Dưới đây là nội dung phân tích tài liệu và bài viết SEO học thuật chuyên sâu được xây dựng theo đúng các tiêu chuẩn tối ưu tìm kiếm và cấu trúc chuẩn mực.

BƯỚC 1: PHÂN TÍCH TÀI LIỆU

1. Vấn đề chính mà tài liệu giải quyết

  1. Rào cản công nghệ và chi phí trong quản lý thiên tai địa phương: Cung cấp giải pháp ứng dụng hệ thống thông tin địa lý mã nguồn mở (QGIS) hoàn toàn miễn phí, hỗ trợ tiếng Việt, thay thế các phần mềm GIS thương mại đắt đỏ.
  2. Khoảng cách giữa dữ liệu cộng đồng và bản đồ số hóa chuẩn xác: Chuẩn hóa quy trình chuyển đổi dữ liệu vẽ tay từ người dân thành các lớp dữ liệu không gian có tọa độ địa lý chuẩn xác (Georeferencing & Digitization).
  3. Thiếu sự đồng bộ trong thu thập dữ liệu hiện trường: Tích hợp đa kênh thu thập thông tin rủi ro thông qua thiết bị định vị GPS cầm tay và hình ảnh có gắn thẻ tọa độ (Geo-tagged photos) từ điện thoại thông minh.

2. Thuật ngữ chuyên ngành cốt lõi

  1. QGIS (Quantum GIS)
  2. Hệ thống thông tin địa lý (GIS)
  3. Bản đồ rủi ro thiên tai có sự tham gia (PGIS / CBDRM)
  4. Lớp dữ liệu Shapefile (.shp)
  5. Đối tượng không gian: Điểm (Point), Đường (Line), Vùng (Polygon)
  6. Bản đồ nền OpenStreetMap (OSM)
  7. Trình cắm (Plugin: QuickMapServices, Photo2kmz)
  8. Nắn chỉnh tọa độ (Georeferencing)
  9. Bảng thuộc tính (Attribute Table)
  10. Điểm tọa độ / Điểm mốc (Waypoint)
  11. Thiết bị định vị toàn cầu (GPS)
  12. Mã hóa ký tự UTF-8 (UTF-8 Encoding)
  13. Độ trong suốt lớp dữ liệu (Layer Transparency)
  14. Biểu tượng đồ họa vectơ (SVG Marker)
  15. Biên tập bản in (Print Composer / Layout)
  16. Hệ quy chiếu tọa độ (CRS - Coordinate Reference System)

3. Đóng góp và điểm mới của tài liệu

  1. Quy trình hóa phương pháp PGIS: Kết hợp thành công giữa tri thức bản địa của người dân đô thị với công nghệ số hóa không gian chính xác cao.
  2. Tài liệu hóa chi tiết từng thao tác: Hướng dẫn trực quan từ bước cài đặt, cấu hình tiếng Việt, phân loại đối tượng đến thiết lập layout in ấn chuẩn tỷ lệ A0/A4.
  3. Tận dụng thiết bị sẵn có: Tối ưu hóa việc sử dụng điện thoại thông minh phổ thông (Android, iOS) để phục vụ công tác điều tra hiện trường mà không phát sinh thêm chi phí thiết bị đắt tiền.

BƯỚC 2: CONTENT SEO CHUYÊN SÂU

Hướng Dẫn Vẽ Bản Đồ Rủi Ro Thiên Tai Bằng QGIS: Kỹ Thuật Số Hóa Dữ Liệu Cộng Đồng Đô Thị

Tổng quan nghiên cứu

Biến đổi khí hậu toàn cầu đang làm gia tăng tần suất và cường độ của các hiện tượng thời tiết cực đoan. Tại các khu vực đô thị và cận đô thị Việt Nam, tình trạng ngập úng, triều cường, sạt lở đất và bão lũ gây ra những thiệt hại nghiêm trọng về người và tài sản. Trong bối cảnh đó, việc xây dựng bản đồ rủi ro thiên tai trở thành yêu cầu cấp thiết nhằm nâng cao năng lực ứng phó tại chỗ.

Bản đồ hiểm họa truyền thống thường do các cơ quan chuyên môn xây dựng ở quy mô lớn, thiếu tính chi tiết ở cấp vi mô và ít phản ánh được thực tế dễ bị tổn thương của cộng đồng. Phương pháp lập bản đồ có sự tham gia của người dân (Participatory GIS - PGIS) đã khắc phục được hạn chế này. Tuy nhiên, rào cản lớn nhất nằm ở khâu kỹ thuật: làm thế nào để chuyển đổi các bản vẽ tay đơn sơ của người dân thành dữ liệu không gian số hóa chuẩn xác?

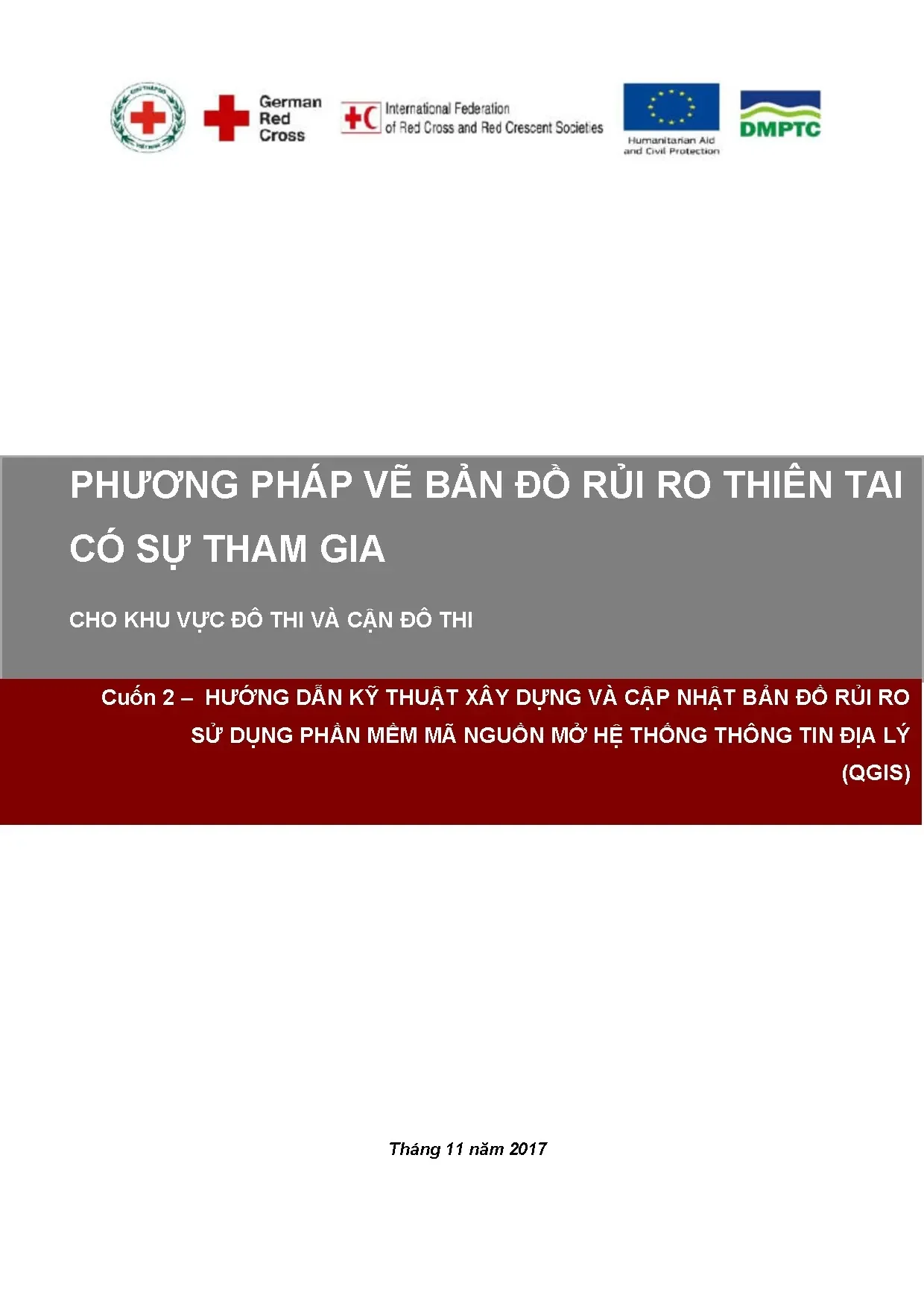

Tài liệu "Phương pháp vẽ bản đồ rủi ro thiên tai có sự tham gia cho khu vực đô thị và cận đô thị - Cuốn 2: Hướng dẫn kỹ thuật xây dựng và cập nhật bản đồ rủi ro sử dụng phần mềm QGIS" giải quyết trọn vẹn khoảng cách này. Bằng việc ứng dụng phần mềm mã nguồn mở QGIS, tài liệu cung cấp một quy trình kỹ thuật toàn diện, từ thiết lập ranh giới hành chính, số hóa dữ liệu thực địa, đến tích hợp thông tin định vị GPS và xuất bản bản đồ phục vụ công tác quy hoạch, sơ tán khẩn cấp.

Nội dung chi tiết

                      +------------------------------------------+
                      |   CÀI ĐẶT & THIẾT LẬP NỀN TẢNG QGIS     |
                      |   - Cấu hình tiếng Việt, UTF-8           |
                      |   - Tích hợp OpenStreetMap (OSM)         |
                      +--------------------+---------------------+
                                           |
                                           v
                      +------------------------------------------+
                      |      XÂY DỰNG LỚP KHÔNG GIAN SỐ         |
                      |   - Điểm (Point): Điểm sơ tán, trạm y tế|
                      |   - Đường (Line): Tuyến thoát hiểm      |
                      |   - Vùng (Polygon): Vùng ngập lụt, rủi ro|
                      +--------------------+---------------------+
                                           |
                                           v
                      +------------------------------------------+
                      |   TÍCH HỢP DỮ LIỆU ĐA NGUỒN HIỆN TRƯỜNG   |
                      |   - Nắn chỉnh tọa độ bản đồ giấy         |
                      |   - Trích xuất ảnh Geo-tag (Photo2kmz)   |
                      |   - Tọa độ Waypoint từ máy GPS cầm tay   |
                      +--------------------+---------------------+
                                           |
                                           v
                      +------------------------------------------+
                      |      BIÊN TẬP VÀ XUẤT BẢN IN ẤN          |
                      |   - Khung tọa độ, Thước tỷ lệ, Hoa tiêu  |
                      |   - Xuất bản đồ in A0/A4 phục vụ PCTT    |
                      +------------------------------------------+

Cơ sở khoa học và tiếp cận bản đồ rủi ro có sự tham gia

Quản lý rủi ro thiên tai dựa vào cộng đồng (CBDRM) là chiến lược cốt lõi trong phòng chống thiên tai hiện đại. Khi cộng đồng trực tiếp tham gia vào quá trình đánh giá hiểm họa, các thông tin về điểm ngập sâu, khu vực có nguy cơ sập đổ, hoặc hộ gia đình cần ưu tiên cứu hộ sẽ được nhận diện cụ thể nhất. Tuy vậy, để các dữ liệu này có giá trị pháp lý và kỹ thuật, chúng cần được tích hợp vào các hệ thống thông tin địa lý (GIS).

QGIS (Quantum GIS) nổi lên như một nền tảng mã nguồn mở hàng đầu thế giới. Với khả năng tương thích cao, không đòi hỏi chi phí bản quyền và hỗ trợ giao diện tiếng Việt hoàn chỉnh thông qua việc chuẩn hóa mã hóa ký tự UTF-8, QGIS đặc biệt phù hợp cho cán bộ kỹ thuật cấp cơ sở (phường, xã, thị trấn).

Bên cạnh đó, việc tích hợp nguồn dữ liệu bản đồ mở toàn cầu như OpenStreetMap (OSM) hoặc ảnh vệ tinh Google thông qua trình cắm QuickMapServices cung cấp một khung tham chiếu không gian trực quan. Điều này giúp người lập bản đồ dễ dàng định vị ranh giới hành chính của từng tổ dân phố, khu phố mà không cần phải đầu tư nguồn lực lớn để mua ảnh viễn thám thương mại.

Quy trình kỹ thuật xây dựng và số hóa các lớp đối tượng không gian

Quy trình số hóa bản đồ rủi ro thiên tai trong QGIS được tổ chức chặt chẽ theo cấu trúc dữ liệu vectơ (Vector data model), bao gồm ba dạng hình học cơ bản:

  • Lớp đối tượng dạng Điểm (Point layer): Biểu diễn các vị trí phân tán rời rạc. Trong bản đồ rủi ro, lớp điểm thể hiện các công trình thiết yếu như trạm y tế, trường học, điểm tránh trú an toàn, nhà kiên cố hoặc các điểm có nguy cơ sự cố cục bộ. QGIS cho phép tùy biến các ký hiệu này bằng các biểu tượng đồ họa vectơ chuẩn (SVG Marker), giúp người dùng nhận biết ngay lập tức chức năng của từng điểm trên bản in.
  • Lớp đối tượng dạng Đường (Line layer): Biểu diễn các đối tượng kéo dài như mạng lưới giao thông, ngõ hẻm, đê bao, đường dây điện, và đặc biệt là các tuyến đường sơ tán dân cư khẩn cấp. Phần mềm hỗ trợ tùy biến các kiểu đường đồng màu thành hệ thống đường mũi tên chỉ hướng di tản, đảm bảo sự trực quan và chính xác khi triển khai phương án cứu hộ.
  • Lớp đối tượng dạng Vùng (Polygon layer): Biểu diễn các không gian có ranh giới khép kín như ranh giới khu phố, diện tích hồ đập, các vùng trũng thấp có nguy cơ ngập lụt cao hoặc khu vực có nguy cơ sạt lở bờ sông. Tính năng điều chỉnh độ trong suốt của lớp (Layer Transparency) từ 30% đến 60% giúp hiển thị rõ nét ranh giới vùng rủi ro mà vẫn quan sát được toàn bộ thông tin nền địa lý phía dưới.
Lớp dữ liệu (Layer) Dạng hình học Ứng dụng trong PCTT Thuộc tính chính cần quản lý
Điểm an toàn / Y tế Point Vị trí sơ tán, trạm cứu thương, nguồn nước sạch Tên điểm, Sức chứa, Người phụ trách, Tọa độ
Tuyến sơ tán Line Hướng di chuyển an toàn khi xảy ra thiên tai Tên tuyến, Chiều dài, Loại phương tiện lưu thông
Vùng ngập lụt / Rủi ro Polygon Khu vực trũng thấp, điểm sạt lở, ranh giới khu phố Tên khu vực, Mức độ rủi ro, Diện tích, Dân số

Song song với việc tạo hình học đối tượng, cấu trúc bảng thuộc tính (Attribute Table) được thiết lập tỉ mỉ với các trường thông tin: Mã định danh (ID), Tên đối tượng (Text/UTF-8), Số liệu dân cư (Integer), Tọa độ và ngày cập nhật (Date). Cuối cùng, công cụ biên tập bản in (Print Composer) hỗ trợ xuất bản đồ ở các khổ giấy lớn (A0, A1) theo đúng tỷ lệ bản đồ chuẩn (1:5.000, 1:10.000), tích hợp đầy đủ bảng chú giải, thước tỷ lệ và hoa tiêu chỉ hướng Bắc.

Cập nhật dữ liệu thực địa đa nguồn và ứng dụng thực tiễn

Một trong những ưu điểm nổi bật của quy trình này là khả năng cập nhật và chuẩn hóa dữ liệu từ nhiều nguồn thực địa khác nhau:

  1. Chuyển đổi bản đồ giấy do cộng đồng vẽ: Sau khi người dân tham gia đánh dấu các điểm ngập và hướng thoát nạn lên bản đồ in, bản vẽ tay sẽ được quét (scan) hoặc chụp ảnh lại. Công cụ nắn chỉnh tọa độ địa lý (Georeferencing) trong QGIS giúp gán các điểm khống chế mặt đất (GCP), đưa bản vẽ giấy về đúng vị trí không gian thực tế để tiến hành số hóa trực tiếp.
  2. Khai thác tính năng định vị từ điện thoại thông minh: Cán bộ điều tra hiện trường sử dụng điện thoại thông minh (Samsung/Android, iPhone/iOS) có bật tính năng định vị vị trí (Geo-tagging) khi chụp ảnh hiện trạng sạt lở, ngập úng. Thông qua trình cắm Photo2kmz trên QGIS, toàn bộ các bức ảnh hiện trường sẽ được tự động trích xuất tọa độ Exif, chuyển đổi thành lớp dữ liệu Shapefile hiển thị trực quan kèm hình ảnh minh chứng.
  3. Thu thập dữ liệu chính xác cao bằng máy GPS cầm tay: Sử dụng máy định vị GPS chuyên dụng để đo lưu các mốc tọa độ (Waypoint), đo cự ly tuyến đường và diện tích vùng nguy hiểm ngoài thực địa, sau đó trích xuất và kết nối trực tiếp vào máy tính để cập nhật cơ sở dữ liệu GIS.
+-----------------------------------------------------------------------------------+
|               DỮ LIỆU ĐẦU VÀO THỰC ĐỊA                                            |
|   [Bản đồ giấy vẽ tay]   [Ảnh Smartphone gắn Geo-tag]   [Máy GPS cầm tay]         |
+--------------------------+------------------------------+-------------------------+
                           |                              |
                           v                              v
            +------------------------------+  +------------------------------+
            | Nắn chỉnh tọa độ Georeference|  | Trích xuất Exif (Photo2kmz)  |
            +--------------+---------------+  +--------------+---------------+
                           |                                 |
                           +---------------+-----------------+
                                           |
                                           v
            +----------------------------------------------------------------+
            |             CƠ SỞ DỮ LIỆU KHÔNG GIAN QGIS                      |
            |     - Khớp nối chính xác theo hệ tọa độ chuẩn                  |
            |     - Phân tích và xây dựng kịch bản ứng phó thiên tai         |
            +----------------------------------------------------------------+

Về mặt ứng dụng thực tiễn, việc sở hữu bản đồ rủi ro thiên tai số hóa giúp Ban chỉ huy Phòng chống thiên tai & Tìm kiếm cứu nạn cấp phường/xã chủ động xây dựng các kịch bản sơ tán dân cư chi tiết theo từng cấp độ rủi ro, dự trù các phương tiện cứu hộ phù hợp và giảm thiểu tối đa thiệt hại khi thiên tai xảy ra.

Ai nên đọc tài liệu này?

Tài liệu này được thiết kế có cấu trúc khoa học, rõ ràng và mang tính ứng dụng thực hành cao, đặc biệt hữu ích cho các nhóm đối tượng sau:

  • Cán bộ phụ trách quản lý đô thị và phòng chống thiên tai cơ sở: Cán bộ địa chính, môi trường, Ban chỉ huy PCTT cấp xã/phường/quận cần công cụ lập bản đồ hiện trạng và kịch bản ứng phó thiên tai tại địa phương.
  • Chuyên gia và điều phối viên dự án phát triển cộng đồng: Các cán bộ dự án thuộc các tổ chức phi chính phủ (NGOs), các cơ quan phát triển quốc tế đang triển khai các chương trình Quản lý rủi ro thiên tai dựa vào cộng đồng (CBDRM) và thích ứng biến đổi khí hậu.
  • Giảng viên, nghiên cứu sinh và sinh viên: Thuộc các chuyên ngành Quản lý tài nguyên môi trường, Địa lý, Hệ thống thông tin địa lý (GIS), Biến đổi khí hậu, Quản lý đô thị có nhu cầu tham khảo quy trình tích hợp PGIS vào nghiên cứu học thuật.

Kiến thức nền tảng cần có: Người đọc chỉ cần có kỹ năng tin học văn phòng cơ bản và hiểu biết sơ cấp về bản đồ địa lý. Tài liệu đã hướng dẫn từng bước thao tác từ cài đặt đến xử lý nâng cao mà không yêu cầu kiến thức lập trình phức tạp.

Câu hỏi thường gặp

1. Bản đồ rủi ro thiên tai có sự tham gia (PGIS) là gì?

Bản đồ rủi ro thiên tai có sự tham gia (Participatory GIS - PGIS) là phương pháp kết hợp tri thức thực địa của cộng đồng địa phương với công nghệ thông tin địa lý. Phương pháp này thu thập thông tin về hiểm họa, khả năng ứng phó và tình trạng dễ bị tổn thương từ chính người dân, sau đó số hóa trên phần mềm GIS để phục vụ công tác quy hoạch an toàn.

2. Làm thế nào để số hóa thông tin từ bản đồ giấy lên phần mềm QGIS?

Để số hóa bản đồ giấy lên QGIS, thực hiện theo ba bước:

  1. Quét (scan) hoặc chụp ảnh bản đồ giấy đã được người dân đánh dấu thông tin;
  2. Sử dụng công cụ Georeferencer trong QGIS để nắn chỉnh tọa độ ảnh theo hệ quy chiếu chuẩn;
  3. Bật chế độ chỉnh sửa (Toggle Editing) trên các lớp Point, Line, Polygon để vẽ đè và gán thuộc tính cho các đối tượng mới.

3. Tại sao nên sử dụng QGIS thay vì các phần mềm GIS thương mại trong quản lý thiên tai cộng đồng?

QGIS là phần mềm mã nguồn mở hoàn toàn miễn phí, không phát sinh chi phí bản quyền cho các cơ quan địa phương. Ngoài ra, QGIS có dung lượng nhẹ, hỗ trợ giao diện tiếng Việt hoàn chỉnh, cộng đồng phát triển plugin phong phú và khả năng xử lý mượt mà hầu hết các định dạng dữ liệu không gian phổ biến hiện nay.

4. Khi nào địa phương nên tiến hành cập nhật bản đồ rủi ro thiên tai?

Địa phương nên cập nhật bản đồ định kỳ hàng năm trước mùa mưa bão, hoặc ngay sau khi có sự thay đổi lớn về cơ sở hạ tầng (mở đường mới, xây dựng đê điều, chỉnh trang đô thị). Ngoài ra, sau mỗi đợt thiên tai lớn xảy ra, việc cập nhật các điểm ngập mới và tuyến đường bị cô lập là bắt buộc nhằm phục vụ công tác phòng ngừa tương lai.

5. Làm sao để hiển thị ảnh chụp hiện trường từ điện thoại thông minh lên bản đồ QGIS?

Người chụp cần bật tính năng vị trí (GPS location/Geo-tagging) trên camera điện thoại trước khi chụp ảnh thực địa. Sau đó, tải ảnh vào máy tính, cài đặt plugin Photo2kmz trên QGIS để phần mềm tự động đọc tọa độ Exif từ tệp ảnh và tạo thành một lớp dữ liệu Shapefile dạng điểm hiển thị trực tiếp trên bản đồ.

Kết luận

Tài liệu hướng dẫn xây dựng bản đồ rủi ro thiên tai bằng QGIS là một tài liệu kỹ thuật thực hành mang giá trị ứng dụng cao, đóng góp thiết thực cho công tác quản lý đô thị bền vững.

  • Bộ công cụ mã nguồn mở tối ưu: Khai thác triệt để sức mạnh của QGIS và OpenStreetMap giúp giải quyết bài toán kinh phí cho các địa phương.
  • Chuẩn hóa quy trình số hóa: Cung cấp phương pháp luận chuẩn xác để chuyển đổi dữ liệu cộng đồng thành cơ sở dữ liệu GIS chuẩn mực.
  • Tích hợp công nghệ thu thập đa nguồn: Kết nối linh hoạt giữa điện thoại thông minh, thiết bị GPS và bản đồ số hóa.
  • Nâng cao năng lực ứng phó tại chỗ: Tạo ra sản phẩm bản đồ trực quan, hỗ trợ đắc lực cho công tác chỉ huy phòng chống thiên tai và tìm kiếm cứu nạn.

Hướng phát triển tiếp theo: Để nâng cao hiệu quả quản lý, các đơn vị có thể nghiên cứu tích hợp cơ sở dữ liệu không gian này lên nền tảng WebGIS trực tuyến, kết hợp dữ liệu cảm biến đo mưa, mực nước tự động theo thời gian thực (Real-time IoT) nhằm đưa ra cảnh báo sớm hiểm họa thiên tai cho người dân đô thị.
