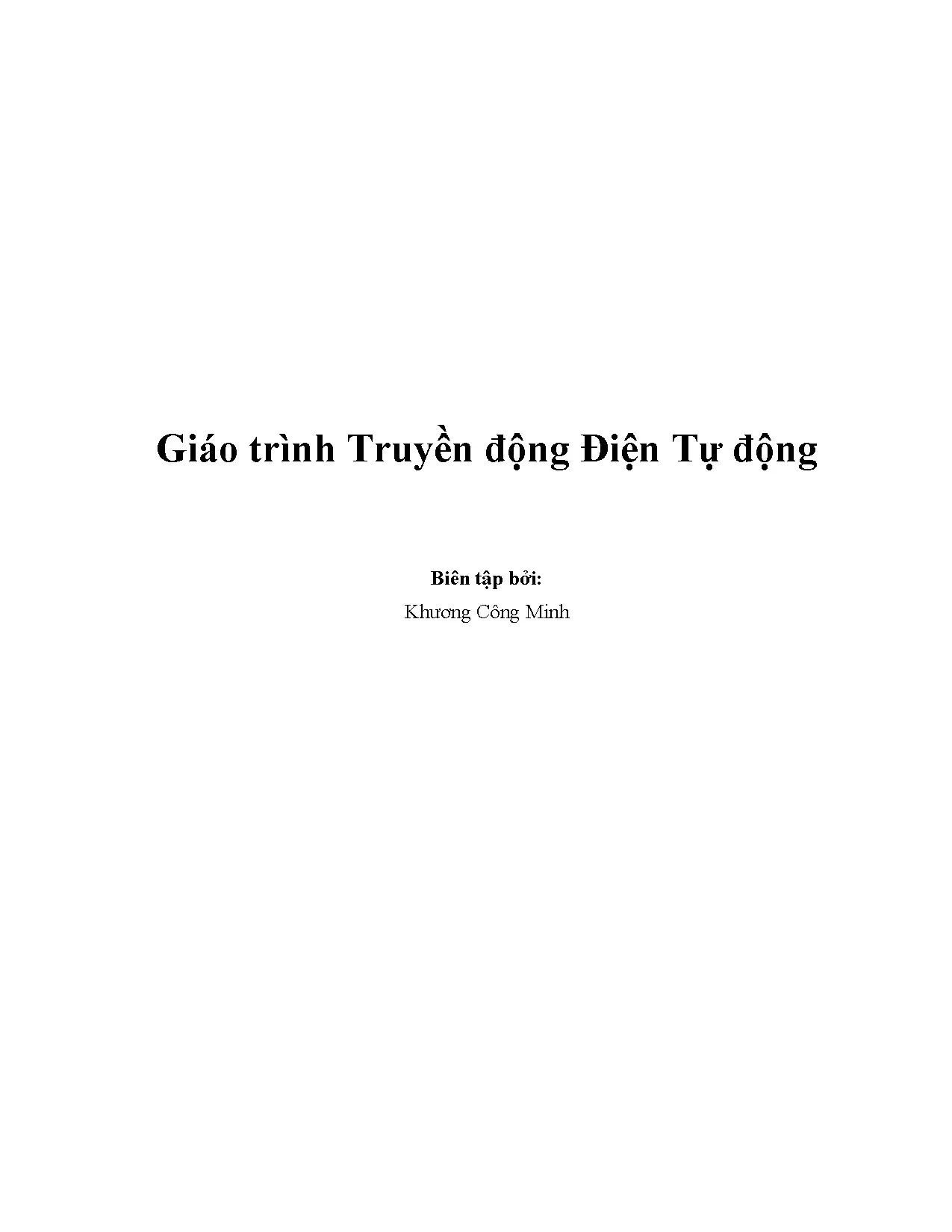

Giáo trình Truyền động Điện Tự động

Tổng quan về giáo trình

Giáo trình Truyền động Điện Tự động do tác giả Khương Công Minh biên tập (phiên bản trực tuyến tại voer.vn) là tài liệu học thuật thuộc khối kiến thức cơ sở ngành và chuyên ngành trong chương trình đào tạo kỹ sư Điện - Điện tử, Kỹ thuật Điều khiển và Tự động hóa, và Cơ điện tử ở bậc đại học và sau đại học. Môn học Truyền động điện tự động giữ vị trí kết nối giữa các học phần lý thuyết nền tảng (như Lý thuyết Mạch điện, Máy điện, Điện tử công suất, Lý thuyết Điều khiển tự động) với các ứng dụng thực tế trong dây chuyền sản xuất công nghiệp.

Mục tiêu học tập của giáo trình được xác định cụ thể theo các chuẩn đầu ra:

  • Phân tích và mô tả cấu trúc tổng quát của hệ thống truyền động điện tự động (HTTĐĐTĐ) bao gồm mạch lực và mạch điều khiển.
  • Khảo sát, xây dựng và đánh giá các phương trình đặc tính cơ tự nhiên và nhân tạo của các loại động cơ điện (động cơ một chiều kích từ độc lập, song song, nối tiếp, hỗn hợp; động cơ xoay chiều không đồng bộ và đồng bộ).
  • Thiết lập phương trình động học, xác định điều kiện ổn định tĩnh ($\beta - \beta_c < 0$) và tính toán quy đổi các đại lượng cơ học (mômen cản, lực cản, mômen quán tính, khối lượng quán tính) từ cơ cấu công tác về trục động cơ.
  • Phân tích và tính toán các trạng thái làm việc: chế độ động cơ và các chế độ hãm (hãm tái sinh, hãm ngược, hãm động năng).
  • Tính toán thiết kế mạch khởi động nhiều cấp, mạch đảo chiều, và lựa chọn thông số điện trở phụ cho động cơ.
  • Nắm vững nguyên tắc điều khiển tự động, nguyên lý phần tử logic, phân tích mạch điều khiển điển hình và tính chọn công suất động cơ điện theo yêu cầu công nghệ của máy sản xuất.

Cấu trúc giáo trình được xây dựng theo trình tự logic từ mô hình toán học, đặc tính vật lý đến phương pháp tính toán và điều khiển cụ thể. Điểm đặc sắc của tài liệu là sự kết hợp chặt chẽ giữa phân tích giải tích định lượng với đồ thị đặc tính cơ trên mặt phẳng tọa độ $[M, \omega]$, đi kèm các ví dụ tính toán số liệu mẫu xác thực (như các bài toán về động cơ một chiều $6{,}6\text{ kW}$, $25\text{ kW}$).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 8 chương với tiến trình phân bổ nội dung từ khái quát hệ thống đến phân tích chi tiết từng loại truyền động và thiết kế điều khiển:

  • Chương 1: Khái niệm chung về hệ truyền động điện tự động
    Cung cấp định nghĩa HTTĐĐTĐ, cấu trúc mạch lực (nguồn điện, bộ biến đổi BBĐ, động cơ ĐC, máy sản xuất MSX) và mạch điều khiển ($R, R_T, K, K_T$, mạch ghép nối GN). Phân loại hệ thống theo khả năng điều chỉnh, cấu trúc tín hiệu (số, tương tự, theo chương trình), loại động cơ và mức độ tự động hóa. Trình bày đặc tính cơ của máy sản xuất $M_c = M_{c0} + (M_{\text{đm}} - M_{c0})(\omega/\omega_{\text{đm}})^q$ với các số mũ tải trọng $q = -1, 0, 1, 2$; phân loại mômen thế năng và mômen phản kháng; định nghĩa độ cứng đặc tính cơ $\beta = \text{d}M/\text{d}\omega$; phương trình cân bằng công suất $P_đ = P_c + \Delta P$; tính đổi mômen và quán tính về trục động cơ; phương trình động học $M - M_c = J\frac{\text{d}\omega}{\text{d}t}$; tiêu chuẩn ổn định tĩnh $\beta - \beta_c < 0$; và khái niệm mẫu cơ học đơn khối, đa khối (mô hình 3 khâu có phần tử đàn hồi).

  • Chương 2: Đặc tính cơ của động cơ điện
    Khảo sát chi tiết phương trình đặc tính cơ - điện và đặc tính cơ của động cơ một chiều kích từ độc lập (ĐMđl), song song (ĐMss), nối tiếp (ĐMnt), hỗn hợp (ĐMhh) và động cơ xoay chiều không đồng bộ (ĐK). Thiết lập các phương pháp tính toán khởi động theo đồ thị và giải tích; khảo sát các trạng thái hãm (hãm tái sinh, hãm ngược, hãm động năng kích từ độc lập và tự kích từ); phân tích đặc tính cơ khi đảo chiều quay; xây dựng đặc tính vạn năng $\omega^* = f(I^), M^ = f(I^*)$ đối với ĐMnt khi mạch từ phi tuyến.

  • Chương 3: Điều chỉnh các thông số đầu ra của hệ thống truyền động điện
    Trình bày các phương pháp điều chỉnh tốc độ động cơ không đồng bộ thông qua thay đổi thông số nguồn và mạch động cơ (thay đổi điện áp stator, tần số nguồn cấp, số đôi cực từ, và điện trở phụ mạch rotor).

  • Chương 4: Điều chỉnh tốc độ truyền động điện các hệ thống bộ biến đổi - động cơ
    Nghiên cứu các hệ thống truyền động điều chỉnh sử dụng bộ biến đổi máy điện (hệ máy phát - động cơ F-Đ, máy điện khuếch đại), bộ biến đổi điện từ (khuếch đại từ, cuộn kháng bão hòa) và bộ biến đổi bán dẫn (chỉnh lưu tiristor - động cơ T-Đ, bộ điều áp một chiều xung áp, biến tần transistor/tiristor - động cơ xoay chiều).

  • Chương 5: Quá trình quá độ truyền động điện
    Phân tích quá trình quá độ cơ học và quá trình quá độ điện từ khi khởi động, hãm, đảo chiều hoặc thay đổi tải trọng; xác định hằng số thời gian cơ học $T_m$ và hằng số thời gian điện từ $T_e$; đánh giá tổn thất năng lượng trong quá trình quá độ.

  • Chương 6: Chọn công suất động cơ điện
    Trình bày phương pháp tính toán phát nóng và làm nguội của máy điện; phân loại các chế độ làm việc (dài hạn $S_1$, ngắn hạn $S_2$, ngắn hạn lặp lại $S_3$); phương pháp chọn công suất theo dòng điện đẳng hiệu, mômen đẳng hiệu, công suất đẳng hiệu và kiểm nghiệm theo điều kiện phát nóng, quá tải mômen và mômen mở máy.

  • Chương 7: Hệ thống điều khiển tự động
    Trình bày các nguyên tắc điều khiển truyền động điện theo thời gian, tốc độ, dòng điện, hành trình; ứng dụng các phần tử logic, tổng hợp hàm logic và thiết kế sơ đồ mạch điều khiển bảo vệ tự động cho các máy công nghiệp điển hình.

  • Chương 8: Tài liệu tham khảo
    Danh mục các công trình nghiên cứu và tài liệu học thuật phục vụ việc tra cứu và mở rộng kiến thức.

Kiến thức nền tảng được xây dựng

  • Các lý thuyết cơ bản (Fundamental theories): Lý thuyết cân bằng năng lượng và công suất trong hệ cơ - điện ($P_đ = P_c + \Delta P$); phương trình vi phân chuyển động của hệ truyền động đơn khối ($M - M_c = J \text{d}\omega/\text{d}t$) và hệ nhiều khối chứa khâu đàn hồi ($M_{\text{đh}}$); lý thuyết chuyển đổi tọa độ và trạng thái năng lượng trên 4 góc phần tư của mặt phẳng $[M, \omega]$.
  • Các nguyên lý cốt lõi (Core principles): Nguyên lý biến đổi năng lượng thuận nghịch (chế độ động cơ sinh công cơ học $P_{\text{cơ}} = M \cdot \omega > 0$; chế độ máy phát/hãm tiếp nhận cơ năng biến đổi thành điện năng trả về lưới hoặc tiêu tán dưới dạng nhiệt năng $\Delta P$); nguyên lý tạo đặc tính cơ nhân tạo bằng cách thay đổi điện trở phụ, điện áp phần ứng, từ thông kích từ hoặc tần số nguồn cấp; nguyên lý cân bằng mômen và ổn định tĩnh dựa trên sai phân đạo hàm $\beta - \beta_c < 0$.
  • Các khung phân tích chuẩn hóa (Essential frameworks): Phân loại tải cơ học dựa trên biểu thức số mũ $q \in {-1, 0, 1, 2}$; mô hình tính đổi cơ học quy đổi mômen $M_{c.\text{qđ}} = M_{\text{lv}} / (\rho \cdot \eta)$ và mômen quán tính $J_{\text{qđ}} = J_Đ + \sum (J_i / i_i^2) + \sum (m_j / \rho_j^2)$; phương pháp giải tích phân cấp khởi động bằng chuỗi bội số dòng điện $\lambda = I_1 / I_2 = \sqrt[m+1]{U_{\text{đm}} / (R_ư \cdot I_2)}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Xây dựng sơ đồ nối dây mạch lực và mạch điều khiển; tính toán trị số điện trở khởi động $R_{ưf1}, R_{ưf2}$, điện trở hãm $Rh$; thiết lập phương trình đặc tính cơ tự nhiên và nhân tạo cho động cơ một chiều và xoay chiều; tổng hợp mạch logic điều khiển đóng cắt và bảo vệ.
  • Kỹ năng phân tích (Analytical skills): Đánh giá tính ổn định tĩnh của điểm làm việc xác lập tại giao điểm của đường $\omega(M)$ và $\omega(M_c)$; phân tích trạng thái hãm tái sinh, hãm ngược, hãm động năng qua dấu của dòng điện, sức điện động và mômen; phân tích ảnh hưởng của mạch từ phi tuyến thông qua đặc tính vạn năng $\omega^(I^)$ và $M^(I^)$.
  • Năng lực thực hành ứng dụng (Practical competencies): Tính chọn quy cách động cơ điện phù hợp với biểu đồ phụ tải công nghệ; xác định các thông số định mức ($P_{\text{đm}}, U_{\text{đm}}, I_{\text{đm}}, n_{\text{đm}}, M_{\text{đm}}$); thiết kế hệ thống truyền động cho các cơ cấu công nghiệp như máy tiện, máy doa, máy nâng hạ, cầu trục, thang máy, máy bơm, quạt gió.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp sư phạm diễn dịch kết hợp mô hình hóa toán - cơ - điện. Các khái niệm trừu tượng (như độ cứng đặc tính cơ $\beta$, tính ổn định tĩnh, quá trình biến đổi năng lượng 4 góc phần tư) được cụ thể hóa bằng các phương trình vi phân chuyển động, sơ đồ nguyên lý mạch điện, và đồ thị hình học trực quan. Tiến trình bài giảng đi từ việc thiết lập công thức tổng quát, chuyển sang phân tích điều kiện biên, và kết thúc bằng các phương pháp giải tích hoặc đồ thị hóa để tìm nghiệm kỹ thuật.

Bài tập và bài toán tính toán mẫu (Case studies & Numerical examples)

Tài liệu cung cấp các bài toán tính toán chi tiết kèm số liệu thực nghiệm làm mẫu phân tích:

  • Bài toán xây dựng đặc tính cơ tự nhiên và nhân tạo (Ví dụ 2.1): Cho động cơ ĐMđl dài hạn $P_{\text{đm}} = 6{,}6\text{ kW}, U_{\text{đm}} = 220\text{ V}, n_{\text{đm}} = 2200\text{ vg/ph}, R_ư = 0{,}26\ \Omega$. Xác định tốc độ góc $\omega_{\text{đm}} = 230{,}3\text{ rad/s}$, mômen định mức $M_{\text{đm}} = 28{,}6\text{ Nm}$, từ thông $K\Phi_{\text{đm}} = 0{,}91\text{ Wb}$, tốc độ không tải lý tưởng $\omega_0 \approx 241{,}7\text{ rad/s}$, mômen ngắn mạch $M_{\text{nm}} = 770\text{ Nm}$, độ cứng $|\beta_{\text{tn}}| = 2{,}5\text{ Nm}\cdot\text{s}$, và xây dựng đặc tính nhân tạo khi thêm điện trở $R_{ưf} = 1{,}26\ \Omega$ đạt $\omega_{\text{nt}} = 183{,}3\text{ rad/s}$.
  • Bài toán tính toán cấp điện trở khởi động (Ví dụ 2.2): Cho động cơ ĐMss $P_{\text{đm}} = 25\text{ kW}, U_{\text{đm}} = 220\text{ V}, n_{\text{đm}} = 420\text{ vg/ph}, I_{\text{đm}} = 120\text{ A}, R_ư^* = 0{,}08, M_c \approx 410\text{ Nm}$. Tính toán khởi động $m = 2$ cấp điện trở phụ với bội số dòng điện $\lambda \approx 2{,}5$, xác định $R_{ưf1} = 0{,}219\ \Omega$ và $R_{ưf2} = 0{,}547\ \Omega$.
  • Bài toán tính điện trở hãm động năng (Ví dụ 2.3): Động cơ $6{,}6\text{ kW}$ hãm động năng kích từ độc lập với yêu cầu mômen hãm ban đầu $M_{h.\text{max}} = 2 M_{\text{đm}}$ ($I_{h.\text{bđ}} = 70\text{ A}$), tính toán được điện trở tổng $R_{ư\Sigma} = 3{,}01\ \Omega$ và điện trở hãm $R_h = 2{,}75\ \Omega$.

Phương pháp đánh giá và hướng dẫn tự học

  • Hệ thống câu hỏi ôn tập định lượng: Cuối mỗi chương đều có hệ thống câu hỏi định hướng ôn tập (ví dụ Chương 1 gồm 19 câu hỏi bao quát từ định nghĩa, công thức quy đổi mômen/quán tính, phân biệt mômen thế năng - phản kháng, đến điều kiện ổn định tĩnh và mẫu cơ học đa khối).
  • Quy trình tự học: Sinh viên cần lập biểu thức toán học trước, dựng đồ thị đặc tính cơ tự nhiên và nhân tạo trên giấy kẻ ly hoặc phần mềm mô phỏng, sau đó đối chiếu kết quả tính toán với các điểm làm việc đặc biệt (điểm định mức, không tải lý tưởng, ngắn mạch).

Điểm nổi bật và cập nhật

Tích hợp các bộ biến đổi bán dẫn và điều khiển logic

Giáo trình tích hợp hệ thống hóa các dạng bộ biến đổi điện năng hiện đại thay thế cho các bộ biến đổi truyền thống:

  • Phân loại bộ biến đổi mạch lực: So sánh bộ biến đổi máy điện (hệ F-Đ, máy điện khuếch đại), bộ biến đổi điện từ (khuếch đại từ) với các bộ biến đổi bán dẫn công suất gồm chỉnh lưu điều khiển tiristor, bộ băm xung điều áp một chiều transistor/tiristor, và bộ biến tần bán dẫn điều khiển động cơ xoay chiều.
  • Cấu trúc điều khiển tự động: Đưa vào chương trình các hệ truyền động điều khiển số, điều khiển theo chương trình, điều khiển tương tự, và nguyên lý tổng hợp mạch điều khiển tự động bằng phần tử logic logic gates / rơ le - công tắc tơ.

Gắn kết thực tế công nghiệp và các dạng tải đặc thù

Tài liệu thiết lập mối liên hệ trực tiếp giữa phương trình đặc tính cơ $M_c = f(\omega)$ với các máy sản xuất trong công nghiệp thực tế:

Số mũ $q$ Đặc tính mômen $M_c = f(\omega)$ Ứng dụng công nghiệp cụ thể trong giáo trình
$q = -1$ Mômen tỷ lệ nghịch với tốc độ ($\omega \downarrow \implies M_c \uparrow$) Máy tiện, máy doa, máy cuốn dây, máy cuốn giấy
$q = 0$ Mômen không đổi ($M_c = M_{\text{đm}} = \text{const}$) Máy nâng hạ, cầu trục, thang máy, băng tải, cơ cấu ăn dao máy cắt gọt
$q = 1$ Mômen tỷ lệ bậc nhất với tốc độ Cơ cấu ma sát, máy bào, máy phát một chiều tải thuần trở
$q = 2$ Mômen tỷ lệ bậc hai với tốc độ Máy bơm, quạt gió, máy nén khí
Dạng khác $M_c = f(\varphi), f(s), f(\omega, s), f(t)$ Cơ cấu pittông, máy trục không cáp cân bằng, xe điện, máy nghiền đá/quặng

Đối tượng sử dụng giáo trình

Sinh viên và yêu cầu tiên quyết

  • Đối tượng học tập: Sinh viên chuyên ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, Cơ điện tử, Hệ thống Năng lượng tại các trường đại học kỹ thuật (thường giảng dạy ở năm thứ 3 hoặc năm thứ 4) và học viên cao học cần tài liệu tham khảo về mô hình hóa cơ điện.
  • Kiến thức tiên quyết (Prerequisites):
    • Toán cao cấp và Vật lý: Giải phương trình vi phân bậc 1, bậc 2; các định luật chuyển động quay và bảo toàn năng lượng.
    • Lý thuyết Mạch điện & Máy điện: Định luật Kirchhoff, cấu tạo và nguyên lý hoạt động của máy điện một chiều, máy điện không đồng bộ, máy điện đồng bộ, khái niệm từ thông $\Phi$, sức điện động $E$, điện trở phần ứng $R_ư$.
    • Điện tử công suất & Lý thuyết Điều khiển tự động: Nguyên lý đóng cắt của van bán dẫn (SCR, Diode, Transistor), hàm truyền đạt và tính ổn định của hệ thống hồi tiếp.

Ứng dụng cho giảng viên và nghiên cứu

  • Đối với giảng viên: Sử dụng làm đề cương chuẩn cho học phần Truyền động điện, xây dựng ngân hàng đề thi lý thuyết và bài tập tính toán, thiết kế đồ án môn học tính chọn công suất động cơ cho các cơ cấu công tác.
  • Tự học và tra cứu kỹ thuật: Tài liệu cung cấp đầy đủ công thức quy đổi động học, bảng tra đặc tính vạn năng và các bước giải tích tường minh, hỗ trợ kỹ sư vận hành nhà máy tra cứu tính toán khi cải tạo hệ truyền động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn mực cho sinh viên đại học, học viên sau đại học khối ngành kỹ thuật công nghệ (Tự động hóa, Cơ điện tử, Điện công nghiệp) và kỹ sư thiết kế, vận hành hệ thống truyền động cơ điện trong các nhà máy sản xuất.

2. Cần chuẩn bị những kiến thức nền nào trước khi học giáo trình?

Người học cần nắm vững lý thuyết máy điện (phương trình sức điện động $E = K\Phi\omega$, mômen điện từ $M = K\Phi I$), giải tích vi phân phương trình động học, lý thuyết mạch điện một chiều/xoay chiều và kiến thức cơ bản về thiết bị đóng cắt - bảo vệ.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết máy điện thuần túy là gì?

Khác với môn Máy điện tập trung vào cấu tạo và trường điện từ bên trong máy, giáo trình Truyền động điện khảo sát máy điện trong mối quan hệ tương tác động học với máy sản xuất, tập trung vào đặc tính cơ ngoài trục $\omega(M)$, các trạng thái biến đổi năng lượng 4 góc phần tư, điều kiện ổn định tĩnh của hệ thống và giải pháp điều chỉnh tốc độ, chọn công suất theo phụ tải công nghệ.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên kết hợp giải lại các bài toán mẫu số liệu thực tế trong giáo trình (như Ví dụ 2.1, 2.2, 2.3), vẽ lại đồ thị đặc tính cơ $\omega(M)$ trên giấy tọa độ chuẩn để hiểu rõ giao điểm làm việc xác lập, và trả lời tuần tự 19 câu hỏi ôn tập lý thuyết cuối Chương 1 trước khi chuyển sang các chương điều khiển chuyên sâu.

5. Giáo trình có kèm theo tài liệu bổ trợ hoặc số liệu thực tế không?

Giáo trình cung cấp các số liệu định mức của động cơ thực tế, bảng phân loại trạng thái năng lượng, sơ đồ động học cơ cấu nâng hạ cầu trục, và phương pháp tra cứu đường cong thực nghiệm thông qua họ đường đặc tính vạn năng $\omega^(I^)$ và $M^(I^)$.

Kết luận

Giáo trình Truyền động Điện Tự động (biên tập bởi Khương Công Minh) hệ thống hóa toàn diện cơ sở lý thuyết và phương pháp tính toán hệ truyền động điện từ tĩnh học, động học, quá trình quá độ đến hệ thống điều khiển tự động hóa. Tài liệu cung cấp lộ trình học tập logic: bắt đầu từ mô hình hóa toán - cơ hệ thống (Chương 1), phân tích đặc tính cơ và chế độ làm việc của động cơ (Chương 2), nghiên cứu giải pháp điều chỉnh tốc độ qua bộ biến đổi (Chương 3, 4), đánh giá quá trình quá độ và lựa chọn dung lượng động cơ (Chương 5, 6), đến thiết kế mạch điều khiển hoàn chỉnh (Chương 7). Đây là tài liệu học thuật cơ sở phục vụ hiệu quả cho đào tạo kỹ sư và nghiên cứu ứng dụng kỹ thuật truyền động điện.
