Giáo Trình Hướng Dẫn Mô Phỏng Hệ Thống Điện Bằng Simulink

Tổng quan về giáo trình

Giáo trình Hướng Dẫn Mô Phỏng Hệ Thống Điện Bằng Simulink được biên soạn nhằm phục vụ các học phần mô phỏng kỹ thuật, tính toán hệ thống điện và thiết kế hệ thống điều khiển tự động thuộc chương trình đào tạo kỹ sư và học viên cao học khối ngành Kỹ thuật Điện, Tự động hóa và Điện tử công suất. Tài liệu định hình vị trí trung tâm trong việc cầu nối giữa lý thuyết phân tích mạch – hệ động học với phương pháp thực nghiệm số thông qua môi trường tính toán kỹ thuật MATLAB/Simulink.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống năng lực toàn diện:

  • Vận hành thành thạo môi trường Simulink, thư viện chuyên dụng Power System Blockset (powerlib) và công cụ thiết kế giao diện đồ họa người dùng (MATLAB GUIDE/Script).
  • Xây dựng mô hình toán học và sơ đồ khối cho các phần tử hệ thống điện từ cấp độ mạch RLC, máy điện, đường dây truyền tải đến các bộ biến đổi điện tử công suất.
  • Trích xuất ma trận trạng thái hệ thống, phân tích chế độ xác lập, tính ổn định và đáp ứng quá độ.
  • Thiết kế các phần mềm tính toán chuyên ngành có giao diện tương tác và đóng gói thành tệp thực thi độc lập (.exe).

Cấu trúc tài liệu được thiết kế theo tiến trình sư phạm từ cơ bản đến nâng cao: khởi đầu từ các thao tác cấu hình khối và xử lý tín hiệu trong Simulink (§1), triển khai mô hình hóa hệ thống điện chuyên sâu (§2), xây dựng giao diện tương tác GUI (§3), lập trình giao diện mã nguồn trực tiếp (§4) và hệ thống bài tập mô phỏng vật lý – kỹ thuật đa lĩnh vực. Điểm đặc thù của giáo trình là sự gắn kết chặt chẽ giữa sơ đồ mô phỏng đồ họa với các câu lệnh giải tích trạng thái (power2sys, eig, bode), hỗ trợ người học kiểm chứng kết quả định lượng chính xác.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Căn cứ trên nội dung tài liệu, cấu trúc kiến thức được triển khai qua 7 chủ đề cốt lõi:

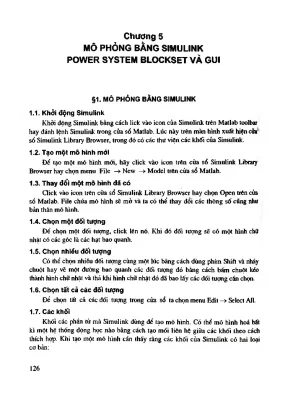

  1. Thao tác nền tảng và quản lý đối tượng trong Simulink (§1): Hướng dẫn quy trình khởi động qua Simulink Library Browser hoặc dòng lệnh simulink, khởi tạo mô hình mới (.mdl), phân loại khối chức năng (khối nhìn thấy được, khối không nhìn thấy được mang tính quyết định động học, khối nhìn thấy có điều kiện), thao tác định tuyến tín hiệu, mở rộng vô hướng (scalar expansion), gán độ ưu tiên tính toán (set_param(b, 'Priority', n)), cấu hình lưới hiển thị (gridspacing) và phân cấp mô hình thành các hệ thống con (Subsystem).
  2. Xử lý tín hiệu và các dạng mô hình toán học cơ bản (§1): Cấu hình kiểu dữ liệu đầu vào/đầu ra (double, single, int8 đến uint32), xử lý tín hiệu phức và đường truyền vector (Wide Vector Lines). Ứng dụng giải phương trình đại số tuyến tính, phương trình bậc hai phi tuyến qua khối Algebraic Constraint, và mô phỏng hệ động học vi phân bậc một, bậc hai bằng khối tích phân (Integrator), hàm truyền Laplace (Transfer Fcn).
  3. Mô hình hóa mạch điện và thiết bị điện với Power System Blockset (§2): Khai thác thư viện powerlib bao gồm 8 phân hệ chính: Electrical Sources, Elements, Power Electronics, Machines, Connectors, Measurements, Extras, và Demos. Cấu hình các khối cơ bản: nhánh RLC nối tiếp/song song (Series/Parallel RLC Branch), tải công suất (Series/Parallel RLC Load), điện kháng hỗ cảm (Mutual Inductance), máy điện một chiều và mạch điện 3 pha nguồn đối xứng cấp cho tải không đối xứng.
  4. Phân tích chế độ xác lập, quá độ và không gian trạng thái (§2): Ứng dụng khối giao diện Powergui để đo lường điện áp, dòng điện hiệu dụng (RMS), trích xuất điều kiện ban đầu của biến trạng thái và trích xuất ma trận trạng thái $[A, B, C, D]$ thông qua hàm power2sys. Phân tích dao động, tính ổn định qua giá trị riêng ma trận $A$ (eig(A)) và vẽ đáp ứng tần số Bode (bode, semilogy). Mô phỏng quá trình quá độ đóng cắt mạch qua khối Breaker, mô hình đường dây dài thông số rải (Distributed Parameter Line) và xấp xỉ đường dây thông số tập trung dạng hình $\pi$ (PI Section Line).
  5. Thiết kế giao diện đồ họa người dùng bằng MATLAB GUIDE (§3): Xây dựng ứng dụng tương tác qua các mẫu Blank GUI, GUI with Uicontrols, GUI with Axes and Menu, Modal Question Dialog. Cấu hình hệ thống điều khiển: Push Button, Slider, Radio Button, Check Box, Edit Text, Static Text, Axes, Button Group. Quản trị thuộc tính đối tượng qua Property Inspector (Tag, String, Value, Position, CData, Enable).
  6. Lập trình hướng sự kiện, giao tiếp RS232 và biên dịch ứng dụng Standalone (§3 - §4): Cơ chế lập trình Callback (Callback, CreateFcn, ButtonDownFcn, ResizeFcn) với cấu trúc dữ liệu handles. Lập trình truyền thông nối tiếp qua đối tượng serial (kết nối FPGA Spartan 3E qua các sự kiện ngắt BytesAvailableFcn). Quy trình biên dịch mã nguồn thành tệp chạy độc lập .exe thông qua công cụ Deployment Tool (deploytool) và môi trường thực thi MATLAB Component Runtime (MCRInstaller). Phương pháp tạo GUI trực tiếp bằng lệnh Script (figure, uimenu, uicontrol, axes).
  7. Ứng dụng mô phỏng hệ thống động học và vật lý kỹ thuật (Phần Bài tập): Khảo sát chuyển động ném xiên trong môi trường có lực cản ma sát tỷ lệ với vận tốc, dao động con lắc lò xo và mặt phẳng pha, hệ 100 dao động tử tuyến tính ghép nối lò xo, chuyển động thiên thể hành tinh/sao kép, phân bố nhiệt động học phân tử Maxwell-Boltzmann và mô phỏng đường sức/mặt đẳng thế của hệ nhiều điện tích điểm.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập nền tảng lý thuyết và giải thuật vững chắc thông qua:

  • Lý thuyết không gian trạng thái (State-Space Representation): Chuyển đổi mô hình sơ đồ mạch vật lý sang hệ phương trình vi phân trạng thái mô tả bởi các ma trận $A, B, C, D$.
  • Lý thuyết mạch điện và sóng truyền tải: Phân tích mạch xoay chiều, hỗ cảm từ, cân bằng/không cân bằng pha, phương trình sóng trên đường dây truyền tải dài $l = 1000\text{ km}$ và mô hình xấp xỉ chuỗi đoạn $\pi$ với công thức xác định giới hạn tần số $f = \frac{N \cdot v}{8 \cdot l}$.
  • Kiến trúc lập trình hướng sự kiện (Event-Driven Architecture): Cơ chế xử lý tín hiệu tương tác thông qua định danh handle (hObject), đồng bộ hóa dữ liệu toàn cục qua guidata và quản lý chu kỳ sống của thành phần giao diện.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Cấu hình tham số phần tử điện, thiết lập thông số giải số giải tích (solver settings), xây dựng khối hàm truyền $T(p) = \frac{4}{p^2 + 3p + 2}$, và lập trình tập lệnh điều khiển MATLAB.
  • Kỹ năng phân tích (Analytical Skills): Đánh giá tính ổn định hệ thống qua vị trí cực (phần thực âm của giá trị riêng $\text{eig}(A)$), phân tích đáp ứng quá độ khi đóng cắt tải, và tính toán cân bằng công suất tác dụng/phản kháng ($P, Q$).
  • Kỹ năng ứng dụng thực tế (Practical Competencies): Thiết lập thông số truyền thông cổng nối tiếp (COM port, BaudRate 9600, DataBits 8), kết nối thiết bị phần cứng ngoài (FPGA), và đóng gói sản phẩm phần mềm kỹ thuật chạy độc lập không phụ thuộc môi trường MATLAB.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tiếp cận theo quy trình thực hành có hướng dẫn (Guided Practice-Based Learning) kết hợp kiểm chứng trực lượng:

  • Phương pháp sư phạm: Nội dung được trình bày từ các chỉ dẫn thao tác chuột, lệnh bàn phím chi tiết đến các đoạn mã lệnh MATLAB mẫu. Mỗi khái niệm lý thuyết đều đi kèm cấu hình hộp thoại thuộc tính cụ thể (như hộp thoại Block Properties, Property Inspector).
  • Hệ thống ca thực hành (Case Studies) và bài tập:
    • Mô phỏng các bài toán biến đổi công thức chuẩn (chuyển đổi độ Celcius sang Fahrenheit: $T^\circ\text{F} = \frac{9}{5}T^\circ\text{C} + 32$).
    • Giải các hệ phương trình đại số: $$\begin{cases} z_1 + z_2 = 1 \ -z_1 + z_2 = 1 \end{cases}$$ và phương trình bậc hai $x^2 + 3x + 1 = 0$.
    • Khảo sát mạch điện thực tế: Mạch RLC nối tiếp ctcircuit.mdl, quá trình đóng cắt mạch RL qua Breaker đóng sau 1.5 chu kỳ vào nguồn xoay chiều $e = \sqrt{2} \cdot U \cdot \sin(314t)$, mạch chỉnh lưu thyristor và mạch lọc sóng bậc 5, bậc 7 (ctpararlc).
  • Phương pháp đánh giá và tự học: Người học tự kiểm tra kết quả thông qua các khối hiển thị đồ họa (Scope), màn hình số (Display), bảng trạng thái của Powergui hoặc các hàm vẽ đồ thị giải tích (subplot, loglog, semilogx). Các bước gỡ lỗi (debug) được hướng dẫn chi tiết qua việc kiểm tra dòng mã trong tệp .m và bảng điều khiển Deployment Tool.

Điểm nổi bật và cập nhật

  1. Khả năng tích hợp sâu giữa sơ đồ vật lý và mô hình giải tích: Khác với các tài liệu thuần túy lý thuyết mạch, giáo trình hướng dẫn sử dụng hàm power2sys để trích xuất trực tiếp các ma trận trạng thái từ sơ đồ mạch ctcircuit.mdl, cho phép kết nối tức thời sang Control System Toolbox để phân tích miền tần số (bode).
  2. Xử lý toàn diện các kiểu dữ liệu và tín hiệu phức: Tài liệu cung cấp giải pháp xử lý từ các kiểu dữ liệu số nguyên có dấu/không dấu (int8 – uint32), số thực độ chính xác đơn/kép (single, double) cho đến tín hiệu phức cấu thành từ các phần thực – ảo trong Simulink.
  3. Mô hình hóa đường dây truyền tải năng lượng chính xác: Phân định rõ ràng giữa mô hình thông số rải liên tục (Distributed Parameter Line) và mô hình thông số tập trung nhiều đoạn $\pi$ (PI Section Line), đi kèm công thức tính toán số đoạn $\pi$ tối thiểu theo tốc độ truyền sóng $v = \frac{1}{\sqrt{LC}}$ và tần số làm việc.
  4. Quy trình triển khai ứng dụng Standalone hoàn chỉnh: Hướng dẫn chi tiết việc tích hợp mã nguồn giao diện (.fig, .m), liên kết thư viện MCRInstaller.exe phiên bản tương ứng để tạo ra tệp .exe có khả năng chạy độc lập trên các máy tính không cài đặt MATLAB.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học và học viên cao học: Phục vụ sinh viên từ năm thứ ba trở đi thuộc các ngành Kỹ thuật Điện, Hệ thống Điện, Tự động hóa, Kỹ thuật Điều khiển, Cơ điện tử và Vật lý Kỹ thuật.
  • Kiến thức tiên quyết (Prerequisites):
    • Đại số tuyến tính (phép tính ma trận, tìm nghiệm hệ phương trình, giá trị riêng).
    • Lý thuyết mạch điện (định luật Kirchhoff, chế độ xác lập điều hòa, quá trình quá độ).
    • Cơ sở lý thuyết điều khiển tự động (biến đổi Laplace, hàm truyền, tính ổn định hệ thống).
    • Tin học đại cương và lập trình MATLAB căn bản.
  • Giảng viên và kỹ sư nghiên cứu: Giảng viên có thể sử dụng hệ thống ví dụ và bài tập mẫu trong giáo trình để xây dựng đề cương thực hành phòng thí nghiệm mô phỏng. Kỹ sư ngành điện có thể tham khảo cấu trúc các khối máy điện, đường dây và giao tiếp RS232 để phục vụ tính toán thiết kế và thử nghiệm phần cứng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với sinh viên đại học, học viên sau đại học, giảng viên và kỹ sư kỹ thuật thuộc các chuyên ngành Kỹ thuật Điện, Tự động hóa, Điện tử công suất và Vật lý tính toán có nhu cầu mô hình hóa và phân tích hệ thống kỹ thuật trên máy tính.

2. Cần trang bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về Toán học giải tích (phương trình vi phân, Laplace), Lý thuyết mạch điện (RLC, mạch 3 pha, hỗ cảm), Lý thuyết điều khiển tự động và các thao tác cơ bản với câu lệnh trong môi trường MATLAB.

3. Điểm khác biệt của giáo trình này so với các tài liệu mô phỏng khác là gì?

Tài liệu không chỉ dừng lại ở việc kéo thả khối mô phỏng mà kết hợp chặt chẽ giữa: mô hình hóa sơ đồ khối Simulink, khai thác thư viện chuyên ngành powerlib, phân tích ma trận trạng thái bằng giải tích, và lập trình giao diện GUI có khả năng biên dịch thành ứng dụng .exe thương mại kết nối cổng COM/RS232.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao nhất?

Người học nên thực hiện tuần tự: xây dựng lại từng sơ đồ khối mẫu trong văn bản (§1 và §2), tự nạp các thông số toán học vào hộp thoại thuộc tính, quan sát đáp ứng trên Scope, sau đó đối chiếu kết quả với các lệnh giải tích MATLAB (power2sys, eig, bode). Tiếp đó, thực hành lập trình GUI và hoàn thành hệ thống bài tập mô phỏng động học ở cuối tài liệu.

5. Có tài liệu hoặc công cụ bổ trợ nào cần kèm theo?

Cần cài đặt phần mềm MATLAB/Simulink đi kèm thư viện Power System Blockset (powerlib), Control System Toolbox, công cụ MATLAB Compiler / Deployment Tool (deploytool), bộ cài môi trường MCRInstaller và thiết bị/mô hình phần cứng hỗ trợ giao tiếp cổng nối tiếp (như bo mạch FPGA Spartan 3E) nếu thực hiện bài thực hành truyền thông RS232.

Kết luận

Giáo trình Hướng Dẫn Mô Phỏng Hệ Thống Điện Bằng Simulink cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về mô phỏng hệ thống kỹ thuật. Bằng việc tích hợp từ kỹ thuật thao tác khối Simulink cơ bản, phân tích chuyên sâu mạng điện với Power System Blockset (powerlib), đến thiết kế giao diện GUI và đóng gói ứng dụng thực thi độc lập, tài liệu tạo dựng một lộ trình học tập logic và chặt chẽ. Để mở rộng năng lực nghiên cứu, người học nên kết hợp thực hành các bài tập động học đa lĩnh vực và khai thác sâu các công cụ tính toán ma trận trạng thái được cung cấp trong tài liệu.
