TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH: LẮP ĐẶT, LẬP TRÌNH PLC (MÃ MÔ ĐUN: MĐ 20)

Tổng quan về giáo trình (250-300 từ)

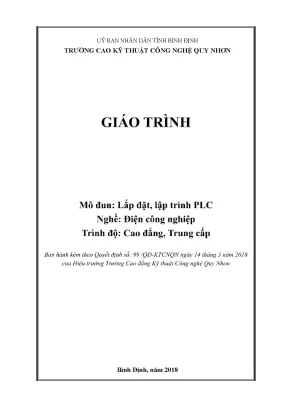

Giáo trình Lắp đặt, lập trình PLC (Mã mô đun: MĐ 20) do tác giả Nguyễn Minh Nhất biên soạn, được Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (trực thuộc Ủy ban Nhân dân tỉnh Bình Định) phát hành năm 2018. Trong khung chương trình đào tạo nghề Điện công nghiệp cấp độ cao đẳng và đại học ứng dụng, đây là mô đun chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các học phần tiên quyết bao gồm: Máy điện, Lắp đặt, sửa chữa mạch điện máy công nghiệp và Lắp đặt bộ lập trình cỡ nhỏ. Đồng thời, mô đun này đóng vai trò kiến thức nền tảng để người học tiếp tục theo học mô đun Vận hành hệ thống PLC và phát triển năng lực thiết kế mạch điều khiển tự động trong các hệ thống cơ điện tử.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống kiến thức toàn diện về cấu tạo phần cứng bộ điều khiển khả trình PLC (trọng tâm là dòng Siemens S7-200), cấu trúc bộ nhớ, nguyên lý giao tiếp máy tính và kỹ thuật lập trình điều khiển trên phần mềm STEP 7 – Micro/WIN 4.0. Người học được rèn luyện kỹ năng đấu nối mạch phần cứng vào/ra (I/O), phân tích logic điều khiển, lập trình điều khiển động cơ không đồng bộ ba pha, sử dụng các hàm định thời (Timer), bộ đếm (Counter) và xử lý sự cố trên các mô hình công nghiệp.

Giáo trình có thời lượng thực hiện 90 giờ (30 giờ lý thuyết, 58 giờ thực hành và 02 giờ kiểm tra). Cấu trúc tài liệu tiếp cận theo phương pháp mô-đun hóa kỹ năng nghề: đi từ nguyên lý cấu tạo, cú pháp lệnh cơ bản đến các bài toán công nghệ mô phỏng quy trình sản xuất thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC PHÂN BỔ MÔ ĐUN MĐ 20 (90 GIỜ)

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 7 bài học logic với sự nâng cao dần về độ phức tạp:

  • Bài 1: Giới thiệu PLC và phần mềm lập trình (09 giờ): Phân tích khái niệm PLC, so sánh hệ thống PLC với mạch rơ-le/contactor truyền thống; cấu trúc phần cứng CPU họ S7-200 (CPU 214, CPU 224); cấu trúc bộ nhớ (vùng chương trình, vùng dữ liệu, vùng thông số); quy chuẩn phân định địa chỉ dữ liệu; hướng dẫn cài đặt và sử dụng phần mềm STEP 7 – Micro/WIN V4.0 (giao diện Program Block, Symbol Table, Status Chart, Data Block, System Block, Cross Reference).
  • Bài 2: Lập trình, điều khiển sử dụng các lệnh cơ bản (21 giờ): Giới thiệu các phép toán logic tiếp điểm (AND, OR), các cờ nhớ đặc biệt thuộc byte trạng thái SMB0 (từ SM0.0 đến SM0.7), lệnh Set (S) và Reset (R); phương pháp đấu nối phần cứng ngõ vào (Sinking/Sourcing) và ngõ ra (Relay, Transistor, Triac); kỹ thuật giám sát và cưỡng bức biến bằng Status Chart; quy trình lập trình điều khiển động cơ không đồng bộ (KĐB) 3 pha khởi động trực tiếp và đảo chiều quay gián tiếp có bảo vệ quá tải bằng rơ le nhiệt.
  • Bài 3: Lập trình, điều khiển sử dụng Timer và Counter (27 giờ): Cấu trúc bộ định thời trễ ON (Timer TON), bảng phân bổ độ phân giải (1ms, 10ms, 100ms) theo số hiệu (như T32, T96), công thức tính giá trị đặt trước PT ($PT = \frac{t \times 1000}{\text{Độ phân giải}}$); cấu trúc các bộ đếm Counter; ứng dụng lập trình điều khiển động cơ KĐB 3 pha khởi động Sao – Tam giác và hệ thống băng tải đếm sản phẩm.
  • Bài 4 đến Bài 7: Lập trình điều khiển các mô hình tự động hóa công nghiệp (thời lượng 8 – 9 giờ/bài): Triển khai toàn diện 4 quy trình điều khiển hệ thống thực tế gồm: Mô hình thang máy xây dựng (Bài 4), mô hình hệ thống trộn sơn (Bài 5), mô hình hệ thống đóng hộp táo / sản phẩm (Bài 6) và mô hình xe chuyển nguyên liệu (Bài 7).

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết điều khiển tự động có lập trình:

  • Lý thuyết điều khiển số và chu kỳ quét (Scan cycle): Nguyên lý hoạt động đọc ngõ vào $\rightarrow$ thực thi chương trình $\rightarrow$ cập nhật ngõ ra của CPU.
  • Cấu trúc tổ chức dữ liệu nhị phân: Định dạng Bit, Byte (8 bit), Word (16 bit), Double Word (32 bit); phân vùng bộ nhớ vật lý RAM và EEPROM; quy ước địa chỉ hóa bộ đệm vào/ra (I, Q), cờ nhớ nội (M), dữ liệu biến (V), vùng nhớ ngoại vi (PIB, PQB) và khối dữ liệu (DB).
  • Nguyên lý cách ly và bảo vệ mạch điện: Cơ chế bảo vệ quá tải nhiệt bằng rơ le nhiệt (tiếp điểm thường đóng NC 95-96), cơ chế khóa chéo liên động (interlock) phần cứng giữa các contactor và phần mềm trong chương trình.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp đặt, đi dây và cấp nguồn chính xác cho CPU S7-200 (nguồn AC 220V hoặc DC 24V); kết nối nút ấn, cảm biến tiệm cận NPN/PNP, rơ le nhiệt với ngõ vào; kết nối ngõ ra rơ le/transistor với tải tiêu thụ; thiết lập cáp nạp PC/PPI Multi-Master (RS-232 hoặc USB) qua công tắc chuyển mạch (DIP Switch).
  • Kỹ năng phân tích (Analytical skills): Phân tích yêu cầu công nghệ, lập bảng gán địa chỉ vào/ra (Symbol Table), chuyển đổi sơ đồ nối dây trang bị điện truyền thống sang giản đồ thang (LAD), danh sách lệnh (STL) hoặc sơ đồ khối chức năng (FBD).
  • Kỹ năng thực hành chuyên môn (Practical competencies): Chẩn đoán sai sót nối dây bằng công cụ Status Chart (chức năng Single Read, Write All, Force, Unforce); kiểm tra thông mạch bằng đồng hồ VOM; nạp/tải chương trình và vận hành an toàn hệ thống máy công nghiệp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp (Integrated Pedagogical Approach), trong đó thời lượng thực hành chiếm ưu thế với 58/90 giờ (~64,4% tổng thời lượng), đảm bảo nguyên tắc lý thuyết phục vụ trực tiếp cho thao tác kỹ năng. Mỗi bài học đều được tổ chức thống nhất theo cấu trúc: Giới thiệu $\rightarrow$ Mục tiêu $\rightarrow$ Kiến thức liên quan $\rightarrow$ Bảng phân tích an toàn lao động $\rightarrow$ Trình tự thực hiện 6 bước $\rightarrow$ Thực hành cá nhân/nhóm $\rightarrow$ Câu hỏi ôn tập.

                          QUY TRÌNH THỰC HÀNH CHUẨN 6 BƯỚC

Về đánh giá kết quả học tập (Assessment methods), giáo trình thiết lập các tiêu chí kiểm tra định kỳ tại Bài 3 (01 giờ) và Bài 7 (01 giờ), kết hợp đánh giá thường xuyên qua từng ca thực hành 60 phút. Tiêu chuẩn đánh giá dựa trên: độ chính xác của bảng gán địa chỉ, độ an toàn và tính thẩm mỹ của hệ thống dây dẫn, tính đúng đắn của logic chương trình và khả năng phản ứng khi xảy ra sự cố quá tải động cơ.

Hướng dẫn tự học (Self-study guidelines) yêu cầu sinh viên chủ động chuẩn bị trước sơ đồ nguyên lý vào vở cá nhân, thực hành soạn thảo và mô phỏng chương trình ở chế độ Offline trên máy tính cá nhân trước khi thực hành đấu nối trực tiếp trên thiết bị tại xưởng.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính thực tiễn và tính chuẩn hóa kỹ thuật thông qua các nội dung chuyên sâu:

  • Khảo sát phần cứng chi tiết: Tài liệu cung cấp sơ đồ cấu trúc mạch điện bên trong của từng loại ngõ vào DC/AC (cách ly quang) và ba loại ngõ ra tiêu chuẩn (Transistor, Relay, Triac). Phân tích chi tiết đặc tính đáp ứng tần số, khả năng chịu tải và giới hạn đóng cắt của từng dạng ngõ ra giúp người học tránh các lỗi đấu nối nguồn AC vào tầng công suất DC hoặc ngược lại.
  • Tích hợp chuẩn truyền thông công nghiệp Siemens: Cung cấp hướng dẫn thiết lập chi tiết các chế độ hoạt động của cáp RS-232/PPI Multi-Master và USB/PPI Multi-Master thông qua bảng cấu hình công tắc DIP Switch (tốc độ baud 9.6 kBaud, chế độ truyền 10-bit/11-bit, cổng DCE/DTE, chế độ Freeport/PPI).
  • Khai thác công cụ chẩn đoán Status Chart: Thay vì kiểm tra thủ công bằng mắt, giáo trình hướng dẫn quy trình kiểm tra đấu nối ngoại vi bằng phần mềm STEP 7 – Micro/WIN V4.0 thông qua việc đọc trạng thái bit thực thời và sử dụng lệnh Force/Unforce để cô lập lỗi phần cứng trước khi vận hành tải thật.
  • Mô hình hóa ứng dụng công nghiệp: Bốn bài thực hành cuối (Bài 4 đến Bài 7) tích hợp đầy đủ các bài toán cơ điện tử: điều khiển đảo chiều có khóa liên động, khởi động sao - tam giác định thời, định lượng trộn sơn tự động, đếm sản phẩm trên băng chuyền và truyền động xe vật liệu.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Tài liệu được thiết kế cho sinh viên năm thứ hai hoặc năm thứ ba trình độ cao đẳng, đại học thuộc các ngành: Điện công nghiệp, Kỹ thuật điều khiển và Tự động hóa, Cơ điện tử, Công nghệ Kỹ thuật Điện – Điện tử.
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức cơ sở về An toàn điện, Đo lường điện, Khí cụ điện (cấu tạo contactor, nút ấn, rơ le nhiệt), Máy điện (nguyên lý động cơ không đồng bộ 3 pha) và đã hoàn thành môn học Lắp đặt bộ lập trình cỡ nhỏ.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chuẩn, cung cấp khung phân bổ thời gian lý thuyết/thực hành, phiếu hướng dẫn thực hiện theo quy trình 6 bước, bảng ma trận phân tích rủi ro an toàn và ngân hàng bài tập ứng dụng.
  • Kỹ sư và kỹ thuật viên bảo trì: Dùng làm tài liệu tra cứu kỹ thuật tại nhà máy về sơ đồ chân CPU 224, bảng phân bổ vùng nhớ, danh mục tiếp điểm đặc biệt SMB0 và quy trình bảo trì, sửa chữa hệ thống điều khiển PLC S7-200.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ đào tạo trình độ cao đẳng và đại học chuyên ngành Điện công nghiệp, Tự động hóa, Cơ điện tử; đồng thời dùng làm tài liệu tham khảo cho kỹ thuật viên vận hành hệ thống điện tại các nhà máy.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các mô đun tiên quyết: Máy điện, Lắp đặt, sửa chữa mạch điện máy công nghiệp, Lắp đặt bộ lập trình cỡ nhỏ; nắm vững nguyên lý mạch động lực - điều khiển và các quy tắc an toàn điện.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết điều khiển tự động là gì?

Giáo trình tập trung vào năng lực thực hành nghề nghiệp (thực hành chiếm 64,4% thời lượng), chuẩn hóa quy trình thực hiện 6 bước, tích hợp bảng nhận diện rủi ro an toàn lao động và hướng dẫn trực tiếp trên 4 mô hình máy công nghiệp thực tế.

4. Phương pháp tự học hiệu quả với tài liệu này như thế nào?

Người học cần nghiên cứu trước phần lý thuyết liên quan, soạn thảo bảng gán địa chỉ vào/ra ra vở, lập trình mô phỏng trên phần mềm STEP 7 – Micro/WIN ở chế độ Offline và sử dụng Status Chart để kiểm tra logic trước khi thực hành trên mô hình vật lý.

5. Những tài liệu bổ trợ và công cụ nào cần chuẩn bị kèm theo?

Cần trang bị máy tính cài đặt hệ điều hành Windows tương thích với phần mềm STEP 7 – Micro/WIN V4.0 (hoặc bản cập nhật SP9), sổ tay kỹ thuật S7-200 Programmable Controller System Manual, cáp nạp PC/PPI và đồng hồ vạn năng VOM.

Kết luận (150 từ)

Giáo trình Lắp đặt, lập trình PLC (Mã mô đun: MĐ 20) của tác giả Nguyễn Minh Nhất là tài liệu học thuật có cấu trúc hoàn chỉnh, gắn kết chặt chẽ giữa lý thuyết điều khiển lập trình và kỹ năng lắp đặt, vận hành thiết bị điện công nghiệp thực tế.

Lộ trình học tập được thiết lập rõ ràng: khởi đầu từ việc làm chủ phần cứng CPU họ S7-200 và phần mềm STEP 7 – Micro/WIN V4.0 (Bài 1); làm chủ các lệnh logic cơ bản và bài toán bảo vệ động cơ KĐB 3 pha (Bài 2); nâng cao với kỹ thuật định thời Timer và đếm xung Counter (Bài 3); hoàn thiện kỹ năng nghề thông qua việc tích hợp, lập trình và vận hành 4 hệ thống tự động hóa công nghiệp hoàn chỉnh (Bài 4 đến Bài 7). Tài liệu là căn cứ chuyên môn phục vụ giảng dạy, học tập và tra cứu kỹ thuật trong lĩnh vực điều khiển logic khả trình.
