I. Tổng quan giáo trình đào tạo NDT PT thẩm thấu lỏng

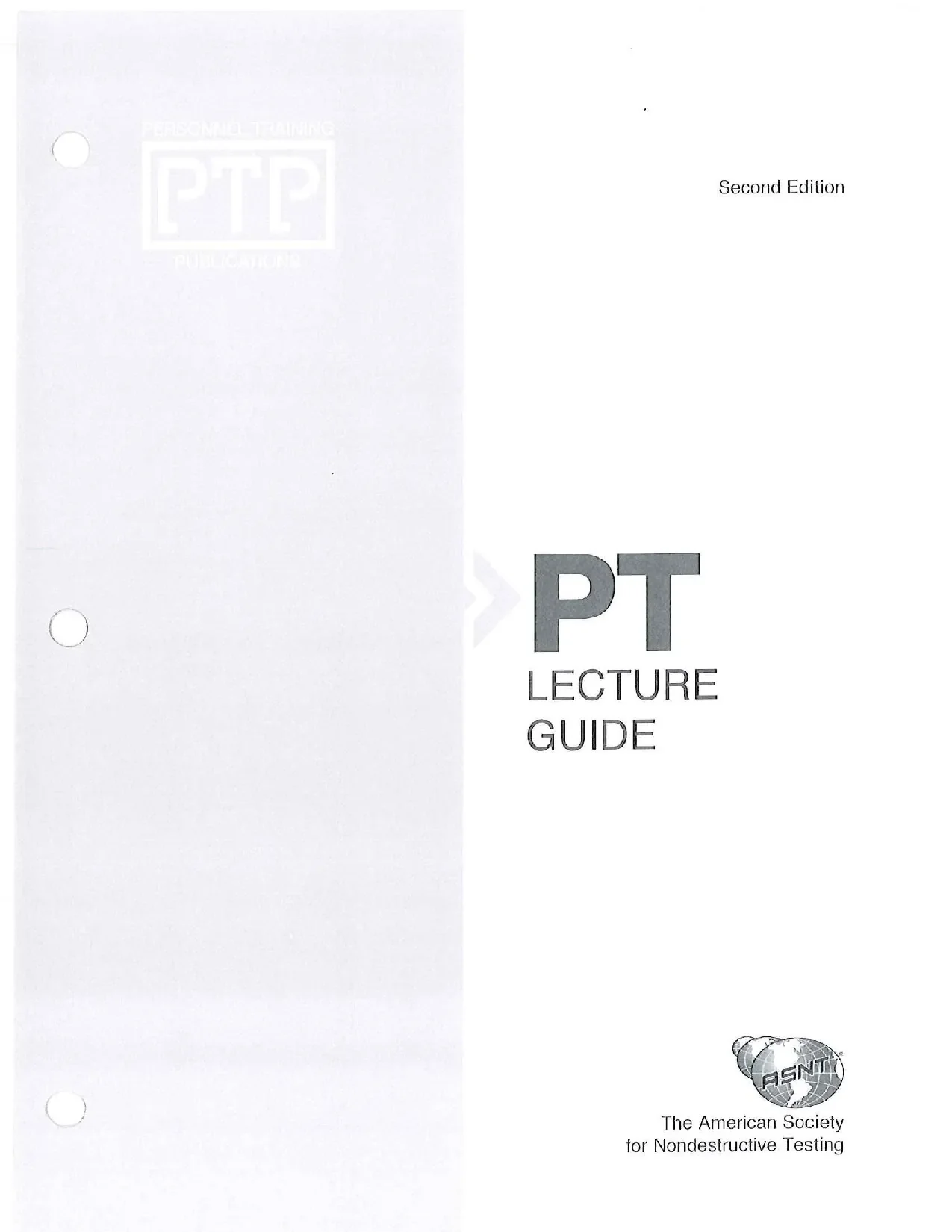

Giảng dạy Kiểm Tra Thẩm Thấu Lỏng (Liquid Penetrant Testing - PT) là một phần quan trọng trong lĩnh vực kiểm tra không phá hủy (NDT). Phiên bản thứ hai của giáo trình kiểm tra thẩm thấu lỏng do Hiệp hội Kiểm tra Không phá hủy Hoa Kỳ (ASNT) phát hành cung cấp một khuôn khổ toàn diện cho việc đào tạo NDT-PT. Tài liệu này không chỉ trình bày các kiến thức cơ bản mà còn đi sâu vào các kỹ thuật nâng cao, đáp ứng yêu cầu của các chương trình đào tạo Cấp I và Cấp II. Mục tiêu chính là tạo ra một thế giới an toàn hơn thông qua việc nâng cao kiến thức khoa học, kỹ thuật trong lĩnh vực NDT. Bộ tài liệu được thiết kế để tối ưu hóa quá trình học tập với sự chuẩn bị tối thiểu từ người hướng dẫn, bao gồm Sách Hướng dẫn, Bài giảng PowerPoint, và các bài kiểm tra trắc nghiệm cho mỗi bài học. Theo tài liệu gốc, "The materials in this training package are designed to provide basic knowledge of the fundamentals of liquid penetrant testing." Lộ trình học tập được cấu trúc rõ ràng: Cấp I tập trung vào 4 bài học đầu tiên, trong khi Cấp II bao quát toàn bộ 9 bài học. Nội dung nhấn mạnh tầm quan trọng của việc đọc thêm tài liệu bên ngoài và thảo luận trên lớp để đáp ứng các tiêu chuẩn đào tạo Cấp II. Hướng dẫn này cũng khuyến khích các bài thực hành và thí nghiệm để học viên có kinh nghiệm thực tế. Việc sử dụng các mẫu vật có nhiều loại bất liên tục bề mặt khác nhau là rất cần thiết. Việc này giúp học viên làm quen với việc xác định các chỉ thị trong thực tế, từ đó nâng cao kỹ năng của kỹ thuật viên NDT tương lai. Tóm lại, bộ tài liệu này là một nguồn tài nguyên quý giá, cung cấp nền tảng vững chắc về phương pháp thẩm thấu chất lỏng.
1.1. Lịch sử và tầm quan trọng của phương pháp thẩm thấu chất lỏng
Kiểm tra thẩm thấu lỏng là một trong những phương pháp kiểm tra không phá hủy lâu đời nhất, có nguồn gốc từ ngành công nghiệp đường sắt vào đầu những năm 1900. Kỹ thuật ban đầu được gọi là "thử nghiệm dầu và phấn trắng" (oil-and-whiting test). Quá trình này bao gồm việc nhúng vật thể vào dầu, lau sạch bề mặt, sau đó rắc bột phấn lên để tăng khả năng hiển thị của bất kỳ vết dầu nào rò rỉ ngược trở lại. Ngày nay, liquid penetrant testing (PT) được lựa chọn vì nhiều ưu điểm: khả năng kiểm tra nhanh chóng toàn bộ bề mặt có thể tiếp cận, phát hiện các bất liên tục bề mặt rất nhỏ, và có thể áp dụng trên nhiều loại vật liệu. Phương pháp này sử dụng thiết bị tương đối rẻ tiền và không quá phức tạp, đồng thời độ nhạy có thể được điều chỉnh linh hoạt. Đây là một công cụ không thể thiếu trong việc kiểm tra sản phẩm và bảo trì, giúp giải quyết các vấn đề sản xuất từ sớm.
1.2. Cấu trúc bộ tài liệu NDT theo tiêu chuẩn của ASNT
Bộ tài liệu NDT pdf này được cấu trúc để phục vụ cả người hướng dẫn và học viên. Gói dành cho người hướng dẫn (Instructor Package) bao gồm Sách Hướng dẫn, Giáo trình chính, và mã đăng ký trực tuyến để tải bài giảng PowerPoint. Gói dành cho học viên (Student Package) chứa Sách Hướng dẫn, Giáo trình, bản in bài giảng và các bài kiểm tra. Cấu trúc bài học được phân chia rõ ràng: Cấp I bao gồm các chương từ 1 đến 4, trong khi Cấp II bao gồm tất cả 8 chương trong sách và thêm một bài học về an toàn trong bộ bài giảng. ASNT nhấn mạnh, "The instructor should encourage additional outside reading and classroom discussions and should present personal information to elaborate on the lecture guideline" để đáp ứng các yêu cầu của Cấp II. Cách tiếp cận này đảm bảo một chương trình đào tạo linh hoạt và toàn diện.
II. Thách thức trong giảng dạy quy trình kiểm tra PT Level 2
Việc giảng dạy quy trình kiểm tra PT cho cấp độ II đặt ra nhiều thách thức, đòi hỏi người hướng dẫn phải có kinh nghiệm và kiến thức chuyên sâu. Một trong những thách thức lớn nhất là đảm bảo học viên không chỉ nắm vững lý thuyết mà còn có khả năng áp dụng vào thực tế. Chương trình đào tạo cần đáp ứng các yêu cầu nghiêm ngặt về năng lực và chứng nhận theo các tiêu chuẩn quốc tế. Cụ thể, việc chuẩn bị cho học viên đạt chứng chỉ PT level 2 đòi hỏi sự kết hợp giữa bài giảng lý thuyết, thảo luận chuyên sâu và các bài tập thực hành phong phú. Theo hướng dẫn của ASNT, người hướng dẫn nên sử dụng kinh nghiệm cá nhân để làm phong phú thêm bài giảng. Thách thức thứ hai là việc lựa chọn phương pháp kiểm tra phù hợp cho từng ứng dụng cụ thể. Học viên Cấp II phải hiểu rõ ưu và nhược điểm của từng loại chất thẩm thấu, phương pháp loại bỏ và chất hiện hình. Ví dụ, việc quyết định giữa chất thẩm thấu huỳnh quang (Type I) và chất thẩm thấu nhuộm màu (Type II) phụ thuộc vào yêu cầu độ nhạy và điều kiện kiểm tra. Giảng viên cần tạo ra các tình huống giả lập để học viên thực hành ra quyết định, chẳng hạn như kiểm tra mối hàn bằng PT trên các loại vật liệu khác nhau. Việc truyền đạt các kiến thức phức tạp này một cách rõ ràng và dễ hiểu theo phong cách Hemingway—câu ngắn, trực tiếp—là một kỹ năng quan trọng của người hướng dẫn.
2.1. Yêu cầu về năng lực và chứng chỉ PT Level 2 theo SNT TC 1A
Để đạt được chứng chỉ PT level 2, ứng viên phải đáp ứng các yêu cầu nghiêm ngặt được nêu trong các tài liệu như tiêu chuẩn ASNT SNT-TC-1A và ANSI/ASNT CP-189. Các yêu cầu này bao gồm việc vượt qua các bài kiểm tra (tổng quát, đặc thù, và thực hành) và đáp ứng các tiêu chuẩn về thể chất, đặc biệt là thị lực. Một kỹ thuật viên NDT Cấp II phải có khả năng thiết lập và hiệu chuẩn thiết bị, diễn giải và đánh giá kết quả theo các quy chuẩn hiện hành. Họ cũng có trách nhiệm hướng dẫn và giám sát các học viên và nhân viên Cấp I. Do đó, chương trình đào tạo phải trang bị cho họ kiến thức vững chắc về các quy trình và tiêu chuẩn này.
2.2. Khó khăn khi lựa chọn phương pháp kiểm tra không phá hủy
Việc lựa chọn phương pháp kiểm tra không phá hủy thích hợp là một quyết định quan trọng. Đối với PT, học viên Cấp II phải cân nhắc nhiều yếu tố: loại vật liệu, điều kiện bề mặt, loại bất liên tục cần tìm, và yêu cầu về độ nhạy. Ví dụ, các hợp kim niken và titan yêu cầu sử dụng các sản phẩm có hàm lượng lưu huỳnh và clorua thấp để tránh ăn mòn. Lựa chọn sai phương pháp có thể dẫn đến kết quả không chính xác, bỏ sót các khuyết tật nguy hiểm hoặc gây tốn kém không cần thiết. Do đó, chương trình giảng dạy phải tập trung vào việc phân tích tình huống thực tế, giúp học viên phát triển tư duy phản biện để đưa ra lựa chọn tối ưu.
III. Hướng dẫn 6 bước cốt lõi trong quy trình kiểm tra PT
Một quy trình kiểm tra PT tiêu chuẩn bao gồm sáu bước cơ bản, mỗi bước đều đóng vai trò quan trọng để đảm bảo kết quả chính xác. Việc nắm vững sáu bước này là nền tảng cho mọi kỹ thuật viên NDT. Bước đầu tiên và quan trọng nhất là chuẩn bị bề mặt. Bề mặt phải được làm sạch hoàn toàn khỏi dầu mỡ, bụi bẩn và các chất ngoại lai khác có thể che lấp các bất liên tục. Bước thứ hai là áp dụng chất thẩm thấu. Chất thẩm thấu được phủ đều lên bề mặt và cần một khoảng thời gian chờ (dwell time) để thẩm thấu vào các vết nứt thông qua hiện tượng mao dẫn. Bước thứ ba là loại bỏ chất thẩm thấu thừa trên bề mặt. Quá trình này phải được thực hiện cẩn thận để không làm mất đi chất thẩm thấu đã ngấm trong các bất liên tục. Bước thứ tư là áp dụng chất hiện hình (developer). Chất hiện hình có tác dụng hút chất thẩm thấu từ bên trong bất liên tục ra bề mặt, tạo thành các chỉ thị có thể quan sát được. Bước thứ năm là kiểm tra và diễn giải. Dưới điều kiện ánh sáng phù hợp, kỹ thuật viên sẽ quan sát bề mặt để tìm kiếm các chỉ thị. Bước cuối cùng là làm sạch sau kiểm tra. Việc loại bỏ hoàn toàn các hóa chất NDT còn lại là cần thiết để tránh ảnh hưởng đến vật liệu. Tài liệu của ASNT nêu rõ trình tự này: "The typical sequence of a liquid penetrant test involves precleaning, penetrant application, excess penetrant removal, developer application, evaluation, and post-cleaning."
3.1. Kỹ thuật làm sạch và áp dụng chất thẩm thấu hiệu quả
Làm sạch bề mặt là bước quyết định sự thành công của phương pháp thẩm thấu chất lỏng. Các phương pháp làm sạch bao gồm sử dụng dung môi, chất tẩy rửa, khử dầu bằng hơi, làm sạch bằng hơi nước và siêu âm. Cần tránh các phương pháp gây biến dạng bề mặt như chải dây điện, phun cát hoặc phun bi, vì chúng có thể làm bịt kín các bất liên tục. Sau khi làm sạch, bề mặt phải được làm khô hoàn toàn. Chất thẩm thấu có thể được áp dụng bằng cách phun, quét, đổ hoặc nhúng, đảm bảo bề mặt luôn được làm ướt trong suốt thời gian chờ.
3.2. Quy trình loại bỏ hiện hình và diễn giải các chỉ thị PT
Việc loại bỏ chất thẩm thấu thừa phụ thuộc vào phương pháp sử dụng (A, B, C, hoặc D). Ví dụ, phương pháp C (Solvent-removable) yêu cầu lau bằng vải khô trước, sau đó mới dùng vải ẩm tẩm dung môi. Sau khi loại bỏ, chất hiện hình được áp dụng. Có nhiều dạng chất hiện hình như bột khô (Form a), hòa tan trong nước (Form b), hoặc dạng huyền phù không chứa nước (Form d, e). Thời gian chờ cho chất hiện hình khô và phát triển chỉ thị là rất quan trọng. Cuối cùng, việc diễn giải các chỉ thị đòi hỏi kỹ thuật viên phải phân biệt được các chỉ thị liên quan, không liên quan và chỉ thị giả.
IV. Phương pháp lựa chọn hóa chất NDT và thiết bị tối ưu
Việc lựa chọn các hóa chất NDT và thiết bị phù hợp là yếu tố then chốt để tối ưu hóa hiệu quả của phương pháp thẩm thấu chất lỏng. Quyết định này phụ thuộc vào nhiều yếu tố, bao gồm độ nhạy yêu cầu, vật liệu kiểm tra, và điều kiện môi trường. Về hóa chất, cần lựa chọn giữa chất thẩm thấu huỳnh quang (Type I) và chất thẩm thấu nhuộm màu (Type II). Type I có độ nhạy cao hơn, được phân thành 5 cấp độ và yêu cầu đèn UV, trong khi Type II không có phân cấp độ nhạy và có thể kiểm tra dưới ánh sáng thường. Phương pháp loại bỏ chất thẩm thấu cũng là một lựa chọn quan trọng: có thể rửa bằng nước (Method A), nhũ tương hóa gốc dầu (Method B), loại bỏ bằng dung môi (Method C), hoặc nhũ tương hóa gốc nước (Method D). Về thiết bị, các hệ thống kiểm tra có thể từ dạng di động (bình xịt) đến các dây chuyền tự động hoàn toàn. Các hệ thống cố định thường bao gồm các bể chứa, trạm rửa, buồng sấy và khu vực kiểm tra với hệ thống đèn chiếu sáng chuyên dụng. Theo tài liệu, "The choice depends on budget, timing, and the long-term system performance." Các thiết bị phụ trợ như bơm, máy phun, đồng hồ hẹn giờ, và nhiệt kế cũng cần được bảo trì thường xuyên để đảm bảo độ tin cậy. Việc hiểu rõ đặc tính của từng loại hóa chất và thiết bị giúp kỹ thuật viên NDT thực hiện quy trình kiểm tra PT một cách hiệu quả và chính xác nhất.
4.1. Phân loại chất thẩm thấu huỳnh quang và nhuộm màu
Chất thẩm thấu huỳnh quang (Type I) phát sáng màu vàng-lục dưới ánh sáng cực tím (UV-A), giúp phát hiện các chỉ thị rất nhỏ. Chúng được phân loại theo độ nhạy từ Cấp 1/2 (rất thấp) đến Cấp 4 (cực cao). Ngược lại, chất thẩm thấu nhuộm màu (Type II), thường có màu đỏ, tạo ra độ tương phản cao với nền trắng của chất hiện hình và được quan sát dưới ánh sáng trắng. Việc lựa chọn phụ thuộc vào yêu cầu của quy trình và tiêu chuẩn áp dụng, ví dụ như kiểm tra mối hàn bằng PT trong điều kiện xưởng hay ngoài công trường.
4.2. Vai trò các loại chất hiện hình developer trong kiểm tra PT
Chất hiện hình (developer) đóng vai trò kép: hút chất thẩm thấu từ bất liên tục ra ngoài thông qua hiện tượng mao dẫn ngược và tạo một lớp nền tương phản để dễ dàng quan sát chỉ thị. Có các dạng chính: bột khô (dry powder), hòa tan trong nước (water-soluble), huyền phù trong nước (water-suspendable), và huyền phù không nước (nonaqueous). Chất hiện hình dạng huyền phù không nước (thường ở dạng bình xịt) được coi là nhạy nhất vì dung môi của nó giúp hòa tan và kéo chất thẩm thấu ra hiệu quả hơn. Lựa chọn đúng loại chất hiện hình là rất quan trọng để tối đa hóa khả năng phát hiện.
V. Bí quyết diễn giải và lập báo cáo kết quả kiểm tra PT
Kỹ năng diễn giải chỉ thị và lập báo cáo kết quả kiểm tra PT là thước đo năng lực của một kỹ thuật viên NDT Cấp II. Quá trình này không chỉ đơn thuần là ghi nhận sự hiện diện của các chỉ thị mà còn là phân loại và đánh giá chúng dựa trên các tiêu chuẩn chấp nhận. Diễn giải (Interpretation) là việc xác định xem một chỉ thị là thật, giả hay không liên quan. Chỉ thị thật (relevant) là do một bất liên tục bề mặt gây ra. Chỉ thị giả (false) là do xử lý không đúng cách, ví dụ như nhiễm bẩn. Chỉ thị không liên quan (nonrelevant) là do đặc điểm hình học của vật thể như các mối ghép ép. Sau khi diễn giải, bước tiếp theo là đánh giá (Evaluation). Đánh giá là quá trình xem xét các chỉ thị thật để xác định xem chúng có đáp ứng tiêu chí chấp nhận được quy định trong quy trình hoặc tiêu chuẩn hay không. Một bất liên tục chỉ được coi là khuyết tật (defect) khi nó không đáp ứng các tiêu chí này. Báo cáo kết quả phải ghi lại đầy đủ thông tin: phương pháp kiểm tra, vật liệu sử dụng, mô tả, vị trí, kích thước của các chỉ thị, và kết luận cuối cùng (chấp nhận hay loại bỏ). Tài liệu gốc của ASNT định nghĩa rõ: "Interpretation: the determination of whether indications are relevant or nonrelevant. Evaluation: a review... to determine whether they meet specified acceptance criteria."
5.1. Phân biệt các loại chỉ thị Thật Giả và Không liên quan
Việc phân biệt các loại chỉ thị là một kỹ năng quan trọng. Chỉ thị thật (relevant indication) bắt nguồn từ các bất liên tục như nứt, rỗ khí, hoặc không ngấu. Chỉ thị giả (false indication) có thể do tay kỹ thuật viên dính chất thẩm thấu, nhiễm bẩn chất hiện hình, hoặc xơ vải phát sáng dưới đèn UV. Khi gặp chỉ thị giả, cần làm sạch và kiểm tra lại. Chỉ thị không liên quan (nonrelevant indication) xuất phát từ cấu trúc của chi tiết, chẳng hạn tại các mối ghép hoặc bề mặt quá thô ráp, và không ảnh hưởng đến khả năng làm việc của chi tiết.
5.2. Đánh giá bất liên tục bề mặt theo tiêu chuẩn chấp nhận
Sau khi xác định một chỉ thị là thật, kỹ thuật viên phải đánh giá nó dựa trên tiêu chuẩn chấp nhận. Các tiêu chuẩn này thường quy định kích thước tối đa cho phép của các chỉ thị tuyến tính (linear) và chỉ thị tròn (rounded). Một chỉ thị thường được coi là tuyến tính nếu chiều dài của nó lớn hơn ba lần chiều rộng. Việc đánh giá chính xác các bất liên tục bề mặt là bước cuối cùng để quyết định một sản phẩm có đủ điều kiện để đưa vào sử dụng hay không, đảm bảo an toàn và chất lượng cho công trình.
VI. Nguyên tắc an toàn trong kiểm tra NDT cho kỹ thuật viên
An toàn lao động là ưu tiên hàng đầu trong mọi hoạt động kiểm tra, và an toàn trong kiểm tra NDT không phải là ngoại lệ. Kỹ thuật viên NDT thường xuyên tiếp xúc với các hóa chất NDT và các nguồn năng lượng tiềm ẩn nguy cơ. Do đó, việc tuân thủ các nguyên tắc an toàn là bắt buộc. Nguyên tắc đầu tiên là luôn xem xét Bảng dữ liệu an toàn vật liệu (MSDS) cho tất cả các hóa chất sử dụng. Nhiều vật liệu trong phương pháp thẩm thấu chất lỏng dễ cháy; do đó, cần tránh hút thuốc và các nguồn lửa trần trong khu vực làm việc. Các bể chứa hở thường có yêu cầu điểm bắt lửa tối thiểu là 93°C (200°F). Nguyên tắc thứ hai là bảo vệ cá nhân. Cần đeo găng tay, tạp dề và kính bảo hộ để tránh hóa chất tiếp xúc với da và mắt. Việc tiếp xúc lâu dài có thể gây khô da hoặc kích ứng. Cần rửa tay ngay lập tức sau khi tiếp xúc. Nguyên tắc thứ ba liên quan đến bảo vệ hô hấp. Bụi từ chất hiện hình khô và hơi từ dung môi có thể gây hại nếu hít phải với nồng độ cao. Cần đảm bảo thông gió tốt và sử dụng quạt hút. Cuối cùng, khi sử dụng chất thẩm thấu huỳnh quang, cần chú ý đến an toàn bức xạ tia cực tím (UV). Mặc dù đèn UV-A (bước sóng 365 nm) được sử dụng là tương đối an toàn, các tần số cao hơn có thể gây hại. Kính lọc của đèn phải được kiểm tra thường xuyên để phát hiện các vết nứt. ASNT đặc biệt nhấn mạnh vấn đề này trong một bài học riêng (Lesson 9) trong bộ tài liệu giảng dạy.
6.1. Phòng ngừa rủi ro cháy nổ và kích ứng da do hóa chất
Các hóa chất sử dụng trong kiểm tra PT thường có tính dễ cháy và bay hơi. Việc lưu trữ phải được thực hiện ở nơi thoáng mát, tránh xa nguồn nhiệt và tia lửa. Để bảo vệ da, ngoài việc sử dụng găng tay, có thể dùng thêm kem bảo vệ tay. Nếu da bị dính hóa chất, cần rửa sạch ngay bằng nước và xà phòng. Hiểu rõ các rủi ro này là bước đầu tiên để đảm bảo một môi trường làm việc an toàn cho tất cả các kỹ thuật viên NDT.
6.2. Biện pháp bảo vệ hô hấp và mắt khỏi hóa chất và tia UV
Khu vực làm việc phải được trang bị hệ thống thông gió đầy đủ, đặc biệt khi sử dụng chất hiện hình dạng bột khô hoặc các dung môi tẩy rửa. Trong không gian kín, việc sử dụng mặt nạ phòng độc có thể là cần thiết. Đối với mắt, kính bảo hộ là bắt buộc để chống văng bắn hóa chất. Khi làm việc với đèn UV, cần đeo kính bảo vệ chống tia UV để tránh tổn thương mắt. Kính lọc của đèn phải luôn trong tình trạng tốt để ngăn chặn các tia UV có hại. Thực hiện đúng các biện pháp này giúp bảo vệ sức khỏe lâu dài cho người lao động.
