Giáo Trình Hướng Dẫn Đồ Án Kỹ Thuật Thi Công Xây Dựng: Phân Tích Cấu Trúc Và Nội Dung Học Thuật

Tổng quan về giáo trình

Giáo trình Hướng dẫn đồ án Kỹ thuật thi công 1 là tài liệu học thuật chuyên ngành thuộc khối kiến trúc và kỹ thuật xây dựng, được biên soạn nhằm phục vụ trực tiếp cho sinh viên ngành Kỹ thuật Công trình Xây dựng, Xây dựng Dân dụng và Công nghiệp tại Trường Đại học Kiến trúc Hà Nội. Môn học Đồ án Kỹ thuật thi công 1 giữ vị trí bản lề trong chương trình đào tạo kỹ sư xây dựng, đóng vai trò chuyển tiếp giữa kiến thức lý thuyết của học phần Kỹ thuật thi công sang kỹ năng thực hành thiết kế biện pháp kỹ thuật tại công trường.

Mục tiêu học tập của giáo trình được xác định rõ ràng: trang bị cho người học phương pháp luận và quy trình tính toán để lập biện pháp thi công chi tiết cho các hạng mục công trình bê tông cốt thép toàn khối. Chuẩn đầu ra yêu cầu sinh viên làm chủ kỹ thuật định vị trắc đạc, lựa chọn và tính toán thiết bị thi công phần ngầm (ép cọc, đóng cọc, khoan cọc nhồi, đào đắp đất), thiết kế hệ thống ván khuôn – đà giáo chịu lực cho phần kết cấu thân, đồng thời thiết lập được hồ sơ kỹ thuật hoàn chỉnh gồm thuyết minh tính toán và hệ thống bản vẽ thi công.

Về mặt cấu trúc, giáo trình triển khai tuần tự theo tiến trình thi công xây dựng thực tế: bắt đầu từ nghiên cứu hiện trường, công tác chuẩn bị mặt bằng, trắc đạc định vị; chuyển sang tính toán giải pháp kỹ thuật phần ngầm; thiết kế biện pháp kết cấu phần thân; quy định an toàn lao động – vệ sinh môi trường; và kết thúc bằng quy cách trình bày hồ sơ đồ án. Điểm đặc sắc của tài liệu nằm ở tính hệ thống hóa cao, tích hợp trực tiếp các công thức cơ học kết cấu, thông số tra cứu máy móc thực tế và hệ thống tiêu chuẩn kỹ thuật xây dựng Việt Nam (TCVN).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được tổ chức thành các phần logic, phản ánh đầy đủ các giai đoạn thi công một công trình xây dựng dân dụng:

  1. Phần mở đầu và Phần 1: Giới thiệu công trình và công tác chuẩn bị
    Chương này hướng dẫn khảo sát và mô tả các điều kiện xây dựng: quy mô kiến trúc, giải pháp kết cấu, địa hình, địa chất thủy văn, hạ tầng kỹ thuật và năng lực nhà thầu. Nội dung trọng tâm là kỹ thuật trắc đạc định vị và giác móng công trình sử dụng máy toàn đạc điện tử, máy kinh vĩ dựa trên hệ mốc chuẩn, góc hướng và góc phương vị; kỹ thuật gửi mốc phụ và lập lưới ô vuông khống chế cho công trình nhiều hạng mục.

  2. Phần 2 – Mục 1: Biện pháp kỹ thuật thi công cọc và nền móng
    Cung cấp quy trình tính toán cho 3 phương án hạ cọc chủ đạo:

    • Thi công ép cọc: Tính toán lực ép danh định của máy ($P_{ep}^{may}$), kiểm tra điều kiện tải trọng kháng của đất nền $P_e \ge K \cdot P_c$, tính toán khối lượng và sơ đồ xếp đối trọng chống lật giá ép cho các cọc biên, kỹ thuật ép âm bằng cọc dẫn hoặc cọc phụ, và quy trình thí nghiệm nén tĩnh cọc thử theo TCVN 9393:2012.
    • Thi công đóng cọc: Phân loại và lựa chọn búa đóng (búa diesel, búa rung, búa hơi đơn động/song động), tính năng lượng xung kích nhát đập $E = 1{,}75 a P$, kiểm tra trọng lượng búa $Q_n$ theo hệ số $k$, tính toán độ chối chối dư $e$, và chi tiết mối nối cọc bằng thép góc $L80 \times 80 \times 8$.
    • Thi công cọc khoan nhồi: Lựa chọn máy khoan gầu xoay (như model KH-100 HITACHI), kỹ thuật hạ ống vách dẫn hướng (casing), pha chế và kiểm soát chỉ tiêu dung dịch vữa sét bentonite (khối lượng riêng $1{,}15\text{ g/cm}^3$, độ nhớt 18–45 giây, pH 7–9), quy trình xử lý cặn lắng đáy hố khoan (cặn thô và cặn mịn), gia công lồng thép và đổ bê tông bằng ống trime.

  3. Phần 2 – Mục 2: Biện pháp thi công đất và bê tông móng
    Xác định khối lượng đào đắp đất bằng cơ giới kết hợp thủ công; quy định mái dốc đào đất theo từng cấp đất; thiết kế ván khuôn đài móng, giằng móng, cổ cột; tính toán tải trọng bê tông tác dụng lên thành ván khuôn và lựa chọn máy móc đổ bê tông (máy bơm, xe bồn, máy đầm dùi).

  4. Phần 2 – Mục 3: Biện pháp thi công phần thân (Cột, Dầm, Sàn, Cầu thang)
    Trình bày giải pháp kết cấu cốp pha và đà giáo chịu lực sử dụng hệ giáo PAL, cây chống đơn thép và cột chống gỗ; tính toán cường độ và độ võng cho ván khuôn đáy, ván khuôn thành, sườn ngang, sườn đứng, đà ngang và đà dọc; thiết kế biện pháp nâng chuyển bằng cần trục tháp; quy trình lắp dựng cốt thép và đổ bê tông dầm sàn toàn khối; xử lý kỹ thuật mạch ngừng và bảo dưỡng bê tông ẩm tự nhiên.

  5. Chương 3 và Chương 4: An toàn lao động, vệ sinh môi trường và phòng chống cháy nổ
    Hệ thống hóa các quy chuẩn an toàn lao động trong thi công đào đất sâu, vận hành thiết bị nâng, công tác ván khuôn – giàn giáo trên cao theo TCVN 5308:1991 và TCVN 296:2004; giải pháp thu gom bùn thải bentonite và chống ô nhiễm tiếng ồn, bụi đô thị.

  6. Phần Thuyết minh và Bản vẽ
    Định khung cấu trúc đề cương thuyết minh đồ án và quy chuẩn kỹ thuật cho 5 nhóm bản vẽ thi công chính (Bản vẽ cọc, đào đất, bê tông móng, bê tông dầm sàn tầng điển hình, và cốp pha cầu thang).

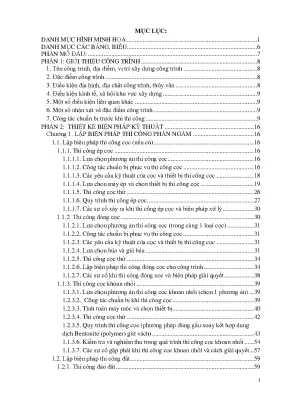

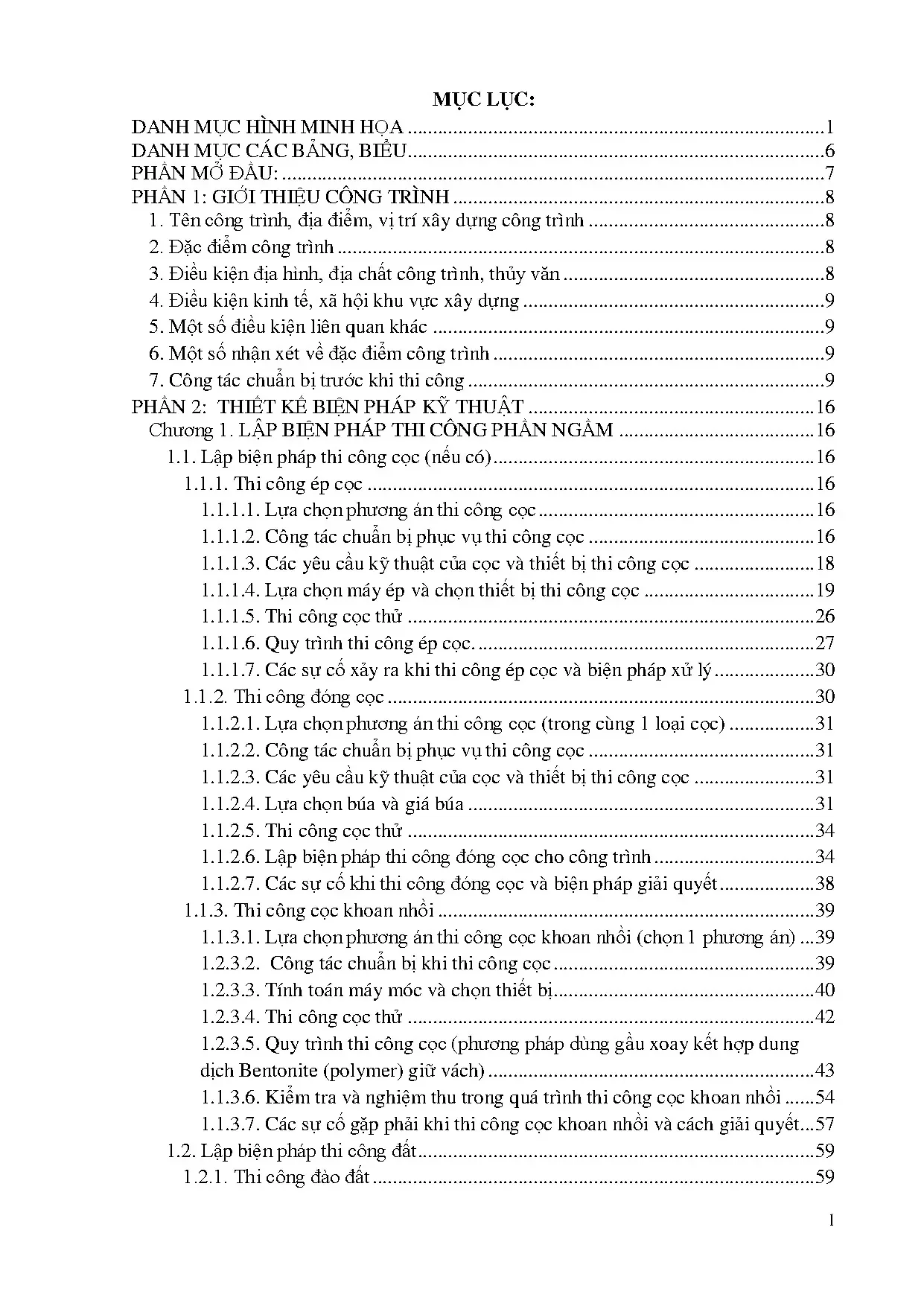

   Cấu trúc nội dung đồ án kỹ thuật thi công

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và tích hợp các nguyên lý kỹ thuật cơ bản:

  • Cơ học đất và nền móng: Phân tích tương tác giữa kết cấu cọc và các tầng địa chất; tính toán lực kháng xuyên tĩnh của nền đất; kiểm tra sự ổn định của thành vách hố khoan dưới tác dụng của áp lực thủy tĩnh dung dịch bentonite.
  • Cơ học kết cấu và sức bền vật liệu: Xác lập sơ đồ tính toán cho các cấu kiện ván khuôn chịu uốn, kiểm tra điều kiện bền theo ứng suất pháp lớn nhất ($\sigma_{max} \le [R]$) và điều kiện biến dạng võng ($f \le [f]$) đối với ván đáy dầm, ván sàn, sườn gông cột và thanh đà giáo.
  • Trắc địa công trình: Ứng dụng lý thuyết hình học tọa độ để xác định lưới trục, chuyển cốt cao độ $\pm 0.000$ từ mốc chuẩn quốc gia vào công trường.

Kỹ năng phát triển

Người học tiếp thu và hoàn thiện các kỹ năng kỹ thuật bao gồm:

  • Kỹ năng tính toán cơ giới hóa xây dựng: Năng lực tra cứu, tính toán công suất và chọn lựa máy thi công (máy ép robot, búa diesel, máy khoan KH-100, cần trục tháp, máy bơm bê tông, máy đầm dùi) dựa trên các chỉ tiêu kỹ thuật và định mức dự toán 1776.
  • Kỹ năng thiết kế biện pháp kỹ thuật: Năng lực bố trí sơ đồ di chuyển máy, thiết kế tổ hợp ván khuôn, xác định vị trí mạch ngừng thi công theo quy chuẩn.
  • Kỹ năng lập hồ sơ thiết kế thi công: Năng lực thể hiện bản vẽ kỹ thuật theo đúng quy cách đồ họa xây dựng và lập bảng thống kê khối lượng vật tư, thiết bị.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp tiếp cận hướng dẫn đồ án (Project-Based Learning), lấy một nhiệm vụ thiết kế kỹ thuật công trình cụ thể làm trung tâm đào tạo:

  • Phương pháp sư phạm: Kết hợp chặt chẽ giữa việc diễn giải quy trình công nghệ và cung cấp công thức tính toán toán học cụ thể. Mỗi bước thi công đều đi kèm sơ đồ chỉ dẫn, hình vẽ cấu tạo chi tiết và các bước triển khai tuần tự từ chuẩn bị đến nghiệm thu.
  • Bài tập và tình huống kỹ thuật thực tế (Case Studies): Giáo trình lồng ghép các bài toán xử lý sự cố công trường thường gặp, bao gồm:
    • Hiện tượng cọc bị nghiêng lệch, gặp dị vật ngầm hoặc bị chối giả khi thi công đóng cọc.
    • Sự cố mất ổn định, lật giá ép khi ép các cọc biên và phương pháp bố trí đối trọng cân bằng.
    • Kiểm soát sự cố sập thành vách hố khoan hoặc cặn lắng đáy hố vượt quá $10\text{ cm}$ trong thi công cọc khoan nhồi.
    • Hiện tượng trương nổi các cọc đã ép khi thi công khóm cọc mật độ dày và giải pháp chọn hướng di chuyển máy ép từ trong ra ngoài.
  • Phương pháp đánh giá kết quả: Kết quả học tập của sinh viên được đánh giá dựa trên mức độ hoàn thiện của hai hợp phần:
    1. Thuyết minh đồ án: Thể hiện đầy đủ các bước tính toán tải trọng ván khuôn, lựa chọn máy móc, biện pháp an toàn và các bảng thống kê khối lượng theo biểu mẫu chuẩn (Bảng 1.1 đến Bảng 2.10).
    2. Bản vẽ thiết kế thi công: Thể hiện chính xác mặt bằng định vị, mặt cắt cấu tạo ván khuôn, sơ đồ bố trí thiết bị và trình tự công nghệ.
  • Hướng dẫn tự học: Sinh viên sử dụng tài liệu kết hợp tra cứu các tiêu chuẩn xây dựng bắt buộc và sách tay chọn máy chuyên ngành được trích dẫn (như tài liệu của các tác giả Đoàn Đình Điệp, Nguyễn Văn Hùng, Phạm Quang Dũng, Nguyễn Văn Lộc, Nguyễn Tiến Thu).

Điểm nổi bật và cập nhật kỹ thuật

Tài liệu thể hiện tính chuẩn hóa và cập nhật thông qua việc tích hợp hệ thống tiêu chuẩn kỹ thuật quốc gia hiện hành và công nghệ thi công hiện đại:

Lĩnh vực kỹ thuật Nội dung công nghệ và Tiêu chuẩn áp dụng
Công nghệ thi công cọc Áp dụng máy ép cọc Robot tự hành với lực ép lớn hơn 1000 tấn; thi công cọc khoan nhồi thành vách sâu bằng vữa sét bentonite/polymer theo tiêu chuẩn TCVN 9395:2012; thử tải tĩnh cọc theo TCVN 9393:2012.
Công nghệ cốp pha & đà giáo Ứng dụng hệ thống giáo chống tổ hợp PAL và cây chống đơn thép chịu lực cao, thay thế dần giàn giáo gỗ truyền thống; quy phạm thiết kế cốp pha theo TCVN 4453:1995 và an toàn giàn giáo theo TCVN 296:2004.
Hệ thống tiêu chuẩn viện dẫn TCVN 9394:2012 (Đóng và ép cọc), TCVN 4447:2012 (Công tác đất), TCVN 8828:2011 (Bảo dưỡng ẩm bê tông), TCVN 1651:2008 (Thép cốt bê tông), TCVN 5308:1991 (An toàn xây dựng).

Tài liệu cung cấp các thông số định lượng cụ thể: bảng chỉ tiêu dung dịch bentonite (độ nhớt phễu 500/700cc, độ dày áo sét 1–3 mm/30 phút), tỷ lệ mẫu thử tĩnh cọc (tối thiểu 1% số lượng cọc và không ít hơn 2 cọc), cường độ bê tông tối thiểu để tháo dỡ cốp pha chịu lực ($%R_{28}$).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Sinh viên đại học: Sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Xây dựng Dân dụng và Công nghiệp, Công trình Giao thông, Kiến trúc thuộc Trường Đại học Kiến trúc Hà Nội và các cơ sở đào tạo kỹ thuật xây dựng trên cả nước làm tài liệu thực hiện học phần Đồ án Kỹ thuật thi công 1.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng bao gồm: Sức bền vật liệu, Cơ học kết cấu, Cơ học đất – Nền móng, Vật liệu xây dựng, Trắc địa công trình và lý thuyết Kỹ thuật thi công.
  • Giảng viên chuyên ngành: Dùng làm khung chuẩn hướng dẫn đồ án, cơ sở thống nhất phương pháp chấm điểm và chuẩn hóa các biểu mẫu thống kê khối lượng, sơ đồ tính toán cho sinh viên.
  • Kỹ sư và cán bộ kỹ thuật hiện trường: Sử dụng làm tài liệu tham khảo tra cứu nhanh công thức tính chọn máy móc, kiểm tra độ chối búa đóng, định mức kiểm soát bentonite và các biện pháp đảm bảo an toàn lao động tại công trường.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên đại học ngành kỹ thuật xây dựng dân dụng và công nghiệp đang thực hiện đồ án môn học Kỹ thuật thi công 1, đồng thời là tài liệu tham khảo cho kỹ sư xây dựng lập biện pháp thi công.

2. Cần trang bị kiến thức nền tảng nào trước khi sử dụng giáo trình?

Người học cần nắm vững lý thuyết trắc địa công trình, cơ học đất, sức bền vật liệu và công nghệ bê tông cốt thép để có thể thực hiện các phép tính chọn máy, tính đối trọng chống lật và tính toán cường độ ván khuôn.

3. Giáo trình này có điểm gì khác biệt so với các sách lý thuyết kỹ thuật thi công chung?

Giáo trình tập trung vào việc hướng dẫn thực hành lập đồ án cụ thể: cung cấp bảng biểu mẫu thống kê khối lượng, sơ đồ tính toán kết cấu ván khuôn chi tiết (đáy dầm, thành dầm, sàn, cầu thang), các công thức kiểm tra thiết bị cơ giới và cấu trúc hoàn chỉnh của một bộ hồ sơ thiết kế thi công.

4. Làm thế nào để áp dụng tài liệu này vào đồ án đạt hiệu quả cao?

Người học cần thực hiện tuần tự theo các bước trong giáo trình: nghiên cứu điều kiện địa chất – mặt bằng cụ thể của đề tài, tra cứu catalogue máy móc theo nguồn trích dẫn, thiết lập bảng tính tải trọng ván khuôn và thể hiện các biện pháp trên bản vẽ theo đúng danh mục quy định.

5. Có những tài liệu bổ trợ nào được khuyến nghị tham khảo cùng giáo trình?

Giáo trình khuyến nghị sinh viên kết hợp tra cứu hệ thống Tiêu chuẩn Quốc gia (TCVN 9394:2012, TCVN 9395:2012, TCVN 4453:1995), Định mức dự toán xây dựng 1776, và các sách sổ tay máy xây dựng của các tác giả Đoàn Đình Điệp, Nguyễn Văn Hùng, Nguyễn Văn Lộc, Nguyễn Tiến Thu.

Kết luận

Giáo trình Hướng dẫn đồ án Kỹ thuật thi công 1 là tài liệu học thuật có cấu trúc hoàn chỉnh, liên kết kiến thức lý thuyết xây dựng với kỹ năng thiết kế biện pháp thi công thực tế. Tài liệu xây dựng một lộ trình học tập khoa học: từ phân tích mặt bằng trắc đạc, thiết kế giải pháp kỹ thuật phần ngầm và phần thân, đến thiết lập hồ sơ bản vẽ và thuyết minh kỹ thuật chuẩn mực. Việc nắm vững các nội dung và quy chuẩn được trình bày trong giáo trình giúp người học hình thành năng lực thiết kế thi công, đáp ứng các yêu cầu kỹ thuật và an toàn trong xây dựng công trình bê tông cốt thép hiện đại.
