Tổng quan về giáo trình

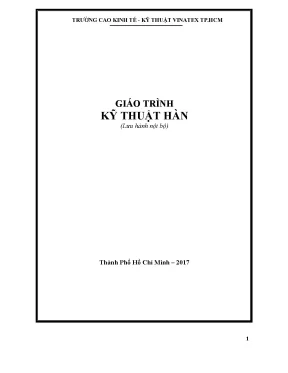

Giáo trình Kỹ thuật hàn do Trường Cao đẳng Kinh tế - Kỹ thuật Vinatex TP.HCM biên soạn và ban hành năm 2017 (lưu hành nội bộ) là tài liệu học tập thuộc khối kiến thức cơ sở ngành và chuyên ngành Công nghệ Kỹ thuật Cơ khí, Cơ điện tử và Công nghệ Hàn. Giáo trình cung cấp hệ thống lý thuyết kỹ thuật về các phương pháp hàn nóng chảy, nguyên lý hoạt động của thiết bị hàn điện và công nghệ vật liệu điện cực hàn.

Mục tiêu học tập của giáo trình bao gồm:

  1. Xác định bản chất vật lý, hóa học và luyện kim của quá trình hàn điện hồ quang, bao gồm cơ chế hình thành bể hàn, sự chuyển dịch kim loại lỏng và cấu trúc vùng ảnh hưởng nhiệt (HAZ).
  2. Phân tích nguyên lý làm việc của các loại nguồn điện hàn (máy hàn xoay chiều có cuộn/lõi di động, máy hàn một chiều chỉnh lưu một pha và ba pha).
  3. Lựa chọn, phân loại và sử dụng các loại điện cực hàn (điện cực không nóng chảy Vonfram, than/graphit; dây hàn tự động; que hàn bọc thuốc) theo tiêu chuẩn kỹ thuật.
  4. Vận hành, bảo quản và xử lý các sự cố kỹ thuật của thiết bị và dụng cụ phục vụ nghề hàn.

Cấu trúc giáo trình được tiếp cận theo logic kỹ thuật từ vi mô đến vĩ mô: bắt đầu từ các hiện tượng luyện kim và vật lý hồ quang, chuyển sang cấu tạo cơ điện của thiết bị hàn, sau đó chi tiết hóa các loại vật liệu tiêu hao (điện cực, thuốc bọc) và kỹ thuật bảo hộ lao động. Điểm đặc thù của tài liệu là việc chuẩn hóa các thông số kỹ thuật dưới dạng đồ thị đặc tính, công thức thực nghiệm và các bảng tra cứu thực tế (bảng kích thước vùng ảnh hưởng nhiệt, bảng mác điện cực Vonfram theo tiêu chuẩn JIS, bảng thông số cáp hàn và mác thép dây hàn).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình tập trung vào các nội dung trọng tâm thuộc Phần I (Hàn điện hồ quang), bao gồm:

  • Sự tạo thành mối hàn và tổ chức kim loại mối hàn (Chương 1): Định nghĩa mối nối hàn, cấu trúc mối hàn gồm kim loại cơ bản, vùng tiệm cận (nung từ $100^\circ\text{C}$ đến sát điểm nóng chảy) và kim loại đắp. Phân tích cấu trúc bể hàn gồm phần đầu (nóng chảy) và phần đuôi (kết tinh), đặc trưng bởi hệ số hình dạng $\psi = b/L$ ($b$: chiều rộng, $L$: chiều dài bể hàn). Trình bày 4 lực tác động đến sự chuyển dịch kim loại lỏng từ que hàn: trọng lực, sức căng bề mặt, lực thắt điện từ (hiệu ứng co thắt do từ trường) và áp lực khí giãn nở. Phân tích tổ chức 3 vùng kết tinh của mối hàn (vùng ngoài cùng hạt mịn, vùng trung gian hạt dài vuông góc hướng tản nhiệt, vùng trung tâm hạt đều trục) cùng 6 phân vùng trong khu vực ảnh hưởng nhiệt (HAZ): vùng viền chảy ($0,1 - 0,5\text{ mm}$), vùng quá nhiệt ($1100^\circ\text{C}$ đến nhiệt độ nóng chảy, hạt thô, rộng $3 - 4\text{ mm}$), vùng thường hóa ($900 - 1100^\circ\text{C}$, tổ chức Peclit + Fêrit hạt mịn, rộng $0,25\text{ mm}$), vùng kết tinh lại không hoàn toàn ($727 - 900^\circ\text{C}$, rộng $0,1 - 5\text{ mm}$), vùng kết tinh lại ($500 - 700^\circ\text{C}$, rộng $0,1 - 5\text{ mm}$) và vùng giòn xanh ($200 - 400^\circ\text{C}$, tồn tại ứng suất dư).

  • Hiện tượng phát sinh và đặc tính hồ quang hàn (Chương 1): Bản chất phóng điện qua 4 giai đoạn, điện áp duy trì cháy $40 - 80\text{ V}$. Phân bố nhiệt độ cột hồ quang gồm vùng Catốt ($10^{-7} - 10^{-6}\text{ m}$), vùng Anốt ($10^{-6} - 10^{-5}\text{ m}$, nhiệt độ cao hơn Catốt $500 - 600^\circ\text{C}$) và cột hồ quang trung tâm (nhiệt độ hàn hồ quang tay đạt $4200 - 5700^\circ\text{C}$, hàn dưới lớp thuốc và TIG đạt $6200 - 7800^\circ\text{C}$, MAG/$\text{CO}2$ đạt $10000^\circ\text{C}$). Trình bày đường đặc tính tĩnh hồ quang qua 3 vùng dòng điện ($I < 10^2\text{ A}$ đường dốc giảm; $10^2 - 10^3\text{ A}$ đường đặc tính cứng/ổn định; $I > 10^3\text{ A}$ đường dốc tăng) và công thức điện áp $U{hq} = a + bl + \frac{c + dl}{I_h}$ (khi dòng lớn rút gọn thành $U_{hq} = a + bl$). Cơ chế thổi lệch hồ quang do luồng khí, sự bất đối xứng từ trường và vật liệu sắt từ, kèm biện pháp khắc phục.

  • Phân loại hàn và thiết bị hàn hồ quang (Chương 1): Phân loại theo điện cực (nóng chảy, không nóng chảy), cách nối dây (trực tiếp, gián tiếp, vừa trực tiếp vừa gián tiếp 3 pha) và dòng điện (xoay chiều, một chiều đấu thuận/đấu nghịch). Yêu cầu kỹ thuật nguồn hàn: điện áp không tải an toàn $U_0 \le 90\text{ V}$ (nguồn AC: $60 - 80\text{ V}$; nguồn DC: $30 - 55\text{ V}$), điện áp làm việc AC ($25 - 45\text{ V}$), DC ($16 - 35\text{ V}$), dòng ngắn mạch $I_{nm} = (1,3 - 1,4)I_h$, đường đặc tính ngoài dốc. Nguyên lý máy hàn AC cuộn chuyển động và lõi di động (phân nhánh từ thông $\Phi_0 = \Phi_1 + \Phi_2$); máy biến áp chỉnh lưu selen cầu 1 pha và 3 pha; kỹ thuật ghép song song máy hàn; bảng tra cứu nguyên nhân và xử lý sự cố thiết bị (Bảng 1-2, Bảng 1-3).

  • Dụng cụ nghề hàn và trang bị an toàn (Chương 1): Quy cách mặt nạ hàn và kính lọc ánh sáng theo dòng điện (số 31 cho $I_h < 75\text{ A}$, 32 cho $75 - 150\text{ A}$, 33 cho $150 - 250\text{ A}$, 34 cho $I_h > 250\text{ A}$; trọng lượng $\le 0,5\text{ kg}$). Tiết diện cáp hàn đồng sợi mảnh đường kính $0,18 - 0,2\text{ mm}$ (Bảng 1-4, 1-5). Tiêu chuẩn kìm hàn (trọng lượng $\le 0,5\text{ kg}$), búa gõ xỉ (thép 45, 50, 40X, Y7, cán dài $380 - 400\text{ mm}$ cho búa $600 - 800\text{ g}$), đục kim loại (thép Y7, Y8, tôi cứng phần làm việc $\ge 30\text{ mm}$, góc mài $35 - 40^\circ$ cho kim loại mềm, $60^\circ$ cho độ cứng trung bình, $70^\circ$ cho vật liệu cứng).

  • Điện cực hàn hồ quang (Chương 2): Chức năng điện cực (gây/duy trì hồ quang, bổ sung kim loại, bảo vệ, hợp kim hóa). Phân loại điện cực không nóng chảy: điện cực than/graphit (đường kính $6 - 20\text{ mm}$), điện cực Vonfram (nhiệt độ nóng chảy $3377^\circ\text{C}$, các mác VL-10, VL-20, VT-7, VT-10, VT-15 chứa $\text{ThO}_2, \text{La}_2\text{O}_3, \text{Y}_2\text{O}_3$; tiêu chuẩn JIS Bảng 2-2: YWP mút xanh, YWTh-1/YWTh-2 mút vàng, YWLa-1/YWLa-2 mút đen/vàng xanh, YWCe-1/YWCe-2 mút hồng). Phân loại điện cực nóng chảy: dây hàn kéo nguội đường kính $0,3 - 12\text{ mm}$ (Bảng 2-3); ảnh hưởng của các nguyên tố trong dây hàn thép cacbon (C $\le 0,18%$; Mn $0,4 - 0,6%$ khử oxy và khử lưu huỳnh; Si $\le 0,3%$ khử oxy; Cr $\le 0,3%$ hạn chế nứt; P và S là tạp chất có hại gây giòn nguội và nứt nóng); các mác dây thép cacbon (CB-08, CB-08A), thép hợp kim (CB-08GS, CB-08G2S, CB-08X19H9T). Cấu tạo que hàn hồ quang tay: lõi thép dài $250 - 450\text{ mm}$, đường kính $1 - 12\text{ mm}$ và thuốc bọc (chất tạo xỉ: trường thạch, cát silic, quặng Mn, quặng Ti; chất tạo khí: xenlulô, tinh bột, bột gỗ, $\text{CaCO}_3, \text{MgCO}_3$; chất khử oxy: ferô mangan, ferô silic, ferô titan, ferô nhôm).

Kiến thức nền tảng được xây dựng

  1. Lý thuyết luyện kim và nhiệt luyện mối hàn: Cơ chế chuyển biến pha tổ chức tế vi kim loại (Ôstenit, Peclit, Fêrit) theo chu trình nhiệt nung nóng và làm nguội nhanh trong quá trình hàn nóng chảy.
  2. Cơ sở vật lý điện từ và phóng điện chất khí: Động lực học chất khí ion hóa, cơ chế phát xạ điện tử, định luật Joule-Lenz tạo nhiệt hồ quang và các lực cơ học tác động lên giọt kim loại nóng chảy (áp lực từ trường, lực thắt pinch effect).
  3. Nguyên lý hóa bền và phản ứng luyện kim vũng hàn: Các phản ứng khử oxy hóa giữa kim loại lỏng và xỉ/khí bảo vệ ($\text{Mn} + \text{FeO} \to \text{MnO} + \text{Fe}$; $\text{Si} + \text{O}_2 \to \text{SiO}_2$), phản ứng khử lưu huỳnh ($\text{FeS} + \text{Mn} \to \text{MnS} + \text{Fe}$) nhằm loại bỏ tạp chất và giảm thiểu nứt nóng, nứt nguội.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán và tra cứu thông số chế độ hàn; lựa chọn mác que hàn, dây hàn và loại điện cực Vonfram theo chiều dày và thành phần vật liệu cơ bản; hiệu chỉnh dòng điện hàn trên máy biến áp lõi di động hoặc máy hàn chỉnh lưu.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình thái tổ chức kim loại mối hàn và kích thước vùng ảnh hưởng nhiệt HAZ để dự đoán cơ tính; chẩn đoán nguyên nhân gây thổi lệch hồ quang và khuyết tật mối hàn (rỗ khí do cacbon cao, xỉ lẫn do oxit crom $\text{Cr}_2\text{O}_3$, nứt do pha $\text{FeS}, \text{Fe}_3\text{P}$).
  • Kỹ năng thực hành (Practical competencies): Thực hiện kỹ thuật gây hồ quang bằng phương pháp ma sát và bổ thẳng; thao tác duy trì khoảng cách hồ quang $2 - 4\text{ mm}$; xử lý sự cố thiết bị điện máy hàn (chập mạch, mòn chổi than cổ góp, quá nhiệt máy) và tuân thủ an toàn lao động về trang bị quang học bảo vệ mắt.

Phương pháp giảng dạy và học tập

Cách tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình sư phạm kỹ thuật kết hợp giữa lý thuyết bản chất vật lý - luyện kim với phân tích cấu tạo cơ điện của thiết bị thực tế. Nội dung lý thuyết đi từ các hiện tượng vi mô (sự dịch chuyển điện tử, chuyển biến pha tinh thể) đến các quy tắc vận hành vĩ mô (chọn góc nghiêng que hàn, đấu dây chỉnh lưu 3 pha). Các khái niệm trừu tượng đều được minh họa bằng sơ đồ nguyên lý mạch điện (Hình 1-23, 1-24, 1-25, 1-26) và đồ thị quan hệ đặc tính (Hình 1-12, 1-21, 1-22).

Bài tập và bài tập thực hành (Practical exercises)

  • Hệ thống câu hỏi ôn tập cuối chương: Giáo trình thiết lập 12 câu hỏi tự luận trọng tâm cuối Chương 1, yêu cầu người học:
    • Trình bày định nghĩa mối nối hàn, phân tích cấu tạo bể hàn và các lực chuyển dịch kim loại lỏng.
    • Phân tích tổ chức tế vi kim loại mối hàn và 6 phân vùng của khu vực ảnh hưởng nhiệt (HAZ).
    • Vẽ sơ đồ và giải thích cấu tạo cột hồ quang, đường đặc tính tĩnh và phương pháp khắc phục hiện tượng từ thổi.
    • Phân tích các sơ đồ mạch điện máy hàn AC lõi di động, máy chỉnh lưu 1 pha/3 pha, phương pháp ghép song song máy hàn và bảng xử lý sự cố thiết bị.
  • Thực hành thao tác kỹ thuật: Hướng dẫn trực tiếp hai thao tác mồi hồ quang:
    • Phương pháp ma sát: vạch đầu que hàn theo hình vòng cung, sau đó rút về cự ly $2 - 4\text{ mm}$.
    • Phương pháp bổ thẳng: tiếp xúc thẳng bề mặt vật hàn rồi nhấc nhanh lên, hạ que hàn xuống cự ly $2 - 4\text{ mm}$.
    • Quy trình xử lý dính que hàn (lắc que sang trái - phải hoặc mở kìm hàn tháo que).

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá năng lực: Đánh giá thông qua khả năng vẽ đúng sơ đồ nguyên lý phân nhánh từ thông $\Phi_0$ của máy hàn lõi di động; giải thích cơ chế nắn dòng của cầu diode 1 pha và 3 pha; tra cứu chính xác mác vật liệu hàn và đề xuất quy trình bảo dưỡng an toàn cho máy hàn AC/DC.
  • Hướng dẫn tự học: Người học cần kết hợp đọc sơ đồ giải phẫu thiết bị với việc tra cứu các bảng thông số kỹ thuật (Bảng 1-1 về kích thước HAZ; Bảng 1-4, 1-5 về chọn tiết diện cáp hàn theo cường độ dòng điện $I_h$).

Điểm nổi bật và cập nhật

  1. Hệ thống hóa dữ liệu bằng bảng tra cứu định lượng: Giáo trình tổng hợp các thông số kỹ thuật chi tiết giúp đối chiếu trực tiếp giữa lý thuyết và thực hành, bao gồm:

    • Bảng 1-1: Định lượng kích thước trung bình các vùng quá nhiệt, thường hóa, kết tinh lại không hoàn toàn và tổng chiều dài HAZ theo từng phương pháp hàn (que hàn trần, que hàn thuốc bọc dày, hàn khí, hàn tự động).
    • Bảng 1-4 & 1-5: Định lượng tiết diện cáp hàn đồng ($16 - 150\text{ mm}^2$) tương ứng với dòng điện hàn ($100 - 460\text{ A}$) và phân bổ dây đơn/dây kép lên đến $600\text{ A}$.
    • Bảng 2-1 & 2-2: Thành phần oxit hợp kim ($\text{ThO}_2, \text{La}_2\text{O}_3, \text{Ce}_2\text{O}_3, \text{Y}_2\text{O}_3$) trong điện cực Vonfram và quy ước nhận diện đầu sơn theo tiêu chuẩn công nghiệp Nhật Bản JIS.
    • Bảng 2-3: Quy cách cuộn dây hàn kéo nguội (đường kính ngoài, đường kính trong $100 - 200\text{ mm}$, khối lượng $1,5 - 80\text{ kg}$) cho thép cacbon thấp, thép hợp kim và hợp kim cao.

  2. Chuẩn hóa nguyên lý mạch thiết bị hàn điện: Trình bày chi tiết cơ chế phân nhánh từ thông trong máy hàn AC có lõi di động, cơ chế chuyển mạch trong chỉnh lưu cầu 3 pha dùng van selen và kỹ thuật ghép song song các nguồn điện hàn cùng pha và cùng điện áp không tải.

  3. Bảng chẩn đoán và xử lý sự cố thiết bị: Cung cấp quy trình sửa chữa theo định dạng bảng (Bảng 1-2 cho máy hàn DC, Bảng 1-3 cho máy hàn AC), liệt kê nguyên nhân và biện pháp xử lý đối với các hiện tượng: mô tơ quay ngược, máy quá nhiệt, cuộn dây stato/biến thế bị chập, chổi than phát tia lửa, lỏng vít cơ cấu lõi di động.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ 2 hoặc năm thứ 3 trình độ Cao đẳng, Đại học thuộc các ngành: Công nghệ Kỹ thuật Cơ khí, Cơ chế tạo, Cơ điện tử, Công nghệ Hàn, Kỹ thuật Tàu thủy và Bảo trì thiết bị công nghiệp.
  • Kiến thức tiên quyết (Prerequisites):
    • Vật lý đại cương: Khái niệm dòng điện xoay chiều, một chiều, từ trường, cảm ứng điện từ và hiện tượng phóng điện chất khí.
    • Hóa học đại cương: Phản ứng oxy hóa - khử ở nhiệt độ cao, cân bằng hóa học tạo xỉ.
    • Vật liệu học / Kim loại học: Giản đồ trạng thái pha Sắt - Cacbon ($\text{Fe-C}$), các điểm chuyển biến pha ($A_{c1}, A_{c3}$), tổ chức Peclit, Fêrit, Ôstenit và cơ tính kim loại (độ bền, độ dẻo, độ dai va đập).
  • Giảng viên và kỹ thuật viên: Sử dụng làm tài liệu giảng dạy lý thuyết công nghệ hàn nóng chảy, thiết kế đề cương bài giảng xưởng hàn và xây dựng tiêu chuẩn kiểm tra an toàn vận hành thiết bị hàn điện.
  • Kỹ sư và thợ hàn tự học: Tài liệu tham khảo tra cứu quy cách que hàn, mác dây hàn hợp kim, cách chọn cấp độ kính bảo vệ mắt và quy trình khắc phục sự cố máy hàn tại nhà xưởng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ sinh viên khối kỹ thuật cơ khí, công nghệ hàn tại các trường cao đẳng, đại học kỹ thuật; đồng thời là tài liệu tra cứu kỹ thuật cho giảng viên thực hành và thợ hàn công nghiệp.

2. Cần chuẩn bị kiến thức nền nào trước khi tiếp cận giáo trình?

Người học cần nắm vững kiến thức cơ bản về Vật lý điện từ, Hóa học phản ứng nhiệt độ cao và môn học Vật liệu kim loại (đặc biệt là giản đồ pha $\text{Fe-C}$ và các tổ chức tế vi kim loại).

3. Điểm khác biệt về mặt kỹ thuật của giáo trình này là gì?

Tài liệu tập trung mô tả chi tiết cơ chế vật lý - luyện kim của quá trình tạo mối hàn (vùng HAZ, động lực chuyển dịch giọt lỏng, đường đặc tính tĩnh/ngoài) gắn liền với cấu tạo mạch điện thực tế của các loại máy hàn AC lõi di động và DC chỉnh lưu cầu 3 pha.

4. Làm sao để tự học hiệu quả các sơ đồ máy và thông số trong giáo trình?

Người học nên kết hợp việc phân tích sơ đồ nguyên lý mạch (máy biến thế lõi di động, bộ chỉnh lưu selen) với bảng câu hỏi ôn tập 12 câu cuối Chương 1, đồng thời đối chiếu các công thức lý thuyết ($U_{hq} = a + bl$) với biểu đồ đặc tính hồ quang.

5. Có tài liệu bổ trợ nào kèm theo nội dung này không?

Nội dung giáo trình gắn liền với các tiêu chuẩn công nghiệp như Tiêu chuẩn Công nghiệp Nhật Bản (JIS) về điện cực hàn Vonfram, bảng phân loại dây hàn thép hợp kim tiêu chuẩn và các quy chuẩn kỹ thuật an toàn điện trong hàn hồ quang.

Kết luận

Giáo trình Kỹ thuật hàn (Trường Cao đẳng Kinh tế - Kỹ thuật Vinatex TP.HCM, 2017) là tài liệu học thuật chuẩn hóa toàn diện về lý thuyết hàn hồ quang, thiết bị hàn điện và vật liệu điện cực. Lộ trình học tập đề xuất cho người học bao gồm: nghiên cứu bản chất luyện kim vũng hàn và vùng ảnh hưởng nhiệt (HAZ) $\to$ phân tích hiện tượng hồ quang và đường đặc tính tĩnh $\to$ nắm vững nguyên lý vận hành thiết bị máy hàn AC/DC $\to$ lựa chọn vật liệu que hàn, dây hàn và áp dụng quy chuẩn an toàn lao động. Tài liệu cung cấp cơ sở lý thuyết và dữ liệu tra cứu kỹ thuật phục vụ trực tiếp cho quá trình đào tạo và thực hành gia công kim loại bằng phương pháp hàn.
