Hướng Dẫn Bảo Dưỡng và Sửa Chữa Hệ Thống Điều Hòa Không Khí Trên Ô Tô

Giáo trình bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô giúp sinh viên cao đẳng nắm vững kiến thức và kỹ năng cần thiết.

• Tác giả: Lê Minh Thuấn
• Trường học: Cần Thơ University
• Chuyên ngành: Công Nghệ Ô Tô
• Đề tài: Hướng Dẫn Bảo Dưỡng và Sửa Chữa Hệ Thống Điều Hòa Không Khí Trên Ô Tô
• Loại tài liệu: sách giáo trình
• Năm xuất bản: 2021
• Địa điểm: Cần Thơ

Mục lục chi tiết

• 1. BÀI 1: SƠ ĐỒ CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ
• 1.1. Nhiệm vụ, yêu cầu của hệ thống điều hòa không khí trên ô tô
• 1.2. Sơ đồ cấu tạo và nguyên lý hoạt động của hệ thống điều hòa không khí trên ô tô
• 1.2.1. Sơ đồ cấu tạo của hệ thống
• 1.2.2. Nguyên lý hoạt động của hệ thống
• 1.3. Lý thuyết cơ bản về nguyên lý làm lạnh và môi chất lạnh
• 1.3.1. Lý thuyết làm lạnh cơ bản
• 1.3.2. Môi chất làm lạnh
• 1.3.2.1. Môi chất lạnh R-12
• 1.3.2.2. Môi chất lạnh R-134a
• 1.3.2.3. Các tính chất cần thiết đối với một môi chất
• 1.3.3. Dầu dùng trong hệ thống điều hòa không khí trên ô tô
• 2. BÀI 2: KỸ THUẬT THÁO – LẮP HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ
• 2.1. An toàn kỹ thuật khi tháo lắp hệ thống điều hòa không khí trên ô tô
• 2.2. Những điều cần chú ý khi tháo lắp hệ thống điều hòa không khí trên ô tô
• 2.3. Các chất nguy hại đến hệ thống điều hòa không khí trên ô tô
• 2.4. Quy trình tháo, lắp hệ thống điều hòa không khí trên ô tô
• 2.4.1. Quy trình tháo
• 2.4.2. Quy trình lắp
• 2.5. Thực hành tháo, lắp và thay thế các chi tiết trong hệ thống điều hòa không khí trên ô tô
• 3. BÀI 3: KỸ THUẬT KIỂM TRA VÀ CHẨN ĐOÁN HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ
• 3.1. Đặc điểm sai hỏng và nguyên nhân
• 3.2. Dụng cụ và thiết bị kiểm tra
• 3.2.1. Dụng cụ kiểm tra
• 3.2.2. Thiết bị kiểm tra
• 3.3. Thực hành kiểm tra, chẩn đoán hệ thống điều hòa không khí trên ô tô
• 3.3.1. Kiểm tra hệ thống điều hòa không khí
• 3.3.2. Chẩn đoán hệ thống điều hòa không khí
• 4. BÀI 4: KỸ THUẬT BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ
• 4.1. Bảo dưỡng hệ thống điều hòa không khí trên ô tô
• 4.1.1. An toàn kỹ thuật
• 4.1.2. Bảo dưỡng thường xuyên
• 4.1.3. Bảo dưỡng định kỳ
• 4.2. Thực hành sửa chữa hệ thống điều hòa không khí trên ô tô
• 4.2.1. Phương pháp lắp ráp bộ áp kế vào hệ thống điều hòa không khí
• 4.2.2. Thu hồi gas trong hệ thống điều hòa không khí
• 4.2.3. Rút chân không hệ thống điều hòa không khí sau khi sửa chữa
• 4.2.4. Kỹ thuật nạp môi chất lạnh sau khi kiểm tra sửa chữa hệ thống

Tóm tắt

I. Hướng Dẫn Tổng Quan Về Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô

Hệ thống điều hòa không khí trên ô tô là một phần quan trọng giúp duy trì sự thoải mái cho người lái và hành khách. Việc bảo dưỡng định kỳ không chỉ giúp kéo dài tuổi thọ của hệ thống mà còn đảm bảo hiệu suất làm việc tối ưu. Bài viết này sẽ cung cấp cái nhìn tổng quan về các bước cần thiết trong việc bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô.

1.1. Cấu Tạo và Nguyên Lý Hoạt Động Của Hệ Thống Điều Hòa

Hệ thống điều hòa không khí trên ô tô bao gồm nhiều bộ phận như máy nén, giàn lạnh và giàn nóng. Nguyên lý hoạt động của hệ thống dựa trên chu trình làm lạnh, trong đó môi chất lạnh hấp thụ nhiệt từ không khí bên trong xe và thải ra bên ngoài.

1.2. Tại Sao Cần Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô

Bảo dưỡng hệ thống điều hòa không khí giúp phát hiện sớm các vấn đề như rò rỉ gas, giảm hiệu suất làm lạnh và tăng tuổi thọ cho các bộ phận. Việc này cũng giúp tiết kiệm chi phí sửa chữa lớn trong tương lai.

II. Các Vấn Đề Thường Gặp Khi Sử Dụng Hệ Thống Điều Hòa Ô Tô

Trong quá trình sử dụng, hệ thống điều hòa không khí trên ô tô có thể gặp phải nhiều vấn đề khác nhau. Những vấn đề này không chỉ ảnh hưởng đến hiệu suất làm việc mà còn có thể gây ra sự khó chịu cho người sử dụng. Việc nhận diện và khắc phục kịp thời là rất quan trọng.

2.1. Các Dấu Hiệu Cảnh Báo Hệ Thống Điều Hòa Bị Hỏng

Một số dấu hiệu cho thấy hệ thống điều hòa không khí có thể bị hỏng bao gồm không khí lạnh không đủ, tiếng ồn lạ từ máy nén, hoặc mùi hôi phát ra từ hệ thống. Những dấu hiệu này cần được kiểm tra ngay lập tức.

2.2. Nguyên Nhân Gây Ra Các Vấn Đề Trong Hệ Thống

Nguyên nhân gây ra các vấn đề trong hệ thống điều hòa có thể bao gồm rò rỉ gas, hỏng hóc các bộ phận như máy nén hoặc giàn lạnh, và thiếu bảo dưỡng định kỳ. Việc hiểu rõ nguyên nhân sẽ giúp trong việc khắc phục hiệu quả.

III. Phương Pháp Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô Hiệu Quả

Bảo dưỡng hệ thống điều hòa không khí là một quy trình cần thiết để đảm bảo hiệu suất làm việc của hệ thống. Các phương pháp bảo dưỡng hiệu quả bao gồm kiểm tra định kỳ, vệ sinh các bộ phận và thay thế các linh kiện hỏng hóc.

3.1. Kiểm Tra và Vệ Sinh Hệ Thống Điều Hòa

Kiểm tra định kỳ giúp phát hiện sớm các vấn đề trong hệ thống. Vệ sinh các bộ phận như giàn lạnh và giàn nóng cũng rất quan trọng để đảm bảo không khí lưu thông tốt và hiệu suất làm lạnh cao.

3.2. Thay Thế Linh Kiện Hỏng Hóc

Khi phát hiện các linh kiện hỏng hóc, cần thay thế ngay để tránh ảnh hưởng đến toàn bộ hệ thống. Việc sử dụng linh kiện chính hãng sẽ đảm bảo chất lượng và độ bền cho hệ thống.

IV. Kỹ Thuật Sửa Chữa Hệ Thống Điều Hòa Ô Tô

Khi hệ thống điều hòa không khí gặp sự cố, việc sửa chữa là cần thiết để khôi phục lại hiệu suất làm việc. Các kỹ thuật sửa chữa bao gồm thay thế linh kiện, nạp gas và kiểm tra áp suất hệ thống.

4.1. Quy Trình Thay Thế Linh Kiện

Quy trình thay thế linh kiện bao gồm việc tháo rời các bộ phận hỏng hóc, lắp đặt linh kiện mới và kiểm tra lại toàn bộ hệ thống để đảm bảo hoạt động bình thường.

4.2. Nạp Gas và Kiểm Tra Áp Suất

Nạp gas là một bước quan trọng trong việc sửa chữa hệ thống điều hòa. Cần kiểm tra áp suất để đảm bảo rằng hệ thống hoạt động hiệu quả và không có rò rỉ gas.

V. Ứng Dụng Thực Tiễn Của Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô

Việc bảo dưỡng hệ thống điều hòa không khí không chỉ giúp duy trì hiệu suất mà còn mang lại nhiều lợi ích cho người sử dụng. Các ứng dụng thực tiễn bao gồm tiết kiệm nhiên liệu, tăng tuổi thọ xe và cải thiện trải nghiệm lái xe.

5.1. Tiết Kiệm Nhiên Liệu Nhờ Bảo Dưỡng Định Kỳ

Hệ thống điều hòa hoạt động hiệu quả sẽ giúp tiết kiệm nhiên liệu. Việc bảo dưỡng định kỳ giúp giảm thiểu tải trọng cho động cơ, từ đó tiết kiệm chi phí nhiên liệu.

5.2. Tăng Tuổi Thọ Cho Xe Ô Tô

Bảo dưỡng hệ thống điều hòa không khí giúp kéo dài tuổi thọ cho xe. Các bộ phận được bảo trì tốt sẽ ít gặp sự cố hơn, từ đó giảm thiểu chi phí sửa chữa lớn.

VI. Kết Luận Về Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô

Bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô là một phần quan trọng trong việc duy trì hiệu suất và tuổi thọ của xe. Việc thực hiện đúng quy trình bảo dưỡng sẽ giúp người sử dụng tiết kiệm chi phí và nâng cao trải nghiệm lái xe.

6.1. Tương Lai Của Hệ Thống Điều Hòa Ô Tô

Với sự phát triển của công nghệ, hệ thống điều hòa không khí trên ô tô ngày càng được cải tiến. Các công nghệ mới sẽ giúp nâng cao hiệu suất và giảm thiểu tác động đến môi trường.

6.2. Lời Khuyên Cho Người Sử Dụng

Người sử dụng nên thực hiện bảo dưỡng định kỳ và kiểm tra hệ thống điều hòa thường xuyên để đảm bảo hiệu suất làm việc tốt nhất. Việc này không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn cho người lái và hành khách.

Trích đoạn nội dung tài liệu

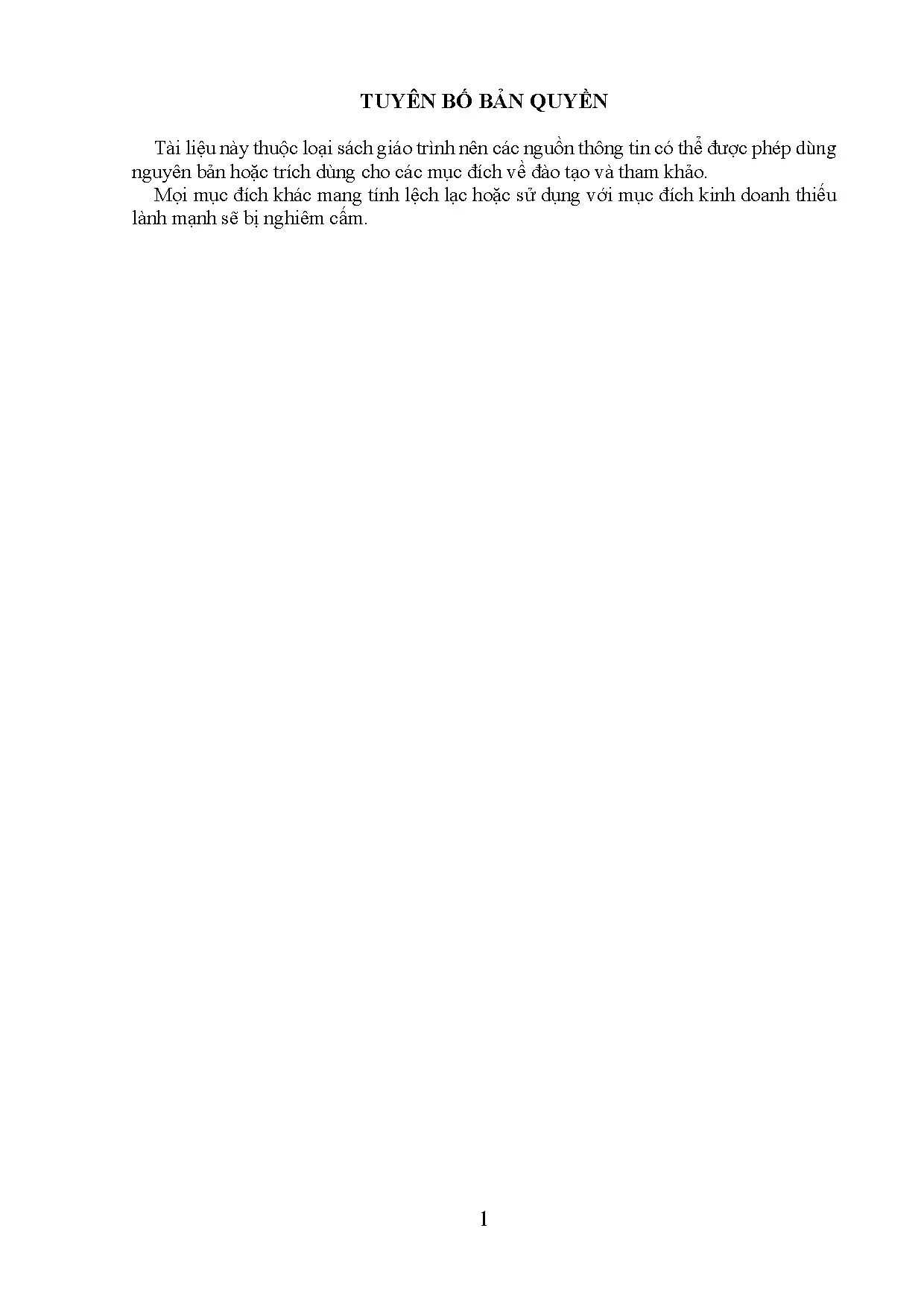

TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Hệ thống điều hòa không khí trên xe ô tô hiện nay là một hệ thống tiện ích không thể thiếu, một ô tô được trang bị hệ thống điều hòa không khí sẽ giúp cho người lái và hành khách cảm thấy thoải mái, mát dịu trên những chặng đường dài và nhất là trong những ngày nóng bức hay lạnh giá. Tài liệu này được biên soạn nhằm mục đích phục vụ học sinh sinh viên đang học nghề Công nghệ ô tô, Mô đun Bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô.

Hướng dẫn một số kiến thức về cấu tạo, nguyên lý làm việc và quy trình bảo dưỡng - sửa chữa về hệ thống điều hòa không khí trên ôtô, rất mong tập tài liệu này sẽ giúp ích một phần trong việc học tập của các em sinh viên. Trong quá trình biên soạn, không thể tránh được các sai sót, chúng tôi xin chân thành cảm ơn mọi góp ý bổ xung để tập tài liệu ngày càng hoàn chỉnh Cần Thơ, ngày 22 tháng 08 năm 2021. Tham gia biên soạn 1. Chủ biên: Lê Minh Thuấn 2.

Đồng chủ biên: Ngô Minh Nhựt 2 MỤC LỤC BÀI 1: SƠ ĐỒ CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ. Nhiệm vụ, yêu cầu của hệ thống điều hòa không khí trên ô tô. Sơ đồ cấu tạo và nguyên lý hoạt động của hệ thống điều hòa không khí trên ô tô. Sơ đồ cấu tạo của hệ thống.

Nguyên lý hoạt động của hệ thống.3 Lý thuyết cơ bản về nguyên lý làm lạnh và môi chất lạnh. Cấu tạo và nguyên lý làm việc của các bộ phận trong hệ thống điều hòa. Máy nén và các bộ phận lắp trên máy nén. Thiết bị trao đổi nhiệt.

Van giãn nở. Các bộ phận khác. Sơ đồ cấu tạo và nguyên lý hoạt động của hệ thống điều hòa không khí tự động trên ô tô. Khái niệm và các bộ phận.

Cấu tạo và nguyên lý hoạt động các bộ phận trong hệ thống. Thực hành tháo, lắp nhận dạng chi tiết của hệ thống. 47 BÀI 2: KỸ THUẬT THÁO – LẮP HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ. An toàn kỹ thuật khi tháo lắp hệ thống điều hòa không khí trên ô tô.1 Những điều cần chú ý khi tháo lắp hệ thống điều hòa không khí trên ô tô.

Các chất nguy hại đến hệ thống điều hòa không khí trên ô tô. Quy trình tháo, lắp hệ thống điều hòa không khí trên ô tô. Quy trình tháo. Quy trình lắp.

Thực hành tháo, lắp và thay thế các chi tiết trong hệ thống điều hòa không khí trên ô tô. 54 BÀI 3: KỸ THUẬT KIỂM TRA VÀ CHẨN ĐOÁN HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ. Đặc điểm sai hỏng và nguyên nhân:. Dụng cụ và thiết bị kiểm tra.

Dụng cụ kiểm tra. Thiết bị kiểm tra. Thực hành kiểm tra, chẩn đoán hệ thống điều hòa không khí trên ô tô. Kiểm tra hệ thống điều hòa không khí.

Chẩn đoán hệ thống điều hòa không khí. 74 BÀI 4: KỸ THUẬT BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ. Bảo dưỡng hệ thống điều hòa không khí trên ô tô. An toàn kỹ thuật.

Bảo dưỡng thường xuyên. Bảo dưỡng định kỳ. Thực hành sửa chữa hệ thống điều hòa không khí trên ô tô. Phương pháp lắp ráp bộ áp kế vào hệ thống điều hòa không khí.

Thu hồi gas trong hệ thống điều hòa không khí. Rút chân không hệ thống điều hòa không khí sau khi sửa chữa. Kỹ thuật nạp môi chất lạnh sau khi kiểm tra sửa chữa hệ thống. 88 4 CHƯƠNG TRÌNH MÔ ĐUN ĐÀO TẠO Tên mô đun: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ Mã số mô đun: MĐ 30 Thời gian mô đun: 75 giờ (Lý thuyết: 45 giờ; Thực hành: 27 giờ, Kiểm tra: 3 giờ).

VỊ TRÍ, TÍNH CHẤT CỦA MÔ ĐUN: - Vị trí của mô đun: Mô đun được bố trí dạy sau các môn học/ mô đun sau:, MĐ18, MĐ 19, MĐ 20, MĐ 21, MĐ 22, MĐ 23, MĐ 24, MĐ 25, MĐ 26, MĐ 27 - Tính chất: Mô đun chuyên môn nghề bắt buộc. MỤC TIÊU MÔ ĐUN: - Kiến thức: + Trình bày được yêu cầu, nhiệm vụ của hệ thống điều hòa không khí trên ô tô + Trình bày được sơ đồ cấu tạo và nguyên tắc hoạt động của hệ thống điều hòa không khí trên ô tô + Nêu được các hiện tượng, giải thích được nguyên nhân các sai hỏng và các phương pháp kiểm tra, sửa chữa hệ thống điều hòa không khí trên ô tô. - Kỹ năng: + Trình bày được phương pháp kiểm tra, chẩn đoán, bảo dưỡng và sửa chữa sai hỏng của hệ thống điều hòa không khí trên ô tô. + Lựa chọn được các thiết bị, dụng cụ và thực hiện được công việc sửa chữa, bảo dưỡng hệ thống điều hòa không khí trên ô tô.

+ Sử dụng đúng các dụng cụ phục vụ cho bảo dưỡng và sửa chữa đảm bảo chính xác và an toàn. + Chuẩn bị, bố trí và sắp xếp nơi làm việc vệ sinh an toàn và hợp lý. - Năng lực tự chủ và trách nhiệm: + Chấp hành nghiêm túc các quy định về kỹ thuật, an toàn và tiết kiệm trong bảo dưỡng, sửa chữa. + Có tinh thần trách nhiệm hoàn thành công việc đảm bảo chất lượng và đúng thời gian.

NỘI DUNG MÔ ĐUN: 1. Nội dung tổng quát và phân phối thời gian: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra Sơ đồ cấu tạo và nguyên lý làm việc của hệ 1 20 15 5 0 thống điều hòa không khí trên ô tô Kỹ thuật tháo – lắp hệ thống điều hòa không 2 20 10 9 1 khí trên ô tô Kỹ thuật kiểm tra và chẩn đoán hệ thống 3 20 10 9 1 điều hòa không khí trên ô tô Kỹ thuật bảo dưỡng và sửa chữa hệ thống 4 15 10 4 1 điều hòa không khí trên ô tô Cộng: 75 45 27 3 5 BÀI 1: SƠ ĐỒ CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ Giới thiệu chung: Bài học sẽ cung cấp cho Sinh Viên những khái niệm, nguyên lý hoạt động của các bộ phận trong hệ thống điều hòa không khí trên ô tô. Ngoài ra còn cung cấp kiến thức, hình ảnh để Sinh Viên nhận dạng cũng như trình tự tháo, lắp các bộ phận trong hệ thống điều hòa không khí trên ô tô. Mục tiêu: - Kiến thức: + Phát biểu đúng yêu cầu, nhiệm vụ của hệ thống điều hòa không khí trên ô tô.

+ Giải thích được cấu tạo và nguyên tắc hoạt động của hệ thống điều hòa không khí trên ô tô. - Kỹ năng: + Nhận dạng được các bộ phận, chi tiết trong hệ thống điều hòa không khí trên ô tô. - Năng lực tự chủ và trách nhiệm: + Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nhiệm vụ, yêu cầu của hệ thống điều hòa không khí trên ô tô.

Nhiệm vụ: Điều hòa không khí là một hệ thống quan trọng trên xe. Nó không những điều khiển nhiệt độ trong buồng lái, tuần hoàn không khí trong xe giúp cho hành khách trên xe cảm thấy dễ chịu trong những ngày nắng nóng mà còn giúp giữ độ ẩm và lọc sạch không khí. Ngày nay, điều hòa không khí trên xe còn có thể hoạt động một cách tự động nhờ các cảm biến và các ECU điều khiển. Điều hoà không khí cũng giúp loại bỏ các chất cản trở tầm nhìn như sương mù, băng đọng trên mặt trong của kính xe.

Để làm ấm không khí đi qua, hệ thống điều hòa không khí sử dụng ngay két nước như một két sưởi ấm. Két sưởi lấy nước làm mát động cơ đã được hâm nóng bởi động cơ và dùng nhiệt này để làm nóng không khí nhờ một quạt thổi vào xe, vì vậy nhiệt độ của két sưởi là thấp cho đến khi nước làm mát nóng lên. Vì lý do này, ngay sau khi động cơ khởi động két sưởi không làm việc. Yêu cầu: Máy lạnh ôtô phải đạt những yêu cầu: tạo được cảm giác thoải mái, mát mẻ cho người ngồi trong xe.

Khi nhiệt độ trong xe đã hạ xuống mức trung bình nói trên, máy nén phải tự động ngắt. Sau đó, khi nhiệt độ trong xe tăng lên khoảng 20C so với lúc tắt, máy nén phải tự động chạy trở lại. Quạt gió dàn lạnh phải chạy được nhiều tốc độ khác nhau. Ở tốc độ trung bình, quạt gió dàn lạnh phải đưa luồng gió đến được băng ghế cuối.

Quạt phải được thiết kế ở 3 tốc độ: chậm, trung bình, nhanh. Luồng gió của máy lạnh phải được phân bố tương đối đều khắp không gian trong xe.1: Sơ đồ tổng quát hệ thống điều hòa không khí trên ô tô 1. Kiểu phía trước Giàn lạnh của kiểu phía trước được gắn sau bảng đồng hồ và được nối với giàn sưởi. Quạt giàn lạnh được dẫn động bằng mô tơ quạt.

Gió từ bên ngoài hoặc không khí tuần hoàn bên trong được cuốn vào. Không khí đã làm lạnh (hoặc sấy) được đưa vào bên trong.2: Giàn lạnh phía trước b. Kiểu kép: Kiểu kép là kiểu kết hợp giữa kiểu phía trước với giàn lạnh phía sau được đặt trong khoang hành lý. Cấu trúc này không cho không khí thổi ra từ phía trước hoặc từ phía sau.

Kiểu kép cho năng suất lạnh cao hơn và nhiệt độ đồng đều ở mọi nơi trong xe.3: Giàn lạnh kiểu kép c. Kiểu kép treo trần: Kiểu này được sử dụng trong xe khách. Phía trước bên trong xe được bố trí hệ thống điều hòa kiểu phía trước kết hợp với giàn lạnh treo trần phía sau. Kiểu kép treo trần cho năng suất lạnh cao và nhiệt độ phân bố đều.4: Giàn lạnh treo trần 2.

Sơ đồ cấu tạo và nguyên lý hoạt động của hệ thống điều hòa không khí trên ô tô. Sơ đồ cấu tạo của hệ thống.5: Sơ đồ nguyên lý hệ thống điều hòa không khí trên ô tô 2. Nguyên lý hoạt động của hệ thống. Không khí được lấy từ bên ngoài vào và đi qua giàn lạnh.
