Tổng quan về giáo trình

Giáo trình mô đun "Bảo dưỡng hệ thống phanh cữ trong thiết bị cơ khí" (Mã số mô đun: MĐ 25) là tài liệu đào tạo chuyên môn nghề bắt buộc trong chương trình đào tạo ngành/nghề Bảo trì và sửa chữa thiết bị cơ khí tại Trường Cao đẳng Công nghiệp Nam Định (thuộc Bộ Công Thương), do kỹ sư Chu Hữu Được chủ biên và ban hành năm 2018. Mô đun được bố trí trong khối kiến thức chuyên môn nghề vào năm học cuối của khóa học, áp dụng cho cấp trình độ Trung cấp và Cao đẳng kỹ thuật.

Tổng thời lượng thực hiện mô đun là 120 giờ, phân bổ cụ thể gồm 14 giờ lý thuyết, 101 giờ thực hành/bài tập/thảo luận và 5 giờ kiểm tra định kỳ. Tỷ trọng thực hành chiếm hơn 84% thời lượng học tập, phản ánh định hướng đào tạo kỹ năng nghề trực tiếp trên thiết bị cơ khí.

Mục tiêu học tập (Learning Outcomes) của giáo trình xác định người học sau khi hoàn thành mô đun có khả năng:

  • Về kiến thức: Trình bày được cấu tạo, nguyên lý làm việc và đặc tính lắp ghép của các cơ cấu phanh, cữ trong các thiết bị cơ khí điển hình (máy tiện, máy phay, máy khoan).
  • Về kỹ năng: Lập được phiếu quy trình công nghệ; thực hiện thuần thục các bước tháo dỡ, tẩy rửa làm sạch, kiểm tra đo lường, sửa chữa nhỏ, gia công phục hồi, chế tạo thay thế, lắp ráp và chạy thử nghiệm thu hệ thống phanh cữ theo đúng tiêu chuẩn kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Chấp hành nghiêm ngặt các quy định an toàn lao động, vệ sinh công nghiệp, bảo hộ lao động và đạt chỉ tiêu năng suất.

Cấu trúc giáo trình tiếp cận theo logic quy trình công nghệ bảo trì phân xưởng thực tế: chuẩn bị kỹ thuật $\rightarrow$ tháo dỡ $\rightarrow$ tẩy rửa và kiểm tra $\rightarrow$ sửa chữa phục hồi chi tiết $\rightarrow$ lắp ráp $\rightarrow$ thử nghiệm và hiệu chỉnh. Điểm đặc thù của giáo trình là gắn kết trực tiếp nội dung kỹ thuật với các dòng máy công cụ thực tế như máy tiện T620, 1A62, 1K62, T6M16 và máy khoan K125.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành phần Mở đầu và 6 bài học chuyên đề bám sát trình tự công nghệ bảo trì:

[Bài 1: Công tác chuẩn bị]
[Bài 2: Tháo hệ thống phanh, cữ]
[Bài 3: Làm sạch và kiểm tra chi tiết]
[Bài 4: Sửa chữa và chuẩn bị chi tiết thay thế]
[Bài 5: Lắp hệ thống phanh, cữ]
[Bài 6: Thử hệ thống phanh, cữ & Nghiệm thu]
  • Phần Mở đầu (2 giờ lý thuyết): Giới thiệu vị trí, vai trò của hệ thống phanh cữ trong thiết bị cơ khí và tổng quan chương trình mô đun.
  • Bài 1: Công tác chuẩn bị trước khi bảo dưỡng hệ thống phanh, cữ (14 giờ: 2 LT - 12 TH):
    • Phân tích chức năng, yêu cầu và nguyên lý của các cơ cấu phanh: phanh côn (ly hợp ma sát côn dùng cho chuyển động quay nhỏ, tốc độ thấp), phanh ma sát đĩa (dùng trên máy tiện T620, 1A62, 1K62), phanh đai và phanh điện từ kết hợp rơ le tốc độ để hãm ngược động cơ dị bộ 3 pha.
    • Phân loại và nguyên lý cơ cấu cữ: cơ cấu hạn chế giới hạn (dừng cách vị trí nguy hiểm 3–4 mm, độ chính xác hành trình 0,5–1 mm bằng ngắt mạch điện hoặc ngắt xích truyền động qua ly hợp vấu, trục vít rơi) và cơ cấu hạn chế kích thước (dùng công tắc cuối hành trình hoặc công tắc tế vi đạt độ chính xác đến 1 $\mu\text{m}$, vấu tỳ cứng kết hợp ly hợp ma sát/ly hợp vấu/trục vít rơi tách thanh răng).
    • Quy trình lập phiếu công nghệ tháo lắp hệ thống điều khiển máy tiện T6M16; quy chuẩn an toàn nâng hạ với ba lăng thủy lực, pa lăng tay, cần trục quay và bảo hộ lao động.
  • Bài 2: Tháo hệ thống phanh, cữ (24 giờ: 3 LT - 20 TH - 1 KT): Hướng dẫn kỹ thuật tháo các cơ cấu điều khiển trên hộp tốc độ và hộp chạy dao của máy khoan K125. Trình tự tháo rời cụm, gom nhóm chi tiết, lập bảng kê danh mục/mã hiệu và biện pháp che đậy bảo quản chi tiết sau tháo.
  • Bài 3: Làm sạch và kiểm tra chi tiết sau khi tháo (8 giờ: 1 LT - 6 TH - 1 KT):
    • Cấu tạo, nguyên lý thiết bị làm sạch màng oxit sắt: máy mài khí nén cầm tay gắn bánh chải sợi kim loại đường kính 0,5–0,7 mm.
    • Thiết bị thùng rửa áp lực: cơ chế phun dung dịch tuần hoàn qua bơm bánh răng/cánh gạt với vận tốc phun đạt 100 m/s, màng lọc tinh, quy trình xoay góc $180^\circ$ và chu kỳ dọn cặn sau 10 chu kỳ rửa.
    • Bảng thành phần dung dịch tẩy dầu hóa học nóng ($80\text{–}90^\circ\text{C}$, thời gian 20–40 phút) chứa các muối $\text{NaOH}$, $\text{Na}_2\text{CO}_3$, $\text{Na}_3\text{PO}_4\cdot12\text{H}_2\text{O}$, $\text{Na}_2\text{SiO}_3$ cho kim loại đen, đồng và hợp kim nhôm/kẽm/chì.
    • Thao tác thổi khô bằng khí nén và đo kiểm phân loại chi tiết bằng thước cặp 1/20, panme.
  • Bài 4: Bảo dưỡng, sửa chữa nhỏ và chuẩn bị chi tiết thay thế (32 giờ: 3 LT - 28 TH - 1 KT):
    • Thông số công nghệ gia công cơ khí phục hồi: tiện, phay, bào, khoan (dải đường kính lỗ 0,1–80 mm), doa, mài, dũa nguội, cạo rà mặt phẳng/mặt cong kèm bảng tra cấp chính xác và độ nhẵn bề mặt ($Ra$).
    • Phương pháp hàn đắp và phương pháp phụ thêm từng phần kích thước. Quy trình sửa chữa phục hồi má phanh bị mòn: dũa bạt 6 mm hai mặt bên, vát mép đệm thép 45 ($20 \times 25 \times 4\text{ mm}$), kẹp ê tô hàn đính 4 điểm, hàn kín mép vát và dũa hoàn thiện.
    • Quy trình quấn chế tạo lò xo cầu phanh từ dây thép 60 ($\phi = 0,5\text{ mm}$, dài 200 mm), nhiệt luyện nung $800^\circ\text{C}$, tôi trong dầu công nghiệp CN30 và ram ở $300^\circ\text{C}$ trong 1 phút; kỹ thuật nắn thẳng trục cầu phanh trên bàn máp bằng tấm đệm mềm (đồng, nhôm lá, tôn).
  • Bài 5: Lắp hệ thống phanh, cữ (24 giờ: 2 LT - 21 TH - 1 KT): Quy định tập hợp phân loại chi tiết trước khi lắp; phân loại và phương pháp sử dụng dụng cụ lắp ráp cầm tay chế tạo từ thép cacbon 45, 50 (chìa vặn dẹt miệng hở/kín, cờ lê tuýp, súng bắn tuýp, các loại vam: vam 2 chấu, 3 chấu, vam chặn bi, vam đòn bẩy, vam giật, vam ép, tuốc nơ vít, kìm phanh); quy trình bôi trơn hệ thống điều khiển máy khoan K125.
  • Bài 6: Thử hệ thống phanh, cữ (16 giờ: 1 LT - 14 TH - 1 KT): Quy trình nghiệm thu thử nghiệm ở trạng thái máy tĩnh (máy chết) và trạng thái máy chạy; kiểm tra độ cứng vững mối ghép, độ nhạy cơ cấu và phương pháp xử lý sai sót kỹ thuật.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các khối kiến thức khoa học kỹ thuật nền tảng:

  • Nguyên lý máy và động học truyền dẫn: Cơ chế ngắt dòng truyền động cơ khí bằng ly hợp vấu, ly hợp ma sát, cơ cấu trục vít rơi và cơ chế hãm động cơ bằng rơ le tốc độ.
  • Lý thuyết ma sát và mài mòn: Động học ma sát trên phanh đai, phanh côn, phanh đĩa; cơ chế hình thành màng oxit và cặn bám dầu mỡ công nghiệp.
  • Tiêu chuẩn kỹ thuật và dung sai lắp ghép: Cấp chính xác gia công cơ khí (từ cấp 5 đến cấp 17) và độ nhám bề mặt ($Ra$ từ 0,1 $\mu\text{m}$ đến 100 $\mu\text{m}$) tương ứng với các phương pháp cắt gọt.
  • Vật liệu học và xử lý nhiệt: Đặc tính cơ lý của thép kết cấu cacbon (Thép 45, Thép 50), thép đàn hồi (Thép 60), môi trường tôi dầu CN30 và chế độ ram nhiệt độ thấp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác các thiết bị nâng hạ (ba lăng, cần cẩu), máy mài khí nén, thùng rửa áp lực, máy hàn hồ quang, thiết bị nhiệt luyện và các dụng cụ tháo lắp chuyên dụng (cờ lê lực, vam tháo vòng bi, kìm mở vòng phanh).
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ lắp ráp và sơ đồ khai triển; phân tích sai hỏng hình học, đo kiểm bằng thước cặp, panme, bàn máp để phân loại chính xác chi tiết thành 3 nhóm: dùng lại, sửa chữa nhỏ hoặc thay thế mới.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập phiếu quy trình công nghệ tháo lắp hoàn chỉnh; thực hiện sửa chữa đắp bù kích thước, quấn lò xo, nắn thẳng chi tiết trục và hiệu chỉnh hệ thống phanh cữ vận hành đúng thông số thiết kế.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp dạy học tích hợp theo định hướng năng lực thực hành nghề nghiệp, phân bổ qua 10 hoạt động học tập tuần tự:

[HĐ 1, 5: Học lý thuyết chuyên môn trên lớp]
[HĐ 2: Lập phiếu quy trình công nghệ]
[HĐ 3: Chuẩn bị dụng cụ, thiết bị tại xưởng]
[HĐ 4, 6, 7, 8, 9: Luyện tập thao tác kỹ năng thực xưởng]
(Tháo ➔ Rửa & Kiểm tra ➔ Sửa chữa ➔ Lắp ráp ➔ Chạy thử)
[HĐ 10: Thi kết thúc mô đun (Lý thuyết & Thực hành)]

Phương tiện và học liệu giảng dạy

Giảng viên sử dụng hệ thống học liệu và trang thiết bị chuyên biệt:

  • Phòng học lý thuyết trang bị máy chiếu, phim trong mô phỏng quy trình công nghệ sửa chữa chi tiết.
  • Xưởng thực hành cơ khí trang bị đầy đủ máy công cụ (máy tiện T6M16, máy khoan K125), bàn sửa chữa, bàn máp, bình khí nén, máy hàn điện, máy mài hai đá, thiết bị rửa chi tiết áp lực.
  • Học liệu văn bản: bản vẽ khai triển, bản vẽ sơ đồ bôi trơn, phiếu quy trình công nghệ mẫu, lý lịch máy và tài liệu phát tay về an toàn lao động.

Hình thức bài tập và tình huống thực xưởng

Bài tập thực hành được giao cụ thể theo từng phiếu công nghệ:

  1. Lập phiếu công nghệ tháo lắp hệ thống phanh cữ trên máy tiện T6M16.
  2. Tháo và phân loại cụm điều khiển hộp tốc độ, hộp chạy dao máy khoan K125.
  3. Pha chế dung dịch hóa học tẩy dầu mỡ kim loại đen theo đúng tỷ lệ thành phần và vận hành thùng rửa áp lực.
  4. Sửa chữa phục hồi má phanh mòn bằng phương pháp ghép tấm thép 45 hàn đính và dũa định hình.
  5. Gia công quấn lò xo thép 60 đường kính dây 0,5 mm và xử lý nhiệt tôi ram.

Phương pháp kiểm tra và đánh giá

Hệ thống đánh giá kết quả học tập gồm hai phần độc lập:

  • Đánh giá kiến thức: Bài thi trắc nghiệm khách quan về cấu tạo, nguyên lý, yêu cầu kỹ thuật và quy trình bảo dưỡng. Học viên phải trả lời chính xác từ 75% số câu hỏi trở lên.
  • Đánh giá kỹ năng: Kiểm tra thực hành trực tiếp tại xưởng theo phương pháp "Quan sát sự thực hiện có bảng kiểm". Học viên đạt yêu cầu khi thực hiện đúng từ 75% các tiêu chí kỹ thuật trong bảng kiểm (bao gồm thao tác chuẩn, độ chính xác lắp ghép, an toàn lao động và thời gian hoàn thành).

Điểm nổi bật và tính thực tiễn của giáo trình

  • Tính thực tiễn trên đối tượng thiết bị cụ thể: Giáo trình không trình bày lý thuyết trừu tượng mà xây dựng toàn bộ quy trình công nghệ trên các máy công cụ phổ biến trong hệ thống phân xưởng sản xuất: máy tiện T620, 1A62, 1K62, T6M16 và máy khoan đứng K125.
  • Tích hợp các phương án phục hồi công nghệ cao trong sửa chữa nhỏ: Giáo trình cung cấp các giải pháp gia công phục hồi chi tiết (hàn đắp, bù phụ kích thước, cạo rà, nắn trục, tôi ram lò xo) giúp xưởng sửa chữa tận dụng chi tiết cũ, giảm thiểu chi phí thay mới linh kiện.
  • Chuẩn hóa thông số chế độ gia công và xử lý hóa học: Tài liệu cung cấp bảng tra cứu định lượng chính xác:
    • Bảng thành phần dung dịch tẩy dầu hóa học cho từng nhóm kim loại (kim loại đen, hợp kim đồng, nhôm kẽm chì).
    • Bảng tra cấp chính xác và độ nhám $Ra$ cho 8 phương pháp gia công cắt gọt (tiện, phay, bào, khoan, doa, mài, dũa, cạo).
    • Thông số nhiệt luyện cụ thể: nung $800^\circ\text{C}$, làm nguội trong dầu CN30, ram $300^\circ\text{C}$ trong 1 phút.
  • Chuẩn hóa quy trình qua Phiếu công nghệ: Việc đưa kỹ năng lập phiếu công nghệ vào bài học đầu tiên giúp chuẩn hóa tác phong làm việc công nghiệp, yêu cầu người học phải xác định rõ trình tự tháo lắp, lựa chọn đúng chủng loại dụng cụ và dự trù vật tư trước khi thao tác.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên năm cuối hệ Cao đẳng và học sinh hệ Trung cấp thuộc các ngành nghề: Bảo trì và sửa chữa thiết bị cơ khí, Cắt gọt kim loại, Chế tạo máy hoặc Cơ khí bảo dưỡng.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Đọc hiểu bản vẽ cơ khí và bản vẽ khai triển thiết bị.
    • Kiến thức dung sai, đo lường kỹ thuật và sử dụng dụng cụ đo (thước cặp, panme, đồng hồ so).
    • Kỹ năng gia công nguội cơ bản và an toàn điện, an toàn cơ khí phân xưởng.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng giáo trình làm khung chuẩn để xây dựng kế hoạch bài giảng tích hợp, thiết kế các bài tập thực hành xưởng và biên soạn tiêu chí bảng kiểm đánh giá tay nghề.
  • Kỹ thuật viên bảo trì tại các doanh nghiệp: Tài liệu phục vụ tra cứu thông số kỹ thuật, quy trình tẩy rửa chi tiết máy và phương pháp sửa chữa nhỏ cơ cấu phanh cữ tại các trạm sửa chữa cơ khí công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với cấp độ đào tạo nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Trung cấp và Cao đẳng nghề Bảo trì và sửa chữa thiết bị cơ khí, thuộc khối kiến thức chuyên môn bắt buộc ở năm học cuối.

2. Người học cần đáp ứng những kiến thức nền nào trước khi học mô đun này?

Người học cần hoàn thành các học phần cơ sở kỹ thuật: Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường, Vật liệu học và xử lý nhiệt, Kỹ thuật nguội cơ bản và An toàn lao động.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết máy thông thường?

Giáo trình tập trung vào quy trình bảo dưỡng thực xưởng với hơn 84% thời lượng thực hành (101/120 giờ). Nội dung đi sâu vào thao tác tháo lắp, làm sạch hóa chất, sửa chữa phục hồi và nghiệm thu hệ thống phanh cữ trên các máy công cụ cụ thể (T620, 1A62, 1K62, T6M16, K125).

4. Làm thế nào để tự học và thực hành hiệu quả theo tài liệu?

Người học cần kết hợp việc nghiên cứu kỹ bản vẽ sơ đồ động học của máy, lập phiếu công nghệ tháo lắp trước khi vào xưởng, tuân thủ đúng bảng kiểm thao tác và thực hiện nghiêm ngặt các quy định an toàn nâng hạ, bảo hộ hóa chất.

5. Những tài liệu bổ trợ nào được nêu trong giáo trình?

Hệ thống tài liệu đi kèm gồm: lý lịch máy công cụ, bản vẽ khai triển thiết bị, bản vẽ sơ đồ bôi trơn, phiếu quy trình công nghệ tháo lắp mẫu, tài liệu hướng dẫn an toàn thiết bị nâng hạ và phần mềm mô phỏng hoạt động cơ cấu phanh cữ.

Kết luận

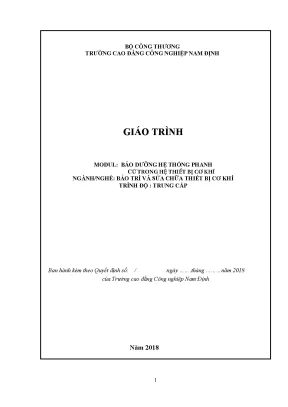

Giáo trình mô đun "Bảo dưỡng hệ thống phanh cữ trong thiết bị cơ khí" do Trường Cao đẳng Công nghiệp Nam Định ban hành cung cấp cấu trúc kiến thức và kỹ năng thực hành hoàn chỉnh về bảo trì hệ thống điều khiển động học máy cắt gọt kim loại.

Lộ trình học tập được thiết kế mạch lạc: nắm vững nguyên lý và lập phiếu công nghệ $\rightarrow$ tháo dỡ phân loại $\rightarrow$ làm sạch hóa học và đo kiểm $\rightarrow$ phục hồi gia công chi tiết $\rightarrow$ lắp ráp hoàn thiện $\rightarrow$ thử nghiệm nghiệm thu. Tài liệu là tài nguyên kỹ thuật quan trọng cho công tác đào tạo nghề bảo trì cơ khí và chuẩn hóa quy trình sửa chữa thiết bị công nghiệp.
