Đề Tài NCKH: Nghiên Cứu Chế Tạo Hệ Thống Xác Định Đặc Tính Lưu Lượng Phun Của Kim Phun Diesel Cao Áp

Tóm tắt nghiên cứu

  • Vấn đề nghiên cứu (Research Question): Làm thế nào để thiết kế, chế tạo một hệ thống thực nghiệm độc lập có chi phí tối ưu, có khả năng cung cấp và kiểm soát ổn định áp suất nhiên liệu cao áp (lên tới 1600 bar), điều khiển linh hoạt các chiến thuật phun đa tầng (phun mồi, phun chính, phun rải rác) và xác định chính xác đặc tính lưu lượng phun tức thời (rate of injection) của kim phun diesel Common Rail?
  • Phương pháp nghiên cứu (Methodology Snapshot): Nghiên cứu ứng dụng nguyên lý buồng đo thể tích không đổi của Zuech (Zeuch chamber method với thể tích $45\text{ cm}^3$, chịu áp nén $250\text{ bar}$). Hệ thống tích hợp bơm cao áp Denso HP3 dẫn động bởi motor 3 pha $2.2\text{ kW}$ điều khiển qua biến tần, khối vi điều khiển Arduino kết hợp mạch kích nhấc kim cao áp EDU ($80\text{V} - 120\text{V}$), cảm biến áp điện AVL GU12P, bộ khuếch đại Kistler 5010B và thiết bị thu thập xung Tektronix Oscilloscope. Tín hiệu đo được lọc nhiễu số qua thuật toán Bessel Lowpass Filter và tích phân số Simpson 1/3.
  • Kết quả then chốt (Key Findings): Hệ sinh thái thử nghiệm hoạt động ổn định trong dải áp suất $400 - 1600\text{ bar}$ với sai số điều khiển không quá $7.62%$. Hệ thống kiểm soát chính xác các chiến thuật phun $1$ lần, $2$ lần, $3$ lần và chế độ súc rửa $1000$ chu kỳ ở độ trễ mili-giây, trích xuất hoàn chỉnh đường đặc tính lưu lượng phun tức thời, độ trễ thủy lực và lượng phun chu trình.
  • Ý nghĩa thực tiễn (Implications): Tạo tiền đề kỹ thuật vững chắc để đánh giá tác động của các loại nhiên liệu sinh học (biodiesel) tới quá trình phun, hòa trộn và phát thải khí xả; đồng thời mang đến giải pháp thiết bị kiểm tra - phục hồi kim phun chất lượng cao, giá thành nội địa hóa cho đào tạo và dịch vụ kỹ thuật ô tô.

Bối cảnh và tầm quan trọng

Động cơ diesel giữ vai trò then chốt trong chuỗi cung ứng vận tải và công nghiệp nặng nhờ hiệu suất nhiệt vượt trội và tính kinh tế cao. Tuy nhiên, lượng phát thải các chất ô nhiễm độc hại như oxit nitơ ($\text{NO}_x$), hạt muội than ($\text{Soot/PM}$), hydrocacbon chưa cháy ($\text{HC}$) và cacbon monoxit ($\text{CO}$) từ động cơ diesel là nguyên nhân gây ô nhiễm không khí nghiêm trọng. Để đáp ứng các tiêu chuẩn khí thải ngày càng khắt khe từ Euro IV đến Euro VI, công nghệ phun dầu điện tử áp suất cao Common Rail kết hợp chiến thuật phun nhiều lần (multiple injection strategies) đã trở thành giải pháp cốt lõi.

Quá trình hình thành hòa khí và diễn biến cháy trong buồng đốt động cơ diesel chịu sự chi phối trực tiếp từ đặc tính tia phun: kích thước hạt sương, tầm với tia phun, góc mở tia phun, và quan trọng nhất là đặc tính lưu lượng phun tức thời theo thời gian (Injection Rate Profile). Việc điều chỉnh chính xác thời điểm phun, độ rộng xung phun và số lượng lần phun mồi có thể giảm lượng phát sinh $\text{NO}_x$ từ $73%$ đến $84%$ và cắt giảm trên $50%$ hàm lượng $\text{HC}$.

Mặc dù có vai trò thiết yếu, phần lớn các nghiên cứu trong nước trước đây chủ yếu tập trung vào mô phỏng lý thuyết trên các phần mềm như Diesel-RK hoặc AVL Boost/Fire mà thiếu công cụ thực nghiệm để kiểm chứng. Mặt khác, các băng thử kim phun Common Rail trên thị trường hiện nay (nhập khẩu từ Hàn Quốc, Trung Quốc, Châu Âu) đều có chi phí rất cao, tính năng đóng kín và khó tùy biến cho mục đích nghiên cứu học thuật chuyên sâu. Do đó, việc tự chủ thiết kế và chế tạo hệ thống đo đặc tính lưu lượng phun cao áp không chỉ lấp đầy khoảng trống nghiên cứu thực nghiệm trong nước mà còn mang tính cấp thiết nhằm phục vụ xu hướng thử nghiệm nhiên liệu tái tạo (biofuel/biodiesel).

Phương pháp luận và tiếp cận kỹ thuật

Hệ thống được phát triển dựa trên sự phối hợp đồng bộ giữa mô phỏng tính toán động lực học kết cấu (FEM), thiết kế mạch điều khiển công suất - vi xử lý nhúng và phương pháp đo thủy lực thực nghiệm Zuech.

1. Nguyên lý đo lưu lượng Zuech

Phương pháp Zuech dựa trên định luật bảo toàn khối lượng và tính đàn hồi nén của chất lỏng trong buồng kín có thể tích không đổi $V$: $$\dot{m}_{\text{measured}} = \frac{dm}{dt} = \frac{V}{K} \cdot \frac{dP}{dt}$$ Trong đó:

  • $V$: Thể tích buồng đo ($45\text{ cm}^3$).
  • $K$: Mô đun đàn hồi thể tích của nhiên liệu (Fuel Bulk Modulus).
  • $\frac{dP}{dt}$: Tốc độ biến thiên áp suất thu được từ cảm biến áp điện động học.

2. Thiết kế và chế tạo phần cứng

  • Buồng đo áp suất Zuech: Được chế tạo từ thép không gỉ AISI 304, gia công CNC chính xác cao. Kết cấu buồng đo đã được mô phỏng bền tĩnh trên phần mềm Solidworks Simulation ở áp suất nén $250\text{ bar}$. Kết quả cho thấy ứng suất Von Mises cực đại đạt $116.77\text{ MPa}$, nhỏ hơn nhiều so với giới hạn chảy của vật liệu ($\sigma_{ch} = 206.8\text{ MPa}$), đạt hệ số an toàn $n = 1.77$.
  • Cụm tạo áp suất cao: Sử dụng bơm piston Denso HP3, được dẫn động qua bộ truyền đai thang loại A bởi motor điện $3$ pha $2.2\text{ kW}$. Tốc độ motor được kiểm soát bằng biến tần Hitachi L100 kết hợp điều khiển van định lượng nhiên liệu SCV và van xả áp DRV.
  • Mạch điều khiển nhấc kim Electronic Driver Unit (EDU): Mạch tích hợp chuyển đổi DC/DC, khuếch đại điện áp $12\text{V}$ lên xung đỉnh $100\text{V}$ trong giai đoạn mở nhanh van từ kim phun Denso Solenoid G2 (động cơ Isuzu 4JJ1), sau đó duy trì điện áp giữ $12\text{V}$ nhằm hạn chế phát nhiệt cho cuộn dây điện từ.

3. Thu thập và xử lý tín hiệu

  • Cảm biến và thiết bị đo: Cảm biến áp suất động Piezoelectric AVL GU12P (dải đo $0 - 250\text{ bar}$, độ nhạy $15\text{ pC/bar}$, độ phi tuyến $0.3%$) được ghép nối với bộ khuếch đại điện tích Kistler Charge Amplifier 5010B. Thiết bị đo dao động ký Tektronix TBS2000 thu thập đồng bộ tín hiệu xung kích nhấc kim và độ tăng áp suất buồng đo.
  • Kỹ thuật xử lý số liệu: Dữ liệu điện áp thời gian thực được xử lý lọc nhiễu tín hiệu bằng thuật toán lọc thông thấp Bessel (Bessel lowpass filter), sau đó sử dụng phương pháp tích phân số Simpson 1/3 để tính toán tổng thể tích phun chu trình và xác định hệ số lưu lượng xả (discharge coefficient).

Phát hiện chính và kết quả thực nghiệm

Quá trình kiểm tra và hiệu chuẩn toàn diện hệ thống đã mang lại những kết quả kỹ thuật đáng chú ý:

1. Kiểm soát ổn định dải áp suất cao áp 400 – 1600 bar

Hệ thống bơm cao áp Denso HP3 và mạch điều khiển tích hợp duy trì áp suất phun cực kỳ ổn định trong suốt chu kỳ thử nghiệm $15$ phút ở từng dải áp suất. Độ lệch chuẩn đo được duy trì ở mức $15.7$, với sai số áp suất cực đại chỉ $7.62%$ ở vùng áp suất giới hạn $1600\text{ bar}$.

2. Độ kín khít vượt trội của buồng đo thể tích

Để mô phỏng chính xác áp suất cuối kỳ nén của động cơ diesel ($36 - 70\text{ bar}$ tương ứng tỷ số nén $14 - 23$), buồng đo Zuech được thử nghiệm rò rỉ ở áp suất nền tĩnh $80\text{ bar}$ và $100\text{ bar}$. Kết quả thực nghiệm ghi nhận tốc độ sụt áp trung bình cực nhỏ:

  • Ở $100\text{ bar}$: Tốc độ rò rỉ là $0.0411\text{ bar/s}$.
  • Ở $80\text{ bar}$: Tốc độ rò rỉ là $0.0151\text{ bar/s}$ (tương đương sụt $1\text{ bar}$ sau $66$ giây).

Với thời gian diễn ra một chu kỳ phun chỉ tính bằng mili-giây ($1.5 - 3.5\text{ ms}$), mức độ suy giảm áp suất này hoàn toàn không ảnh hưởng đến độ chính xác của phép đo biến thiên áp suất động $\Delta P$.

3. Khả năng đáp ứng chính xác các chiến thuật phun đa tầng

Mạch điều khiển EDU phối hợp cùng thuật toán thời gian thực trên Arduino và MATLAB cho phép hiện thực hóa xuất sắc các dạng xung điều khiển:

  • Chế độ phun đơn (Single Injection): Xung mở kim chuẩn xác từ $1.0\text{ ms}$ đến $3.0\text{ ms}$.
  • Chế độ phun kép (Pilot - Main Injection): Điều khiển linh hoạt thời gian phun mồi, khoảng chờ (dwell time) và thời gian phun chính.
  • Chế độ phun 3 giai đoạn (Pilot 1 - Pilot 2 - Main): Giúp giảm tốc độ tăng áp suất cháy cực đại trong xi lanh.
  • Chế độ súc rửa tự động: Thực hiện chuỗi $1000$ lần phun liên tục ở áp suất $800\text{ bar}$ để làm sạch muội than và kiểm tra lưu lượng hồi của van kim.

4. Nhận diện các thông số động học tia phun qua đồ thị Injection Rate

Thông qua việc trích xuất và lọc nhiễu đường cong tốc độ phun tức thời ($dq/dt$), các đặc trưng quan trọng của kim phun Denso Solenoid G2 được làm sáng tỏ:

  • Độ trễ thủy lực (Hydraulic Injection Delay): Khoảng thời gian từ thời điểm bắt đầu cấp xung điện áp cao ($SOE$) đến khi kim thực sự nhấc và nhiên liệu bắt đầu đi vào buồng đo ($SOI$).
  • Độ dốc mở kim (Opening Slope) và đóng kim (Closing Slope): Minh chứng cho tốc độ đáp ứng cơ học của lò xo và con trượt điện từ.
  • Thời gian phun hiệu dụng (Effective Injection Duration): Khoảng thời gian thực tế tính từ $SOI$ đến khi kết thúc phun ($EOI$).
  • Hệ số xả tia phun (Discharge Coefficient): Thể hiện hiệu quả thủy lực của các lỗ tia đầu kim phun (nozzle holes).

Đóng góp khoa học và giá trị ứng dụng

  1. Đóng góp lý luận và học thuật: Đề tài đã hoàn thiện quy trình tính toán, thiết kế buồng đo định tích Zuech và thiết lập thuật toán xử lý tín hiệu áp điện động, tạo ra cơ sở khoa học để nghiên cứu mối quan hệ giữa thông số điều khiển điện tử và động lực học dòng chảy nhiên liệu áp suất cao.
  2. Nội địa hóa và làm chủ công nghệ cao: Thành công trong việc tự chế tạo thiết bị thử nghiệm kim phun Common Rail với chi phí chỉ bằng một phần nhỏ so với thiết bị ngoại nhập, đồng thời sở hữu hoàn toàn mã nguồn điều khiển và thuật toán phân tích dữ liệu.
  3. Mở rộng nghiên cứu năng lượng sạch: Hệ thống là công cụ cốt lõi phục vụ nghiên cứu thử nghiệm các loại nhiên liệu mới như Diesel sinh học gốc dầu cọ (Palm Biodiesel), dầu dừa, dầu mỡ động vật hoặc nhiên liệu nhũ tương, đánh giá độ nhớt và khối lượng riêng ảnh hưởng như thế nào đến lưu lượng phun.
  4. Hỗ trợ thực hành và chuyển giao dịch vụ: Cung cấp giải pháp kỹ thuật thiết thực cho các trường đại học khối kỹ thuật trong công tác giảng dạy thực hành động cơ ô tô, cũng như chuyển giao cho các garage sửa chữa để chẩn đoán hư hỏng, kiểm tra mức độ mòn kim phun và xúc rửa cặn bẩn kim phun điện tử.

Đối tượng thụ hưởng và quan tâm

  • Giảng viên và Nhà nghiên cứu ngành Động lực - Ô tô: Ứng dụng hệ thống vào các đề tài nghiên cứu chuyên sâu về động lực học tia phun, quá trình cháy trong buồng đốt quang học và tối ưu hóa phát thải động cơ.
  • Kỹ sư R&D trong lĩnh vực Nhiên liệu và Động cơ: Khảo sát các đặc tính phun của phụ gia nhiên liệu, nhiên liệu sinh học tổng hợp thế hệ mới trước khi đưa vào thử nghiệm trên động cơ thực tế.
  • Kỹ thuật viên tại các trung tâm dịch vụ, garage bảo dưỡng ô tô: Sử dụng module điều khiển xung và áp suất cao để kiểm tra độ kín, lưu lượng hồi và làm sạch kim phun Common Rail thế hệ mới.
  • Sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô: Tiếp cận trực quan hệ thống thiết bị đo lường hiện đại, hiểu rõ nguyên lý vận hành của hệ thống nhiên liệu Common Rail và kỹ năng xử lý tín hiệu dao động ký.

Câu hỏi thường gặp (FAQ)

1. Điểm đột phá kỹ thuật quan trọng nhất của đề tài là gì?

Điểm đột phá là nghiên cứu đã chế tạo thành công một hệ sinh thái đo lường hoàn chỉnh từ phần cơ khí chịu áp cao ($1600\text{ bar}$), buồng đo Zuech ($250\text{ bar}$) đến mạch điều khiển xung nhấc kim EDU ($100\text{V}$) tốc độ cao và phần mềm xử lý tín hiệu số, giúp thu được đồ thị tốc độ phun tức thời chuẩn xác mà không cần phụ thuộc vào thiết bị nhập khẩu.

2. Phương pháp đo lưu lượng Zuech có ưu điểm gì so với phương pháp đo truyền thống của Bosch?

Phương pháp Zuech sử dụng một buồng kín thể tích nhỏ nén sẵn nhiên liệu có gắn cảm biến áp suất động, giúp đo trực tiếp sự biến thiên áp suất $\Delta P(t)$ của từng chu kỳ phun đơn lẻ một cách tức thì. Phương pháp này có cấu cấu cơ khí nhỏ gọn hơn so với ống dẫn dài đo sóng áp suất của phương pháp Bosch, rất thích hợp cho việc bố trí phòng thí nghiệm.

3. Kết quả đo của hệ thống có khả năng áp dụng cho các dòng kim phun khác không?

Hoàn toàn có thể. Hệ thống được thiết kế theo dạng module hóa với adapter tháo lắp linh hoạt. Ngoài kim phun solenoid Denso G2, hệ thống có thể điều chỉnh để đo và kiểm tra kim phun từ các hãng khác như Bosch, Delphi, hoặc kim phun áp điện (Piezo Injector) thông qua việc tinh chỉnh thông số điện áp kích nhấc kim.

4. Làm thế nào để loại bỏ nhiễu tín hiệu áp suất trong quá trình phun?

Tín hiệu điện tích thu được từ cảm biến áp điện AVL GU12P qua bộ khuếch đại Kistler 5010B thường có sóng phản xạ thủy lực tần số cao. Nhóm nghiên cứu đã ứng dụng thuật toán lọc thông thấp Bessel (Bessel lowpass filter), giúp triệt tiêu các hài nhiễu dao động cơ học mà vẫn giữ nguyên dạng biên dạng dốc của đường cong phun thực tế.

5. Hướng phát triển tiếp theo của hệ thống này là gì?

Hướng nghiên cứu tiếp theo bao gồm tích hợp buồng cháy quang học định tích (Constant Volume Combustion Chamber - CVCC) kết hợp hệ thống camera quay tốc độ cao (High-speed camera) và kỹ thuật chiếu sáng Laser Schlieren để khảo sát đồng thời cả trường tia phun hình học lẫn quy luật lưu lượng phun.

Kết luận

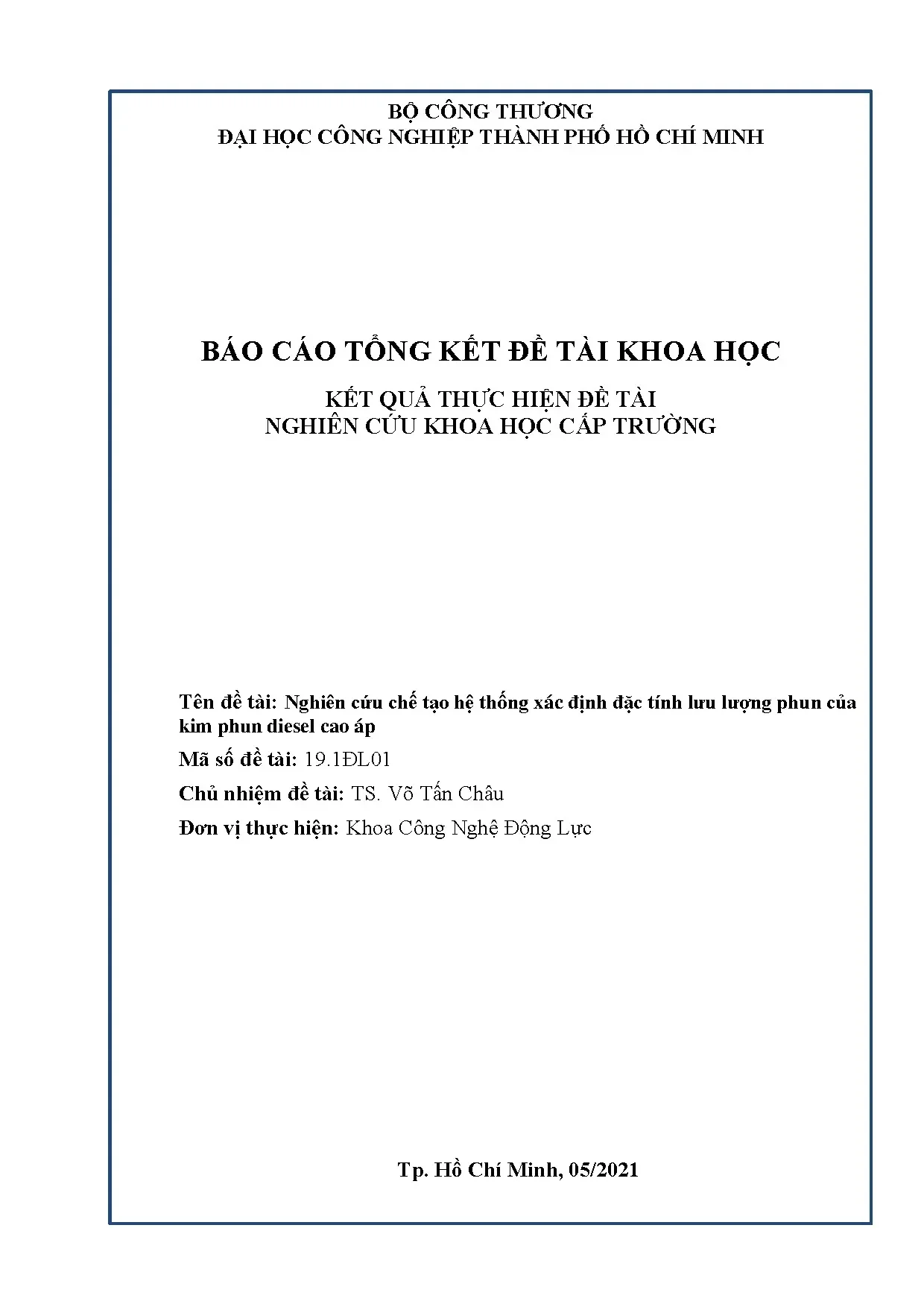

Đề tài nghiên cứu khoa học "Nghiên cứu chế tạo hệ thống xác định đặc tính lưu lượng phun của kim phun diesel cao áp" do TS. Võ Tấn Châu và nhóm nghiên cứu tại Trường Đại học Công nghiệp TP.HCM thực hiện đã giải quyết trọn vẹn mục tiêu thiết kế và thực nghiệm đo lường tia phun Common Rail. Công trình là sự kết hợp chặt chẽ giữa cơ khí chính xác, điện tử công suất và thuật toán xử lý dữ liệu đo lường tiên tiến. Kết quả của đề tài không chỉ đóng góp một bài báo khoa học chất lượng trên Tạp chí Khoa học và Công nghệ mà còn mang lại một sản phẩm phần cứng hoàn chỉnh, sẵn sàng mở rộng cho các nghiên cứu chuyên sâu về nhiên liệu sạch và ứng dụng đào tạo chuyển giao công nghệ ô tô.
