Hệ thống thu thập thông tin môi trường cho nông nghiệp và hỗ trợ điều chỉnh điều kiện môi trường phù hợp cho cây dưa lưới

Tìm hiểu về hệ thống thu thập thông tin môi trường cho nông nghiệp, giúp điều chỉnh điều kiện phù hợp cho cây dưa lưới, tăng năng suất và chất lượng.

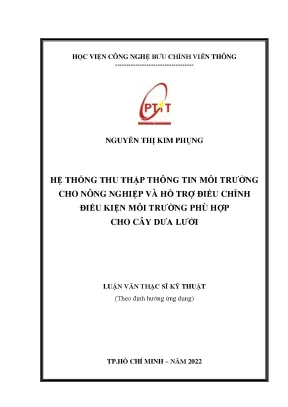

• Tác giả: Nguyễn Thị Kim Phăng
• Người hướng dẫn: PGS.TS Đinh Đức Anh
• Trường học: Học Viện Công Nghệ Bưu Chính Viễn Thông
• Chuyên ngành: Hệ Thống Thông Tin
• Đề tài: Hệ Thống Thu Thập Thông Tin Môi Trường Cho Nông Nghiệp Và Hỗ Trợ Điều Chỉnh Điều Kiện Môi Trường Phù Hợp Cho Cây Dưa Lưới
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2022
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG
• DANH MỤC CHỮ VIẾT TẮT
• 1. CHƯƠNG 1: NGHIÊN CỨU TỔNG QUAN
• 1.1. Mạng cảm biến không dây
• 1.2. Các phương thức truyền dữ liệu không dây
• 1.3. Giao thức truyền dữ liệu
• 2. CHƯƠNG 2: PHÂN TÍCH THIẾT KẾ HỆ THỐNG
• 2.1. Phương án truyền dữ liệu không dây giao thức Modbus kết hợp sóng không dây RF
• 2.2. Trung tâm thu thập dữ liệu
• 3. CHƯƠNG 3: TRIỂN KHAI XÂY DỰNG ỨNG DỤNG
• 3.1. Triển khai hệ thống
• 3.2. Triển khai thực nghiệm hệ thống
• 4. CHƯƠNG 4: ĐÁNH GIÁ KẾT QUẢ THỬ NGHIỆM
• 4.1. Nhận xét kết quả thử nghiệm ứng dụng
• 4.2. Hướng nghiên cứu mở rộng
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hệ Thống Thu Thập Thông Tin Nông Nghiệp 55

Nông nghiệp truyền thống phụ thuộc lớn vào yếu tố tự nhiên. Khí hậu, thời tiết, và thổ nhưỡng quyết định loại cây trồng và năng suất. Tuy nhiên, ngành nông nghiệp đang đối mặt với nhiều thách thức: dịch bệnh, yêu cầu khắt khe về chất lượng sản phẩm, và biến đổi khí hậu. Ứng dụng khoa học và công nghệ, đặc biệt là IoT nông nghiệp, đang trở thành xu hướng tất yếu. Một hệ thống thu thập thông tin môi trường hiệu quả có thể giúp người nông dân quản lý vườn trồng tốt hơn, từ đó cải thiện năng suất và chất lượng. Tây Ninh đang chú trọng phát triển nông nghiệp công nghệ cao, đòi hỏi ứng dụng rộng rãi các giải pháp nông nghiệp thông minh. Bài viết này tập trung vào việc xây dựng hệ thống thu thập thông tin môi trường cho cây dưa lưới, một loại cây trồng có giá trị kinh tế cao.

1.1. Vai Trò Của Cảm Biến Môi Trường Nông Nghiệp

Các cảm biến môi trường nông nghiệp đóng vai trò then chốt trong việc thu thập dữ liệu quan trọng. Chúng bao gồm cảm biến nhiệt độ, độ ẩm, ánh sáng và pH. Dữ liệu này cung cấp thông tin chi tiết về điều kiện sinh trưởng của cây trồng. Phân tích dữ liệu này giúp người nông dân đưa ra quyết định chính xác về tưới tiêu, bón phân và các biện pháp can thiệp khác. Hệ thống giám sát môi trường nông nghiệp sử dụng các cảm biến này để theo dõi liên tục các yếu tố quan trọng, đảm bảo cây trồng phát triển trong điều kiện tối ưu.

1.2. Ưu Điểm Của Hệ Thống Thu Thập Dữ Liệu Thời Tiết

Việc thu thập dữ liệu thời tiết nông nghiệp là yếu tố quan trọng để dự đoán và phòng tránh các rủi ro. Các cảm biến thời tiết có thể đo lường nhiệt độ, độ ẩm, lượng mưa và tốc độ gió. Dữ liệu này giúp người nông dân đưa ra quyết định về thời điểm gieo trồng, thu hoạch và các biện pháp bảo vệ cây trồng khỏi các điều kiện thời tiết bất lợi. Hệ thống cảnh báo sớm trong nông nghiệp sử dụng dữ liệu thời tiết để cảnh báo về các nguy cơ như sương giá, hạn hán hoặc lũ lụt, giúp người nông dân giảm thiểu thiệt hại.

II. Thách Thức Vấn Đề Với Môi Trường Trồng Dưa Lưới 59

Trồng dưa lưới đòi hỏi kiểm soát chặt chẽ các yếu tố môi trường. Nhiệt độ, độ ẩm, ánh sáng, và dinh dưỡng cần được duy trì ở mức tối ưu để đảm bảo năng suất và chất lượng. Biến đổi khí hậu gây ra nhiều thách thức, bao gồm sự thay đổi đột ngột của thời tiết, tăng tần suất các hiện tượng thời tiết cực đoan, và sự lan truyền của dịch bệnh. Người nông dân cần các công cụ và giải pháp để đối phó với những thách thức này. Giải pháp IoT cho dưa lưới có thể giúp tự động hóa quá trình kiểm soát môi trường và giảm thiểu rủi ro.

2.1. Tầm Quan Trọng của Điều Khiển Môi Trường Cho Dưa Lưới

Điều khiển môi trường cho dưa lưới là yếu tố quyết định đến sự thành công của vụ mùa. Nhiệt độ quá cao hoặc quá thấp có thể ảnh hưởng đến quá trình sinh trưởng và phát triển của cây. Độ ẩm không phù hợp có thể gây ra các bệnh nấm. Ánh sáng không đủ có thể làm giảm năng suất. Do đó, việc kiểm soát và điều chỉnh các yếu tố này là rất quan trọng. Hệ thống giám sát môi trường nông nghiệp cung cấp thông tin chính xác về các yếu tố này, giúp người nông dân đưa ra quyết định kịp thời.

2.2. Giải Pháp Tưới Tiêu Tự Động Cho Dưa Lưới Hiệu Quả Cao

Tưới tiêu tự động cho dưa lưới giúp tiết kiệm nước và đảm bảo cung cấp đủ nước cho cây trồng. Hệ thống này sử dụng các cảm biến độ ẩm đất để xác định khi nào cần tưới. Lượng nước tưới được điều chỉnh phù hợp với nhu cầu của cây trồng, tránh tình trạng tưới quá nhiều hoặc quá ít. Giải pháp tiết kiệm nước cho nông nghiệp không chỉ giúp giảm chi phí mà còn bảo vệ nguồn tài nguyên nước quý giá.

III. Phương Pháp Xây Dựng Hệ Thống IoT Cho Cây Dưa Lưới 57

Xây dựng hệ thống IoT cho cây dưa lưới đòi hỏi sự kết hợp giữa phần cứng và phần mềm. Phần cứng bao gồm các cảm biến, bộ vi điều khiển, và thiết bị truyền thông. Phần mềm bao gồm các ứng dụng để thu thập, xử lý, và hiển thị dữ liệu. Việc lựa chọn các thành phần phù hợp và tích hợp chúng một cách hiệu quả là rất quan trọng. Quan trọng là việc tích hợp dữ liệu, phân tích dữ liệu nông nghiệp để đưa ra các quyết định đúng đắn. Công nghệ IoT trong nông nghiệp mang lại khả năng giám sát và điều khiển từ xa, giúp người nông dân quản lý trang trại một cách hiệu quả.

3.1. Lựa Chọn Cảm Biến Môi Trường Nông Nghiệp Phù Hợp

Việc lựa chọn cảm biến môi trường nông nghiệp phù hợp phụ thuộc vào loại cây trồng và điều kiện môi trường cụ thể. Các cảm biến cần phải có độ chính xác cao, độ bền tốt, và khả năng hoạt động ổn định trong điều kiện khắc nghiệt. Các cảm biến đo nhiệt độ, độ ẩm, ánh sáng cho dưa lưới cần phải được hiệu chuẩn thường xuyên để đảm bảo độ chính xác của dữ liệu.

3.2. Ứng Dụng Phần Mềm Quản Lý Nông Nghiệp Hiệu Quả

Phần mềm quản lý nông nghiệp giúp người nông dân theo dõi và quản lý các hoạt động trong trang trại. Phần mềm này có thể thu thập dữ liệu từ các cảm biến, hiển thị dữ liệu dưới dạng biểu đồ và báo cáo, và cung cấp các công cụ phân tích dữ liệu. Phần mềm cũng có thể tích hợp với các hệ thống khác như hệ thống tưới tiêu tự động và hệ thống bón phân tự động.

IV. Ứng Dụng Kết Quả Giải Pháp IoT Cho Dưa Lưới 58

Ứng dụng IoT cho cây trồng, đặc biệt là dưa lưới, mang lại nhiều lợi ích thiết thực. Hệ thống giúp kiểm soát chặt chẽ các yếu tố môi trường, giảm thiểu rủi ro, và tăng năng suất. Nghiên cứu cho thấy việc sử dụng giải pháp IoT cho dưa lưới có thể tăng năng suất lên đến 20-30%. Hệ thống cũng giúp giảm chi phí lao động và tiết kiệm nước. Dữ liệu thu thập được từ hệ thống có thể được sử dụng để cải thiện quy trình sản xuất và đưa ra các quyết định chính xác hơn. Giải pháp tăng năng suất dưa lưới thông qua IoT đang trở nên phổ biến.

4.1. Giám Sát Cảnh Báo Với Dữ Liệu Môi Trường Nông Nghiệp

Dữ liệu môi trường nông nghiệp được thu thập và phân tích liên tục để đưa ra các cảnh báo sớm về các vấn đề tiềm ẩn. Ví dụ, nếu nhiệt độ quá cao, hệ thống sẽ cảnh báo người nông dân để thực hiện các biện pháp làm mát. Nếu độ ẩm quá thấp, hệ thống sẽ tự động kích hoạt hệ thống tưới tiêu. Hệ thống cảnh báo sớm trong nông nghiệp giúp người nông dân phản ứng nhanh chóng và giảm thiểu thiệt hại.

4.2. Tối Ưu Quản Lý Dinh Dưỡng Cho Dưa Lưới Với IoT

Quản lý dinh dưỡng cho dưa lưới là một yếu tố quan trọng để đảm bảo chất lượng và năng suất. Hệ thống giám sát môi trường nông nghiệp cung cấp thông tin về độ pH của đất và hàm lượng các chất dinh dưỡng. Dựa trên dữ liệu này, người nông dân có thể điều chỉnh lượng phân bón phù hợp để đảm bảo cây trồng nhận đủ dinh dưỡng cần thiết. Nông nghiệp chính xác giúp tối ưu hóa việc sử dụng phân bón và giảm thiểu tác động tiêu cực đến môi trường.

V. Triển Vọng Phát Triển Hệ Thống Thu Thập Thông Tin 55

Hệ thống thu thập thông tin môi trường cho nông nghiệp, đặc biệt là cho cây dưa lưới, có tiềm năng phát triển rất lớn trong tương lai. Với sự tiến bộ của công nghệ IoT và trí tuệ nhân tạo, chúng ta có thể mong đợi các hệ thống ngày càng thông minh hơn, có khả năng tự động hóa nhiều quy trình và đưa ra các quyết định chính xác hơn. Nông nghiệp thông minh sẽ trở thành xu hướng chủ đạo, giúp người nông dân sản xuất ra các sản phẩm chất lượng cao với chi phí thấp.

5.1. Tích Hợp Phân Tích Dữ Liệu Nông Nghiệp Nâng Cao

Việc tích hợp phân tích dữ liệu nông nghiệp nâng cao sẽ giúp người nông dân hiểu rõ hơn về các yếu tố ảnh hưởng đến năng suất và chất lượng cây trồng. Các thuật toán Machine Learning có thể được sử dụng để dự đoán năng suất, phát hiện bệnh tật, và tối ưu hóa quy trình sản xuất.

5.2. Mở Rộng Ứng Dụng IoT Cho Cây Trồng Đa Dạng

Việc mở rộng ứng dụng IoT cho cây trồng đa dạng sẽ giúp người nông dân quản lý trang trại một cách toàn diện hơn. Các hệ thống có thể được tích hợp để theo dõi và điều khiển các yếu tố như tưới tiêu, bón phân, và kiểm soát dịch bệnh. Từ đó, giúp cho ngành nông nghiệp phát triển bền vững và hiệu quả hơn.

VI. Kết Luận IoT Thay Đổi Ngành Trồng Dưa Lưới Như Thế Nào 59

Tóm lại, hệ thống thu thập thông tin môi trường cho nông nghiệp là một giải pháp hiệu quả để cải thiện năng suất và chất lượng dưa lưới. Công nghệ IoT trong nông nghiệp mang lại nhiều lợi ích thiết thực, bao gồm kiểm soát chặt chẽ các yếu tố môi trường, giảm thiểu rủi ro, tiết kiệm chi phí, và tăng năng suất. Với sự phát triển của công nghệ, chúng ta có thể mong đợi các hệ thống ngày càng thông minh hơn và đóng góp lớn hơn vào sự phát triển của ngành nông nghiệp.

6.1. Giải Pháp IoT Cho Dưa Lưới Tiết Kiệm Chi Phí

Giải pháp IoT cho dưa lưới không chỉ giúp tăng năng suất mà còn giúp tiết kiệm chi phí. Việc tự động hóa các quy trình giúp giảm chi phí lao động và tiết kiệm nước. Việc tối ưu hóa việc sử dụng phân bón giúp giảm chi phí phân bón và giảm thiểu tác động tiêu cực đến môi trường.

6.2. Nông Nghiệp Chính Xác Hướng Tới Nền Nông Nghiệp Bền Vững

Nông nghiệp chính xác giúp tối ưu hóa việc sử dụng tài nguyên và giảm thiểu tác động tiêu cực đến môi trường. Việc sử dụng cảm biến môi trường nông nghiệp và phân tích dữ liệu nông nghiệp giúp người nông dân đưa ra các quyết định chính xác và hiệu quả hơn.

Nội dung chính

Tổng quan nghiên cứu

Nông nghiệp truyền thống đang đối mặt với nhiều thách thức như biến đổi khí hậu, dịch bệnh và yêu cầu ngày càng cao về chất lượng sản phẩm. Tỉnh Tây Ninh, một vùng trọng điểm nông nghiệp của Đông Nam Bộ, hiện vẫn chủ yếu dựa vào điều kiện tự nhiên và các phương pháp canh tác truyền thống. Việc ứng dụng công nghệ cao, đặc biệt là hệ thống thu thập thông tin môi trường, là cần thiết để nâng cao năng suất và chất lượng cây trồng, trong đó có cây dưa lưới – một loại cây có giá trị kinh tế cao. Mục tiêu nghiên cứu là xây dựng hệ thống thu thập thông tin môi trường cho nông nghiệp, hỗ trợ điều chỉnh điều kiện môi trường phù hợp cho cây dưa lưới trong nhà kính tại Tây Ninh, với phạm vi thực nghiệm trong một giai đoạn sinh trưởng của cây dưa lưới.

Hệ thống được thiết kế nhằm thu thập các thông số môi trường quan trọng như nhiệt độ, độ ẩm không khí, độ ẩm đất, ánh sáng và độ pH, từ đó hỗ trợ người nông dân giám sát và điều chỉnh môi trường trồng trọt một cách chính xác và kịp thời. Việc triển khai hệ thống này không chỉ giúp tăng năng suất cây trồng mà còn góp phần phát triển nông nghiệp công nghệ cao, hướng tới nền nông nghiệp thông minh và bền vững. Theo ước tính, việc áp dụng hệ thống có thể giúp giảm thiểu chi phí đầu tư và tiết kiệm năng lượng, đồng thời mở rộng quy mô ứng dụng trong tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Mạng cảm biến không dây (Wireless Sensor Network - WSN): Mạng gồm nhiều node cảm biến thu thập dữ liệu môi trường phân tán, truyền về trung tâm xử lý qua kết nối không dây. WSN có ưu điểm triển khai dễ dàng, linh hoạt trong môi trường nông nghiệp, giúp giám sát chính xác các điều kiện sinh trưởng của cây trồng.

• Giao thức truyền thông Modbus RTU: Là giao thức truyền thông công nghiệp phổ biến, hoạt động theo mô hình Master-Slave, đảm bảo tính ổn định, độ tin cậy cao trong truyền nhận dữ liệu giữa các thiết bị cảm biến và bộ điều khiển.

• Giao thức UART (Universal Asynchronous Receiver Transmitter): Giao tiếp nối tiếp không đồng bộ, dùng để truyền dữ liệu giữa các module trong hệ thống, đảm bảo truyền tải dữ liệu chính xác với tốc độ phù hợp.

• Giao thức MQTT (Message Queue Telemetry Transport): Giao thức truyền thông nhẹ, theo mô hình publish/subscribe, tối ưu băng thông và độ tin cậy trong môi trường mạng không ổn định, phù hợp cho việc truyền dữ liệu từ gateway lên server.

Các khái niệm chính bao gồm: node cảm biến (gồm các cảm biến nhiệt độ, độ ẩm, ánh sáng, pH), module RF SI4463 433MHz, vi xử lý STM8C005K6T6, máy tính nhúng Orange Pi Zero, và hệ thống giám sát qua giao diện web.

Phương pháp nghiên cứu

Nghiên cứu được thực hiện theo các bước:

• Thu thập tài liệu: Tổng hợp các thông số môi trường phù hợp cho cây dưa lưới trong từng giai đoạn sinh trưởng, các công nghệ cảm biến và truyền thông không dây hiện có.

• Thiết kế hệ thống: Lựa chọn công nghệ truyền dữ liệu không dây RF kết hợp giao thức Modbus RTU để xây dựng mạng cảm biến không dây gồm 2 node cảm biến, 1 node cơ sở và 1 gateway.

• Triển khai thực nghiệm: Lắp đặt hệ thống tại nhà kính trồng dưa lưới ở Tây Ninh với diện tích 20x50m, thu thập dữ liệu môi trường trong một giai đoạn sinh trưởng.

• Phân tích dữ liệu: Sử dụng giao thức MQTT để truyền dữ liệu lên server, xây dựng dashboard giám sát thời gian thực, lưu trữ và phân tích dữ liệu lịch sử.

• Đánh giá kết quả: So sánh dữ liệu thu thập được với ngưỡng tiêu chuẩn môi trường cho cây dưa lưới, đánh giá hiệu quả hệ thống trong việc hỗ trợ điều chỉnh điều kiện môi trường.

Cỡ mẫu gồm 2 node cảm biến, mỗi node trang bị 4 cảm biến (nhiệt độ, độ ẩm không khí, độ ẩm đất, ánh sáng). Phương pháp chọn mẫu là khảo sát thực địa tại nhà kính trồng dưa lưới. Phân tích dữ liệu dựa trên so sánh các thông số môi trường với ngưỡng tiêu chuẩn và đánh giá khả năng cảnh báo, điều khiển tự động của hệ thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả thu thập dữ liệu môi trường: Hệ thống thu thập dữ liệu với chu kỳ 1-2 phút/lần, đảm bảo độ chính xác cao với sai số nhiệt độ ±2ºC, độ ẩm ±5%RH. Dữ liệu được truyền không dây ổn định trong phạm vi 1km, phù hợp với quy mô nhà kính.

2. Khả năng giám sát và cảnh báo: Dashboard hiển thị dữ liệu thời gian thực, cho phép xem lại lịch sử theo ngày. Hệ thống tự động cảnh báo khi nhiệt độ vượt ngưỡng 25-30ºC hoặc dưới 15ºC, độ ẩm đất ngoài ngưỡng 75-80%, giúp người trồng kịp thời điều chỉnh.

3. Điều khiển tự động thiết bị: Hệ thống hỗ trợ điều khiển từ xa các thiết bị như mái che, quạt thông gió, bơm tưới nước dựa trên dữ liệu thu thập, giúp duy trì điều kiện môi trường tối ưu cho cây dưa lưới.

4. Tiết kiệm chi phí và năng lượng: So với các công nghệ truyền thông không dây khác như ZigBee, LoRa, hệ thống sử dụng RF tùy biến với chip SI4463 và MCU STM8S005 có chi phí thấp, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, phù hợp với điều kiện thực tế tại Tây Ninh.

Thảo luận kết quả

Nguyên nhân thành công của hệ thống là do lựa chọn công nghệ RF tùy biến kết hợp giao thức Modbus RTU, giúp truyền dữ liệu ổn định và tiết kiệm năng lượng. So với các nghiên cứu trước đây sử dụng LoRa hay ZigBee, hệ thống này có ưu điểm về chi phí và khả năng mở rộng linh hoạt. Việc tích hợp máy tính nhúng Orange Pi Zero làm gateway và sử dụng giao thức MQTT giúp dữ liệu được truyền tải liên tục, dễ dàng giám sát và điều khiển từ xa.

Biểu đồ thể hiện sự biến động nhiệt độ, độ ẩm trong nhà kính theo thời gian thực có thể minh họa rõ ràng hiệu quả giám sát của hệ thống. Bảng so sánh chi phí và năng lượng tiêu thụ giữa các công nghệ truyền thông cũng làm nổi bật ưu điểm của giải pháp đề xuất.

Hệ thống không chỉ giúp nâng cao năng suất và chất lượng cây dưa lưới mà còn góp phần thúc đẩy phát triển nông nghiệp công nghệ cao tại Tây Ninh, phù hợp với định hướng phát triển kinh tế - xã hội của tỉnh đến năm 2030.

Đề xuất và khuyến nghị

1. Mở rộng quy mô hệ thống: Triển khai thêm các node cảm biến tại nhiều khu vực trong nhà kính và ngoài trời để giám sát toàn diện hơn, nâng số lượng node lên 10-20 trong vòng 1 năm tới, do các đơn vị quản lý nông nghiệp và doanh nghiệp nông nghiệp thực hiện.

2. Tích hợp thêm cảm biến mới: Bổ sung cảm biến đo pH đất, nồng độ CO2 và các chỉ số dinh dưỡng để nâng cao khả năng phân tích môi trường, dự kiến hoàn thành trong 6 tháng, do nhóm nghiên cứu và nhà cung cấp thiết bị phối hợp thực hiện.

3. Phát triển phần mềm điều khiển tự động: Hoàn thiện hệ thống điều khiển tự động các thiết bị tưới, che nắng, quạt thông gió dựa trên dữ liệu thu thập, nhằm giảm thiểu sự can thiệp thủ công, dự kiến trong 9 tháng, do nhóm phát triển phần mềm đảm nhiệm.

4. Đào tạo và chuyển giao công nghệ: Tổ chức các khóa đào tạo cho nông dân và kỹ thuật viên về sử dụng hệ thống, bảo trì và khai thác hiệu quả, triển khai trong 3 tháng, do các cơ quan đào tạo và viện nghiên cứu phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Nông dân và chủ trang trại: Giúp nâng cao hiệu quả quản lý môi trường trồng trọt, giảm thiểu rủi ro do điều kiện thời tiết, tăng năng suất và chất lượng sản phẩm.

2. Doanh nghiệp nông nghiệp công nghệ cao: Cung cấp giải pháp công nghệ tiết kiệm chi phí, dễ triển khai, hỗ trợ giám sát và điều khiển tự động trong sản xuất quy mô lớn.

3. Các viện nghiên cứu và trường đại học: Là tài liệu tham khảo về ứng dụng mạng cảm biến không dây và giao thức truyền thông trong nông nghiệp chính xác, phục vụ nghiên cứu và phát triển công nghệ mới.

4. Cơ quan quản lý nhà nước: Hỗ trợ xây dựng chính sách phát triển nông nghiệp công nghệ cao, thúc đẩy chuyển đổi số trong nông nghiệp, nâng cao năng lực quản lý và giám sát.

Câu hỏi thường gặp

1. Hệ thống có thể áp dụng cho cây trồng khác ngoài dưa lưới không?
   Có thể. Hệ thống được thiết kế linh hoạt, chỉ cần điều chỉnh ngưỡng cảnh báo và loại cảm biến phù hợp với đặc tính từng loại cây trồng.

2. Khoảng cách truyền dữ liệu của hệ thống là bao nhiêu?
   Khoảng cách truyền dữ liệu không dây sử dụng module RF SI4463 đạt tới 1km trong điều kiện lý tưởng, phù hợp với quy mô nhà kính và trang trại vừa và nhỏ.

3. Hệ thống có hỗ trợ điều khiển tự động không?
   Có. Hệ thống cho phép điều khiển từ xa các thiết bị như mái che, quạt thông gió, bơm tưới dựa trên dữ liệu thu thập và các ngưỡng cài đặt.

4. Chi phí đầu tư hệ thống có cao không?
   Chi phí được tối ưu nhờ sử dụng công nghệ RF tùy biến và máy tính nhúng giá rẻ, thấp hơn nhiều so với các giải pháp sử dụng ZigBee hay LoRa.

5. Dữ liệu được lưu trữ và truy cập như thế nào?
   Dữ liệu được truyền lên server qua giao thức MQTT, lưu trữ trên nền tảng đám mây, người dùng có thể truy cập và giám sát qua giao diện web mọi lúc mọi nơi.

Kết luận

• Xây dựng thành công hệ thống mạng cảm biến không dây thu thập thông tin môi trường cho cây dưa lưới trong nhà kính tại Tây Ninh, với 2 node cảm biến, 1 node cơ sở và 1 gateway.

• Hệ thống sử dụng công nghệ RF tùy biến kết hợp giao thức Modbus RTU và MQTT, đảm bảo truyền dữ liệu ổn định, tiết kiệm năng lượng và chi phí.

• Dashboard giám sát thời gian thực giúp người trồng theo dõi, cảnh báo và điều khiển tự động các thiết bị môi trường, nâng cao năng suất và chất lượng cây trồng.

• Kết quả thực nghiệm cho thấy hệ thống phù hợp với điều kiện thực tế, có khả năng mở rộng và tích hợp thêm các cảm biến mới.

• Đề xuất mở rộng quy mô, phát triển phần mềm điều khiển tự động và đào tạo chuyển giao công nghệ trong thời gian tới nhằm thúc đẩy phát triển nông nghiệp công nghệ cao tại Tây Ninh.

Khuyến khích các đơn vị nông nghiệp và doanh nghiệp áp dụng hệ thống, đồng thời tiếp tục nghiên cứu nâng cao tính năng và mở rộng ứng dụng cho các loại cây trồng khác.

Trích đoạn nội dung tài liệu

Chương 1: NGHIÊN CĀU TàNG QUAN Chương 2: PHÂN TÍCH THIÀT KÀ Chương 3: TRIàN KHAI ĀNG DĀNG Chương 4: ĐÁNH GIÁ KÀT QUÀ THĀ NGHIàM 6 Ch°¢ng 1 - NGHIÊN CĀU TâNG QUAN Trong chương này trình bày các khái niám vß m¿ng cÁm biÁn không dây, các hình thāc truyßn dữ liáu trong m¿ng đá có cơ sở lựa chán công nghá cho há thống.1 M¿ng cÁm biÁn không dây 1.1 Khái niệm M¿ng cÁm biÁn không dây (Wireless Sensor Network – WSN) là m¿ng bao gßm nhißu cām cÁm biÁn đưÿc liên kÁt với nhau và liên kÁt với trung tâm thu thập dữ liáu bằng các d¿ng kÁt nối không dây. Các cām cÁm biÁn đưÿc gái là các nút (node) thực hián nhiám vā thu thập thông tin dữ liáu phân tán với quy mô lớn trong bÃt kỳ đißu kián và ở bÃt kỳ vùng đßa lý nào. Các dữ liáu thu thập tùy theo tÿng āng dāng cā thá có thá là các đißu kián vß môi trường, thời tiÁt, ….Há thống đưÿc trián khai cho các āng dāng chuyên dāng khác nhau như đißu khián, giám sát và an ninh; y tÁ; đo đ¿t môi trường; nông nghiáp chính xác hay nhà thông minh… Thông qua viác thu thập dữ liáu tÿ các thiÁt bß cÁm biÁn cÿa các node, tÿ đó giúp đánh giá đưÿc thực tr¿ng cÿa há thống đang muốn đißu khián giám sát và đưa ra quyÁt đßnh phù hÿp. Lÿi thÁ lớn nhÃt cÿa WSN là khÁ năng trián khai dß dàng trong mái đißu kián môi trường, đßa lý thông qua viác kÁt nối không dây.

Một số nhưÿc điám cÿa m¿ng cÁm biÁn không dây là khoÁng cách truyßn dữ liáu và ngußn năng lưÿng nuôi các node cÁm biÁn, và trong một số há thống quy mô lớn thì phương thāc truyßn nhận dữ liáu cũng rÃt quan tráng nhằm tránh viác ngh¿n m¿ch hay nhận sai dữ liáu, mÃt dữ liáu. Các nhưÿc điám này d¿n đưÿc khắc phāc d¿n qua sự phát trián vưÿt bật cÿa khoa hác và công nghá nhờ đó mà WSN ngày càng đưÿc āng dāng nhißu trong tÃt cÁ các lĩnh vực. Ngày nay WSN đưÿc āng dāng rộng rÁi trong nhißu lĩnh vực, trong đó có nông nghiáp công nghá cao. Thông qua viác trián khai m¿ng cÁm biÁn không dây trong khu vực trßng trát, các há thống WSN dß dàng thu thập các dữ liáu vß đißu kián môi trường cÿa cây trßng tÿ đó đưa ra phương pháp chăm sóc phù hÿp cho tÿng giai đo¿n phát trián.2 Node mạng Mỗi node m¿ng bao gßm bốn thành ph¿n cơ bÁn là: bộ cÁm biÁn (có thá bao gßm nhißu cÁm biÁn tùy theo yêu c¿u há thống), bộ xā lý, bộ thu phát không dây và ngußn đián.

Trong nông nghiáp chính xác, các node cÁm biÁn thường bao gßm các cÁm biÁn đá xác đßnh các đißu kián môi trường phát trián cÿa cây trßng như nhiát độ, độ Ám, độ sáng, độ pH,… CÁm biÁn nhiÉt đß - Là cÁm biÁn đưÿc dùng đá xác đßnh nhiát độ, khi nhiát độ thay đái làm thay đái một d¿ng tín hiáu cÿa cÁm biÁn mà sự thay đái này s¿ đưÿc đác và quy ra nhiát độ. Với mỗi lo¿i cÁm biÁn s¿ có d¿ng tín hiáu khác nhau. Có lo¿i thì đưa ra tín hiáu đián trở, đưÿc gái là nhiát đián trở hoặc có tên gái khác là RTD. Có lo¿i đưa ra tín hiáu mV đưÿc gái là cặp nhiát.

Có lo¿i sā dāng bāc x¿ ánh sáng đá tính ra nhiát độ vật thá mà không c¿n tiÁp xúc gái là hỏa quang kÁ hay Pyrometer. - Ngày nay các cÁm biÁn nhiát độ đưÿc chÁ t¿o tÿ bán dẫn cho độ chính xác cao, t¿m đo rộng, m¿ch đơn giÁn thích hÿp āng dāng đo nhiát độ môi trường. CÁm biÁn đß ¿m không khí - Là cÁm biÁn dùng đá đo cÁ độ Ám và nhiát độ không khí. Tỷ lá độ Ám trong không khí với độ Ám cao nhÃt ở nhiát độ không khí cā thá đưÿc gái là độ Ám tương đối.

Có ba lo¿i cÁm biÁn độ Ám cơ bÁn: Đián dung, đián trở, nhiát. o Đián dung: Trong đißu kián không có Ám, đián dung (khÁ năng tích trữ đián tích) đưÿc xác đßnh bởi d¿ng hình hác cÿa tā đián và đián trở cho phép (hằng số đián môi) cÿa vật liáu đián môi. Hằng số đián môi cÿa hơi nước ở nhiát độ phòng bình thường là khoÁng 80, lớn hơn nhißu so với hằng số đián môi cÿa vật liáu đián môi. Khi vật liáu đián môi hÃp thā hơi nước tÿ không khí xung quanh, hằng số đián môi tăng lên, làm tăng đián dung cÿa cÁm biÁn.

Có mối quan há trực tiÁp giữa độ Ám tương đối trong không khí, lưÿng Ám chāa trong vật liáu đián môi và đián dung cÿa cÁm biÁn. Sự thay đái hằng số đián môi tỷ lá thuận với giá trß cÿa độ Ám tương đối. Tÿ sự thay đái đián dung mà ta có thá đo đưÿc qua đó xác đßnh độ Ám tương đối. CÁm 8 biÁn là một ph¿n tā trong chuỗi cũng bao gßm một đ¿u dò, cáp và bộ phận đián tā (m¿ch tín hiáu) lÃy tín hiáu tÿ cÁm biÁn và t¿o ra tín hiáu đ¿u ra đưÿc đißu chỉnh cho māc đích sā dāng và āng dāng mong muốn.CÁm biÁn độ Ám đián dung cung cÃp số đác án đßnh theo thời gian và có khÁ năng phát hián một ph¿m vi rộng trong độ Ám tương đối.

o Đián trở: CÁm biÁn độ Ám đián trở sā dāng sự thay đái đián trở suÃt đo đưÿc giữa hai đián cực đá thiÁt lập giá trß cÿa độ Ám tương đối. ThiÁt bß chāa một lớp dẫn hút Ám ở d¿ng màng cÁm biÁn độ Ám polyme đưÿc gắn trên đÁ. Màng dẫn đián chāa một tập hÿp các đián cực giống như chiÁc lưÿc, thường đưÿc lắng đáng tÿ kim lo¿i quý như vàng, b¿c hoặc b¿ch kim, đưÿc đặt theo kiáu xen k¿ đá tăng dián tích tiÁp xúc giữa các đián cực và vật liáu dẫn đián. Đián trở suÃt cÿa vật liáu dẫn đián s¿ thay đái tỷ lá nghßch với lưÿng Ám đưÿc hÃp thā.

Khi hơi nước đưÿc hÃp thā nhißu hơn, vật liáu phi kim lo¿i dẫn đián tăng độ dẫn đián và do đó đián trở suÃt giÁm. CÁm biÁn độ Ám đián trở là thiÁt bß giá rẻ có dián tích nhỏ và có thá thay thÁ cho nhau một cách dß dàng. Không giống như cÁm biÁn độ Ám đián dung, cÁm biÁn độ Ám đián trở có thá ho¿t động trong các āng dāng giám sát tÿ xa nơi khoÁng cách giữa ph¿n tā cÁm biÁn và m¿ch tín hiáu lớn. o Nhiát: CÁm biÁn độ Ám dẫn nhiát ho¿t động bằng cách tính toán sự khác biát vß độ dẫn nhiát cÿa không khí khô và không khí Ám.

Hai nhiát đián trở NTC đưÿc treo bằng dây mỏng với cÁm biÁn. Một trong các nhiát đián trở nằm trong một bußng tiÁp xúc với không khí qua một lo¿t các lỗ thông gió. Nhiát đián trở thā hai đưÿc đặt trong một bußng khác bên trong cÁm biÁn đưÿc làm kín bằng nitơ khô. Một m¿ch c¿u dẫn đián truyßn dòng đián đÁn các nhiát đián trở bắt đ¿u tự tỏa nhiát.

Vì một trong những nhiát đián trở tiÁp xúc với độ Ám tÿ không khí nên nó s¿ có độ dẫn đián khác nhau. Có thá thực hián phép đo chênh lách đián trở cÿa hai nhiát đián trở, tỷ lá thuận với độ Ám tuyát đối. CÁm biÁn độ Ám dẫn nhiát thích hÿp sā dāng trong môi trường có nhiát độ cao hoặc môi trường ăn mòn, độ bßn cao và có thá cung cÃp độ phân giÁi cao hơn so với các lo¿i cÁm biÁn độ Ám khác. CÁm biÁn đß ¿m đ¿t 9 - CÁm biÁn độ Ám đÃt có thá đo đưÿc độ Ám cÿa đÃt nơi đặt cÁm biÁn thông qua đián áp đưÿc t¿o ra theo tr¿ng thái độ Ám cÿa đÃt.

Khi đÃt có độ Ám cao tính hiáu ra là 0V, khi đÃt kho, độ Ám thÃp tín hiáu ra là māc cao (5V), độ nh¿y cÁm biÁn đưÿc đißu chỉnh thông qua biÁn trở. CÁm biÁn đß sáng - CÁm biÁn ánh sáng là thiÁt bß có thá đo đưÿc cường độ ánh sáng. CÁm biÁn có thá đo đưÿc độ sáng mặt trời, đo độ sáng bóng đèn, đèn led… Khi cÁm biÁn hÃp thā ánh sáng với cường độ đo tÿ 0-65000 Lux. Trong āng dāng nông nghiáp, ánh sáng giúp cây trßng có thá sinh trưởng tốt, h¿n chÁ cây phát trián không tốt vì thiÁu sáng.

Đặt biát là trong các vườn ươm, nhà kính. Viác sā dāng những ngußn sáng nhân t¿o là c¿n thiÁt. CÁm biÁn ánh sáng có thá dùng bật tắt há thống chiÁu sáng, hoặc các há thống cāa lùa đá lÃy ánh sáng tự nhiên tÿ mặt trời.3 Trung tâm thu thập dữ liệu M¿ng cÁm biÁn không dây gßm há thống nhißu node cÁm biÁn đưÿc đặt t¿i các vß trí c¿n thu thập thông tin rÁi rác trong há thống. Các thông tin thu thập đưÿc s¿ truyßn vß một nút cơ sở hay còn gái là sink và truyßn vß trung tâm thu thập dữ liáu người dùng cuối đá xā lý, sā dāng.

Trong há thống nhỏ, node cơ sở và trung tâm thu thập dữ liáu có thá là một, đối với các há thống lớn, s¿ bao gßm nhißu cām node cÁm biÁn, truyßn thông tin vß một nút cơ sở, các nút cơ sở s¿ truyßn thông tin vß cho trung tâm thu thập dữ liáu người dùng cuối. Mỗi node cơ sở bao gßm ba thành ph¿n cơ bÁn là: bộ xā lý, bộ thu phát không dây và ngußn đián.2 Các ph°¢ng thāc truyÃn dă liÉu không dây 1.1 ZigBee ZigBee là một giao thāc truyßn thông bậc cao đưÿc phát trián dựa trên chuÁn truyßn thông không dây IEEE 802.4, sā dāng tín hiáu radio cho các m¿ng cá nhân PAN. Nó đưÿc xem là một giÁi pháp thay thÁ cho Wifi và Bluetooth cÿa một số āng dāng bao gßm các thiÁt bß sā dāng năng lưÿng thÃp mà không c¿n nhißu băng thông - như các há thống cÁm biÁn trong nhà thông minh. Ba dÁi t¿n số phá biÁn là: dÁi 10 915MHz cho khu vực Bắc Mỹ, dÁi 868 MHz cho Châu Âu, Nhật và dÁi 2.4GHz cho các nước khác.

C¿u trúc cÿa Zigbee Ngoài 2 t¿ng vật lý và t¿ng MAC xác đßnh bởi tiêu chuÁn IEEE 802.4, ở tiêu chuÁn ZigBee còn có thêm các t¿ng trên cÿa há thống bao gßm: t¿ng m¿ng, t¿ng hỗ trÿ āng dāng, t¿ng đối tưÿng thiÁt bß và các đối tưÿng āng dāng. Trong các m¿ng Zigbee c¢ bÁn s¿ có 3 lo¿i thiÁt bß Zigbee Coordinator (ZC): Đây đưÿc gái là thiÁt bß gốc có nhiám vā quyÁt đßnh kÁt cÃu m¿ng, quy đßnh cách đánh đßa chỉ và lưu trữ bÁng đßa chỉ. Mỗi m¿ng chỉ có duy nhÃt một ZC và nó cũng là thiÁt bß duy nhÃt <nói chuyán= đưÿc với các m¿ng khác.
