Nghiên cứu & Chẩn đoán hệ thống điều khiển động cơ D4BH trên xe Porter H100

Tài liệu nghiên cứu hệ thống điều khiển động cơ D4BH TCI 2.5 trên xe Hyundai Porter H100. Bao gồm quy trình chẩn đoán, sửa chữa và bản vẽ CAD.

• Người hướng dẫn: Thầy Xxx
• Chuyên ngành: Cơ khí ô tô
• Đề tài: Nghiên cứu hệ thống điều khiển động cơ D4BH TCI – 2.5 lắp trên xe HUYNDAI PORTER H100
• Loại tài liệu: Đồ án tốt nghiệp

Tóm tắt

I. Tổng Quan Về Hệ Thống Điều Khiển Động Cơ D4BH Porter H100

Hệ thống điều khiển động cơ D4BH trên xe Hyundai Porter H100 là một hệ thống điều khiển điện tử hiện đại, sử dụng công nghệ Common Rail Direct Injection (CRDI) để tối ưu hóa hiệu suất và tiết kiệm nhiên liệu. Hệ thống này bao gồm bộ điều khiển điện tử (ECM), các cảm biến, và các cơ cấu chấp hành. Động cơ D4BH là động cơ diesel 4 xi-lanh, trang bị hệ thống phun dầu điện tử với áp suất cao, cho phép đạt được công suất tối đa và giảm khí thải độc hại. Quá trình hoạt động được điều khiển bởi các tín hiệu từ các cảm biến vị trí bàn đạp ga (APS), cảm biến vị trí trục khuỷu (CPS), và cảm biến lưu lượng khí nạp (MAF). Hệ thống này cải thiện hiệu suất động cơ, độ tin cậy và tuân thủ các tiêu chuẩn khí thải quốc tế.

1.1. Cấu Trúc Chung Của Hệ Thống Điều Khiển

Hệ thống điều khiển động cơ bao gồm ba thành phần chính: input sensors (cảm biến đầu vào), electronic control unit (ECU) xử lý tín hiệu, và actuators (cơ cấu chấp hành). Các cảm biến thu thập dữ liệu từ động cơ như nhiệt độ, áp suất, vị trí, và ECM sử dụng những thông tin này để điều chỉnh lượng nhiên liệu phun, thời điểm phun, và các tham số khác nhằm tối ưu hóa hiệu suất.

1.2. Ứng Dụng Trên Xe Hyundai Porter H100

Porter H100 là xe tải nhẹ phổ biến tại Việt Nam, được trang bị động cơ D4BH với hệ thống CRDI hiện đại. Hệ thống này giúp xe có hiệu suất cao, tiêu hao nhiên liệu thấp và khí thải sạch, phù hợp cho các hoạt động vận tải và kinh doanh nhỏ. Sự kết hợp của sensor system và ECM đảm bảo hoạt động ổn định trong mọi điều kiện vận hành.

II. Hệ Thống Cảm Biến Trong Điều Khiển Động Cơ D4BH

Các cảm biến là thành phần quan trọng nhất trong hệ thống điều khiển động cơ D4BH, cung cấp thông tin về các tham số hoạt động của động cơ. Cảm biến vị trí bàn đạp ga (APS) phát hiện mức độ bấm ga của tài xế, cảm biến vị trí trục khuỷu (CPS) xác định vị trí của piston để xác định thời điểm phun, cảm biến vị trí trục cam (CMP) giúp đồng bộ hóa thời điểm phun. Cảm biến lưu lượng khí nạp (MAF) đo lượng không khí vào động cơ, cảm biến áp suất ống rail (RPS) giám sát áp suất nhiên liệu trong hệ thống phun, cảm biến nhiệt độ khí nạp (IATS) và cảm biến nhiệt độ nhiên liệu (FTS) cung cấp dữ liệu nhiệt độ cho ECM để hiệu chỉnh lượng nhiên liệu chính xác. Các cảm biến này hoạt động liên tục, đảm bảo hệ thống luôn nhận được dữ liệu chính xác để điều khiển động cơ tối ưu.

2.1. Cảm Biến Vị Trí Và Tốc Độ

Cảm biến vị trí bàn đạp ga (APS), cảm biến vị trí trục khuỷu (CPS), và cảm biến vị trí trục cam (CMP) là những cảm biến vị trí thiết yếu. CPS phát hiện vị trí của piston để xác định góc khuỷu, từ đó ECM tính toán thời điểm phun chính xác. CMP đảm bảo sự đồng bộ hoàn hảo giữa hệ thống phun và quay của trục cam, là yếu tố quyết định độ chính xác của quá trình phun.

2.2. Cảm Biến Áp Suất Và Lưu Lượng

Cảm biến áp suất ống rail (RPS) và cảm biến lưu lượng khí nạp (MAF) cung cấp thông tin về áp suất và lượng không khí. RPS giám sát áp suất nhiên liệu trong ống rail, cho phép ECM điều khiển van FPRV để duy trì áp suất tối ưu. MAF đo lượng không khí hút vào, dữ liệu này rất quan trọng để tính toán lượng nhiên liệu phun phù hợp nhằm đạt tỉ lệ khí-nhiên liệu lý tưởng.

III. Cơ Cấu Chấp Hành Và Điều Khiển Động Cơ

Các cơ cấu chấp hành là những thiết bị nhận tín hiệu từ ECM và thực hiện các thao tác điều khiển động cơ. Vòi phun Common Rail là thành phần then chốt, nhận lệnh từ ECM để mở và đóng tại thời điểm chính xác, phun dầu với áp suất cực cao vào buồng cháy. Van điều chỉnh áp suất nhiên liệu (FPRV) điều chỉnh áp suất trong ống rail dựa trên tín hiệu PWM từ ECM, đảm bảo áp suất luôn ở mức tối ưu. Van tuần hoàn khí xả (EGR) kiểm soát lượng khí xả quay lại để giảm khí thải độc hại, van điều khiển tốc độ không tải (ACV) giữ tốc độ động cơ ổn định khi không hoạt động. Các cơ cấu chấp hành hoạt động dưới sự điều khiển chính xác của ECM, đảm bảo hiệu suất động cơ cao, tiêu hao nhiên liệu thấp và khí thải sạch.

3.1. Hệ Thống Phun Dầu Common Rail

Hệ thống phun dầu Common Rail (CRDI) là công nghệ phun dầu hiện đại nhất hiện nay trên động cơ D4BH. Hệ thống này duy trì áp suất nhiên liệu cao trong ống rail, vòi phun nhận lệnh phun từ ECM thông qua van điện từ, phun dầu với độ chính xác cực cao vào buồng cháy. Công nghệ này cho phép phun nhiều lần trong một chu kỳ, cải thiện quá trình cháy, giảm tiếng ồn động cơ và khí thải độc hại.

3.2. Van Điều Chỉnh Áp Suất Và EGR

Van điều chỉnh áp suất nhiên liệu (FPRV) và van tuần hoàn khí xả (EGR) là những cơ cấu chấp hành quan trọng trong hệ thống. FPRV nhận xung tín hiệu PWM từ ECM để điều chỉnh độ mở, từ đó kiểm soát áp suất trong ống rail. Van EGR tái tuần hoàn một phần khí xả vào động cơ, giảm khí thải NOx độc hại mà vẫn duy trì hiệu suất động cơ tốt.

IV. Quy Trình Kiểm Tra Và Chẩn Đoán Hệ Thống

Chẩn đoán hệ thống điều khiển động cơ D4BH là một quy trình quan trọng để phát hiện và sửa chữa các hỏng hóc, đảm bảo xe hoạt động tối ưu. Mã lỗi chẩn đoán (DTC) được ECM lưu trữ khi phát hiện bất thường, giúp kỹ thuật viên xác định vị trí hỏng hóc chính xác. Các hỏng thường gặp bao gồm cảm biến bị hỏng, kết nối lỏng lẻo, dây dẫn đứt, hoặc cơ cấu chấp hành không hoạt động đúng. Quy trình kiểm tra bao gồm kiểm tra cảm biến bằng đồng hồ vạn năng, kiểm tra điện áp cấp, kiểm tra tín hiệu đầu ra, và kiểm tra kết nối. Ngoài ra, cần kiểm tra vòi phun, van FPRV, van EGR, bộ lọc nhiên liệu và đường ống dầu để đảm bảo toàn bộ hệ thống hoạt động bình thường. Việc thực hiện bảo dưỡng định kỳ và chẩn đoán sớm giúp tránh các hư hỏng lớn, tiết kiệm chi phí sửa chữa.

4.1. Phương Pháp Kiểm Tra Các Cảm Biến

Kiểm tra các cảm biến bắt đầu bằng việc kiểm tra điện áp cấp bằng đồng hồ vạn năng, đảm bảo cảm biến nhận được nguồn điện ổn định. Kiểm tra tín hiệu đầu ra bằng cách so sánh với dữ liệu trong tài liệu kỹ thuật, nếu tín hiệu không phù hợp, cảm biến cần được thay thế. Kiểm tra kết nối bằng cách kiểm tra có bong sơ hay oxy hóa ở các kết nối, nếu cần có thể làm sạch bằng chất vệ sinh tiếp xúc.

4.2. Kiểm Tra Và Sửa Chữa Cơ Cấu Chấp Hành

Cơ cấu chấp hành cần được kiểm tra hoạt động cơ học bằng cách tháo lắp và kiểm tra chuyển động. Vòi phun cần được kiểm tra áp suất phun và hình dáng tia phun bằng thiết bị chuyên dụng. Van FPRV cần kiểm tra tín hiệu điều khiển PWM và phản ứng của van khi nhận lệnh. Nếu các cơ cấu không hoạt động đúng, cần thay thế bằng linh kiện chính hãng để đảm bảo hiệu suất và độ tin cậy của hệ thống.

Trích đoạn nội dung tài liệu

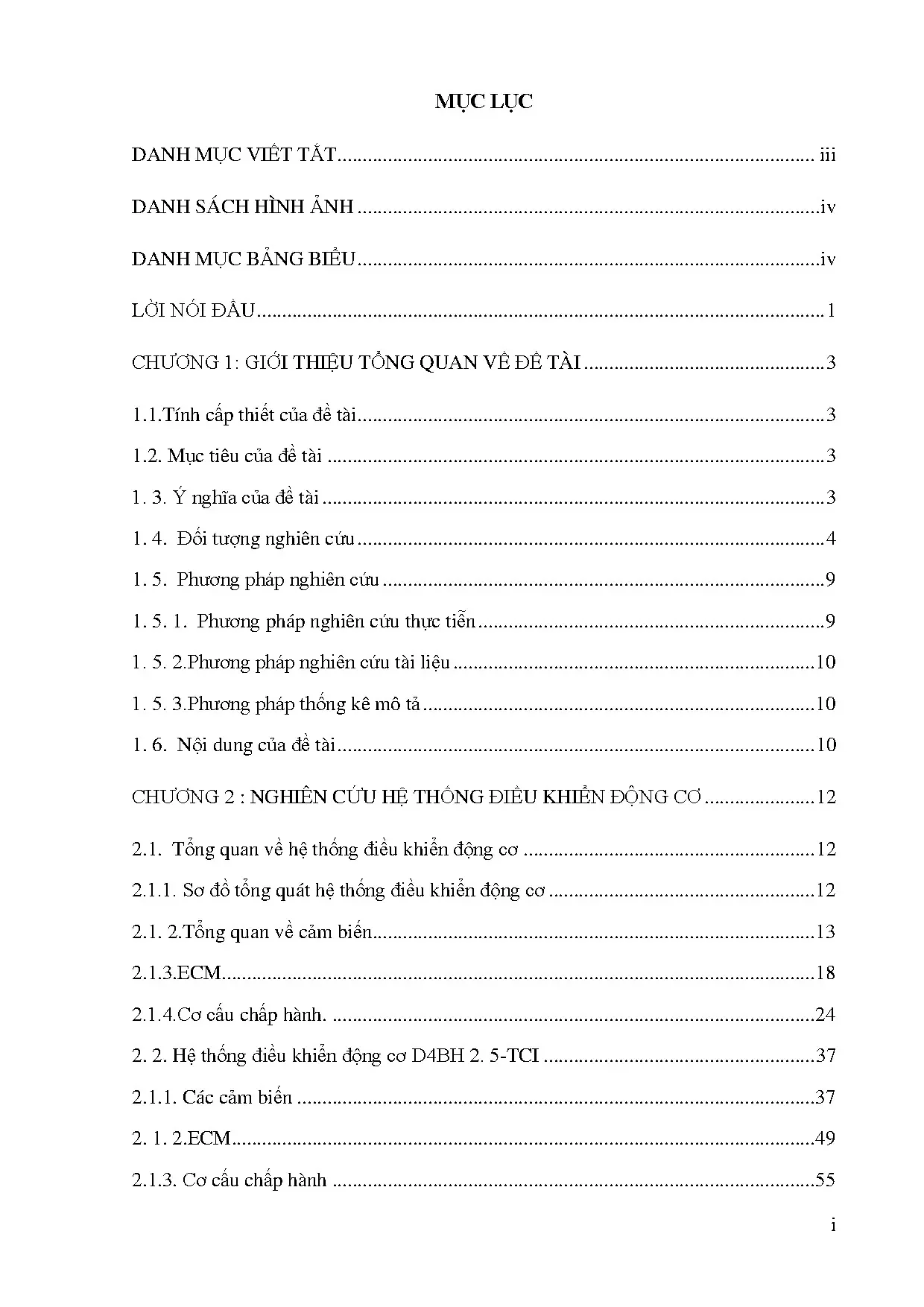

Chương 1: Giới thiệu tổng quan về đề tài. 10 Chương 2: Nghiên cứu hệ thống điều khiển động cơ D4BH TCI – 2. 5 lắp trên xe HUYNDAI PORTER H100. Chương 3 : Xây dựng quy trình kiểm tra chân đoán hệ thống điều khiển động cơ D4BH TCI – 2.

5 lắp trên xe HUYNDAI PORTER H100. Kết luận và hướng phát triển 11 CHƯƠNG 2 : NGHIÊN CỨU HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ 2. Tổng quan về hệ thống điều khiển động cơ 2. Sơ đồ tổng quát hệ thống điều khiển động cơ CẢM BIẾN BỘ ĐIỀU CƠ CẤU ĐẦU VÀO KHIỂN CHẤP HÀNH Cảm biến lưu Điều khiển lượng khí nạp phun nhiên liệu Cảm biến vị trí bướm ga Hệ thống hỗ Cảm biến vị trợ khởi động trí trục khuỷu Cảm biến vị trí trục cam Tuần hoàn khí ECM xả Cảm biến nhiệt ĐỘNG CƠ độ khí nạp Hệ thống Waste Gate Turbo-charger Cảm biến oxy (WGT) Tín hiệu khởi động Hệ thống tự Các tín hiệu chuẩn đoán khác Hình 2.1 Sơ đồ tổng quát hệ thống điều khiển động cơ Các cảm biến và cơ cấu chấp hành tạo nền tảng cho hệ thống điều khiển động cơ, sự điều khiển đó được mô tả như sau: ECM nhận các tín hiệu từ cảm biến đặt trên động cơ để biết chế độ hoạt động của động cơ.

Sau đó đưa các tín hiệu điện áp đến điều khiển 12 các cơ cấu chấp hành và nhận tín hiệu từ các cơ cấu chấp hành. Hệ thống điều khiển động cơ bao gồm: Tín hiệu vào (Inputs) với chủ yếu là các cảm biến, bộ điều khiển trung tâm ECM (Electronic Control Unit) là bộ não của hệ thống, Tín hiệu ra (Outputs) bao gồm các cơ cấu chấp hành (Actuators) như: kim phun, bộ bìn, van điều khiển,. Các cảm biến kiểm soát liên tục tình trạng hoạt động của động cơ và báo về cho bộ điều khiển trung tâm ECM biết. Từ đó, ECM tính toán, xử lý tín hiệu và đưa ra tín hiệu điều khiển đến các cơ cấu chấp hành.

Chương trình điều khiển động cơ được nhà chế tạo viết và cài đặt sẵn trong bộ nhớ của ECM. Tùy thuộc vào từng chế độ làm việc hay tình trạng của động cơ mà ECM sẽ tính toán dựa trên chương trình sẵn có để đưa ra những tín hiệu điều khiển đến cơ cấu chấp hành sao cho động cơ làm việc tối ưu.Tổng quan về cảm biến 2. Khái niệm Cảm biến là những thiết bị giúp xe thu thập thống kế các tín hiệu để giúp điều khiển các động cơ bởi phần lớn các hoạt động trên xe đều phải thông qua bộ xử lý cảm biến và bộ điều khiển trung tâm ECM cũng giống như bộ não của con người nhằm đảm bảo cho các động cơ xe được hoạt động ổn định nhất và liên tục. Các đặc trưng của cảm biến Một cảm biến được sử dụng khi đáp ứng các tiêu chí kỹ thuật xác định.

- Độ nhạy: Gia số nhỏ nhất có thể phát hiện. - Mức tuyến tính: Khoảng giá trị được biến đổi có hệ số biến đổi cố định. - Dải biến đổi: Khoảng giá trị biến đổi sử dụng được. - Ảnh hưởng ngược: Khả năng gây thay đổi môi trường.

- Mức nhiễu ồn: Tiếng ồn riêng và ảnh hưởng của tác nhân khác lên kết quả. - Sai số xác định: Phụ thuộc độ nhạy và mức nhiễu. - Độ trội: Sự thay đổi tham số theo thời gian phục vụ hoặc thời gian tồn tại(date). - Độ trội: Mức độ đáp ứng với thay đổi của quá trình trường như sốc các loại.

- Độ tin cậy: Khả năng làm việc ổn định, chịu những biến động lớn của môi. - Điều kiện môi trường: Dải nhiệt độ, độ ẩm, áp suất. làm việc được. * Có sự tương đối trong tiêu chí tùy thuộc lĩnh vực áp dụng.

Các cảm biến ở các thiết bị số (digital), tức cảm biến logic, thì độ tuyến tính không có nhiều ý nghĩa. Hệ thống điều khiển động cơ gồm: cảm biến Lambda, cảm biến nhiệt độ nước làm mát, cảm biến lưu lượng khí nạp, cảm biến ôxy có bộ sấy, cảm biến vị trí trục cam 13 (cho trục cam nạp), cảm biến bàn đạp ga, cảm biến tiếng gõ cảm biến vị trí trục khuỷu, cảm biến áp suất dầu, cảm biến vị trí trục cam (cho trục cam xả). Vị trí các cảm biến Hình 2.2: Vị trí các cảm biến trong hệ thống nhiên liệu EFI- Diesel ống phân phối. Cảm biến nhiệt độ nhiên liệu; 2.

Cảm biến áp suất nhiên liệu; 3. Cảm biến lưu lượng không khí nạp; 4. Cảm biến vị trí bàn đạp ga; 5. Cảm biến nhiệt độ khí nạp; 6.

Cảm biến vị trí trục cam; 7. Cảm biến nhiệt độ nước; 8. Cảm biến áp suất đường ống xả; 9. Cảm biến vị trí trục khuỷu.

Cấu tạo và hoạt động của các cảm biến a. Cảm biến bàn đạp ga Hình 2.3: Cảm biến vị trí bàn đạp ga 14 Có hai kiểu cảm biến bàn đạp ga: - Cảm biến vị trí bàn đạp ga, nó tạo thành một cụm cùng với bàn đạp ga. Cảm biến này là loại có một phần tử Hall, nó phát hiện góc mở của bàn bàn đạp ga. Một điện áp tương ứng với góc mở của bàn đạp ga có thể phát hiện được tại cực tín hiện ra.

- Cảm biến vị trí bướm ga, nó được đặt tại họng khuyếch tán và là loại sử dụng một biến trở. Cảm biến vị trí trục khuỷu.4: Cảm biến vị trí trục khuỷu Cảm biến vị trí trục khuỷu được lắp lên thân máy. Nó phát hiện vị trí tham khảo của góc trục khuỷu dưới dạng tín hiệu TDC. Cảm biến vị trí trục khuỷu kiểu ống phân phối tạo ra các tín hiệu tốc độ động cơ (NE).

Nó phát hiện góc trục khuỷu trên cơ sở các tín hiệu NE đó. Hoạt động: Một xung được tạo ra khi phần nhô ra lắp trên trục khuỷu đi đến gần cảm biến do sự quay của trục khuỷu. Một xung được tạo ra đối với mỗi vòng quay của trục khuỷu và nó được phát hiện dưới dạng một tín hiệu vị trí tham khảo của góc trục khuỷu. Cảm biến vị trí trục cam Hình 2.5: Cảm biến vị trí trục cam 15 Cảm biến vị trí trục cam sử dụng trên một số động cơ thay cho vị trí tham khảo góc quay của trục khuỷu được phát hiện dưới dạng một tín hiệu G.

Cảm biến vị trí trục cam sử dụng một phần từ Hall. Trigơ định giờ trên bánh răng phối khí sẽ phát hiện vị trí của trục cam bằng việc phát ra một tín hiệu đối với hai vòng quay của trục khuỷu. Cảm biến áp suất đường ống xả. Cảm biến áp suất tăng áp tua-bin được nối với đường ống nạp qua một ống mềm dẫn không khí và một VSV, và phát hiện áp suất đường ống nạp (lượng không khí nạp vào).6: Cảm biến áp suất đường ống xả f.

Cảm biến nhiệt độ.7: Cảm biến nhiệt độ Có 3 kiểu cảm biến nhiệt độ được sử dụng để điều khiển EFI- Diesel: - Cảm biến nhiệt độ nước được lắp trên thân máy để phát hiện nhiệt độ của nước làm mát động cơ. - Cảm biến nhiệt độ khí nạp được lắp lên ống nạp của động cơ để phát hiện nhiệt độ của không khí nạp vào. - Cảm biến nhiệt độ nhiên liệu được lắp lên bơm và phát hiện nhiệt độ của nhiên liệu. 8: Cấu tạo và đặc tính của cảm biến nhiệt độ Mỗi kiểu cảm biến nhiệt độ đều có một nhiệt điện trở lắp bên trong, giá trị điện trở của nó thay đổi theo nhiệt độ và đặc tính của nó được mô tả trong biểu đồ.

Cảm biến áp suất nhiên liệu. Cảm biến áp suất nhiên liệu sử dụng trong diesel kiểu ống phân phối phát hiện áp suất của nhiên liệu trong ống phân phối. Trên cơ sở các tín hiệu từ cảm biến áp suất nhiên liệu, ECM sẽ điều khiển SCV (van điều khiển hút) để tạo ra áp suất quy định phù hợp với các điều kiện lái xe.9: Cảm biến áp suất nhiên liệu 17 e. Cảm biến lưu lượng khí nạp.10: Cảm biến lưu lượng khí nạp Một cảm biến lưu lượng khí nạp kiểu dây sấy được sử dụng trong động cơ diesel EFI kiểu ống phân phối để phát hiện lượng không khí nạp vào.11: Sơ đồ điều khiển động cơ 1.Cảm biến vị trí chân ga; 4.

Tín hiệu khóa điện; 5. Tín hiệu máy khởi động; 6. Tín hiệu tốc độ xe; 7. Điện áp ắc quy; 9.

Công tắc đèn 18 phanh ; 10. Bì nh nhiên liệu; 12.Van điều khiển hút(FPRV); 13.Cảm biến nhiệt độ nhiên liệu; 14. Cảm biến áp suất nhiên liệu; 17. Ống phân phối; 19.

Bộ điều khiển vòi phun; 20. Bướm ga diesel; 22.Cảm biến áp suất tuyệt đối; 23.Cảm biến lưu lượng khí nạp; 24. Cảm biến nhiệt độ khí nạp ( Nằm trong cảm biến lưu lượng khí nạp); 25. Cảm biến vị trí van EGR; 27.

Van điều áp chân không điện từ; 28. Cảm biến nhiệt độ nước làm mát động cơ; 30. Cảm biến vị trí trục cam; 31. Cảm biến vị trí trục khuỷa; 32.Rơle bugi sấy (Rơle GLOW); 33.

Điều khiển lượng phun và thời điểm phun 2. Điều khiển lượng phun Lượng phun thực tế = lượng phun cơ bản + lượng phun hiệu chỉnh Việc tính toán lượng phun cơ bản dựa trên tín hiệu từ cảm biến tốc độ động cơ và cảm biến bàn đạp ga. Map lượng phun cơ bản được nạp sẵn vào ECU. Việc tính toán lượng phun hiệu chỉnh dựa vào các tín hiệu: tốc độ động cơ, nhiệt độ nước, nhiệt độ khí nạp, nhiệt độ nhiên liệu, áp suất tua bin tăng áp, áp suất nhiên liệu.

Hiệu chỉnh theo áp suất khí nạp: dựa vào tín hiệu cảm biến áp suất khí nạp, ECU điều chỉnh tăng lượng phun nếu áp suất khí nạp cao và ngược lại.12 :Tính lượng nhiên liệu hiệu chỉnh theo áp suất khí nạp Hiệu chỉnh theo nhiệt độ khí nạp: nhiệt độ khí nạp thấp → lượng phun tăng Hình 2.13 :Tính lượng nhiên liệu hiệu chỉnh theo nhiệt độ khí nạp Hiệu chỉnh theo nhiệt độ nước làm mát: nước làm mát thấp → tăng lượng phun 19 Hình 2.14 :Tính lượng nhiên liệu hiệu chỉnh theo nhiệt độ nước làm mát Hiệu chỉnh theo nhiệt độ nhiên liệu: nhiệt độ nhiên liệu cao → tăng lượng phun Hình 2.15: Tính lượng nhiên liệu hiệu chỉnh theo nhiệt độ nhiên liệu Hiệu chỉnh theo áp suất nhiên liệu: nếu áp suất nhiên liệu thấp hơn áp suất yêu cầu (dựa vào tín hiệu cảm biến áp suất nhiên liệu), sẽ điều chỉnh kéo dài thời gian mở kim phun để bù lại lượng nhiên liệu thiếu do áp suất nhiên liệu thấp.Điều khiển thời điểm phun: + Xác định thời điểm phun mong muốn: Hình 2.16: Tính toán thời điểm phun Thời điểm phun thực tế là kết quả của quá trình tính toán thời điểm phun cơ bản và giá trị hiệu chỉnh.
