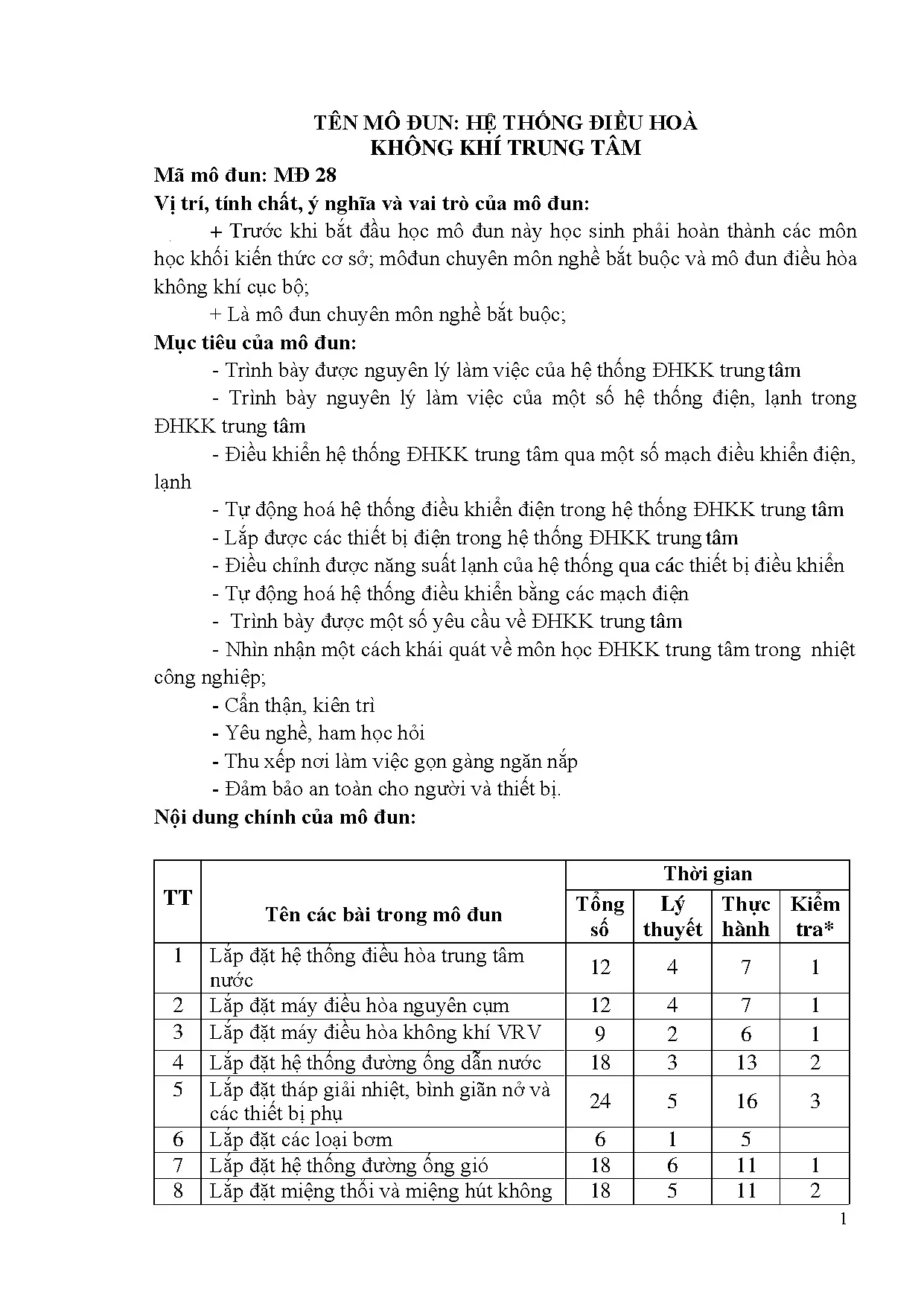

Giáo trình Mô đun: Hệ Thống Điều Hoà Không Khí Trung Tâm (Mã mô đun: MĐ 28)

Tổng quan về giáo trình

Giáo trình mô đun Hệ thống điều hoà không khí trung tâm (Mã số: MĐ 28) là tài liệu đào tạo chuyên môn nghề bắt buộc trong chương trình đào tạo ngành Kỹ thuật Máy lạnh và Điều hòa không khí (thuộc nhóm ngành Nhiệt công nghiệp) ở bậc Cao đẳng và Đại học kỹ thuật. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở ngành, các mô đun chuyên môn nghề bắt buộc và mô đun Điều hòa không khí cục bộ.

Mục tiêu học tập của giáo trình bao gồm:

  • Trình bày nguyên lý làm việc và cấu tạo chi tiết của các hệ thống điều hòa không khí trung tâm điển hình cùng hệ thống điện, lạnh đi kèm.
  • Phân tích sơ đồ nguyên lý, bản vẽ thi công và thông số kỹ thuật trên catalog chuyên ngành của các nhà sản xuất.
  • Lập quy trình và thực hiện thao tác lắp đặt hoàn chỉnh các thiết bị chính (Chiller, VRV, máy điều hòa nguyên cụm), thiết bị trao đổi nhiệt (FCU, AHU) và các hệ thống phụ trợ (đường ống dẫn nước, tháp giải nhiệt, bơm, bình giãn nở, hệ thống kênh dẫn gió, miệng hút/thổi).
  • Đấu nối, tự động hóa hệ thống điều khiển điện, vận hành chạy thử, điều chỉnh năng suất lạnh và xử lý các sự cố kỹ thuật theo tiêu chuẩn an toàn lao động.

Tổng thời lượng đào tạo của mô đun là 150 giờ, trong đó lý thuyết chiếm 38 giờ, thực hành chiếm 95 giờ và thời lượng kiểm tra định kỳ là 17 giờ. Cấu trúc giáo trình gồm 10 bài học tích hợp, tiếp cận từ tổng quan thiết bị, phân tích chu trình công nghệ đến quy trình lắp đặt, kiểm tra và chạy thử từng phân hệ. Điểm đặc thù của tài liệu là thiết kế bài học dạng bảng quy trình thao tác, định mức dụng cụ - thiết bị, tiêu chuẩn thực hiện và bảng phân tích lỗi sai hỏng giúp chuẩn hóa kỹ năng thực hành nghề.

                    MÔ ĐUN MĐ 28 (150 GIỜ)
  Lý thuyết: 38h  |  Thực hành: 95h  |  Kiểm tra: 17h
  HỆ THỐNG CHÍNH (Bài 1 - 3)              PHÂN HỆ PHỤ TRỢ (Bài 4 - 9)
  • Water Chiller (Bài 1)                 • Đường ống nước (Bài 4)
  • Máy nguyên cụm Packaged (Bài 2)       • Tháp giải nhiệt, bình giãn nở (Bài 5)
  • Hệ thống VRV (Bài 3)                  • Bơm tuần hoàn (Bài 6)
                                          • Kênh dẫn gió & Miệng gió (Bài 7, 8)
                                          • Điện & Tự động hóa (Bài 9)

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 10 bài học với tiến trình logic từ tổng thể hệ thống đến chi tiết từng cụm thiết bị và tích hợp điều khiển:

  • Bài 1: Lắp đặt hệ thống điều hòa trung tâm nước (12 giờ: 4 LT, 7 TH, 1 KT): Phân tích hệ thống Water Chiller làm lạnh nước đến $7^\circ\text{C}$ để cấp tới các dàn trao đổi nhiệt FCU (Fan Coil Unit) và AHU (Air Handling Unit). Cung cấp thông số cấu tạo máy nén trục vít, piston nửa kín, bình ngưng giải nhiệt nước/dàn ngưng gió, bình bay hơi ống đồng có cánh, van điện từ và tủ điều khiển. Trích xuất thông số kỹ thuật của dòng Chiller Carrier 30HK (công suất từ 10 đến 160 ton; các model 30HKA015 đến 30HK120), dàn FCU Carrier (model 42CLA loại giấu trần; 42VLA, 42VMA loại đặt nền) và AHU Carrier 39F.
  • Bài 2: Lắp đặt máy điều hòa nguyên cụm (12 giờ: 4 LT, 7 TH, 1 KT): Khảo sát hệ thống xử lý nhiệt ẩm tập trung trọn bộ gồm máy điều hòa lắp mái (rooftop) và máy lạnh dạng tủ (giải nhiệt bằng nước dùng bình ngưng ống lồng ống hoặc giải nhiệt bằng không khí với 2 cụm dàn trong IU và dàn ngoài OU). Phân tích cấu tạo kênh gió tole tráng kẽm bọc bông thủy tinh cách nhiệt.
  • Bài 3: Lắp đặt máy điều hòa không khí VRV (9 giờ: 2 LT, 6 TH, 1 KT): Giới thiệu công nghệ điều chỉnh thể tích môi chất tuần hoàn qua biến tần. Phân tích sơ đồ hệ hồi nhiệt (RSEY) sử dụng bộ lựa chọn nhánh (BS Unit - Branch Selector) và cơ chế phân phối tải 14 cấp trên dòng máy biến tần hai máy nén (như RSX8G) điều chỉnh công suất linh hoạt từ 24% đến 100%. Tính toán suy giảm công suất nhiệt - lạnh khi nâng độ cao và tăng chiều dài đường ống.
  • Bài 4: Lắp đặt hệ thống đường ống dẫn nước (18 giờ: 3 LT, 13 TH, 2 KT): Phân loại và tính chọn các tuyến ống nước lạnh, nước giải nhiệt, nước nóng và nước ngưng. Phân tích ưu nhược điểm của sơ đồ tuần hoàn trực tiếp (direct return) và không trực tiếp (reverse return) để cân bằng trở lực thủy lực và cột áp tĩnh giữa các dàn FCU/AHU. Quy trình bọc bảo ôn bằng mút, styrofor, polyurethan và phương pháp thử kín áp lực.
  • Bài 5: Lắp đặt tháp giải nhiệt, bình giãn nở và các thiết bị phụ (24 giờ: 5 LT, 16 TH, 3 KT): Kỹ thuật lắp ráp tháp giải nhiệt tuần hoàn, bình giãn nở bù nhiệt và hệ thống xử lý nước cơ khí.
  • Bài 6: Lắp đặt các loại bơm (6 giờ: 1 LT, 5 TH): Tính toán lưu lượng và cột áp bơm nước giải nhiệt và bơm nước lạnh tuần hoàn theo năng suất nhiệt/lạnh của Chiller và độ chênh nhiệt chuẩn $\Delta t = 5^\circ\text{C}$.
  • Bài 7 & Bài 8: Lắp đặt hệ thống đường ống gió, miệng thổi, miệng hút và quạt gió (Mỗi bài 18 giờ): Kỹ thuật gia công, lắp đặt tuyến ống dẫn gió cấp, gió hồi, các loại miệng gió khuếch tán và quạt ly tâm.
  • Bài 9: Lắp đặt hệ thống điện và điều khiển tự động hóa trong ĐHKK trung tâm (30 giờ: 8 LT, 19 TH, 3 KT): Đấu nối tủ điện động lực, mạch điều khiển chuyển đổi tuần tự khởi động cụm máy và các thiết bị bảo vệ áp suất, nhiệt độ.
  • Bài 10: Kiểm tra kết thúc mô đun (3 giờ): Đánh giá tổng hợp kỹ năng tay nghề và kiến thức lý thuyết.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các nguyên lý và công thức nhiệt - thủy lực phục vụ tính toán lắp đặt:

  • Nguyên lý thủy lực mạng ống dẫn: Xác định mối quan hệ giữa chiều dài nhánh ống, đường kính, trở lực và cột áp tĩnh. So sánh hai mô hình đường ống tuần hoàn qua công thức phân bố lưu lượng:

$$\Delta P_{\text{nhánh}} = f\left(L, d, v, \zeta\right)$$

SƠ ĐỒ HỒI TRỰC TIẾP (Direct Return)       SƠ ĐỒ HỒI KHÔNG TRỰC TIẾP (Reverse Return)
      FCU1  FCU2  FCU3  FCU4                    FCU1  FCU2  FCU3  FCU4
  (Chiều dài nhánh không bằng nhau,         (Tổng chiều dài cấp + hồi bằng nhau,
   trở lực mất cân bằng)                     tự cân bằng trở lực)

  • Công thức xác định lưu lượng bơm tuần hoàn:

    • Lưu lượng bơm nước giải nhiệt:

    $$V_{gn} = \frac{Q_k}{\Delta t_{gn} \cdot C_{pn}}$$

    • Lưu lượng bơm nước lạnh:

    $$V_{nl} = \frac{Q_o}{\Delta t_{nl} \cdot C_{pn}}$$

    (Trong đó: $Q_k, Q_o$ là công suất nhiệt ngưng tụ và công suất lạnh tra catalog tính bằng $\text{kW}$; $C_{pn} = 4{,}186\text{ kJ/kg}\cdot^\circ\text{C}$ là nhiệt dung riêng của nước; $\Delta t_{gn} = \Delta t_{nl} = 5^\circ\text{C}$).

  • Cơ chế truyền nhiệt và đọng sương: Cơ sở truyền nhiệt qua vách trụ có bọc cách nhiệt, xác định nhiệt độ bề mặt ngoài lớp bảo ôn so với nhiệt độ đọng sương của không khí xung quanh nhằm chống đọng sương trên tuyến ống kim loại.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Định vị, gia công giá treo, lắp đặt bộ chống rung lò xo/cao su cho máy nén, Chiller, FCU, AHU và mạng đường ống; thao tác uốn, hàn nối, lắp bích ống thép đen, thép tráng kẽm, ống đồng loại L; bọc cách nhiệt bảo ôn bằng polyurethan, mút xốp đảm bảo độ kín khít; đấu nối tủ điện động lực và mạch điều khiển liên động.
  • Kỹ năng phân tích (Analytical skills): Đọc và bóc tách bản vẽ thi công tổng thể, bản vẽ lắp đặt chi tiết; tra cứu bảng đặc tính kỹ thuật (Carrier 30HK, 42CLA, 39F); phân tích nguyên nhân sự cố sai lệch áp suất, dòng điện không cân pha, thiếu môi chất hoặc đọng sương đường ống.
  • Kỹ năng vận hành và đánh giá thực nghiệm (Practical competencies): Vận hành khởi động hệ thống Chiller, FCU, AHU theo đúng quy trình tuần tự; đo kiểm và đối chiếu các thông số làm việc thực tế với giá trị danh định:
Thông số kiểm tra Tiêu chuẩn kỹ thuật khi vận hành chạy thử
Dòng điện làm việc ($I_{LV}$) Đạt giá trị dòng định mức ($I_{LV} = I_{ĐM}$), cân bằng giữa các pha
Áp suất bay hơi ($P_0$) Đạt giá trị áp suất định mức ($P_0 = P_{ĐM}$) theo môi chất sử dụng
Nhiệt độ nước lạnh ra khỏi bình bay hơi ($T_{nl}$) Duy trì ổn định ở mức $5^\circ\text{C} - 7^\circ\text{C}$
Áp suất đường nước lạnh ($P_{nl}$) Đạt định mức $1 - 2\text{ at}$

Phương pháp giảng dạy và học tập

Giáo trình được xây dựng theo mô hình sư phạm tích hợp lý thuyết gắn liền thao tác xưởng. Trong 150 giờ đào tạo, 63,3% thời lượng (95 giờ) được dành riêng cho các bài tập rèn luyện kỹ năng thực hành và 11,3% (17 giờ) dành cho công tác kiểm tra, đánh giá định kỳ.

       PHÂN BỔ THỜI LƯỢNG MÔ ĐUN MĐ 28
  • Tổ chức thực hành theo nhóm: Học viên được phân chia thành các nhóm làm việc với quy mô tối đa 5 sinh viên/nhóm. Mỗi nhóm trực tiếp nhận nhiệm vụ: khảo sát hiện trường, bóc tách danh mục vật tư, lập tiến độ thi công, tiến hành lắp ráp cơ khí, thi công tuyến ống, đấu nối điện và vận hành chạy thử thiết bị.
  • Case study và xử lý sự cố thực tế: Giáo trình tích hợp các bảng nhận diện sai hỏng điển hình (troubleshooting) tại từng bài học:
    • Hiện tượng máy không hoạt động do nguồn điện mất cân pha hoặc đặt sai chế độ điều khiển.
    • Hiện tượng thông số áp suất $P_0$ và nhiệt độ nước lạnh $T_{nl}$ không đạt tiêu chuẩn do thiếu môi chất hoặc đường nước bị nghẽn khí.
    • Lỗi lắp sai vị trí thiết bị, lệch cao độ do không phân tích đúng bản vẽ thi công.
    • Sự cố đọng sương cục bộ do tính sai chiều dày lớp bảo ôn hoặc thi công hở mối nối.
  • Phương pháp đánh giá kết quả:
    • Đánh giá quá trình: Thực hiện qua 17 giờ kiểm tra phân bổ trực tiếp sau mỗi bài học (Bài 1, 2, 3, 4, 5, 7, 8, 9).
    • Đánh giá kết thúc mô đun (Bài 10 - 3 giờ): Gồm 2 phần bắt buộc:
      1. Thực hành: Thao tác lắp đặt hoàn chỉnh một hạng mục cụ thể (cụm Chiller, máy VRV, kết nối tuyến ống nước FCU/AHU, đấu nối mạch điều khiển) đạt chuẩn kích thước, độ kín và an toàn.
      2. Lý thuyết: Trình bày sơ đồ nguyên lý làm việc của hệ thống và trả lời trực tiếp 1 đến 2 câu hỏi vấn đáp chuyên sâu từ giảng viên chấm thi.
  • Hướng dẫn tự học: Sinh viên sử dụng tài liệu để tự tra cứu catalog kỹ thuật của các hãng chế tạo (Carrier, Daikin), rèn luyện kỹ năng lập bảng tiến độ thi công và tính toán kích thước đường ống, kiểm tra đọng sương trước khi thực hành tại xưởng.

Điểm nổi bật và cập nhật

Giáo trình phản ánh các công nghệ điều hòa không khí công nghiệp được ứng dụng tại các công trình quy mô lớn:

                            GIẢI PHÁP KỸ THUẬT TIÊU BIỂU
HỆ WATER CHILLER               HỆ VRV BIẾN TẦN                 THỦY LỰC ĐƯỜNG ỐNG
• Bơm tải nước lạnh 7°C         • 14 cấp điều chỉnh phụ tải     • Sơ đồ hồi không trực tiếp
• Chiller Carrier 30HK          • Bộ chọn nhánh BS Unit         • Bảo ôn mút, styrofor, PU
• FCU 42CLA / AHU 39F           • Thu hồi nhiệt (RSEY)          • Khống chế đọng sương
  • Dữ liệu kỹ thuật catalog chi tiết: Cung cấp thông số vận hành thực tế của các dòng thiết bị công nghiệp tiêu chuẩn:
    • Cụm Chiller giải nhiệt nước Carrier 30HK: Năng suất lạnh $Q_o$, năng suất nhiệt $Q_k$ và công suất động cơ $N$ tại các dải nhiệt độ nước giải nhiệt ra $t_{gn}''$ từ $30^\circ\text{C}$ đến $45^\circ\text{C}$ (tương ứng công suất lạnh từ 47,6 kW ở model 30HKA015 đến 363 kW ở model 30HK120).
    • Dàn lạnh FCU Carrier: Bảng lưu lượng gió 3 cấp tốc độ (449 đến 1534 $\text{m}^3/\text{h}$), thông số quạt ly tâm lồng sóc, áp suất làm việc $10\text{ kg/cm}^2$, mật độ cánh 12 cánh/inch của các model 42CLA, 42VLA, 42VMA.
    • Dàn lạnh AHU Carrier 39F: Kết cấu buồng hòa trộn gió tươi/gió hồi, bộ lọc túi vải và dàn ống trao đổi nhiệt nhiều dãy (4, 6, 8 dãy ống; mật độ 315 đến 551 cánh/m).
  • Cập nhật công nghệ VRV hiện đại: Phân tích sơ đồ nguyên lý hệ thống điều hòa VRV sử dụng máy nén biến tần kết hợp van điện từ phân phối môi chất tuyến tính. Mô tả chi tiết hệ thống thu hồi nhiệt RSEY với bộ lựa chọn nhánh BS Unit cho phép làm lạnh và sưởi ấm đồng thời ở các khu vực khác nhau. Giải thích giải pháp điều chỉnh 14 cấp phụ tải (trên model RSX8G) giúp tiết kiệm năng lượng khi vận hành non tải so với hệ thống 3 cấp truyền thống (0 - 50% - 100%).
  • Chuẩn hóa kỹ thuật thi công thủy lực và bảo ôn: Đưa ra hướng dẫn lắp đặt sơ đồ đường ống hồi không trực tiếp (reverse return) để triệt tiêu chênh lệch trở lực giữa các tầng và các dàn FCU; cung cấp kỹ thuật treo chống rung và quy chuẩn bọc cách nhiệt bằng polyurethan, mút xốp chống tổn thất nhiệt và ngăn ngừa đọng sương.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho sinh viên năm thứ hai, năm thứ ba hoặc năm cuối hệ Cao đẳng nghề, Cao đẳng kỹ thuật và Đại học thuộc các ngành: Kỹ thuật Nhiệt, Kỹ thuật Máy lạnh và Điều hòa không khí, Cơ điện công trình (MEP), Nhiệt công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở ngành (Nhiệt động lực học kỹ thuật, Truyền nhiệt và truyền chất, Cơ học chất lỏng), các mô đun chuyên môn nghề bắt buộc và mô đun Điều hòa không khí cục bộ.
  • Giảng viên chuyên ngành: Sử dụng làm khung tài liệu giảng dạy chuẩn để xây dựng kế hoạch bài giảng lý thuyết tích hợp thực hành, phân chia ca kíp thực tập xưởng (nhóm 5 sinh viên), thiết lập tiêu chí kiểm tra tay nghề và bảng chấm điểm kỹ năng theo thời lượng 150 giờ.
  • Kỹ sư và kỹ thuật viên: Dùng làm tài liệu tra cứu kỹ thuật thực địa trong công tác đọc bản vẽ thi công, bóc tách khối lượng vật tư, lắp đặt cụm máy Chiller, VRV, bảo ôn đường ống và thực hiện quy trình chạy thử - hiệu chỉnh hệ thống HVAC tại các công trình dân dụng và công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn phục vụ học sinh, sinh viên các trường đào tạo nghề, cao đẳng và đại học chuyên ngành Kỹ thuật Nhiệt - Lạnh, cũng như kỹ thuật viên thi công lắp đặt hệ thống cơ điện công trình (MEP).

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun MĐ 28?

Học viên bắt buộc phải hoàn thành các môn học cơ sở ngành kỹ thuật nhiệt, các mô đun chuyên môn nghề bắt buộc và mô đun Điều hòa không khí cục bộ để nắm vững chu trình nhiệt động cơ bản trước khi tiếp cận hệ thống trung tâm.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết điều hòa không khí là gì?

Tài liệu tập trung vào kỹ năng thực hành thi công với thời lượng chiếm 63,3% (95/150 giờ). Nội dung chuẩn hóa quy trình lắp đặt, kiểm tra thiết bị cụ thể (Chiller Carrier 30HK, VRV Inverter RSX8G, FCU 42CLA, AHU 39F), cung cấp các bảng hướng dẫn thao tác, tiêu chuẩn thực hiện và bảng nhận diện lỗi hỏng trong thực tế.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc sơ đồ nguyên lý với việc tra cứu bảng thông số catalog thiết bị; tập giải các bài toán tính chọn lưu lượng bơm, đường kính ống và kiểm tra đọng sương; nghiên cứu kỹ các bảng chỉ dẫn lỗi thi công để phòng ngừa sai sót khi thực hành.

5. Giáo trình có cung cấp các tài liệu bổ trợ kỹ thuật không?

Tài liệu tích hợp đầy đủ sơ đồ nguyên lý mạch nhiệt, mạch điện động lực và điều khiển, các bảng thông số kỹ thuật chuẩn của nhà sản xuất (Carrier 30HK, 42CLA, 39F, Daikin VRV), bảng quy trình kiểm tra thử áp lực đường ống và các tiêu chuẩn nghiệm thu chạy thử hệ thống.

Kết luận

Giáo trình Hệ thống điều hoà không khí trung tâm (Mã mô đun: MĐ 28) là tài liệu đào tạo chuyên môn bắt buộc, chuẩn hóa toàn diện kiến thức và kỹ năng thực hành lắp đặt, vận hành hệ thống điều hòa không khí công nghiệp. Với kết cấu 150 giờ (38 giờ lý thuyết, 95 giờ thực hành, 17 giờ kiểm tra), tài liệu dẫn dắt người học theo lộ trình khoa học từ việc phân tích nguyên lý cụm máy làm lạnh nước (Water Chiller), máy nguyên cụm Packaged, hệ thống VRV biến tần đến kỹ thuật lắp đặt đồng bộ mạng đường ống dẫn nước, tháp giải nhiệt, bơm tuần hoàn, đường ống gió và tủ điều khiển tự động hóa. Việc trích xuất trực tiếp dữ liệu kỹ thuật từ catalog thiết bị công nghiệp cùng các bảng hướng dẫn kiểm soát lỗi thi công giúp giáo trình trở thành tài liệu phục vụ đắc lực cho công tác đào tạo và ứng dụng thực tế trong lĩnh vực Kỹ thuật Nhiệt - Lạnh.
