GIỚI THIỆU VÀ MÔ TẢ THƯ MỤC HỌC THUẬT: GIÁO TRÌNH VẼ KỸ THUẬT 1 (MÃ HỌC PHẦN: MECM52003)
Tổng quan về giáo trình (250-300 từ)
Giáo trình Vẽ kỹ thuật 1 (mã môn học: MECM52003) là tài liệu giảng dạy và học tập chính thức thuộc khối kiến thức kỹ thuật cơ sở trong chương trình đào tạo trình độ Cao đẳng và Trung cấp của Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Quốc gia Việt Nam). Tài liệu được ban hành theo Quyết định số 207/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí, do nhóm tác giả gồm Võ Tấn Hoà (Chủ biên), Lê Anh Dũng và Trần Thanh Ngọc biên soạn.
Về vị trí đào tạo, môn học có thời lượng 2 tín chỉ (tương đương 45 giờ đào tạo), được bố trí giảng dạy ở giai đoạn đầu của khóa học nhằm chuẩn bị kiến thức nền tảng cho sinh viên thuộc các khối ngành kỹ thuật như: "Sửa chữa thiết bị chế biến dầu khí", "Hàn", "Gia công cắt gọt", "Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí" (LĐVHBQMNK) và "Vận hành thiết bị chế biến dầu khí" (VHTBCBDK).
Mục tiêu học tập của giáo trình xác định theo ba chuẩn đầu ra chính:
- Về kiến thức (A1, A2): Trình bày hệ thống tiêu chuẩn kỹ thuật về khung bản vẽ, khung tên, chữ viết, nét vẽ; nắm vững phương pháp dựng hình học, phép chiếu vuông góc, quy ước biểu diễn các mối ghép, chi tiết máy thông dụng, bản vẽ lắp, bản vẽ kết cấu, sơ đồ P&ID và sơ đồ truyền động cơ khí.
- Về kỹ năng (B1): Thiết lập và hoàn thiện bản vẽ hình học, bản vẽ hình chiếu vuông góc; biểu diễn các mối ghép cơ khí; phân tích và đọc hiểu thông số trên các loại bản vẽ kỹ thuật cơ khí.
- Về năng lực tự chủ và trách nhiệm (C1, C2): Hình thành tính tỉ mỉ, kiên trì, kỷ luật và tác phong công nghiệp trong xử lý bản vẽ kỹ thuật.
Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp bài tập thực hành, tiếp cận theo trình tự logic từ quy chuẩn kỹ thuật cơ bản đến biểu diễn hình học không gian và các dạng bản vẽ kỹ thuật chuyên ngành. Điểm đặc thù của tài liệu là tích hợp nội dung đọc hiểu bản vẽ sơ đồ công nghệ đường ống và thiết bị (P&ID) phục vụ trực tiếp cho ngành công nghiệp dầu khí.
Nội dung kiến thức cốt lõi (500-600 từ)
CẤU TRÚC PHÂN PHỐI NỘI DUNG MÔN HỌC (45 GIỜ)
Các chương và chủ đề chính
Giáo trình triển khai toàn diện nội dung trong phạm vi 6 chương với 45 giờ đào tạo (14 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập, 2 giờ kiểm tra):
- Chương 1: Những tiêu chuẩn về cách trình bày bản vẽ (3 giờ): Giới thiệu các quy chuẩn cơ bản gồm khổ giấy theo TCVN 2-74 (A0 kích thước $1189 \times 841$ mm đến A4 kích thước $297 \times 210$ mm; tương ứng ký hiệu ISO 44 đến 11); tiêu chuẩn khung vẽ và khung tên theo TCVN 3821-83 với 7 ô thông tin; tỷ lệ bản vẽ (nguyên hình 1:1, phóng to 2:1 đến 10:1, thu nhỏ 1:2 đến 1:10); đường nét theo TCVN 8-85 (nét liền đậm, nét liền mảnh, nét đứt, nét chấm gạch, nét lượn sóng; dãy bề rộng 0,18–2 mm); chữ viết kỹ thuật theo khổ $h$ (1,8; 2,5; 3,5; 5; 7; 10 mm, kiểu A $d=h/14$ và kiểu B $d=h/10$ đứng hoặc nghiêng $75^\circ$); nguyên tắc ghi kích thước (đường gióng, đường kích thước, con số kích thước, ký hiệu bán kính $R$, đường kính $\varnothing$, góc, độ dốc, độ côn).
- Chương 2: Vẽ hình học (6 giờ): Hướng dẫn phương pháp dựng đường song song, đường vuông góc, chia đều đoạn thẳng; dựng góc đặc biệt ($75^\circ, 105^\circ, 165^\circ$) bằng êke; tính toán và vẽ độ dốc ($i = \tan\alpha$), độ côn ($k = (D-d)/h = 2\tan\alpha$); chia đều đường tròn thành 3, 5, 6, 7, 9, 11 phần; kỹ thuật vẽ nối tiếp giữa đường thẳng với cung tròn, cung tròn với cung tròn (tiếp xúc trong, tiếp xúc ngoài); dựng các đường cong kỹ thuật gồm đường elip (theo trục dài $AB$, trục ngắn $CD$), đường xoắn ốc Archimedes bước xoắn $a$, đường thân khai của đường tròn cơ sở bán kính $R$ và đường hình sin ($y = \sin x$).
- Chương 3: Hình chiếu vuông góc (8 giờ): Hệ thống hóa khái niệm phép chiếu xuyên tâm, phép chiếu song song (chiếu xiên và chiếu vuông góc); phương pháp ba mặt phẳng hình chiếu vuông góc ($P_1$ đứng, $P_2$ bằng, $P_3$ cạnh); đồ thức của điểm ($A_1, A_2, A_3$), đoạn thẳng ở vị trí đặc biệt (đường mặt, đường bằng, đường cạnh, đường thẳng chiếu đứng, chiếu bằng, chiếu cạnh); đồ thức của mặt phẳng (mặt phẳng chiếu, mặt phẳng song song với mặt phẳng hình chiếu); biểu diễn hình chiếu các khối đa diện (lăng trụ đứng/xiên, khối chóp) và khối tròn xoay (hình trụ, hình nón đứng, nón cụt, mặt cầu, mặt xuyến).
- Chương 4: Quy ước vẽ các mối ghép (6 giờ): Cung cấp quy tắc biểu diễn mối ghép ren; cấu tạo và cách vẽ bulông lục giác theo TCVN 1892-76 (quy ước thay cung hyperbol bằng cung tròn); đai ốc lục giác (chiều cao $m$); vòng đệm; vít cấy (kiểu A không rãnh thoát dao, kiểu B có rãnh thoát dao); quy ước biểu diễn ren thấy, ren khuất và biểu diễn mối ghép ren; quy tắc vẽ mối ghép then, mối ghép hàn và đinh tán.
- Chương 5: Quy ước vẽ một số chi tiết thông dụng (6 giờ): Trình bày quy ước biểu diễn bánh răng trụ, bánh răng côn, trục và bánh răng, khớp nối trục, thiết bị chèn khít và lò xo trong cơ khí.
- Chương 6: Các loại bản vẽ cơ khí (16 giờ): Phân tích nội dung và phương pháp đọc, lập bản vẽ chi tiết (bản vẽ chế tạo); bản vẽ lắp cơ khí; bản vẽ kết cấu kim loại; bản vẽ sơ đồ truyền động cơ khí (như sơ đồ hộp giảm tốc) và bản vẽ sơ đồ hệ thống đường ống, thiết bị công nghệ P&ID (Piping and Instrumentation Diagram).
MÔ HÌNH HÌNH CHIẾU VUÔNG GÓC 3 MẶT PHẲNG
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng hệ thống kiến thức dựa trên nền tảng:
- Cơ sở hình học họa hình: Nguyên lý ánh xạ không gian 3 chiều lên các mặt phẳng chiếu 2 chiều trực giao (phương pháp Monge), định vị tọa độ không gian điểm, đoạn thẳng, mặt phẳng và khối đa diện, khối tròn xoay.
- Hệ thống Tiêu chuẩn Nhà nước (TCVN): TCVN 2-74 (khổ giấy), TCVN 3821-83 (khung tên), TCVN 8-85 (đường nét), TCVN 1892-76 (bulông) và các quy chuẩn ghi kích thước, tỷ lệ.
- Quy chuẩn quốc tế: Tiêu chuẩn bản vẽ kỹ thuật ISO Standards Handbook 12 (1991) và ký hiệu sơ đồ kỹ thuật công nghệ công nghiệp.
Kỹ năng phát triển
Thông qua nội dung môn học, người học phát triển các kỹ năng chuyên môn:
- Kỹ năng kỹ thuật (Technical skills): Sử dụng các dụng cụ vẽ hình học (thước T, êke $30^\circ-60^\circ$ và $45^\circ$, compa, bút chì, thước cong); căn chỉnh bề rộng nét đậm, nét mảnh theo tỷ số $1:2$ hoặc $1:3$; bố trí tỷ lệ và khung bản vẽ đúng chuẩn.
- Kỹ năng phân tích (Analytical skills): Đọc hiểu liên hệ không gian từ đồ thức 2D sang hình thể 3D; giải đoán hình chiếu thứ 3 dựa trên hai hình chiếu đã cho; phân tích quan hệ lắp ráp giữa các chi tiết máy.
- Kỹ năng nghề nghiệp ứng dụng (Practical competencies): Đọc và bóc tách dữ liệu kỹ thuật trên bản vẽ chế tạo, bản vẽ lắp bộ phận máy, sơ đồ truyền động và sơ đồ P&ID trong thực tế sản xuất và vận hành nhà máy dầu khí.
Phương pháp giảng dạy và học tập (300-350 từ)
TIẾP CẬN SƯ PHẠM VÀ ĐÁNH GIÁ
Giáo trình Vẽ kỹ thuật 1 định hướng phương pháp giảng dạy tích cực kết hợp giữa lý thuyết và thực hành, trong đó thời lượng thực hành, thảo luận và bài tập chiếm 29/45 giờ (chiếm 64,4% tổng thời lượng môn học):
- Phương pháp giảng dạy của giảng viên:
- Sử dụng các phương pháp sư phạm tích cực: thuyết trình ngắn, giảng dạy nêu vấn đề, hướng dẫn khai thác tài liệu học tập và phân tích bài tập tình huống.
- Tổ chức hoạt động nhóm nhỏ (mỗi nhóm gồm 8–10 sinh viên), giao đề tài thảo luận và kiểm soát tiến độ thực hành của từng thành viên.
- Sử dụng phòng học chuẩn bị đầy đủ máy chiếu, bảng rộng có chia ô, bộ thước vẽ kỹ thuật, compa, bàn vẽ phẳng mặt rộng và mẫu bản vẽ cơ khí thực tế.
- Phương pháp học tập của sinh viên:
- Chuẩn bị bài và nghiên cứu giáo trình tại nhà trước khi lên lớp.
- Tham dự tối thiểu 70% tổng thời lượng lý thuyết (sinh viên vắng vượt quá 30% thời lượng lý thuyết phải học lại môn học).
- Thực hiện đầy đủ phiếu học tập, phiếu thực hành cá nhân và tham gia báo cáo thảo luận nhóm.
- Phương thức kiểm tra và đánh giá:
Căn cứ Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/03/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội:
- Điểm kiểm tra thường xuyên (hệ số 1): Đánh giá sau 27 giờ giảng dạy thông qua hỏi miệng hoặc bài tập viết tự luận, kiểm tra các chuẩn đầu ra A1, A2, A3, B1, B2, C1, C2.
- Điểm kiểm tra định kỳ (hệ số 2): Đánh giá sau 36 giờ giảng dạy bằng hình thức kiểm tra viết/tự luận, tập trung chuẩn đầu ra A4, B2, C2. Tổng trọng số điểm quá trình chiếm 40%.
- Điểm thi kết thúc môn học: Chiếm trọng số 60% tổng điểm, kiểm tra tự luận sau 45 giờ học tập. Điểm chấm theo thang điểm 10, làm tròn 1 chữ số thập phân và quy đổi sang điểm chữ, thang điểm 4 theo tín chỉ.
Điểm nổi bật và cập nhật (250-300 từ)
Giáo trình Vẽ kỹ thuật 1 của Trường Cao đẳng Dầu khí thể hiện các đặc điểm cập nhật và liên kết thực tiễn như sau:
- Chuẩn hóa khung chương trình đào tạo nghề kỹ thuật: Nội dung biên soạn theo khung chương trình mới ban hành theo Quyết định số 207/QĐ-CĐDK năm 2022, đáp ứng sự đồng bộ giữa hệ thống các môn học cơ sở cơ khí (Dung sai MECM53001, Vật liệu cơ khí MECM53002, Vẽ kỹ thuật 2 MECM62012, Autocad MECM63013).
- Đồng bộ tiêu chuẩn kỹ thuật hiện hành: Giáo trình đối chiếu trực tiếp giữa hệ thống Tiêu chuẩn Việt Nam (TCVN 2-74, TCVN 3821-83, TCVN 8-85, TCVN 1892-76) với cẩm nang quốc tế ISO Standards Handbook 12 Technical Drawings (1991), giúp người học nắm bắt quy chuẩn kỹ thuật cả trong môi trường trong nước và quốc tế.
- Kế thừa hệ thống học liệu cơ bản: Nội dung được tổng hợp và tham khảo từ các tài liệu kinh điển trong nước, cụ thể là bộ giáo trình Vẽ Kỹ Thuật Cơ Khí (Tập 1, 2) của nhóm tác giả Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn (Nhà xuất bản Giáo dục, 1998).
- Tích hợp nội dung công nghiệp thực tế: Khác với các tài liệu vẽ kỹ thuật đại cương đơn thuần, giáo trình bổ sung hẳn nội dung bản vẽ kết cấu kim loại, sơ đồ truyền động cơ cấu giảm tốc và sơ đồ công nghệ P&ID (Piping and Instrumentation Diagram) ở Chương 6, liên hệ chặt chẽ với hoạt động lắp đặt, bảo dưỡng máy móc tại các công trình lọc hóa dầu và cơ khí chế tạo.
Đối tượng sử dụng giáo trình (200-250 từ)
Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể:
- Sinh viên trình độ Cao đẳng và Trung cấp:
- Nghề Sửa chữa thiết bị chế biến Dầu khí (SCTBCBDK).
- Nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí (LĐVHBQMNK).
- Nghề Gia công cắt gọt kim loại (CGKL).
- Nghề Hàn.
- Nghề Vận hành thiết bị chế biến Dầu khí (VHTBCBDK).
Môn học được bố trí học ngay trong học kỳ đầu của chương trình đào tạo.
- Yêu cầu kiến thức tiên quyết (Prerequisites): Môn học không đòi hỏi học phần kỹ thuật tiên quyết trong chương trình đào tạo nghề, chỉ yêu cầu người học có kiến thức hình học cơ bản ở bậc trung học phổ thông. Môn học này là điều kiện tiên quyết để sinh viên học tiếp các học phần tiếp theo: Vẽ kỹ thuật 2 (MECM62012), Autocad (MECM63013), Dung sai (MECM53001), Nguyên lý - Chi tiết máy (MECM62015) và các mô-đun chuyên môn sửa chữa máy nén khí, bơm, quạt.
- Giảng viên và cán bộ kỹ thuật: Giáo trình là tài liệu chuẩn phục vụ công tác soạn giáo án, ra đề kiểm tra, hướng dẫn bài tập thực hành; đồng thời là tài liệu tra cứu quy cách biểu diễn mối ghép, quy chuẩn đường nét cho kỹ thuật viên cơ khí tại nhà máy.
Câu hỏi thường gặp (250-300 từ)
1. Giáo trình này phù hợp với ai?
Giáo trình được thiết kế cho sinh viên trình độ Cao đẳng và Trung cấp khối ngành kỹ thuật cơ khí, dầu khí (Sửa chữa thiết bị dầu khí, Lắp đặt - vận hành bơm/quạt/máy nén khí, Gia công cắt gọt, Hàn), đồng thời dùng làm tài liệu tham khảo cho giảng viên và kỹ thuật viên cơ khí.
2. Cần kiến thức nền nào để học môn học này?
Môn học nằm trong nhóm kỹ thuật cơ sở được giảng dạy ngay từ đầu khóa học, không yêu cầu học phần tiên quyết. Người học chỉ cần nắm kiến thức hình học phẳng và hình học không gian ở cấp trung học phổ thông.
3. Điểm khác biệt của giáo trình này so với các giáo trình Vẽ kỹ thuật đại cương khác là gì?
Giáo trình phân bổ thời lượng thực hành chiếm tới 64,4% (29/45 giờ), gắn liền với các bài tập hình chiếu thực tế, đồng thời tích hợp nội dung chuyên ngành công nghiệp như mối ghép cơ khí, sơ đồ hộp giảm tốc và sơ đồ công nghệ P&ID.
4. Làm sao để tự học hiệu quả môn học này?
Người học cần đọc trước nội dung từng chương trong giáo trình trước khi lên lớp, trang bị đầy đủ bộ dụng cụ vẽ (êke, compa, thước T, bút chì), hoàn thành các bài tập dựng hình 3 hình chiếu, câu hỏi thảo luận cuối mỗi chương và tham gia thảo luận nhóm 8–10 người.
5. Có tài liệu bổ trợ nào kèm theo giáo trình không?
Kèm theo giáo trình là hệ thống câu hỏi thảo luận, phiếu học tập, phiếu thực hành bản vẽ chi tiết máy và danh mục tài liệu tham khảo gồm Vẽ Kỹ Thuật Cơ Khí (Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn), hệ thống tiêu chuẩn thiết kế TCVN và ISO Standards Handbook 12.
Kết luận (150 từ)

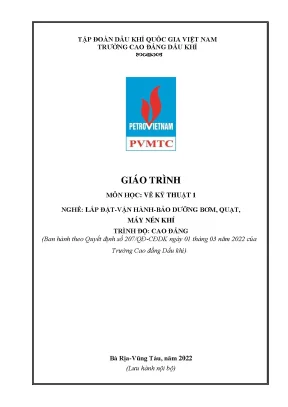

Giáo trình Vẽ kỹ thuật 1 (mã học phần: MECM52003) do Trường Cao đẳng Dầu khí ban hành năm 2022 đóng vai trò cung cấp kiến thức nền tảng về ngôn ngữ kỹ thuật, quy chuẩn bản vẽ cơ khí và phương pháp biểu diễn không gian thông qua hình chiếu vuông góc.
LỘ TRÌNH ĐÀO TẠO TIẾP NỐI
Theo lộ trình đào tạo, hoàn thành học phần này cho phép người học tiếp thu các môn học cơ sở và chuyên môn tiếp theo như Vẽ kỹ thuật 2, Autocad, Dung sai, Nguyên lý - Chi tiết máy và các mô-đun thực hành sửa chữa - bảo dưỡng thiết bị cơ khí công nghiệp. Tài liệu hoàn thiện việc chuẩn hóa năng lực đọc, lập bản vẽ kỹ thuật cơ bản cho sinh viên thông qua hệ thống bài tập thực hành và bảng tra cứu tiêu chuẩn TCVN/ISO đi kèm.
