TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH VẬT LIỆU ĐIỆN (NGÀNH ĐIỆN CÔNG NGHIỆP)

1. Tổng quan về giáo trình (250–300 từ)

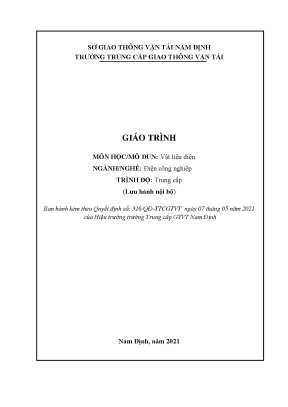

  • Thông tin xuất bản và cơ sở pháp lý: Giáo trình Vật liệu điện (Mã môn học: MH11) được biên soạn bởi tập thể giảng viên Trường Trung cấp Giao thông vận tải Nam Định (Chủ biên: Trần Thị Hệ, Thành viên tham gia: Ngô Thị Oanh) và chính thức ban hành kèm theo Quyết định số 316/QĐ-TTCGTVT ngày 07 tháng 05 năm 2021 của Hiệu trưởng nhà trường. Tài liệu được lưu hành nội bộ phục vụ công tác đào tạo nghề Điện công nghiệp ở trình độ Trung cấp.
  • Vị trí trong chương trình đào tạo: MH11 là môn học kỹ thuật cơ sở bắt buộc. Trong tiến trình đào tạo, môn học được bố trí sau môn An toàn lao động, đồng thời được tổ chức giảng dạy song song với các môn học và mô-đun chuyên môn: Mạch điện, Vẽ điện, và Khí cụ điện.
  • Mục tiêu học tập (Learning Outcomes):
    • Về kiến thức: Trang bị hệ thống lý thuyết về cấu tạo, phân loại, tính chất vật lý, hóa học, cơ học và đặc tính kỹ thuật của các nhóm vật liệu điện thông dụng (cách điện, dẫn điện, dẫn từ).
    • Về kỹ năng: Nhận dạng, phân loại, tính toán lựa chọn vật liệu đúng yêu cầu kỹ thuật; phát hiện các dạng hư hỏng, xác định nguyên nhân và đề xuất phương án thay thế vật liệu trong thiết bị điện.
    • Về năng lực tự chủ và trách nhiệm: Hình thành tính cẩn thận, độ chính xác kỹ thuật và tính chủ động trong xử lý công việc nghề nghiệp.
  • Cấu trúc và cách tiếp cận: Giáo trình tiếp cận từ cấu trúc vi mô của vật chất (mô hình nguyên tử, liên kết phân tử, lý thuyết phân vùng năng lượng) đến các đặc tính vĩ mô và ứng dụng kỹ thuật thực tế của từng nhóm vật liệu.
  • Điểm đặc sắc: Nội dung gắn liền việc phân tích bản chất vật lý với các bảng dữ liệu kỹ thuật thực nghiệm, quy chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC) và công thức tính chọn cụ thể cho các thiết bị điện công nghiệp.

2. Nội dung kiến thức cốt lõi (500–600 từ)

Các chương và chủ đề chính

Cấu trúc giáo trình gồm 1 bài mở đầu và 3 chương chuyên môn chính:

  • Bài mở đầu: Khái niệm về vật liệu điện (Mã bài: 11-00): Trình bày định nghĩa vật liệu điện; cấu tạo nguyên tử theo mô hình Bor; 4 dạng liên kết phân tử (đồng hóa trị, ion, kim loại, Vandec-Vanx); khuyết tật mạng tinh thể; lý thuyết phân vùng năng lượng trong vật rắn ($W$); hệ thống phân loại vật liệu theo khả năng dẫn điện, từ tính, trạng thái vật thể, công dụng và nguồn gốc.
  • Chương 1: Vật liệu cách điện (Mã chương: 11-01): Khái niệm và phân loại điện môi (theo trạng thái vật lý, thành phần vô cơ/hữu cơ, 7 cấp chịu nhiệt theo tiêu chuẩn IEC); các đặc tính chung (tính hút ẩm, cơ học, hóa học, độ bền nhiệt, dãn nở nhiệt); hiện tượng đánh thủng điện môi; các vật liệu cách điện thông dụng gồm vật liệu sợi (giấy cáp, giấy tụ điện KOH/silicon, cáctông, phíp, amiăng, xi măng amiăng), vải sơn, băng cách điện, chất dẻo nhiều lớp (Hêtinắc, Téctôlít), nhựa tự nhiên và tổng hợp (PE, PP, PIB, Polistirol, Poliacrilat, Epoxi, Bakelit, Silicon, Polieste, cánh kiến, colofan), dầu cách điện (dầu thực vật khô, dầu máy biến áp), sơn/hợp chất cách điện, chất đàn hồi (cao su thiên nhiên, cao su tổng hợp, escapon, cao su silicon CKT), và điện môi vô cơ (thủy tinh, gốm sứ cách điện, mica muscôvít/flogopít, micanít).
  • Chương 2: Vật liệu dẫn điện (Mã chương: 11-02): Định nghĩa; các thông số điện dẫn và điện trở ($R = \rho \frac{l}{S}$, $G = \frac{1}{R}$); sự phụ thuộc của điện trở suất vào nhiệt độ thông qua hệ số nhiệt điện trở $\alpha$; các tác nhân môi trường tác động lên điện trở suất; hiệu điện thế tiếp xúc và sức nhiệt điện động; đặc tính cơ - lý - hóa và tính công nghệ của kim loại/hợp kim; các dạng hư hỏng (ăn mòn kim loại, quá tải điện, ngắn mạch, già hóa, mài mòn); các phương pháp chống ăn mòn (phủ kim loại nóng chảy kẽm/thiếc/chì, mạ, phun, cán dính, phủ phi kim loại, tạo màng oxit); nguyên tắc tính chọn vật liệu dẫn điện.
  • Chương 3: Vật liệu dẫn từ: Khái quát về vật liệu dẫn từ có độ từ thẩm $\mu \gg 1$; các đại lượng đặc trưng của từ trường và mạch từ; phương pháp tính toán mạch từ; phân loại và phạm vi ứng dụng của các vật liệu dẫn từ thông dụng trong chế tạo lõi máy điện, máy biến áp và khí cụ điện.

Kiến thức nền tảng được xây dựng

  • Lý thuyết phân vùng năng lượng: Phân định rõ 3 trạng thái vật chất dựa trên độ rộng vùng cấm năng lượng ($W$): vật dẫn ($W \le 0{,}2\text{ eV}$), bán dẫn ($W = 0{,}2 \div 1{,}5\text{ eV}$), và điện môi ($W = 1{,}5 \div 2\text{ eV}$).
  • Cơ chế đánh thủng điện môi: Mô hình toán học xác định điện áp đánh thủng $U_{\text{đt}} = E_{\text{bđ}} \cdot d$ và hệ số an toàn $\gamma = \frac{U_{\text{đt}}}{U_{\text{cp}}}$.
  • Tiêu chuẩn phân cấp chịu nhiệt IEC: Bảng phân cấp 7 nhóm chịu nhiệt: Y (90°C), A (105°C), E (120°C), B (130°C), F (155°C), H (180°C), C (trên 180°C).
  • Cơ chế biến thiên điện trở theo nhiệt độ: Biểu thức quy đổi điện trở suất theo nhiệt độ: $\rho_{t_2} = \rho_{t_1}[1 + \alpha(t_2 - t_1)]$.
  • Hiện tượng tiếp xúc điện hóa: Cơ chế sinh sức nhiệt điện động và ăn mòn điện hóa dựa trên thang thế điện hóa tiêu chuẩn của kim loại so với hydro.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán bề dày tấm cách điện ($d$) đáp ứng cấp điện áp làm việc; tính toán điện trở vật dẫn theo kích thước hình học và nhiệt độ vận hành; tính toán thông số mạch từ.
  • Kỹ năng phân tích: Xác định chính xác các nguyên nhân gây sự cố như quá tải dòng điện, quá điện áp do sét, ngắn mạch (1 pha, 2 pha, 3 pha, chạm đất), hiện tượng già hóa tự nhiên/nhân tạo và tác động cơ học.
  • Kỹ năng thực hành chuyên môn: Nhận dạng vật liệu thực tế thông qua các chỉ tiêu cơ - lý; áp dụng đúng quy trình bảo vệ bề mặt chống ăn mòn; lựa chọn vật liệu thay thế tương thích trong bảo dưỡng, sửa chữa máy điện và khí cụ điện.

3. Phương pháp giảng dạy và học tập (300–350 từ)

  • Phương pháp tiếp cận sư phạm: Giáo trình triển khai theo phương pháp sư phạm kỹ thuật nghề nghiệp, kết hợp chặt chẽ giữa giảng giải lý thuyết cơ sở và bài tập tính toán định lượng gắn với ứng dụng thực tế. Nội dung lý thuyết luôn đi kèm các bảng thông số kỹ thuật tiêu chuẩn để người học tra cứu trực tiếp.

  • Hệ thống bài tập và nghiên cứu tình huống: Giáo trình cung cấp hệ thống bài tập tính toán định lượng ở cuối các chương, tập trung vào các tình huống thực tế của ngành điện:

    • Tính toán điện áp đánh thủng ($U_{\text{đt}}$) và điện áp làm việc an toàn ($U_{\text{cp}}$) cho các tấm cách điện bằng cáctông, mica, giấy tẩm dầu khi đặt giữa hai điện cực.
    • Tính toán bề dày ($d$) của tấm nhựa PVC, cao su, thủy tinh cách điện làm việc trong lưới điện phân phối 15 kV dựa trên độ bền cách điện ($E_{\text{bđ}}$) và hệ số an toàn ($\gamma$).

  • Nội dung thực hành:

    • Quan sát, nhận biết và phân loại các mẫu vật liệu cách điện thực tế (vật liệu sợi, chất dẻo, nhựa tổng hợp, vô cơ/hữu cơ).
    • Phân tích, nhận xét tính phù hợp của vật liệu sử dụng trong các mô hình thiết bị điện cụ thể và đề xuất phương án thay thế nếu cần thiết.
    • Hướng dẫn thực hiện bài thí nghiệm cao áp nhằm kiểm tra điện áp đánh thủng của vật liệu cách điện, đo điện áp phóng điện khô và phóng điện ướt (dưới mưa nhân tạo $4{,}5 \div 5{,}5\text{ mm/phút}$ nghiêng 45°) của chuỗi sứ cách điện.

  • Phương pháp đánh giá: Đánh giá năng lực thông qua trả lời câu hỏi lý thuyết cấu tạo/liên kết, khả năng tra bảng số liệu kỹ thuật, độ chính xác trong giải bài tập tính chọn và kỹ năng thao tác thí nghiệm, nhận dạng vật liệu.

  • Hướng dẫn tự học: Học viên cần nắm vững các công thức toán học cơ bản, chủ động đối chiếu đặc tính kỹ thuật giữa các nhóm vật liệu trong bảng số liệu tổng hợp và tự giải các bài tập tình huống trước khi thực hành xưởng.

4. Điểm nổi bật và cập nhật (250–300 từ)

  • Cập nhật các vật liệu polyme và compozit hiện đại: Giáo trình tích hợp hệ thống vật liệu polyme tổng hợp có tính năng kỹ thuật cao dùng trong công nghiệp điện, bao gồm:
    • Nhựa trùng hợp: Pôliêtilen (cách điện cáp cao tần và cao áp), Pôliprôpilen (nhiệt độ hóa dẻo $165 \div 170^\circ\text{C}$), Pôliizôbutilen (chịu lạnh đến $-80^\circ\text{C}$), Pôlistirol.
    • Nhựa trùng ngưng: Nhựa Êpoxi (độ co ngót thấp $0{,}5 \div 2%$, bám dính cao), Bakêlít, Nhựa silíc hữu cơ chịu nhiệt cao, Polieste.
    • Vật liệu compozit cách điện nhiều lớp: Hêtinắc, Téctôlít, Téctôlít thủy tinh (giới hạn bền kéo $\ge 900\text{ kG/cm}^2$, độ bền nhiệt $\ge 185^\circ\text{C}$).
    • Cao su tổng hợp chuyên dụng: Escapon, Cao su cloropren (chịu dầu, ozon), Cao su butyl, Cao su silic hữu cơ CKT (chịu nhiệt đến 250°C).
Nhóm vật liệu Đại diện tiêu biểu Đặc tính kỹ thuật cốt lõi trích xuất từ giáo trình
Chất dẻo nhiều lớp Téctôlít thủy tinh Bền kéo $\ge 900\text{ kG/cm}^2$, bền uốn $\ge 1100\text{ kG/cm}^2$, bền nhiệt $\ge 185^\circ\text{C}$.
Nhựa tổng hợp Nhựa Êpoxi Độ co ngót nhỏ ($0{,}5 \div 2%$), lực bám dính cao, thay thế nhựa silicon hữu cơ.
Chất đàn hồi Cao su silic CKT Bền nhiệt xấp xỉ $250^\circ\text{C}$, chịu lạnh tốt, cách điện cao.
Vật liệu vô cơ Thủy tinh mica Chịu nhiệt $300 \div 350^\circ\text{C}$, $E_{\text{bđ}} = 10 \div 20\text{ kV/mm}$, chịu hồ quang.
  • Gắn kết thực tiễn công nghiệp và thiết bị điện:
    • Quy định cụ thể các tiêu chuẩn thử nghiệm phóng điện bề mặt của sứ cách điện đường dây ($> 35\text{ kV}$) và trạm biến áp.
    • Xác lập chức năng kép (cách điện - dập hồ quang - làm mát) của dầu máy biến áp và tiêu chuẩn điện áp phóng điện cho dầu mới/dầu đang vận hành.
    • Phân tích tính ứng dụng của Mica Muscôvít và Flogopít trong chế tạo vành góp máy điện và vật liệu chịu nhiệt cấp C ($> 180^\circ\text{C}$).

5. Đối tượng sử dụng giáo trình (200–250 từ)

  • Học sinh, sinh viên: Tài liệu được biên soạn chuẩn hóa cho học sinh nghề Điện công nghiệp ở trình độ Trung cấp và là tài liệu cơ sở hữu ích cho sinh viên các ngành kỹ thuật điện, tự động hóa ở trình độ Cao đẳng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành nội dung môn học An toàn lao động, đồng thời cần nắm vững kiến thức vật lý đại cương (phần điện học, cấu tạo nguyên tử) và các kiến thức toán học cơ bản về hình học, đại số để thực hiện tính toán kỹ thuật.
  • Giảng viên và cơ sở đào tạo: Giảng viên chuyên ngành điện sử dụng giáo trình làm tài liệu giảng dạy chuẩn, làm căn cứ thiết kế đề cương bài giảng, xây dựng ngân hàng câu hỏi kiểm tra định kỳ, đề thi kết thúc môn học và hướng dẫn thực hành/thí nghiệm tại xưởng.
  • Cán bộ kỹ thuật và tự học: Tài liệu cung cấp các bảng tra cứu thông số vật lý (điện trở suất $\rho$, hệ số nhiệt $\alpha$, thế điện hóa, độ bền cách điện $E_{\text{bđ}}$), phục vụ trực tiếp cho công nhân, kỹ thuật viên điện công nghiệp tra cứu trong công tác bảo dưỡng, vận hành và sửa chữa thiết bị điện.

6. Câu hỏi thường gặp (250–300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế trực tiếp cho học sinh trình độ Trung cấp nghề Điện công nghiệp, đồng thời phù hợp làm tài liệu tham khảo cơ sở cho sinh viên Cao đẳng kỹ thuật điện và công nhân kỹ thuật vận hành lưới điện, máy điện.

2. Cần kiến thức nền nào để học môn học này?

Người học cần học xong môn An toàn lao động, có kiến thức cơ bản về Vật lý (phần điện từ học, cấu tạo vật chất), Hóa học đại cương và học song song các môn Mạch điện, Vẽ điện, Khí cụ điện.

3. Điểm khác biệt của giáo trình này so với các tài liệu vật lý thông thường?

Giáo trình không đi sâu vào chứng minh vật lý lý thuyết trừu tượng mà tập trung vào các đặc tính kỹ thuật ứng dụng, bảng số liệu thực nghiệm, tiêu chuẩn công nghiệp (như phân cấp chịu nhiệt IEC) và các phương pháp nhận dạng, khắc phục sự cố hư hỏng vật liệu trong thực tế sản xuất.

4. Làm sao để tự học và nắm vững kiến thức giáo trình hiệu quả?

Học viên cần học lý thuyết gắn liền với việc tra cứu các bảng thông số kỹ thuật, tự giải toàn bộ các bài tập định lượng về tính bề dày cách điện, tính điện trở theo nhiệt độ ở cuối mỗi chương và chủ động quan sát, phân tích các mẫu vật liệu có trong các thiết bị điện tại xưởng thực hành.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình tích hợp hệ thống bảng tra cứu thông số vật lý (bảng điện trở suất, bảng phân cấp chịu nhiệt, bảng thế điện hóa, bảng thông số giấy tụ điện, hêtinắc, téctôlít, mica, thủy tinh) và danh mục tài liệu tham khảo chuyên ngành vật liệu điện ở trang 95.

7. Kết luận (150 từ)

  • Giá trị cốt lõi của giáo trình: Giáo trình Vật liệu điện cung cấp nền tảng kiến thức cơ sở kỹ thuật điện thực chứng, chuẩn xác và có tính ứng dụng nghề nghiệp trực tiếp, giúp người học hiểu rõ bản chất, thông số kỹ thuật và quy tắc lựa chọn các nhóm vật liệu điện.
  • Lộ trình học tập khuyến nghị: Tiếp cận tuần tự từ Bài mở đầu (cơ sở cấu tạo và phân vùng năng lượng) $\rightarrow$ Chương 1 (Vật liệu cách điện) $\rightarrow$ Chương 2 (Vật liệu dẫn điện) $\rightarrow$ Chương 3 (Vật liệu dẫn từ) $\rightarrow$ Vận dụng kiến thức vào thực hành các mô-đun chuyên môn Khí cụ điện, Máy điện và Lắp đặt mạng điện.
  • Thông tin liên hệ chuyên môn: Mọi đóng góp học thuật và phản hồi chuyên môn được tiếp nhận bởi Ban biên soạn tại: Nghề Điện công nghiệp, Khoa CN Ô tô & ĐKMTCCG, Trường Trung cấp Giao thông vận tải Nam Định.
