TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH VẬT LIỆU HỌC (NGHỀ CÔNG NGHỆ Ô TÔ – TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

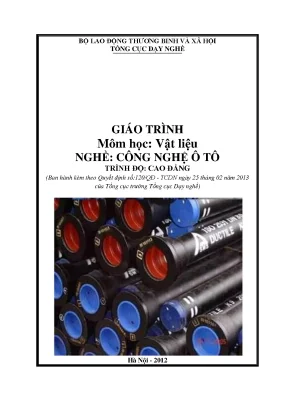

Giáo trình Vật liệu (mã số môn học: MH 10) là tài liệu đào tạo chuyên môn thuộc hệ thống chương trình dạy nghề trình độ Cao đẳng cho nghề Công nghệ Ô tô. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động – Thương binh và Xã hội), do tập thể tác giả gồm 20 thành viên biên soạn (chủ biên: Phạm Tố Như; phó chủ biên: Nguyễn Đức Nam).

Về vị trí trong chương trình đào tạo, môn học MH 10 thuộc khối kiến thức cơ sở nghề bắt buộc. Môn học được bố trí giảng dạy song song với các môn học và mô đun kỹ thuật chuyên ngành bao gồm: MH 07, MH 08, MH 09, MH 11, MH 12, MH 13, MH 14, MH 15, MH 16 cùng các mô đun thực hành MĐ 17, MĐ 18 và MĐ 19.

Mục tiêu học tập của giáo trình được xác định cụ thể theo chuẩn đầu ra kỹ thuật:

  • Vẽ và giải thích chính xác các giản đồ trạng thái hai cấu tử và ba cấu tử: giản đồ nhôm – silic (Al–Si), giản đồ sắt – các bon (Fe–C / $\text{Fe-Fe}_3\text{C}$).
  • Trình bày đặc điểm cơ lý tính, phân loại và hệ thống ký hiệu quy chuẩn của các nhóm hợp kim nhôm, gang và thép theo tiêu chuẩn Việt Nam và tiêu chuẩn quốc tế.
  • Nhận dạng cấu trúc tổ chức tế vi kim tương của các nhóm vật liệu kim loại và hợp kim thông dụng.
  • Nắm vững công dụng, tính chất và phân loại của các nhóm vật liệu phi kim, vật liệu bôi trơn, làm mát và nhiên liệu lỏng (xăng, dầu diesel) sử dụng trên ô tô.

Giáo trình có tổng thời lượng 45 giờ, bao gồm 30 giờ lý thuyết, 12 giờ thực hành/bài tập và 3 giờ kiểm tra. Nội dung được kết cấu thành ba chương logic: Chương 1 khảo sát Nhôm và hợp kim nhôm; Chương 2 nghiên cứu Gang và thép; Chương 3 trình bày Vật liệu phi kim loại. Cách tiếp cận của giáo trình đi từ cơ sở nhiệt động học, giản đồ pha đến cấu trúc tổ chức tế vi và liên hệ trực tiếp với các cụm chi tiết máy trên phương tiện ô tô.

Nội dung kiến thức cốt lõi

                             GIÁO TRÌNH VẬT LIỆU (MH 10)
                                   (Tổng cộng: 45 giờ)
CHƯƠNG 1: NHÔM & HỢP KIM          CHƯƠNG 2: GANG VÀ THÉP            CHƯƠNG 3: VẬT LIỆU PHI KIM
         (15 giờ)                          (21 giờ)                          (9 giờ)

Các chương và chủ đề chính

  • Chương 1: Nhôm và hợp kim nhôm (15 giờ: 8 lý thuyết, 6 thực hành/bài tập, 1 kiểm tra) Chương 1 tập trung phân tích góc nhôm của giản đồ pha $\text{Al}$ - nguyên tố hợp kim ($\text{Mn, Mg, Si}$). Trình bày cơ chế hóa bền thông qua biến dạng nguội (nhóm không chuyển pha như hệ $\text{Al-Mn}$) và hóa bền bằng nhiệt luyện kết hợp biến dạng (nhóm chuyển pha có độ hòa tan thay đổi theo nhiệt độ). Phân loại hợp kim nhôm đúc (Silumin hai cấu tử $\text{Al-(10}\div\text{13)%Si}$, silumin phức tạp $\text{Al-Si-Mg-Cu}$ như mác AA 356.0, AA 390.0, $\text{AЛ4, AЛ26}$ ứng dụng đúc piston, nắp máy), nhôm biến dạng (Đuyra hệ $\text{Al-Cu-Mg-Mn}$ như mác AA 2014, AA 2024), và hợp kim nhôm ổ trượt $\text{ACM}$ ($\text{Al-Sb-Mg}$). Giới thiệu hệ thống ký hiệu của Hiệp hội Nhôm Hoa Kỳ (AA), ký hiệu trạng thái gia công ($\text{F, O, H1x}\div\text{H3x, T1}\div\text{T9}$) và tiêu chuẩn TCVN 1659-75. Hướng dẫn quy trình chuẩn bị mẫu và quan sát tổ chức tế vi bằng kính hiển vi quang học.

  • Chương 2: Gang và thép (21 giờ: 14 lý thuyết, 6 thực hành/bài tập, 1 kiểm tra) Chương 2 phân tích chi tiết giản đồ trạng thái pha $\text{Fe-Fe}3\text{C}$ với các điểm tới hạn ($\text{A, C, D, E, F, G, P, S,...}$), các đường chuyển biến lỏng-rắn ($\text{ABCD, AHJECF}$), đường cùng tinh $\text{ECF}$ ($1147^\circ\text{C}$), đường cùng tích $\text{PSK}$ ($727^\circ\text{C}$). Định nghĩa và đặc trưng cơ lý tính của các pha một pha (Ferit, Austenit, Xêmentit $\text{Xe}\text{I}, \text{Xe}\text{II}, \text{Xe}\text{III}$, Grafit) và tổ chức hai pha (Peclit tấm, Peclit hạt, Lêđêburit). Phân tích đặc điểm nguyên tố hợp kim ($\text{Mn, Si, Cr, Ni, Mo, V, B, S}$), phân loại thép theo tổ chức tế vi, mức độ hợp kim hóa, phương pháp khử oxy (thép sôi, thép lặng, thép nửa lặng) và công dụng (thép dập nguội sâu $\text{C8s/08K}\Pi$, thép dễ cắt chứa $\text{S, P, Pb}$ như mác $\text{A12, 12L14, SUM24L}$, thép ổ lăn $\text{OL100Cr1,5 / ШХ15 / 52100 / SUJ2}$, thép dụng cụ). Phân tích cơ chế grafit hóa, đặc tính cơ học và hệ thống mác của gang xám ($\text{GX / CЧ / FC / SAE J431}$), gang cầu ($\text{GC / BЧ / FCD / SAE J434c / ASTM}$) và gang dẻo ($\text{GZ / КЧ / FCMB / FCMW}$).

  • Chương 3: Vật liệu phi kim loại (9 giờ: 8 lý thuyết, 0 thực hành, 1 kiểm tra) Khảo sát cấu tạo và phạm vi sử dụng của các vật liệu làm kín, cách điện, giảm chấn: cao su, amiăng, vật liệu compozit; các loại dầu nhờn động cơ, mỡ bôi trơn công nghiệp, dung dịch nước làm mát động cơ; cùng các chỉ tiêu kỹ thuật của nhiên liệu đốt cháy (xăng, dầu diesel).

Kiến thức nền tảng được xây dựng

  1. Lý thuyết nhiệt động học và chuyển biến pha: Nền tảng về sự hình thành dung dịch rắn thay thế/xen kẽ, phản ứng bao tinh ($\delta_\text{H} + \text{L}\text{B} \rightarrow \gamma\text{J}$ ở $1499^\circ\text{C}$), phản ứng cùng tinh ($\text{L}\text{C} \rightarrow [\gamma\text{E} + \text{Fe}3\text{C}]$ ở $1147^\circ\text{C}$), phản ứng cùng tích ($\gamma\text{S} \rightarrow [\alpha_\text{P} + \text{Fe}_3\text{C}]$ ở $727^\circ\text{C}$), cơ chế phân hóa xêmentit khi ủ gang dẻo ở nhiệt độ $700^\circ\text{C} \div 1000^\circ\text{C}$.
  2. Nguyên lý grafit hóa trong gang: Phụ thuộc vào tổng hàm lượng $%(\text{C}+\text{Si})$ và tốc độ nguội khi đúc, quyết định hình thái grafit (tấm ở gang xám, quả cầu tròn nhờ biến tính ở gang cầu, dạng cụm phân hóa ở gang dẻo).
  3. Cơ chế tương tác nguyên tố hợp kim: Mức độ hòa tan làm xô lệch mạng dung dịch rắn Ferit/Austenit; xu hướng mở rộng hoặc thu hẹp vùng pha $\gamma$ ($\text{Mn, Ni}$ mở rộng vùng $\gamma$; $\text{Cr}$ thu hẹp vùng $\gamma$); cơ chế hình thành các pha cacbit hợp kim ($\text{Fe,Me}_3\text{C}$, cacbit phức tạp $\text{Cr}_7\text{C}3, \text{Cr}{23}\text{C}_6$, cacbit liên kết $\text{Me}_6\text{C}$ và cacbit mạng đơn giản $\text{MeC}$ như $\text{VC, TiC, ZrC, NbC}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc và giải thích giản đồ pha hai cấu tử; tính toán tỷ lệ pha theo quy tắc đòn bẩy; tra cứu và quy đổi tương đương các mác vật liệu theo TCVN, GOST, SAE, ASTM, JIS; nhận dạng mã phân loại dầu mỡ bôi trơn và nhiên liệu ô tô.
  • Kỹ năng phân tích: Đánh giá mối quan hệ giữa thành phần hóa học, chế độ xử lý nhiệt (ủ, tôi, ram, biến tính, già hóa) và tổ chức tế vi đối với cơ tính của vật liệu kim loại.
  • Năng lực thực hành nghề: Thực hiện thành thạo quy trình chuẩn bị mẫu kim tương (cắt mẫu có tưới nguội $<100^\circ\text{C}$, mài phẳng trên giấy nhám các cỡ hạt $120 \rightarrow 2000$ theo nguyên tắc đổi góc $90^\circ$, đánh bóng cơ học bằng bột $\text{Al}_2\text{O}_3/\text{Cr}_2\text{O}_3$ hoặc đánh bóng điện phân, tẩm thực hóa học bằng dung dịch $\text{HNO}_3$); sử dụng kính hiển vi kim tương ở độ phóng đại $50\times \div 1500\times$ để nhận diện tổ chức hạt, rỗ khí, tạp chất và vết nứt tế vi.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp kết hợp đồng bộ giữa truyền thụ lý thuyết khoa học vật liệu và thực hành phân tích kim tương. Cấu trúc 45 giờ được phân chia theo tỷ lệ: lý thuyết chiếm 66,7% (30 giờ), thực hành và bài tập chiếm 26,7% (12 giờ), kiểm tra định kỳ chiếm 6,6% (3 giờ).

Về bài tập và bài học tình huống (case study), tài liệu xây dựng hệ thống bài tập và câu hỏi ôn tập cuối mỗi chương nhằm củng cố khả năng giải thích hiện tượng kỹ thuật:

  • Tính toán khe hở lắp ghép bạc lót $\text{ACM}$ so với bạc đồng $\text{BCuPb30}$ trên động cơ D50 do khác biệt hệ số giãn nở nhiệt ($0{,}10\div0{,}15\text{ mm}$ so với $0{,}08\div0{,}12\text{ mm}$).
  • Xử lý hiện tượng biến trắng khi đúc gang xám thành mỏng bằng chế độ ủ ở nhiệt độ $700^\circ\text{C}\div750^\circ\text{C}$.
  • Ứng dụng biến tính muối $\text{Na}$ ($2/3\text{NaF} + 1/3\text{NaCl}$) với tỷ lệ $0{,}05\div0{,}08%$ để chuyển tinh thể Silic trong Silumin từ dạng thô to sang hạt tròn nhỏ mịn, nâng giới hạn bền kéo $\sigma_\text{b}$ từ $130\text{ MPa}$ lên $180\text{ MPa}$ và độ giãn dài $\delta$ từ $3%$ lên $8%$.

Quy trình thực hành được tiêu chuẩn hóa tại xưởng thí nghiệm kim tương qua 4 bước:

Phương pháp đánh giá kết quả học tập gồm hai thành phần:

  1. Đánh giá định kỳ bằng bài kiểm tra lý thuyết (1 giờ cho mỗi chương) nhằm kiểm tra khả năng phân tích giản đồ pha, giải thích ký hiệu mác vật liệu.
  2. Đánh giá kỹ năng thực hành thông qua chất lượng bề mặt mẫu kim tương mài/đánh bóng và độ chính xác khi định danh tổ chức pha trên kính hiển vi.

Về hướng dẫn tự học: Học viên cần vẽ lại các giản đồ trạng thái $\text{Al-Si}$ và $\text{Fe-C}$, tập tra cứu các bảng mác vật liệu tương đương giữa các tiêu chuẩn, và giải quyết các câu hỏi ôn tập định hướng ở cuối mỗi mục bài học.

Điểm nổi bật và cập nhật

  1. Khung pháp lý và chuẩn đào tạo nghề: Giáo trình được biên soạn trực tiếp theo khung chương trình đào tạo nghề Công nghệ Ô tô do Tổng cục Dạy nghề ban hành theo Quyết định số 120/QĐ-TCDN (2013), đảm bảo tính pháp lý và độ chuẩn hóa về dung lượng kiến thức.
  2. Hệ thống hóa đối chiếu đa tiêu chuẩn kỹ thuật: Giáo trình cung cấp bảng tra cứu chéo chi tiết giữa Tiêu chuẩn Việt Nam (TCVN 1659-75) với các hệ thống tiêu chuẩn công nghiệp quốc tế:
    • Nhôm và hợp kim nhôm: Tiêu chuẩn AA (Hiệp hội Nhôm Hoa Kỳ) dạng số 4 chữ số (1xxx đến 8xxx cho hợp kim biến dạng; 1xx.x đến 8xx.x cho hợp kim đúc).
    • Thép và gang: Tiêu chuẩn Liên Xô ($\text{GOST 1412-70/85}$ cho gang xám $\text{CЧ}$; $\text{GOST 7393-70/85}$ cho gang cầu $\text{BЧ}$; $\text{GOST 1215-79}$ cho gang dẻo $\text{КЧ}$); Tiêu chuẩn Hoa Kỳ ($\text{SAE J431, SAE J434c, ASTM}$); Tiêu chuẩn Nhật Bản ($\text{JIS FC, FCD, FCMB, FCMW, SUJ, SUM}$).
  3. Cập nhật các vật liệu và công nghệ chế tạo hiện đại: Tích hợp nội dung về hợp kim nhôm bột thiêu kết, hợp kim nhôm làm nguội nhanh; phương pháp đánh bóng điện phân bề mặt mẫu kim tương; các dòng thép kết cấu đặc biệt như thép dễ cắt chứa chì ($\text{Pb}$) nhóm $\text{AC / 12Lxx / SUM24L}$ nâng cao năng suất gia công cắt gọt; gang cầu biến tính tôi đẳng nhiệt tổ chức bainit ($\text{BЧ70, BЧ80}$) ứng dụng thay thế phôi thép rèn cho chi tiết trục khuỷu.
  4. Gắn liền vật liệu học với linh kiện ô tô: Nội dung lý thuyết luôn gắn với các chi tiết cơ khí ô tô thực tế: hợp kim đúc $\text{AlSi12Mg1,3Cu4Mn0,6Đ}$ dùng làm piston, mặt máy; thép hợp kim $\text{18CrMn3TiA}$ thấm cacbon làm bánh răng, chốt xích, ắc piston; thép đàn hồi $\text{60Si2}$ làm nhíp lá ô tô; thép hợp kim thấp $\text{OL100Cr1,5 / ШХ15}$ làm ổ lăn và cặp piston - xi lanh bơm cao áp động cơ Diesel.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên trình độ Cao đẳng và Trung cấp chuyên nghiệp ngành Công nghệ Ô tô, Công nghệ Kỹ thuật Cơ khí, Kỹ thuật Bảo dưỡng Sửa chữa Ô tô.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Kiến thức Hóa học đại cương (cấu tạo nguyên tử, mạng tinh thể kim loại, phản ứng ôxy hóa khử).
    • Kiến thức Vật lý đại cương (nhiệt học, cơ học vật rắn, ứng suất và biến dạng cơ học).
    • Khái niệm cơ bản về hình học họa hình và Vẽ kỹ thuật cơ khí.
  • Giảng viên và cán bộ giảng dạy: Làm tài liệu chuẩn để thiết kế đề cương bài giảng lý thuyết (30 giờ), tổ chức hướng dẫn bài tập và điều hành các phiên thực hành phân tích tổ chức kim tương tại phòng thí nghiệm (12 giờ).
  • Kỹ thuật viên và thợ sửa chữa: Sử dụng làm tài liệu tham khảo kỹ thuật trong việc tra cứu thành phần hóa học, ký hiệu quy chuẩn của mác kim loại, lựa chọn dầu bôi trơn, nước làm mát và xử lý nhiệt bề mặt chi tiết cơ khí khi bảo dưỡng, sửa chữa ô tô.

Câu hỏi thường gặp

  [1] Giáo trình này phù hợp với ai?
  [2] Cần kiến thức nền nào để học?
  [3] Điểm khác biệt với giáo trình khác?
  [4] Làm sao để tự học hiệu quả?
  [5] Có tài liệu bổ trợ nào kèm theo?

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn mực cho học sinh, sinh viên theo học trình độ Cao đẳng nghề ngành Công nghệ Ô tô. Đồng thời, tài liệu phù hợp làm sách tra cứu cho kỹ sư, thợ sửa chữa ô tô và cán bộ kỹ thuật xưởng cơ khí động lực.

2. Cần kiến thức nền nào để học môn học này?

Người học cần nắm vững kiến thức Hóa học và Vật lý phổ thông (liên kết kim loại, dung dịch, nhiệt độ nóng chảy, ứng suất cơ học) cùng kiến thức cơ sở về vẽ kỹ thuật cơ khí để đọc hiểu sơ đồ chuyển biến pha.

3. Điểm khác biệt của giáo trình này so với các tài liệu vật liệu học đại cương là gì?

Giáo trình loại bỏ các phần lý thuyết kim loại học phi ứng dụng, tập trung toàn diện vào các vật liệu thực tế trên ô tô (nhôm đúc mặt máy, gang cầu làm trục khuỷu, thép thấm cacbon làm bánh răng, thép đàn hồi làm nhíp, dầu bôi trơn, nhiên liệu động cơ) và cung cấp hệ thống quy đổi mác thép/gang/nhôm giữa TCVN với các tiêu chuẩn công nghiệp quốc tế ($\text{SAE, ASTM, GOST, JIS}$).

4. Làm sao để tự học giáo trình này hiệu quả?

Người học cần kết hợp vẽ lại và phân tích tọa độ các điểm/đường phân pha trên hai giản đồ trạng thái cốt lõi ($\text{Al-Si}$ và $\text{Fe-Fe}_3\text{C}$); thực hiện trả lời toàn bộ câu hỏi kiểm tra cuối mỗi chương; liên hệ lý thuyết tổ chức tế vi với các mẫu khuyết tật kim loại thực tế trong xưởng bảo dưỡng.

5. Có tài liệu hoặc mô đun nào được thiết kế học kèm theo môn học này?

Môn học MH 10 được bố trí học đồng thời với 9 môn học lý thuyết chuyên môn ($\text{MH 07, MH 08, MH 09, MH 11, MH 12, MH 13, MH 14, MH 15, MH 16}$) và 3 mô đun thực hành sửa chữa ô tô ($\text{MĐ 17, MĐ 18, MĐ 19}$) theo chương trình khung của Tổng cục Dạy nghề.

Kết luận

Giáo trình Vật liệu (MH 10) là tài liệu giảng dạy chuẩn mực thuộc chương trình đào tạo Cao đẳng nghề Công nghệ Ô tô, cung cấp khối kiến thức từ cơ sở nhiệt động học, giản đồ pha cân bằng, tổ chức tế vi kim tương đến kỹ thuật lựa chọn và xử lý vật liệu kim loại - phi kim trong công nghệ ô tô.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững lý thuyết chuyển pha trên giản đồ $\text{Al-Si}$ và $\text{Fe-C}$, tiếp nối bằng kỹ năng chuẩn bị mẫu - soi kính hiển vi kim tương, làm chủ bảng tra cứu tiêu chuẩn mác vật liệu ($\text{TCVN, GOST, SAE, ASTM, JIS}$), và kết thúc bằng việc ứng dụng lựa chọn đúng nhóm nhiên liệu, chất bôi trơn và vật liệu chế tạo cho từng hệ thống kết cấu trên phương tiện cơ giới.

Các tài liệu bổ trợ cần phối hợp sử dụng bao gồm văn bản tiêu chuẩn TCVN 1659-75, các sổ tay tiêu chuẩn vật liệu quốc tế tương ứng, cùng hồ sơ kỹ thuật của các mô đun thực hành nghề ô tô liên quan.
