Tổng quan về giáo trình

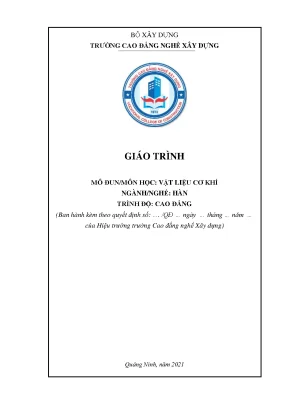

Giáo trình Vật liệu cơ khí (Mã môn học: MH08) được biên soạn và ban hành năm 2021 bởi nhóm tác giả Trường Cao đẳng nghề Xây dựng (trực thuộc Bộ Xây dựng, đóng tại Quảng Ninh). Trong chương trình đào tạo nghề Hàn trình độ Cao đẳng và Trung cấp, môn học này giữ vị trí là môn học kỹ thuật cơ sở bắt buộc, cung cấp các luận cứ khoa học về vật liệu cho toàn bộ khối kiến thức chuyên ngành và kỹ năng thực hành xưởng.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Giúp người học nắm vững bản chất cấu tạo, thành phần hóa học và hệ thống ký hiệu quy chuẩn của các nhóm vật liệu kim loại đen (gang, thép cacbon, thép hợp kim), kim loại màu, hợp kim màu và vật liệu phi kim loại; giải thích chính xác các ký hiệu mác vật liệu quy định trên bản vẽ kỹ thuật cơ khí.
  • Về kỹ năng: Rèn luyện năng lực tính toán và lựa chọn đúng phương pháp, thông số nhiệt độ cho các quy trình nhiệt luyện; lựa chọn và vận hành thiết bị đo cơ tính; xác định chính xác chủng loại vật liệu đáp ứng điều kiện làm việc thực tế của kết cấu máy.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tính cẩn trọng, kỷ luật kỹ thuật, ý thức an toàn lao động và bảo vệ môi trường công nghiệp.

Giáo trình có tổng thời lượng 45 giờ (gồm 42 giờ lý thuyết và 3 giờ kiểm tra định kỳ). Nội dung được cấu trúc theo tiến trình logic từ cấu tạo mạng tinh thể, quy luật biến đổi tổ chức pha vi mô đến phân loại vật liệu kỹ thuật, công nghệ biến tính nhiệt luyện, phương pháp chống ăn mòn và các vật liệu phi kim loại bổ trợ.

Điểm đặc trưng của tài liệu là việc chuẩn hóa song song hai hệ thống ký hiệu mác vật liệu: Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Liên Xô/Nga (GOST), giúp người học dễ dàng tra cứu trong cả môi trường học thuật lẫn sản xuất thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình gồm 7 chương chuyên đề với khối lượng và trọng tâm kiến thức cụ thể:

  • Chương 1: Những khái niệm cơ bản về kim loại và hợp kim (8 giờ lý thuyết): Khái quát tầm quan trọng của kim loại trong công nghiệp; cấu tạo 3 kiểu mạng tinh thể cơ bản (lập phương thể tâm A2, lập phương diện tâm A1, lục phương xếp chặt); các chỉ tiêu cơ tính (độ cứng HB, giới hạn bền kéo $\sigma_b$, độ dẻo $\delta$, độ thắt $\psi$, độ dai va đập $a_k$); phân tích giản đồ trạng thái pha $\text{Fe-Fe}3\text{C}$, các pha vi mô (Ferit, Austenit, Xêmentit $\text{Fe}3\text{C}$ gồm $\text{Xe}\text{I}, \text{Xe}\text{II}, \text{Xe}_\text{III}$) và các tổ chức hai pha (Peclit tấm/hạt, Lêđêburit).
  • Chương 2: Gang (8 giờ: 7 giờ lý thuyết, 1 giờ kiểm tra): Định nghĩa hợp kim Fe-C có hàm lượng C từ 2,14% đến 6,67%; phân tích ảnh hưởng của các nguyên tố C, Mn, Si, P, S đến quá trình graphit hóa; thành phần, cơ tính và ký hiệu các loại gang: gang trắng (tổ chức Xêmentit, độ cứng 650–700 HB), gang xám (GX/Cφ), gang biến tính (MCφ), gang dẻo (GZ/Kφ), gang cầu (GC/Bφ).
  • Chương 3: Thép (8 giờ lý thuyết): Phân loại thép cacbon ($\text{C} \le 2,14%$) gồm thép kết cấu chất lượng thường (nhóm CT như CT38, CT3), thép kết cấu chất lượng tốt (C45, thép 45), thép cacbon dụng cụ (CD80/Y8, CD120A/Y12A); phân tích nhóm thép hợp kim (nguyên tố Cr, Ni, Mn, Si, W, V, Mo, Ti) phân theo công dụng: thép thấm cacbon, thép hóa tốt, thép lò xo, thép ổ lăn, thép làm dao cắt/khuôn dập và thép gió (mác P18, P9 chịu nhiệt đến 560–600°C).
  • Chương 4: Kim loại màu và hợp kim màu (4 giờ lý thuyết): Tính chất và ứng dụng của đồng nguyên chất (Cu, $\gamma = 8{,}9\text{ g/cm}^3$, nhiệt độ nóng chảy $1083^\circ\text{C}$), đồng thau (L68, LSiPb80-3-3), đồng thanh (BrSnP10-1); nhôm nguyên chất (Al, $\gamma = 2{,}7\text{ g/cm}^3$, nhiệt độ nóng chảy $660^\circ\text{C}$), hợp kim nhôm biến dạng Đura (Al-Cu-Mg), hợp kim nhôm đúc Silumin (Al-Si, mác Al11, Al17, Al26); tính chất của chì, kẽm, thiếc và các loại hợp kim làm ổ trượt (hợp kim Babit do Bêbit tìm ra năm 1832, Babit chì-thiếc, đồng thanh chì BrPb30).
  • Chương 5: Nhiệt luyện và hóa nhiệt luyện (8 giờ: 7 giờ lý thuyết, 1 giờ kiểm tra): Khái niệm, thông số công nghệ (nhiệt độ nung $t_\text{nung}$, thời gian giữ nhiệt $t_\text{gn}$, tốc độ nguội $V_\text{nguội}$); các phương pháp ủ (ủ hoàn toàn ở nhiệt độ $Ac_3 + 30\div 50^\circ\text{C}$, ủ đẳng nhiệt, ủ xêmentit hạt ở $Ac_1 + 30\div 50^\circ\text{C}$, ủ khử nội lực ở $500\div 600^\circ\text{C}$, ủ không hoàn toàn); phương pháp thường hóa; phương pháp tôi thép (tôi xuyên tâm, tôi bề mặt bằng dòng điện cao tần hoặc ngọn lửa oxy-axetylen); phương pháp ram thép (ram thấp $150\div 250^\circ\text{C}$, ram vừa $300\div 400^\circ\text{C}$, ram cao $550\div 600^\circ\text{C}$); phân tích nguyên nhân và cách khắc phục các sai hỏng (nứt vỡ, biến dạng cong vênh, thoát cacbon, độ cứng không đạt, quá nhiệt hạt thô).
  • Chương 6: Ăn mòn kim loại và phương pháp chống ăn mòn kim loại (4 giờ lý thuyết): Bản chất của ăn mòn hóa học và ăn mòn điện hóa; các giải pháp bảo vệ: phủ kim loại (nhúng nóng Sn, Pb, Zn ở nhiệt độ $450\div 480^\circ\text{C}$, mạ điện phân catôt, cán dính, phun kim loại), phủ phi kim (sơn dầu, tráng men êmay ở $1200\div 1300^\circ\text{C}$, bôi dầu mỡ, phủ cao su ebonit), tạo lớp oxit bảo vệ bằng dung dịch kiềm nóng NaOH $700\div 800\text{ g/l}$ kết hợp $\text{NaNO}_3$ $200\div 250\text{ g/l}$ ở $130\div 140^\circ\text{C}$ (nhuộm đen), và phương pháp luyện thép không gỉ (12Cr13, 20Cr13, 30Cr13, 40Cr13, Cr17, Cr25).
  • Chương 7: Vật liệu phi kim loại (5 giờ: 4 giờ lý thuyết, 1 giờ kiểm tra): Cấu tạo chất dẻo gồm polyme, chất hóa dẻo ($10\div 20%$), chất độn ($40\div 70%$), chất ổn định và phụ gia; phân loại chất dẻo nhiệt mềm (PE, PVC, PP) và chất dẻo nhiệt rắn (Bakelit Phenol-Fomanđêhyt, Tectôlit, Hêtinác); cấu tạo đá mài (hạt mài Coranhđông, Silicacbua, Bôcacbua với các cấp độ hạt 200–100 mài thô, 80–40 mài bán tinh, 32–10 mài tinh; độ cứng và 13 cấp kết cấu từ N0 đến N12); tính chất cao su lưu hóa ($1\div 2%\text{ S}$, làm việc từ $20\div 100^\circ\text{C}$); đặc tính của gỗ công nghiệp ($\gamma = 0{,}35\div 0{,}75\text{ g/cm}^3$, $\sigma_b = 600\div 1400\text{ kG/cm}^2$); amiăng chịu nhiệt; và dung dịch trơn nguội trong gia công cắt gọt.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng khoa học vật liệu dựa trên ba khối lý thuyết chính:

  1. Tinh thể học và nhiệt động học pha: Cơ chế sắp xếp các nguyên tử trong ô mạng cơ sở (mạng A1, A2, lục phương); mối quan hệ giữa bán kính nguyên tử cacbon ($r_\text{C} = 0{,}077\text{ nm}$) với các lỗ hổng tám mặt và bốn mặt trong mạng tinh thể của sắt alpha ($r_\text{Fe} = 0{,}1241\text{ nm}$) và sắt gamma; nguyên lý hình thành dung dịch rắn xen kẽ và pha hợp chất hóa học $\text{Fe}_3\text{C}$.
  2. Quy luật tổ chức – tính chất: Mối liên hệ định lượng giữa tỷ lệ pha vi mô và cơ tính vật liệu: pha Ferit dẻo mềm (80 HB), pha Xêmentit cứng giòn (800 HB), tổ chức cùng tích Peclit bền dẻo ($180\div 200\text{ HB}$), tổ chức cùng tinh Lêđêburit (600 HB); quy luật graphit hóa trong gang dưới tác động của Si và Mn.
  3. Động học chuyển biến pha khi xử lý nhiệt: Cơ chế chuyển biến từ Austenit sang Mactenxit khi làm nguội nhanh vượt tốc độ tới hạn; sự phân hóa thành Peclit, Xoocbit, Trustit khi giữ nhiệt hoặc làm nguội chậm; cơ chế giải tỏa ứng suất dư và biến đổi tổ chức tế vi khi ram.

Kỹ năng phát triển

Thông qua nội dung môn học, người học được trang bị các nhóm năng lực kỹ thuật:

  • Kỹ năng giải mã ký hiệu quy chuẩn: Đọc hiểu và phân loại chính xác các mác vật liệu ghi trên bản vẽ cơ khí theo hai hệ thống TCVN và GOST (ví dụ: gang xám GX24-44 / Cφ24-14, gang dẻo GZ37-12 / Kφ37-12, gang cầu GC42-15 / Bφ42-12, thép cacbon C45 / 45, thép dụng cụ CD80 / Y8, thép hợp kim 40Cr / 40X, đồng thau L68, đồng thanh BrSnP10-1).
  • Kỹ năng tính toán công nghệ nhiệt luyện: Xác định chính xác khoảng nhiệt độ nung nung theo các đường tới hạn $Ac_1, Ac_3$ trên giản đồ pha; thiết lập chế độ làm nguội thích hợp trong các môi trường nước, dầu, dung dịch muối hoặc không khí tĩnh; nhận diện và xử lý các dạng khuyết tật sau nhiệt luyện.
  • Kỹ năng lựa chọn vật liệu và đo kiểm cơ tính: Chọn đúng chủng loại vật liệu (gang, thép, kim loại màu, vật liệu phi kim) tương thích với điều kiện chịu tải tĩnh, tải va đập, ma sát mài mòn của từng chi tiết máy (ổ trượt, bánh răng, trục truyền, dao cắt); vận hành đúng quy trình thí nghiệm xác định độ bền kéo nén và độ cứng trên các thiết bị đo cơ tính chuyên dụng.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm kỹ thuật truyền thống, kết hợp chặt chẽ giữa việc diễn giải bản chất cấu trúc tế vi và ứng dụng thực tiễn trong công nghệ chế tạo cơ khí:

  • Tiếp cận sư phạm: Cấu trúc bài giảng đi từ bản chất lý thuyết định tính và định lượng (cấu tạo nguyên tử, mạng tinh thể, phản ứng hóa học, thông số cơ lý) đến các ứng dụng lựa chọn mác vật liệu trong sản xuất thực tế. Các kiến thức có tính kế thừa và liên kết chặt chẽ giữa các chương.
  • Hệ thống bài tập và câu hỏi ôn tập: Cuối mỗi chương đều có phần câu hỏi ôn tập nhằm củng cố các khái niệm cốt lõi, yêu cầu so sánh cơ tính giữa các phân nhóm vật liệu (gang trắng với gang xám, thép cacbon với thép hợp kim), giải thích thông số ký hiệu mác vật liệu và tính toán chế độ công nghệ nhiệt luyện.
  • Phương pháp đánh giá: Quá trình đánh giá kết quả học tập gồm 3 bài kiểm tra định kỳ (mỗi bài 1 giờ) được bố trí sau các chương có khối lượng kiến thức lớn: Chương 2 (Gang), Chương 5 (Nhiệt luyện) và Chương 7 (Vật liệu phi kim loại), bên cạnh việc kiểm tra thường xuyên thông qua bài tập thảo luận.
  • Hướng dẫn tự học: Người học cần tập trung rèn luyện kỹ năng tra cứu giản đồ trạng thái $\text{Fe-Fe}_3\text{C}$, đối chiếu bảng thành phần hóa học của các mác thép, gang, đồng, nhôm theo tiêu chuẩn TCVN và GOST; kết hợp quan sát, nhận diện phôi kim loại và các dạng sai hỏng thực tế tại xưởng thực hành cơ khí - hàn.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính thực tiễn cao thông qua các đặc điểm biên soạn:

  • Song hành hai hệ thống tiêu chuẩn kỹ thuật: Tài liệu đối chiếu chi tiết giữa tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn Liên Xô/Nga (GOST) đối với hầu hết các nhóm vật liệu:
Nhóm vật liệu Ký hiệu theo TCVN Ký hiệu theo GOST (Nga) Ví dụ minh họa
Gang xám GX + [$\sigma_k$] - [$\sigma_u$] Cφ + [$\sigma_k$] - [$\sigma_u$] GX 24-44 tương đương Cφ 24-14
Gang dẻo GZ + [$\sigma_k$] - [$\delta%$] Kφ + [$\sigma_k$] - [$\delta%$] GZ 37-12 tương đương Kφ 37-12
Gang cầu GC + [$\sigma_k$] - [$\delta%$] Bφ + [$\sigma_k$] - [$\delta%$] GC 42-15 tương đương Bφ 42-12
Thép kết cấu thường CT + [$\sigma_k$] CT + [Số thứ tự 0–6] CT38 (TCVN) tương đương CT3 (Nga)
Thép kết cấu tốt C + [%C phần vạn] Số [%C phần vạn] C45 (TCVN) tương đương Thép 45 (Nga)
Thép dụng cụ cacbon CD + [%C phần vạn] Y + [%C phần nghìn] CD80 tương đương Y8, CD120A tương đương Y12A
Thép hợp kim [%C phần vạn] + [Ký hiệu hóa học] [%C phần vạn/nghìn] + [Chữ cái Nga] 40Cr tương đương 40X, 90CrSi tương đương 9XC
  • Mở rộng phạm vi nhóm vật liệu kỹ thuật: Giáo trình không chỉ tập trung vào kim loại đen truyền thống mà dành thời lượng cho các nhóm vật liệu phi kim loại đang được ứng dụng rộng rãi trong chế tạo máy: chất dẻo chịu lực (Tectôlit, Hêtinác), đá mài cơ khí (Silicacbua, Coranhđông), cao su lưu hóa giảm chấn và vật liệu cách nhiệt amiăng.
  • Gắn kết chặt chẽ với công nghệ thực tế: Các quy trình công nghệ trong giáo trình được mô tả đi kèm thông số cụ thể: quy trình ủ khử ứng suất phôi hàn ở nhiệt độ $500\div 600^\circ\text{C}$ hoặc $650\div 680^\circ\text{C}$; chế độ tôi bề mặt bằng dòng điện cao tần; công nghệ bảo vệ bề mặt bằng phương pháp nhuộm đen trong dung dịch NaOH và $\text{NaNO}_3$ ở $130\div 140^\circ\text{C}$.

Đối tượng sử dụng giáo trình

Giáo trình Vật liệu cơ khí được thiết kế để phục vụ trực tiếp các nhóm đối tượng trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

  • Sinh viên, học sinh trình độ Cao đẳng và Trung cấp nghề: Là tài liệu học tập bắt buộc cho người học nghề Hàn, nghề Cắt gọt kim loại, Nguội sửa chữa máy công cụ và các nghề thuộc khối cơ khí chế tạo máy.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở về Hóa học phổ thông (khái niệm nguyên tố, kim loại, phản ứng oxy hóa - khử), Vật lý đại cương (nhiệt học, cơ học vật rắn, điện học cơ bản) và môn học Vẽ kỹ thuật cơ khí.
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm tài liệu giảng dạy chính khóa cho môn học Vật liệu cơ khí (MH08, thời lượng 45 giờ); làm căn cứ chuẩn hóa ngân hàng câu hỏi kiểm tra, biên soạn bài giảng lý thuyết và xây dựng đề cương thực hành xưởng.
  • Kỹ thuật viên và công nhân kỹ thuật tại các cơ sở sản xuất: Dùng làm tài liệu tra cứu kỹ thuật để xác định thành phần mác thép, mác gang, lựa chọn vật liệu làm ổ trượt, khuôn dập, dao cắt hoặc tra cứu chế độ nhiệt luyện, phương pháp chống ăn mòn kết cấu kim loại trong thực tế bảo trì, chế tạo.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chính thức cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp chuyên ngành Hàn, Cơ khí chế tạo; đồng thời là tài liệu tham khảo cho công nhân kỹ thuật và cán bộ quản lý sản xuất cơ khí.

2. Cần kiến thức nền tảng nào trước khi học môn học này?

Người học cần nắm vững kiến thức Hóa học (bản chất liên kết kim loại, phản ứng oxy hóa khử), Vật lý (cơ tính, nhiệt độ, hiện tượng dẫn điện, truyền nhiệt) và kỹ năng đọc bản vẽ cơ bản từ môn Vẽ kỹ thuật.

3. Điểm khác biệt của giáo trình này so với các giáo trình vật liệu khác là gì?

Tài liệu cung cấp hệ thống quy đổi song song giữa hai tiêu chuẩn TCVN và tiêu chuẩn GOST (Nga) cho hầu hết các mác vật liệu; đồng thời tích hợp chi tiết các thông số công nghệ nhiệt luyện, chống ăn mòn và vật liệu phi kim loại phục vụ trực tiếp cho nghề Hàn và Chế tạo máy.

4. Làm thế nào để tự học và nắm vững các chuyển biến tổ chức pha trong giáo trình?

Người học cần tập trung phân tích tọa độ các điểm tới hạn và các vùng pha trên giản đồ trạng thái $\text{Fe-Fe}_3\text{C}$ (các điểm A, C, E, S, P), đối chiếu cơ tính của các tổ chức một pha (Ferit, Austenit, Xêmentit) và tổ chức hai pha (Peclit, Lêđêburit) với chế độ xử lý nhiệt tương ứng.

5. Có những phương pháp và thiết bị nào được nêu để kiểm tra cơ tính vật liệu?

Giáo trình nêu rõ việc xác định cơ tính vật liệu (độ bền kéo nén, độ dẻo, độ cứng) thông qua thử nghiệm mẫu vật trên các thiết bị chuyên dụng như máy thử kéo nén vạn năng và máy thử độ cứng theo phương pháp Brinell (HB) hoặc Rockwell (HRC).

Kết luận

Giáo trình Vật liệu cơ khí của Trường Cao đẳng nghề Xây dựng cung cấp hệ thống kiến thức nền tảng về cấu tạo tinh thể, giản đồ pha $\text{Fe-Fe}_3\text{C}$, đặc tính các nhóm kim loại đen, kim loại màu, công nghệ nhiệt luyện, xử lý bề mặt và vật liệu phi kim loại kỹ thuật.

Tiến trình học tập được thiết lập theo lộ trình tuần tự:

  1. Nghiên cứu cấu trúc mạng tinh thể và giản đồ pha $\text{Fe-Fe}_3\text{C}$ (Chương 1);
  2. Nắm vững phân loại, cơ tính và ký hiệu các loại gang, thép, kim loại màu (Chương 2, 3, 4);
  3. Ứng dụng các quy trình nhiệt luyện và giải pháp chống ăn mòn kim loại (Chương 5, 6);
  4. Tìm hiểu tính chất và phạm vi sử dụng của các vật liệu phi kim loại công nghiệp (Chương 7).

Để nâng cao hiệu quả tiếp thu, người học có thể kết hợp nghiên cứu các tài liệu tiêu chuẩn kỹ thuật quốc gia (TCVN), sổ tay nhiệt luyện cơ khí và thực hành đo kiểm cơ tính mẫu vật trên các thiết bị thử nghiệm tại xưởng.
