Tổng quan về giáo trình

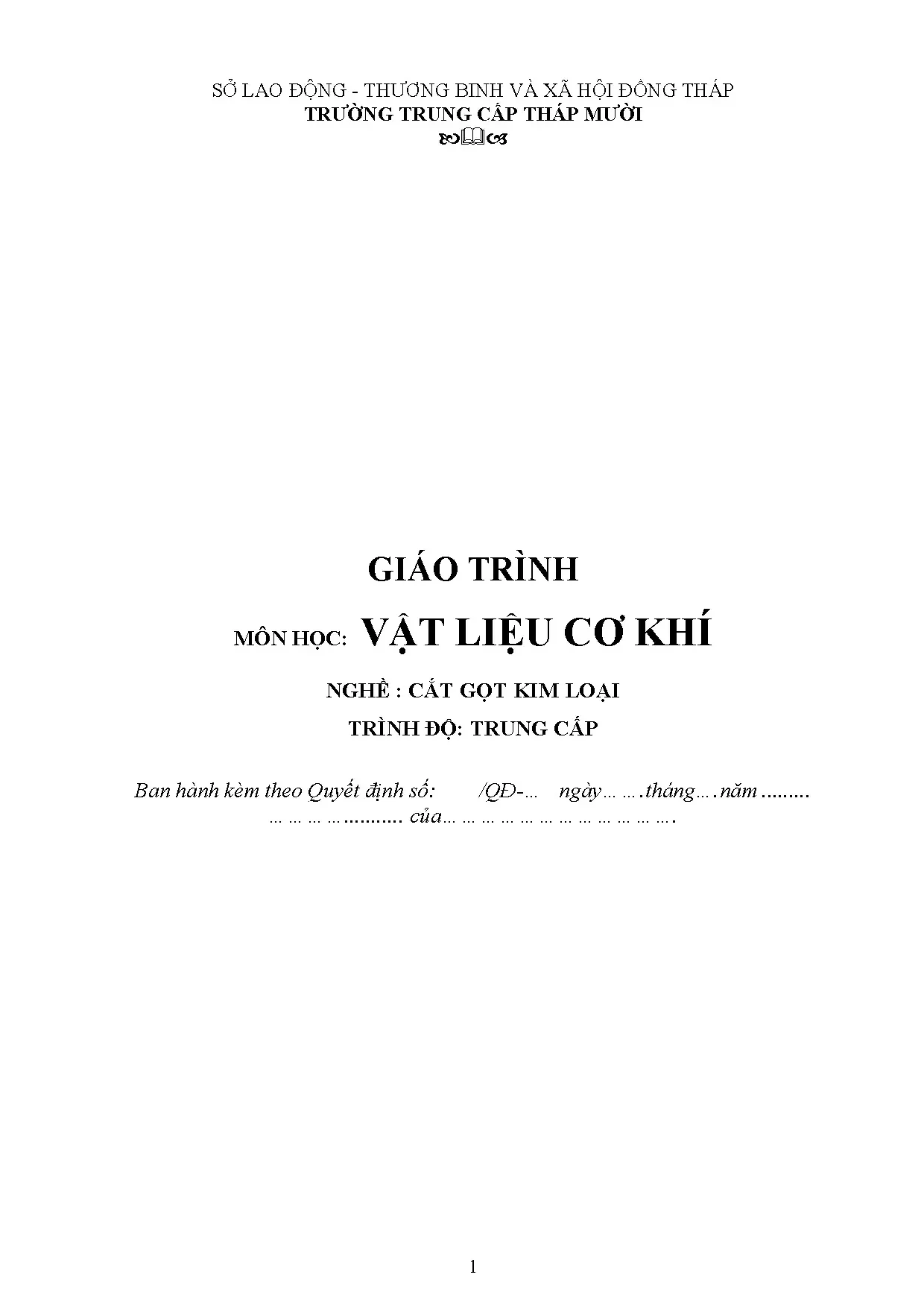

Giáo trình Vật liệu cơ khí (Mã môn học: MH08) là tài liệu đào tạo chuyên môn cơ sở do Trường Trung cấp Tháp Mười (trực thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) biên soạn và ban hành, phục vụ chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Trung cấp. Trong phân phối chương trình, môn học được bố trí giảng dạy tại học kỳ 1 nhằm cung cấp nền tảng lý thuyết kỹ thuật vật liệu trước khi người học tiếp cận các mô đun thực hành nghề chuyên sâu.

Thời lượng đào tạo của giáo trình được thiết kế chuẩn hóa trong 30 giờ, bao gồm 22 giờ lý thuyết, 6 giờ bài tập - thảo luận và 2 giờ kiểm tra định kỳ. Mục tiêu học tập tập trung vào ba chuẩn đầu ra chính:

  • Kiến thức: Trình bày đặc tính cấu trúc, cơ lý tính, ký hiệu tiêu chuẩn và phạm vi ứng dụng của các nhóm vật liệu cơ khí (gang, thép cacbon, thép hợp kim, hợp kim cứng, kim loại và hợp kim màu, ceramic, chất dẻo, compozit); giải thích bản chất nhiệt động học của quá trình nhiệt luyện và hóa nhiệt luyện.
  • Kỹ năng: Nhận biết vật liệu qua màu sắc, âm thanh va đập, dạng tia lửa khi mài; xác định công dụng của từng nhóm mác thép/gang; thực hiện quy trình nhiệt luyện một số dụng cụ cắt gọt điển hình như dao tiện thép gió và đục.
  • Năng lực tự chủ và trách nhiệm: Hình thành tính kỷ luật kỹ thuật, ý thức trách nhiệm và sự chủ động trong quá trình thao tác công nghệ.

Cấu trúc giáo trình gồm 5 chương được phát triển tuần tự từ tinh thể học kim loại, giản đồ pha, các phương pháp xử lý nhiệt đến phân loại chi tiết vật liệu kim loại và phi kim. Điểm đặc thù của tài liệu là tích hợp hệ thống ký hiệu đối chiếu giữa Tiêu chuẩn Việt Nam (TCVN) và các tiêu chuẩn quốc tế (GOST, AISI/SAE, ASTM, JIS, CDA, AA), tạo điều kiện thuận lợi cho việc tra cứu mác vật liệu trong sản xuất thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân chia nội dung thành 5 chương trọng tâm:

  1. Chương 1: Cấu trúc và cơ tính của vật liệu kim loại (Trang 4 - 15): Khái niệm phân loại kim loại đen (quặng sắt, mangan, crom như $\text{Fe}_3\text{O}_4$, $\text{Fe}_2\text{O}_3$, $\text{MnO}_2$, $\text{FeCr}_2\text{O}4$) và kim loại màu (quặng $\text{CuFeS}2$, $\text{ZnS}$, $\text{PbCO}3$, $\text{MgCO}3$); 3 kiểu ô mạng cơ sở gồm lập phương thể tâm (BCC: $\text{Fe}\alpha$, $\text{Cr}$, $\text{W}$, $\text{Mo}$), lập phương diện tâm (FCC: $\text{Fe}\gamma$, $\text{Cu}$, $\text{Ni}$, $\text{Al}$, $\text{Pb}$) và lục giác xếp chặt (HCP: $\text{Mg}$, $\text{Zn}$); quá trình kết tinh, độ quá nguội $\Delta T = T_s - T{KT}$, mầm tự sinh với bán kính tới hạn $r{th} = \frac{2\sigma}{\Delta f_V}$, mầm ký sinh và 8 cấp hạt; các chỉ tiêu cơ tính (độ bền kéo/nén/uốn $\sigma$, độ cứng HB/HRC/HV, độ dãn dài $\delta$, độ thắt $\psi$, độ dai va đập $a_k$) và tính công nghệ (đúc, rèn, hàn, cắt gọt).
  2. Chương 2: Hợp kim và biến đổi tổ chức (Trang 15 - 22): Khái niệm hợp kim; cấu trúc pha gồm dung dịch rắn xen kẽ/thay thế, hợp chất hóa học ($\text{Fe}3\text{C}$, $\text{CuZn}$), hỗn hợp cơ học; giản đồ trạng thái $\text{Fe}-\text{C}$ ($\text{Fe}-\text{Fe}3\text{C}$) với các điểm tới hạn ($A=1539^\circ\text{C}$, $C=1147^\circ\text{C}$ với $4,3%\text{C}$, $E=1147^\circ\text{C}$ với $2,14%\text{C}$, $S=727^\circ\text{C}$ với $0,8%\text{C}$, $P=727^\circ\text{C}$ với $0,02%\text{C}$); các tổ chức Ferit ($\alpha$), Austenit ($\gamma$), Xementit ($\text{Xe}I, \text{Xe}{II}, \text{Xe}{III}$), Peclit ($P$), Lêđêbruit ($Lê$); các đường nhiệt độ tới hạn $A_1$ ($727^\circ\text{C}$), $A_3$ ($727 - 911^\circ\text{C}$), $A{cm}$ ($727 - 1147^\circ\text{C}$).
  3. Chương 3: Nhiệt luyện và hóa nhiệt luyện (Trang 22 - 31): Khái niệm, thông số nhiệt độ nung, thời gian giữ nhiệt, tốc độ nguội; các phương pháp ủ (ủ hoàn toàn ở $A_3 + 30\div50^\circ\text{C}$, ủ đẳng nhiệt tại $680\div700^\circ\text{C}$ trong $2\div5$ giờ, ủ cầu hóa xementit ở $A_1 + 30\div50^\circ\text{C}$ trong $6\div8$ giờ, ủ khử nội lực ở $500\div600^\circ\text{C}$); thường hóa; tôi thép (tôi xuyên tâm, tôi bề mặt bằng cao tần hoặc ngọn lửa oxy - axêtylen); ram thép (ram thấp $150\div250^\circ\text{C}$, ram trung bình $300\div450^\circ\text{C}$, ram cao $500\div650^\circ\text{C}$); khuyết tật nhiệt luyện; các phương pháp hóa nhiệt luyện: thấm cacbon ($>900^\circ\text{C}$ đạt $1\div1,2%\text{C}$ bề mặt), thấm nitơ ($500\div650^\circ\text{C}$ đạt $65\div70\text{ HRC}$), thấm xianua ($540\div560^\circ\text{C}$ hoặc $700\div900^\circ\text{C}$), thấm kim loại ($\text{Al}$ ở $900\div1000^\circ\text{C}$, $\text{Cr}$ ở $950\div1100^\circ\text{C}$, $\text{Si}$ ở $950\div1200^\circ\text{C}$, $\text{B}$ ở $800\div1000^\circ\text{C}$).
  4. Chương 4: Vật liệu kim loại (Trang 31 - 42): Định nghĩa thép cacbon ($C<2%$, tạp chất $\text{Mn}\le0,8%$, $\text{Si}\le0,4%$, $\text{P}\le0,05%$, $\text{S}\le0,05%$); phân loại thép cacbon thông dụng (nhóm A, B, C; mác CT38, SS400), thép cacbon kết cấu (C20, C45 tương đương S45C, 1045), thép cacbon dụng cụ (CD70, CD100 tương đương SKx, Wxxx); thép hợp kim kết cấu (20Cr, 40Cr, 12CrNi3A, HSLA), thép hợp kim dụng cụ (90CrSi, 100Cr12, SKD1), thép gió ($8,5\div19%\text{W}$, chịu nhiệt đến $650^\circ\text{C}$: 90W9V2, 75W18V, T1, SKH2), thép không rỉ ($\text{Cr}>12%$: 12Cr13, 8Cr18Ni10, SUS304); phân loại gang: gang trắng ($C>2,14%$), gang xám ($\sigma_b = 35\div40\text{ kG/mm}^2$, $150\div250\text{ HB}$), gang cầu (cầu hóa graphit, độ bền tương đương thép C20 - C45), gang dẻo (ủ từ gang trắng ở $900\div1000^\circ\text{C}$ trong $70\div100$ giờ, dùng cho chi tiết thành mỏng $20\div50\text{ mm}$).
  5. Chương 5: Hợp kim màu và phi kim (Trang 42 - 49): Nhôm nguyên chất ($\rho=2,7\text{ g/cm}^3$, $T_{nc}=660^\circ\text{C}$, $\sigma_b=6\text{ kG/mm}^2$, $25\text{ HB}$, mác Al99, AA 1100); đura ($\text{Al}-\text{Cu}-\text{Mg}$, $\sigma_b=42\div47\text{ kG/mm}^2$, $\rho=2,8\text{ g/cm}^3$, mác AlCu4Mg, AA 2014); silumin đơn giản (AlSi13, AA 423), silumin phức tạp (AlSi8Mg, AЛ4, AA 390); đồng nguyên chất ($\rho=8,94\text{ g/cm}^3$, $T_{nc}=1083^\circ\text{C}$, $\sigma_b=16\div45\text{ kG/mm}^2$, mác Cu99,99, CDA 1xx); latông đơn giản (LCuZn20, CDA 240) và phức tạp (LCuZn40Pb1); brông thiếc (BCuSn10Pb1, CDA 521), brông nhôm (BCuAl9Fe4), brông berili (BCuBe2, CDA 172); chất dẻo cơ bản (hệ số phẩm chất kết cấu cốt sợi SVAM đạt $2250\text{ kG/cm}^2$, gia công cán, đùn, dập thủy lực, hàn khí $\text{CO}_2$ ở $150\div250^\circ\text{C}$); vật liệu compozit phân loại theo pha nền (chất dẻo, kim loại, gốm) và pha cốt (sợi bo, cacbon, thủy tinh, polyamit, sợi thép không rỉ).

Kiến thức nền tảng được xây dựng

Nội dung giáo trình hình thành hệ thống lý thuyết kỹ thuật luyện kim và cơ học vật liệu:

  • Lý thuyết tinh thể học và nhiệt động học chuyển pha: Cơ chế kết tinh qua mầm tinh thể, sự sai lệch mạng, cấu trúc biên giới hạt và mối liên hệ giữa năng lượng tự do với độ quá nguội.
  • Nguyên lý cân bằng pha trên hệ Fe - C: Phân tích các trạng thái biến đổi pha từ pha lỏng ($L$) sang dung dịch rắn ($\alpha$, $\gamma$, $\delta$), hợp chất hóa học ($\text{Fe}_3\text{C}$) và các tổ chức hai pha cùng tích ($P$), cùng tinh ($Lê$).
  • Nguyên lý chuyển biến tổ chức khi nhiệt luyện: Cơ chế phân hóa Austenit thành Peclit, Xocbit, Troxit hoặc Mactenxit thông qua việc kiểm soát tốc độ nung, thời gian đẳng nhiệt và môi trường làm nguội.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc, giải thích ký hiệu và tra cứu thành phần, cơ tính mác thép/gang theo các bảng quy chuẩn TCVN, GOST, AISI/SAE, ASTM, JIS, CDA, AA.
  • Kỹ năng phân tích (Analytical skills): Khảo sát giản đồ trạng thái $\text{Fe}-\text{C}$ để xác định dải nhiệt độ chuyển pha; chẩn đoán 4 dạng khuyết tật nhiệt luyện (nứt biến dạng, oxy hóa thoát cacbon, sai lệch độ cứng, tính giòn) và đề xuất giải pháp xử lý.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Phân biệt các loại gang, thép thông dụng qua màu sắc phoi, vết gãy và tia lửa mài; thiết lập và thực hiện chế độ nhiệt luyện (tôi, ram) cho các dụng cụ nghề cắt gọt như dao tiện thép gió mác 90W9V2/T1 và đục kim loại.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp giữa lý thuyết luyện kim đại cương và ứng dụng công nghệ cơ khí thực hành. Khung thời lượng 30 giờ được cơ cấu như sau:

Thành phần học phần Thời lượng (Giờ) Tỷ lệ (%) Trọng tâm nội dung
Lý thuyết 22 73,3% Cấu trúc mạng tinh thể, giản đồ $\text{Fe}-\text{C}$, nguyên lý nhiệt luyện, phân loại vật liệu kim loại và phi kim
Thảo luận & Bài tập 6 20,0% Tra cứu mác vật liệu đa tiêu chuẩn, tính toán nhiệt độ tôi/ủ/ram, phân tích khuyết tật xử lý nhiệt
Kiểm tra định kỳ 2 6,7% 02 bài kiểm tra viết (thời gian 1 giờ/bài) sau Chương 3 và Chương 4
Tổng cộng 30 100% Toàn bộ chương trình môn học MH08

Hệ thống câu hỏi ôn tập được bố trí tại cuối mỗi chương, tập trung vào các dạng bài tập:

  • Trình bày định nghĩa, cơ tính và phân loại vật liệu.
  • Vẽ và xác định tọa độ các điểm tới hạn trên giản đồ pha $\text{Fe}-\text{C}$.
  • So sánh các phương pháp nhiệt luyện (ủ hoàn toàn với ủ đẳng nhiệt; thấm cacbon với thấm nitơ).
  • Giải thích nguyên nhân suy giảm cơ tính và biện pháp khắc phục khuyết tật sản phẩm.

Về phương pháp đánh giá, môn học áp dụng hình thức kiểm tra viết tự luận định kỳ 1 giờ sau khi hoàn thành Chương 3 (Nhiệt luyện và hóa nhiệt luyện) và sau Chương 4 (Vật liệu kim loại), kết hợp đánh giá thường xuyên qua mức độ hoàn thành bài tập tra cứu mác vật liệu và thái độ tuân thủ quy trình an toàn kỹ thuật.

Người học được hướng dẫn tự học thông qua việc tự vẽ giản đồ trạng thái $\text{Fe}-\text{C}$, lập bảng so sánh thông số các mác vật liệu tương đương giữa TCVN, AISI, GOST, JIS và đối chiếu lý thuyết với mẫu phôi thực tế tại xưởng cắt gọt.

Điểm nổi bật và cập nhật

  1. Hệ thống hóa tiêu chuẩn quốc tế song song với TCVN: Giáo trình cung cấp bảng quy đổi tương đương chi tiết giữa mác vật liệu Việt Nam với các chuẩn công nghiệp quốc tế:
    • Thép cacbon kết cấu: $\text{C45}$ (TCVN) tương đương $\text{xx}$ (GOST), $\text{1045}$ (AISI), $\text{S45C}$ (JIS).
    • Thép hợp kim dụng cụ: $\text{210Cr12}$ (TCVN) tương đương $\text{D3}$ (AISI), $\text{SKD1}$ (JIS).
    • Thép gió: $\text{80W18Cr4V}$ (TCVN) tương đương $\text{T1}$ (AISI), $\text{SKH2}$ (JIS).
    • Thép không rỉ: $\text{8Cr18Ni10}$ (TCVN) tương đương $\text{304}$ (AISI), $\text{SUS304}$ (JIS).
    • Hợp kim nhôm: Đura $\text{AlCu4Mg}$ tương đương $\text{AA 2014}$; Silumin đúc tương đương $\text{AA 423}$, $\text{AA 390}$, $\text{AЛ4}$.
    • Hợp kim đồng: Latông $\text{LCuZn20}$ tương đương $\text{CDA 240}$; Brông thiếc tương đương $\text{CDA 521}$; Brông berili tương đương $\text{CDA 172}$.
  2. Cập nhật các nhóm vật liệu kỹ thuật chuyên dụng: Tài liệu giới thiệu nhóm thép hợp kim thấp độ bền cao HSLA (High Strength Low Alloy Steel), vật liệu nhôm đura dùng trong kỹ thuật hàng không, kết cấu chịu lực, vật liệu polyme gia cường sợi thủy tinh dị hướng SVAM ($4800\div9500\text{ kG/cm}^2$) và vật liệu compozit đa pha (cốt sợi bo, sợi cacbon, sợi thép, bột $\text{W}$, $\text{Mo}$).
  3. Liên hệ công nghệ chế tạo thực tế: Nội dung gắn trực tiếp tính chất vật liệu với khả năng gia công cắt gọt trên máy công cụ, công nghệ đúc, hàn, gia công áp lực và các phương pháp xử lý bề mặt hiện đại (tôi cao tần, xianua hóa, thấm kim loại $\text{Cr}$, $\text{Al}$, $\text{Si}$, $\text{B}$).

Đối tượng sử dụng giáo trình

  • Sinh viên/Học sinh đào tạo nghề: Phục vụ trực tiếp học sinh, sinh viên học kỳ 1 trình độ Trung cấp nghề Cắt gọt kim loại, Công nghệ kỹ thuật cơ khí, Cơ khí chế tạo máy tại các trường trung cấp, cao đẳng nghề.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành kiến thức khoa học tự nhiên cơ bản ở cấp THCS/THPT, bao gồm Hóa học đại cương (cấu tạo nguyên tử, electron lớp ngoài cùng, phản ứng oxy hóa) và Vật lý đại cương (lực, ứng suất, biến dạng cơ học, nhiệt học).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình khung để xây dựng đề cương chi tiết, bài giảng lý thuyết, giáo án tích hợp tại xưởng thực hành và ngân hàng câu hỏi kiểm tra viết môn Vật liệu cơ khí.
  • Cán bộ kỹ thuật và thợ cơ khí: Dùng làm tài liệu tra cứu thông số cơ tính, chế độ nhiệt luyện và quy chuẩn mác vật liệu tương đương khi gia công chi tiết máy, dao tiện, khuôn dập tại các xưởng sản xuất cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuẩn hóa cho học sinh, sinh viên hệ trung cấp nghề Cắt gọt kim loại. Đồng thời, tài liệu phù hợp cho công nhân, kỹ thuật viên cơ khí cần tài liệu tra cứu tính chất cơ lý, mác thép và chế độ xử lý nhiệt phục vụ công việc gia công cắt gọt.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức cơ bản về Vật lý (khái niệm lực, độ bền, độ dãn dài, nhiệt độ) và Hóa học (bảng tuần hoàn nguyên tố, phản ứng hóa học, liên kết nguyên tử) để tiếp thu các nội dung về mạng tinh thể, phản ứng hóa nhiệt luyện và cấu trúc tế vi.

3. Điểm khác biệt với giáo trình khác?

Khác với các giáo trình đại học thiên về tính toán nhiệt động học phức tạp, tài liệu này tối ưu hóa trong thời lượng 30 giờ, tập trung trực tiếp vào nhận diện vật liệu thực tế, bảng đối chiếu mác tương đương giữa TCVN với GOST, AISI, JIS và hướng dẫn chế độ nhiệt luyện các dụng cụ cắt gọt điển hình.

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp đọc lý thuyết với việc tự vẽ giản đồ pha $\text{Fe}-\text{C}$, ghi nhớ các tọa độ điểm chuyển biến pha chính ($A_1=727^\circ\text{C}$, $A_3$, $A_{cm}$), hoàn thành hệ thống câu hỏi sau mỗi chương và thực hành nhận dạng vật liệu qua tia lửa mài tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu tích hợp sẵn hệ thống câu hỏi ôn tập cuối 5 chương, 02 bài kiểm tra định kỳ dạng viết (thời lượng 1 giờ/bài) sau Chương 3 và Chương 4, cùng hệ thống bảng tra cứu thông số mác thép hợp kim, nhôm (tiêu chuẩn AA) và đồng (tiêu chuẩn CDA).

Kết luận

Giáo trình môn học Vật liệu cơ khí (MH08) của Trường Trung cấp Tháp Mười là tài liệu giảng dạy chuyên môn cơ sở mang tính hệ thống, cung cấp đầy đủ dữ liệu kỹ thuật về tinh thể học, cơ tính, giản đồ $\text{Fe}-\text{C}$, công nghệ nhiệt luyện và phân loại vật liệu kim loại - phi kim trong ngành cắt gọt kim loại.

Lộ trình học tập đề xuất:

  1. Tiếp cận tinh thể học và cơ tính kim loại (Chương 1).
  2. Phân tích tổ chức tế vi trên giản đồ $\text{Fe}-\text{C}$ (Chương 2).
  3. Nắm vững quy trình công nghệ nhiệt luyện và hóa nhiệt luyện (Chương 3).
  4. Ứng dụng tra cứu mác thép, gang, kim loại màu và vật liệu phi kim phục vụ chế tạo cơ khí (Chương 4 & 5).

Tài nguyên tham khảo bổ trợ: Hệ thống Tiêu chuẩn Việt Nam (TCVN 1765-75 cho thép cacbon thông dụng, TCVN 1659-75 cho nhôm, TCVN 1695-75 cho latông) cùng các bảng tra cứu tiêu chuẩn công nghiệp quốc tế GOST, AISI/SAE, ASTM, JIS, AA và CDA.
