Tổng quan về giáo trình

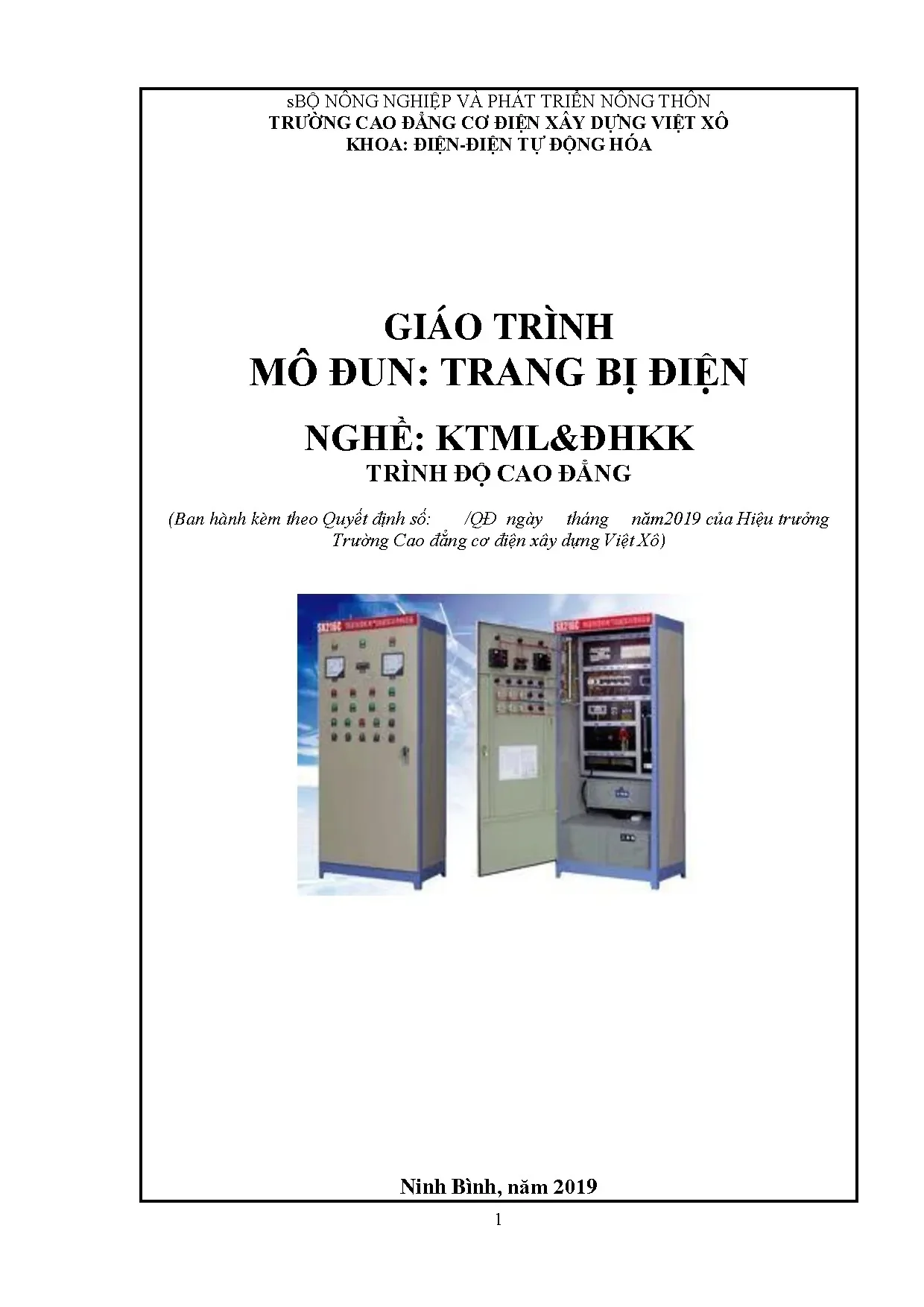

Giáo trình Mô đun: Trang bị điện (Mã mô đun: MĐ 16) được biên soạn bởi Ban biên soạn Khoa Điện - Điện tự động hóa thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô, do tác giả Trần Minh Khuê làm Chủ biên cùng tác giả Trần Đức Thiện tham gia biên soạn (ban hành năm 2019 theo chương trình đào tạo của Bộ Nông nghiệp và Phát triển Nông thôn).

+-------------------------------------------------------------------------------+
|                       GIÁO TRÌNH TRANG BỊ ĐIỆN (MĐ 16)                        |
|                                                                               |
|  Cơ quan ban hành:     Trường Cao đẳng Cơ điện Xây dựng Việt Xô              |
|  Ban biên soạn:        Trần Minh Khuê (Chủ biên), Trần Đức Thiện              |
|  Trình độ đào tạo:     Cao đẳng nghề (KTML&ĐHKK / Điện công nghiệp)          |
|  Tổng thời lượng:      150 giờ (Lý thuyết: 40h | Thực hành: 98h | KT: 12h)   |
+-------------------------------------------------------------------------------+

Trong khung chương trình đào tạo trình độ Cao đẳng nghề cho các ngành Kỹ thuật máy lạnh và điều hòa không khí (KTML&ĐHKK) và Điện công nghiệp, mô đun này giữ vị trí cầu nối chuyên môn cốt lõi. Học phần được triển khai giảng dạy sau khi người học đã hoàn thành các môn học và mô đun nền tảng bao gồm: Điện kỹ thuật, Vẽ điện, Đo lường điện và Máy điện. Đồng thời, kiến thức và kỹ năng trong mô đun là điều kiện tiên quyết để người học tiếp thu các chương trình chuyên sâu tiếp theo như Trang bị điện 2, Kỹ thuật lập trình (PLC) và Mạch điện tử công suất.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Cung cấp nguyên lý cấu tạo, đặc tính hoạt động và phương pháp tính toán lựa chọn các khí cụ điện, thiết bị đóng cắt, bảo vệ và điều khiển; phân tích nguyên lý làm việc của các sơ đồ mạch tự động khống chế truyền động điện ứng dụng trong công nghiệp và hệ thống máy lạnh.
  • Về kỹ năng: Hình thành năng lực sử dụng dụng cụ đo kiểm và đồ nghề cầm tay, lựa chọn khí cụ phù hợp phụ tải, lắp ráp và đấu nối hoàn chỉnh mạch động lực và mạch điều khiển theo sơ đồ nguyên lý, kiểm tra không điện và xử lý sự cố kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện ý thức chấp hành an toàn lao động, tính cẩn thận, ngăn nắp tại xưởng thực hành và khả năng tổ chức làm việc nhóm đúng tiến độ quy định.

Cấu trúc giáo trình có tổng thời lượng 150 giờ (gồm 40 giờ lý thuyết, 98 giờ thực hành và 12 giờ kiểm tra), được tổ chức thành 1 Bài mở đầu và 3 Bài học chuyên môn chính. Cách tiếp cận của tài liệu đi từ cấu trúc phần tử đơn lẻ đến nguyên lý phối hợp hệ thống và quy trình thực hành đấu nối, chẩn đoán lỗi trực tiếp trên mô hình thực tế.

Nội dung kiến thức cốt lõi

+-------------------------------------------------------------------------------+
|                        PHÂN BỔ THỜI LƯỢNG MÔ ĐUN MĐ 16                        |
+------------------------------------+----------+-----------+-----------+-------+
| Tên bài học                        | Tổng số  | Lý thuyết | Thực hành | KT    |
+------------------------------------+----------+-----------+-----------+-------+
| Bài mở đầu: Khái quát chung        | 01 giờ   | 01 giờ    | 00 giờ    | 00 giờ|
| Bài 1: Các phần tử điều khiển      | 15 giờ   | 05 giờ    | 09 giờ    | 01 giờ|
| Bài 2: Tự động khống chế TĐĐ       | 04 giờ   | 04 giờ    | 00 giờ    | 00 giờ|
| Bài 3: Sơ đồ TĐKC điển hình        | 130 giờ  | 30 giờ    | 89 giờ    | 11 giờ|
+------------------------------------+----------+-----------+-----------+-------+
| CỘNG                               | 150 giờ  | 40 giờ    | 98 giờ    | 12 giờ|
+------------------------------------+----------+-----------+-----------+-------+

Các chương và chủ đề chính

  • Bài mở đầu: Khái quát chung về hệ thống trang bị điện (MĐ 16.00 - 1 giờ LT): Phân tích khái niệm hệ thống trang bị điện máy sản xuất; cấu trúc phân tầng chức năng gồm ba khối chính: Khối thiết bị động lực (động cơ điện, nam châm điện, ly hợp điện từ, van điện từ khí nén/thủy lực, phần tử R-L-C), Khối thiết bị điều khiển và Khối các phần tử tự động; các yêu cầu kỹ thuật và an toàn đối với hệ thống trang bị điện công nghiệp.
  • Bài 1: Các phần tử điều khiển trong hệ thống trang bị điện (MĐ 16.01 - 15 giờ: 5 LT, 9 TH, 1 KT):
    • Khí cụ bảo vệ: Cấu tạo và nguyên lý của cầu chì (dây chảy, điểm dẫn yếu nhất); Aptomat (CB 1 pha, CB 3 pha, CB chống dòng rò); Rơ le nhiệt 3 pha (phần tử đốt nóng, thanh lưỡng kim, tiếp điểm phụ).
    • Khí cụ đóng cắt bằng tay và cơ khí: Cầu dao hạ thế (1 ngả, 2 ngả, tiếp điểm kẹp, ngàm dao, lưỡi dao phụ dập hồ quang); Dao cách ly (DS - Disconnecting Switch); Công tắc chuyển mạch 1 pha và 3 pha; Công tắc hành trình (Limit Switch dạng bánh xe cóc, tiếp điểm NO/NC).
    • Khí cụ điều khiển và nhận tín hiệu: Nút nhấn tự phục hồi (Push button NO/NC); Nút dừng khẩn cấp (Emergency Stop dạng xoay nhả núm); Rơ le phao cơ khí (loại 1 mức và 2 mức đo mực chất lỏng).
    • Khí cụ điện từ và rơ le chuyên dụng: Rơ le trung gian (mạch từ thép non khối cho DC, thép kỹ thuật lá mỏng cho AC để giảm dòng xoáy Foucault); Công tắc tơ (Contactor với tiếp điểm chính dạng cầu, buồng dập hồ quang và tiếp điểm phụ); Rơ le thời gian (Timer tương tự và Timer số với tiếp điểm đóng chậm/mở chậm); Rơ le dòng điện (cực đại, cực tiểu); Rơ le điện áp (quá áp, thiếu áp); Rơ le tốc độ (loại PKC dùng nam châm vĩnh cửu kết hợp rotor lồng sóc quay tự do để điều khiển hãm ngược).
  • Bài 2: Tự động khống chế truyền động điện (MĐ 16.02 - 4 giờ LT): Bản chất hệ thống tự động khống chế (TĐKC); các yêu cầu kỹ thuật và kinh tế; quy chuẩn thể hiện bản vẽ mạch động lực và mạch điều khiển (biểu diễn phần tử ở trạng thái bình thường chưa có điện, quy tắc đánh số dây tại các điểm nối chung, tiêu chuẩn hạn chế tối đa các đường dây cắt nhau trên bản vẽ); hệ thống bảng ký hiệu quy ước bằng hình vẽ và ký hiệu chữ (CD, CB, CC, K, ĐKB, RN, RTh, RU, RI, RTĐ, KH, FH...).
  • Bài 3: Các sơ đồ tự động khống chế điển hình (MĐ 16.03 - 130 giờ: 30 LT, 89 TH, 11 KT):
    • Mạch 1: Khởi động trực tiếp động cơ không đồng bộ ba pha (ĐKB) quay một chiều, bảo vệ ngắn mạch bằng cầu chì (CC), bảo vệ quá tải bằng rơ le nhiệt (RN), bảo vệ sụt áp và chống tự động mở máy lại qua tiếp điểm duy trì $K(3,5)$.
    • Mạch 2: Điều khiển động cơ không đồng bộ ba pha từ hai vị trí độc lập (vị trí 1 dùng cặp nút PB10/PB11, vị trí 2 dùng cặp nút PB20/PB21 nối song song mạch mở và nối tiếp mạch dừng).
    • Mạch 3: Khởi động tự động 2 động cơ ba pha làm việc tuần tự dùng nút ấn (nguyên tắc khóa liên động tiếp điểm phụ $K_{13}$).
    • Mạch 4: Khởi động tự động 2 động cơ ba pha làm việc tuần tự theo thời gian dùng rơ le thời gian TS (nguyên tắc bắc cầu qua tiếp điểm thường mở đóng chậm $TS_1$).
    • Mạch 5: Điều khiển động cơ ba pha đảo chiều quay gián tiếp có khóa liên động chéo giữa hai công tắc tơ thuận ($T$) và nghịch ($N$) qua tiếp điểm thường đóng $T(9,11)$ và $N(5,7)$, bắt buộc qua nút dừng $D(1,3)$.
    • Mạch 6 & 7: Khởi động đổi nối Sao - Tam giác ($Y/\Delta$) cho động cơ không đồng bộ ba pha bằng nút bấm và bằng mạch tự động khống chế thời gian.

Progression logic của nội dung đi từ cấu tạo vật lý từng thiết bị $\rightarrow$ quy chuẩn hóa bản vẽ kỹ thuật $\rightarrow$ lắp ráp mạch cơ sở $\rightarrow$ phát triển các cấu trúc liên động phức tạp (khóa chéo, bắc cầu, điều khiển nhiều vị trí).

Kiến thức nền tảng được xây dựng

  1. Lý thuyết tiếp xúc điện và dập hồ quang: Hiện tượng nhiệt tiếp xúc, lực ép tiếp điểm $F$ ($200 - 500\text{ N}$), công nghệ mạ bề mặt (bạc, đồng thau, niken), cơ chế dập hồ quang bằng lưỡi dao phụ, buồng dập hồ quang dạng cầu.
  2. Nguyên lý bảo vệ liên động trong truyền động điện:
    • Bảo vệ quá tải: Nguyên lý giãn nở nhiệt không đồng đều của thanh lưỡng kim trong rơ le nhiệt.
    • Bảo vệ chống mở máy tự do: Nguyên tắc mạch duy trì qua tiếp điểm thường mở của contactor khi mất nguồn và có điện trở lại.
    • Bảo vệ liên động điện (Interlocking): Sử dụng tiếp điểm thường đóng của contactor này để khóa cuộn hút của contactor kia nhằm chống sự cố ngắn mạch giữa các pha khi đảo chiều quay.
  3. Hệ thống ký hiệu quy chuẩn: Chuẩn hóa bảng ký hiệu thiết bị điện công nghiệp và mã định danh linh kiện theo tiêu chuẩn ngành.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo đồng hồ vạn năng (VOM) ở thang đo điện trở ($\times 1$) để kiểm tra không điện mạch động lực và mạch điều khiển; định vị và gá lắp thiết bị đóng cắt trên tủ điện/bảng thực hành; gia công đầu nối dây điện đúng mã số ký hiệu.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu và chuyển đổi sơ đồ nguyên lý sang sơ đồ đi dây thiết bị; phân tích trạng thái đóng/ngắt của các nhánh mạch theo trình tự thời gian; chẩn đoán sai hỏng thông qua trạng thái hiển thị của kim Ohm kế (chỉ giá trị hữu hạn: mạch chuẩn; chỉ $0,\Omega$: ngắn mạch cuộn hút; chỉ $\infty$: hở mạch).
  • Kỹ năng thực hành giải quyết sự cố (Practical competencies): Xử lý và mô phỏng 3 dạng sự cố điển hình trên mạch thực tế: tác động nút Test trên rơ le nhiệt, sự cố hở tiếp điểm duy trì, sự cố đứt một pha nguồn mạch động lực.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp module nghề nghiệp, tập trung tối đa vào kỹ năng thao tác xưởng với thời lượng thực hành chiếm 65,3% tổng chương trình ($98/150$ giờ). Quá trình giảng dạy và tổ chức luyện tập trong Bài 3 được chuẩn hóa thành chuỗi quy trình kỹ thuật gồm 8 bước bắt buộc:

+-------------------------------------------------------------------------------+
|                      QUY TRÌNH THỰC HÀNH CHUẨN 8 BƯỚC                         |
+-------------------------------------------------------------------------------+
|  [Bước 1] Khảo sát sơ đồ nguyên lý mạch điện                                  |
|  [Bước 2] Vẽ sơ đồ đi dây thiết bị thực tế                                    |
|  [Bước 3] Lựa chọn, kiểm tra thông số và gá lắp thiết bị lên bảng panen       |
|  [Bước 4] Đấu nối và kiểm tra không điện mạch điều khiển (đo kiểm Ohm kế)     |
|  [Bước 5] Đấu nối và kiểm tra thông mạch mạch động lực (A-B-C)                |
|  [Bước 6] Vận hành thử nghiệm mạch điều khiển và liên kết toàn mạch           |
|  [Bước 7] Mô phỏng và chẩn đoán các dạng sự cố kỹ thuật (Test RN, hở mạch)   |
|  [Bước 8] Viết báo cáo kỹ thuật, giải trình hiện tượng và nguyên nhân lỗi    |
+-------------------------------------------------------------------------------+

Phương pháp đánh giá kết quả học tập trong giáo trình được thực hiện đa chiều qua 12 giờ kiểm tra định kỳ và đánh giá thường xuyên tại xưởng:

  • Đánh giá kỹ năng chuẩn bị: Độ chính xác của sơ đồ đi dây (Bước 2) và tính phù hợp của danh mục thiết bị lựa chọn theo tải (Bước 3).
  • Đánh giá an toàn và kỹ thuật đấu nối: Thao tác kiểm tra không điện qua đồng hồ Ohm kế ở Bước 4 và Bước 5 (bắt buộc đạt chuẩn thông mạch trước khi cấp nguồn).
  • Đánh giá năng lực tư duy kỹ thuật: Khả năng phân tích nguyên nhân và giải thích hiện tượng tại Bước 7 khi xảy ra các tình huống mô phỏng sự cố (mất 1 pha, quá tải tác động rơ le nhiệt, hở tiếp điểm tiếp xúc).

Đối với việc tự học, giáo trình yêu cầu người học phải bám sát hệ thống ký hiệu quy ước tại Bài 2, phân tích logic đóng cắt của từng tiếp điểm trên bản vẽ trước khi thực hiện lắp ráp vật lý, đồng thời hoàn thành đầy đủ báo cáo thực hành (Bước 8) sau mỗi bài học.

Điểm nổi bật và cập nhật

  1. Chuẩn hóa quy cách thể hiện bản vẽ kỹ thuật: Giáo trình thiết lập các quy tắc rõ ràng đối với việc biểu diễn sơ đồ điện công nghiệp: tất cả khí cụ phải được vẽ ở trạng thái bình thường (trạng thái không có điện, chưa chịu tác động cơ học); các điểm nối chung trên mạch phải được đánh số đồng nhất; hạn chế tối đa việc vẽ các đường dây giao cắt không liên hệ điện.
  2. Cập nhật các phần tử điều khiển hiện đại: Song song với các khí cụ truyền thống (cầu dao, dao cách ly, cầu chì), giáo trình tích hợp các thiết bị bảo vệ và điều khiển chuyên dụng hiện đại gồm: Aptomat chống dòng rò (chống giật), Rơ le thời gian số (Digital Timer) có độ trễ chính xác cao, Nút dừng khẩn cấp cơ chế giữ trạng thái (Emergency Stop), Rơ le tốc độ (PKC) phục vụ tác vụ hãm ngược động cơ.
  3. Gắn kết trực tiếp với ứng dụng máy công nghiệp: Các sơ đồ tự động khống chế không dừng lại ở mức lý thuyết trừu tượng mà được thiết kế tương thích với các cơ cấu truyền động thực tế trong nhà máy:
    • Mạch điều khiển 2 vị trí: Ứng dụng trong trạm bơm nước, hệ thống băng tải kéo dài, máy cắt gọt kim loại.
    • Mạch đảo chiều quay gián tiếp: Mô phỏng chính xác quy trình công nghệ của xe con cầu trục, hệ thống thang máy nâng hạ, băng tải bốc dỡ hàng hóa và chuyển động trục chính máy tiện khi cắt ren.
  4. Tích hợp định lượng thiết bị trong bài tập: Cung cấp bảng chỉ dẫn chọn mẫu thiết bị rõ ràng theo công suất phụ tải (ví dụ: Aptomat 16A, Contactor 16A, Rơ le nhiệt 10A, bộ nút ấn 2 phím, động cơ không đồng bộ 3 pha).

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo chính quy: Sinh viên năm thứ nhất hoặc năm thứ hai thuộc hệ Cao đẳng nghề các chuyên ngành: Kỹ thuật máy lạnh và điều hòa không khí (KTML&ĐHKK), Điện công nghiệp, Điện tự động hóa.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học cơ sở: Điện kỹ thuật (nắm vững định luật mạch điện xoay chiều 1 pha và 3 pha), Vẽ điện (đọc hiểu quy ước sơ đồ), Đo lường điện (sử dụng đồng hồ VOM, Ampe kìm), và Máy điện (đặc tính mở máy, đảo chiều và cấu tạo động cơ không đồng bộ ba pha).
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung giáo án chuẩn cho cả phần giảng dạy lý thuyết chuyên môn (40 giờ) và hướng dẫn thực hành xưởng (98 giờ), sử dụng trực tiếp các tiêu chí tại quy trình 8 bước để xây dựng bảng kiểm (checklist) đánh giá kỹ năng sinh viên.
  • Kỹ thuật viên và công nhân kỹ thuật: Tài liệu là nguồn tham khảo kỹ thuật trực tiếp cho công nhân bảo trì, thợ lắp đặt tủ điện công nghiệp và kỹ thuật viên vận hành hệ thống lạnh công nghiệp nhằm tra cứu ký hiệu bản vẽ, sơ đồ đấu nối và quy trình đo kiểm sự cố mạch điện.

Câu hỏi thường gặp

+-------------------------------------------------------------------------------+
|                             CÂU HỎI THƯỜNG GẶP (FAQ)                          |
+-------------------------------------------------------------------------------+
|  1. Giáo trình này phù hợp với đối tượng nào?                                 |
|  2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học?         |
|  3. Cấu trúc giáo trình có điểm gì khác biệt so với tài liệu lý thuyết thuần? |
|  4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?   |
|  5. Tài liệu có các phần bổ trợ nào đi kèm để hỗ trợ đọc bản vẽ?              |
+-------------------------------------------------------------------------------+

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế chuyên biệt cho học viên, sinh viên trình độ Cao đẳng nghề chuyên ngành Điện công nghiệp và Kỹ thuật máy lạnh & Điều hòa không khí. Ngoài ra, giáo trình phù hợp cho các khóa đào tạo ngắn hạn nâng cao tay nghề hoặc làm tài liệu tra cứu kỹ thuật cho công nhân cơ điện tại các doanh nghiệp sản xuất.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành khối kiến thức cơ sở gồm: Điện kỹ thuật, Đo lường điện, Vẽ điện và Máy điện. Các kiến thức này giúp người học hiểu được bản chất từ trường quay, dòng điện mở máy của động cơ, phương pháp đo thông mạch và các quy chuẩn ký hiệu bản vẽ.

3. Cấu trúc giáo trình có điểm gì khác biệt so với tài liệu lý thuyết thuần túy?

Giáo trình phân bổ dung lượng thực hành chiếm ưu thế tuyệt đối (98 giờ thực hành trên tổng số 150 giờ). Toàn bộ nội dung điều khiển ở Bài 3 được triển khai đồng nhất theo quy trình 8 bước kỹ thuật khép kín từ khảo sát sơ đồ, đo kiểm không điện bằng Ohm kế, đấu nối thực tế đến mô phỏng xử lý 3 dạng sự cố xưởng.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?

Người học cần học thuộc bảng ký hiệu quy ước chữ và hình vẽ tại Bài 2; tự vẽ lại sơ đồ nguyên lý sang sơ đồ đi dây thực tế; phân tích nguyên lý tác động của tiếp điểm duy trì, tiếp điểm khóa chéo trên giấy; nắm vững thao tác kiểm tra giá trị điện trở cuộn hút qua đồng hồ Ohm kế trước khi thực hiện trên thiết bị thật.

5. Tài liệu có các phần bổ trợ nào đi kèm để hỗ trợ đọc bản vẽ?

Cuối giáo trình tích hợp sẵn phần phụ lục chuyên biệt gồm: Bảng tổng hợp các từ viết tắt trong ngành điện và Bảng ý nghĩa các thuật ngữ tiếng Anh kỹ thuật thường gặp trên sơ đồ điện công nghiệp quốc tế (như Push Button, Overload Relay, Contactor, Limit Switch...).

Kết luận

Giáo trình Mô đun: Trang bị điện (MĐ 16) cung cấp hệ thống kiến thức hoàn chỉnh về cấu tạo, nguyên lý làm việc của các khí cụ đóng cắt - bảo vệ và phương pháp thiết kế, lắp ráp, vận hành các mạch tự động khống chế truyền động điện điển hình. Với cấu trúc bài học bám sát thực tiễn xưởng sản xuất và thời lượng thực hành chiếm tới 98 giờ, giáo trình là tài liệu phục vụ đào tạo kỹ năng nghề vững chắc.

+-------------------------------------------------------------------------------+
|                         LỘ TRÌNH ĐÀO TẠO NGHỀ LIÊN TỤC                         |
+-------------------------------------------------------------------------------+
|  Giai đoạn 1: Môn học cơ sở (Điện kỹ thuật, Đo lường, Máy điện, Vẽ điện)      |
|  Giai đoạn 2: [MĐ 16] TRANG BỊ ĐIỆN (Cơ bản: Khí cụ & Mạch khống chế tiếp điểm)|
|  Giai đoạn 3: Mạch nâng cao & Tự động hóa (Trang bị điện 2, PLC, Điện tử CS)  |
+-------------------------------------------------------------------------------+

Học phần đóng vai trò nền tảng kỹ thuật bắt buộc để người học chuyển tiếp sang các nội dung điều khiển tự động hóa cấp cao hơn như Trang bị điện 2, Điều khiển logic lập trình (PLC) và Mạch điện tử công suất. Toàn bộ hệ thống bảng tra cứu ký hiệu, thuật ngữ chuyên ngành tiếng Anh và quy trình kiểm tra 8 bước đi kèm tạo nên nguồn tài liệu tham khảo đồng bộ cho học tập và công tác kỹ thuật thực tế.
