TỔNG QUAN HỌC THUẬT VỀ GIÁO TRÌNH MÔ ĐUN: TRANG BỊ ĐIỆN 1 (MÃ MÔ ĐUN: ELET55157)

Tổng quan về giáo trình

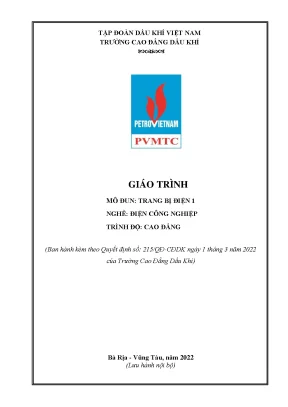

Giáo trình mô đun Trang bị điện 1 (Mã mô đun: ELET55157) là tài liệu đào tạo chuyên môn nghề được ban hành theo Quyết định số 215/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), xuất bản tại Bà Rịa – Vũng Tàu vào tháng 06 năm 2022. Công trình do nhóm tác giả gồm Phạm Văn Cấp (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh biên soạn phục vụ đào tạo trình độ Cao đẳng nghề Điện công nghiệp.

                  CHƯƠNG TRÌNH KHUNG MÔ ĐUN TRANG BỊ ĐIỆN 1
                     (Tổng thời lượng: 120 giờ - 5 Tín chỉ)
   [BÀI 1: 2 GIỜ]              [BÀI 2: 20 GIỜ]               [BÀI 3: 98 GIỜ]
Khái quát hệ thống           Phần tử điều khiển &          Tự động khống chế
  trang bị điện               khí cụ bảo vệ                  truyền động điện
(Lý thuyết: 2h)         (LT: 15h | TH: 4h | KT: 1h)     (LT: 11h | TH: 83h | KT: 4h)

Về vị trí trong chương trình đào tạo, Trang bị điện 1 là mô đun chuyên môn bắt buộc thuộc Khối các môn học/mô đun chuyên môn ngành, nghề (Nhóm II.2). Mô đun có thời lượng 5 tín chỉ (tổng cộng 120 giờ), được bố trí giảng dạy sau khi người học đã hoàn thành các môn học/mô đun cơ sở như Mạch điện (ELEI53132), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115) và Máy điện (ELEI56135).

Mục tiêu học tập của giáo trình xác định chuẩn đầu ra cụ thể:

  • Kiến thức: Đọc, vẽ và phân tích sơ đồ mạch điều khiển sử dụng rơle – công tắc tơ (contactor) cho động cơ không đồng bộ ba pha và động cơ một chiều; phân tích quy trình công nghệ và yêu cầu trang bị điện trên máy cắt gọt kim loại (máy khoan, tiện, phay, bào, mài).
  • Kỹ năng: Lắp đặt, đấu dây, vận hành và sửa chữa các mạch mở máy, dừng máy, đảo chiều, liên động và bảo vệ; xử lý sự cố trong hệ thống truyền động điện của dây chuyền sản xuất (băng tải, máy công cụ); lập kế hoạch bảo dưỡng định kỳ đúng quy trình an toàn lao động.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tính cẩn thận, chính xác, tuân thủ an toàn điện.

Cấu trúc giáo trình gồm 3 bài học sắp xếp theo logic từ tổng quan hệ thống, phân tích khí cụ đến thiết kế và vận hành mạch điều khiển. Điểm đặc trưng của giáo trình là tính thực hành cao: thời lượng thực hành, thí nghiệm, thảo luận chiếm 87 giờ (72,5% tổng thời lượng mô đun), tập trung trực tiếp vào kỹ năng đấu nối và phân tích sơ đồ mạch trên bảng panen thực tập.

Nội dung kiến thức cốt lõi

                               CẤU TRÚC KIẾN THỨC CỐT LÕI
[CÁC BÀI HỌC CHÍNH]                [KIẾN THỨC NỀN TẢNG]                 [KỸ NĂNG PHÁT TRIỂN]
• Bài 1: Khái quát hệ thống         • Lý thuyết từ trường & hồ quang    • Đọc/vẽ sơ đồ khai triển
• Bài 2: Phần tử điều khiển/bảo vệ • Nguyên tắc điều khiển (t, v, I, s)• Lắp đặt mạch rơle-contactor
• Bài 3: TĐKC truyền động điện      • Cấu trúc Mạch động lực/Điều khiển • Sửa chữa sự cố liên động

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 3 bài học cụ thể:

  • Bài 1: Khái quát chung về hệ thống trang bị điện (2 giờ lý thuyết): Giới thiệu đặc điểm của hệ thống trang bị điện trong dây chuyền sản xuất công nghiệp; các yêu cầu kỹ thuật về độ tin cậy, tính linh hoạt, mức độ an toàn và hiệu suất vận hành của hệ thống truyền động điện khi làm việc bình thường cũng như khi xảy ra sự cố.
  • Bài 2: Các phần tử điều khiển trong hệ thống trang bị điện (20 giờ: 15 giờ lý thuyết, 4 giờ thực hành, 1 giờ kiểm tra):
    • Phần tử bảo vệ: Phân tích cấu tạo, thông số và nguyên lý của cầu chì (bảo vệ ngắn mạch), rơle nhiệt (bảo vệ quá tải dựa trên thanh lưỡng kim dãn nở nhiệt), aptomat/CB (MCB, MCCB, ELCB, ACB tích hợp bảo vệ quá tải, ngắn mạch, dòng rò).
    • Phần tử điều khiển: Cấu tạo và nguyên lý của công tắc, nút ấn (nút Start, Stop), cầu dao, bộ khống chế truyền động, contactor (công tắc tơ/khởi động từ với tiếp điểm chính, tiếp điểm phụ NO/NC), rơle điện từ, rơle trung gian, rơle dòng điện cực đại, rơle điện áp ba pha (mẫu Omron K8AK-VS), rơle thời gian (timer on-delay/off-delay), rơle kiểm tra tốc độ (rơle ly tâm/cảm ứng phục vụ hãm ngược).
    • Thiết bị đóng cắt không tiếp điểm: Cảm biến vị trí (quang điện, từ trường, tiệm cận) và linh kiện bán dẫn (transistor NPN, PNP).
    • Phần tử điện từ: Nam châm điện nâng – hạ, bàn nam châm điện trên máy gia công, bộ ly hợp điện từ kết nối cơ cấu truyền động.
  • Bài 3: Tự động khống chế truyền động điện (98 giờ: 11 giờ lý thuyết, 83 giờ thực hành, 4 giờ kiểm tra):
    • Nguyên tắc điều khiển: 4 nguyên tắc cơ bản gồm điều khiển theo thời gian, theo tốc độ, theo dòng điện và theo hành trình/vị trí.
    • Mạch mở máy trực tiếp động cơ không đồng bộ 3 pha roto lồng sóc: Mạch quay một chiều; mạch đảo chiều quay thuận nghịch gián tiếp (khóa liên động cơ điện); mạch mở máy từ hai vị trí; mạch điều khiển hai động cơ làm việc theo cơ chế bắc cầu tuần tự; mạch bắc cầu dùng rơle thời gian; mạch hai động cơ làm việc theo cơ chế khóa liên động.
    • Mạch mở máy gián tiếp: Mạch khởi động đổi nối sao – tam giác ($Y \rightarrow \Delta$); mạch mở máy qua cuộn kháng phụ dùng timer; mạch mở máy gián tiếp qua máy biến áp tự ngẫu.
    • Mạch khóa dừng và giới hạn hành trình: Mạch khóa dừng thứ tự 1 và 2; mạch tự động giới hạn hành trình; mạch tự động giới hạn hành trình có đảo chiều quay.
    • Khâu bảo vệ và liên động: Bảo vệ quá tải ngắn hạn bằng rơle dòng cực đại, bảo vệ sụt áp/mất điện áp (bảo vệ điểm không và cực tiểu), bảo vệ thiếu và mất từ trường kích từ động cơ một chiều, liên động cơ học và liên động điện.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết kỹ thuật điện chuyên ngành:

  • Fundamental theories: Lý thuyết sinh lực điện từ, hiện tượng cảm ứng điện từ trong đóng cắt tiếp điểm khí cụ điện; hiện tượng phát nóng do dòng điện và đường đặc tính dãn nở nhiệt lưỡng kim; hiện tượng hồ quang điện và các phương pháp dập hồ quang (thổi từ, chia nhỏ hồ quang).
  • Core principles: Nguyên tắc khóa chéo liên động an toàn (sử dụng tiếp điểm thường đóng NC của contactor này nối tiếp với cuộn hút contactor kia nhằm chống ngắn mạch giữa các pha khi đảo chiều); nguyên tắc tự giữ (sử dụng tiếp điểm thường mở NO mắc song song với nút nhấn khởi động); nguyên tắc phân cấp bảo vệ chọn lọc trong mạng điện hạ áp.
  • Essential frameworks: Quy chuẩn thiết kế và thể hiện sơ đồ điện công nghiệp phân tách rõ ràng giữa Mạch động lực (cung cấp nguồn chính cho động cơ) và Mạch điều khiển (mạch logic điều khiển cuộn hút, tiếp điểm rơle, đèn báo và nút ấn).
         NGUYÊN TẮC LIÊN ĐỘNG VÀ BẢO VỆ TRONG SƠ ĐỒ ĐIỀU KHIỂN
             Nguồn Điều Khiển (L)
                  [ ] Tiếp điểm thường đóng Rơle nhiệt OL (95-96)
                  [ ] Nút nhấn Dừng (STOP / SP)
       [   ] Nút START      [   ] Tiếp điểm tự giữ NO (K1: 13-14)
                  [ ] Tiếp điểm khóa chéo NC của Contactor K2 (K23)
                 ( K1 ) Cuộn hút Contactor K1
             Nguồn Trung Tính (N)

Kỹ năng phát triển

  • Technical skills: Kỹ năng đọc, bóc tách và vẽ sơ đồ nguyên lý, sơ đồ lắp ráp, sơ đồ khai triển đơn tuyến và đa tuyến; kỹ năng đấu nối dây dẫn mạch lực và mạch điều khiển trên bảng điện; kỹ năng cài đặt thông số thời gian trên rơle thời gian và ngưỡng tác động của rơle dòng, áp.
  • Analytical skills: Kỹ năng phân tích logic đóng cắt của các tiếp điểm (tiếp điểm thường mở, thường đóng, đóng chậm, mở chậm); chẩn đoán nguyên nhân sự cố quá dòng, ngắn mạch, sụt áp hoặc lỗi không duy trì được trạng thái làm việc của contactor.
  • Practical competencies: Kỹ năng vận hành thuần thục các hệ truyền động máy công nghiệp; quy trình kiểm tra an toàn trước khi đóng điện; kỹ năng bảo trì, thay thế tiếp điểm, cuộn hút và cân chỉnh khe hở mạch từ của khí cụ điện.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp lý thuyết gắn liền với thực hành nghề:

                            PHƯƠNG PHÁP TỔ CHỨC VÀ ĐÁNH GIÁ
[PHƯƠNG PHÁP GIẢNG DẠY]             [TRANG THIẾT BỊ THỰC HÀNH]             [CƠ CẤU ĐÁNH GIÁ]
• Thuyết trình, vấn đáp             • Panel trang bị điện              • Kiểm tra TX: 02 bài
• Dạy học giải quyết vấn đề        • Mô hình động cơ/khí cụ            • Kiểm tra ĐK: 05 bài
• Thực hành trên panel xưởng        • Bộ đồ nghề điện cầm tay           • Thi kết thúc: Tích hợp LT+TH
  • Pedagogical approach: Giáo viên sử dụng phương pháp giảng dạy tích cực (thuyết trình, đàm thoại gợi mở, dạy học theo vấn đề); hướng dẫn thực hành theo quy trình mẫu, phân chia ca học theo nhóm nhỏ tại phòng học chuyên môn hóa.
  • Bài tập và case studies: Sau mỗi bài học có hệ thống câu hỏi củng cố (10 câu trắc nghiệm ở Bài 1, 20 câu trắc nghiệm ở Bài 2 về chọn lựa aptomat, ý nghĩa thông số AT/AF, chọn công tắc hành trình, giải thích tiếp điểm NC/NO). Bài 3 cung cấp bài tập phân tích tình huống mạch điều khiển máy bơm hai chế độ Auto/Manual, mạch đảo chiều bàn máy bào, hệ thống băng tải cấp liệu bắc cầu.
  • Practical exercises: Học sinh – sinh viên thực hành trực tiếp 83 giờ tại Bài 3 trên hệ thống panel trang bị điện: lắp ráp mạch mở máy trực tiếp, mạch thuận nghịch gián tiếp, mạch khởi động sao – tam giác, mạch cuộn kháng, mạch biến áp tự ngẫu và mạch khóa dừng hành trình.
  • Assessment methods:
    • Kiểm tra thường xuyên: 02 bài (kiểm tra vấn đáp trong giờ học hoặc kiểm tra viết $\le 30$ phút, chấm điểm thao tác thực hành).
    • Kiểm tra định kỳ: Gồm 05 bài (02 bài kiểm tra lý thuyết thời lượng 45–60 phút cho Bài 1 và Bài 2; 03 bài kiểm tra thực hành thời lượng 60 phút cho các nội dung của Bài 3).
    • Thi kết thúc môn học: Hình thức thi tích hợp lý thuyết và thực hành, thời gian làm bài từ 90 đến 120 phút.
  • Self-study guidelines: Người học phải nghiên cứu trước giáo trình, hoàn thành phiếu học tập, phiếu thực hành cá nhân; tuân thủ nghiêm ngặt quy định an toàn vệ sinh lao động và vệ sinh công nghiệp trong xưởng thực tập.

Điểm nổi bật và cập nhật

  • Chuẩn hóa chương trình đào tạo nghề hiện đại: Giáo trình được biên soạn và chuẩn hóa theo Quyết định số 215/QĐ-CĐDK năm 2022, bám sát khung chương trình đào tạo Cao đẳng Điện công nghiệp tổng thể (2220 giờ, 93 tín chỉ).
  • Tích hợp thiết bị bảo vệ và cảm biến mới: Cập nhật các dòng khí cụ điện hiện đại như Rơle bảo vệ điện áp 3 pha Omron dòng K8AK-VS; phân tích các dòng aptomat tiêu chuẩn (MCB, MCCB, ACB, ELCB) đi kèm các thông số kỹ thuật công nghiệp như dòng tác động tức thời (AT - Ampere Trip), dòng khung định mức (AF - Ampere Frame), phân cấp cấp độ ngắn mạch B15, C15.
  • Mở rộng phần tử không tiếp điểm: Đưa vào nội dung cảm biến tiệm cận (inductive, capacitive), cảm biến quang, cảm biến từ trường và thiết bị đóng cắt bán dẫn (transistor PNP/NPN), phản ánh xu hướng chuyển dịch từ công tắc hành trình cơ khí sang cảm biến điện tử.
  • Gắn kết thực tế công nghiệp: Các sơ đồ khống chế trong giáo trình trích xuất trực tiếp từ các yêu cầu truyền động thực tế của máy gia công kim loại (máy tiện, phay, bào giường, mài, máy khoan nâng hạ xà) và cơ cấu nâng chuyển (cần trục, cầu trục, palăng điện, phanh hãm điện từ).
                      SO SÁNH CÁC PHƯƠNG PHÁP KHỞI ĐỘNG ĐỘNG CƠ
                      (Trích xuất từ nội dung Bài 3 của giáo trình)

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Dành cho sinh viên hệ Cao đẳng nghề và Trung cấp nghề ngành Điện công nghiệp (mã mô đun ELET55157). Tài liệu học tập bắt buộc để tích lũy 5 tín chỉ chuyên ngành trước khi bước vào các học phần nâng cao.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở gồm Mạch điện (ELEI53132), Khí cụ điện (ELEI53117), Điện tử cơ bản (AUTM62103), Đo lường điện (ELEI53115), Vẽ điện (ELET51165), Vật liệu điện (ELET62064) và An toàn vệ sinh lao động (SAEN52001).
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu làm căn cứ biên soạn giáo án lý thuyết, giáo án tích hợp, thiết kế phiếu hướng dẫn thực hành, xây dựng bảng kiểm kỹ năng (checklist) và ngân hàng đề thi kiểm tra định kỳ, thi tốt nghiệp.
  • Kỹ thuật viên và người tự học: Tài liệu tham khảo cho kỹ thuật viên vận hành, bảo trì hệ thống điện công nghiệp tại các xí nghiệp, nhà máy chế biến, khu chế xuất và giàn khoan dầu khí cần tra cứu nguyên lý mạch liên động relay – contactor.

Câu hỏi thường gặp

                           CÂU HỎI THƯỜNG GẶP (FAQ)
[Đối tượng]   [Điều kiện]       [Khác biệt]          [Phương pháp]    [Tài liệu]
Sinh viên     Đã học Mạch điện,  Thực hành 72,5%,     Đọc sơ đồ ->     5 Giáo trình
CĐ/TC Điện    Khí cụ, Máy điện   trọng tâm panel      thực hành xưởng  tham khảo

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho người học trình độ Cao đẳng và Trung cấp nghề Điện công nghiệp, đồng thời là tài liệu tham khảo cho kỹ thuật viên bảo dưỡng truyền động điện trong nhà máy công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học/mô đun cơ sở bắt buộc: Mạch điện, Khí cụ điện, Điện tử cơ bản, Máy điện, Đo lường điện và An toàn vệ sinh lao động nhằm đảm bảo khả năng tính toán thông số và an toàn thao tác.

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân bổ thời lượng thực hành vượt trội (87 giờ thực hành / 120 giờ tổng số, chiếm 72,5%), tập trung chuyên sâu vào kỹ năng đấu nối trực tiếp mạch điều khiển truyền động điện trên các panen chuyên dụng thay vì thuần túy phân tích lý thuyết giải tích.

4. Làm sao để tự học hiệu quả?

Người học cần nghiên cứu kỹ nguyên lý đóng cắt của từng khí cụ (tiếp điểm NO, NC, cuộn hút, cơ chế duy trì và khóa chéo), phân tích sơ đồ khai triển mạch động lực và mạch điều khiển trước khi đối chiếu với các câu hỏi trắc nghiệm củng cố và bài tập thực hành.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp danh mục ký hiệu viết tắt, danh mục hình vẽ sơ đồ mạch nguyên lý chuẩn và bảng danh mục tài liệu tham khảo chuyên ngành gồm 5 giáo trình tiêu chuẩn của các tác giả đầu ngành (Vũ Quang Hồi, Bùi Quốc Khánh, Hoàng Xuân Bình, Nguyễn Văn Liễn, Nguyễn Đức Lợi).

Kết luận

Giáo trình mô đun Trang bị điện 1 (ELET55157) của Trường Cao đẳng Dầu khí là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện về khí cụ đóng cắt - bảo vệ và phương pháp thiết kế, vận hành mạch tự động khống chế truyền động điện công nghiệp.

Lộ trình học tập khuyến nghị: Người học sau khi hoàn thành mô đun Trang bị điện 1 sẽ tiếp tục học các mô đun chuyên sâu tiếp theo trong chương trình khung gồm Trang bị điện 2 (ELEI62158), Điều khiển điện khí nén (AUTM63114), PLC (AUTM64116), Bảo dưỡng sửa chữa thiết bị điện (ELEI6412) và Bảo vệ rơ le (ELEI6317).

Tài liệu tham khảo chuyên môn được trích dẫn trong giáo trình:

  1. Vũ Quang Hồi (1996), Trang bị điện - điện tử máy gia công kim loại, NXB Giáo dục.
  2. Vũ Quang Hồi (2000), Trang bị điện - điện tử công nghiệp, NXB Giáo dục.
  3. Bùi Quốc Khánh, Hoàng Xuân Bình (2006), Trang bị điện – điện tử tự động hóa cầu trục và cần trục, NXB Khoa học và Kỹ thuật.
  4. Bùi Quốc Khánh, Nguyễn Thị Hiền, Nguyễn Văn Liễn (2006), Truyền động điện, NXB Khoa học và Kỹ thuật.
  5. Nguyễn Đức Lợi (2001), Giáo trình chuyên ngành điện tập 1, 2, 3, 4, NXB Thống kê.
