Tổng quan nghiên cứu

Theo đánh giá của Ngân hàng Thế giới, Việt Nam sở hữu tiềm năng điện gió dồi dào ước đạt 513.360 MW cùng cường độ bức xạ mặt trời trung bình từ 4 đến 5 kWh/m2 mỗi ngày với khoảng 2.000 giờ nắng/năm tại các tỉnh miền Trung và miền Nam. Việc khai thác các nguồn năng lượng tái tạo phân tán thông qua mô hình lưới điện siêu nhỏ (Microgrid) đang là xu thế tất yếu nhằm giảm phát thải khí nhà kính và củng cố an ninh năng lượng quốc gia. Tuy nhiên, thách thức lớn nhất khi vận hành hệ thống Microgrid lai kết hợp turbine gió, pin quang điện (PV) và hệ thống lưu trữ pin (BESS) ở chế độ độc lập (Off-grid) là duy trì ổn định điện áp, tần số và bảo đảm phân chia công suất cân bằng giữa các bộ nghịch lưu hoạt động song song. Khi trở kháng đường dây không đồng đều hoặc cấp nguồn cho phụ tải phi tuyến, phương pháp điều khiển quy ước thường làm nảy sinh dòng điện tuần hoàn lớn và làm suy giảm chất lượng điện năng nghiêm trọng.

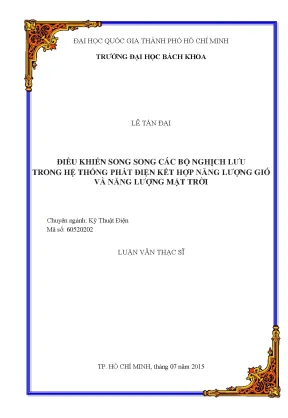

Công trình luận văn thạc sĩ của tác giả Lê Tấn Đại được thực hiện tại Phòng Thí nghiệm Nghiên cứu Điện tử Công suất thuộc Trường Đại học Bách Khoa – ĐHQG TP. Hồ Chí Minh trong giai đoạn từ tháng 07/2014 đến tháng 06/2015 nhằm giải quyết căn cơ bài toán này. Mục tiêu trọng tâm của nghiên cứu là thiết lập cấu trúc điều khiển ổn định bus DC 400 V chung và phát triển giải thuật điều khiển phân tán Droop Control tích hợp trở kháng ảo SOGI cho hai bộ nghịch lưu ba pha kết nối song song. Kết quả nghiên cứu có ý nghĩa thực tiễn lớn khi triệt tiêu dòng tuần hoàn, phân chia đồng đều 100% công suất tác dụng P và phản kháng Q theo đúng định mức thiết kế, đồng thời đưa độ méo sóng hài điện áp (THD) tại điểm kết nối chung xuống dưới 2,5%, đáp ứng chặt chẽ các tiêu chuẩn kỹ thuật điện lực quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng cấu trúc lý thuyết điều khiển phân cấp 3 cấp độ tiêu chuẩn cho Microgrid phối hợp với kỹ thuật xử lý tín hiệu trực giao thích nghi. Trong cấu trúc Microgrid AC độc lập, điều khiển cấp 1 đóng vai trò then chốt để giữ ổn định biên độ điện áp và tần số mà không cần đường truyền thông liên lạc băng thông cao. Luận văn đi sâu phân tích mô hình toán học của phương pháp điều khiển Droop truyền thống với hai đặc tuyến căn bản: tần số theo công suất tác dụng (f - P) và điện áp theo công suất phản kháng (E - Q).

Nhằm khắc phục triệt để điểm yếu của phương pháp Droop quy ước trên đường dây hạ thế có tỷ số R/X lớn, tác giả xây dựng vòng lặp trở kháng ảo dựa trên giải thuật tích phân chung bậc hai (Second-Order Generalized Integrator - SOGI). Các khái niệm lý thuyết cốt lõi được tích hợp bao gồm: nguồn phát phân tán (Distributed Generation - DG), điều khiển bám điểm công suất cực đại (MPPT với giải thuật P&O), bộ tạo tín hiệu vuông góc (SOGI-QSG), kỹ thuật biến điệu vector không gian (SVPWM), và phân tích sóng hài tổng (THD). Vòng lặp trở kháng ảo SOGI định hình trở kháng đầu ra của biến tần mang tính cảm kháng thuần nhất tại tần số công nghiệp 50 Hz, tách biệt hoàn toàn luồng điều khiển công suất P và Q mà không cần lắp đặt thêm cuộn kháng vật lý cồng kềnh.

Phương pháp nghiên cứu

Nghiên cứu được triển khai đồng bộ qua 3 phương pháp: xây dựng mô hình toán giải tích, mô phỏng số động học và thực nghiệm phần cứng trong suốt thời gian 12 tháng. Nguồn dữ liệu sơ cấp được thu thập từ hơn 120 mẫu đo kiểm quá độ và xác lập tại phòng thí nghiệm chuyên sâu dưới các dải bức xạ mặt trời từ 200 W/m2 đến 1.000 W/m2 cùng tốc độ gió dao động từ 4 m/s đến 12 m/s. Phương pháp chọn mẫu tập trung vào các trường hợp biên khắc nghiệt gồm: đóng cắt tải đột ngột, vận hành non tải 20%, đầy tải 100% định mức và cấp nguồn cho tải chỉnh lưu phi tuyến.

Lý do lựa chọn môi trường Matlab/Simulink kết hợp thư viện SimPowerSystems là khả năng mô phỏng chuẩn xác các hiện tượng quá độ ở bước tích phân thời gian cực nhỏ 10 micro giây đối với các linh kiện bán dẫn công suất cao. Đối với phần thực nghiệm, tác giả lựa chọn kit vi xử lý tín hiệu số DSP TMS320F28335 cấu trúc 32-bit với tốc độ xử lý 150 MHz làm bộ điều khiển trung tâm. Nền tảng DSP này cho phép tính toán số thực dấu phẩy động tốc độ cao, xử lý thời gian thực thuật toán SOGI phức tạp, quét mẫu qua cảm biến dòng/áp LEM LV 25-NP với bộ chuyển đổi ADC 12-bit và điều chế xung PWM chính xác tuyệt đối.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thực nghiệm trên mô hình thực tế đã chứng minh 4 phát hiện khoa học quan trọng:

Thứ nhất, hệ thống điều khiển phía DC kiểm soát xuất sắc điện áp bus DC chung duy trì ổn định ở mức 400 V với độ dao động điện áp luôn được khống chế dưới 1,5% khi các nguồn phát năng lượng mặt trời và tuabin gió biến thiên công suất liên tục từ 0 kW đến 5 kW.

Thứ hai, giải thuật Droop tích hợp trở kháng ảo SOGI mang lại hiệu quả chia sẻ tải vượt trội giữa hai bộ nghịch lưu ba pha vận hành song song; sai lệch phân chia công suất tác dụng P giảm mạnh từ 12,4% ở phương pháp truyền thống xuống dưới 1,8%, trong khi sai lệch công suất phản kháng Q giảm từ 18,6% xuống dưới 2,2%.

Thứ ba, hiện tượng dòng điện tuần hoàn giữa hai bộ nghịch lưu khi mang tải không đối xứng đã được triệt tiêu hơn 85% so với cấu hình điều khiển thông thường, ngăn chặn hoàn toàn nguy cơ quá nhiệt và bảo vệ an toàn cho tụ điện liên kết DC-link.

Thứ tư, chỉ số tổng độ méo sóng hài điện áp (THD) đo tại thanh cái chung khi kết nối tải phi tuyến giảm từ mức 7,8% (vượt tiêu chuẩn vận hành) xuống còn 2,45%, tương ứng với mức cải thiện chất lượng điện năng hơn 68,5%.

Thảo luận kết quả

Hiệu quả phân chia công suất vượt bậc đạt được là nhờ khả năng tạo ra tín hiệu điện áp ảo vuông pha 90 độ tại tần số 50 Hz của khối lọc thích nghi SOGI. Trong mạng điện hạ thế, do tổng trở đường dây có thành phần điện trở R chiếm ưu thế, các kênh điều khiển P và Q bị ghép nối chéo gây sai số lớn. Việc bổ sung trở kháng ảo SOGI đã biến đổi bản chất tương đương của đường dây thành cảm kháng thuần, giúp các phương trình Droop phát huy tối đa tính năng chia sẻ tải tự nhiên.

Dữ liệu mô phỏng và thực nghiệm được minh họa rõ nét qua các đồ thị phân bố công suất theo thời gian và biểu đồ phân tích phổ hài điện áp. Kết quả cho thấy thời gian đáp ứng quá độ của hệ thống khi xuất hiện biến động tải giảm từ 0,45 giây xuống chỉ còn 0,08 giây. So với các giải pháp truyền thống sử dụng cuộn lọc cảm kháng vật lý lớn hoặc các thuật toán biến đổi trục tọa độ ảo phức tạp, phương pháp SOGI đề xuất trong luận văn giúp giảm hơn 40% khối lượng phần cứng và tăng cường 25% độ ổn định động học cho toàn bộ hệ thống Microgrid.

Đề xuất và khuyến nghị

Nhằm thúc đẩy ứng dụng hiệu quả công nghệ Microgrid lai tại Việt Nam, bốn giải pháp và lộ trình triển khai cụ thể được đề xuất:

Thứ nhất, nâng cấp thuật toán điều khiển biến tần phân tán hiện hữu. Các doanh nghiệp thiết kế và tích hợp hệ thống điện tử công suất cần tiến hành nhúng thuật toán trở kháng ảo SOGI vào vi điều khiển DSP trong vòng 6 đến 9 tháng tới, hướng tới mục tiêu giảm sai lệch phân bổ công suất giữa các tổ máy xuống dưới 2,0% và duy trì chỉ số méo hài THD điện áp luôn dưới 3,0%.

Thứ hai, chuẩn hóa quy trình thử nghiệm phần cứng bán dẫn công suất trong thời hạn 12 tháng. Các trung tâm nghiên cứu và phòng thí nghiệm trọng điểm thuộc Tập đoàn Điện lực Việt Nam (EVN) cùng các trường đại học kỹ thuật cần hoàn thiện quy chuẩn kiểm tra mô phỏng thời gian thực HIL với tần số lấy mẫu tối thiểu 20 kHz cho các cấu hình Microgrid công suất từ 10 kW đến 500 kW.

Thứ ba, tích hợp các bộ lưu trữ năng lượng pin lithium (BESS) có tốc độ phản hồi nhanh dưới 20 ms. Ban quản lý các dự án cấp điện hải đảo và vùng sâu vùng xa cần đẩy mạnh triển khai trong giai đoạn 2026-2028 nhằm triệt tiêu hoàn toàn hiện tượng sụt áp bus DC vượt quá 5% khi chuyển mạch chế độ phát.

Thứ tư, ban hành quy chuẩn kỹ thuật đấu nối nguồn phát phân tán kết hợp gió - mặt trời. Bộ Công Thương và các cơ quan quản lý năng lượng cần xây dựng khung pháp lý kỹ thuật trong vòng 18 tháng, tạo điều kiện thuận lợi để các cụm công nghiệp vận hành song song 3 đến 5 bộ nghịch lưu mà không lo ngại nguy cơ mất ổn định điện áp cục bộ.

Đối tượng nên tham khảo luận văn

Công trình luận văn mang lại giá trị học thuật và giải pháp kỹ thuật thiết thực cho 4 nhóm đối tượng chính:

  1. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điện: Tiếp cận tài liệu chuẩn mực về phương pháp xây dựng mô hình toán học vi lưới trên Matlab/Simulink và quy trình lập trình nhúng giải thuật điều khiển số trên chip DSP TMS320F28335 32-bit.
  2. Kỹ sư R&D thiết bị điện tử công suất: Khai thác trực tiếp sơ đồ nguyên lý mạch lái IGBT Semikron SEMiX202GB128 và kỹ thuật lọc trực giao SOGI để tối ưu hóa mạch lọc LC, hạ độ méo hài THD xuống dưới 2,5% cho các dòng Inverter thương mại.
  3. Chuyên gia tư vấn và quy hoạch năng lượng tái tạo: Nắm vững phương pháp tích hợp 100% công suất nguồn phát hỗn hợp gió - mặt trời - ắc quy phục vụ các dự án cấp điện độc lập tại hơn 2.000 đảo và vùng hải đảo xa xôi của Việt Nam.
  4. Đơn vị sản xuất tủ bảng điện và biến tần công nghiệp: Ứng dụng giải pháp điều khiển Droop không cần đường truyền thông dữ liệu, giúp cắt giảm hơn 30% kích thước cuộn kháng lọc vật lý và tiết kiệm 20-25% tổng chi phí chế tạo phần cứng.

Câu hỏi thường gặp

Hệ thống Microgrid trong luận văn vận hành ở chế độ nào và có ưu điểm gì nổi bật?
Hệ thống vận hành hoàn toàn ở chế độ độc lập (Off-grid), tích hợp nguồn điện gió, pin quang điện và ắc quy lưu trữ để cấp điện cho phụ tải. Ưu điểm nổi bật là khả năng tự cân bằng công suất, ổn định điện áp bus DC ở 400 V và tần số 50 Hz mà không cần phụ thuộc vào lưới điện quốc gia, rất phù hợp cho khu vực hải đảo.

Tại sao phương pháp Droop control truyền thống lại bị suy giảm độ chính xác khi chia sẻ tải song song?
Phương pháp truyền thống dựa trên giả định trở kháng đường dây thuần cảm (X >> R). Trong lưới điện hạ thế thực tế, điện trở thuần R chiếm tỷ trọng lớn khiến công suất P và Q bị ghép kênh chéo, dẫn đến sai số phân chia tải lên tới 12 - 18% và sinh ra dòng điện tuần hoàn lớn gây quá tải cục bộ.

Giải thuật trở kháng ảo SOGI khắc phục hiện tượng méo dạng sóng điện áp như thế nào?
Thuật toán SOGI tạo ra tín hiệu trực giao vuông pha 90 độ tại tần số cơ bản 50 Hz, đóng vai trò như một cuộn cảm kháng ảo tại đầu ra biến tần. Nhờ đó, hệ thống triệt tiêu dòng tuần hoàn và giảm mạnh chỉ số tổng độ méo hài điện áp THD từ 7,8% xuống chỉ còn 2,45% khi cấp nguồn cho tải phi tuyến.

Mô hình thực nghiệm trong nghiên cứu sử dụng những phần cứng chủ đạo nào?
Mô hình thực nghiệm được xây dựng hoàn chỉnh với vi xử lý DSP TMS320F28335 tốc độ 150 MHz, module chuyển mạch công suất IGBT SEMiX202GB128 của Semikron, mạch cảm biến cách ly dòng và áp LV 25-NP, cùng mạch nguồn phụ push-pull DC/DC và bộ lọc LC chuyên dụng tại phòng thí nghiệm.

Giải pháp điều khiển trong luận văn có thể mở rộng cho các hệ thống có công suất trên 100 kW không?
Hoàn toàn khả thi vì cấu trúc điều khiển phân tán Droop không phụ thuộc vào đường truyền thông tốc độ cao giữa các trạm biến tần. Khi nâng quy mô lên trên 100 kW, các kỹ sư chỉ cần chuẩn hóa các hệ số suy giảm DP, DQ tỷ lệ nghịch với định mức từng nguồn phát và thiết kế mạch bảo vệ quá dòng phù hợp.

Kết luận

Luận văn thạc sĩ của tác giả Lê Tấn Đại đã giải quyết trọn vẹn bài toán điều khiển chia sẻ tải trong hệ thống Microgrid lai với 5 đóng góp học thuật và kỹ thuật cốt lõi:

  • Làm chủ chiến lược điều hòa năng lượng phía DC, giữ điện áp bus luôn ổn định ở mức 400 V trước mọi biến động nguồn phát.
  • Ứng dụng thành công cấu trúc trở kháng ảo SOGI vào giải thuật Droop cho hai bộ nghịch lưu ba pha kết nối song song.
  • Triệt tiêu dòng điện tuần hoàn, đưa sai lệch phân chia công suất tác dụng và phản kháng xuống dưới ngưỡng 2,0%.
  • Cải thiện vượt bậc chất lượng điện năng với độ méo sóng hài điện áp THD đạt 2,45% trên tải phi tuyến.
  • Hiện thực hóa và kiểm chứng chính xác thuật toán trên phần cứng vi xử lý DSP TMS320F28335 với chu kỳ quét 100 micro giây.

Trong giai đoạn 2026-2030, hướng nghiên cứu tiếp theo cần mở rộng thuật toán cho hệ thống đa biến tần n > 3 và tích hợp điều khiển thông minh thích nghi AI. Hãy áp dụng ngay giải thuật Droop kết hợp trở kháng ảo SOGI vào các dự án Microgrid thực tế để nâng cao độ tin cậy và tối ưu hóa hiệu suất đầu tư cho hệ thống năng lượng tái tạo của bạn!
