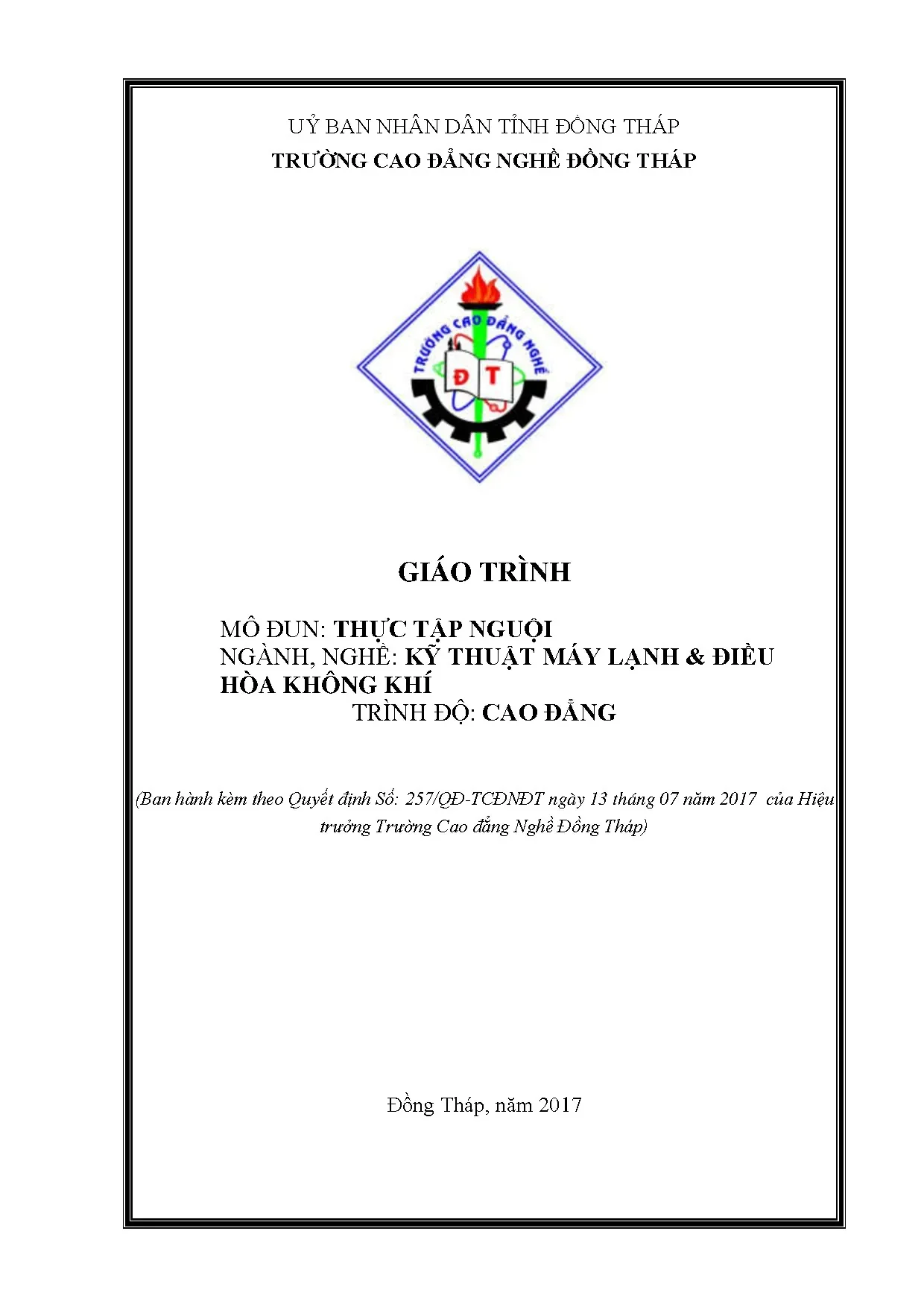

UỶ BAN NHÂN DÂN TỈNH ĐỒNG THÁP TRƯỜNG CAO ĐẲNG NGHỀ ĐỒNG THÁP GIÁO TRÌNH MÔ ĐUN: THỰC TẬP NGUỘI NGÀNH, NGHỀ: KỸ THUẬT MÁY LẠNH & ĐIỀU HÒA KHÔNG KHÍ TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định Số: 257/QĐ-TCĐNĐT ngày 13 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Đồng Tháp) Đồng Tháp, năm 2017 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. MỤC LỤC ĐỀ MỤC TRANG 1. Lời giới thiệu 2 2.
Chương trình mô đun thực tập Nguội 4 4. Bài 1: Nội quy an toàn xưởng thực tập Nguội 5 5. Bài 2: Sử dụng dụng cụ đo 7 6. Bài 3: Vạch dấu 15 7.
Bài 4: Cưa kim loại 27 8. Bài 5: Đục kim loại 36 9. Bài 6: Dũa kim loại 47 10. Bài 7: Khoan kim loại 63 11.
Bài 8: Cắt ren 73 12. Bài 9: Kiểm tra kết thúc 87 13. Tài liệu tham khảo 92 1 TÊN MÔ ĐUN: THỰC TẬP NGUỘI Mã mô đun: MĐ 19 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Mô đun bổ trợ cho tay nghề phần thực hành nghề kỹ thuật máy lạnh và điều hoà không khí, và trong quá trình thực hiện có những phần cần phải gia công nguội như: Vạch dấu, đục, dũa, khoan, cắt ren v. mới hoàn thành được công việc; - Được bố trí khi sinh viên học xong các môn học kỹ thuật cơ sở của nghề; Mục tiêu mô đun: - Cung cấp kiến thức cơ bản về phương pháp gia công Nguội như: Vạch dấu, đục, cưa, khoan, cắt ren.
- Làm được các công việc nguội cơ bản như: Vạch dấu, đục, cưa, khoan, cắt ren phục vụ cho cụng việc lắp đặt, sửa chữa điều hoà máy lạnh. - Cẩn thận, kiên trì; - Bảo quản tốt dụng cụ thực tập; - Thu xếp nơi làm việc gọn gàng ngăn nắp, đảm bảo an toàn lao động. Nội dung mô đun: 2 BÀI SỐ 1: NỘI QUY AN TOÀN XƯỞNG THỰC TẬP NGUỘI Mã bài: MĐ19 - 01 Mục tiêu: - Trang bị cho học sinh kiến thức về nội quy an toàn xưởng thực tạp nguội; - Chấp hành đúng nội quy an toàn xưởng thực tập; - Biết tổ chức khoa học nơi làm việc của thợ nguội. Nội dung chính: 1.
NỘI QUI AN TOÀN XƯỞNG THỰC TẬP NGUỘI: - Khi vào xưởng thực tập phải mặc đầy đủ trang bị bảo hộ lao động; - Có tinh thần trách nhiệm về an toàn bản thân và an toàn cho mọi người xung quanh; - Không được tự động sử dụng thiết bị khi chưa được sự đồng ý của giáo viên hướng dẫn; - Phải đứng đúng vị trí phân công thực tập; - Có trách nhiệm bảo quản thiết bị và dụng cụ thực tập; - Không được vận hành máy khi chưa biết nguyên lý hoạt động của máy, biết dừng máy nhanh khi có sự cố xảy ra; - Trước khi vận hành máy phải trang bị đầy đủ bảo hộ cần thiết và các thiết bị an toàn; - Tổ chức nơi làm việc ngăn nắp và an toàn trong quá trình thực tập. TỔ CHỨC NƠI LÀM VIỆC CỦA THỢ NGUỘI: 2. Trước khi làm việc: - Kiểm tra vị trí làm việc và sự hoạt động của các thiết bị dùng trong ca thực tập; - Đọc bản vẽ và phiếu luyện tập; - Kiểm tra cẩn thận dụng cụ và phôi liệu dùng trong ca thực tập; - Đặt lên bàn nguội dụng cụ và phôi liệu dùng trong ca thực tập và sắp xếp theo quy tắc sau: + Những dụng cụ dùng tay trái thì phải đặt ở bên trái; + Những dụng cụ dùng tay phải thì phải đặt ở bên phải; + Những dụng cụ hay đùng để gần,dụng cụ ít dùng để ở xa; + Dụng cụ đo kiểm phải để trong hộp. Sắp xếp khoa học dụng cụ nguội 3 2.
Trong khi làm việc: - Trên bàn nguội chỉ đặt các dụng cụ thường dùng (Hình 1.2) - Sau khi dùng xong dụng cụ nào thì để vào ngay nơi quy định; - Tuyệt đối không vi phạm các điều sau: + Không để dụng cụ thành đống; + Không được lấy búa đánh vào tay ê tô; + Thường xuyên giữ sạch sẽ nơi làm việc; Hình 1. Tổ chức nơi làm việc của thợ nguội 2. Sau khi làm việc: - Lau sạch các dụng cụ đo kiểm bằng dầu mỡ và cất đúng nơi quy định; - Kiểm tra sản phẩm lần cuối, lau sạch bôi một lớp mỡ mỏng nộp bài cho giáo viên; - Quét sạch phoi trên bàn nguội và lau sạch ê tô; - Vệ sinh sàn xưởng và tắt đèn chiếu sáng trước khi ra về. * Các bước và cách thực hiện công việc: 3.
VIẾT THU HOẠCH NỘI QUI XƯỞNG THỰC TÂP: - Sau khi học xong nội quy xưởng thực tập Nguội, em hãy viết một bản thu hoạch nói về ý thức chấp hành nội quy và cách tổ chức làm việc của người thợ Nguội. 4 BÀI 2: SỬ DỤNG DỤNG CỤ ĐO Mã bài: MĐ19 - 02 Mục tiêu: - Trình bày cấu tạo và nguyên lý làm việc của thước cặp, thước kiểm phẳng, thước đo góc; - Đọc được trị số của thước cặp 1/10; thước kiểm phẳng, thước góc 90. - Sử dụng được các dụng cụ đo kiểm trên đúng kỹ thuật. - Biết cách bảo quản tốt các dụng cụ đo.
Nội dung chính: 1. CÁC DỤNG CỤ ĐO CƠ BẢN CỦA NGHỀ NGUỘI: 1. Thước cặp: - Thước cặp có du xích là dụng cụ đo chính xác dùng để đo kích thước ngoài, đo kích thước lỗ, đo chiều sâu.Cấu tạo gồm: Hình 2. Cấu tạo thước cặp 1 - Hàm cố định; 2 - Hàm động; 3 - Mỏ động đo lỗ; 4 - Vít kẹp chặt khung động; 5 - Khung động; 6 - Thân thước; 7 - Thanh đo chiều sâu; 8 - Du xích; 9 - Mỏ động đo ngoài; 1.
Nguyên tắc sử dụng thước cặp: - Trước khi đo kiểm tra thước có chính xác hay không, thước chính xác khi hai mỏ thước khít vào nhau thì vạch “0” của du xích trùng với vạch “0” của thước chính; - Chi tiết được đo phải được lau sạch phoivà làm sạch ba via; - Không đo chi tiết đang quay; - Không dùng lực ép mạnh mỏ đo vào chi tiết sẽ làm kích thước đo không chính xác; 5 - Cần hạn chế lấy thước ra khỏi chi tiết đo rồi mới đọc để đỡ mòn thước; - Thước dùng xong phải lau chùi sạch và bôi một lớp mỡ mỏng và cất trong hộp. Kiểm tra thước trước khi sử dụng 1. Cách đọc trị số trên thước cặp: - Số nguyên mm được đọc theo thanh chia độ chính của thân thước từ trái sang phải ứng với vạch “0” của du xích. - Số lẻ được xác định bằng bằng cách nhân số giá trị của thước (có thể là: 0,1; 0,05; 0,02 tuỳ theo độ chính xác của thước) với số thứ tự vạch chia của du xích trùng với vạch của thang chia độ chính.
- Ví dụ cách đọc: Hình 2. Cách đọc thước cặp 6 1. Thước kiểm phẳng: Dùng kiểm tra độ phẳng, thẳng của bề mặt theo phương pháp khe sáng. Cấu tạo: Hình 2.
Cấu tạo kiểm phẳng 1. Nguyên tắc sử dụng thước kiểm: - Trước khi đo phải kiểm tra độ chính xác của thước, bằng cách quan sát cạnh đo của thước phải thẳng và không bị biến dạng. - Bề mặt cần đo phải được lau sạch và làm sạch ba via; - Khi đo độ phẳng của bề mặt thì cần phải đo ở nhiều vị trí - Không được kéo thước tỳ vào bề mặt đo khi chuyển vị trí đo sẽ làm mòn cạnh đo; - Sau khi đo xong phải bảo quản lau chùi sạch thước và cất vào hộp. - Đo kiểm thước theo phương pháp khe sáng cần phải thực hiện đúng nguyên tắc sau: + Đặt cạnh đo tiếp xúc với bề mặt đo và nguồn sáng phải đặt ở phía sau; + Khi đo độ phẳng của bề mặt thì cần phải đo ở nhiều vị trí khác nhau: * Đo theo chiều dài; * Đo theo đường chéo; * Đo theo chiều rộng; Hình 2.
Cách đo mặt phẳng bằng kiểm phẳng. + Sai lệch độ thẳng hoặc độ phẳng được đánh giá bằng không có ánh sáng lọt qua hoặc ánh sáng lọt qua đều giữa cạnh thước tiếp xúc với bề mặt đo tuỳ theo yêu cầu về độ phẳng và độ thẳng để quyết định khe sáng cho phép. Cách xác định khe sáng bằng kiểm phẳng. Thước kiểm góc 90: Dùng để đo mặt phẳng vuông góc bằng phương pháp khe sáng.Cấu tạo thước góc 90: Hình 2.
Cấu tạo thước kiểm góc 90 1. Nguyên tắc sử dụng thước: - Trước khi đo phải kiểm tra độ chính xác làm việc của thước như kiểm tra góc 90của thước và độ thẳng của cạnh thước, mặt phẳng của thước. - Phải lau chùi bề mặt đo và làm sạch ba via; - Mặt chuẩn đo đảm bảo độ phẳng và độ nhám - Khi đo độ vuông góc phải đo nhiều vị trí trên chiều dài bề mặt cần đo; - Không được kéo thước rê trên bề mặt đo; - Dựa vào mặt chuẩn đã chọn, áp mặt phẳng của thước nghiêng ke1 góc 30 35, quan sát khe hở sáng đều là đạt. Cách kiểm tra vuông góc bằng ke góc 90.
8 * Các bước và cách thực hiện công việc: 2. Các công việc chuẩn bị: 2. Chuẩn bị phôi: - Chọn phôi đo theo kích thước ngoài, đo đường kính lỗ, đo chiều sâu rãnh. - Kiểm tra chất lượng bề mặt đo; - Lau sạch và tẩy hết ba via; 2.
Chuẩn bị dụng đo: - Thước cặp 1/10; - Thước kiểm phẳng; - Thước góc 90; Kiểm tra độ chính xác của các dụng cụ đo; 2. Trình tự đo: YÊU TT TÊN BƯỚC CÔNG VIỆC THIẾT BỊ- PHƯƠNG PHÁP THAO CẦU DỤNG CỤ TÁC ĐẠT 1 Đo thước cặp Thước - Tay trái cầm phôi,tay - Đo kích thước ngoài cặp, phải cầm cán Phôi đo thước,ngón tay cái đảy khung động để di chuyển mỏ thước cặp có độ mở lớn hơn kích thước cần đo một ít; - Đặt mỏ đo ngoàivào bề mặt đo,ngón tay cái - Đo kích thước trong di chuyển khung động của thước sao cho mỏ đo động chạm vào mặt chi tiét đo; - Siết chặt vít cố định khung động; - Đọc số đo trên thước. - Thao tác tương tự - Đo chiều sâu như đo kích thước ngoài 9 như chỉ khác là mỏ đo trong tiếp xúc với thành lỗ và đo đường kính theo 2 chiều vuông góc.
