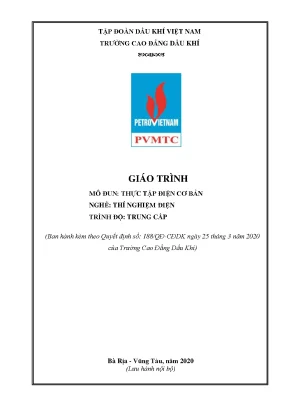

GIÁO TRÌNH MÔ ĐUN: THỰC TẬP ĐIỆN CƠ BẢN (MÃ MÔ ĐUN: KTĐ19MĐ49)

Tổng quan về giáo trình (250-300 từ)

Giáo trình "Thực tập điện cơ bản" (Mã mô đun: KTĐ19MĐ49) là tài liệu đào tạo chuyên môn thuộc hệ thống chương trình đào tạo nghề Thí nghiệm điện và Điện công nghiệp ở trình độ Trung cấp và Cao đẳng nghề. Tài liệu do Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) biên soạn và ban hành chính thức theo Quyết định số 188/QĐ-CĐDK ngày 25 tháng 3 năm 2020 tại tỉnh Bà Rịa – Vũng Tàu. Đội ngũ biên soạn gồm tác giả Phạm Văn Cấp (Chủ biên) cùng các giảng viên Nguyễn Lê Cương và Nguyễn Xuân Thịnh.

Trong cấu trúc chương trình khung, mô đun có khối lượng học tập 3 tín chỉ với tổng thời lượng 75 giờ, bao gồm 14 giờ lý thuyết, 58 giờ thực hành/thảo luận và 3 giờ kiểm tra. Về vị trí môn học, đây là mô đun cơ sở bắt buộc, đảm nhận vai trò cầu nối chuyển tiếp từ các môn học lý thuyết nền tảng (như An toàn điện, Điện kỹ thuật cơ bản, Khí cụ điện) sang các môn học và mô đun chuyên môn nâng cao (như Bảo vệ rơ le, Đo lường điện, Thí nghiệm thiết bị điện quay, Thí nghiệm máy cắt điện).

Mục tiêu đào tạo của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Kiến thức: Cung cấp nguyên lý vận hành của các thiết bị đo lường hạ áp (đồng hồ vạn năng VOM, công tơ điện), cơ cấu khí cụ điện đóng cắt – bảo vệ, và các mô hình phân phối điện hạ thế 3 pha/1 pha tiêu chuẩn 220/380V - 50Hz.
  • Kỹ năng: Hình thành năng lực đo kiểm thông số điện, kỹ thuật xử lý cơ học dây dẫn (bóc vỏ, uốn gập, vặn xoắn, hàn thiếc, bấm đầu cốt), lắp đặt mạng điện chiếu sáng sinh hoạt/công nghiệp, đấu nối hệ thống khởi động động cơ không đồng bộ và lắp ráp công tơ đo đếm điện năng.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện quy chuẩn an toàn lao động, tính cẩn thận trong môi trường điện áp thực tế và kỹ năng tổ chức làm việc theo quy trình công nghệ chuẩn.

Nội dung kiến thức cốt lõi (500-600 từ)

       [BÀI 1: Thiết bị đo VOM & Hệ thống mạng hạ áp]
         [BÀI 2: Gia công cơ khí & Đấu nối cáp điện]
         [BÀI 3: Lắp đặt mạch chiếu sáng & Bảng điện]
     [BÀI 4: Vận hành Động cơ không đồng bộ 1 pha & 3 pha]
       [BÀI 5: Mạch điều khiển Khởi động từ Đơn & Kép]
        [BÀI 6: Đấu nối Công tơ đo đếm điện năng 1P & 3P]

Các chương/chủ đề chính

Giáo trình gồm 6 bài học được thiết kế theo cấu trúc tiến trình từ cơ bản đến phức tạp:

  • Bài 1: Sử dụng đồng hồ đa năng VOM và làm quen với hệ thống phân phối điện hạ áp (6 giờ: 2 LT - 4 TH): Giới thiệu cấu tạo cơ cấu từ điện chỉ thị kim và đồng hồ vạn năng điện tử hiển thị LCD. Hướng dẫn đo điện áp ($U$), dòng điện ($I$), điện trở ($R$), kiểm tra ngắn mạch ($R=0$), đứt mạch ($R=\infty$), kiểm tra Transistor ($h_{FE}, I_{ceo}$) và Diode. Trình bày đặc điểm mạng hạ áp 3 pha 4 dây (220/380V - 50Hz) theo hai phương thức: phân tải rẽ nhánh từ đường dây chính và phân tải tập trung từ tủ điện trung tâm.
  • Bài 2: Kỹ thuật nối dây và bấm đầu cốt (7 giờ: 2 LT - 5 TH): Quy trình bóc vỏ cách điện (gọt góc $30^\circ$, chiều dài 15–20 lần đường kính lõi), cạo sạch ôxít kim loại. Kỹ thuật nối nối tiếp, nối phân nhánh cho dây đồng 1 sợi và dây nhiều sợi bằng kìm; kỹ thuật hàn thiếc nóng chảy $200^\circ\text{C}$ với chất trợ dung nhựa thông (mỏ hàn 40W–60W nghiêng góc $45^\circ$); kỹ thuật bọc cách điện bằng băng keo (quấn chồng 1/3 bề rộng) hoặc ống gen; kỹ thuật bấm đầu cốt (cốt tròn, cốt chỉa, cốt kim) bằng kìm cơ và kìm thủy lực theo chuẩn CEE.
  • Bài 3: Lắp các mạch đèn chiếu sáng (16 giờ: 3 LT - 12 TH - 1 KT): Lắp đặt các sơ đồ mạch: đèn sợi đốt đơn/song song/nối tiếp; mạch đèn cầu thang chuyển mạch 2 vị trí (công tắc 3 chấu) và mạch tiết kiệm dây; mạch đổi độ sáng; mạch đèn huỳnh quang 1,2m - 220V/110V; mạch đèn cao áp thủy ngân phát tia cực tím ion hóa kèm biến áp xung (400–800V), mạch bảo vệ diode $D$ và tụ bù $C_3$; mạch đèn hầm lò tuần tự; mạch đèn giao thông. Hướng dẫn quy trình gia công bảng điện mẫu (vạch dấu, khoan lỗ 2mm/5mm, lắp đặt cầu chì, công tắc, Aptomat B16A, ổ cắm trên bảng kích thước $1100 \times 700\text{mm}$).
  • Bài 4: Đấu dây vận hành động cơ không đồng bộ 1 pha & 3 pha (16 giờ: 3 LT - 12 TH - 1 KT): Phương pháp thử nghiệm xác định cực tính cuộn dây bằng nguồn 1 chiều Accu hoặc miliampe kế (mA); kỹ thuật đấu dây vận hành động cơ 1 pha ở cấp điện áp 110V/220V; quy chuẩn đổi nối mạch hình sao ($Y$) và hình tam giác ($\Delta$) cho động cơ 3 pha.
  • Bài 5: Đấu dây khởi động từ đơn và khởi động từ kép (22 giờ: 3 LT - 18 TH - 1 KT): Sơ đồ nguyên lý và mạch động lực - mạch điều khiển sử dụng công tắc tơ (Contactor) đơn; mạch khởi động từ kép thực hiện chức năng đảo chiều quay động cơ điện 3 pha có liên động khóa chéo cơ khí và nút nhấn kép.
  • Bài 6: Đấu dây công tơ đo điện năng (8 giờ: 1 LT - 7 TH): Cấu tạo cuộn dòng, cuộn áp của điện năng kế xoay chiều 1 pha; sơ đồ đấu nối công tơ 3 pha trực tiếp và gián tiếp: loại 2 phần tử (1-2 cuộn áp, 3-4 cuộn dòng) và loại 3 phần tử (1-2-3 cuộn áp, 4-5-6 cuộn dòng).

Kiến thức nền tảng được xây dựng

Giáo trình chuẩn hóa hệ thống khái niệm, ký hiệu và công thức tính toán thông số kỹ thuật điện hạ áp:

  • Các đại lượng tải và công suất: Hiệu điện thế ($U$), Dòng điện ($I$), Công suất biểu kiến ($S$), Công suất phản kháng ($Q$), Công suất tác dụng ($P$), Công suất đặt ($P_đ$), Công suất cực đại ($P_{\max}$), Điện năng tiêu thụ ($A$).
  • Hệ số phụ tải trong hệ thống phân phối: Hệ số trung bình ($K_{tb}$), Hệ số đồng thời ($K_{đn}$), Hệ số sử dụng ($K_{sd}$), Hệ số nhu cầu ($K_{cn}$), Hệ số đóng điện ($K_đ$), Hệ số điền kín ($K_{đk}$), Hệ số hình dáng ($K_{hd}$).
  • Đại lượng dẫn nạp: Điện dung dẫn ($B$), Điện dẫn ($G$), Điện trở tiếp xúc và cách điện ($R$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác thành thạo dụng cụ cầm tay (dao gọt cáp, kìm tuốt dây, kìm bấm cốt, mỏ hàn nhiệt); lắp ráp chuẩn xác khí cụ lên bảng điện; đấu nối động cơ và tủ điện công nghiệp hạ áp.
  • Kỹ năng phân tích (Analytical skills): Đọc, phân tích và chuyển đổi bản vẽ sơ đồ nguyên lý mạch điện sang sơ đồ đi dây thực tế; xác định chính xác các điểm đấu nối $L1, N, PE$.
  • Kỹ năng kiểm định an toàn (Practical competencies): Thực hiện đo thông mạch hệ thống nối đất an toàn ($PE \rightarrow \text{Vỏ tủ/Khung panel}$); đo điện trở cách điện pha - pha, pha - đất ($L1-N, L1-PE, N-PE$); kiểm tra thử nghiệm độ nhạy tác động ngắt dòng rò của thiết bị bảo vệ RCD.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình đào tạo tích hợp (Integrated Pedagogical Approach) với tỷ trọng thực hành chiếm hơn 77% tổng thời lượng mô đun (58/75 giờ). Quá trình tổ chức dạy học được phân bổ như sau:

  • Phương pháp của giảng viên:

    • Kết hợp diễn giảng ngắn về lý thuyết nguyên lý mạch với dạy học giải quyết vấn đề (Problem-based learning) trực tiếp tại xưởng thực tập.
    • Tổ chức chia nhóm thực hành nhỏ, phân ca làm việc độc lập trên panel thực hành chuyên dụng.
    • Hướng dẫn trực quan hóa thao tác gia công cơ khí, hướng dẫn an toàn trước khi cấp nguồn cho mạch điện.
    • Sử dụng hệ thống phiếu hướng dẫn thực hành, phiếu học tập và bảng kiểm tiêu chí (Checklist) để theo dõi tiến độ từng sinh viên.

  • Yêu cầu đối với người học:

    • Nghiên cứu trước nội dung tài liệu và bản vẽ sơ đồ nguyên lý trước khi vào xưởng thực hành.
    • Tuân thủ quy định an toàn điện: ngắt que đo trước khi đổi thang đo VOM, tiếp địa vỏ thiết bị, sử dụng đồ bảo hộ lao động.
    • Hoàn thành đầy đủ các bước của quy trình công nghệ trên bảng lắp ráp: chuẩn bị vật tư, vạch dấu, khoan lắp, đi dây luồn ống, bấm cosse, siết ốc, đo kiểm và vận hành thử nghiệm.

  • Phương pháp đánh giá và kiểm tra:

    • Kiểm tra thường xuyên: Vấn đáp miệng tại xưởng về nguyên lý làm việc và thao tác đo đạc.
    • Kiểm tra định kỳ (3 bài kiểm tra):
      • Bài kiểm tra số 1: Nội dung Bài 1 và Bài 2.
      • Bài kiểm tra số 2: Nội dung Bài 3 và Bài 4.
      • Bài kiểm tra số 3: Nội dung Bài 5 và Bài 6.
    • Thi kết thúc mô đun: Thực hành lắp đặt và đo kiểm một mạch điện hoàn chỉnh trên bảng thực hành, đánh giá qua phiếu chấm điểm theo các tiêu chí: độ chính xác sơ đồ, chất lượng cơ học mối nối, thẩm mỹ đi dây, chỉ số điện trở cách điện đạt chuẩn và tính năng hoạt động an toàn của mạch.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình phản ánh các nội dung kỹ thuật điện hạ thế dựa trên các tiêu chuẩn lắp đặt và quy chuẩn xưởng thực hành:

  1. Chuẩn hóa quy trình đấu nối công nghiệp: Tài liệu đưa vào nội dung thực hành đấu nối nguồn cho ổ cắm và phích cắm theo tiêu chuẩn công nghiệp CEE (loại 1 pha 3 chấu và 3 pha 5 chấu có ngạnh tiếp đất), đáp ứng môi trường vận hành thực tế tại các xí nghiệp, nhà máy chế xuất và giàn khoan dầu khí.
  2. So sánh kỹ thuật thiết bị đo lường: Phân tích chi tiết sự khác biệt về cấu tạo, dải đo và phương pháp đọc chỉ số giữa cơ cấu đo từ điện của đồng hồ VOM kim (chỉnh vít $0,\Omega\text{ ADJ}$) và cơ cấu hiển thị số của VOM điện tử (Digital Multimeter), giúp người học chọn đúng thang đo và khắc phục các sai hỏng phổ biến.
  3. Phân tích so sánh mô hình cung cấp điện: Đánh giá ưu - nhược điểm kỹ thuật giữa phương thức phân tải rẽ nhánh từ đường dây chính (tiết kiệm dây, thông dụng trong nhà ở dân dụng) và phương thức phân tải tập trung từ tủ điện chính bằng Aptomat riêng biệt (tính an toàn cao, dễ phân tải đều các pha, dễ sửa chữa, ứng dụng trong công trình công nghiệp).
  4. Cơ sở trích dẫn học thuật: Giáo trình kế thừa và tổng hợp nội dung từ các tài liệu tham khảo chuyên ngành: Giáo trình hướng dẫn thực hành Điện công nghiệp (Bùi Hồng Quế - Lê Nho Khanh, NXB Xây Dựng), Hướng dẫn thực hành lắp đặt Điện công nghiệp (Trần Duy Phụng, NXB Đà Nẵng) và tài liệu giảng dạy nội bộ của ThS. Võ Châu Tuấn (Trường Cao đẳng Dầu khí).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên, học sinh: Tài liệu được biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng thuộc các ngành nghề: Thí nghiệm điện, Điện công nghiệp, Kỹ thuật bảo trì thiết bị cơ điện tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Trước khi học mô đun này, người học cần hoàn thành các môn học nền tảng trong chương trình khung gồm:
    • An toàn vệ sinh lao động (Mã MH: ATMT19MH01)
    • An toàn điện (Mã MH: KTĐ19MH1)
    • Điện kỹ thuật cơ bản (Mã MH: KTĐ19MH7)
    • Vẽ điện (Mã MĐ: KTĐ19MĐ65)
    • Khí cụ điện (Mã MĐ: KTĐ19MĐ15)
  • Giảng viên và cán bộ hướng dẫn: Dùng làm khung giáo trình chuẩn để lập kế hoạch giảng dạy, thiết kế giáo án tích hợp, chuẩn bị vật tư xưởng (bảng thực hành $1100 \times 700\text{mm}$, Aptomat, Contactor, dây cáp $3 \times 2,5,\text{mm}^2$, đồng hồ VOM) và xây dựng bộ đề thi thực hành kết thúc mô đun.
  • Tự học và tham khảo kỹ thuật: Kỹ thuật viên bảo dưỡng cơ điện, thợ lắp đặt điện dân dụng và công nghiệp cần tài liệu tham khảo về quy chuẩn nối cáp, bấm đầu cosse, phương pháp đấu dây động cơ và sơ đồ mắc công tơ đo đếm điện năng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu phục vụ trực tiếp cho người học hệ Trung cấp, Cao đẳng nghề ngành Thí nghiệm điện, Điện công nghiệp, Bảo trì cơ điện, cũng như kỹ thuật viên vận hành điện hạ áp cần chuẩn hóa kỹ năng thực hành.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần nắm vững lý thuyết mạch cơ bản, hiểu các ký hiệu trên bản vẽ điện kỹ thuật, nhận diện được các loại khí cụ đóng cắt - bảo vệ và nắm chắc quy tắc an toàn điện trong phòng thực hành.

3. Điểm khác biệt của giáo trình so với các tài liệu điện lý thuyết thuần túy?

Giáo trình tập trung vào quy trình thao tác tay nghề (58/75 giờ thực hành). Từng bài học đều có cấu trúc các bước công nghệ cụ thể, hướng dẫn sử dụng kìm, mỏ hàn, kẹp cốt, bản vẽ đấu dây thực tế và biểu mẫu phiếu kiểm tra đo lường mạch điện trước khi cấp nguồn.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả qua giáo trình?

Người học cần đọc kỹ mục phân tích mạch và sơ đồ nguyên lý, sau đó đối chiếu với sơ đồ bố trí thiết bị trên bảng điện. Cần tuân thủ thứ tự các bước thao tác (gá lắp $\rightarrow$ luồn dây $\rightarrow$ đấu nối $\rightarrow$ đo kiểm tra thông mạch/cách điện) trước khi thử tải.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình đi kèm danh mục bản vẽ sơ đồ nguyên lý, sơ đồ đi dây bảng điện mẫu, phiếu phân tích chức năng vận hành, bảng tiêu chuẩn đo lường an toàn và danh mục tài liệu tham khảo chuyên ngành từ các NXB Xây dựng, NXB Đà Nẵng.

Kết luận (150 từ)

Giáo trình "Thực tập điện cơ bản" (Mã mô đun: KTĐ19MĐ49) đóng vai trò then chốt trong khối kiến thức cơ sở ngành tại Trường Cao đẳng Dầu khí. Tài liệu hệ thống hóa các kỹ năng thao tác thiết yếu gồm: đo lường thông số hạ áp, nối cáp - bấm cosse, lắp đặt mạng chiếu sáng, vận hành động cơ không đồng bộ và đấu nối công tơ điện.

Việc hoàn thành mô đun tạo nền tảng vững chắc để người học tiếp tục tiếp cận các mô đun chuyên môn nâng cao như: Đo lường điện (KTĐ19MĐ14), Trang bị điện 1 (KTĐ19MĐ57), Thí nghiệm khí cụ điện (KTĐ19MĐ41) và Thí nghiệm máy cắt điện (KTĐ19MĐ43). Người học nên khai thác kết hợp giáo trình cùng các phiếu thực hành xưởng và hệ thống tài liệu tham khảo chuyên ngành được chỉ định.
