TỔNG QUAN VỀ GIÁO TRÌNH THỰC TẬP ĐIỆN CƠ BẢN

Tổng quan về giáo trình

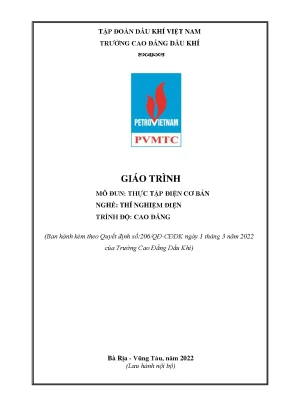

Giáo trình Thực tập điện cơ bản (Mã mô đun: ELEO53149) được biên soạn bởi tập thể giảng viên Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) gồm ThS. Phạm Văn Cấp (Chủ biên), Nguyễn Lê Cương và Nguyễn Xuân Thịnh. Tài liệu được ban hành chính thức theo Quyết định số 206/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí, phục vụ công tác đào tạo hệ Cao đẳng nghề Thí nghiệm điện, đồng thời áp dụng cho các chuyên ngành liên quan như Bảo trì thiết bị cơ điện và Điện công nghiệp.

Trong cấu trúc chương trình đào tạo tổng thể 105 tín chỉ (2520 giờ), mô đun Thực tập điện cơ bản có thời lượng 3 tín chỉ (75 giờ định mức, bao gồm 14 giờ lý thuyết, 58 giờ thực hành và 3 giờ kiểm tra). Môn học được xếp vào nhóm mô đun cơ sở nghề (Nhóm II.1), đóng vai trò cầu nối chuyển tiếp từ các môn lý thuyết cơ sở kỹ thuật điện sang các mô đun chuyên ngành sâu về đo lường và thí nghiệm thiết bị điện.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình xác định trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Cung cấp hệ thống lý thuyết về an toàn lao động trong môi trường điện; cấu tạo và nguyên lý hoạt động của các thiết bị đo lường (đồng hồ vạn năng VOM chỉ thị kim và hiện số); nguyên lý vận hành của hệ thống phân phối điện hạ áp tiêu chuẩn 220/380V; nguyên lý cấu tạo của khí cụ điện đóng cắt, bảo vệ, điều khiển và thiết bị đo đếm điện năng.
  • Về kỹ năng nghề nghiệp: Hình thành kỹ năng thực thi quy trình gia công nối dây dẫn điện, kỹ thuật bấm đầu cốt (terminal) chuẩn công nghiệp; kỹ năng đọc bản vẽ thiết kế, bóc tách vật tư, gá lắp thiết bị và đấu nối hoàn chỉnh các sơ đồ mạch chiếu sáng dân dụng - công nghiệp; vận hành mạch khởi động động cơ không đồng bộ 1 pha và 3 pha; lắp đặt hệ thống công tơ đo đếm điện năng 1 pha và 3 pha.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện ý thức tuân thủ quy chuẩn an toàn điện, kỷ luật thao tác kỹ thuật, độ chính xác trong xử lý mối nối và tính cẩn trọng khi vận hành hệ thống điện hạ áp.

Giáo trình được cấu trúc thành 6 bài học độc lập theo dạng mô đun tích hợp (Modular Integrated Training). Nội dung đi thẳng vào việc mô tả công nghệ thao tác thực tế, cung cấp bảng phân loại thiết bị, thông số kỹ thuật định mức và hệ thống phiếu kiểm tra đánh giá theo barem tiêu chuẩn kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bổ nội dung thành 6 bài thực hành chuyên đề với logic phát triển từ cơ bản đến phức tạp:

  • Bài 1: Sử dụng đồng hồ đa năng VOM và làm quen với hệ thống phân phối điện hạ áp (6 giờ - 2 LT / 4 TH): Giới thiệu cấu tạo cơ cấu đo kiểu từ điện (phần tĩnh nam châm vĩnh cửu, phần động khung dây mảnh) của VOM kim và VOM điện tử. Hướng dẫn phương pháp đo điện áp xoay chiều/một chiều, đo dòng điện, đo điện trở, kiểm tra thông mạch, ngắn mạch ($R=0$), đứt mạch ($R=\infty$) và kiểm tra linh kiện bán dẫn (Diode, Transistor, Tụ điện, IC). Phân tích cấu trúc hệ thống điện hạ áp tiêu chuẩn $220/380\text{ V} - 3\text{ pha } 4\text{ dây } (50\text{ Hz})$, so sánh hai phương thức phân phối: phân tải rẽ nhánh từ đường dây chính và phân tải tập trung từ tủ điện chính bằng Aptomat (CB).
  • Bài 2: Kỹ thuật nối dây và bấm đầu cốt (7 giờ - 2 LT / 5 TH): Cung cấp quy trình bóc vỏ cách điện theo góc $30^\circ$ (chiều dài bóc từ 15–20 lần đường kính dây dẫn), kỹ thuật cạo sạch ánh kim, uốn gập và vặn xoắn nối tiếp/phân nhánh cho dây đơn và dây nhiều sợi (kỹ thuật xòe nan quạt, cắt lõi tâm $40\text{ mm}$, vặn xoắn ngược chiều bằng 2 kìm). Hướng dẫn kỹ thuật hàn thiếc nóng chảy ở nhiệt độ $200^\circ\text{C}$ dùng nhựa thông chống oxy hóa, góc mỏ hàn $45^\circ$, kỹ thuật bọc cách điện nhiều lớp hoặc lồng ống gen cách điện. Quy trình lựa chọn và bấm đầu cốt (terminal tròn, chĩa, nối cáp) bằng kìm cơ khí và kìm ép thủy lực cho phích cắm công nghiệp chuẩn CEE.
  • Bài 3: Lắp các mạch đèn chiếu sáng (16 giờ - 3 LT / 12 TH / 1 KT): Hướng dẫn cấu tạo, nguyên lý và lắp ráp các mạng chiếu sáng: mạch đèn sợi đốt (1 công tắc điều khiển 1 đèn, 1 công tắc điều khiển nhiều đèn, mắc nối tiếp, mắc song song); mạch đèn cầu thang 2 công tắc 3 chấu (sơ đồ tiêu chuẩn và sơ đồ tiết kiệm dây); mạch đèn điều chỉnh độ sáng; mạch đèn huỳnh quang $1{,}2\text{ m} - 220\text{ V}$ và $1{,}2\text{ m} - 110\text{ V}$ dùng Ballast 3 dây; mạch đèn cao áp thủy ngân phát tia cực tím ion hóa hơi thủy ngân (vận hành qua bộ khởi động biến áp phụ trợ, tụ nạp $U_C = 200\text{ V}$, phóng điện qua Spark Gap tạo xung $400\text{--}800\text{ V}$, tụ bù nâng cao hệ số công suất $\cos\varphi$); mạch đèn hầm lò điều khiển tuần tự; mạch đèn giao thông và quy trình thi công bảng điện mẫu.
  • Bài 4: Đấu dây vận hành động cơ không đồng bộ 1 pha & 3 pha (16 giờ - 3 LT / 12 TH / 1 KT): Hướng dẫn kỹ thuật đấu dây động cơ 1 pha ở các cấp điện áp $110\text{ V}$ và $220\text{ V}$; phương pháp xác định các đầu dây và cực tính của cuộn dây stator động cơ 3 pha ($AX, BY, CZ$) bằng phương pháp thử nghiệm nguồn một chiều ắc quy và miliampe kế ($\text{mA}$); kỹ thuật đấu nối vận hành động cơ theo sơ đồ hình Sao ($\text{Y}$) và hình Tam giác ($\Delta$).
  • Bài 5: Đấu dây khởi động từ đơn và khởi động từ kép (22 giờ - 3 LT / 18 TH / 1 KT): Cấu tạo và nguyên lý hoạt động của Công tắc tơ (Contactor) và Rơ le nhiệt; kỹ thuật đấu nối mạch động lực và mạch điều khiển khởi động từ đơn; thiết kế và thi công mạch điều khiển đảo chiều quay động cơ 3 pha dùng khởi động từ kép có khóa liên động chéo (liên động cơ khí qua bộ nút nhấn kép và liên động điện qua tiếp điểm phụ thường đóng của Contactor).
  • Bài 6: Đấu dây công tơ đo điện năng (8 giờ - 1 LT / 7 TH): Cấu tạo đĩa nhôm, nam châm hãm, cuộn dòng và cuộn áp của công tơ điện cảm ứng; sơ đồ đấu nối công tơ điện xoay chiều 1 pha; sơ đồ đấu nối công tơ điện xoay chiều 3 pha 2 phần tử và 3 pha 3 phần tử để đo đếm điện năng tiêu thụ trong mạng phân phối.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống kiến thức tảng cơ sở bao gồm:

  1. Lý thuyết đo lường điện từ: Cơ cấu chỉ thị từ điện, ảnh hưởng của nội trở que đo, nguyên lý bù nhiệt và phối hợp thang đo để giảm sai số phép đo các đại lượng điện áp ($U$), dòng điện ($I$), điện trở ($R$), công suất ($P, Q, S$) và điện năng ($A$).
  2. Nguyên lý phân phối điện hạ áp: Cấu trúc lưới điện hình tia và mạng phân phối tập trung; nguyên lý bảo vệ chọn lọc và phối hợp ngắt mạch giữa cầu chì, Aptomat (CB) và thiết bị chống dòng rò (RCD).
  3. Hiện tượng học khí cụ phóng điện và chiếu sáng: Hiện tượng phát quang trong ống khí phóng điện áp suất cao; sự ion hóa hơi thủy ngân dưới tác dụng của điện áp xung kích ($400\text{--}800\text{ V}$); tác động của cảm kháng Ballast và dung kháng tụ bù đối với hệ số công suất $\cos\varphi$.
  4. Nguyên lý máy điện và khí cụ điều khiển: Từ trường quay trong động cơ không đồng bộ, phương pháp ghép nối cuộn dây pha; nguyên lý đóng ngắt hồ quang và bảo vệ quá tải nhiệt trong Contactor và Rơ le nhiệt.

Kỹ năng phát triển

Thông qua các bài tập và quy trình thi công, người học hình thành các nhóm kỹ năng:

  • Kỹ thuật thao tác cơ khí - điện: Bóc tách vỏ cáp không phạm lõi, vặn xoắn mối nối đạt độ chịu lực cơ học, hàn nhúng thiếc $200^\circ\text{C}$, bấm đầu cốt kín khít bằng kìm bấm chuyên dụng, vạch dấu và khoan gá bảng điện đúng kích thước kỹ thuật.
  • Kỹ năng phân tích và xử lý sự cố: Đọc hiểu bản vẽ nguyên lý và sơ đồ đi dây; sử dụng VOM để dò mạch, phân biệt dây pha - dây trung tính, xác định điểm đứt mạch hoặc chập mạch trong hệ thống bảng điện; xác định cực tính cuộn dây máy điện.
  • Kỹ năng kiểm tra quy chuẩn an toàn: Thực hiện các phép đo kiểm tra an toàn gồm: đo thông mạch tiếp địa bảo vệ ($\text{PE}$), đo điện trở cách điện giữa các pha ($L_1\text{--}N, L_1\text{--}\text{PE}, N\text{--}\text{PE}$) bằng Megomet, thử nghiệm độ nhạy tác động ngắt tự động của bộ chống dòng rò RCD.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (kết hợp đồng thời giữa trang bị lý thuyết chuyên môn và rèn luyện kỹ năng thực hành trực tiếp tại Xưởng thực tập điện). Phương pháp sư phạm chủ đạo là dạy học giải quyết vấn đề (Problem-based learning): giảng viên đưa ra các yêu cầu kỹ thuật hoặc tình huống hư hỏng thực tế, hướng dẫn người học phân tích sơ đồ nguyên lý trước khi tiến hành lắp đặt trên bảng thực hành (Panel kích thước $1100 \times 700\text{ mm}$).

Hệ thống bài tập thực hành được chuẩn hóa dưới dạng các dự án nhỏ với đầy đủ phiếu giao việc:

  • Bài tập thi công cáp nguồn tiêu chuẩn CEE: Cắt và đấu nối cáp $3 \times 2{,}5\text{ mm}^2$ và $5 \times 2{,}5\text{ mm}^2$ cho phích cắm/ổ cắm công nghiệp $1\text{ pha}$ và $3\text{ pha } 5\text{ chấu}$, thực hiện bấm giắc kim $2{,}5\text{ mm}^2$ và kiểm tra tiếp địa an toàn.
  • Bài tập lắp mạch điện chiếu sáng kết hợp ổ cắm: Lắp đặt trên bảng thực hành gồm Aptomat nhánh B16A, hộp nối dây có cầu nối, công tắc đơn $250\text{ V}/5\text{ A}$, ổ cắm $250\text{ V}/16\text{ A}$, đèn sợi đốt $230\text{ V}/25\text{ W}$, đi dây qua ống luồn và kẹp cáp.
  • Bài tập mạch chiếu sáng 2 vị trí và công tắc 4 cực: Thi công mạch đèn cầu thang và mạch điều khiển chiếu sáng đa điểm bằng công tắc chuyên dụng kết hợp kiểm tra cách điện mạng hạ áp.

Phương pháp kiểm tra và đánh giá kết quả học tập được thực hiện đa thành phần theo quy chế đào tạo nghề:

  1. Đánh giá thường xuyên: Thực hiện qua hỏi miệng đầu giờ và quan sát thao tác an toàn tại xưởng.
  2. Kiểm tra định kỳ (3 bài):
    • Bài kiểm tra số 1: Đánh giá kỹ năng Bài 1 và Bài 2 (Đo kiểm VOM, kỹ thuật nối dây và bấm cốt).
    • Bài kiểm tra số 2: Đánh giá kỹ năng Bài 3 và Bài 4 (Lắp ráp mạch chiếu sáng và đấu dây động cơ).
    • Bài kiểm tra số 3: Đánh giá kỹ năng Bài 5 và Bài 6 (Lắp đặt mạch khởi động từ và công tơ điện).
  3. Thi kết thúc mô đun: Thi thực hành thao tác trực tiếp trên thiết bị xưởng, chấm điểm theo phiếu đánh giá với các tiêu chí định lượng: mức độ chính xác của sơ đồ nối dây, tính thẩm mỹ của đường dây, độ tin cậy mối nối, giá trị điện trở cách điện đo được và khả năng vận hành đúng chức năng mạch điện.

Hướng dẫn tự học đối với sinh viên bao gồm: nghiên cứu trước sơ đồ nguyên lý trong giáo trình, ôn tập các bảng phân loại linh kiện, hoàn thành bộ câu hỏi củng cố cuối mỗi bài học và chuẩn bị đầy đủ dụng cụ cá nhân (kìm, tuốc nơ vít, đồng hồ đo) trước khi vào xưởng thực hành.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật và quy trình thi công điện hạ áp theo chương trình đào tạo ban hành năm 2022 của Trường Cao đẳng Dầu khí:

  1. Chuẩn hóa quy trình an toàn và đo kiểm theo tiêu chuẩn công nghiệp: Giáo trình không chỉ hướng dẫn đấu nối mạch mà tích hợp bắt buộc quy trình kiểm định trước khi đóng điện bao gồm: đo thông mạch dây dẫn an toàn $\text{PE}$ từ nguồn đến vỏ tủ, đo điện trở cách điện các pha bằng thiết bị chuyên dụng và thử nghiệm chức năng cắt tự động của Aptomat chống dòng rò (RCD) bảo vệ tiếp xúc trực tiếp.
  2. Kỹ thuật bấm đầu cốt và phụ kiện chuẩn hóa CEE: Cập nhật kỹ thuật gia công đầu nối cáp điện hạ áp bằng đầu cốt (Terminal) chuyên dụng dạng tròn, chĩa, giắc kim bằng kìm bấm cơ và kìm ép thủy lực; áp dụng đấu nối ổ cắm, phích cắm chuẩn CEE $3\text{ pha } 5\text{ chấu}$ có ngạnh tiếp địa thay vì kỹ thuật xoắn dây thủ công truyền thống.
  3. Tích hợp các mạch chiếu sáng ứng dụng công nghiệp đặc thù: Ngoài các mạch chiếu sáng dân dụng cơ bản, tài liệu đưa vào sơ đồ nguyên lý và thực hành các hệ thống chuyên dụng như đèn cao áp thủy ngân có tụ bù công suất phản kháng, mạch chiếu sáng hầm lò vận hành theo chuỗi đóng ngắt tuần tự và hệ thống điều khiển đèn giao thông.
  4. Liên kết tài liệu tham khảo chuyên ngành: Giáo trình được xây dựng dựa trên sự kế thừa và đối chuẩn với các tài liệu đào tạo thực hành từ các nhà xuất bản chuyên môn:
    • Giáo trình hướng dẫn thực hành Điện công nghiệp - Bùi Hồng Quế, Lê Nho Khanh (NXB Xây Dựng).
    • Hướng dẫn thực hành lắp đặt Điện công nghiệp - Trần Duy Phụng (NXB Đà Nẵng).
    • Giáo trình Thực tập điện cơ bản ngành điện công nghiệp - ThS. Võ Châu Tuấn (Trường Cao Đẳng Dầu Khí).

Đối tượng sử dụng giáo trình

  • Sinh viên mục tiêu: Giáo trình được thiết kế phục vụ sinh viên năm thứ nhất và năm thứ hai trình độ Cao đẳng thuộc nghề Thí nghiệm điện (theo chương trình khung ban hành kèm Quyết định 206/QĐ-CĐDK) và sinh viên ngành Bảo trì thiết bị cơ điện, Điện công nghiệp hệ Trung cấp và Cao đẳng.
  • Yêu cầu môn học tiên quyết (Prerequisites): Để tiếp thu hiệu quả các bài thực hành, người học cần hoàn thành hoặc học song song các mô đun cơ sở trong chương trình đào tạo gồm: An toàn điện (Mã MH: ELET5201), Vẽ điện (Mã MH: ELET51165), Vật liệu điện (Mã MH: ELET62064), Điện kỹ thuật cơ bản (Mã MH: ELET5308) và Khí cụ điện (Mã MH: ELEI53117).
  • Ứng dụng đối với giảng viên: Tài liệu cung cấp cấu trúc bài dạy, mục tiêu bài học chi tiết (Kiến thức - Kỹ năng - Năng lực tự chủ), định mức thời gian, danh mục dụng cụ vật tư tiêu hao và bảng tiêu chí đánh giá thực hành làm căn cứ thiết kế giáo án tích hợp và tổ chức hướng dẫn tại xưởng.
  • Giá trị tham khảo tự học: Tài liệu phù hợp cho kỹ thuật viên cơ điện, công nhân lắp ráp tủ bảng điện và người tự học kỹ thuật điện hạ áp cần nắm bắt các sơ đồ đấu nối chuẩn hóa, phương pháp sử dụng đồng hồ VOM và kỹ thuật vận hành máy điện cơ bản.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên học nghề Thí nghiệm điện, Điện công nghiệp và Bảo trì thiết bị cơ điện tại các trường cao đẳng, trung cấp kỹ thuật, đồng thời là tài liệu tham khảo cho kỹ thuật viên điện hạ áp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần trang bị kiến thức cơ bản về an toàn điện, đọc bản vẽ điện kỹ thuật, nhận biết các loại vật liệu điện và nguyên lý hoạt động của các khí cụ đóng cắt cơ bản (Aptomat, cầu chì, công tắc, Contactor) được đào tạo trong các môn học cơ sở trước đó.

3. Điểm khác biệt của giáo trình này so với các giáo trình lý thuyết điện là gì?

Giáo trình tập trung vào đào tạo kỹ năng thực hành thao tác với thời lượng thực hành chiếm $77{,}3%$ tổng thời lượng ($58/75\text{ giờ}$). Toàn bộ nội dung gắn liền với các bản vẽ thi công, phiếu quy trình các bước, hướng dẫn thao tác cơ học (bóc vỏ, vặn xoắn, ép cos, hàn chì) và các bước kiểm tra an toàn trước khi đóng điện.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần tuân thủ trình tự: đọc hiểu sơ đồ nguyên lý $\rightarrow$ vẽ sơ đồ đi dây $\rightarrow$ lập bảng dự trù danh mục vật tư thiết bị $\rightarrow$ thực hiện gia công lắp ráp theo từng bước quy trình $\rightarrow$ sử dụng đồng hồ VOM/Megomet kiểm tra thông mạch, điện trở cách điện và tiếp địa an toàn trước khi vận hành mạch.

5. Có tài liệu và trang thiết bị bổ trợ nào kèm theo?

Mô đun đi kèm hệ thống bài tập thực hành trên Panel chuyên dụng ($1100 \times 700\text{ mm}$), bảng kiểm tra chức năng, phiếu thực hành và các tài liệu tham khảo chuyên ngành của NXB Xây Dựng (Bùi Hồng Quế, Lê Nho Khanh), NXB Đà Nẵng (Trần Duy Phụng) và Trường Cao đẳng Dầu khí (ThS. Võ Châu Tuấn).

Kết luận

Giáo trình Thực tập điện cơ bản (ELEO53149) xác lập hệ thống kỹ năng thực hành nền tảng trong đào tạo kỹ thuật điện hạ áp tại Trường Cao đẳng Dầu khí. Nội dung tài liệu cung cấp đầy đủ các quy chuẩn thao tác từ kỹ thuật gia công cơ khí điện, sử dụng dụng cụ đo lường VOM đến lắp ráp hoàn thiện các hệ thống mạch chiếu sáng, mạch điều khiển truyền động động cơ và mạch đo đếm điện năng.

                                LỘ TRÌNH PHÁT TRIỂN NĂNG LỰC

Lộ trình đào tạo đề xuất yêu cầu người học đi từ các kỹ năng gia công cơ bản (Bài 1, Bài 2), tiến tới thi công lắp ráp mạch ứng dụng hoàn chỉnh (Bài 3), và hoàn thiện ở các kỹ năng điều khiển truyền động, đo đếm điện năng chuyên sâu (Bài 4, Bài 5, Bài 6), tạo nền tảng vững chắc để tiếp cận các mô đun thí nghiệm chuyên ngành tiếp theo như Máy điện, Thí nghiệm khí cụ điện, Đo lường điện và Thí nghiệm rơ le bảo vệ.
