Tổng quan về giáo trình

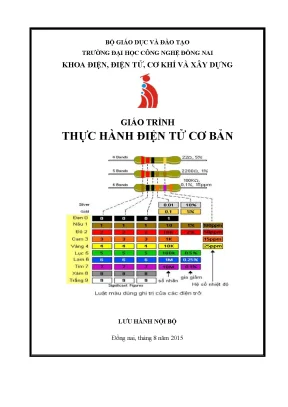

Giáo trình Thực hành Điện tử cơ bản do tác giả Nguyễn Thị Hiền thuộc Khoa Điện, Điện tử, Cơ khí và Xây dựng – Trường Đại học Công nghệ Đồng Nai biên soạn (lưu hành nội bộ, tháng 8 năm 2015). Tài liệu được xây dựng theo chương trình khung của Bộ Giáo dục và Đào tạo và được Hội đồng Khoa học, Ban Giám hiệu Trường Đại học Công nghệ Đồng Nai thông qua, đóng vai trò là học phần thực hành nền tảng trong chương trình đào tạo kỹ sư và cử nhân khối ngành kỹ thuật.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học năng lực nhận dạng, đo đạc, kiểm tra trạng thái hoạt động của các linh kiện điện tử thụ động và bán dẫn; kỹ năng vận hành các thiết bị đo lường chuyên dụng trong phòng thí nghiệm; khả năng khảo sát, phân tích các mạch điện tử cơ bản (chỉnh lưu, ổn áp, phân cực, khuếch đại, khóa điện tử); và quy trình thiết kế, chế tạo mạch in (PCB).

Cấu trúc tài liệu được thiết kế với thời lượng 30 tiết, chia thành 9 chương theo tiến trình sư phạm từ cơ bản đến ứng dụng:

  • Chương 1: Cách sử dụng đồng hồ vạn năng và Hướng dẫn sử dụng máy hiện sóng
  • Chương 2: Linh kiện thụ động
  • Chương 3: Diode và ứng dụng
  • Chương 4: Phân cực tĩnh cho Transistor lưỡng cực
  • Chương 5: Mạch khuếch đại dùng Transistor
  • Chương 6: Transistor lưỡng cực làm phần tử đóng ngắt
  • Chương 7: Linh kiện bán dẫn công suất
  • Chương 8: Vẽ mạch in bằng phần mềm Proteus 7
  • Chương 9: Làm bo mạch in bằng phương pháp ủi

Điểm đặc thù của tài liệu là phương pháp tiếp cận trực quan hóa thao tác đo đạc, kết hợp sơ đồ nguyên lý với hướng dẫn thực nghiệm từng bước, bảng ghi nhận số liệu và quy trình chế tạo mạch thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung 9 chương trong giáo trình được tổ chức thành 4 khối kiến thức kỹ thuật liên kết tuần tự:

  1. Thiết bị đo lường điện tử (Chương 1): Hướng dẫn nguyên lý và thao tác đo điện áp xoay chiều (AC), điện áp một chiều (DC), dòng điện (DCA) và điện trở trên đồng hồ vạn năng (VOM) kim với trở kháng $20\text{ k}\Omega/\text{V}$. Cung cấp kỹ thuật vận hành máy hiện sóng (Oscilloscope) 2 kênh (CRT và LCD), bao gồm chức năng các núm điều khiển (VOLTS/DIV, TIME/DIV, VAR PULL x5 MAG, TRIGGER LEVEL, COUPLING, VERT MODE), nguồn chuẩn sóng vuông $2\text{V}{pp} - 1\text{kHz}$ (CAL), cùng công thức tính điện áp đỉnh - đỉnh ($V{pp}$), chu kỳ ($T$), tần số ($f = 1/T$), điện áp một chiều ($V_{DC}$) và độ lệch pha ($\Delta\phi = \frac{m}{n} \times 360^\circ$).

  2. Linh kiện thụ động (Chương 2): Cung cấp phương pháp giải mã điện trở theo 4 vòng màu, 5 vòng màu và mã thập phân của linh kiện dán (SMD); kỹ thuật ghép điện trở nối tiếp, song song; phân loại và cấu tạo tụ điện (tụ hóa, tụ gốm, tụ giấy), công thức điện dung $C = \frac{\xi \cdot S}{d}$, giải mã trị số tụ điện (ví dụ: mã $474\text{K} = 47 \times 10^4\text{ pF} = 0.47,\mu\text{F}$, sai số $\pm 10%$), phương pháp kiểm tra tụ rò, tụ chập, tụ khô bằng thang đo trở; phân tích thông số cảm kháng cuộn cảm $X_L = 2\pi f L$, tỷ số biến áp $\frac{U_1}{U_2} = \frac{n_1}{n_2} = \frac{I_2}{I_1}$, rơ le và các ứng dụng âm thanh như loa ($4,\Omega - 16,\Omega$), micro ($600,\Omega$).

  3. Diode và mạch chức năng (Chương 3): Phân tích tiếp giáp P-N, phân loại diode chỉnh lưu (dòng 1N4001 – 1N4007), diode tiếp điểm tách sóng cao tần, diode ổn áp (Zener từ 3V đến 12V), LED ($1.7\text{V} - 2.2\text{V}$, dòng $5\text{mA} - 20\text{mA}$), diode thu quang. Triển khai các mạch thực nghiệm: chỉnh lưu nửa sóng, chỉnh lưu toàn kỳ hình tia dùng biến áp có điểm giữa, chỉnh lưu toàn kỳ hình cầu và mạch ổn áp Zener kết hợp bộ lọc tụ điện.

  4. Phân cực và khuếch đại bằng Transistor BJT (Chương 4 & Chương 5): Khảo sát cấu tạo BJT loại NPN và PNP, quy ước ký hiệu theo tiêu chuẩn Nhật Bản (A, B là PNP; C, D, H là NPN như A1015, C1815, D468, B562, H1061), Mỹ (2Nxxxx), Trung Quốc (3xxx). Hướng dẫn xác định cực B, C, E bằng phép đo điện trở nguội. Phân tích 3 cấu hình phân cực tĩnh: dòng cố định cực nền ($I_B$), dòng cố định có hồi tiếp cực phát ($R_E$), và cầu phân áp ($R_{B1}, R_{B2}$). Khảo sát điểm làm việc tĩnh $Q(I_{BQ}, I_{CQ}, V_{CEQ})$ trên đường tải tĩnh. Khảo sát mạch khuếch đại xoay chiều có và không có tụ thoát cực phát $C_E$, tính độ lợi điện áp $A_v = \frac{V_{out}}{V_{in}}$ và hệ số khuếch đại dòng $\beta$.

  5. Transistor đóng ngắt và Linh kiện bán dẫn công suất (Chương 6 & Chương 7): Phân tích chế độ ngắt ($U_{CE} \approx E_C, I_C = 0$) và chế độ dẫn bão hòa ($U_{CE} \approx 0.3\text{V}, I_C \approx \frac{E_C}{R_C}$) của BJT. Thực hành mạch đóng ngắt LED điều khiển bằng quang trở CDS sử dụng BJT NPN, PNP và cấu hình kết hợp đóng ngắt với Thyristor (SCR 2P4M). Hướng dẫn cấu tạo, nguyên lý kích dẫn $I_A \ge I_H$, phương pháp kiểm tra cực tính $G-A-K$ của SCR và công tắc bán dẫn xoay chiều TRIAC.

  6. Thiết kế và Chế tạo mạch in (Chương 8 & Chương 9): Quy trình vẽ sơ đồ nguyên lý và layout mạch in trên phần mềm Proteus 7; các bước chuyển bản vẽ in nhiệt lên phíp đồng, ăn mòn và gia công bo mạch bằng phương pháp ủi thủ công.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý vật lý bán dẫn và lý thuyết mạch cơ bản:

  • Nguyên lý tiếp xúc P-N: Cơ chế dẫn điện khi phân cực thuận ($U_{AK} > 0$) và khóa dòng khi phân cực ngược trên Diode; đặc tính đánh thủng ngược có kiểm soát trên Diode Zener.
  • Lý thuyết phân cực tĩnh và động: Nguyên lý thiết lập điểm làm việc $Q$ nằm giữa đường tải tĩnh nhằm tránh méo dạng tín hiệu khuếch đại; cơ chế ổn định nhiệt điểm làm việc nhờ điện trở hồi tiếp $R_E$.
  • Lý thuyết khóa điện tử: Trạng thái chuyển tiếp giữa vùng ngưng dẫn và vùng bão hòa sâu của transistor BJT, điều kiện duy trì dẫn của linh kiện có cấu trúc 4 lớp bán dẫn P-N-P-N (SCR).
  • Lý thuyết trường điện từ và cảm kháng: Sự tích lũy năng lượng từ trường trong cuộn cảm ($X_L$), điện trường trong tụ điện ($X_C$) và nguyên lý biến đổi điện áp - dòng điện qua cảm ứng từ trong máy biến áp.

Kỹ năng phát triển

Tài liệu rèn luyện hệ thống kỹ năng thực hành kỹ thuật:

  • Kỹ năng đo kiểm và chẩn đoán: Vận hành thành thạo VOM kim để đo điện áp, dòng điện, nội trở; sử dụng Oscilloscope để quan sát dạng sóng tín hiệu, đo biên độ $V_{pp}$, đo tần số, đo độ lệch pha; xác định nhanh trạng thái hư hỏng của linh kiện (chập, đứt, rò rỉ, giảm dung lượng).
  • Kỹ năng phân tích mạch thực nghiệm: Lắp ráp mạch trên testboard; đo đạc tham số $V_{BE}, V_{CE}, I_B, I_C$; xác định hệ số khuếch đại điện áp $A_v$ và kiểm chứng sự triệt tiêu hồi tiếp âm dòng điện xoay chiều khi mắc thêm tụ $C_E$.
  • Kỹ năng thiết kế và chế tạo: Chuyển đổi sơ đồ mạch nguyên lý sang sơ đồ mạch in trên môi trường CAD (Proteus 7); thực hiện các công đoạn gia công cơ khí - hóa học để hoàn thiện sản phẩm mạch in thực tế.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm thực nghiệm (experimental learning), trong đó người học giữ vai trò trực tiếp thao tác dưới sự định hướng của giảng viên:

[Khảo sát lý thuyết & Đọc thông số]
       ↓
[Kiểm tra linh kiện nguội qua VOM]
       ↓
[Lắp ráp sơ đồ mạch thực nghiệm]
       ↓
[Đo kiểm số liệu & Quan sát dạng sóng]
       ↓
[Đối chiếu lý thuyết, Tính toán sai số & Kết luận]
  • Hệ thống bài tập đo đạc định lượng: Giáo trình thiết kế các bảng số liệu chuẩn hóa đi kèm từng bài học. Sinh viên bắt buộc phải ghi nhận giới hạn thang đo, giá trị kim chỉ, tính toán kết quả đo thực tế và so sánh trực tiếp với giá trị danh định đọc qua mã vạch hoặc lý thuyết tính toán (ví dụ: bảng so sánh giá trị đọc và đo của 5 điện trở $R_1 - R_5$, bảng đo tham số tĩnh của mạch phân cực transistor).
  • Phân tích dạng sóng trực quan: Các bài thực hành chỉnh lưu và khuếch đại yêu cầu người học vẽ lại dạng sóng thực tế ghi nhận từ ngõ vào và ngõ ra trên máy hiện sóng, xác định giá trị VOLTS/DIV và TIME/DIV tương ứng để giải thích hiện tượng san phẳng điện áp khi gắn tụ lọc hay hiện tượng méo tín hiệu.
  • Quy trình an toàn thiết bị: Giáo trình quy định nghiêm ngặt các quy tắc an toàn khi sử dụng thiết bị đo lường:

    [!WARNING] Tuyệt đối không chọn thang đo điện trở ($\Omega$) hoặc thang đo dòng điện ($\text{mA}$) khi đo vào nguồn điện áp xoay chiều (AC) hoặc một chiều (DC) để tránh làm hỏng cơ cấu đo của đồng hồ vạn năng.

    Khi đo kiểm tra linh kiện trực tiếp trên bo mạch, phải hút rỗng hoặc tách ít nhất một chân của linh kiện ra khỏi mạch in và tiến hành đo nguội (không cấp nguồn cho mạch).

  • Tự học và tự đánh giá: Mỗi bài học đều có các câu hỏi phân tích tham số (ví dụ: xác định linh kiện cần thay đổi để điện áp ngõ ra mạch ổn áp đạt $V_{Rt} = 6.3\text{V}$, tính toán thay đổi điện trở phân cực để điểm $Q$ dịch chuyển về tâm đường tải tĩnh).

Điểm nổi bật và cập nhật

Nội dung giáo trình tập trung vào các giải pháp thực hành mạch kinh điển trong công nghệ kỹ thuật điện - điện tử:

  • Quy chuẩn hóa cách đọc mã linh kiện quốc tế: Cung cấp chi tiết các quy chuẩn mã hóa linh kiện bán dẫn theo hệ thống tiêu chuẩn Nhật Bản (JIS - mã chữ A, B, C, D, H), tiêu chuẩn Mỹ (JEDEC - mã 2N) và tiêu chuẩn Trung Quốc, hỗ trợ kỹ thuật viên nhận diện nhanh loại linh kiện thuận (PNP) hay nghịch (NPN) và dải công suất làm việc.
  • Liên kết đo kiểm linh kiện rời với phân tích mạch ứng dụng: Không chỉ dừng lại ở kiểm tra linh kiện tĩnh, giáo trình tích hợp các bài toán ứng dụng thực tế như mạch cảm biến ánh sáng tự động dùng quang trở CDS kết hợp khóa bán dẫn BJT và Thyristor (SCR 2P4M) điều khiển tải LED.
  • Tích hợp phần mềm thiết kế và quy trình chế tạo PCB: Giáo trình kết hợp công cụ phần mềm Proteus 7 trong chương trình thực hành điện tử cơ bản. Sinh viên được hướng dẫn từ bước xây dựng schematic, chạy layout mạch in đến quy trình gia công mạch bằng phương pháp ủi nhiệt và ăn mòn hóa học, hình thành năng lực tạo ra sản phẩm hoàn chỉnh từ lý thuyết.

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật:

Nhóm đối tượng Phạm vi và Mục đích sử dụng
Sinh viên Đại học & Cao đẳng Sinh viên năm thứ nhất và năm thứ hai chuyên ngành Kỹ thuật Điện, Kỹ thuật Điện tử, Cơ khí và Xây dựng; sử dụng làm tài liệu hướng dẫn thực hành bắt buộc cho học phần Thực hành Điện tử cơ bản (thời lượng 30 tiết).
Giảng viên chuyên ngành Sử dụng làm đề cương bài giảng thực hành, chuẩn hóa biểu mẫu thu thập số liệu thực nghiệm và xây dựng tiêu chí đánh giá kỹ năng phòng thí nghiệm.
Kỹ thuật viên & Người tự học Tài liệu tra cứu phương pháp kiểm tra sống/chết linh kiện rời, nguyên lý chỉnh chuẩn máy hiện sóng (CAL), và quy trình làm mạch in mẫu tại xưởng.

Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Vật lý đại cương (phần Điện - Từ) và Lý thuyết Mạch điện cơ bản (định luật Ohm, định luật Kirchhoff, dòng điện xoay chiều hình sin).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu phục vụ sinh viên hệ Đại học và Cao đẳng khối ngành Kỹ thuật Điện, Kỹ thuật Điện tử và các ngành kỹ thuật liên quan (Cơ khí, Xây dựng) cần trang bị kỹ năng thực hành phần cứng cơ sở.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức cơ sở về dòng điện một chiều, xoay chiều, các định luật cơ bản trong phân tích mạch điện (Ohm, Kirchhoff) và các đại lượng vật lý cơ bản (điện áp, dòng điện, tần số, chu kỳ, pha).

3. Giáo trình có cấu trúc bài giảng phân bổ như thế nào?

Giáo trình được thiết kế với thời lượng chuẩn 30 tiết thực hành chia làm 9 chương, bắt đầu từ kỹ năng đo lường (VOM, Oscilloscope), khảo sát linh kiện thụ động, linh kiện bán dẫn (Diode, BJT, SCR, TRIAC), mạch chức năng (chỉnh lưu, ổn áp, khuếch đại, khóa điện tử) đến thiết kế và chế tạo mạch in (Proteus 7, phương pháp ủi).

4. Quy tắc an toàn quan trọng nhất khi sử dụng thiết bị đo trong giáo trình là gì?

Khi sử dụng đồng hồ vạn năng kim (VOM), tuyệt đối không để nhầm thang đo điện trở hoặc dòng điện khi đo điện áp AC hoặc DC. Khi kiểm tra linh kiện trên bo mạch, phải ngắt nguồn điện và hút hở chân linh kiện trước khi tiến hành đo nguội.

5. Giáo trình có tài liệu thực hành phần mềm nào kèm theo?

Chương 8 của giáo trình hướng dẫn trực tiếp thao tác trên phần mềm CAD điện tử Proteus 7, giúp người học chuyển đổi từ sơ đồ nguyên lý sang sơ đồ mạch in để phục vụ công đoạn gia công mạch in ở Chương 9.

Kết luận

Giáo trình Thực hành Điện tử cơ bản của Trường Đại học Công nghệ Đồng Nai là tài liệu học tập thực hành có tính hệ thống, kết hợp giữa lý thuyết linh kiện, kỹ thuật đo lường thực nghiệm và kỹ năng chế tạo mạch in. Lộ trình học tập 30 tiết được tổ chức chặt chẽ từ thao tác đo đạc cơ bản trên VOM và Oscilloscope, khảo sát mạch bán dẫn ứng dụng, đến hoàn thiện sản phẩm PCB.

Mọi ý kiến đóng góp học thuật và trao đổi chuyên môn về nội dung bài giảng, người học và bạn đọc có thể liên hệ trực tiếp tác giả qua địa chỉ:

  • Tác giả: Nguyễn Thị Hiền – Khoa Điện, Điện tử, Cơ khí và Xây dựng – Trường Đại học Công nghệ Đồng Nai.
  • Email: nguyenthihien@dntu.vn
