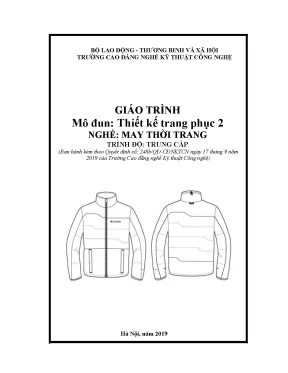

MỞ ĐẦU GIỚI THIỆU MÔ ĐUN THIẾT KẾ ÁO TRANG PHỤC 2 1. Khái quát trọng tâm nội dung của mô đun - Giáo trình cung cấp những kiến thức cơ bản về thiết kế các trang phục: áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo mùa đông. Tuy nhiên, thời trang áo Jacket nam, nữ mùa đông là vô cùng phong phú, đa dạng theo mùa, theo lứa tuổi. Từ các kiểu trang phục này, người học có khả năng phát triển ra nhiều kiểu trang phục Jacket nam, nữ khác đa dạng và phong phú hơn nữa.
- Giáo trình Thiết kế áo trang phục 2 được biên soạn nhằm đáp ứng nhu cầu tài liệu, học tập của giáo viên và sinh viên nghề May thời trang. Phương pháp học tập của mô đun * Học trên lớp với sự hướng dẫn và làm mẫu của giáo viên: + Lý thuyết: - Mô tả được đặc điểm kiểu mẫu của áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo mùa đông. - Xây dựng được phương pháp công thức và thiết kế. - Xác định được một số dạng sai hỏng, nguyên nhân và biện pháp khắc phục.
+ Thực hành: - Xem trình diễn mẫu và quan sát thao tác mẫu của giáo viên. - Học sinh làm thử, nhận xét, đánh giá qua quá trình thao tác. - Học sinh thiết kế, cắt hoàn chỉnh các chi tiết của các sản phẩm: áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo. * Học theo nhóm, thảo luận tự trao đổi: - Ứng dụng các công thức thiết kế vào các số đo cụ thể khác nhau cho các sản phẩm: áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo.
- So sánh đặc điểm kiểu mẫu, cách dựng hình và phương pháp thiết kế các chi tiết của các sản phẩm: áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo. - Cách phòng ngừa cho các dạng sai hỏng khi thiết kế và cắt các sản phẩm: áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo. * Học ở nhà, tự luyện tập các kỹ năng nghiên cứu, tìm hiểu tài liệu: - Các kiến thức, tài liệu liên quan đến bài học phục vụ cho việc thiết kế, cắt hoàn chỉnh các sản phẩm: áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo theo các số đo thực tế khác nhau. - Nghiên cứu đặc điểm kiểu mẫu, số đo, công thức thiết kế phù hợp với thời trang của các sản phẩm: áo gió hai lớp, áo Jacket nam ba lớp dáng thẳng, áo Jacket nữ ba lớp dáng eo.
Giới thiệu tài liệu học tập và tham khảo [1]. Giáo trình thiết kế trang phục 2 – Trường Cao đẳng nghề kinh tế kỹ thuật VINATEX 2009. Võ Phước Tấn – Giáo Trình Thiết kế trang phục 3 – NXB Thống kê 2001.Trần Thủy Bình – Giáo Trình Thiết kế quần áo – NXB Giáo dục 2005. Cao Bích Thuỷ - Giáo trình thiết kế quần âu, sơ mi, váy, đầm liền thân, veston, áo dài - NXB Lao động Xã hội 2008.
9 BÀI 1 THIẾT KẾ ÁO GIÓ HAI LỚP Mã bài: MĐMTT 17-01 Giới thiệu: Mùa hè đến thì những kiểu áo sơ mi nam kết hợp với quần âu, sơ mi nữ kết hợp với quần âu và chân váy, những kiểu váy liền thân. mang phong cách thanh lịch, nữ tính sẽ đem lại cho các bạn trai, bạn gái vẻ đẹp nhẹ nhàng, trẻ trung nơi công sở, trên hè phố. Khi bước vào mùa đông, ngoài những bộ trang phục trên các bạn trai, bạn gái có thể hiện những chiếc quần Jaen, giầy thể thao kết hợp chiếc áo gió nhẹ nhàng với nhiều màu sắc sống động như đỏ, vàng, tím, xanh dương. cùng những điểm nhấn tinh tế tạo nên nét dịu dàng, nữ tính, không chỉ mang lại cho bạn trai, bạn gái vẻ đẹp tự tin, năng động trong mùa đông vời tiết trời se lạnh mà còn thực sự thích hợp mỗi khi tung tăng dạo phố.
Mục tiêu: - Mô tả được đặc điểm, hình dáng của áo gió hai lớp cần thiết kế; - Xác định đúng số đo để tính toán và thiết kế chính xác các chi tiết của áo gió hai lớp trên giấy bìa, trên vải đảm bảo hình dáng, kích thước và yêu cầu kỹ thuật; - Trình bày được công thức và phương pháp thiết kế áo gió hai lớp; - Sử dụng thành thạo, đúng kỹ thuật dụng cụ để cắt chính xác các chi tiết của áo gió hai lớp; - Rèn luyện tính cẩn thận, sáng tạo, chính xác, tác phong công nghiệp và có ý thức tiết kiệm nguyên liệu; - Đảm bảo định mức thời gian và an toàn trong quá trình luyện tập. Nội dung chính: Hình 1.1 – Trang phục áo gió hai lớp 10 1. Đặc điểm kiểu mẫu: Mục tiêu: - Giúp người học hình dung được đặc điểm kiểu mẫu và kết cấu các chi tiết của áo gió hai lớp. Đặc điểm kiểu mẫu: - Là kiểu áo gồm hai lớp: Chính và lót.
- Gấu và cửa tay bo chun đều. - Cổ tầu có lớp bông bên trong. - Thân trước: + Phía dưới có hai túi cơi bổ chéo. + Bên trái phía trên có một túi khóa.
+ Phía trước có khóa chạy dài từ gấu đến cổ áo và có nẹp che khóa. - Thân sau có cầu vai rời. - Phía trong lót áo có một túi cơi tại thân trước bên trái.2 – Bản vẽ mô tả mặt trước, mặt sau sản phẩm 2. Số đo: Mục tiêu: - Giúp người học có cơ sở thiết kế hoàn chỉnh được các chi tiết của áo gió hai lớp.
Số đo: Da = 70 cm Dt = 57 cm Vn = 88 cm Rv = 54 cm Vc = 39 cm Vm = 90 cm CĐ = 10 cm 11 3. Tính toán dựng hình thiết kế các chi tiết Mục tiêu: - Giúp người học thiết kế được hoàn chỉnh lần lượt các chi tiết của áo gió hai lớp. Lần chính (Lần ngoài) 3. Xác định các đường ngang: Gập giấy bìa hoặc vải theo chiều dọc, mặt phải vào trong lấy đủ rộng thân, từ đường gập đó tính các đoạn sau: AE = Da = Sđ dài áo – 6 (Đai áo) = 62cm.
AB = Hạ xuôi vai = 1/10 Rv – 0,5 – 3 (mẹo cổ) = 1,9cm. AD = Hạ nách sau (Hns) = 1/4 Vn + Cđ = 32cm. Từ các điểm vừa xác định kẻ các đường ngang vuông góc vào trong. Vòng cổ, vai con, vòng nách: AA1 = Rộng ngang cổ (Rnc) = 1/6 Vc + 2 = 8,5cm.
A1A2 = Mẹo cổ = 2,5cm (Trung bình). Nối A2A3, Lấy A2A4 = A4A3 Lấy A1A5 = 1/3 A1A4 Vạch vòng cổ từ A → A3 → A5 →A2 theo làn cong trơn đều. BB1 = Rộng vai = 1/2 Sđ Rv = 27cm. Nối A2B1 = Vai con thân sau.
DD1 = Rộng thân sau (Rts) = 1/4 Vn + Cđ = 32cm. DD2 = Rộng bả vai = 1/2 Rv - 1 = 26cm. Nối B1D2 sau đó chia thành 3 phần bằng nhau D2D3 = 1/3 D2B1 Nối D1D3, lấy D1D4 = D4D3 Vẽ vòng nách từ B1 → D3 → D5 → D1 theo làn cong trơn đều. Sườn, gấu áo: EE1 = Rộng ngang gấu thân sau (Rngts) = (Rts) – 1 = 32 – 1 = 31cm.
Nối đường sườn áo D1E1. Bản cầu vai: AC = Bản cầu vai = 14 cm (Có thể từ 13 ÷ 15cm tùy thuộc vào từng thời trang, kiểu dáng sản phẩm). Từ C kẻ vuông góc với AF cắt vòng nách tại C1. Thân trước: Kẻ đường dựng nẹp song song và cách đường mép vải 1,5cm đặt thân sau lên phần giấy bìa hoặc phần vải để cắt thân trước sao cho đường gập sống lưng trùng với đường dựng nẹp.
Sang dấu các đường ngang nách, ngang gấu, riêng đường ngang cổ thấp hơn 1cm Xác định Hạ nách trước = Hạ nách sau – 1cm = 32 – 1 = 31cm. Vòng cổ, vai con: A6A7 = Rộng ngang cổ = 1/6 Vc + 2,5 = 9cm. A7A8 = Sâu cổ = 1/6 Vc + 1 = 7,5cm. Từ A8 kẻ vuông góc ra phía nẹp cắt tại A9 Nối A7A9, lấy A10 là điểm giữa.
Vạch vòng cổ từ A9 → A11 → A7 theo làn cong trơn đều. Kẻ đường hạ xuôi vai song song và cách ngang cổ 1/10 Rv = 5,4cm. A7B2 = Vai con thân trước = Vai con thân sau – 0,3cm. Vòng nách: 13 D6D7 = Rộng tt = Rộng ts = 32cm.
B2B3 = Giảm đầu vai = 1,2cm. Dựng B3D8 vuông góc với D6D7. Chia B3D8 thành ba phần bằng nhau. Lấy D8D9 = 1/3 B3D8 Nối D7D9, lấy D7D10 = D10D9 Nối D8D10, lấy D10D11 = 2/5 D8D10 Vạch vòng nách từ B2 → D9 → D11 → D7 theo làn cong trơn đều.
Sườn, gấu áo: E2E3 = Rộng ngang gấu thân trước = Rộng thân trước – 1 = 32 – 1 = 31cm. Nối đường sườn áo D7E3 E2E4 = Sa gấu = 1cm. Vẽ làn gấu từ E4 đến E3 trơn đều. Túi ngực: H1 cách A6 E4 (Nẹp) = 6cm, cách đường ngang cổ A6A7 = 20cm.
Nối H3H1 = Dài miệng túi. H3H4 = H1H5 Rộng miệng túi = 1cm. Túi dưới: T1 cách sườn áo 7cm, cách làn gấu 10cm T1T2 chếch 600, T1T2 = Dài miệng túi = 16cm. T1T2 vuông góc với T1T3 T1T3 = T2T4 = Bản cơi = A 3cm 3.
Xác định các đường ngang: B1. B Gập giấy bìa hoặc vải theo chiều dọc, mặt phải vào A4 trong, dựa vào đường gập xác định các đoạn sau: Tay áo x 2 AC = Dài tay = Sđ Dt – 6 (Măng sec) = 57 – 6 = 51cm. AB = Hạ mang tay = 9 ÷ 11cm. Từ các điểm vừa xác định kẻ các đường ngang vuông góc vào trong.
Đầu tay: B1A3 = 1/6 AB1 Từ A3A4 = 0,5 ÷ 0,7cm. C1 C 14 Vẽ đầu tay mang sau từ A → A5 → A2 → A3 → B1 theo làn cong đều qua các điểm vừa xác định. Vẽ đầu tay mang trước giảm hơn đầu tay mang sau 1cm tại điểm giữa của đầu tay mang sau theo làn cong đều. Bụng tay: CC1= Rộng cửa tay = 3/4 Rộng bắp tay Nối bụng tay B1C1 3.
Các chi tiết khác: a. Cổ áo: AB = 1/2 Chiều dài bản cổ = 1/2 Vòng cổ thân trước + 1/2 Vòng cổ thân sau + 0,5cm. AC = Rộng bản cổ = 9cm. 1 Cổ áo Vạch đường cong má cổ AB1 B A DD1 (Giảm đầu cổ) = 1cm.
Nẹp áo: Đặt thân trước lên vải để cắt nẹp áo, sang dấu A12 A7 A6 theo mép cắt của thân trước các đường nẹp áo, A10 vòng cổ, vai con, gấu áo. Trên đường vai con lấy A7A12 = 4cm. B2 B3 A8 A11 A9 Trên đường hạ nách lấy D6D12 = 9cm.
