Tổng quan về giáo trình

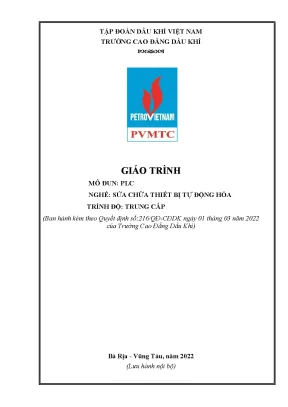

Giáo trình mô đun PLC (Mã mô đun: AUTM55115) là tài liệu đào tạo chuyên môn được ban hành theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Công trình do ThS. Bùi Minh Thảo làm chủ biên, cùng sự tham gia biên soạn của các giảng viên Nguyễn Thái Bảo và Ngô Chí Tùng thuộc Bộ môn Tự động hóa.

Trong chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa trình độ trung cấp và cao đẳng, mô đun này giữ vị trí môn học cơ sở ngành và chuyên môn cốt lõi. Học phần có khối lượng 5 tín chỉ với tổng thời lượng 120 giờ (gồm 30 giờ lý thuyết và 90 giờ thực hành, bài tập, thảo luận). Mô đun được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần tiên quyết: Mạch logic số (AUTM53104), Điện tử cơ bản (AUTM62102), Điện kỹ thuật 1 (ELEI53154), An toàn tự động hóa (AUTM52101) và Hệ thống điều khiển thủy lực - khí nén (AUTM54113).

Mục tiêu học tập của giáo trình được xác định cụ thể theo các nhóm chuẩn đầu ra:

  • Kiến thức (A1): Trình bày nguyên lý, cấu tạo phần cứng của bộ điều khiển lập trình PLC và sơ đồ hệ thống điều khiển; giải thích các nguyên lý tự động hóa công nghiệp; nhận diện và lựa chọn thiết bị ngoại vi phù hợp.
  • Kỹ năng (B1–B4): Thực hiện kết nối thiết bị ngoại vi với PLC; thiết lập cấu hình phần cứng; lập trình điều khiển hệ thống; sử dụng thành thạo phần mềm lập trình và mô phỏng Simatic Step 7.
  • Năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính trung thực, cẩn thận, làm việc độc lập và làm việc nhóm; bảo đảm an toàn điện và bảo quản thiết bị kỹ thuật.

Cấu trúc giáo trình gồm 04 bài học chính, kết hợp lý thuyết và bài tập thực hành ứng dụng, lấy dòng PLC Siemens Simatic S7-300 làm đối tượng giảng dạy trọng tâm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được thiết kế theo trình tự 04 bài học:

  1. Bài 1: Giới thiệu chung về PLC (5 giờ lý thuyết):

    • Lịch sử hình thành và phát triển của thiết bị điều khiển khả trình từ năm 1968–1969 nhằm thay thế hệ thống rơ le cơ khí cồng kềnh trong công nghiệp ô tô.
    • Định nghĩa PLC, phân tích các đặc tính kỹ thuật: kích thước nhỏ gọn, khả năng thay đổi thuật toán điều khiển linh hoạt qua phần mềm, khả năng giao tiếp mở rộng với máy tính và thiết bị ngoại vi.
    • Phân loại các dòng sản phẩm PLC của hãng Siemens: dòng sơ cấp Logo!, dòng trung cấp S7-200, dòng tích hợp thế hệ mới S7-1200 và dòng hiệu năng cao S7-300/S7-400.
    • Tổng quan ứng dụng trong công nghiệp: hệ thống nâng vận chuyển, dây chuyền đóng gói, lắp ráp robot, điều khiển bơm, công nghệ giấy, xi măng, chế biến thực phẩm, điều khiển đèn giao thông và bãi đỗ xe tự động.

  2. Bài 2: Cấu trúc của PLC (40 giờ: 9 lý thuyết, 29 thực hành, 2 kiểm tra):

    • Sơ đồ khối và cấu tạo phần cứng PLC Siemens S7-300: Mô-đun nguồn PS307 (24VDC, 2A/5A/10A); các dòng mô-đun CPU (312IFM, 313, 314, 315-2DP, 316-2DP, 318-2); mô-đun ghép nối mở rộng rack IM (IM360, IM361, IM365).
    • Hệ thống mô-đun tín hiệu SM (Signal Modules): SM321 (ngõ vào số DI 24VDC, 120/230VAC), SM322 (ngõ ra số DO 24VDC, 120/230VAC, Rơle), SM323 (vào/ra số tích hợp), SM331 (ngõ vào tương tự AI độ phân giải 12 bit, 16 bit), SM332 (ngõ ra tương tự AO độ phân giải 12 bit, 16 bit), SM334 (vào/ra tương tự tích hợp).
    • Mô-đun chức năng FM (Function Modules): FM350-1/FM350-2 (đếm xung), FM351/353/354/357-2 (điều khiển định vị), FM352 (cam điện tử), FM355 (điều khiển vòng kín PID).
    • Quy tắc gán slot trên rack (Rack 0 đến Rack 3), quy tắc định địa chỉ I/O số (Ix.y, Qx.y), địa chỉ vùng nhớ (Mx.y) và địa chỉ I/O tương tự (PIW, PQW).
    • Cấu trúc mạng truyền thông công nghiệp: giao tiếp MPI, Profibus-DP và kết nối mạng LAN PLC.

  3. Bài 3: Lập trình PLC (40 giờ: 10 lý thuyết, 29 thực hành, 1 kiểm tra):

    • Hướng dẫn vận hành phần mềm Simatic Step 7 V5.5: tạo project, khai báo cấu hình phần cứng (Hardware Configuration) cho hệ thống 4 trạm PLC và 2 trạm HMI.
    • Các kiểu dữ liệu cơ bản: Boolean (1 bit), Byte (8 bit), Word (16 bit), Int (số nguyên 16 bit: -32767 đến +32767), Double Word (32 bit).
    • Cấu trúc bộ nhớ CPU: Vùng chương trình (khối OB, FB, FC); vùng tham số và ảnh tiến trình (Process Image Input I, Process Image Output Q, cờ nhớ M, bộ định thời T, bộ đếm C, ngoại vi PI/PQ); vùng dữ liệu (khối dữ liệu chung DB, dữ liệu địa phương L).
    • Nguyên lý vòng quét chương trình (scan cycle) và hai phương pháp lập trình: lập trình tuyến tính (trong khối OB1) và lập trình cấu trúc (phân chia module qua FB, FC).
    • Hệ thống tập lệnh cơ bản:
      • Lệnh Bit Logic: Tiếp điểm thường mở, thường đóng, đảo NOT, Set, Reset, khối chốt RS/SR, lệnh bắt sườn xung cạnh lên (POS/P), cạnh xuống (NEG/N).
      • Lệnh Timer: S_PULSE (xung đơn), S_PEXT (xung kéo dài có nhớ), S_ODT (trễ bật không nhớ), S_ODTS (trễ bật có nhớ), S_OFFDT (trễ tắt).
      • Lệnh Counter & Số học: C_UP, C_DOWN, C_UP_DOWN; các lệnh so sánh số nguyên (bằng, khác, lớn hơn, nhỏ hơn); các lệnh tính toán cộng (ADD_I), trừ (SUB_I), nhân (MUL_I), chia lấy nguyên (DIV_I) và lấy dư.

  4. Bài 4: Ứng dụng PLC điều khiển hệ thống (35 giờ: 4 lý thuyết, 29 thực hành, 2 kiểm tra):

    • Lập trình ứng dụng điều khiển hệ thống đèn giao thông ngã tư: phân tích chu trình thời gian, lập bảng địa chỉ I/O, viết chương trình và mô phỏng.
    • Lập trình điều khiển hệ thống khí nén công nghiệp: phân loại xy lanh tác động kép, cơ cấu chấp hành chuyển động tịnh tiến/quay, van điện từ đảo chiều khí nén (3/2, 5/2 loại tác động đơn không duy trì và tác động kép duy trì).
    • Thiết kế hệ thống in nhãn chi tiết bán tự động và khoan lỗ bán tự động: xây dựng sơ đồ hành trình bước, lập bảng địa chỉ, đấu nối mạch van khí nén và viết mã điều khiển trình tự.

Kiến thức nền tảng được xây dựng

  • Nguyên lý kiến trúc bộ điều khiển công nghiệp: Hiểu rõ cơ chế xử lý tuần hoàn theo chu kỳ quét (Scan Cycle), quá trình cập nhật bộ đệm ảnh tiến trình đầu vào (PII) và đầu ra (PIQ).
  • Tổ chức bộ nhớ và quản lý dữ liệu: Cấu trúc phân tầng bộ nhớ theo tiêu chuẩn Siemens Step 7 với các khối chức năng OB, FB, FC, DB, L.
  • Nguyên lý truyền thông công nghiệp: Kiến trúc kết nối phần cứng thông qua mạng cục bộ LAN, giao diện điểm - đa điểm MPI và giao thức truyền thông Profibus-DP với tốc độ truyền dẫn lên đến 12 Mbps.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đấu nối dây tín hiệu giữa thiết bị ngoại vi (nút nhấn, cảm biến, van điện từ, rơle) với các mô-đun SM; cấu hình phần cứng đa trạm trên máy tính.
  • Kỹ năng phân tích (Analytical skills): Phân tích bài toán công nghệ, lập bảng trạng thái, giản đồ thời gian, sơ đồ hành trình bước khí nén và chuyển hóa thành thuật toán logic.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Soạn thảo mã chương trình LAD, biên dịch, phát hiện lỗi, nạp (download) xuống PLC, vận hành kiểm thử hệ thống và giám sát biến trạng thái trực tuyến.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp dạy học tích cực, tích hợp giữa giảng dạy lý thuyết và rèn luyện kỹ năng thực hành trực tiếp tại xưởng:

  • Phương pháp sư phạm: Giảng viên áp dụng phương pháp diễn giảng kết hợp vấn đáp và dạy học giải quyết vấn đề (Problem-Based Learning). Giờ học được tổ chức theo nhóm học tập (8–10 sinh viên/nhóm), mỗi thành viên được phân công nhiệm vụ cụ thể để nghiên cứu và thảo luận chủ đề kỹ thuật trước khi thao tác trên thiết bị thực tế.
  • Hệ thống bài tập và thực hành:
    • Thiết lập cấu hình phần cứng cho hệ thống phân tán gồm 4 trạm PLC S7-300 và 2 trạm màn hình HMI.
    • Viết chương trình điều khiển động cơ khởi động Sao – Tam giác; chương trình điều khiển băng tải tự động đếm 10 sản phẩm và lặp chu kỳ.
    • Lập trình hệ thống đèn giao thông đô thị dựa trên tập lệnh Timer.
    • Thiết kế và vận hành mô hình in nhãn bán tự động, mô hình khoan lỗ chi tiết bán tự động bằng khí nén.
  • Môi trường và trang thiết bị đào tạo:
    • Phòng học tích hợp và phòng thực hành điện - điện tử chuyên môn hóa, trang bị mô hình PLC S7-300, mô hình khí nén.
    • Dụng cụ, thiết bị đo: Máy tính lập trình, máy chiếu, đồng hồ vạn năng VOM, kìm tuốt dây, bộ gá thực hành, cáp nạp MPI/DP/LAN, trang bị bảo hộ lao động (giày cách điện, găng tay cách điện).
    • Phần mềm hỗ trợ: Simatic Step 7 V5.5, phần mềm mô phỏng PLC (S7-PLCSIM), phần mềm mô phỏng mạch khí nén - thủy lực.
  • Quy trình đánh giá kết quả học tập:
    • Kiểm tra thường xuyên: 02 lần (vấn đáp, kiểm tra viết $\le 30$ phút, chấm điểm thao tác bài tập).
    • Kiểm tra định kỳ: 05 bài (gồm 02 bài lý thuyết 45–60 phút và 03 bài thực hành 45–60 phút tương ứng với Bài 2, Bài 3, Bài 4).
    • Thi kết thúc mô đun: Kết hợp trắc nghiệm lý thuyết (45–60 phút) và thực hành tay nghề (60–120 phút).
  • Yêu cầu tự học: Người học phải nghiên cứu trước giáo trình và tài liệu tham khảo trước giờ lên lớp; tham gia tối thiểu 70% thời lượng lý thuyết (nghỉ quá 30% phải học lại); hoàn thành đầy đủ các phiếu học tập và phiếu đánh giá thực hành.

Điểm nổi bật và cập nhật

Tài liệu thể hiện các đặc trưng kỹ thuật và tính cập nhật theo yêu cầu đào tạo nghề hiện đại:

  • Bám sát thực tế sản xuất công nghiệp: Giáo trình được biên soạn trực tiếp bởi đội ngũ giảng viên Trường Cao đẳng Dầu khí (năm 2022), phản ánh các tiêu chuẩn kỹ thuật thực tế tại các nhà máy, xí nghiệp trong ngành năng lượng và sản xuất tự động hóa.
  • Tiếp cận chuyên sâu phần cứng Siemens S7-300: Cung cấp thông số kỹ thuật chi tiết của toàn bộ dải sản phẩm CPU (từ CPU 312 đến 318-2), các dòng mô-đun tín hiệu số/tương tự (SM321, SM322, SM323, SM331, SM332, SM334) và các mô-đun chức năng chuyên dụng FM (FM350, FM351, FM352, FM355).
  • Tích hợp mạng truyền thông công nghiệp và HMI: Không chỉ dừng lại ở các bài toán điều khiển đơn lẻ, giáo trình hướng dẫn thiết lập hệ thống mạng công nghiệp đa trạm (Trạm 1 đến Trạm 4) kết nối qua mạng LAN, MPI và tích hợp giao diện màn hình điều khiển giám sát HMI (HMI 1, HMI 2).
  • Kết hợp điều khiển điện - khí nén: Tích hợp trực tiếp thuật toán logic PLC với hệ thống truyền động khí nén (van điện từ 3/2, 5/2 loại duy trì và không duy trì, xy lanh kép), giải quyết trọn vẹn các bài toán công nghệ in nhãn và gia công khoan lỗ bán tự động theo sơ đồ hành trình bước.

Đối tượng sử dụng giáo trình

  • Sinh viên theo học: Giáo trình được thiết kế chính khóa cho sinh viên hệ trung cấp và cao đẳng nghề Sửa chữa thiết bị tự động hóa (AUTM). Tài liệu cũng phù hợp cho sinh viên các ngành Kỹ thuật Điện, Điện tử công nghiệp, Cơ điện tử và Tự động hóa quá trình sản xuất.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở gồm: Toán kỹ thuật (AUTM52023), An toàn tự động hóa (AUTM52101), Điện kỹ thuật 1 (ELEI53154), Điện tử cơ bản (AUTM62102), Mạch logic số (AUTM53104), Đấu nối dây (AUTM52112) và Hệ thống điều khiển thủy lực - khí nén (AUTM54113).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chuẩn, căn cứ biên soạn giáo án lý thuyết, giáo án tích hợp, phiếu thực hành và ngân hàng đề kiểm tra định kỳ/thi kết thúc mô đun.
  • Cán bộ kỹ thuật và tự học: Là tài liệu tra cứu kỹ thuật cho kỹ thuật viên bảo trì, sửa chữa tủ điện điều khiển PLC S7-300 và mạng công nghiệp tại các cơ sở sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu phục vụ sinh viên hệ trung cấp và cao đẳng nghề Sửa chữa thiết bị tự động hóa, cùng các kỹ thuật viên vận hành, bảo dưỡng hệ thống điều khiển tự động trong các nhà máy công nghiệp.

2. Cần trang bị những kiến thức nền tảng nào trước khi học mô đun này?
Người học cần nắm vững kiến thức về đại số logic, linh kiện bán dẫn, mạch điện tử cơ bản, khí cụ điện, an toàn lao động và nguyên lý hoạt động của các cơ cấu chấp hành khí nén.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết điều khiển tự động khác?
Giáo trình phân bổ thời lượng thực hành chiếm 75% (90/120 giờ), tập trung hướng dẫn thao tác chi tiết trên phần mềm Simatic Step 7 V5.5, cấu hình phần cứng S7-300 thực tế, thiết lập mạng truyền thông HMI và ứng dụng trực tiếp trên hệ thống cơ - điện - khí nén.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?
Sinh viên cần đọc trước nội dung từng bài, tự giải các bài tập logic, phân tích giản đồ thời gian của Timer/Counter, kết hợp sử dụng các phần mềm mô phỏng (S7-PLCSIM, mô phỏng khí nén) để kiểm tra thuật toán trước khi thực hành đấu nối trên phần cứng thật.

5. Giáo trình sử dụng các nguồn tài liệu tham khảo chính nào?
Tài liệu được xây dựng dựa trên các nguồn tham khảo chuẩn gồm:

  • Thiết kế và lập trình PLC – Trần Thế San, Nguyễn Ngọc Phương (Trường ĐH Sư phạm Kỹ thuật TP.HCM, NXB Khoa học và Kỹ thuật, 2016).
  • Điều Khiển Logic Lập trình – Tăng Văn Mùi, Nguyễn Tiến Dũng (Trường ĐH Sư phạm Kỹ thuật TP.HCM, NXB Khoa học và Kỹ thuật, 2016).
  • SIMATIC's Manual – Tài liệu hướng dẫn kỹ thuật của Hãng Siemens.

Kết luận

Giáo trình Mô đun: PLC (Mã: AUTM55115) của Trường Cao đẳng Dầu khí cung cấp một hệ thống tri thức hoàn chỉnh và thực tế về kỹ thuật điều khiển khả trình công nghiệp. Nội dung giáo trình dẫn dắt người học theo lộ trình rõ ràng: từ nhận diện phần cứng, cấu trúc bộ nhớ, phương pháp định địa chỉ I/O của dòng PLC Siemens S7-300, đến kỹ năng lập trình các tập lệnh Logic, Timer, Counter, Số học trên phần mềm Simatic Step 7 và triển khai các hệ thống điều khiển tự động tích hợp khí nén, mạng HMI. Đây là học liệu kỹ thuật nền tảng cho việc hình thành năng lực thực hành nghề nghiệp trong lĩnh vực bảo trì và sửa chữa thiết bị tự động hóa.
