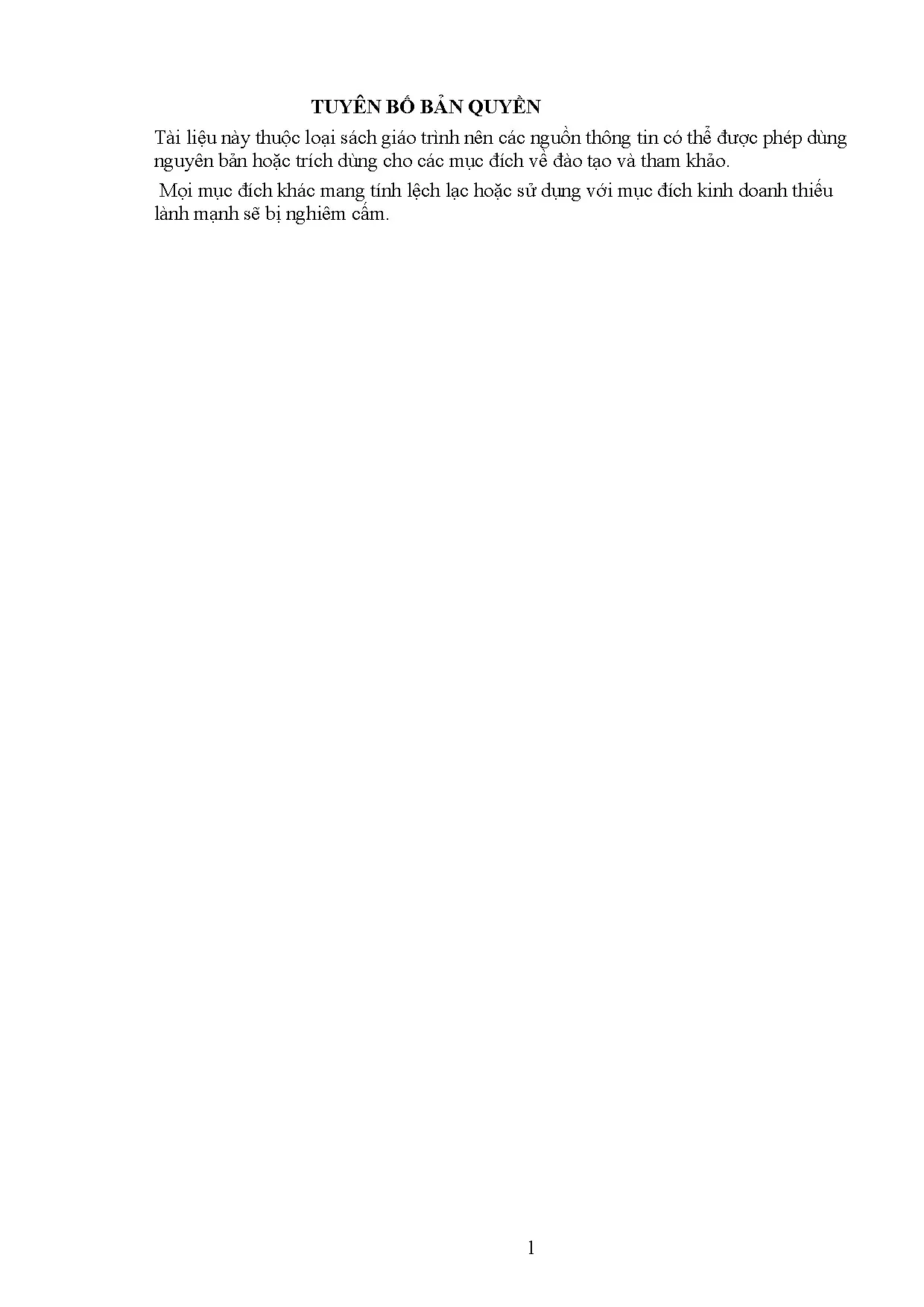

TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Phay, bào rãnh chốt đuôi én rãnh chữ T là một trong những mô đun chuyên ngành của nghề Cắt gọt kim loại được biên soạn dựa theo chương trình đào tạo chất lượng cao đã xây dựng và ban hành năm 2021 của trường Cao đẳng nghề Cần Thơ dành cho nghề Cắt gọt kim loại hệ Cao đẳng (Liên thông). Giáo trình được biên soạn làm tài liệu học tập, giảng dạy nên giáo trình đã được xây dựng ở mức độ đơn giản và dễ hiểu, trong mỗi bài học đều có ví dụ và bài tập tương ứng để áp dụng và làm sáng tỏ phần lý thuyết.
Khi biên soạn, nhóm biên soạn đã dựa trên kinh nghiệm thực tế giảng dạy, tham khảo đồng nghiệp, tham khảo các giáo trình hiện có và cập nhật những kiến thức mới có liên quan để phù hợp với nội dung chương trình đào tạo và phù hợp với mục tiêu đào tạo, nội dung được biên soạn gắn với nhu cầu thực tế. Nội dung giáo trình được biên soạn với lượng thời gian đào tạo 45 giờ gồm có: Bài 1 MĐ13-01: Dao Bào Rãnh, Mài Dao Bào Rãnh Bài 2 MĐ13-02: Các Loại Dao Phay Góc Bài 3 MĐ13-03: Phay Rãnh Bào Rãnh Bài 4 MĐ13-04: Phay Rãnh Chốt Đuôi Én Bài 5 MĐ13-05: Bào Rãnh Chốt Đuôi Én Bài 6 MĐ13-06: Phay Rãnh Chư T Bài 7 MĐ13-07: Bào Rãnh Chữ T Mặc dầu có rất nhiều cố gắng, nhưng không tránh khỏi những khiếm khuyết, rất mong nhận được sự đóng góp ý kiến của độc giả để giáo trình được hoàn thiện hơn. Xin chân thành cảm ơn! Cần Thơ, ngày 15 tháng 12 năm 2021 Tham gia biên soạn 1.Chủ biên: Lê Hoàng Lộc 2. : Võ Thanh Giang 2 MỤC LỤC Trang MỤC LỤC.
3 GIÁO TRÌNH MÔ ĐUN. DAO BÀO RÃNH, MÀI DAO BÀO RÃNH. Cấu tạo của dao bào. các thông số hình học của dao bào rãnh góc ở trạng thái tĩnh.
Sự thay đổi thông số hình học của dao bào khi gá dao. Ảnh hưởng của các thông số hình học của dao bào đến quá trình cắt. Mài dao bào. Vệ sinh công nghiệp.
Bài Tập thực hành. 14 BÀI 2: CÁC LOẠI DAO PHAY GÓC. Cấu tạo của các loại dao phay mặt phẳng. Ảnh hưởng của các thông số hình học của dao phay đến quá trình cắt.
Bài tập thực hành. 18 BÀI 3: PHAY RÃNH BÀO RÃNH. Phương pháp phay rãnh. Phay rãnh thông suốt.
Phay rãnh then. Phương pháp bào rãnh suốt. Các dạng sai hỏng, nguyên nhân và biện pháp khắc phục. Lập trình tự các bước bào rãnh:.
Bài tập thực hành. 43 Bài 4: PHAY RÃNH CHỐT ĐUÔI ÉN. Phương pháp phay rãnh đuôi én. Phay rãnh đuôi én.
Phay chốt (bậc) đuôi én. một số lưu ý khi phay rãnh, chốt đuôi én. Bài tập thực hành. 52 BÀI 5: BÀO RÃNH CHỐT ĐUÔI ÉN.
Các điều kiện kỹ thuật khi bào rãnh, chốt đuôi én. Phương pháp bào rãnh đuôi én. Phương pháp bào chốt đuôi én. Các dạng sai hỏng nguyên nhân và biện pháp khắc phục rãnh chốt đuôi én:.
Lập trình tự các bước bào rãnh, chốt đuôi én. Bài tập thực hành. 64 BÀI 6: PHAY RÃNH CHƯ T. Những yêu cầu kỹ thuật của rãnh chữ T.
Phương pháp phay rãnh chữ T. Phương pháp phay rãnh chữ T thẳng:. Phay rãnh chữ T vòng:. Những dạng sai hỏng, nguyên nhân và cách khắc phục.
Lập trình tự các bước phay rãnh T. Bài tập thực hành. 88 Bài 7: BÀO RÃNH CHỮ T. Các yêu cầu kỹ thuật của bào rãnh chữ T.
Phương pháp bào rãnh chữ T. Các dạng sai hỏng và phương pháp khắc phục. Lập trình tự các bước bào rãnh chữ T. Bài tập thực hành.
101 TÀI LIỆU THAM KHẢO .103 4 GIÁO TRÌNH MÔ ĐUN Tên mô đun:PHAY BÀO RÃNH CHỐT ĐUÔI ÉN, RÃNH CHỮ T Mã số mô đun: MĐ-13 Vị trí, tính chất cảu mô đun: -Vị trí: Là mô đun tiên quyết về phay bào để có thể học tiếp các mô đun sau. Học sinh đã học xong các mô đun MH: Vẽ kỹ thuật, MĐ Autocad, MH: Dung sai – Đo lường kỹ thuật, MH: Vật liệu cơ khí, MH: Kỹ thuật an toàn – Môi trường công nghiệp. -Tính chất: + Mô đun phay bào rãnh, chốt đuôi én, rãnh chữ T là mô đun bắt buộc thuộc các môn học và mô đun chuyên nghề. + Là mô đun tạo điều kiện cho sinh viên thực hiện các phương pháp gia công rãnh khác nhau, cách lựa chọn dụng cụ cắt và dụng cụ đo phù hợp cho từng phương pháp gia công.
Mục tiêu của mô đun: - Về kiến thức: Trình bày được các các thông số hình học của dao bào rãnh, chốt đuôi én., rãnh chữ T Trình bày được các các thông số hình học của dao phay rãnh, dao phay rãnh đuôi én, rãnh chữ T Nhận dạng được các bề mặt, lưỡi cắt, thông số hình học của dao bào, dao phay rãnh, dao phay rãnh đuôi én., rãnh chữ T. Về kỹ năng: Mài được dao bào rãnh, cắt đứt đạt độ nhám Ra1.25, lưỡi cắt thẳng, đúng góc độ, đúng yêu cầu kỹ thuật, đúng thời gian qui định, đảm bảo an toàn tuyệt đối cho người và máy. Trình bày được yêu cầu kỹ thuật khi phay, bào rãnh, , chốt đuôi én., rãnh chữ T Vận hành thành thạo máy phay, bào để gia công rãnh, , chốt đuôi én., rãnh chữ T, đúng qui trình qui phạm, đạt cấp chính xác 8-10, độ nhám cấp 4-5, đạt yêu cầu kỹ thuật, đúng thời gian qui định, đảm bảo an toàn cho người và máy. Giải thích được các dạng sai hỏng, nguyên nhân và cách khắc phục.
Về năng lực tự chủ và tráchànhiệm: Hình thành tư duy khoa học, phát triển năng lực làm việc theo nhóm Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực sáng tạo trong học tập. 5 Nôi dung của mô đun T Tên Các Bài Trong Mô Đun Thời Gian (Giờ) T Thực Lý Hành, Kiể Tổn Thuy Thảo m g Số ết Luận, Tra Bài Tập 1 BÀI 1. DAO BÀO RÃNH, MÀI DAO BÀO 4 2 2 0 RÃNH 1. Cấu tạo của dao bào.
các thông số hình học của dao bào rãnh góc ở trạng thái tĩnh. Sự thay đổi thông số hình học của dao bào khi 1 gá dao. Ảnh hưởng của các thông số hình học của dao 1 bào đến quá trình cắt. Mài dao bào.
Vệ sinh công nghiệp. Bài Tập thực hành. 2 BÀI 2: CÁC LOẠI DAO PHAY GÓC. Cấu tạo của các loại dao phay mặt phẳng.
Ảnh hưởng của các thông số hình học của dao 1 phay đến quá trình cắt. Bài tập thực hành 0,5 4 3 BÀI 3: PHAY RÃNH BÀO RÃNH 4 2 2 0 1. Phương pháp phay rãnh. Phay rãnh thông suốt.
Phay rãnh then. Phương pháp bào rãnh suốt. Các dạng sai hỏng, nguyên nhân và biện pháp 0,5 khắc phục. Lập trình tự các bước bào rãnh:.
Bài tập thực hành 6 4 Bài 4: PHAY RÃNH CHỐT ĐUÔI ÉN 8 2 5 1 1. Phương pháp phay rãnh đuôi én. Phay rãnh đuôi én. Phay chốt (bậc) đuôi én.
một số lưu ý khi phay rãnh, chốt đuôi én. Bài tập thực hành 5 BÀI 5: BÀO RÃNH CHỐT ĐUÔI ÉN 8 3 4 1 1. Các điều kiện kỹ thuật khi bào rãnh, chốt đuôi 1 én. Phương pháp bào rãnh đuôi én.
Phương pháp bào chốt đuôi én. Các dạng sai hỏng nguyên nhân và biện pháp khắc phục rãnh chốt đuôi én:. Lập trình tự các bước bào rãnh, chốt đuôi én. Bài tập thực hành.
3 1 6 BÀI 6: PHAY RÃNH CHỮ T. Những yêu cầu kỹ thuật của rãnh chữ T. Phương pháp phay rãnh chữ T. Phương pháp phay rãnh chữ T thẳng:.
Phay rãnh chữ T vòng:. Những dạng sai hỏng, nguyên nhân và cách khắc phục. Lập trình tự các bước phay rãnh T. Bài tập thực hành.
1 7 Bài 7: BÀO RÃNH CHỮ T 9 2 7 1. Các yêu cầu kỹ thuật của bào rãnh chữ T. Phương pháp bào rãnh chữ T. Các dạng sai hỏng và phương pháp khắc phục.
Lập trình tự các bước bào rãnh chữ T. Bài tập thực hành. DAO BÀO RÃNH, MÀI DAO BÀO RÃNH Mã bài: MĐ13-1 Giới thiệu: Dao bào góc là một loại dụng cụ cắt gọt kim loại trên máy bào. Cấu tạo của dao bào thường có 2 phần: phần cắt gọt và phần thân dao.
Các thông số hình học của dao sẽ được trình bày trong nội dung bài một Mục tiêu: + Trình bày được các yếu tố cơ bản dao bào góc, đặc điểm của các lưỡi cắt, các thông số hình học của dao bào góc. + Nhận dạng được các bề mặt, lưỡi cắt, thông số hình học của dao bào góc. + Mài được dao bào góc đạt lưỡi cắt thẳng, đúng góc độ, đúng yêu cầu kỹ thuật, đúng thời gian qui định, đảm bảo an toàn tuyệt đối cho người và máy. + Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực trong học tập.
Cấu tạo của dao bào. Vật liệu làm dao bào. Dao bào thường có hai bộ phận: phần lưỡi cắt và phần thân dao. Phần lưỡi cắt thường làm bằng mảnh thép gió (P9 hoặc P18) hoặc bằng mảnh hợp kim cứng như BK6, BK8, T15K6.Phần thân dao được làm bằng thép C45 hoặc Ct3.
Ngoài ra trong các trường hợp đặc biệt phần lưỡi cắt và thân dao làm cùng một vật liệu. Các loại dao bào Khi gia công rãnh các loại dao bào thường dùng để gia công là: - Dao bào góc ( hình.): Dao bào góc, có hai loại cán cong hoặc cán thẳng. + Dao bào cán thẳng thường ít sử dụng vì khi cắt thường cán dao cong ăn lẹm xuống bề mặt đã gia công. Tuy nhiên loại dao này thuận tiện trong việc chế tạo.1: Góc nghiêng khi gá dao bào rãnh đuôi én + Dao bào cán cong thường được sử dụng nhiều vì trong quá trình cắt gọt mũi dao không ăn lẹm xuống bề mặt đã gia công.
Tuy nhiên loại dao bào cán cong việc chế tạo khó khăn hơn rất nhiều. các thông số hình học của dao bào rãnh góc ở trạng thái tĩnh 2.
