Giáo trình lắp ráp và cài đặt máy tính - Trường Cao đẳng Kỹ thuật Công nghệ BR-VT

Giáo trình chi tiết lắp ráp và cài đặt máy tính cho ngành Kỹ thuật máy tính. Nắm vững kỹ năng phần cứng, lắp ráp, cài đặt OS và bảo dưỡng hệ thống.

• Tác giả: Phạm Đình Trịnh
• Trường học: Trường Cao Đẳng Kỹ Thuật Công Nghệ Bà Rịa – Vũng Tàu
• Chuyên ngành: Kỹ thuật lắp ráp và sửa chữa máy tính
• Đề tài: Lắp ráp và cài đặt máy tính
• Loại tài liệu: Giáo trình mô đun
• Năm xuất bản: 2020
• Địa điểm: Bà Rịa – Vũng Tàu

Tóm tắt

I. Tổng quan về giáo trình mô đun lắp ráp và cài đặt máy tính trình độ trung cấp

Giáo trình mô đun Lắp ráp và cài đặt máy tính thuộc nghề Kỹ thuật lắp ráp và sửa chữa máy tính trình độ trung cấp được Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu biên soạn năm 2020. Tài liệu này phục vụ giảng dạy và học tập nội bộ trong nhà trường, hướng đến sinh viên khoa Công nghệ thông tin. Giáo trình xây dựng trên cơ sở Chương trình khung đào tạo nghề đã được Hiệu trưởng phê duyệt. Nội dung bao gồm 10 bài học từ lý thuyết đến thực hành, bao quát toàn bộ quy trình lắp ráp phần cứng, cài đặt hệ điều hành, trình điều khiển, phần mềm ứng dụng cùng các kỹ năng bảo trì, sao lưu và phục hồi hệ thống. Nguyên tắc biên soạn chú trọng tính định hướng thị trường lao động, tính hệ thống khoa học, tính ổn định và linh hoạt, hướng tới liên thông với chuẩn đào tạo nghề khu vực và thế giới. Phương pháp dạy học đổi mới kết hợp lý thuyết và thực hành giúp người học nắm vững kiến thức nền tảng đồng thời phát triển kỹ năng nghề nghiệp thực tế.

1.1. Mục tiêu đào tạo của giáo trình lắp ráp máy tính

Giáo trình nhằm tạo điều kiện thuận lợi cho sinh viên tiếp thu kiến thức liên quan đến lắp ráp và cài đặt máy tính. Mục tiêu chính bao gồm: giúp người học nhận biết các thành phần cơ bản của máy tính, thực hành lắp ráp linh kiện phần cứng đúng kỹ thuật, thiết lập thông số CMOS và cài đặt mật khẩu bảo vệ. Bên cạnh đó, sinh viên được trang bị kỹ năng cài đặt hệ điều hành, trình điều khiển và phần mềm ứng dụng. Giáo trình cũng hướng dẫn quy trình sao lưu và phục hồi hệ điều hành cùng kỹ năng bảo trì máy tính định kỳ. Phương pháp giảng dạy kết hợp lý thuyết với thực hành, xây dựng theo hướng mở với kiến thức rộng và tính ứng dụng cao.

1.2. Cấu trúc nội dung 10 bài học trong giáo trình

Nội dung giáo trình được chia thành 10 bài học có hệ thống. Bài 1 giới thiệu các thành phần cơ bản của máy tính bao gồm bo mạch chủ, CPU, RAM, ổ cứng và các linh kiện khác. Bài 2 và 3 hướng dẫn lắp đặt RAM, CPU, bo mạch chủ, nguồn điện, ổ cứng, CD-ROM và card mở rộng. Bài 4 trình bày thiết lập thông số và cài đặt mật khẩu CMOS. Bài 5, 6, 7 tập trung vào cài đặt hệ điều hành, trình điều khiển và phần mềm ứng dụng. Bài 8 và 9 hướng dẫn sao lưu và phục hồi hệ điều hành. Bài 10 đề cập đến bảo trì máy tính định kỳ. Cấu trúc này đảm bảo người học tiến bộ từ cơ bản đến nâng cao.

II. Phân tích nội dung cài đặt phần cứng và các vấn đề thường gặp

Quá trình cài đặt phần cứng máy tính đòi hỏi sự chính xác và hiểu biết kỹ thuật sâu về từng linh kiện. Giáo trình phân tích chi tiết các loại RAM phổ biến hiện nay bao gồm SDR-SDRAM, DDR-SDRAM, DDR2-SDRAM, DDR3-SDRAM và RAMBUS. Mỗi loại RAM có đặc điểm riêng về tốc độ bus, băng thông và số chân cắm. DDR-SDRAM sử dụng kỹ thuật Double Pump để truyền 2 bit dữ liệu trong một xung nhịp, tăng gấp đôi hiệu suất so với SDR. DDR2 và DDR3 tiếp tục cải tiến với tốc độ clock cao hơn và dung lượng lớn hơn. Các vấn đề thường gặp khi lắp ráp bao gồm: lắp sai hướng linh kiện, không bôi keo tản nhiệt đúng cách cho CPU, quên cắm dây nguồn cho quạt CPU dẫn đến quá nhiệt. Việc nhận biết đúng socket của CPU trên bo mạch chủ cũng là thách thức lớn vì mỗi thế hệ CPU sử dụng socket khác nhau với số chân và cấu hình riêng biệt.

2.1. Các loại RAM và cách phân loại theo tốc độ bus

RAM được phân loại thành nhiều thế hệ với đặc điểm kỹ thuật khác nhau. SDR-SDRAM gồm PC-66 (66 MHz), PC-100 (100 MHz) và PC-133 (133 MHz). DDR-SDRAM có DDR-200 (PC-1600, 1600 MB/s), DDR-266 (PC-2100, 2100 MB/s), DDR-333 (PC-2700, 2667 MB/s) và DDR-400 (PC-3200, 3200 MB/s). DDR2-SDRAM bắt đầu từ DDR2-400 (PC2-3200) đến DDR2-800 (PC2-6400). DDR3-SDRAM bao gồm DDR3-1066 (PC3-8500) và DDR3-1333 trở lên. Module DDR và DDR2/DDR3 đều có 240 pin nhưng không tương thích ngược. RAMBUS là loại RAM tốc độ cao từ 400–800 MHz nhưng bus width chỉ 16 bit. Việc lựa chọn RAM đúng loại và tương thích với bo mạch chủ là yếu tố quan trọng đảm bảo hệ thống hoạt động ổn định.

2.2. Kỹ thuật lắp đặt CPU và quạt tản nhiệt đúng cách

Lắp đặt CPU đòi hỏi sự chính xác tuyệt đối để tránh hư hỏng linh kiện đắt tiền. Trước khi lắp, phải xác định đúng socket trên bo mạch chủ tương ứng với CPU. Khi đặt CPU vào socket, cần căn chỉnh chốt và điểm đánh dấu trên CPU với socket, đảm bảo CPU tiếp xúc hoàn toàn. Bước tiếp theo là bôi keo tản nhiệt lên bề mặt CPU với lượng mỏng vừa phải, phủ đều toàn bộ diện tích. Lắp quạt CPU yêu cầu căn chỉnh 4 chốt đẩy trùng khớp với 4 lỗ trên mainboard, nhấn lần lượt theo đường chéo cho đến khi nghe tiếng tách. Cuối cùng phải cắm dây cấp nguồn cho quạt vào chân cắm tương ứng trên mainboard. Quên bước này sẽ gây quá nhiệt nghiêm trọng, làm hỏng CPU và ảnh hưởng đến toàn bộ hệ thống.

III. Phương pháp học tập hiệu quả với giáo trình lắp ráp và cài đặt máy tính

Học tập hiệu quả với giáo trình lắp ráp và cài đặt máy tính đòi hỏi phương pháp khoa học kết hợp lý thuyết và thực hành. Người học nên bắt đầu bằng việc đọc kỹ phần lý thuyết trong mỗi bài để hiểu nguyên lý hoạt động của từng linh kiện và quy trình cài đặt. Tiếp theo, thực hành trên máy tính thật hoặc mô hình mô phỏng để củng cố kiến thức. Giáo trình được biên soạn theo hướng mở, khuyến khích sinh viên tìm tòi thêm tài liệu tham khảo từ nhiều nguồn khác nhau. Việc ghi chép sổ tay kỹ thuật giúp lưu lại các thông số quan trọng như loại socket CPU, loại RAM tương thích, thứ tự cài đặt driver. Thực hành thường xuyên với nhiều cấu hình máy tính khác nhau giúp nâng cao kỹ năng xử lý tình huống. Nhóm học tập thảo luận và chia sẻ kinh nghiệm thực tế cũng là phương pháp hiệu quả. Giáo viên đóng vai trò hướng dẫn và giải đáp thắc mắc, hỗ trợ sinh viên vượt qua các khó khăn trong quá trình thực hành lắp ráp và cài đặt.

3.1. Quy trình thực hành lắp ráp máy tính từ cơ bản đến nâng cao

Quy trình thực hành lắp ráp máy tính theo giáo trình gồm nhiều bước tuần tự. Bắt đầu bằng việc chuẩn bị linh kiện và dụng cụ cần thiết, kiểm tra tính tương thích giữa các thành phần. Bước đầu tiên là lắp CPU vào socket trên bo mạch chủ, bôi keo tản nhiệt và gắn quạt làm mát. Tiếp theo lắp thanh RAM vào khe cắm tương ứng, chú ý hướng và lực nhấn phù hợp. Lắp bo mạch chủ vào thùng máy, kết nối dây nguồn và các đầu nối front panel. Sau đó lắp ổ cứng, ổ CD-ROM và card mở rộng vào vị trí quy định. Thiết lập thông số CMOS, cài đặt mật khẩu bảo vệ. Cuối cùng cài đặt hệ điều hành, trình điều khiển và phần mềm ứng dụng. Mỗi bước cần kiểm tra kỹ trước khi chuyển sang bước tiếp theo để đảm bảo hệ thống hoạt động ổn định.

3.2. Kỹ năng cài đặt hệ điều hành và bảo trì phần mềm

Cài đặt hệ điều hành là bước quan trọng sau khi hoàn tất lắp ráp phần cứng. Giáo trình hướng dẫn quy trình từ thiết lập BIOS, phân vùng ổ đĩa đến cài đặt hệ điều hành Windows. Sau khi cài xong hệ điều hành, cần cài đặt trình điều khiển cho từng linh kiện bao gồm driver chipset, card đồ họa, card mạng và thiết bị ngoại vi. Tiếp theo là cài đặt phần mềm ứng dụng phục vụ công việc và học tập. Kỹ năng sao lưu hệ điều hành giúp người dùng khôi phục nhanh chóng khi gặp sự cố. Bảo trì phần mềm bao gồm cập nhật hệ điều hành, quét virus định kỳ, dọn dẹp file rác và tối ưu hóa hiệu suất. Việc thành thạo các kỹ năng này giúp sinh viên tự tin xử lý các tình huống thực tế trong nghề nghiệp sau này.

IV. Kết luận và ứng dụng thực tế của giáo trình kỹ thuật lắp ráp máy tính

Giáo trình mô đun Lắp ráp và cài đặt máy tính của Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu là tài liệu đào tạo chất lượng cho nghề Kỹ thuật lắp ráp và sửa chữa máy tính trình độ trung cấp. Nội dung giáo trình bao quát toàn diện từ kiến thức nền tảng về linh kiện máy tính đến kỹ năng thực hành lắp ráp, cài đặt và bảo trì hệ thống. Phương pháp biên soạn theo hướng mở với tính ứng dụng cao giúp sinh viên dễ dàng tiếp cận và vận dụng kiến thức vào thực tế công việc. Giáo trình đáp ứng yêu cầu đào tạo nghề theo chuẩn khu vực và thế giới, tạo nền tảng vững chắc cho người học liên thông lên trình độ cao hơn. Ứng dụng thực tế của giáo trình rộng rãi trong nhiều lĩnh vực: kỹ thuật viên tại các cửa hàng máy tính, nhân viên IT tại doanh nghiệp, giảng viên dạy nghề và tư vấn kỹ thuật công nghệ thông tin. Kiến thức từ giáo trình cũng hỗ trợ người học tự sửa chữa và nâng cấp máy tính cá nhân hiệu quả.

4.1. Cơ hội nghề nghiệp sau khi hoàn thành khóa học

Hoàn thành giáo trình Lắp ráp và cài đặt máy tính mở ra nhiều cơ hội nghề nghiệp hấp dẫn. Sinh viên có thể làm việc tại các cửa hàng kinh doanh máy tính với vai trò kỹ thuật viên lắp ráp và bảo hành. Các doanh nghiệp vừa và nhỏ thường tuyển dụng nhân viên IT chịu trách nhiệm quản trị hệ thống máy tính nội bộ. Dịch vụ sửa chữa máy tính tại nhà cũng là hướng đi tiềm năng với nhu cầu ngày càng tăng. Người học có thể tiếp tục liên thông lên cao đẳng, đại học để nâng cao trình độ chuyên môn. Ngoài ra, kiến thức về phần cứng và phần mềm máy tính hỗ trợ hiệu quả cho các lĩnh vực liên quan như mạng máy tính, an ninh mạng và phát triển phần mềm. Giáo trình tạo nền tảng vững chắc để người học thích ứng nhanh với sự phát triển công nghệ.

4.2. Ý nghĩa của giáo trình trong đào tạo nghề kỹ thuật công nghệ

Giáo trình mang ý nghĩa quan trọng trong hệ thống đào tạo nghề kỹ thuật công nghệ tại Việt Nam. Được biên soạn dựa trên Chương trình khung đào tạo nghề đã được phê duyệt, giáo trình đảm bảo tính chuẩn hóa và hệ thống trong nội dung giảng dạy. Phương pháp kết hợp lý thuyết và thực hành giúp người học phát triển toàn diện cả kiến thức lẫn kỹ năng nghề nghiệp. Giáo trình cập nhật các công nghệ mới nhất như DDR3-SDRAM, các loại socket CPU hiện đại đáp ứng yêu cầu thị trường lao động. Tính định hướng thực tế giúp sinh viên ra trường có thể làm việc ngay mà không cần đào tạo lại. Ban biên soạn luôn tiếp nhận ý kiến đóng góp để hoàn thiện nội dung, đảm bảo giáo trình luôn phù hợp với sự phát triển nhanh chóng của ngành công nghệ thông tin và phần cứng máy tính.

Nội dung chính

Tổng quan về giáo trình

Giáo trình mô đun: Lắp ráp và cài đặt máy tính (Mã mô đun: MĐ 16) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Kỹ thuật sửa chữa và lắp ráp máy tính ở trình độ Trung cấp, do Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu ban hành năm 2020. Tác giả biên soạn giáo trình là giáo viên Phạm Đình Trịnh thuộc Khoa Công nghệ thông tin.

Về vị trí trong chương trình đào tạo, mô đun MĐ 16 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở của ngành. Đây là mô đun chuyên môn nghề mang tính chất bắt buộc, cung cấp các kiến thức cơ sở và kỹ năng nền tảng liên quan trực tiếp đến phần cứng, quy trình lắp ráp, thiết lập thông số hệ thống, cài đặt phần mềm và quy trình bảo dưỡng máy tính để bàn (PC).

Mô đun có tổng thời lượng 75 giờ, trong đó lý thuyết chiếm 15 giờ, thực hành và bài tập thảo luận chiếm 56 giờ, thời gian kiểm tra định kỳ là 4 giờ. Tỷ trọng thực hành chiếm gần 75% tổng thời lượng nhằm chuẩn hóa kỹ năng thao tác thực tế cho học viên.

Mục tiêu học tập của giáo trình hướng đến ba chuẩn đầu ra chính:

• Kiến thức: Mô tả được cấu trúc tổng quan của hệ thống máy vi tính; giải thích chức năng của các linh kiện phần cứng chính như bo mạch chủ (mainboard), bộ vi xử lý (CPU), bộ nhớ RAM, ổ đĩa cứng, bộ nguồn (PSU); trình bày đúng quy trình lắp ráp, cài đặt hệ điều hành, cấu hình CMOS, sao lưu dữ liệu và bảo trì phần cứng.
• Kỹ năng: Lựa chọn cấu hình linh kiện tương thích đáp ứng yêu cầu công việc cụ thể (văn phòng, đồ họa, chơi game); thực hiện đúng kỹ thuật lắp ráp hoàn chỉnh một máy tính để bàn; cấu hình BIOS/CMOS, phân vùng ổ đĩa, cài đặt hệ điều hành và trình điều khiển (driver); phục hồi hệ thống khi phát sinh sự cố; thực hiện quy trình bảo trì phòng máy.
• Năng lực tự chủ và trách nhiệm: Hình thành thói quen cẩn thận, tuân thủ quy chuẩn an toàn điện và an toàn tĩnh điện (ESD); có năng lực làm việc độc lập hoặc phối hợp nhóm trong môi trường kỹ thuật.

Cấu trúc giáo trình gồm 10 bài học được thiết kế theo hướng mở, chú trọng tính liên thông, bám sát khung chuẩn đào tạo nghề và đáp ứng các yêu cầu kỹ thuật thực tế của thị trường lao động.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình phân bổ qua 10 bài học với tính logic chặt chẽ từ nhận diện linh kiện, thao tác phần cứng đến cấu hình phần mềm và bảo dưỡng hệ thống:

• Bài 1: Các thành phần cơ bản của máy tính (12 giờ): Cung cấp tổng quan cấu trúc phần cứng máy vi tính cá nhân; phân tích chi tiết chức năng, thông số kỹ thuật của vỏ máy (case), bộ nguồn ATX, bo mạch chính, CPU, bộ nhớ trong (RAM, ROM), bộ nhớ ngoài (ổ cứng HDD chuẩn IDE/SATA, ổ đĩa quang CD/DVD), card mở rộng (VGA, Sound, NIC) và các thiết bị ngoại vi (màn hình CRT/LCD, bàn phím, chuột, máy in, máy quét, máy chiếu).
• Bài 2: Lắp đặt RAM, CPU, bo mạch chủ, nguồn (4 giờ): Hướng dẫn kỹ thuật lựa chọn linh kiện theo chuẩn tương thích; kiểm tra bo mạch chủ, RAM, bộ nguồn ATX (phương pháp kích nguồn qua chân PS_ON); quy trình lắp CPU (Socket 775, Socket 478...), tra keo tản nhiệt, lắp cụm quạt làm mát và cố định bo mạch vào thùng máy.
• Bài 3: Lắp ổ cứng, CD-ROM, card mở rộng (4 giờ): Trình bày quy trình lắp đặt ổ đĩa cứng (HDD), ổ quang (CD/DVD-ROM) theo chuẩn giao tiếp IDE và SATA; lắp đặt các card mở rộng qua khe PCI/PCIe/AGP và xử lý các lỗi vật lý phát sinh trong quá trình lắp ráp.
• Bài 4: Thiết lập thông số – Cài đặt mật khẩu CMOS (6 giờ): Phân tích vai trò của ROM BIOS và pin nuôi CMOS; hướng dẫn thiết lập thời gian thực (RTC), cấu hình thứ tự ưu tiên khởi động (Boot Sequence), đặt mật khẩu bảo vệ hệ thống và xử lý lỗi thiết lập thông số.
• Bài 5: Cài đặt hệ điều hành (16 giờ): Kỹ thuật phân vùng đĩa cứng (partitioning), định dạng hệ thống tập tin và quy trình từng bước triển khai cài đặt hệ điều hành trên máy vi tính cá nhân; xử lý các sự cố phát sinh trong quá trình cài đặt.
• Bài 6: Cài đặt trình điều khiển (4 giờ): Quy trình nhận diện phần cứng trong Device Manager; kỹ thuật cài đặt trình điều khiển (Driver) cho bo mạch chủ, chipset, card âm thanh, card mạng, card đồ họa và khắc phục lỗi xung đột driver.
• Bài 7: Cài đặt các phần mềm ứng dụng (12 giờ): Hướng dẫn quy trình cài đặt các phần mềm văn phòng, bộ gõ tiếng Việt, bộ font chữ, phần mềm tiện ích; quy trình gỡ bỏ phần mềm (uninstall) an toàn và xử lý lỗi phần mềm.
• Bài 8 & Bài 9: Sao lưu và Phục hồi hệ điều hành (8 giờ): Phân tích tầm quan trọng của việc bảo vệ dữ liệu; hướng dẫn tạo các bản sao lưu (backup) phân vùng và hệ thống; quy trình phục hồi (restore) hệ điều hành khi máy gặp sự cố phần mềm nghiêm trọng.
• Bài 10: Bảo trì máy tính (9 giờ): Thiết lập quy trình bảo trì chủ động (vệ sinh cơ khí, tra keo tản nhiệt định kỳ, kiểm tra điện áp nguồn) và bảo trì thụ động (chẩn đoán và khắc phục sự cố hỏng hóc phần cứng/phần mềm).

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết kỹ thuật máy tính dựa trên các nguyên lý chuẩn hóa:

• Nguyên lý chuyển đổi và phân phối điện áp của bộ nguồn ATX: Bộ nguồn chuyển đổi điện xoay chiều (AC 110V/220V) thành các mức điện áp một chiều (DC ±3.3V, ±5V, ±12V) và nguồn nuôi cấp trước +5VSB (dây tím). Giáo trình chi tiết hóa sơ đồ phích cắm 20 chân và 24 chân, vai trò của dây kích nguồn PS_ON (dây xanh lá, chân 14) và dây tín hiệu bảo vệ PWRGOOD (dây xám, chân 8, điện áp yêu cầu > 3V để bo mạch chủ hoạt động).
• Cơ chế hoạt động của bo mạch chủ và hệ thống Bus: Phân định chức năng giữa Chipset cầu Bắc (North Bridge - quản lý giao tiếp tốc độ cao giữa CPU, RAM và card đồ họa) và Chipset cầu Nam (South Bridge - quản lý luồng dữ liệu của SATA, USB, âm thanh, cổng mạng và khe mở rộng). Hệ thống Bus đóng vai trò là tuyến dẫn thông tin nội bộ kết nối vi xử lý với các tài nguyên trên bo mạch.
• Kiến trúc vi xử lý và bộ nhớ: Nguyên lý tính toán xung nhịp CPU ($Tốc\ độ = Xung\ hệ\ thống \times Hệ\ số\ nhân$), vai trò của bộ nhớ đệm Cache L1, L2, công nghệ siêu phân luồng (Hyper-Threading) và các chuẩn socket (Socket 462, 478, 775, 1151, 1155, 2011, 2066). Đối với bộ nhớ trong, giáo trình phân tích sự phát triển từ chuẩn SIMM (30 pin, 72 pin) sang DIMM (SDR 168 pin, DDR 184 pin, DDR2/DDR3 240 pin, DDR4) cùng mối quan hệ giữa xung nhịp Bus và băng thông truyền tải dữ liệu (Bandwidth).

+-----------------------------------------------------------------------+
| SƠ ĐỒ PHÂN ĐỊNH CHỨC NĂNG CHIPSET TRÊN BO MẠCH CHỦ (MAINBOARD)        |
+-----------------------------------------------------------------------+
|                                [ CPU ]                                |
|                          (Front Side Bus / DMI)                       |
+-----------------------------------------------------------------------+

Kỹ năng phát triển

• Kỹ năng kỹ thuật thao tác: Tuân thủ quy trình an toàn tĩnh điện (sử dụng vòng đeo khử tĩnh điện nối đất), thao tác bôi keo tản nhiệt đúng thể tích trên bề mặt lưng CPU, lắp đặt quạt tản nhiệt theo trình tự chốt đối xứng đường chéo, kiểm tra bộ nguồn thủ công bằng cách nối tắt chân PS_ON với mass trước khi lắp vào case.
• Kỹ năng phân tích và chẩn đoán: Đọc hiểu bảng mã ký hiệu trên bộ xử lý Intel Core i (các hậu tố K, S, T, M, QX, X, Q, E, P, L, U); phân tích thông số tương thích giữa CPU, chân cắm Socket và loại RAM mà bo mạch chủ hỗ trợ; xác định nguyên nhân xung đột địa chỉ vào/ra (I/O) và ngắt giao tiếp.
• Kỹ năng tích hợp và quản trị: Lên danh mục cấu hình phần cứng tối ưu theo định mức chi phí; lắp ráp hoàn chỉnh một hệ thống máy tính cá nhân; thiết lập cấu hình BIOS, cài đặt hệ điều hành và phân vùng ổ cứng, tạo bản sao lưu dữ liệu và lập quy trình bảo trì cho phòng máy.

---

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp mô đun nghề, kết hợp chặt chẽ giữa việc giảng dạy lý thuyết cấu trúc và rèn luyện kỹ năng thực hành thao tác:

• Phương pháp tiếp cận sư phạm: Nội dung mỗi bài học được phân tách thành các bước thực hiện tuần tự: Chuẩn bị công cụ/linh kiện $\rightarrow$ Kiểm tra thiết bị $\rightarrow$ Thao tác lắp đặt/cài đặt $\rightarrow$ Kiểm tra sau thao tác $\rightarrow$ Nhận diện và xử lý sự cố. Giáo trình sử dụng hệ thống hình ảnh chụp trực quan mô tả chi tiết từng vị trí chân cắm, rãnh khuyết CPU, chốt quạt và giao diện cấu hình.
• Bài tập và tình huống thực hành: Hệ thống bài tập sau mỗi bài học gắn liền với yêu cầu công việc kỹ thuật thực tế. Ví dụ, bài tập Bài 1 yêu cầu người học:
  1. So sánh cấu tạo và thông số kỹ thuật giữa các chuẩn RAM (SIMM, DIMM, DDR2, DDR3, DDR4) và chuẩn ổ đĩa (IDE, SATA).
  2. Phân tích chức năng của Chipset cầu Bắc và Chipset cầu Nam.
  3. Xây dựng bảng cấu hình hoàn chỉnh cho 1 bộ máy vi tính trong hạn mức ngân sách 10 - 12 triệu đồng dựa trên vi xử lý Intel Core i5-6500.
• Phương pháp đánh giá kết quả: Kết quả học tập được đánh giá thông qua 4 giờ kiểm tra định kỳ kết hợp quá trình thao tác thực tế tại phòng xưởng. Tiêu chí đánh giá bao gồm: độ chính xác trong việc lựa chọn linh kiện tương thích, kỹ thuật lắp ráp cơ khí đúng quy chuẩn, kỹ năng cấu hình BIOS và cài đặt phần mềm hoàn chỉnh, cũng như ý thức tuân thủ nghiêm ngặt các quy tắc an toàn lao động và bảo vệ thiết bị.
• Hướng dẫn tự học: Học viên được hướng dẫn tra cứu tài liệu hướng dẫn kỹ thuật (manual/catalog) đi kèm bo mạch chủ để xác định sơ đồ chân nối bảng điều khiển phía trước (front panel: nút nguồn, reset, đèn LED), thông số khe cắm và danh mục vi xử lý được hỗ trợ trước khi tiến hành thao tác trên thiết bị thật.

---

Điểm nổi bật và cập nhật

• Hệ thống phân loại linh kiện qua nhiều thế hệ phần cứng: Giáo trình cung cấp bảng so sánh chi tiết các chuẩn giao tiếp vật lý từ thế hệ cũ đến hiện đại, bao gồm các chuẩn khe cắm CPU (Slot 1, Socket 462, Socket 478, Socket 775, Socket 1151, Socket 2011...), các thế hệ RAM từ SDR, DDR đến DDR2, DDR3, DDR4 với các bảng quy định chi tiết về xung nhịp bus và băng thông lý thuyết (từ PC66 đến DDR4-3000).
• Bảng tra cứu mã định danh vi xử lý Intel Core i: Giáo trình hệ thống hóa các bảng ký hiệu đuôi của CPU Intel theo công suất tiêu thụ và tính năng chuyên biệt (bảng mã chữ cái đời 1 và đời 2):

Ký tự	Đặc tính kỹ thuật	Ví dụ minh họa
K	Hỗ trợ mở khóa hệ số nhân để ép xung (overclock)	i7-2600K, i5-2500K
S	Tối ưu hóa hiệu suất hoạt động theo mức tiêu thụ chuẩn	i5-2500S, i5-2400S
T	Tối ưu hóa tiết kiệm điện năng (công suất thấp)	i5-2500T, i5-2390T
M	Dòng vi xử lý dành cho máy tính xách tay (Laptop)	i3-2310M
QX / X	Dòng vi xử lý 4 nhân cao cấp (Quad-Core Extreme)	Core i7 Extreme
U / L	Dòng siêu tiết kiệm năng lượng (Ultra-low power)	Dành cho thiết bị di động

• Quy chuẩn an toàn lao động và kiểm soát tĩnh điện (ESD): Giáo trình đưa ra các chỉ dẫn cụ thể về việc cách ly nguồn điện, nguyên lý tự phóng điện tĩnh của cơ thể người, yêu cầu sử dụng vòng khử tĩnh điện có tiếp đất, sử dụng mặt bàn gỗ cách điện và cấm tuyệt đối việc sử dụng các dụng cụ có từ tính mạnh tiếp xúc trực tiếp với vi mạch hoặc bề mặt đĩa từ của ổ cứng.

---

Đối tượng sử dụng giáo trình

• Sinh viên chuyên ngành: Giáo trình là tài liệu học tập bắt buộc đối với sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành: Kỹ thuật sửa chữa và lắp ráp máy tính, Kỹ thuật máy tính, Công nghệ thông tin và Quản trị mạng máy tính.
• Yêu cầu kiến thức tiên quyết: Người học cần hoàn thành các học phần cơ sở về Tin học đại cương và Điện tử cơ bản để nắm vững các khái niệm về dòng điện, điện áp, tín hiệu logic và các thuật ngữ cơ bản của hệ thống máy tính.
• Giảng viên và cán bộ đào tạo: Cung cấp khung phân bổ bài giảng chuẩn hóa (15 giờ lý thuyết, 56 giờ thực hành, 4 giờ kiểm tra) phục vụ việc biên soạn giáo án tích hợp, hướng dẫn thực hành tại xưởng và thiết lập bộ đề thi đánh giá kỹ năng nghề.
• Kỹ thuật viên và người tự học: Tài liệu là tài liệu tham khảo kỹ thuật cho các kỹ thuật viên quản trị phòng máy, nhân viên bảo trì hệ thống máy tính văn phòng hoặc người dùng muốn tìm hiểu quy trình lựa chọn linh kiện, lắp ráp và cài đặt hệ thống PC.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ Trung cấp nghề Kỹ thuật sửa chữa và lắp ráp máy tính, đồng thời phục vụ cho sinh viên ngành Công nghệ thông tin và kỹ thuật viên bảo dưỡng phần cứng máy tính.

2. Cần trang bị kiến thức nền tảng nào trước khi học mô đun MĐ 16?

Người học cần hoàn thành các môn học cơ sở liên quan đến Tin học căn bản và Điện tử cơ sở để đọc hiểu các thông số kỹ thuật về điện áp, xung nhịp, giao diện cổng vào/ra (I/O) và ngắt phần cứng.

3. Điểm khác biệt của giáo trình so với các tài liệu phần cứng thông thường là gì?

Giáo trình dành phần lớn thời lượng cho đào tạo thực hành (56/75 giờ), cung cấp bảng sơ đồ chân cáp nguồn ATX, phương pháp đo kiểm linh kiện thủ công, bảng giải mã mã hiệu CPU và các bước xử lý sự cố phần cứng theo từng bài học cụ thể.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp việc đọc hiểu nguyên lý kiến trúc (Bài 1), nghiên cứu tài liệu kỹ thuật đi kèm bo mạch chủ, tuân thủ nghiêm ngặt các quy tắc an toàn khử tĩnh điện và thực hành trực tiếp các bước lắp ráp, thiết lập BIOS và cài đặt phần mềm trên hệ thống thực nghiệm.

5. Giáo trình có đề cập đến các tiêu chuẩn kết nối thiết bị lưu trữ không?

Có. Giáo trình phân tích chi tiết hai chuẩn giao tiếp ổ đĩa cứng và ổ quang phổ biến là Parallel ATA (IDE 40-pin) và Serial ATA (SATA 7-pin tín hiệu, 15-pin nguồn), kèm theo bảng so sánh tốc độ truyền dữ liệu của từng chuẩn.

---

Kết luận

Giáo trình mô đun: Lắp ráp và cài đặt máy tính (MĐ 16) do Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu ban hành là tài liệu đào tạo nghề chuẩn mực, cung cấp đầy đủ tri thức về cấu tạo phần cứng và kỹ năng lắp ráp, cài đặt, bảo dưỡng máy tính để bàn.

Lộ trình học tập đề xuất cho mô đun gồm 5 giai đoạn liên tục:

1. Nhận diện và phân tích thông số linh kiện phần cứng (Bài 1).
2. Kiểm tra thiết bị và thực hành lắp ráp cơ khí an toàn (Bài 2, 3).
3. Cấu hình BIOS/CMOS, phân vùng ổ đĩa và cài đặt hệ điều hành (Bài 4, 5).
4. Cài đặt trình điều khiển phần cứng và phần mềm ứng dụng (Bài 6, 7).
5. Xây dựng giải pháp sao lưu, phục hồi hệ thống và thực hiện quy trình bảo trì định kỳ (Bài 8, 9, 10).

Để đạt hiệu quả giảng dạy và học tập tối ưu, người học cần kết hợp giáo trình với việc nghiên cứu sổ tay kỹ thuật (manuals) của các nhà sản xuất linh kiện và thực hành trực tiếp tại phòng xưởng với đầy đủ trang thiết bị khử tĩnh điện và dụng cụ đo kiểm chuyên dụng.

Trích đoạn nội dung tài liệu

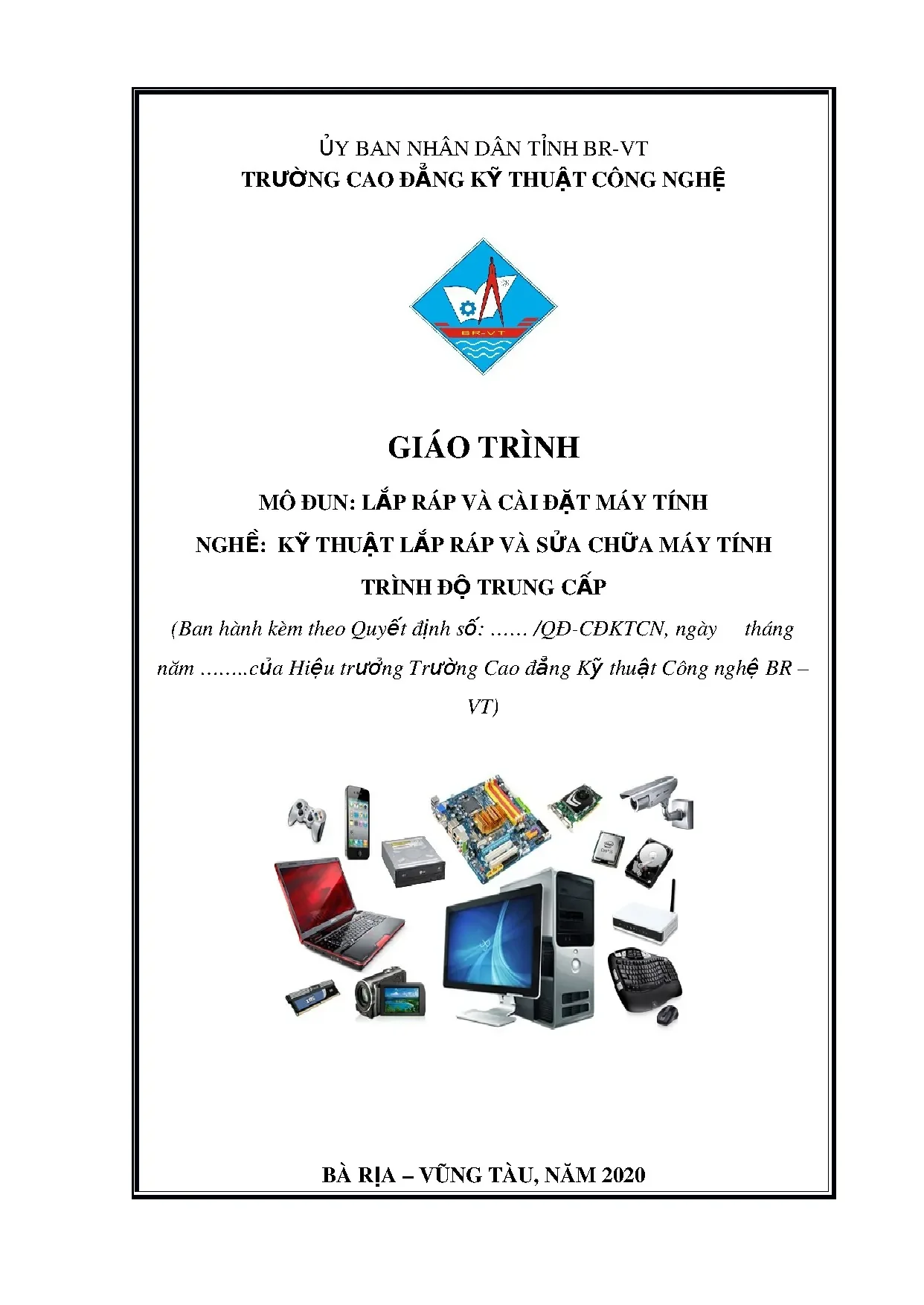

ỦY BAN NHÂN DÂN TỈNH BR­VT TRƯỜNG CAO ĐẲNG KỸ THUẬT CÔNG NGHỆ GIÁO TRÌNH MÔ ĐUN: LẮP RÁP VÀ CÀI ĐẶT MÁY TÍNH NGHỀ: KỸ THUẬT LẮP RÁP VÀ SỬA CHỮA MÁY TÍNH TRÌNH ĐỘ TRUNG CẤP (Ban hành kèm theo Quyết định số: …… /QĐ­CĐKTCN, ngày tháng năm …….của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ BR – VT) BÀ RỊA – VŨNG TÀU, NĂM 2020 TUYÊN BỐ BẢN QUYỀN Nhằm đáp ứng nhu cầu học tập và nghiên cứu cho giảng viên và sinh viên nghề Kỹ thuật sửa lắp ráp, cài đặt máy tính trong trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu. Chúng tôi đã thực hiện biên soạn tài liệu Lắp ráp và cài đặt máy tính này. Tài liệu được biên soạn thuộc loại giáo trình phục vụ giảng dạy và học tập, lưu hành nội bộ trong nhà trường nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm.

LỜI GIỚI THIỆU Giáo trình Lắp ráp và cài đặt máy tính được biên soạn nhằm tạo điều kiện thuận lợi cho sinh viên tiếp thu tốt kiến thức liên quan đến môn học. Đây là tài liệu tham khảo chính dành cho sinh viên khoa Công nghệ thông tin nghề Kỹ thuật sửa lắp ráp, cài đặt máy tính, trường Cao đẳng công nghệ kỹ thuật Bà Rịa Vũng Tàu học tập và nghiên cứu môn học Lắp ráp và cài đặt máy tính. Mục được xây dựng và biên soạn trên cơ sở Chương trình khung đào tạo nghề Kỹ thuật sửa lắp ráp, cài đặt máy tính đã được Hiệu trưởng trường Cao đẳng kỹ thuật công nghệ Bà Rịa ­ Vũng Tàu phê duyệt Giáo trình Lắp ráp và cài đặt máy tính dùng để giảng dạy ở trình độ trung cấp được biên soạn theo nguyên tắc quan tâm đến: tính định hướng thị trường lao động, tính hệ thống và khoa học, tính ổn định và linh hoạt, hướng tới liên thông, chuẩn đào tạo nghề khu vực và thế giới, tính hiện đại và sát thực với thực tế. Nội dung giáo trình gồm 10 bài: Bài 1: Các thành phần cơ bản của máy tính Bài 2: Lắp đặt Ram, CPU, bo mạch chủ, nguồn.

Bài 3: Lắp Ổ cứng, CD Rom, Card mở rộng Bài 4: Thiết lập thông số ­ Cài đặt mật khẩu CMOS Bài 5: Cài đặt hệ điều hành Bài 6: Cài đặt trình điều khiển Bài 7: Cài đặt các phần mềm ứng dụng Bài 8: Sao lưu hệ điều hành Bài 9: Phục hồi hệ điều hành Bài 10: Bảo trì máy tính Áp dụng việc đổi mới trong phương pháp dạy và học, giáo trình đã biên soạn cả phần lý thuyết và thực hành. Giáo trình được biên soạn theo hướng mở, kiến thức rộng và cố gắng chỉ ra tính ứng dụng của nội dung được trình bày. Trên cơ sở đó tạo điều kiện để các giáo viên và học sinh, sinh viên sử dụng thuận tiện trong việc giảng dạy cũng như làm tài liệu học tập, tham khảo và nghiên cứu. Trong quá trình biên soạn không tránh khỏi sai sót, ban biên soạn rất mong được sự góp ý của các thầy cô, học sinh, sinh viên và bạn đọc để giáo trình được hoàn thiện hơn.

Mọi ý kiến đóng góp xin gửi về email: [e-mail] Bà Rịa ­ Vũng Tàu, ngày 02 tháng 08 năm 2020 Giáo viên biên soạn Phạm Đình Trịnh MỤC LỤC GIÁO TRÌNH MÔN HỌC/MÔ ĐUN Tên mô đun: Lắp ráp và cài đặt máy tính Mã mô đun:MĐ 16 Thời gian thực hiện mô đun: 75 giờ; (Lý thuyết: 15giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 56 giờ; Kiểm tra: 4 giờ) I. Vị trí, tính chất của mô đun: ­ Vị trí: Mô đun được bố trí sau khi học xong các môn học cơ sở và trước mô đun môn học Lắp ráp và cài đặt máy tínhbuộc. ­ Tính chất: Là một mô đun chuyên môn nghề bắt buộc, cung cấp các kiến thức cơ bản về cung cấp các kiến thức về phần cứng, lắp ráp, cài đặt và bảo trì máy tính để bàn II. Mục tiêu mô đun: ­ Về kiến thức: + Nắm được tổng quan về máy máy tính: Phần cứng, phầm mềm + Nắm được các chức năng của các thành phần máy tính: Như Mainboard, CPU, Ram, Ổ cứng, nguồn… + Nắm được quy trình sử dụng vận hành máy tính.

+ Nắm được quy trình lắp ráp máy tính. + Nắm được quy trình cài đặt máy tính. + Nắm được cách sao lưu phục hồi dữ liệu và hệ thống. + Nắm được các bước bảo trì máy tính.

­ Về kỹ năng: + Chọn được bộ máy tính hoàn chỉnh đảm bảo yêu cầu sử dụng trong từng công việc cụ thể: Sử dụng cho mục đích văn phòng, chỉnh sửa ảnh, chơi game…. + Lắp ráp được một bộ máy tính bàn. + Cài đặt được các phần mềm cho máy tính: Hệ điều hành, font, phần mềm gõ chữ, phần mềm ứng dụng, phần mềm tiện ích,…. + Sao lưu phục hồi được dữ liệu, hệ thống.

+ Khắc phục sửa chữa ­ Bảo trì được máy tính khi sự cố xảy ra. + Tạo tính cẩn thận, kiên trì và làm việc độc lập hay làm việc nhóm. ­ Về năng lực tự chủ và trách nhiệm: Có thể thực hiện được được công việc một cách độc lập hay thực hiện théo nhóm. Lên được cấu hình máy tính để bàn và sửa chữa bảo trì được một phòng máy.

Nội dung mô đun: 1. Nội dung tổng quát và phân bổ thời gian: Thời gian (Giờ) Thực Tên các bài Số hành, thí trong mô Tổng Lý Kiể TT nghiệm, đun số thuyết m tra thảo luận, bài tập Bài 1: Các thành phần cơ bản của 12 4 8 máy tính 1 1. Giới thiệu tổng quan 4 3 1 2. Các thành phần chính bên trong 8 1 7 máy PC Bài 2: Lắp đặt Ram, CPU, bo mạch 4 1 3 chủ, nguồn.

Lựa chọn thiết bị. Kiểm tra thiết bị. Lắp đặt thiết bị. Kiểm tra sau khi lắp.Giải quyết lỗi khi lắp đặt.5 3 Bài 3: Lắp Ổ cứng, CD Rom, Card 4 1 3 mở rộng 1.

Lựa chọn thiết bị. Kiểm tra thiết bị. Lắp đặt thiết bị 2.Giải quyết lỗi khi lắp đặt.25 Bài 4: Thiết lập thông số ­ Cài đặt 6 1 3 2 mật khẩu CMOS 4 1. Giới thiệu CMOS 1 0.

Thiết lập các thông số 2 0. Thiết lập mậu khẩu cho CMOS 2 0. Một số lỗi thường gặp.75 Bài 5: Cài đặt hệ điều hành 16 2 14 1. Phân vùng đĩa cứng 4 1 3 5 2.

Cài đặt hệ điều hành 10 0. Giải quyết các sự cố 2 0.5 Bài 6: Cài đặt trình điều khiển 4 1 3 1. Cài đặt trình điều khiển 3 0. Giải quyết các sự cố 0.25 Bài 7: Cài đặt các phần mềm ứng 12 1 11 dụng 7 1.

Qui trình chung 0. Cài đặt phần mềm ứng dụng 8 0. Gỡ phần mềm cài đặt 3. Giải quyết các sự cố 0.25 Bài 8: Sao lưu hệ điều hành 4 1 3 8 1.

Ý nghĩa của việc sao lưu 0. Sao lưu dữ liệu 3.25 Bài 9: Phục hồi hệ điều hành 4 1 3 9 1. Ý nghĩa của việc phục hồi 0. Phục hồi hệ thống 3.25 Bài 10: Bảo trì máy tính 9 2 5 2 1.

Quy trình bảo trì chủ động 0. Quy trình bảo trì thụ động 0. Thực hiện bảo trì theo quy trình 6 1 5 Tổng 75 56 15 4 BÀI 1: CÁC THÀNH PHẦN MÁY TÍNH Mã bài: MĐ16­01 Giới thiệu: Máy tính là thiết bị điện tử vừa phức tạp vừa đơn giản, phức tạp vì máy tính chứa hàng triệu phần tử điện tử, nhưng đơn giản vì các thành phần được tích hợp lại dưới dạng module. Vì vậy, việc lắp ráp và bảo trì máy tính ngày càng trở lên đơn giản.

Nhiều người sử dụng máy tính thành thạo nhưng không biết cấu trúc về phần cứng nên gặp những khó khăn trong bảo trì và quản lý, củng như khi đầu tư trang bị không thể chọn cho mình một máy tính như ý. Mục tiêu ­ Trình bày và phân biệt được các thành phần cơ bản của máy tính ­ Trình bày được chức năng của các thiết bị ­ Xây dựng được cấu hình của một máy tính để bản áp dụng cho cầu sử dụng. ­ Có tinh thần tự giác ham học hỏi. ­ Đảm bảo an toàn cho người và thiết bị 1.

Giới thiệu tổng quan Mọi hệ thống máy tính có các thiết bị cơ bản sau: ̀ 1.1: Sơ đồ tổng quan về các thành phần của máy vi tính Hinh 2. Các thành phần chính 2. Vỏ máy (Case) Vỏ máy được ví như ngôi nhà c ủa máy tính, là nơi chứa các thành phần còn lại của máy tính. Vỏ máy bao g ồm các khoang đĩa 5.25” để chứa ổ đĩa CD, khoang 3.5” để chứa ổ cứng, ổ mềm, chứa nguồn để cấp nguồn điện cho máy tính.

Vỏ máy càng rộng thì máy càng thoáng mát, vận hành êm.2: Cać khoang bên trong vỏ maý ̀ 1.3: Cać khay vàvị trị bên ngoaì vỏ maý Hinh 2. Bộ nguồn (POWER) Nguồn điện máy tính là một biến áp và một số mạch điện dùng để biến đổi dòng điện xoay chiều AC 110V/220V thành nguồn điện một chiều ±3,3V, ±5V và ±12V cung cấp cho toàn bộ hệ thống máy tính. Công suất trung bình của bộ nguồn hiện nay khoảng 350W đến 500W. Hiện nay máy vi tính cá nhân thường sử dụng bộ nguồn ATX.

11 Trên thực tế có loại nguồn ATX có nhiều chức năng như có thể tự ngắt khi máy tính thoát khỏi Windows 95 trở lên. Song về cấu trúc phích cắm vào Mainboard có 20 chân hoặc 24 chân, phích cắm nguồn phụ 12v có 4 chân và có dây cung cấp nguồn có điện thế ­3,3V và +3,3V. Sau đây là sơ đồ chân của phích cắm Mainboard của nguồn ATX. Hinh ̉ bộ nguôn ̀ 1.4: Chân cua ̀ maý tinh ́ Dây Màu Tín hiệu Dây Màu Tín hiệu 1 Gạch +3,3V 11 Gạch +3,3 2 Gạch +3,3V 12 Xanh Sẫm ­12V Đen 3 Nối đất 13 Đen Nối đất Đỏ 4 +5V 14 Xanh lá PS_ON Đen 5 Nối đất 15 Đen Nối đất Đỏ Đen Nối đất 6 +5V 16 Đen Đen 7 Nối đất 17 Nối đất Xám Trắng 12 8 Tím PWRGOOD 18 Đỏ ­5V 9 Vàng +5VSB 19 Đỏ +5V 10 +12V 20 +5V Bảng 1.
