TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG CHUYÊN MÔN: GIÁO TRÌNH MÔ ĐUN ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM (MÃ MÔ ĐUN: MĐ 24)

Tổng quan về giáo trình

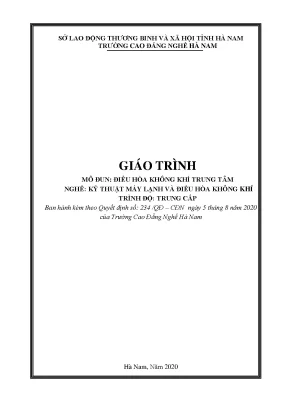

Giáo trình mô đun Điều hòa không khí trung tâm (mã số: MĐ 24) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Kỹ thuật máy lạnh và điều hòa không khí ở trình độ Trung cấp. Giáo trình được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do tác giả Trần Nhữ Mạnh tham gia biên soạn. Tài liệu được thiết kế nhằm đáp ứng chuẩn khung chương trình quốc gia của nghề Kỹ thuật máy lạnh và Điều hòa không khí.

Trong cấu trúc chương trình đào tạo, mô đun MĐ 24 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học thuộc khối kiến thức cơ sở, các mô đun chuyên môn nghề bắt buộc và mô đun Điều hòa không khí cục bộ. Vị trí này yêu cầu người học phải nắm vững các kiến thức nền tảng về nhiệt động lực học, truyền nhiệt, nguyên lý chu trình làm lạnh cơ bản và kỹ năng xử lý hệ thống điều hòa dân dụng trước khi tiếp cận các tổ hợp máy quy mô công nghiệp.

Mục tiêu học tập của giáo trình được xác định trên ba trục tiêu chuẩn:

  • Kiến thức: Phân tích sơ đồ nguyên lý làm việc của hệ thống điều hòa không khí trung tâm nước (Water Chiller), hệ thống điều hòa nguyên cụm và hệ thống điều hòa VRV; giải thích nguyên lý hoạt động của các thiết bị chính và phụ phụ trợ (máy nén, thiết bị ngưng tụ, bình bay hơi, FCU, AHU, tháp giải nhiệt, bơm, bình giãn nở, hệ thống đường ống gió và nước).
  • Kỹ năng: Đọc và phân tích bản vẽ thi công, tra cứu thông số kỹ thuật trên tài liệu catalog thương mại; lập quy trình lắp đặt thiết bị; thực hiện gá đặt, cân chỉnh, liên kết đường ống môi chất, ống nước và ống gió; tiến hành đấu nối mạch điện động lực và điều khiển; thực hiện các bước thử áp lực, bọc cách nhiệt bảo ôn và vận hành chạy thử hệ thống theo đúng thông số kỹ thuật định mức.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ các quy định an toàn lao động, kiểm soát các biện pháp phòng chống rung động, chống rò rỉ môi chất và chất tải lạnh, bảo đảm tổ chức không gian thi công khoa học.

Giáo trình có thời lượng 120 giờ quy chuẩn, phân bổ thành 8 bài học chuyên đề. Cấu trúc bài học được xây dựng theo phương thức phân tích tác vụ kỹ thuật chuẩn hóa, kết hợp giữa thuyết minh cơ sở lý thuyết thiết bị và bảng hướng dẫn thực hiện từng bước thao tác lắp đặt kèm giải pháp khắc phục sự cố thường gặp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 8 bài học có mối liên kết chặt chẽ theo tiến trình công nghệ:

[Bài 1: Hệ thống Water Chiller]
  • Bài 1: Lắp đặt hệ thống điều hòa trung tâm nước (Mã bài: MĐ24-01): Phân tích sơ đồ nguyên lý hệ thống Water Chiller, trong đó nước đóng vai trò là chất tải lạnh được làm lạnh xuống khoảng $7^\circ\text{C}$ tại bình bay hơi để cấp đến các dàn trao đổi nhiệt làm lạnh không khí FCU (Fan Coil Unit) và AHU (Air Handling Unit). Giới thiệu cụm máy làm lạnh Chiller sử dụng máy nén pittông nửa kín của hãng Carrier dòng 30HK (công suất từ 10 đến 160 ton lạnh; mã hiệu từ 30HKA015 đến 30HK160), dàn lạnh FCU Carrier (mã hiệu 42CLA dạng giấu trần, 42VLA và 42VMA dạng đặt sàn với lưu lượng gió từ 317 đến 1534 $\text{m}^3/\text{h}$) và AHU mã hiệu 39F gồm các module buồng hòa trộn, túi lọc bụi, dàn trao đổi nhiệt và quạt ly tâm. Hướng dẫn quy trình lắp đặt, căn chỉnh bệ máy, gắn bộ chống rung, kết nối tủ điện điều khiển và vận hành chạy thử.
  • Bài 2: Lắp đặt máy điều hòa nguyên cụm (Mã bài: MĐ24-02): Khảo sát cấu tạo và quy trình lắp đặt cụm máy điều hòa lắp mái (Rooftop), máy điều hòa dạng tủ giải nhiệt bằng nước (tích hợp máy nén kín, dàn bay hơi ống đồng cánh nhôm và thiết bị ngưng tụ kiểu ống lồng ống) và máy điều hòa dạng tủ làm mát bằng không khí gồm hai khối trong nhà (IU) và ngoài trời (OU) độc lập.
  • Bài 3: Lắp đặt máy điều hòa không khí VRV (Mã bài: MĐ24-03): Trình bày nguyên lý hệ thống điều hòa lưu lượng môi chất biến đổi (Variable Refrigerant Volume - VRV), cấu tạo dàn trong IU tích hợp van điện từ tiết lưu tuyến tính, hệ thống thu hồi nhiệt ký hiệu RSEY sử dụng bộ lựa chọn nhánh BS unit (Branch Selector). Phân tích cơ chế biến tần điều chỉnh năng suất lạnh theo 14 cấp phụ tải (từ 24% đến 100% công suất toàn máy) trên tổ hợp gồm máy nén Inverter (tần số biến thiên 30–74 Hz) và máy nén thường hoạt động theo áp suất; phân tích máy điều hòa tách nhiều cụm (Multi split system) kết nối từ 1 cụm ngoài với 2 đến 7 dàn lạnh trong nhà.
  • Bài 4: Lắp đặt hệ thống đường ống dẫn nước (Mã bài: MĐ24-04): Phân loại các tuyến ống (ống nước lạnh, ống nước giải nhiệt, ống nước ngưng, ống nước nóng); đánh giá vật liệu ống thép đen, thép tráng kẽm, ống đồng cứng loại L; phân tích sơ đồ phân phối nước hồi trực tiếp (Direct Return) và hồi không trực tiếp (Reverse-Return) để cân bằng trở lực thủy lực và cột áp tĩnh; kỹ thuật gá lắp giá treo đỡ, kiểm tra độ kín thủy lực và bọc bảo ôn ống ngăn ngừa hiện tượng đọng sương.
  • Bài 5: Lắp đặt tháp giải nhiệt, bình giãn nở và thiết bị phụ (Mã bài: MĐ24-05): Quy trình lắp đặt tháp giải nhiệt tuần hoàn hở, bình giãn nở hở/kín bù giãn nở thể tích nước và cấp nước bổ sung, lắp đặt van một chiều, van cân bằng, van chặn, phin lọc rác cặn, nhiệt kế, áp kế và lỗ xả khí.
  • Bài 6: Lắp đặt các loại bơm (Mã bài: MĐ24-06): Khái niệm, phân loại bơm ly tâm trục ngang/trục đứng, phương pháp tra cứu đường đặc tính bơm $H-Q$, tính chọn bơm nước giải nhiệt và bơm nước lạnh.
  • Bài 7: Lắp đặt hệ thống đường ống gió (Mã bài: MĐ24-07): Kỹ thuật lắp đặt hệ thống đường gió ngầm xây dựng, đường ống gió tôn mạ kẽm kiểu treo bọc cách nhiệt bông thủy tinh, lắp đặt van gió và tiêu âm.
  • Bài 8: Lắp đặt miệng thổi, miệng hút không khí - quạt gió (Mã bài: MĐ24-08): Phân loại miệng khuếch tán, miệng thổi khe, cửa hút; tính chọn và thi công lắp đặt quạt ly tâm, quạt hướng trục cấp/hồi gió.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng khoa học ứng dụng phục vụ trực tiếp công tác thi công cơ điện lạnh:

  • Cơ sở truyền nhiệt và nhiệt động học: Phương thức làm lạnh gián tiếp thông qua nước tuần hoàn (chất tải lạnh) hạ nhiệt độ về ngưỡng $7^\circ\text{C}$; cơ chế trao đổi nhiệt ẩm cưỡng bức qua dàn ống đồng cánh nhôm của FCU/AHU.
  • Thủy lực mạng đường ống: Công thức tính toán lưu lượng bơm nước giải nhiệt ($G_{gn}$) và bơm nước lạnh ($G_{nl}$): $$\text{Lưu lượng} = \frac{Q}{\Delta t \cdot C_{pn}}$$ Trong đó: $Q$ là công suất nhiệt/lạnh của Chiller ($\text{kW}$); $\Delta t = 5^\circ\text{C}$ là độ chênh nhiệt độ nước vào và ra; $C_{pn} = 4{,}186\text{ kJ/kg}\cdot^\circ\text{C}$ là nhiệt dung riêng của nước. Nguyên lý phân phối mạng ống Reverse-Return nhằm triệt tiêu chênh lệch trở lực giữa các nhánh tiêu thụ.
  • Cơ sở điều khiển nhiệt - điện lạnh: Cơ chế biến tần điều chế tần số nguồn điện cấp cho máy nén; logic phân chia vùng phụ tải điều khiển van tiết lưu điện từ và bộ phân nhánh BS unit trong các chu trình VRV; các thông số vận hành tiêu chuẩn gồm dòng điện làm việc ($I_{lv} = I_{đm}$), áp suất bay hơi ($P_0 = P_{đm}$), nhiệt độ nước lạnh ($T_{nl} \approx 5-7^\circ\text{C}$) và áp lực nước cấp ($P_{nl} = 1-2\text{ at}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác gia công cơ khí bệ đỡ, lắp đặt các bộ giảm chấn chống rung lò xo/cao su cho Chiller và AHU; lắp ráp đường ống thép ren, ống hàn mạ kẽm, ống đồng; đấu nối hệ thống tủ điện động lực và điều khiển; thực hiện bọc lớp cách nhiệt bằng mút xốp xốp styrofor, polyurethan hoặc bông thủy tinh đạt độ kín khít.
  • Kỹ năng phân tích (Analytical skills): Đọc và bóc tách thông tin từ các bản vẽ mặt bằng thi công cơ điện (M&E), bản vẽ chi tiết lắp đặt; tra cứu dữ liệu từ catalog máy móc (Carrier, Daikin); tính toán đối chiếu nhiệt độ bề mặt cách nhiệt với nhiệt độ đọng sương của môi trường để xác định chiều dày bảo ôn; xác định nguyên nhân sự cố thông qua đo kiểm áp suất và dòng tải.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập bảng tiến độ thi công công việc tuần tự và xen kẽ; dự trù nhân công và thiết bị nâng hạ phụ trợ (xe cẩu, máy hàn); tổ chức quy trình kiểm tra áp lực thử kín đường ống nước và thử xì đường ống môi chất lạnh; vận hành hệ thống theo đúng trình tự khởi động an toàn (Bơm giải nhiệt $\rightarrow$ Tháp giải nhiệt $\rightarrow$ Bơm nước lạnh $\rightarrow$ Dàn lạnh AHU/FCU $\rightarrow$ Cụm Chiller).

Phương pháp giảng dạy và học tập

Giáo trình xây dựng phương pháp tiếp cận sư phạm kỹ thuật tích hợp giữa bài giảng lý thuyết thiết bị và quy trình phân tích thao tác mẫu tại xưởng.

Cấu trúc thực hành và bảng biểu hướng dẫn

Mỗi bài học trong giáo trình đều quy định chuẩn hóa cấu trúc thực hành thông qua 3 bảng biểu kỹ thuật:

  1. Bảng quy trình và tiêu chuẩn thực hiện công việc: Liệt kê theo thứ tự các công việc từ khảo sát thiết bị, đọc bản vẽ, thống kê dụng cụ, lắp giá máy, lắp đặt thiết bị, lắp đường điện đến thi công đường ống dẫn; xác định rõ công cụ cần dùng và tiêu chuẩn nghiệm thu kỹ thuật.
  2. Bảng hướng dẫn cách thức thực hiện công việc: Mô tả chi tiết chỉ dẫn kỹ thuật cho từng thao tác (cách kiểm tra điện áp, công suất, model, năm sản xuất trên nhãn máy; cách lấy dấu tâm máy, lắp bộ chống rung, căn chỉnh đồng trục; kỹ thuật bọc bảo ôn đường ống lạnh).
  3. Bảng phân tích lỗi thường gặp và cách phòng ngừa: Tổng kết các sai hỏng phổ biến như lắp sai vị trí do không đọc kỹ bản vẽ, máy không hoạt động do đấu nối sai mạch điều khiển, bề mặt đường ống bị đọng sương do tính toán sai chiều dày bảo ôn, mất cân pha nguồn điện.

Tổ chức thực hành và đánh giá kết quả

  • Quy mô thực hành: Bài tập thực hành tại xưởng được phân công thực hiện theo nhóm với định mức tối đa 5 sinh viên/nhóm nhằm rèn luyện kỹ năng phối hợp công việc lắp đặt thiết bị tải trọng lớn.
  • Hình thức đánh giá:
    • Kiểm tra thực hành: Đánh giá kỹ năng thao tác gá lắp, đấu nối và độ chính xác hình học, độ kín của hệ thống đường ống nước/môi chất theo tiêu chuẩn kỹ thuật thi công.
    • Kiểm tra lý thuyết: Đánh giá khả năng trình bày, phân tích sơ đồ nguyên lý hoạt động của hệ thống; trả lời trực tiếp từ 1 đến 2 câu hỏi vấn đáp chuyên sâu của giáo viên liên quan đến cơ chế điều khiển và xử lý sự cố.

Điểm nổi bật và cập nhật

  • Tích hợp dữ liệu kỹ thuật từ thiết bị công nghiệp thực tế: Giáo trình trích xuất các bảng thông số kỹ thuật chi tiết của các nhà sản xuất máy lạnh. Điển hình là bảng tra công suất lạnh ($Q_0$), công suất giải nhiệt ($Q_k$) và công suất tiêu thụ điện ($N$) theo các cấp nhiệt độ nước giải nhiệt ($30^\circ\text{C}$ đến $45^\circ\text{C}$) của dòng Chiller Carrier 30HK; bảng thông số lưu lượng gió tương ứng các mức tốc độ (cao, trung bình, thấp) cùng kích thước quạt lồng sóc của các dòng FCU Carrier 42CLA, 42VLA, 42VMA.
  • Cập nhật công nghệ điều khiển biến tần VRV và bộ phân nhánh: Cung cấp sơ đồ phân tích chi tiết cơ chế điều chỉnh năng suất lạnh 14 cấp trên hệ VRV Inverter (mã hiệu RSX6/RSX8G) và giải pháp tích hợp hộp lựa chọn nhánh BS Unit (Branch Selector Unit) trên hệ hồi nhiệt RSEY, cho phép các dàn IU trong cùng một hệ thống vận hành linh hoạt giữa hai chế độ làm lạnh hoặc sưởi ấm độc lập.
  • Gắn liền với các dạng công trình thực tế: Nội dung giảng dạy phân định phạm vi ứng dụng của từng loại hình thiết bị:
    • Hệ thống Water Chiller: Ứng dụng cho các công trình có quy mô lớn, chiều cao tầng lớn, nhiều không gian phân tán đòi hỏi đường ống nước lạnh nhỏ gọn (khách sạn, trung tâm thương mại, cao ốc văn phòng).
    • Hệ thống máy điều hòa nguyên cụm / Rooftop: Phù hợp với các công trình diện tích sàn rộng, không gian trần lớn, tập trung đông người đòi hỏi lưu lượng gió cao và thời gian thi công nhanh (hội trường, rạp hát, nhà thi đấu, xưởng sản xuất).
    • Hệ thống VRV: Tối ưu cho các công trình cao tầng có yêu cầu thẩm mỹ cao, tải nhiệt thay đổi liên tục giữa các phòng chức năng.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên theo học hệ Trung cấp hoặc Cao đẳng ngành Kỹ thuật máy lạnh và điều hòa không khí, Công nghệ Nhiệt - Lạnh tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần tích lũy kiến thức từ các môn học kỹ thuật cơ sở (Vẽ kỹ thuật cơ khí, Kỹ thuật điện, Kỹ thuật đo lường) và hoàn thành mô đun Điều hòa không khí cục bộ trước khi nghiên cứu tài liệu này.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung chuẩn để xây dựng đề cương bài giảng lý thuyết, biên soạn bảng hướng dẫn thực hành kỹ năng (tiêu chuẩn thực hiện, phiếu đánh giá kỹ năng) và thiết kế bài kiểm tra kết thúc mô đun.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu tham khảo hữu ích cho thợ thi công lắp đặt, kỹ thuật viên vận hành hệ thống cơ điện (M&E) trong các tòa nhà công cộng, nhà máy công nghiệp cần tra cứu quy trình chuẩn hóa về lắp đặt bơm, tháp giải nhiệt, căn chỉnh chống rung và thử áp lực mạng đường ống.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ Trung cấp nghề Kỹ thuật máy lạnh và điều hòa không khí; đồng thời có thể dùng làm tài liệu tham khảo cho sinh viên hệ Cao đẳng nghề cùng nhóm ngành hoặc kỹ thuật viên cơ điện lạnh tại công trường.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các môn học cơ sở chuyên ngành, các mô đun chuyên môn nghề cơ bản và mô đun Điều hòa không khí cục bộ nhằm nắm vững nguyên lý chu trình nén hơi đơn cấp và kỹ năng đo kiểm mạch điện cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết điều hòa nhiệt độ thông thường là gì?

Giáo trình tập trung vào khía cạnh quy trình công nghệ thi công thực tế với các bảng phân tích bước công việc chuẩn hóa (chuẩn bị thiết bị $\rightarrow$ định vị $\rightarrow$ gá lắp $\rightarrow$ đấu nối $\rightarrow$ thử kín $\rightarrow$ bảo ôn $\rightarrow$ chạy thử), đồng thời trích xuất các bảng dữ liệu catalog thiết bị thực tế (Carrier 30HK, FCU 42CLA/VLA, AHU 39F, VRV Inverter).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đọc sơ đồ nguyên lý chu trình lạnh với việc tra cứu bảng thông số kỹ thuật; phân tích các bảng nhận diện lỗi thường gặp và giải pháp phòng ngừa; đối chiếu công thức tính chọn lưu lượng nước, đường kính ống và kiểm tra đọng sương bảo ôn với các thông số thực tế khi đi thực tập tại công trình.

5. Giáo trình có cung cấp tiêu chí đánh giá kết quả học tập không?

Giáo trình quy định cụ thể hình thức đánh giá kết thúc bài gồm hai phần: thực hành thao tác kỹ thuật theo bảng tiêu chuẩn thực hiện và vấn đáp lý thuyết sơ đồ nguyên lý (thuyết minh quy trình và trả lời 1 đến 2 câu hỏi bổ trợ từ giáo viên).

Kết luận

Giáo trình Điều hòa không khí trung tâm (MĐ 24) của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống kiến thức toàn diện và quy trình thi công thực nghiệm chuẩn xác về các tổ hợp điều hòa không khí quy mô công nghiệp. Với lộ trình đào tạo từ việc nghiên cứu chu trình làm lạnh gián tiếp Water Chiller, hệ thống máy nguyên cụm đến công nghệ điều khiển môi chất biến đổi VRV và mạng lưới thiết bị phụ trợ (ống nước, ống gió, bơm, tháp giải nhiệt), tài liệu định hình phương pháp luận kỹ thuật rõ ràng cho kỹ thuật viên ngành lạnh. Để hoàn thiện năng lực chuyên môn, người học nên kết hợp nghiên cứu thêm các tiêu chuẩn xây dựng hiện hành (TCVN về thông gió và điều hòa không khí) cùng tài liệu hướng dẫn kỹ thuật chuyên sâu từ các nhà sản xuất thiết bị.
