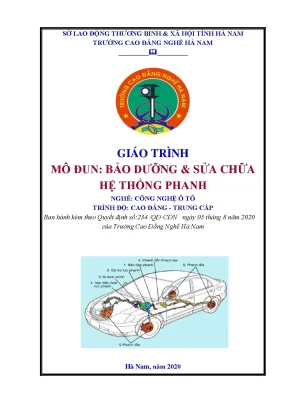

BÁO CÁO THƯ MỤC VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG PHANH (MĐ 25)

Tổng quan về giáo trình

Giáo trình mô đun Bảo dưỡng và sửa chữa hệ thống phanh (mã số mô đun: MĐ 25) là tài liệu đào tạo chuyên môn nghề bắt buộc, thuộc chương trình đào tạo ngành Công nghệ Ô tô ở hai trình độ Cao đẳng và Trung cấp. Tài liệu được ban hành chính thức theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do giảng viên Nguyễn Thanh Tùng làm chủ biên. Trong khung chương trình đào tạo, mô đun MĐ 25 được bố trí giảng dạy sau các môn học chung/đại cương, các môn học kỹ thuật cơ sở và khối mô đun chuyên môn tiền đề (từ MH 15 đến MĐ 24).

Mục tiêu học tập của giáo trình hướng tới ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày hệ thống yêu cầu, nhiệm vụ, phân loại cơ cấu phanh; giải thích cấu tạo và nguyên lý hoạt động của hệ thống phanh dẫn động thủy lực, phanh dẫn động khí nén và phanh dừng; phân tích nguyên nhân sai hỏng và phương pháp kiểm tra, bảo dưỡng định kỳ.
  2. Kỹ năng: Nhận biết chính xác chi tiết, sử dụng thành thạo trang thiết bị, dụng cụ chuyên dùng (SST) để tháo lắp, đo kiểm, sửa chữa và điều chỉnh các cụm chi tiết hệ thống phanh đúng tiêu chuẩn kỹ thuật và an toàn lao động.
  3. Năng lực tự chủ và trách nhiệm: Vận hành quy trình bảo dưỡng độc lập hoặc phối hợp nhóm; kiểm soát an toàn, vệ sinh công nghiệp và đánh giá chất lượng sản phẩm sau bảo dưỡng.

Cấu trúc giáo trình gồm 7 bài học, thiết kế theo trình tự từ lý thuyết nguyên lý hoạt động đến quy trình tháo lắp, phương pháp kiểm tra và quy chuẩn sửa chữa thực tế. Điểm đặc thù của tài liệu là việc tích hợp trực tiếp quy trình tháo lắp chuẩn trên dòng xe Toyota Corolla Altis 2010 cùng bảng thông số định lượng kỹ thuật của dòng xe Toyota Innova.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung thành 7 bài học chuyên đề:

  • Bài 1: Hệ thống phanh dầu (MĐ 25 - 01): Cung cấp tổng quan về nhiệm vụ, yêu cầu kỹ thuật và phân loại hệ thống phanh ô tô. Trình bày cấu tạo, nguyên lý làm việc của hệ thống phanh dẫn động thủy lực (chu trình đạp phanh, giữ phanh và nhả phanh). Thiết lập quy trình tháo lắp 12 bước cơ cấu phanh trước xe Toyota Altis 2010 và quy trình bảo dưỡng tổng quát 16 bước.
  • Bài 2: Bảo dưỡng dẫn động phanh dầu (MĐ 25 - 02): Phân tích cấu tạo và nguyên lý của mạch dẫn động thủy lực một dòng và hai dòng (bố trí trước - sau, bố trí chéo, bố trí 3 bánh). Trình bày chi tiết xilanh phanh chính đơn, xilanh phanh chính kép, bộ trợ lực chân không và xilanh bánh xe. Hướng dẫn quy trình 10 bước tháo lắp bàn đạp phanh, quy trình tháo ống mềm dẫn dầu và kỹ thuật xả không khí (xả e).
  • Bài 3: Bảo dưỡng cơ cấu phanh dầu (MĐ 25 - 03): Trình bày cơ cấu phanh tang trống (đối xứng qua trục, đối xứng qua tâm, tự cường hóa) và phanh đĩa (giá đỡ cố định, giá đỡ di động). Thiết lập quy trình tháo lắp, phương pháp đo kiểm mòn tang trống, má phanh, độ đảo đĩa phanh và bảng thông số sửa chữa chuẩn.
  • Bài 4: Hệ thống phanh hơi: Tổng quan về nguyên lý tạo áp suất và truyền tải động lực bằng khí nén trong hệ thống phanh ô tô tải, xe khách.
  • Bài 5: Bảo dưỡng dẫn động phanh hơi: Cấu tạo, nguyên lý hoạt động và quy trình bảo dưỡng máy nén khí, bình tích khí, van điều áp, tổng van phanh và các đường ống dẫn khí nén.
  • Bài 6: Bảo dưỡng cơ cấu phanh hơi: Cấu tạo cơ cấu phanh guốc dẫn động cam quay, bầu phanh khí nén và phương pháp điều chỉnh đòn điều chỉnh khe hở má phanh.
  • Bài 7: Bảo dưỡng cơ cấu phanh tay: Cấu tạo, nguyên lý hoạt động của cơ cấu phanh dừng cơ khí dẫn động bằng cáp (tác động lên bánh sau hoặc trục thứ cấp hộp số) và quy trình căn chỉnh hành trình cần điều khiển.

Progression logic (logic phát triển nội dung) đi từ phân loại nền tảng $\rightarrow$ khảo sát dẫn động phanh thủy lực $\rightarrow$ cơ cấu phanh thủy lực bánh xe $\rightarrow$ hệ thống phanh khí nén $\rightarrow$ hệ thống phanh dừng độc lập.

┌────────────────────────────────────────────────────────┐
│        Bài 1: Tổng quan & Nguyên lý Phanh Thủy lực     │
└───────────────────────────┬────────────────────────────┘
                            │
       ┌────────────────────┴────────────────────┐
       ▼                                         ▼
┌──────────────────────────────┐  ┌──────────────────────────────┐
│ Bài 2: Dẫn động phanh dầu    │  │ Bài 3: Cơ cấu phanh dầu      │
│ (Bàn đạp, Xilanh kép, Trợ lực)│  │ (Phanh đĩa, Phanh tang trống)│
└──────────────────────────────┘  └──────────────────────────────┘
                            │
       ┌────────────────────┴────────────────────┐
       ▼                                         ▼
┌──────────────────────────────┐  ┌──────────────────────────────┐
│ Bài 4 & 5: Hệ thống &        │  │ Bài 6: Cơ cấu phanh hơi      │
│ Dẫn động phanh hơi           │  │ (Bầu phanh, Cam phanh)       │
└──────────────────────────────┘  └──────────────────────────────┘
                            │
                            ▼
┌────────────────────────────────────────────────────────┐
│           Bài 7: Bảo dưỡng Cơ cấu phanh tay            │
└────────────────────────────────────────────────────────┘

Kiến thức nền tảng được xây dựng

  • Lý thuyết thủy lực và áp suất chất lỏng: Ứng dụng tính chất không nén được của dầu phanh chuyên dụng nhằm truyền tải áp suất trong dải công tác từ $0$ đến $6{,}0\text{ MPa}$. Cơ chế tự bù dầu, xả áp và tránh tạo chân không trong xilanh chính kép thông qua hệ thống cửa nạp và cửa bù.
  • Lý thuyết biến đổi năng lượng và ma sát: Bản chất động lực học của quá trình phanh là biến đổi động năng của ô tô thành nhiệt năng tại các bề mặt ma sát (giữa má phanh với tang trống hoặc đĩa phanh). Yêu cầu kỹ thuật về hệ số ma sát ổn định, khả năng truyền nhiệt của vật liệu gang xám và thép dập.
  • Nguyên lý phân bố lực phanh: Phân bố mômen phanh trên các bánh xe tương ứng với tải trọng bám nhằm loại trừ hiện tượng trượt lết và lệch lực phanh; kết cấu mạch thủy lực hai dòng đảm bảo hiệu quả phanh dự phòng khi xảy ra rò rỉ một nhánh.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật tháo lắp: Thao tác tuần tự các bước tách rời và lắp ráp cụm xilanh phanh, chốt trượt, cao su chắn bụi, lò xo hồi vị, cáp phanh đỗ và ống dầu mềm mà không gây biến dạng hay trầy xước chi tiết.
  • Kỹ năng đo kiểm và chẩn đoán cơ khí chính xác:
    • Sử dụng thước kẹp đo chiều dày má phanh và đường kính trong tang trống.
    • Sử dụng panme đo chiều dày đĩa phanh và đường kính piston xilanh bánh xe.
    • Sử dụng đồng hồ so (dial indicator) gá đặt cách mép ngoài đĩa phanh $10\text{ mm}$ để đo độ đảo dọc trục.
  • Kỹ năng xử lý bảo dưỡng chuyên dụng: Kỹ thuật xả khí (xả e) mạch thủy lực với sự phối hợp hai kỹ thuật viên; kỹ thuật quét phấn kiểm tra vết tiếp xúc giữa má phanh và tang trống; kỹ năng tra mỡ chuyên dụng đúng vị trí quy định.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa lý thuyết chuyên môn và quy trình công nghệ thực hành. Nội dung mỗi bài học được cấu trúc hóa theo 4 phần: Nhiệm vụ - yêu cầu - phân loại $\rightarrow$ Cấu tạo - nguyên lý hoạt động $\rightarrow$ Quy trình công nghệ tháo lắp, kiểm tra, bảo dưỡng $\rightarrow$ Hệ thống câu hỏi tự lượng giá.

┌─────────────────────────────────────────────────────────────┐
│                    TIẾN TRÌNH ĐÀO TẠO                       │
├─────────────────────────────────────────────────────────────┤
│ 1. Khảo sát nguyên lý cấu tạo trên sơ đồ mặt cắt            │
│ 2. Phân tích trạng thái sự cố (Rò rỉ xilanh, e dầu)         │
│ 3. Thao tác tháo lắp theo bảng quy trình chuẩn              │
│ 4. Đo kiểm thông số hình học (Panme, Đồng hồ so)            │
│ 5. Đánh giá chất lượng và kiểm tra áp suất vận hành         │
└─────────────────────────────────────────────────────────────┘

Bài tập và phân tích tình huống kỹ thuật (Case Studies)

Tài liệu xây dựng các bài tập phân tích dựa trên sự cố vận hành cơ khí và thủy lực:

  • Tình huống rò rỉ xilanh chính kép phía trước hoặc phía sau: Phân tích chuyển dịch vị trí của piston số 1 và piston số 2 nhằm giải thích nguyên lý giữ áp suất dầu phanh ở mạch độc lập còn lại.
  • Hiện tượng tạo chân không trong xilanh con: Phân tích chuyển động uốn cong vành mép bát cao su để bù dầu từ khoang lõm piston khi người lái nhả phanh đột ngột.
  • Hiện tượng trầy xước bề mặt tang trống: Phân tích hậu quả cơ học khi má phanh tán rivê bị mòn quá giới hạn cho phép.

Phương pháp đánh giá

  • Đánh giá kiến thức: Trả lời các câu hỏi tự luận cuối mỗi bài về cấu tạo, nguyên lý và nguyên nhân sai hỏng.
  • Đánh giá kỹ năng thực hành: Kiểm tra việc tuân thủ các bước trong quy trình tháo lắp mẫu; kỹ năng lập bảng quy trình công nghệ sửa chữa; độ chính xác khi đọc kết quả trên dụng cụ đo panme và đồng hồ so.
  • Đánh giá an toàn và tổ chức: Đánh giá thao tác kê kích xe, thu gom dầu phanh thải, vệ sinh công nghiệp và sử dụng trang bị bảo hộ lao động.

Điểm nổi bật và cập nhật

  • Tích hợp dữ liệu công nghệ thực tế: Giáo trình chuyển hóa các hướng dẫn sửa chữa chính hãng thành các bước thực hành trực quan, cụ thể là quy trình tháo lắp 12 bước cụm phanh đĩa trước và quy trình 10 bước tháo lắp bàn đạp phanh trên mẫu xe Toyota Corolla Altis 2010.
  • Bộ thông số định lượng kiểm tra rõ ràng: Cung cấp bảng dữ liệu sửa chữa hoàn chỉnh đối với hệ thống phanh xe Toyota Innova, xác lập dung sai chuẩn xác cho công tác đại tu:
Hạng mục kiểm tra Thông số tiêu chuẩn Giới hạn cho phép / Nhỏ nhất / Lớn nhất
Độ cao bàn đạp phanh (hộp số thường) $152{,}9\text{ mm}$ (tính từ sàn xe) —
Độ cao bàn đạp phanh (hộp số tự động) $154{,}0 - 164{,}0\text{ mm}$ —
Hành trình tự do của bàn đạp phanh $1{,}0 - 6{,}0\text{ mm}$ —
Khoảng dự trữ bàn đạp phanh $> 78{,}0\text{ mm}$ (tính từ vách ngăn) —
Khe hở cần đẩy bộ trợ lực và đầu chốt $0\text{ mm}$ —
Độ dày má phanh đĩa trước — Nhỏ nhất: $1{,}0\text{ mm}$
Độ dày đĩa phanh trước — Nhỏ nhất: $26{,}0\text{ mm}$
Độ đảo đĩa phanh trước — Lớn nhất: $0{,}05\text{ mm}$
Đường kính trong tang trống sau $254{,}0\text{ mm}$ Lớn nhất: $256{,}0\text{ mm}$
Độ dày phần ma sát guốc phanh sau $5{,}0\text{ mm}$ Nhỏ nhất: $1{,}0\text{ mm}$
Khe hở guốc phanh sau và trống phanh $0{,}6\text{ mm}$ —
  • Chuẩn hóa vật liệu và hóa chất bảo dưỡng: Chỉ định rõ việc sử dụng mỡ glycol gốc xà phòng lithium với định lượng tối thiểu $0{,}3\text{ g}$ cho mỗi cao su chắn bụi bạc trượt phanh đĩa; sử dụng dung dịch chuyên dụng 3M để tẩy rửa má phanh và bôi trơn tấm chống ồn.
  • Liên kết hệ thống điều khiển điện tử: Đề cập đến sự tích hợp giữa hệ thống phanh cơ sở với các công nghệ an toàn mở rộng như bộ điều hòa lực phanh, hệ thống chống bó cứng phanh (ABS), hỗ trợ phanh khẩn cấp (BA) và phân phối lực phanh điện tử (EBD).

Đối tượng sử dụng giáo trình

  • Sinh viên, học viên:
    • Học sinh, sinh viên theo học trình độ Cao đẳng và Trung cấp nghề Công nghệ Ô tô.
    • Yêu cầu hoàn thành các học phần điều kiện tiên quyết: Cơ học ứng dụng, Vật liệu học, Dung sai - Đo lường kỹ thuật, Kỹ thuật tháo lắp cơ bản và các mô đun chuyên môn gầm từ MH 15 đến MĐ 24.
  • Giảng viên và cơ sở đào tạo:
    • Sử dụng làm tài liệu giảng dạy chuẩn mực cho mô đun MĐ 25.
    • Làm căn cứ biên soạn giáo án lý thuyết tích hợp, xây dựng phiếu hướng dẫn thực hành xưởng và thiết kế tiêu chí chấm điểm kỹ năng nghề.
  • Kỹ thuật viên tại xưởng dịch vụ: Dùng làm tài liệu tra cứu quy trình chuẩn hóa, tra cứu các giá trị lực xiết bu-lông, độ mòn giới hạn và trình tự xả khí mạch thủy lực trong các gara sửa chữa ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ học sinh, sinh viên hệ Cao đẳng và Trung cấp nghề Công nghệ Ô tô; đồng thời phù hợp làm tài liệu bồi dưỡng tay nghề cho thợ sửa chữa gầm ô tô.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học chung, kỹ thuật cơ sở và các mô đun kỹ thuật nghề từ MH 15 đến MĐ 24, bao gồm kiến thức về cơ học thủy khí, đo lường dung sai và kỹ năng sử dụng dụng cụ nguội - sửa chữa cơ khí.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thuần túy là gì?

Giáo trình kết hợp giữa phân tích cấu tạo nguyên lý với quy trình tháo lắp thực tế từng bước trên mẫu xe cụ thể (Toyota Altis 2010), kèm bảng thông số dung sai sửa chữa chuẩn hóa (Toyota Innova) và các lưu ý an toàn xưởng cụ thể.

4. Phương pháp tự học giáo trình đạt hiệu quả cao nhất?

Người học nên đối chiếu sơ đồ nguyên lý mạch dầu/khí với bảng quy trình tháo lắp thực hành; nắm chắc thứ tự các bước thao tác, sau đó tự trả lời các câu hỏi tự lượng giá ở cuối mỗi bài và đối chiếu với bảng thông số kỹ thuật dung sai.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Cuối mỗi bài học đều có danh mục câu hỏi ôn tập tự luận nhằm hệ thống hóa kiến thức; đồng thời phần cuối giáo trình có danh mục tài liệu tham khảo chuyên ngành phục vụ việc tra cứu mở rộng.

Kết luận

Giáo trình mô đun Bảo dưỡng và sửa chữa hệ thống phanh (MĐ 25) do Trường Cao đẳng Nghề Hà Nam ban hành là tài liệu học thuật mang tính thực nghiệm cao, định hình đầy đủ khối kiến thức và kỹ năng về hệ thống phanh ô tô. Lộ trình đào tạo được thiết lập khoa học: trang bị nguyên lý thủy lực/khí nén $\rightarrow$ thực hành tháo lắp theo quy trình $\rightarrow$ đo kiểm chẩn đoán bằng dụng cụ đo cơ khí chính xác $\rightarrow$ hiệu chỉnh và nghiệm thu an toàn. Người học có thể kết hợp tài liệu này với sổ tay hướng dẫn sửa chữa (Service Manual) của các hãng xe để mở rộng kỹ năng xử lý trên các dòng xe hiện đại.
