Tổng quan về giáo trình

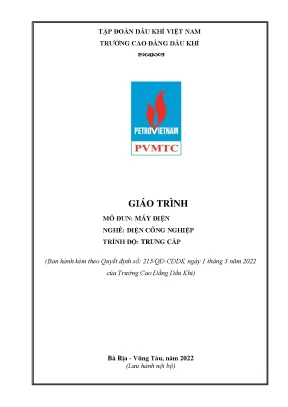

Giáo trình Máy điện (Mã số mô đun: ELEI56135) do Ninh Trọng Tuấn làm chủ biên, cùng các tác giả Nguyễn Lê Cương và Lê Thị Thu Hường biên soạn, được ban hành theo Quyết định số 215/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa – Vũng Tàu). Tài liệu được thiết kế cho chương trình đào tạo nghề Điện công nghiệp ở trình độ Trung cấp và Cao đẳng nghề.

Trong cấu trúc khung chương trình đào tạo chuyên ngành, mô đun Máy điện có khối lượng 6 tín chỉ, tổng thời gian thực hiện là 150 giờ. Môn học giữ vị trí chuyên môn nghề cốt lõi, được bố trí giảng dạy sau khi người học đã hoàn thành các học phần đại cương và khối kiến thức cơ sở bắt buộc gồm Mạch điện cơ bản (ELEI52033), Mạch điện (ELEI53132), Vẽ điện (ELET51165), Khí cụ điện (ELEI53117) và Đo lường điện (ELEI53115).

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trình bày được cấu tạo chi tiết, phân tích nguyên lý làm việc của các loại máy điện tĩnh và máy điện quay; giải thích các chế độ vận hành (không tải, ngắn mạch, có tải).
  • Kỹ năng: Tính toán các thông số kỹ thuật điện từ; vẽ và phân tích sơ đồ khai triển dây quấn; thực hiện quy trình quấn máy biến áp một pha công suất nhỏ; quấn lại động cơ xoay chiều một pha và ba pha bị hỏng theo số liệu kỹ thuật có sẵn; lập bảng dự trù vật tư, thiết bị thực hành.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong kỷ luật, tính cẩn thận, an toàn lao động trong môi trường nhà xưởng công nghiệp.

Giáo trình được cấu trúc thành 1 Bài mở đầu và 4 Bài học chuyên đề. Cách tiếp cận của tài liệu đi từ nền tảng hiện tượng cảm ứng điện từ tổng quát đến phân tích chi tiết từng nhóm thiết bị cụ thể. Điểm đặc thù của giáo trình là sự dịch chuyển trọng tâm sang đào tạo kỹ năng ứng dụng: thời lượng thực hành, thí nghiệm, thảo luận chiếm đến 116 giờ (gần 80% tổng quỹ thời gian), gắn liền trực tiếp với các mô hình cắt bổ, bàn thử nghiệm máy điện và quy trình gia công xưởng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được phân bổ theo 5 phần với tính logic tịnh tiến:

  1. Bài mở đầu: Khái niệm chung về máy điện (3 giờ)
    • Key concepts: Định nghĩa máy điện; phân loại máy điện tĩnh (máy biến áp) và máy điện quay (máy điện xoay chiều, máy điện một chiều); định luật cảm ứng điện từ ($e = -w\frac{d\Phi}{dt}$, $e = B \cdot l \cdot v$); định luật lực điện từ ($F = B \cdot I \cdot l$); định luật mạch từ ($\sum H_k \cdot l_k = \sum w_l \cdot i_l$); các nhóm vật liệu chế tạo máy điện (dẫn điện, dẫn từ, cách điện, kết cấu); nguyên lý phát nóng và làm mát máy điện.
  2. Bài 1: Máy biến áp (30 giờ: 5h LT, 23h TH, 2h KT)
    • Key concepts: Định nghĩa, các đại lượng định mức ($S_{đm}, U_{đm}, I_{đm}, W$); cấu tạo lõi thép (kiểu trụ, kiểu bọc, lõi xuyến) và dây quấn, vỏ ngâm dầu; nguyên lý làm việc ($K = \frac{E_1}{E_2} \approx \frac{U_1}{U_2} = \frac{W_1}{W_2}$); mạch điện thay thế và phương pháp quy đổi tham số thứ cấp về sơ cấp ($E_2', U_2', I_2', r_2', X_2'$); thí nghiệm không tải (xác định tổn hao sắt $P_0 \approx P_{Fe}$, tỷ số biến áp $K$) và thí nghiệm ngắn mạch (xác định điện áp ngắn mạch $U_n%$, tổn hao đồng $P_n = P_{Cu}$); chế độ có tải, hệ số tải $k_t$, độ thay đổi điện áp $\Delta U_2%$; giản đồ năng lượng; máy biến áp ba pha, các kiểu đấu dây ($Y, \Delta, Z$) và xác định tổ nối dây theo phương pháp kim đồng hồ ($Y/Y-12, Y/\Delta-11$); điều kiện làm việc song song; máy biến áp đặc biệt (biến dòng BI/CT, biến điện áp BU/PT, máy biến áp tự ngẫu, máy biến áp hàn); quy trình tính toán thiết kế quấn máy biến áp một pha lõi thép chữ E-I.
  3. Bài 2: Máy điện không đồng bộ (60 giờ: 10h LT, 48h TH, 2h KT)
    • Key concepts: Cấu tạo stato và rôto (lồng sóc, dây quấn); từ trường quay và tốc độ đồng bộ $n_1 = \frac{60f}{p}$; nguyên lý làm việc của động cơ không đồng bộ; đặc tính mômen quay; các phương pháp mở máy và điều chỉnh tốc độ; đặc tính làm việc của động cơ ba pha; cấu tạo động cơ không đồng bộ một pha; sơ đồ khai triển dây quấn ba pha (dây quấn đồng tâm, đồng khuôn, dây quấn dạng $q$ phân số) và dây quấn động cơ một pha.
  4. Bài 3: Máy điện đồng bộ (30 giờ: 5h LT, 24h TH, 1h KT)
    • Key concepts: Cấu tạo máy điện cực lồi và cực ẩn; nguyên lý máy phát điện đồng bộ; hiện tượng và phản ứng phần ứng; phương trình điện áp máy phát cực lồi; đường đặc tính ngoài và đặc tính điều chỉnh; các điều kiện hòa đồng bộ để vận hành song song nhiều máy phát điện; chế độ làm việc của động cơ đồng bộ và máy bù đồng bộ.
  5. Bài 4: Máy điện một chiều (27 giờ: 5h LT, 21h TH, 1h KT)
    • Key concepts: Cấu tạo cực từ stato, rôto phần ứng, cổ góp điện và chổi than; từ trường và công thức tính suất điện động, công suất điện từ, mômen điện từ; nguyên nhân phát sinh tia lửa điện trên cổ góp và biện pháp khắc phục; đặc tính làm việc của máy phát và động cơ điện một chiều; sơ đồ khai triển bộ dây quấn phần ứng máy điện một chiều.

Progression logic: Toàn bộ nội dung giáo trình phát triển tuần tự từ cơ sở lý thuyết trường điện từ tổng quát và cấu trúc vật liệu $\rightarrow$ máy điện tĩnh (máy biến áp) $\rightarrow$ máy điện quay xoay chiều (máy điện không đồng bộ, máy điện đồng bộ) $\rightarrow$ máy điện một chiều.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết trường điện từ ứng dụng trong thiết bị năng lượng; định luật cảm ứng Faraday và quy tắc vặn nút chai/bàn tay phải; định luật cảm ứng lực từ Ampère và quy tắc bàn tay trái; định luật dòng điện toàn phần trong mạch từ sắt từ phi tuyến.
  • Core principles: Nguyên lý biến đổi điện từ trường tĩnh và nguyên lý biến đổi năng lượng cơ – điện thuận nghịch; nguyên lý cân bằng sức điện động và sức từ động trong các cuộn dây ghép hỗ cảm.
  • Essential frameworks: Mô hình mạch điện thay thế quy đổi hình chữ T và mạch điện giản lược; giản đồ năng lượng mô tả quá trình truyền dẫn và tiêu tán công suất tác dụng ($P$), công suất phản kháng ($Q$); phương pháp biểu diễn góc lệch pha tổ nối dây bằng mặt đồng hồ hình học chuẩn 12 điểm giờ.

Kỹ năng phát triển

  • Technical skills: Kỹ năng đọc hiểu nhãn máy định mức; thao tác sử dụng các thiết bị đo kiểm chuyên dụng (VOM, Watt kế, Cos $\varphi$ kế, tần số kế, panme); kỹ năng đấu dây chuyển đổi chế độ vận hành sao/tam giác; đấu dây hòa đồng bộ hệ thống máy phát; kỹ năng quấn dây máy biến áp và gia công rãnh dây động cơ.
  • Analytical skills: Phân tích tham số mạch tương đương từ dữ liệu thực nghiệm đo không tải và ngắn mạch; tính toán độ thay đổi điện áp $\Delta U_2%$ theo tính chất tải cảm hoặc tải dung; xác định điểm hiệu suất cực đại của máy điện thông qua tỷ số tổn hao không tải và tổn hao ngắn mạch ($P_0 = k_t^2 P_n$).
  • Practical competencies: Năng lực lập phương án kỹ thuật thi công; đo đạc kích thước lõi thép E-I ($a, b, c, h$) bằng thước kẹp; tính toán số vòng trên một volt ($n_v$), mật độ từ cảm ($B$), tiết diện trụ giữa ($A_t$), đường kính dây dẫn ($d_1, d_2$); thực hiện hoàn chỉnh quy trình cách điện, tẩm sấy vẹc-ni và xử lý sự cố phóng điện cổ góp.

Phương pháp giảng dạy và học tập

Giáo trình xác định phương thức truyền tải kết hợp giữa thuyết giảng tích cực và hướng dẫn thao tác thực nghiệm trực tiếp tại xưởng máy điện:

Pedagogical approach

  • Áp dụng phương pháp dạy học giải quyết vấn đề (problem-based learning) và diễn giảng tương tác.
  • Giảng viên thực hiện thao tác mẫu chuẩn (thị phạm) trước toàn lớp về các bước đo kiểm, quấn dây, đấu nối thiết bị trước khi giao ca thực hành.
  • Phân chia sinh viên thành từng nhóm thực tập chuyên biệt với quy mô tối đa 3 người/nhóm nhằm bảo đảm từng cá nhân đều trực tiếp vận hành thiết bị. Sau mỗi ca thực tập, tổ chức họp rút kinh nghiệm để phân tích các sai sót thao tác kỹ thuật tại chỗ.

Bài tập và case studies

  • Hệ thống bài tập tính toán mạch từ, thiết lập tỷ số biến áp ba pha tương ứng với từng kiểu nối dây ($Y/\Delta, \Delta/Y, Y/Y, \Delta/\Delta$).
  • Bài tập tình huống phân tích điều kiện ghép vận hành song song các máy biến áp: tính toán tổn thất dòng điện cân bằng khi xảy ra sai lệch tổ nối dây hoặc sai khác điện áp ngắn mạch ($U_n%$).

Practical exercises

  • Nhận dạng cấu tạo cơ khí và điện học trên các mô hình bổ cắt (động cơ lồng sóc, động cơ rôto dây quấn, máy phát cực lồi/cực ẩn, máy điện một chiều).
  • Thí nghiệm đo không tải và ngắn mạch máy biến áp một pha để đo $P_0, I_0, P_n, U_n$.
  • Thực hành quấn mới máy biến áp một pha cỡ nhỏ: đo kích thước lá thép E-I, tính toán số vòng dây sơ cấp $N_1$, thứ cấp $N_2$, quấn dây trên máy quấn chỉ thị số, lót giấy cách điện amiăng và tẩm vẹc-ni.
  • Đấu dây vận hành và đảo chiều quay động cơ ba pha 2 cấp tốc độ.

Assessment methods

Cơ cấu đánh giá bao gồm kiểm tra định kỳ trong quá trình học và kiểm tra kết thúc mô đun, phân bổ cụ thể theo bảng danh mục:

Bài kiểm tra Phạm vi nội dung Hình thức thi Thời lượng
Bài số 1 Bài mở đầu và Bài 1 Lý thuyết (tự luận hoặc trắc nghiệm) 45 phút
Bài số 2 Bài 2 (Máy điện không đồng bộ) Lý thuyết 45 phút
Bài số 3 Bài 2 (Đấu dây, vận hành động cơ KĐB) Thực hành thao tác xưởng 60 phút
Bài số 4 Bài 3 (Máy điện đồng bộ) Thực hành thao tác xưởng 60 phút
Bài số 5 Bài 3 (Hòa đồng bộ máy phát) Thực hành thao tác xưởng 60 phút
Bài số 6 Bài 4 (Máy điện một chiều) Thực hành thao tác xưởng 60 phút
Kiểm tra kết thúc Toàn bộ nội dung mô đun Trắc nghiệm tổng hợp & Thực hành xưởng Theo quy định chung

Self-study guidelines

  • Người học chủ động đọc trước nội dung từng bài trong giáo trình và chuẩn bị câu hỏi thảo luận trước khi lên lớp.
  • Hoàn thành đầy đủ các bài tập tính toán số liệu dây quấn, tự lập bảng kê dự trù vật tư (dây điện từ, ghen amiăng, thiếc hàn, phim phổi cách điện) phục vụ bài thực hành.

Điểm nổi bật và cập nhật

Nội dung giáo trình Máy điện thể hiện các thuộc tính kỹ thuật và phương pháp luận được chuẩn hóa:

  • Updates so với chương trình cũ: Tài liệu kế thừa nền tảng từ Giáo trình Máy điện của Vụ Trung học và Dạy nghề (NXB Giáo dục), đồng thời tích hợp có chọn lọc các lý thuyết chuyên sâu từ bộ giáo trình kinh điển Máy điện 1, 2 của nhóm tác giả Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu (NXB Khoa học và Kỹ thuật, 2001) và tài liệu Công nghệ chế tạo Máy điện và Máy biến áp của Nguyễn Đức Sĩ (NXB Giáo dục, 1995).
  • Hệ thống hóa ký hiệu và công thức: Toàn bộ công thức tính toán đều được đánh số định danh ($1.1, 1.2, 1.6\dots$) để thuận tiện đối chiếu. Hệ thống ký hiệu các đại lượng điện ($U, I, P, Q, S, E, B, H, \Phi, \Psi$) được chuẩn hóa thống nhất với các giáo trình trình độ đại học, tạo điều kiện thuận lợi cho người học khi tham khảo các bậc học cao hơn.
  • Tiêu chuẩn hóa vật liệu cách điện: Bổ sung bảng phân cấp độ chịu nhiệt chi tiết của vật liệu cách điện theo các chuẩn công nghiệp quốc tế:

$$\text{Cấp Y } (90^\circ\text{C}) \rightarrow \text{Cấp A } (105^\circ\text{C}) \rightarrow \text{Cấp E } (120^\circ\text{C}) \rightarrow \text{Cấp B } (130^\circ\text{C}) \rightarrow \text{Cấp F } (155^\circ\text{C}) \rightarrow \text{Cấp H } (180^\circ\text{C}) \rightarrow \text{Cấp C } (>180^\circ\text{C})$$

  • Gắn liền tính toán thi công với thông số vật liệu thực tế: Quy trình tính toán quấn máy biến áp một pha chỉ rõ các thông số kỹ thuật thực nghiệm: tính toán khối lượng lõi thép theo công thức $W_{Fe} = 46{,}8 \cdot a \cdot b$ (với khối lượng riêng tiêu chuẩn $7{,}8\text{ kg/dm}^3$); phân biệt mật độ từ cảm chọn tính toán cho thép cán nóng ($B = 1{,}2\text{ T}$, hàm lượng Silic $2% - 4%$) và thép cán lạnh định hướng ($B = 1{,}4\text{ T} - 1{,}6\text{ T}$).
  • Industry connections: Tích hợp các thiết bị và quy trình vận hành phổ biến trong các trạm điện và xí nghiệp công nghiệp dầu khí như máy biến áp tự ngẫu mở máy động cơ, máy biến dòng BI/CT đo lường bảo vệ, máy biến áp hồ quang hàn, hệ thống hòa đồng bộ máy phát điện ba pha.

Đối tượng sử dụng giáo trình

Giáo trình Máy điện được biên soạn nhằm phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

Sinh viên chuyên ngành Điện công nghiệp

  • Giáo trình là tài liệu học tập bắt buộc cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề thuộc nghề Điện công nghiệp (năm thứ nhất hoặc đầu năm thứ hai theo tiến độ đào tạo mô đun).
  • Học viên các chương trình đào tạo ngắn hạn, bồi dưỡng nâng bậc thợ hoặc kỹ thuật viên bảo trì hệ thống điện công nghiệp.

Điều kiện tiên quyết (Prerequisites)

Để tiếp thu đầy đủ các nội dung trong giáo trình, người học cần có kiến thức và kỹ năng từ các môn học/mô đun trước đó:

  • Đã hoàn thành các môn cơ sở: Mạch điện cơ bản (ELEI52033), Mạch điện (ELEI53132) – nắm vững định luật Ohm, định luật Kirchhoff, giải tích mạch xoay chiều 1 pha và 3 pha.
  • Đã hoàn thành học phần Đo lường điện (ELEI53115) – biết sử dụng các đồng hồ đo VOM, Ampe kế, Vôn kế, Watt kế, biến dòng, biến áp đo lường.
  • Đã học xong môn Vẽ điện (ELET51165) và Khí cụ điện (ELEI53117) – hiểu nguyên lý đóng cắt, bảo vệ của aptomat, contactor, rơ-le nhiệt.

Giảng viên và cán bộ hướng dẫn thực hành

  • Sử dụng giáo trình làm khung kế hoạch bài giảng (giáo án lý thuyết và giáo án tích hợp/thực hành).
  • Làm căn cứ thiết kế ngân hàng câu hỏi trắc nghiệm kiểm tra định kỳ, bảng tiêu chí chấm điểm kỹ năng thực hành tay nghề (rubrics) tại xưởng máy điện.

Tự học và tra cứu kỹ thuật

  • Tài liệu hỗ trợ kỹ thuật viên tự học, phục vụ việc tra cứu các bước tính toán thực hành quấn dây máy biến áp một pha cỡ nhỏ, xác định tổ nối dây máy biến áp ba pha hoặc tra cứu cấp cách nhiệt của vật liệu chế tạo máy điện trong thực tế sản xuất.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình được biên soạn phục vụ cho học sinh, sinh viên hệ Trung cấp và Cao đẳng chuyên ngành Điện công nghiệp tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp có khung chương trình tương đương.

2. Cần hoàn thành những học phần nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các môn học cơ sở gồm Mạch điện cơ bản (ELEI52033), Mạch điện (ELEI53132), Vẽ điện (ELET51165), Khí cụ điện (ELEI53117) và Đo lường điện (ELEI53115).

3. Cấu trúc thời lượng của mô đun phân bổ như thế nào?

Mô đun có tổng thời lượng 150 giờ (6 tín chỉ), trong đó lý thuyết chiếm 28–30 giờ, thực hành/thí nghiệm/thảo luận chiếm 116–120 giờ, kiểm tra định kỳ lý thuyết 2 giờ và kiểm tra thực hành 4 giờ.

4. Giáo trình cung cấp những kỹ năng thực hành chuyên sâu nào?

Người học được rèn luyện kỹ năng xác định cực tính và đấu dây vận hành máy biến áp; đo kiểm tham số không tải và ngắn mạch; quấn máy biến áp một pha cỡ nhỏ trên lõi E-I; đấu dây vận hành và đảo chiều động cơ không đồng bộ 3 pha; hòa đồng bộ máy phát điện xoay chiều; vẽ sơ đồ khai triển dây quấn phần ứng máy điện.

5. Có những tài liệu tham khảo chính yếu nào được trích dẫn trong giáo trình?

Các tài liệu tham khảo cốt lõi bao gồm:

  • Nguyễn Đức Sĩ (1995), Công nghệ chế tạo Máy điện và Máy biến áp, NXB Giáo dục.
  • Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu (2001), Máy điện 1, NXB Khoa học và Kỹ thuật.
  • Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu (2001), Máy điện 2, NXB Khoa học và Kỹ thuật.
  • Giáo trình Máy điện, Vụ Trung học và Dạy nghề – NXB Giáo dục.

Kết luận

Giáo trình mô đun Máy điện (ELEI56135) của Trường Cao đẳng Dầu khí cung cấp cấu trúc kiến thức hoàn chỉnh về nguyên lý máy điện tĩnh và máy điện quay, định hình phương pháp tính toán tham số điện từ và rèn luyện kỹ năng thực hành vận hành, gia công quấn dây trong công nghiệp.

Sau khi hoàn thành mô đun Máy điện, sinh viên tiếp tục học tập các mô đun chuyên sâu tiếp theo trong chương trình khung đào tạo:

  1. Trang bị điện 1 (ELET55157 – 120 giờ)
  2. Cung cấp điện (ELEI6509 – 90 giờ)
  3. Thí nghiệm điện 1 (ELEI55138 – 75 giờ)
  4. Kỹ thuật lắp đặt điện (ELEI55124 – 120 giờ)
  5. Thực tập sản xuất (ELEI54152 – 180 giờ)

Nguồn học liệu thực hành đi kèm bao gồm hệ thống phòng học chuyên môn hóa, bàn giá thực hành máy điện, mô hình hòa đồng bộ máy phát, máy quấn dây chỉ thị số, thiết bị đo lường VOM, Watt kế, Cos $\varphi$ kế cùng hệ thống tài liệu chuyên ngành của NXB Giáo dục và NXB Khoa học & Kỹ thuật.
