TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÁY ĐIỆN 1 (MÃ MÔ ĐUN: MĐ16)

Tổng quan về giáo trình (250-300 từ)

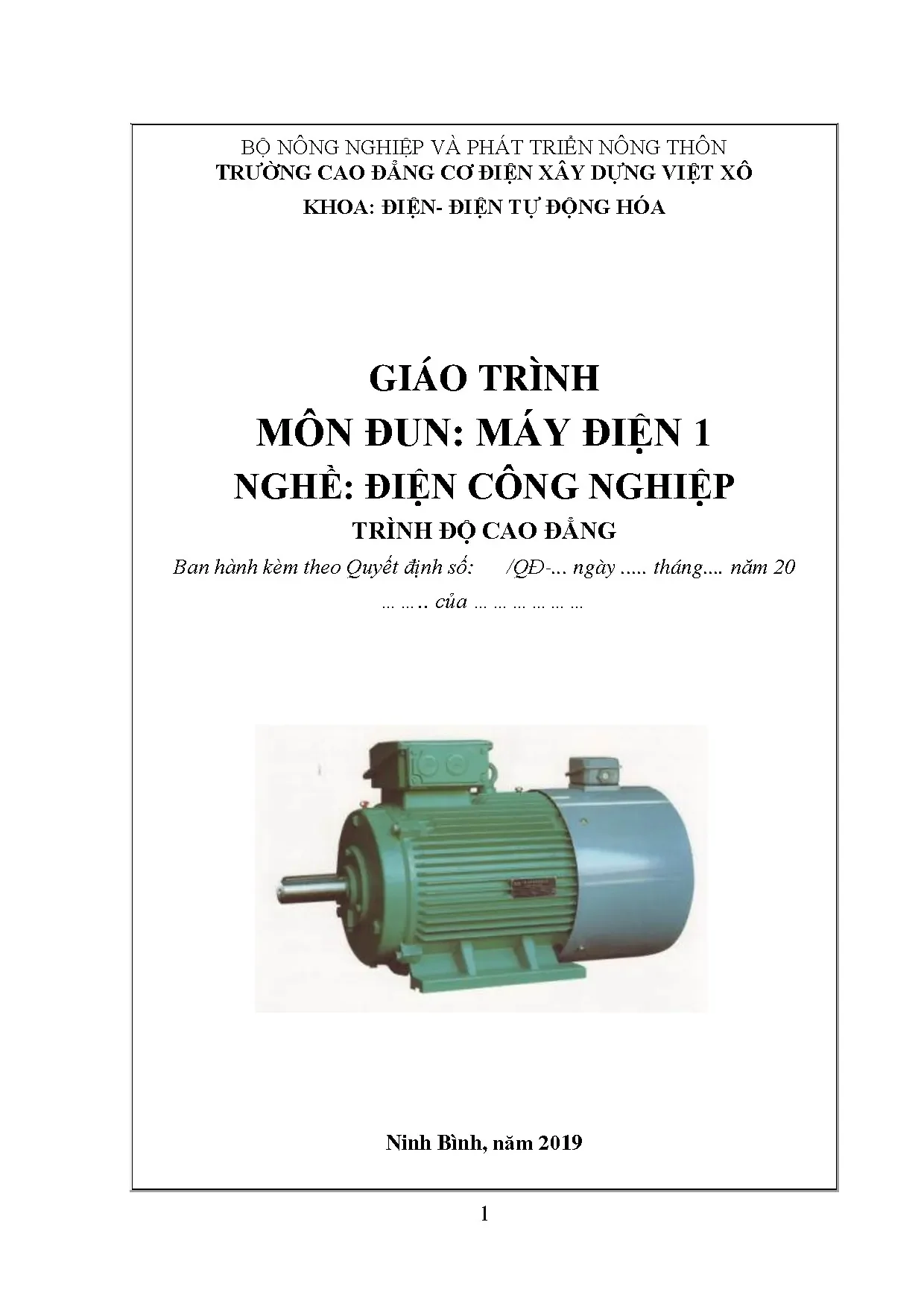

Giáo trình môn đun Máy điện 1 (Mã mô đun: MĐ16) là tài liệu đào tạo chuyên ngành Điện công nghiệp thuộc trình độ cao đẳng, do Khoa Điện - Điện Tự động hóa thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành năm 2019. Ban biên soạn bao gồm kỹ sư Nguyễn Thị Dịu (Chủ biên), kỹ sư Nguyễn Huy Hoàng và kỹ sư Trần Đức Thiện.

Về vị trí trong chương trình đào tạo, mô đun được bố trí giảng dạy sau các môn học cơ sở gồm An toàn lao động, Mạch điện, và Mô đun Đo lường. Kiến thức và kỹ năng trong tài liệu đóng vai trò nền tảng để người học tiếp thu các mô đun chuyên sâu tiếp theo như Máy điện 2, Truyền động điện, và Trang bị điện.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Mô tả cấu tạo, phân tích nguyên lý làm việc của máy điện tĩnh và máy điện quay; giải thích các phương trình cân bằng điện từ; tính toán các thông số kỹ thuật định mức và thiết lập sơ đồ khai triển dây quấn máy điện.
  • Về kỹ năng: Tính toán thiết kế và quấn lại máy biến áp một pha công suất nhỏ; thi công quấn bộ dây stato động cơ không đồng bộ một pha và ba pha theo số liệu kỹ thuật; lập kế hoạch và dự trù vật tư thiết bị xưởng.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp làm việc khoa học, tư duy kỹ thuật chính xác và bảo đảm an toàn điện.

Giáo trình có tổng thời lượng 150 giờ, trong đó lý thuyết chiếm 42 giờ, thực hành và bài tập xưởng chiếm 96 giờ, cùng 12 giờ kiểm tra đánh giá. Điểm đặc sắc trong cấu trúc của tài liệu là sự kết hợp trực tiếp giữa hệ thống giải tích toán học mạch điện - từ trường với quy trình công nghệ gia công cơ - điện thực tế tại xưởng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm bài mở đầu và bốn bài học chuyên môn:

  1. Bài mở đầu: Khái niệm chung về máy điện (4 giờ lý thuyết): Trình bày định nghĩa phân loại máy điện tĩnh và máy điện quay; hệ thống định luật cảm ứng điện từ ($e = -w\frac{d\Phi}{dt}$, $e = Blv$), định luật lực điện từ ($F = Bil$); đặc tính vật liệu dẫn điện (đồng, nhôm, men êmay), vật liệu dẫn từ (thép lá kỹ thuật điện cán nóng/nguội dày 0,35–0,5 mm bổ sung 2–5% Si), và vật liệu cách điện theo cấp nhiệt độ (A, B, E, H); cơ chế phát nóng, tổn hao năng lượng và tản nhiệt làm mát.
  2. Bài 1: Máy biến áp (28 giờ - 2 LT, 24 TH, 2 KT): Khảo sát cấu tạo lõi thép E-I (trụ, gông) và cuộn dây sơ cấp/thứ cấp; quan hệ biến đổi sức điện động $E = 4{,}44 f W \Phi_{\text{max}}$; tính toán thiết kế máy biến áp một pha cỡ nhỏ (tiết diện lõi thép $S_t = a \times b$, công suất $S_{\text{đm}}$, số vòng trên vôn $W_0 = \frac{K}{S_t}$, đường kính dây dẫn $d$); phân tích ba chế độ vận hành (không tải, ngắn mạch, có tải) thông qua sơ đồ thay thế tương đương và đồ thị vectơ; máy biến áp ba pha, tổ nối dây, hệ thống bảo vệ dầu (rơle hơi, bình giãn dầu, ống xả áp).
  3. Bài 2: Máy điện không đồng bộ (98 giờ tổng hợp): Phân tích từ trường đập mạch và từ trường quay của hệ thống dòng điện 3 pha, 2 pha; nguyên lý biến đổi năng lượng điện - cơ; phương pháp thành lập sơ đồ khai triển dây quấn stato 1 lớp và 2 lớp (kiểu đồng khuôn vành rế $2p=4$, $2p=2$; kiểu đồng tâm 2 mặt phẳng, 3 mặt phẳng); phương pháp mở máy (trực tiếp, giảm áp, biến trở rôto); điều chỉnh tốc độ (thay đổi tần số $f$, đổi số đôi cực $p$, điều khiển điện áp $U$, biến đổi điện trở mạch rôto); cấu tạo và phương pháp mở máy động cơ KĐB một pha (dây quấn phụ, tụ điện, vòng chập).
  4. Bài 3: Máy phát điện đồng bộ (5 giờ - 2 LT, 2 TH, 1 KT): Cấu tạo hệ thống cực từ kích từ và dây quấn phần ứng; nguyên lý làm việc và các đường đặc tính vận hành của máy phát điện đồng bộ.
  5. Bài 4: Máy điện một chiều (15 giờ - 6 LT, 7 TH, 2 KT): Khái quát cấu tạo phần ứng, cổ góp, chổi than; phương trình sức điện động và mômen điện từ; đặc tính làm việc của máy phát điện một chiều và kỹ thuật quấn dây phần ứng.
Tiến trình phát triển logic của nội dung:
[Cơ sở điện từ học] ➔ [Máy điện tĩnh (MBA)] ➔ [Máy điện quay xoay chiều (KĐB - ĐB)] ➔ [Máy điện một chiều]
[Lý thuyết định lượng] ➔ [Tính toán thiết kế] ➔ [Gia công cơ - điện] ➔ [Thử nghiệm & Chẩn đoán sự cố]

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các mô hình phân tích giải tích kỹ thuật:

  • Hệ phương trình điện từ cơ bản: Ứng dụng định luật Maxwell và định luật dòng điện toàn phần trong môi trường sắt từ; phương trình cân bằng điện áp: $\dot{U}_1 = -\dot{E}_1 + \dot{I}_1\dot{Z}_1$.
  • Mô hình hóa mạch điện tương đương: Xây dựng sơ đồ thay thế hình chữ T của máy biến áp và động cơ không đồng bộ; quy đổi các đại lượng thứ cấp về sơ cấp ($R'_2 = k^2 R_2$, $X'_2 = k^2 X_2$).
  • Lý thuyết tổn hao và hiệu suất: Phân tích tổn hao sắt từ ($P_{\text{st}} \approx P_0$, không đổi theo tải) và tổn hao đồng ($P_{\text{đ}} = k_t^2 P_n$, tỷ lệ với bình phương dòng điện); xác lập điều kiện đạt hiệu suất cực đại khi $k_t = \sqrt{P_0 / P_n} \approx 0{,}5 - 0{,}7$.

Kỹ năng phát triển

Tài liệu cung cấp hệ thống quy chuẩn thực hành:

  • Kỹ thuật tính toán thiết kế: Đo đạc kích thước lõi thép ($a, b, c, h$ bằng thước kẹp cơ khí); tính toán diện tích cửa sổ lấp đầy $Q_{\text{dd}} \le Q_{\text{cs}}$; lựa chọn mật độ dòng điện $J$ để xác định đường kính dây $d = \sqrt{\frac{4F}{\pi}}$.
  • Kỹ năng gia công và lắp ráp: Kỹ thuật làm dưỡng gỗ $(a+1)\times b \times (h-1)$; gia công cốt bìa cách điện; điều chỉnh tỷ số truyền bàn quấn tay ($1/10$, $1/5$ cho cỡ dây $< 0{,}5\text{ mm}$, $1/1$ cho cỡ dây $> 0{,}5\text{ mm}$); gấp mí mép giấy cách điện lớp; kỹ thuật dùng búa nhựa nêm gỗ dằn phẳng mặt phẳng bối dây; ghép xen kẽ lá thép chữ E và I để triệt tiêu khe hở không khí.
  • Năng lực phân tích và xử lý pan sự cố: Đo điện trở cách điện bằng Megaohm mét; đo thông mạch; phân tích nguyên nhân hiện tượng ngắn mạch, hở mạch, rơle không tác động hoặc rung nóng do sai lệch cơ cấu mạch từ.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình sư phạm kỹ thuật tích hợp lý thuyết - thực hành (integrated competence-based training), trong đó thời lượng thực hành thao tác xưởng chiếm trên 64% tổng khối lượng mô đun.

Quy trình tổ chức dạy học được cấu trúc theo hệ thống bài tập thực hành tuần tự:

  • Bài tập thiết kế và chế tạo máy biến áp: Sinh viên tính toán các thông số theo dữ liệu mất mẫu hoặc mẫu có sẵn; tiến hành làm khuôn gỗ, cắt bìa cách điện $l_1 > 4(a+b)$, $l_2 > 4(a+\delta)+8(r-\delta)$; quấn cuộn sơ cấp và thứ cấp; lót cách điện lớp; đưa đầu dây ra ngoài; hàn chì luồn ống gen chịu nhiệt; lồng lá tôn E-I; ép cùm bu lông mạch từ.
  • Bài tập khai triển bối dây stato: Rèn luyện kỹ năng vẽ sơ đồ trải dây quấn động cơ 3 pha ($2p=4$, $2p=2$) trên bản vẽ kỹ thuật phẳng, sau đó thực hiện trực tiếp trên rãnh stato qua 5 công đoạn: chuẩn bị dưỡng $\rightarrow$ lót cách điện rãnh $\rightarrow$ quấn nhóm bối dây $\rightarrow$ lồng dây vào rãnh $\rightarrow$ đấu nối liên kết bối dây theo đúng cực tính.

Phương pháp đánh giá kết hợp kiểm tra lý thuyết định lượng (khảo sát phương trình, thông số sơ đồ thay thế) với đánh giá sản phẩm thực hành tại xưởng (chất lượng khuôn dây, độ bền cơ học của bối dây quấn, độ cách điện cuộn dây đối với vỏ thép, mức tăng nhiệt và tiếng ồn khi vận hành không tải và có tải). Người học tự học thông qua việc tra cứu bảng thông số dung sai kỹ thuật, giải các bài tập tính toán mạch điện và kiểm tra chéo các bước gia công theo phiếu quy trình công nghệ.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun Máy điện 1 cập nhật nhiều chi tiết kỹ thuật chuyên ngành phù hợp với công nghệ sửa chữa và bảo dưỡng máy điện:

  • Chuẩn hóa thông số vật liệu chế tạo: Giáo trình phân tích cụ thể cấu tạo thép kỹ thuật điện cán lạnh định hướng từ nhằm giảm tổn thất dòng điện xoáy (Fuco) so với thép cán nóng; phân loại chi tiết các cấp cách điện A ($105^\circ\text{C}$), B ($130^\circ\text{C}$), E ($120^\circ\text{C}$), H ($180^\circ\text{C}$) tương ứng với vật liệu sợi thủy tinh, amiăng, mica hoặc men tổng hợp.
  • Quy trình công nghệ chế tạo thực tế: Hướng dẫn kỹ thuật xử lý cơ học khi đường kính dây dẫn lớn hơn 0,7 mm bằng cách sử dụng búa nhựa gò phẳng qua tấm nêm gỗ trung gian nhằm tránh phá hủy lớp men êmay; công nghệ xử lý hai đầu dây ra cùng phía khi cuộn dây có số lớp lẻ.
  • Tích hợp hệ thống bảo vệ máy điện công nghiệp: Mô tả cơ cấu bảo vệ trên nắp thùng máy biến áp dầu công suất lớn, gồm bình giãn dầu duy trì áp suất dầu, rơle hơi 2 phao phát hiện khí sủi (do phóng điện cục bộ) và khí nổ (cắt dòng tức thời), kết hợp màng nổ thủy tinh/nhôm trên ống bảo hiểm.
  • Bảng hóa hướng dẫn sửa chữa sự cố: Tích hợp bảng phân tích các sự cố hư hỏng (pan) thường gặp: cuộn dây mất nguồn, rơle bảo vệ không tác động khi quá áp, điện áp thứ cấp sai lệch giá trị danh định, và máy phát ra tiếng kêu rè, rung nóng do ghép thiếu lõi từ.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên trình độ Cao đẳng nghề: Giáo trình được thiết kế làm tài liệu học tập chính khóa cho sinh viên năm thứ hai chuyên ngành Điện công nghiệp và Điện - Điện tự động hóa.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối lượng kiến thức của các môn học: An toàn lao động (nắm vững quy tắc an toàn đóng cắt nguồn điện, chống điện giật), Mạch điện (nắm vững định luật Kirchhoff, phương pháp tính mạch điện xoay chiều 1 pha và 3 pha), và Đo lường điện (thành thạo kỹ năng sử dụng đồng hồ vạn năng, ampe kìm, Megaohm mét).
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là khung chương trình chuẩn để giáo viên thiết kế giáo án bài giảng lý thuyết, biên soạn bảng hướng dẫn công nghệ thực hành và lập bảng định mức vật tư tiêu hao (dây đồng, bìa cách điện, dầu máy biến áp, lá thép).
  • Học viên các khóa đào tạo nghề ngắn hạn & Công nhân kỹ thuật: Là tài liệu tham khảo cho công nhân kỹ thuật ngành điện thực hiện bồi dưỡng tay nghề, thi nâng bậc thợ hoặc tham khảo quy trình quấn dây động cơ, biến áp trong các xưởng sửa chữa cơ điện.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ đào tạo sinh viên hệ cao đẳng nghề Điện công nghiệp, đồng thời là cẩm nang kỹ thuật cho công nhân kỹ thuật tham gia các khóa đào tạo thực hành quấn dây và sửa chữa máy điện.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải nắm vững kiến thức từ các môn học tiên quyết: An toàn lao động, Phân tích mạch điện xoay chiều một pha - ba pha và Kỹ thuật đo lường các đại lượng điện ($U, I, R, P, \cos\varphi$).

3. Điểm khác biệt giữa giáo trình này với các tài liệu lý thuyết máy điện đại học là gì?

Tài liệu tinh giản các phép chứng minh vi tích phân phức tạp, tập trung vào công thức giải tích thực dụng ($S_t, W_0, d$), sơ đồ khai triển bối dây stato và các bước công nghệ thao tác thực hành xưởng (làm khuôn, lồng dây, chêm nêm, sơn tẩm, chạy thử).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc lý thuyết với vẽ lại sơ đồ trải dây quấn ra giấy kỹ thuật; tự tính toán thông số một máy biến áp cụ thể theo kích thước mẫu lõi thép cho trước trước khi thực hiện quy trình gia công xưởng.

5. Giáo trình có cung cấp tài liệu hướng dẫn sửa chữa sự cố hay không?

Có. Giáo trình tích hợp bảng tra cứu các pan sự cố thường gặp (như điện áp thứ cấp ra sai, máy biến áp phát nhiệt, rơle ngắt mạch) cùng nguyên nhân kỹ thuật và các bước xử lý khắc phục tương ứng.

Kết luận (150 từ)

Giáo trình Máy điện 1 (MĐ16) là tài liệu đào tạo nghề nghiệp mang tính chuẩn hóa, kết hợp chặt chẽ giữa cơ sở lý thuyết điện từ học với kỹ thuật chế tạo, sửa chữa máy điện. Hệ thống nội dung dẫn dắt người học từ nguyên lý máy điện tĩnh (máy biến áp) đến các hệ thống máy điện quay (động cơ không đồng bộ, máy phát điện đồng bộ, máy điện một chiều).

Lộ trình học tập khuyến nghị là hoàn thành các môn cơ sở mạch điện, làm chủ kỹ thuật tính toán thiết kế máy biến áp một pha và sơ đồ dây quấn stato ba pha trong mô đun này, tạo tiền đề tiếp thu các mô đun Máy điện 2, Truyền động điện và Trang bị điện. Người học có thể khai thác thêm các bảng tra cứu dung sai vật liệu cách điện và sổ tay công nghệ gia công xưởng đính kèm để hoàn thiện kỹ năng thực hành nghề.
