Tổng quan về giáo trình

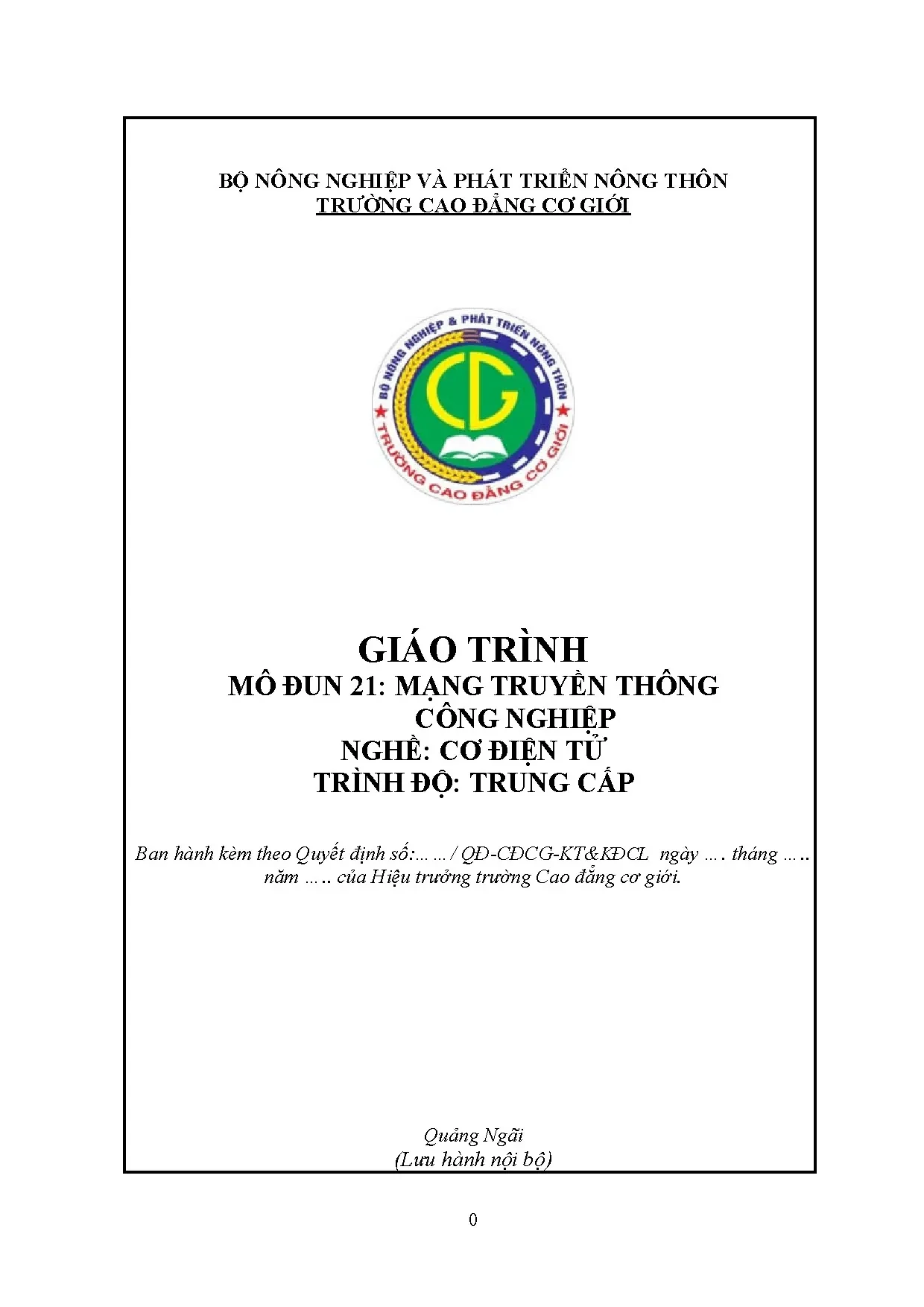

Giáo trình Mô đun 21: Mạng truyền thông công nghiệp (Mã mô đun: MĐ 21) là tài liệu đào tạo chuyên môn do Trường Cao đẳng Cơ giới (Quảng Ngãi) biên soạn theo chương trình khung đào tạo nghề Cơ điện tử và Tự động hóa công nghiệp ở trình độ Trung cấp, ban hành kèm theo Quyết định của Hiệu trưởng nhà trường. Giáo trình do tác giả Bùi Quang Toản làm chủ biên.

Về vị trí trong chương trình đào tạo, mô đun có thời lượng 75 giờ (tương đương 2 tín chỉ), gồm 25 giờ lý thuyết, 46 giờ thực hành/thảo luận/thí nghiệm và 4 giờ kiểm tra. Mô đun được xếp ở nhóm các môn học chuyên ngành nâng cao, được giảng dạy sau khi người học đã hoàn thành các học phần cơ sở và kỹ thuật nền tảng như Điện cơ bản (MĐ 10), Lập trình PLC (MĐ 11), Kỹ thuật cảm biến (MĐ 12), Điện tử công suất (MĐ 13), Điều khiển khí nén - điện khí nén (MĐ 15), Điều khiển thủy lực - điện thủy lực (MĐ 16), và Lắp đặt, vận hành hệ thống cơ điện tử MPS (MĐ 18).

[Chương trình Khung Nghề Cơ Điện Tử / Tự Động Hóa]

Mục tiêu học tập của giáo trình được xác định cụ thể theo các nhóm chuẩn đầu ra:

  • Kiến thức (A1, A2): Mô tả cấu trúc các hệ thống và thiết bị điều khiển hiện đại; phân loại các cấp mạng truyền thông công nghiệp; phân tích nguyên nhân gây nhiễu và các giải pháp triệt nhiễu; trình bày nguyên lý của các chuẩn truyền thông RS232, RS485, cáp quang; giải thích cấu trúc và cơ chế giao tiếp của các giao thức Modbus, AS-i, Profibus, Industrial Ethernet.
  • Kỹ năng nghề nghiệp: Lắp ráp, kết nối và cấu hình tham số mạng truyền thông trong hệ thống cơ điện tử; nhận dạng và xử lý các lỗi phần cứng, đường truyền và phần mềm điều khiển.
  • Năng lực tự chủ và trách nhiệm (C1): Tổ chức không gian làm việc an toàn, tuân thủ quy trình kỹ thuật và các biện pháp bảo hộ lao động.

Cấu trúc tài liệu gồm 9 bài học được thiết kế theo hướng tích hợp, kết hợp giữa cơ sở lý thuyết truyền thông số với quy trình thực hành cấu hình mạng và chẩn đoán sự cố trên các thiết bị điều khiển công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 9 bài học có mối liên kết tuần tự từ tổng quan kiến trúc, kỹ thuật lớp vật lý đến các giao thức truyền thông chuyên dụng:

[Bài 1: Giới thiệu tổng quan & Mô hình OSI 7 tầng]
[Bài 2: Nhiễu, Giải pháp nối đất & Kỹ thuật triệt nhiễu]
[Bài 3, 4, 5: Chuẩn vật lý RS232, RS485 & Cáp quang]
[Bài 6, 7, 8, 9: Các mạng Modbus, AS-i, Profibus & Industrial Ethernet]
  • Bài 1: Giới thiệu tổng quan (3 giờ lý thuyết): Khái quát bản chất của mạng truyền thông công nghiệp; so sánh mạng công nghiệp với mạng viễn thông và mạng máy tính thông thường dựa trên tiêu chí đối tượng truyền nhận, yêu cầu thời gian thực và môi trường vận hành. Trình bày mô hình tháp phân cấp 5 cấp chức năng (cảm biến/chấp hành, điều khiển, giám sát, điều hành sản xuất, quản lý công ty) tương ứng với 4 cấp truyền thông (bus trường/bus thiết bị, bus hệ thống/bus điều khiển, mạng xí nghiệp, mạng công ty). Khảo sát các hệ thống điều khiển hiện đại: DCS (từ mốc Honeywell TDC2000 năm 1975 đến các hệ DCS của Yokogawa), SCADA tích hợp giao diện HMI (OP, TP, Multi Panel), hệ điều khiển lai Hybrid Control System (như SIMATIC PCS7, DeltaV, PlantScape, Stardom, Industrial IT), FCS và thiết bị khả trình PLC. Trình bày mô hình tham chiếu OSI 7 tầng của ISO/ITU-T, nguyên lý đóng gói dữ liệu PCI, SDU, PDU, 5 lớp giao thức tầng vận chuyển (Class 0 đến Class 4), và sơ lược các chuẩn Foundation Fieldbus, Ethernet, Profibus, Modbus.
  • Bài 2: Nhiễu và giải pháp (3 giờ lý thuyết): Phân tích khái niệm nhiễu trắng, mô hình toán học AWGN, nhiễu Gaussian, Poisson, Cauchy; các nguyên nhân gây sự cố nhiễu (nhiễu trùng kênh, xuyên điều chế, can nhiễu tương thích điện từ EMC từ thiết bị ISM, bức xạ tiếp xúc đường dây, thiết bị khuếch đại booster, phát xạ ngoài băng). Cung cấp các kỹ thuật chống nhiễu: 4 cấu hình nối đất (nguồn cách điện, tải cách điện, nối tiếp, hình sao), bọc kim chống cảm ứng điện dung, bảo vệ chống cảm ứng điện cảm, mạch khuếch đại vi sai với cầu Wheatstone, và so sánh đặc tính chống nhiễu của cáp xoắn đôi, cáp đồng trục, cáp quang.
  • Bài 3: Chuẩn truyền thông RS232 (4 giờ: 3 LT, 1 TH): Khảo sát cấu trúc giao diện vật lý, các yếu tố kỹ thuật, cơ chế hoạt động truyền nhận dữ liệu nối tiếp và quy trình xử lý lỗi kết nối RS232.
  • Bài 4: Chuẩn truyền thông RS485 (5 giờ: 4 LT, 1 TH): Nguyên lý truyền vi sai, khả năng kết nối đa điểm (multi-drop), các tham số kỹ thuật và phương pháp xử lý sự cố đường truyền RS485.
  • Bài 5: Cáp quang (4 giờ: 2 LT, 2 TH): Ứng dụng truyền dẫn quang trong công nghiệp; cấu tạo lõi sợi thủy tinh và sợi nhựa; các thông số kỹ thuật (tốc độ truyền dẫn đạt 1 Gbps đến 50 Gbps, khoảng cách truyền 10 km, tỷ suất lỗi bit $10^{-9}$); quy trình đấu nối đầu nối cáp quang.
  • Bài 6: Mạng Modbus (16 giờ: 4 LT, 12 TH): Cấu trúc giao thức Modbus tại tầng ứng dụng; danh mục các mã chức năng (Function Codes); phân biệt Modbus Serial (gồm Modbus RTU và Modbus ASCII truyền qua RS232/RS422/RS485) với Modbus TCP truyền qua Industrial Ethernet; hướng dẫn chẩn đoán lỗi truyền thông Modbus.
  • Bài 7: Mạng AS-i (16 giờ: 4 LT, 10 TH, 2 KT): Đặc điểm hoạt động của bus cảm biến/chấp hành AS-Interface, cấu trúc tầng liên kết dữ liệu và các bước phát hiện, xử lý lỗi trên mạng AS-i.
  • Bài 8: Mạng Profibus (12 giờ: 1 LT, 10 TH, 1 KT): Ngăn xếp giao thức Profibus (Profibus-DP, Profibus-PA, Profibus-FMS); mô hình truyền thông phối hợp giữa Master-Slave và chuyển thẻ bài (Token Passing); thông số mạng (tối đa 124 trạm trên một phân đoạn, tốc độ cực đại 12 Mbps); quy trình vận hành và xử lý lỗi hệ thống.
  • Bài 9: Mạng Industrial Ethernet (12 giờ: 1 LT, 10 TH, 1 KT): Phương pháp truy cập môi trường CSMA/CD, giao thức TCP/IP ứng dụng trong môi trường công nghiệp, các phân cấp tốc độ truyền dẫn và kỹ thuật khắc phục sự cố mạng Ethernet công nghiệp.

Bảng phân bố thời lượng các bài học

STT Tên bài Lý thuyết (giờ) Thực hành (giờ) Kiểm tra (giờ) Tổng số (giờ)
1 Giới thiệu tổng quan 3 0 0 3
2 Nhiễu và giải pháp 3 0 0 3
3 Chuẩn truyền thông RS232 3 1 0 4
4 Chuẩn truyền thông RS485 4 1 0 5
5 Cáp quang 2 2 0 4
6 Mạng Modbus 4 12 0 16
7 Mạng AS-i 4 10 2 16
8 Mạng Profibus 1 10 1 12
9 Mạng Industrial Ethernet 1 10 1 12
Tổng Toàn mô đun 25 46 4 75

Kiến thức nền tảng được xây dựng

  • Lý thuyết phân tầng và đóng gói dữ liệu: Dựa trên mô hình tham chiếu OSI 7 tầng của ISO và ITU-T, giáo trình xây dựng khái niệm về việc gắn thêm phần điều khiển giao thức PCI (Protocol Control Information) vào đơn vị dữ liệu dịch vụ SDU (Service Data Unit) để hình thành đơn vị dữ liệu giao thức PDU (Protocol Data Unit) qua từng tầng.
  • Nguyên lý truyền dẫn số: Phân biệt phương thức truyền dị bộ (sử dụng bit START/STOP) và truyền đồng bộ (chèn ký tự SYN, EOT hoặc cờ flag); cơ chế điều khiển truy nhập môi trường (Master-Slave, Token Passing, CSMA/CD).
  • Lý thuyết tương thích điện từ và triệt nhiễu: Phân tích ba yếu tố cấu thành nhiễu điện từ (nguồn phát, môi trường truyền dẫn, bộ thu nhận); nguyên lý cân bằng trở kháng trên đường truyền vi sai và tác dụng che chắn của vỏ bọc kim trước cảm ứng điện dung và điện cảm.
[Giải pháp Lớp vật lý]                                    [Giải pháp Cấu hình mạch]
- Vỏ bọc che chắn bọc kim                                 - Nối đất hình sao / Cách điện
- Cáp xoắn đôi, cáp quang                                 - Bộ khuếch đại vi sai & Cầu Wheatstone

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện đấu nối cáp mạng theo đúng sơ đồ chuẩn RS232, RS485; hàn nối và kết nối đầu đo cáp quang; thiết lập địa chỉ trạm vật lý và trạm logic cho các thiết bị ngoại vi trên mạng Modbus, AS-i, Profibus.
  • Kỹ năng phân tích (Analytical skills): Đọc, giải mã cấu trúc bức điện (telegram) và bảng mã chức năng Modbus; phân tích các thông số truyền thông (baud rate, parity, stop bit) để tìm điểm xung đột trong mạng phân tán; phân tích nguồn gốc can nhiễu từ các thiết bị công suất cao trong nhà xưởng.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành hệ thống điều khiển tích hợp trên mô hình cơ điện tử MPS; sử dụng thiết bị đo kiểm để kiểm tra chất lượng đường truyền tín hiệu; sửa chữa sai hỏng phần cứng và tham số hóa thiết bị điều khiển từ xa.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình định hướng áp dụng các phương pháp giảng dạy tích cực trong đào tạo nghề kỹ thuật:

  • Giảng dạy lý thuyết: Sử dụng phương pháp thuyết trình ngắn, diễn giảng kết hợp trình chiếu mô phỏng cấu trúc mạng; áp dụng phương pháp dạy học nêu vấn đề thông qua các câu hỏi kỹ thuật ở cuối mỗi bài học.
  • Thực hành và thao tác mẫu: Giảng viên thao tác mẫu các bước cấu hình, đấu nối cáp và thiết lập thông số trên thiết bị; giám sát và trực tiếp sửa sai tại chỗ cho người học trong các phiên thực hành kéo dài từ 10 đến 12 giờ của các bài 6, 7, 8, 9.
  • Thảo luận nhóm: Người học được chia thành các nhóm nhỏ (2-3 thành viên), thực hiện nghiên cứu chủ đề được giao trước buổi học, thảo luận kỹ thuật, thực thi cấu hình mạng và lập báo cáo kết quả.

Bài tập, tình huống thực hành và phương pháp đánh giá

Quy trình kiểm tra, đánh giá kết quả học tập được áp dụng theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội, cụ thể hóa tại Trường Cao đẳng Cơ giới theo bảng trọng số:

Hình thức đánh giá Trọng số Phương pháp & Hình thức tổ chức Chuẩn đầu ra đánh giá Thời điểm thực hiện
Kiểm tra thường xuyên (Hệ số 1) \multirow{2}{*}{40%} Viết / Thuyết trình / Vấn đáp miệng / Báo cáo A1, A2, A3, C1 1 cột điểm sau 10 giờ học
Kiểm tra định kỳ (Hệ số 2) Viết và thực hành / Tự luận, trắc nghiệm, thao tác A2, B1, B2, B3, C1 4 cột điểm sau mỗi 20 giờ học
Thi kết thúc mô đun 60% Vấn đáp và thực hành thao tác trên mô hình hệ thống A1, A2, A3, B1, B2, B3, C1 1 bài thi sau 75 giờ học

Điểm đánh giá thành phần và điểm tổng kết mô đun được chấm theo thang điểm 10, tính điểm thành phần nhân trọng số và làm tròn đến một chữ số thập phân.

Hướng dẫn tự học

  • Người học phải nghiên cứu trước nội dung tài liệu và giáo trình tham khảo trước khi lên lớp.
  • Thực hiện đầy đủ các bài tập tự học, chuẩn bị báo cáo nhóm theo phân công của nhóm trưởng.
  • Yêu cầu chuyên cần: Người học phải tham dự tối thiểu 70% tổng thời lượng mô đun tích hợp; trường hợp vắng quá 30% thời lượng quy định sẽ không đủ điều kiện dự thi kết thúc mô đun và phải đăng ký học lại.

Điểm nổi bật và cập nhật

  • Hệ thống hóa các kiến trúc điều khiển hiện đại: Giáo trình cập nhật cấu trúc phân cấp từ cấp trường đến cấp quản lý, bao gồm các giải pháp DCS thương phẩm (Honeywell, Yokogawa), hệ thống SCADA tích hợp màn hình giao diện HMI chuyên dụng (OP, TP, Multi Panel), hệ thống điều khiển trường FCS, và đặc biệt là hệ điều khiển lai (Hybrid Control System) kết hợp đặc tính xử lý linh hoạt của PLC với khả năng quản lý dữ liệu lớn của DCS (minh chứng qua các hệ thương phẩm như Simatic PCS7 của Siemens, DeltaV của Fisher-Rosemount, PlantScape của Honeywell, Micro I/A của Foxboro, Stardom của Yokogawa, Industrial IT của ABB).
  • Phân tích chi tiết mô hình OSI 7 tầng: Trình bày cụ thể chức năng của từng tầng mạng, từ đặc tính điện/vật lý tầng 1, cơ chế chọn đường xử lý tập trung và xử lý tại chỗ ở tầng 3, cấu trúc 5 lớp dịch vụ từ Class 0 đến Class 4 ở tầng vận chuyển, đến cơ chế cấp phát thẻ bài (Give Token, Please Token, Give Control) ở tầng phiên.
  • Tích hợp giải pháp chống nhiễu trong môi trường công nghiệp: Tài liệu dành riêng một bài học (Bài 2) để giải quyết vấn đề can nhiễu công nghiệp, phân loại rõ các nguồn can nhiễu EMC từ thiết bị công nghiệp - khoa học - y tế (ISM), bức xạ tiếp xúc điện áp cao, can nhiễu từ bộ khuếch đại tín hiệu, và đưa ra giải pháp bảo vệ bằng mạch vi sai, màn chắn kim loại, các cấu hình nối đất và ứng dụng cáp quang với hệ số lỗi bit $10^{-9}$.

Đối tượng sử dụng giáo trình

  • Sinh viên và cấp độ đào tạo: Giáo trình được thiết kế cho người học trình độ Trung cấp nghề Cơ điện tử và Tự động hóa công nghiệp. Đồng thời, cấu trúc bài giảng có thể sử dụng cho sinh viên hệ Cao đẳng kỹ thuật hoặc các khóa bồi dưỡng ngắn hạn chuyên ngành điều khiển và tự động hóa.
  • Kiến thức tiên quyết (Prerequisites): Để tiếp thu hiệu quả nội dung mô đun, người học cần hoàn thành các học phần:
    • MĐ 10: Điện cơ bản (60 giờ)
    • MH 08: Vẽ kỹ thuật điện (45 giờ)
    • MĐ 11: Lập trình PLC (150 giờ)
    • MĐ 12: Kỹ thuật cảm biến (60 giờ)
    • MĐ 13: Điện tử công suất (90 giờ)
    • MĐ 15, 16: Điều khiển khí nén - thủy lực (210 giờ)
  • Giảng viên và cán bộ kỹ thuật: Giảng viên sử dụng tài liệu làm căn cứ biên soạn giáo án giảng dạy tích hợp (25 giờ lý thuyết, 46 giờ thực hành). Kỹ sư bảo trì, công nhân kỹ thuật tại các nhà máy có thể sử dụng giáo trình làm tài liệu tra cứu các mã chức năng Modbus, sơ đồ đấu dây RS485, kỹ thuật nối đất triệt nhiễu và quy trình chẩn đoán sự cố mạng truyền thông.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phục vụ người học trình độ Trung cấp và Cao đẳng nghề Cơ điện tử, Tự động hóa công nghiệp; đồng thời là tài liệu tham khảo cho công nhân kỹ thuật, cán bộ quản lý sản xuất và kỹ thuật viên bảo trì hệ thống điều khiển trong nhà máy.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức nền tảng về mạch điện cơ bản, kỹ thuật số, kỹ thuật cảm biến đo lường, điện tử công suất và kỹ năng lập trình điều khiển PLC cơ bản.

3. Điểm khác biệt với giáo trình khác?

Giáo trình thiết kế thời lượng thực hành chiếm tỷ trọng lớn (46/75 giờ, tương đương 61,3% tổng thời lượng), tập trung trực tiếp vào 4 họ mạng công nghiệp phổ biến (Modbus, AS-i, Profibus, Industrial Ethernet) và tích hợp các bài học chuyên sâu về xử lý nhiễu điện từ, nối đất và kỹ thuật cáp quang.

4. Làm sao để tự học hiệu quả?

Người học cần nghiên cứu lý thuyết trong giáo trình trước khi đến lớp, phối hợp làm việc nhóm 2-3 người để giải quyết các bài tập phân tích khung truyền, kết hợp đối chiếu kiến thức với thiết bị phần cứng thực tế tại phòng thực hành hoặc mô hình cơ điện tử MPS.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu tham khảo được trích dẫn trong giáo trình gồm:

  • Mạng truyền thông công nghiệp - Hoàng Minh Sơn (NXB Khoa học và Kỹ thuật, Hà Nội, 2006).
  • CANopen specification - CAN in Automation.
  • AS-Interface, Das Aktuator-sensorinterface die automation - Madelung (Hanser - Verlag, München - Wien, 1994).
  • Tài liệu kỹ thuật trực tuyến Profinet, Profibus Siemens.

Kết luận

Giáo trình Mô đun 21: Mạng truyền thông công nghiệp cung cấp hệ thống kiến thức toàn diện về các cấu trúc mạng, chuẩn giao tiếp vật lý và giao thức điều khiển phân tán trong công nghiệp. Lộ trình đào tạo đề xuất cho người học bao gồm: tiếp cận mô hình OSI và các kỹ thuật chống nhiễu $\rightarrow$ thực hành cấu hình các chuẩn nối tiếp RS232, RS485 và cáp quang $\rightarrow$ làm chủ các mạng Modbus, AS-i, Profibus, Industrial Ethernet $\rightarrow$ tích hợp vận hành, chẩn đoán lỗi trên hệ thống cơ điện tử MPS và chuẩn bị cho giai đoạn thực tập tốt nghiệp. Người học có thể mở rộng kiến thức qua các tài liệu chuyên ngành của PGS.TS Hoàng Minh Sơn và tài liệu chuẩn hóa từ các tổ chức tự động hóa quốc tế.
