TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH "MẠCH ĐIỆN CHIẾU SÁNG CƠ BẢN"

Tổng quan về giáo trình

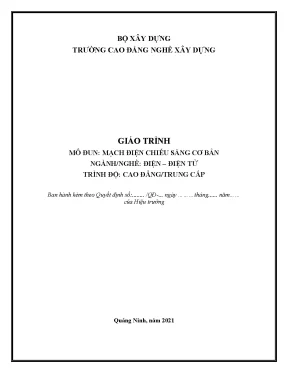

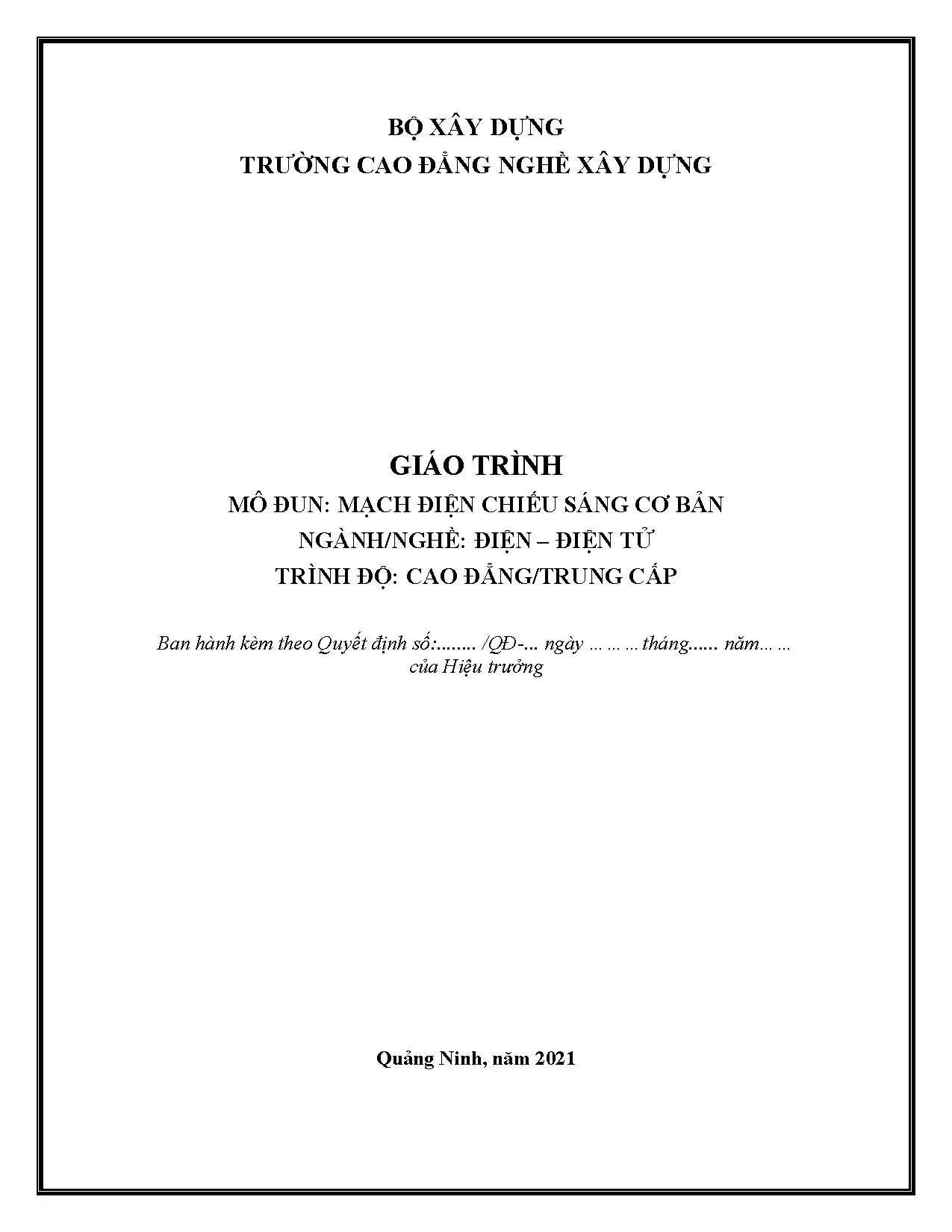

Giáo trình Mạch điện chiếu sáng cơ bản (Mã mô-đun: MĐ 16) do Kỹ sư Phạm Thúy An biên soạn, được ban hành chính thức theo chương trình đào tạo của Trường Cao đẳng nghề Xây dựng thuộc Bộ Xây dựng tại Quảng Ninh vào năm 2021. Tài liệu được thiết kế chuyên biệt cho ngành/nghề Điện – Điện tử ở hai bậc trình độ đào tạo là Cao đẳng và Trung cấp, tập trung vào lĩnh vực điện dân dụng và điện công trình.

       [Khung Kiến Thức Cơ Sở]
(An toàn lao động, Mạch điện, Vẽ điện, Vật liệu điện,
 Kỹ thuật điện tử, Khí cụ hạ thế, Đo lường điện)
       [MÔ ĐUN 16: MẠCH ĐIỆN CHIẾU SÁNG CƠ BẢN]
[Gia công nối dây  [Lắp đặt bảng     [Lắp đặt, vận hành
 & ép đầu cốt]      điện nổi/ngầm]   & sửa chữa 18 mạch đèn]

Về vị trí trong chương trình đào tạo, MĐ 16 là mô-đun chuyên môn nghề đầu tiên mà sinh viên tiếp cận sau khi hoàn thành các môn học chung và hệ thống các môn học/mô-đun cơ sở kỹ thuật cốt lõi, bao gồm: An toàn lao động, Mạch điện, Vẽ điện, Vật liệu điện, Kỹ thuật điện tử cơ bản, Khí cụ điện hạ thế, cùng Đo lường điện và không điện.

Mục tiêu học tập (Learning Outcomes) của giáo trình bao gồm ba phương diện chuẩn đầu ra:

  • Về kiến thức: Sinh viên phân tích và giải thích được cấu tạo, nguyên lý hoạt động, đặc tính kỹ thuật của các loại nguồn sáng và thiết bị chiếu sáng thông dụng.
  • Về kỹ năng: Đọc và lập bản vẽ sơ đồ mạch điện chiếu sáng; lựa chọn phụ kiện và vật tư đường dây theo đúng yêu cầu thiết kế; thực hiện chuẩn xác kỹ thuật nối dây đơn, dây cáp, ép đầu cốt, tạo khuyên; lắp đặt hệ thống ống luồn dây PVC, bảng điện nổi, bảng điện ngầm; đấu nối, vận hành và sửa chữa các sự cố thường gặp ở các mạch đèn.
  • Về thái độ: Hình thành tác phong cẩn thận, chính xác, tuân thủ quy trình công nghệ và các quy tắc an toàn lao động trong thi công điện.

Cấu trúc giáo trình gồm 18 bài học thực hành được sắp xếp theo trật tự logic sư phạm từ rèn luyện kỹ năng gia công cơ sở đến thi công mạch nhánh và mạch tổng hợp. Điểm đặc sắc của tài liệu là phương pháp biên soạn chuẩn hóa theo từng bước thao tác (Step-by-step), đi kèm bảng định mức thiết bị - dụng cụ chi tiết và bảng tiêu chí đánh giá sản phẩm định lượng sau mỗi bài thực hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 18 bài học chuyên môn, bao quát toàn bộ khối lượng kiến thức và kỹ năng thi công hệ thống điện chiếu sáng:

Bài 01-03: Kỹ thuật nối dây đơn (1 sợi/nhiều sợi), nối cáp & bấm đầu cốt
Bài 04-05: Kỹ thuật lắp đặt bảng điện nổi và bảng điện ngầm
Bài 06-09: Lắp đặt mạch đèn sợi đốt, mạch nối tiếp/song song, compac, huỳnh quang
Bài 10-12: Sửa chữa đèn huỳnh quang, lắp đặt & quấn chấn lưu đèn cao áp thủy ngân
Bài 13-15: Lắp đặt mạch đèn Halogen, đèn quảng cáo (neon) & kỹ thuật sửa chữa
Bài 16-18: Mạch chuyên dụng: Đèn cầu thang, mạch tầng hầm, mạch chuông điện
  • Bài 1 đến Bài 3: Kỹ thuật gia công cơ sở dây dẫn và dây cáp. Trọng tâm là quy trình bóc vỏ cách điện gọt nghiêng 30°, làm sạch ruột dẫn bằng giấy ráp mịn hoặc vải sợi thủy tinh đến ánh kim; kỹ thuật nối thẳng, nối phân nhánh cho dây đơn lõi 1 sợi và lõi nhiều sợi ($S < 2,5\text{ mm}^2$ và $S > 2,5\text{ mm}^2$); phương pháp ép đầu cốt cơ khí, tạo khuyên tròn bắt bu-lông; kỹ thuật nối và ép đầu cốt dây cáp đồng/nhôm bằng kìm ép thủy lực; quy trình hàn phủ thiếc mối nối và quấn băng cách điện từ 2 đến 3 lớp có phủ vecni chống ẩm.
  • Bài 4 và Bài 5: Kỹ thuật thi công bảng điện nổi và bảng điện ngầm. Cung cấp quy trình xác định vị trí, lấy dấu bằng thước thủy Li-vô, khoan tường gắn tắc-kê $\Phi 6$, đục hố chôn đế âm và gá lắp thanh cài. Quy định rõ thứ tự bố trí: thiết bị đóng cắt (áp-tô-mát, cầu chì) và đèn báo ở tầng trên, công tắc ở tầng giữa, ổ cắm ở tầng dưới.
  • Bài 6 đến Bài 9: Lắp đặt mạch nguồn sáng cơ bản. Bao gồm cấu tạo, nguyên lý và sơ đồ đấu nối mạch đèn sợi đốt (nung sáng), mạch hai đèn song song - nối tiếp, mạch đèn compact và mạch đèn huỳnh quang khởi động bằng tắc-te và chấn lưu điện cảm.
  • Bài 10 đến Bài 12: Kỹ thuật sửa chữa và nguồn sáng phóng điện cao áp. Tập trung vào phương pháp kiểm tra, phát hiện hư hỏng mạch đèn huỳnh quang; kỹ thuật lắp đặt mạch đèn cao áp thủy ngân và quy trình quấn cuộn chấn lưu cho đèn cao áp thủy ngân.
  • Bài 13 đến Bài 15: Lắp đặt mạch đèn công suất và trang trí. Phân tích cấu tạo, lắp đặt mạch đèn Halogen, mạch đèn trang trí quảng cáo (đèn neon sign) và kỹ thuật chẩn đoán, khắc phục sự cố cho mạch quảng cáo.
  • Bài 16 đến Bài 18: Lắp đặt các mạch điều khiển chuyên dụng. Cung cấp sơ đồ nguyên lý và kỹ thuật đấu nối mạch đèn cầu thang (sử dụng công tắc 3 cực chuyển mạch), mạch điều khiển chiếu sáng tầng hầm và mạch chuông điện dân dụng.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết chuyên ngành vững chắc thông qua các nội dung:

  • Nguyên lý quang học và nhiệt học của nguồn sáng: Cơ chế phát bức xạ quang học do nung nóng dây tóc vôn-fram (tungstene) ở nhiệt độ xấp xỉ $2600^\circ\text{C}$ trong môi trường khí trơ (azot, argon, krypton) của đèn sợi đốt; hiệu suất phát quang đạt từ 15 đến $25\text{ lm/W}$; cơ chế ion hóa chất khí và phóng điện qua hơi thủy ngân để kích thích lớp bột huỳnh quang phát sáng.
  • Nguyên lý phối hợp bảo vệ và phân phối điện: Quy tắc lắp đặt thiết bị bảo vệ (cầu chì, áp-tô-mát) và công tắc điều khiển nối tiếp trên dây pha (dây dương - L), trong khi đèn báo và ổ cắm đấu nối song song trực tiếp giữa dây pha (L) và dây trung tính (dây âm - N); quy chuẩn phân định màu dây (dây dương màu đỏ, dây âm màu đen).
  • Hiện tượng tiếp xúc điện và ăn mòn điện hóa: Bản chất tiếp xúc kim loại, quy tắc sử dụng phụ kiện ống nối/đầu cốt đồng cho cáp đồng, nhôm cho cáp nhôm; giải pháp dùng đầu cốt thân nhôm - mặt bích đồng khi liên kết cáp nhôm vào thanh cái đồng nhằm ngăn ngừa hiện tượng ăn mòn điện hóa làm tăng điện trở tiếp xúc.
Loại dây / Cáp Tiết diện ($S$) Phương pháp gia công Chiều dài mối nối / Kỹ thuật bấm Yêu cầu hoàn thiện
Dây đơn lõi 1 sợi $< 2,5\text{ mm}^2$ Xoắn trực tiếp 5–7 vòng $2 - 3\text{ cm}$ Hàn thiếc điền đầy khe hở, bọc 2–3 lớp băng keo + vecni
Dây đơn lõi 1 sợi $> 2,5\text{ mm}^2$ Dùng dây quấn phụ $3 - 5\text{ cm}$ (quấn 20–30 vòng) Mối nối chắc, không nứt vỡ cách điện
Dây đơn lõi nhiều sợi Mọi tiết diện Quấn đan xen từng sợi $2 - 3\text{ cm}$ hoặc $3 - 5\text{ cm}$ Bấm cốt bằng kìm ép, lõi không thừa quá $0,5\text{ mm}$
Cáp điện (Đồng/Nhôm) $6 - 16\text{ mm}^2$ Dùng ống nối/đầu cốt Bóc vỏ = 1/2 chiều dài ống Ép thủy lực dọc thân, lõi không thừa quá $5\text{ mm}$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Thao tác gọt vỏ cách điện không làm cứa lõi kim loại; uốn khuyên đầu dây đơn cứng đúng đường kính vít cầu đấu (cách mép vỏ cách điện $3\text{ mm}$); kỹ thuật sử dụng kìm bấm cốt cơ khí và kìm ép thủy lực; thao tác mỏ hàn thiếc có sử dụng nhựa thông để thiếc hàn chảy tràn đều vào các khe hở tiếp xúc; kỹ thuật quấn chấn lưu đúng vòng dây và cách điện.
  • Kỹ năng phân tích và chẩn đoán (Analytical Skills): Bóc tách sơ đồ nguyên lý sang sơ đồ lắp đặt thực tế trên panel; phân tích nguyên nhân sự cố thông qua quan sát hiện tượng và đo đạc thông mạch, đo điện áp bằng đồng hồ vạn năng (ĐHVN).
  • Năng lực thực hành nghề nghiệp (Practical Competencies): Bố trí mặt bằng thiết bị theo chuẩn nhân trắc học và an toàn xây dựng; kỹ thuật khoan bê tông mũi $\Phi 6$, đục tường, chôn đế âm phẳng mặt vữa; luồn dây trong ống nhựa cứng PVC; vận hành thử nghiệm và nghiệm thu hệ thống điện theo đúng quy chuẩn kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện (Competency-Based Training). Mỗi bài học là một mô-đun kỹ năng độc lập, tích hợp chặt chẽ giữa phần giải thích lý thuyết ngắn gọn và các bước thao tác thực hành cụ thể.

[1. Hướng dẫn ban đầu]  -->  [2. Chuẩn bị nguồn lực]  -->  [3. Thực hành luân phiên]  -->  [4. Đánh giá & Rút kinh nghiệm]
• Thầy thị phạm quy trình     • Bảng dụng cụ đo/cắt        • Chia nhóm tại panel           • Đo kiểm định lượng
• Phân tích sơ đồ mạch        • Bảng vật tư bóc tách       • Luân phiên đổi vai trò        • Khắc phục lỗi thao tác
  • Cấu trúc bài thực hành tiêu chuẩn: Mọi bài học đều bắt đầu bằng quy trình kỹ thuật các bước rõ ràng (từ bóc vỏ, chuẩn bị bề mặt đến thao tác lắp ráp/đấu nối), tiếp theo là bảng danh mục chuẩn bị dụng cụ (kìm tuốt, kìm điện, kìm mỏ nhọn, dao gọt, máy khoan, mỏ hàn, kìm ép thủy lực) và danh mục vật tư định mức (tiết diện dây $1,0\text{ mm}^2$, $1,5\text{ mm}^2$, $2,5\text{ mm}^2$; cáp $3\times 10+1\times 6\text{ mm}^2$, $3\times 16+1\times 10\text{ mm}^2$; ống PVC, bảng điện, khí cụ).
  • Tổ chức luyện tập theo nhóm luân phiên: Trong quá trình thực hành trên panel hoặc cabin, sinh viên được phân chia theo nhóm và luân phiên đổi vai trò thao tác nhiều lần. Sinh viên thứ nhất thực hiện khâu phụ trợ (cắt bóc vỏ cách điện, đánh sạch bề mặt bằng giấy ráp), sinh viên thứ hai thực hiện khâu cốt lõi (xoắn nối, bấm cốt, luồn dây, đấu nối thiết bị). Ở lượt thực hành tiếp theo, hai người học hoán đổi vị trí để đảm bảo toàn bộ sinh viên đều thuần thục từng kỹ năng thành phần.
  • Phương pháp đánh giá kết quả: Tiêu chí đánh giá được lượng hóa rõ ràng ở cuối mỗi bài:
    • Mối nối và đầu cốt: Độ chắc chắn cơ học, độ sáng bóng của mối hàn thiếc, chiều dài đoạn xoắn, độ bao phủ của băng dính cách điện và độ thừa của đầu dây (không quá $0,5\text{ mm}$ với dây đơn, không quá $5\text{ mm}$ với cáp).
    • Bảng điện và mạch đèn: Vị trí lắp đặt đúng kích thước bản vẽ; độ thăng bằng kiểm tra bằng thước thủy Li-vô; mạch đóng cắt đúng sơ đồ nguyên lý; thông số cách điện và an toàn điện được xác nhận trước khi đóng nguồn.
  • Quy trình xử lý sự cố (Troubleshooting): Giáo trình cung cấp các bảng chẩn đoán lỗi điển hình. Ví dụ, đối với mạch đèn sợi đốt không sáng, quy trình kiểm tra được chia thành các bước: kiểm tra nguồn cấp bằng ĐHVN, kiểm tra tiếp xúc của công tắc, kiểm tra thông mạch toàn tuyến, kiểm tra độ siết chân đèn tại đuôi đèn và kiểm tra tình trạng dây tóc bóng đèn.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn và đồng bộ trong xây dựng dân dụng: Giáo trình chuẩn hóa các thông số hình học và vị trí lắp đặt hệ thống điện công trình. Chiều cao lắp đặt được quy định cụ thể: bảng điện nổi ở mức $1,5 - 1,6\text{ m}$; đối với bảng điện ngầm, bảng điện tổng đặt ở mức $1,4 - 1,5\text{ m}$ (dễ thao tác khi có sự cố), bảng điện công tắc đặt ở mức $1,2 - 1,3\text{ m}$ và bảng điện ổ cắm đặt ở mức $0,3\text{ m}$ so với mặt sàn hoàn thiện để tránh vướng víu dây nguồn của phụ tải.
  • Khảo sát đa dạng các công nghệ nguồn sáng: Tài liệu tích hợp từ các nguồn sáng phát nhiệt truyền thống (đèn sợi đốt vôn-fram) đến các nguồn sáng phóng điện trong chất khí phổ biến (đèn huỳnh quang, đèn compact, đèn cao áp thủy ngân, đèn Halogen) và nguồn sáng chuyên dụng cho quảng cáo (đèn neon sign).
  • Giải pháp công nghệ chống suy giảm cơ - điện: Giáo trình đưa ra các giải pháp kỹ thuật chi tiết như quấn phủ vecni chống ẩm lên các lớp băng dính cách điện; phủ nhựa thông và hàn ngấu thiếc vào mọi khe hở của mối nối để ngăn chặn quá trình oxy hóa tiếp điểm; phân loại và ứng dụng chuẩn xác các loại đầu cốt đồng, đầu cốt nhôm, đầu cốt chữ T và đầu cốt chuyển tiếp đồng - nhôm.
  • Mở rộng năng lực gia công chuyên sâu: Bên cạnh việc lắp đặt các thiết bị đúc sẵn, giáo trình cung cấp bài học chuyên sâu về quy trình tính toán và kỹ thuật quấn cuộn chấn lưu cho đèn cao áp thủy ngân (Bài 12), giúp người học làm chủ cấu tạo bên trong của khí cụ điện cảm.

Đối tượng sử dụng giáo trình

  • Sinh viên và học sinh học nghề: Dành cho người học năm thứ nhất hoặc năm thứ hai hệ Cao đẳng và Trung cấp nghề Điện – Điện tử, chuyên ngành Điện dân dụng và Công nghệ kỹ thuật điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở bao gồm: An toàn lao động trong ngành điện, Lý thuyết mạch điện cơ bản, Đọc và vẽ bản vẽ điện, Vật liệu kỹ thuật điện, Kỹ thuật điện tử cơ bản, Khí cụ điện hạ thế và Kỹ thuật đo lường điện.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung chuẩn để xây dựng kế hoạch bài giảng tích hợp (kết hợp lý thuyết và thực hành tại xưởng), lập bảng dự trù định mức vật tư tiêu hao cho từng ca học và thiết lập bảng kiểm đánh giá kỹ năng (Rubrics) theo các tiêu chí kỹ thuật quy định.
  • Kỹ thuật viên và người tự học: Phù hợp làm tài liệu tra cứu kỹ thuật cho thợ thi công điện công trình xây dựng, kỹ thuật viên bảo trì hệ thống điện dân dụng cần chuẩn hóa tay nghề nối dây, làm đầu cốt và lắp ráp tủ/bảng điện theo tiêu chuẩn kỹ thuật.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế cho đối tượng và cấp độ đào tạo nào?

Giáo trình được biên soạn phục vụ trực tiếp cho học sinh và sinh viên trình độ Trung cấp và Cao đẳng ngành/nghề Điện – Điện tử (đặc biệt là nghề Điện dân dụng) tại các trường đào tạo nghề, thuộc hệ thống quản lý của Bộ Xây dựng và các cơ sở giáo dục nghề nghiệp tương đương.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô-đun MĐ 16?

Học viên cần hoàn thành các môn học/mô-đun cơ sở kỹ thuật điện gồm: An toàn lao động, Mạch điện, Vẽ điện, Vật liệu điện, Kỹ thuật điện tử cơ bản, Khí cụ điện hạ thế, và Đo lường điện và không điện để có đủ năng lực đọc sơ đồ và sử dụng an toàn các thiết bị đo kiểm.

3. Điểm khác biệt về mặt cấu trúc bài giảng của giáo trình là gì?

Tài liệu được phân chia thành 18 bài thực hành độc lập với cấu trúc chuẩn hóa: từ thuyết minh nguyên lý, quy trình kỹ thuật các bước (kèm hình vẽ minh họa), bảng định mức chi tiết dụng cụ - vật tư đến các tiêu chí đánh giá định lượng thành phẩm và hệ thống câu hỏi ôn tập củng cố.

4. Phương pháp tự học và rèn luyện kỹ năng qua giáo trình sao cho hiệu quả?

Người học cần tuân thủ nghiêm ngặt quy trình kỹ thuật theo từng bước: chuẩn bị đủ dụng cụ chuyên dụng, thao tác đúng thông số định lượng (như góc nghiêng dao gọt $30^\circ$, chiều dài đoạn xoắn $2 - 3\text{ cm}$ hoặc $3 - 5\text{ cm}$, độ hở đầu cốt $\le 0,5\text{ mm}$), sau đó dùng bảng tiêu chí đánh giá và bảng hướng dẫn sửa chữa sự cố để tự kiểm tra sản phẩm.

5. Giáo trình có hướng dẫn các kỹ thuật xử lý sự cố thực tế không?

Có. Giáo trình dành riêng các bài học độc lập cho việc chẩn đoán và khắc phục hư hỏng (Bài 10: Sửa chữa mạch đèn huỳnh quang; Bài 15: Sửa chữa mạch đèn trang trí quảng cáo) và cung cấp các bảng hướng dẫn sửa chữa chi tiết bằng đồng hồ vạn năng cho các mạch đèn sợi đốt và mạch chiếu sáng dân dụng.

Kết luận

Giáo trình Mạch điện chiếu sáng cơ bản (MĐ 16) của Trường Cao đẳng nghề Xây dựng cung cấp hệ thống kiến thức nền tảng và quy trình thao tác chuẩn mực trong thi công, lắp đặt và sửa chữa mạng điện chiếu sáng dân dụng. Tài liệu chuẩn hóa từ kỹ thuật gia công cơ khí - tiếp xúc điện đến kỹ năng lắp ráp bảng điện phân phối và làm chủ 18 sơ đồ mạch chiếu sáng thông dụng.

       LỘ TRÌNH HỌC TẬP KHUYẾN NGHỊ (18 BÀI HỌC)

Lộ trình học tập đề xuất: Bắt đầu từ kỹ năng gia công cơ sở dây dẫn và cáp (Bài 1 - 3) $\rightarrow$ Thi công bảng điện nổi và ngầm (Bài 4 - 5) $\rightarrow$ Lắp đặt các mạch chiếu sáng cơ bản và nâng cao (Bài 6 - 9, 11, 13, 14, 16 - 18) $\rightarrow$ Hoàn thiện năng lực sửa chữa sự cố và quấn khí cụ điện cảm (Bài 10, 12, 15). Người học nên kết hợp tra cứu thêm các tiêu chuẩn quy phạm trang bị điện hạ áp và tài liệu an toàn điện hiện hành để củng cố toàn diện kỹ năng nghề nghiệp.
