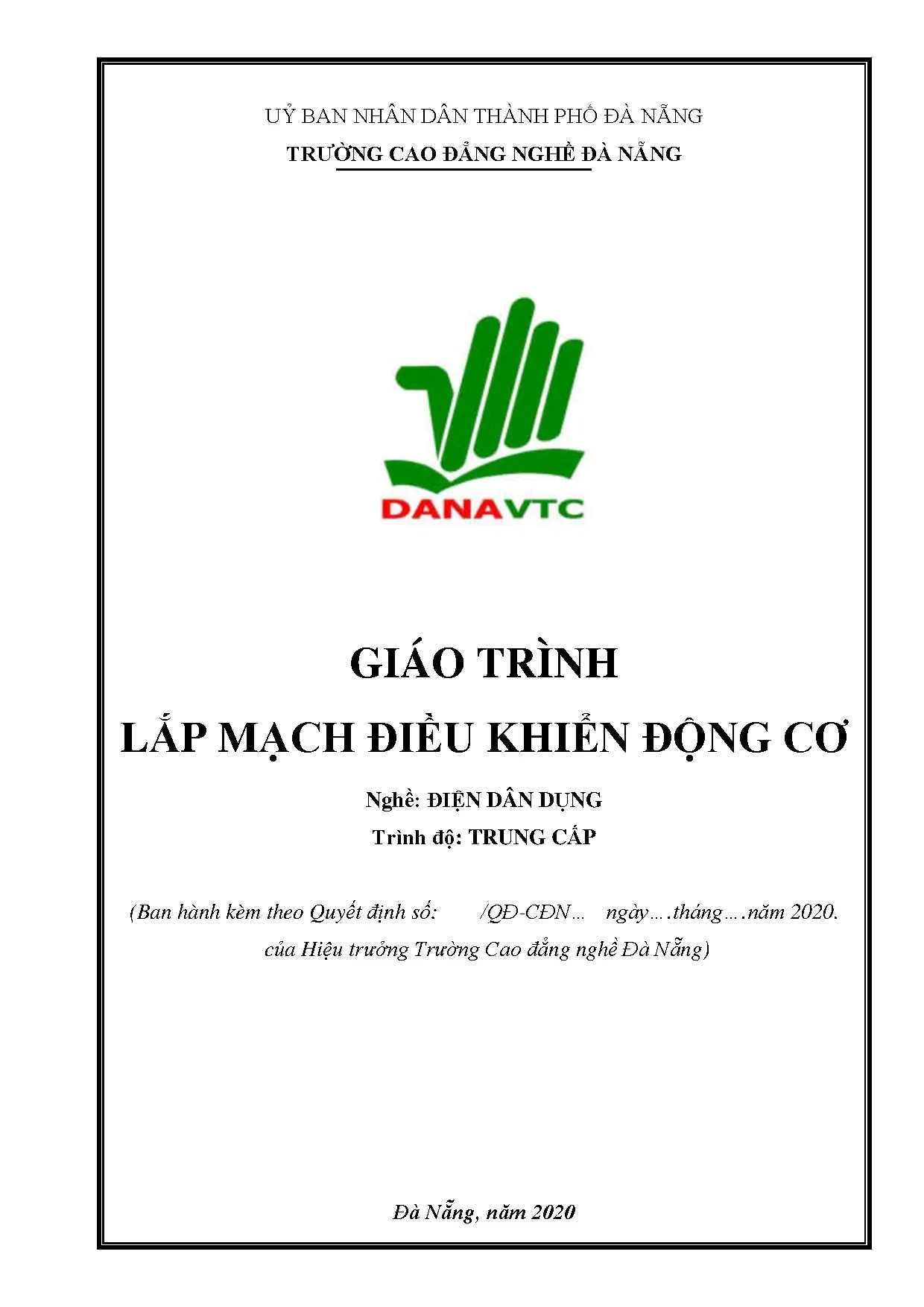

Tổng quan về giáo trình

Giáo trình Lắp mạch điều khiển động cơ (Mã mô đun: ĐDD 06) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Điện dân dụng ở trình độ Trung cấp, do Trường Cao đẳng nghề Đà Nẵng ban hành năm 2020 dưới sự chủ biên của ThS. Trần Đăng Cường. Trong cấu trúc chương trình đào tạo nghề, mô đun này giữ vị trí cầu nối ứng dụng thực hành sau khi người học đã hoàn thành các mô đun cơ sở bao gồm Máy biến áp, Động cơ điện xoay chiều không đồng bộ (KĐB) 3 pha và Động cơ điện xoay chiều KĐB 1 pha.

Mục tiêu đào tạo của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Trang bị khả năng đọc, phân tích sơ đồ nguyên lý và sơ đồ lắp đặt mạch điều khiển động cơ điện xoay chiều không đồng bộ một pha và ba pha; nắm vững cấu tạo, nguyên lý vận hành của động cơ và các khí cụ đóng cắt, bảo vệ; tính toán, lựa chọn thiết bị điện phù hợp với thông số kỹ thuật của từng mạch điện.
  • Về kỹ năng: Hình thành năng lực thực hành lắp đặt, đo kiểm, vận hành và sửa chữa các dạng mạch: khởi động trực tiếp, gián tiếp, đảo chiều quay bằng thiết bị cơ khí, đảo chiều quay bằng khởi động từ, đảo chiều khống chế tự động bằng công tắc hành trình và rơ le thời gian theo chu trình chỉnh định.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc cẩn thận, kỷ luật, sắp xếp nơi làm việc ngăn nắp, tuân thủ nghiêm ngặt các quy chuẩn an toàn điện cho người và thiết bị trong môi trường xưởng thực hành.

Cấu trúc giáo trình được thiết kế theo phương thức tích hợp chặt chẽ giữa lý thuyết và thực hành nghề nghiệp với tổng dung lượng 90 giờ (14 giờ lý thuyết, 71 giờ thực hành/thảo luận và 5 giờ kiểm tra). Điểm đặc trưng trong cách tiếp cận của giáo trình là xây dựng nội dung theo trật tự logic từ các mạch đóng cắt thủ công cơ bản đến các mạch tự động hóa chuyên sâu, tích hợp sẵn phiếu hướng dẫn thực hành, danh mục trang thiết bị cho ca học 20 học viên và bảng tiêu chí đánh giá kết quả định lượng.

       Mô đun Tiên quyết:
       - Máy biến áp
       - Động cơ KĐB 1 pha & 3 pha
[Cấp độ 1: Đóng cắt cơ bản]  [Cấp độ 2: Khởi động từ đơn] [Cấp độ 3: Tự động hóa & Đảo chiều]
- Bài 1: Cầu dao (1P & 3P)   - Bài 3: KĐB 3 pha KĐT đơn   - Bài 5: Đảo chiều cầu dao 2 ngả
- Bài 2: Áp tô mát (1P)      - Bài 4: KĐB 1 pha KĐT đơn   - Bài 6 & 7: Đảo chiều KĐT kép
                                                          - Bài 8 & 9: Khống chế hành trình
                                                          - Bài 10: Rơ le thời gian chỉnh định

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 10 bài học chuyên đề được phân bổ theo tiến trình nâng cao mức độ phức tạp về kỹ thuật điều khiển:

STT Tên bài học Phân bổ thời gian (Tổng / LT / TH / KT) Khí cụ và thiết bị chính Khái niệm và nguyên lý trọng tâm
Bài 1 Lắp mạch điều khiển động cơ KĐB 1 pha, 3 pha bằng cầu dao 10h (2 LT / 8 TH) Cầu dao (CD), Cầu chì (CC), VOM Đóng cắt mạch động lực trực tiếp, bảo vệ ngắn mạch bằng dây chảy cầu chì.
Bài 2 Lắp mạch điều khiển động cơ KĐB 1 pha bằng áp tô mát 5h (1 LT / 4 TH) Áp tô mát (Ap/CB) 1 pha Đóng cắt kết hợp tự động ngắt mạch khi có sự cố quá tải hoặc ngắn mạch.
Bài 3 Đấu lắp mạch điều khiển động cơ KĐB 3 pha bằng khởi động từ đơn 10h (2 LT / 8 TH) Contactor (K), Rơ le nhiệt (RN), Nút ấn kép (M/D), Đèn báo Mạch duy trì tiếp điểm thường mở K, bảo vệ quá tải bằng rơ le nhiệt, mở máy qua cuộn kháng.
Bài 4 Lắp mạch điều khiển động cơ KĐB 1 pha bằng khởi động từ đơn 10h (1 LT / 8 TH / 1 KT) Contactor, Rơ le nhiệt, Nút ấn kép, Đèn báo Tách biệt mạch động lực 1 pha và mạch điều khiển duy trì, phương pháp ngắt bảo vệ rơ le nhiệt.
Bài 5 Lắp mạch đảo chiều quay động cơ KĐB 3 pha bằng cầu dao 2 ngả 5h (1 LT / 4 TH) Cầu dao đảo pha 2 ngả Nguyên lý hoán vị thứ tự 2 trong 3 pha nguồn để đảo chiều từ trường quay stato.
Bài 6 Lắp mạch đảo chiều quay động cơ KĐB 3 pha bằng khởi động từ kép 10h (2 LT / 8 TH) 2 Contactor (K1, K2), Rơ le nhiệt, nút ấn liên động Mạch đảo chiều trực tiếp và gián tiếp; khóa chéo liên động điện và liên động cơ tránh ngắn mạch pha.
Bài 7 Lắp mạch đảo chiều quay động cơ KĐB 1 pha bằng khởi động từ kép 10h (1 LT / 8 TH / 1 KT) 2 Contactor, Rơ le nhiệt, Động cơ có tụ/cuộn phụ Đảo chiều dòng điện chạy qua cuộn dây khởi động (hoặc cuộn chạy) để đổi chiều quay roto 1 pha.
Bài 8 Lắp mạch đảo chiều quay động cơ KĐB 3 pha bằng công tắc hành trình 10h (2 LT / 8 TH) Công tắc hành trình, Contactor kép, Rơ le nhiệt Tự động đổi chiều quay động cơ khi cơ cấu chuyển động chạm vào giới hạn cữ hành trình.
Bài 9 Lắp mạch đảo chiều quay động cơ KĐB 1 pha bằng công tắc hành trình 10h (1 LT / 8 TH / 1 KT) Công tắc hành trình, Contactor kép, Động cơ 1 pha Điều khiển giới hạn hành trình chuyển động tịnh tiến/quay cho hệ thống động cơ 1 pha dân dụng.
Bài 10 Lắp mạch đảo chiều quay động cơ KĐB 3 pha theo thời gian chỉnh định 10h (1 LT / 7 TH / 2 KT) Rơ le thời gian (Timer), Contactor kép, Rơ le nhiệt Tự động hóa chu trình đảo chiều theo khoảng thời gian đặt trước thông qua tiếp điểm trễ thời gian.

Progression logic (tiến trình phát triển nội dung) của giáo trình được thiết kế tuần tự:

  1. Đóng cắt cơ bản: Làm quen khí cụ thủ công (Bài 1, 2).
  2. Điều khiển từ xa bán tự động: Ứng dụng contactor và nút ấn điều khiển 1 chiều cho nguồn 3 pha và 1 pha (Bài 3, 4).
  3. Đảo chiều cơ học và điện khí: Chuyển từ cơ cấu gạt tay cầu dao 2 ngả sang sử dụng contactor kép có khóa chéo liên động an toàn (Bài 5, 6, 7).
  4. Điều khiển tự động hóa theo tham số công nghệ: Ứng dụng tín hiệu phản hồi vị trí (công tắc hành trình) và tham số thời gian (rơ le thời gian) để vận hành chu trình tự động (Bài 8, 9, 10).
[Bài 1, 2: Đóng cắt thủ công (Cầu dao, Áp tô mát)]
[Bài 3, 4: Điều khiển 1 chiều qua Khởi động từ đơn & Duy trì tiếp điểm]
[Bài 5, 6, 7: Đảo chiều quay (Cầu dao 2 ngả -> Khởi động từ kép khóa chéo)]
[Bài 8, 9, 10: Tự động hóa chu trình (Công tắc hành trình -> Rơ le thời gian)]

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và hệ thống hóa các nguyên lý vật lý và kỹ thuật điện cơ bản:

  • Nguyên lý cảm ứng điện từ trong máy điện xoay chiều: Tốc độ quay của từ trường stato được xác định theo công thức $n_1 = \frac{60f}{p}$ (với $f$ là tần số lưới điện, $p$ là số cặp cực từ). Động cơ không đồng bộ có tốc độ quay thực tế của rôto $n$ luôn nhỏ hơn tốc độ từ trường quay $n_1$, sai lệch này sinh ra hệ số trượt $s$.
  • Cấu tạo stato và rôto lồng sóc: Stato gồm các lá thép kỹ thuật điện dập rãnh ghép cách điện chứa cuộn dây ba pha đặt lệch nhau $120^\circ$ trong không gian (hoặc cuộn chính/cuộn phụ ở động cơ một pha). Rôto gồm các thanh dẫn đồng/nhôm đúc ngắn mạch hai đầu dạng lồng sóc, rãnh rôto được thiết kế đặt lệch xiên so với trục quay để khử xung lực từ trường, giảm rung chấn cơ học và hỗ trợ khởi động.
  • Nguyên lý bảo vệ mạch điện: Phân định rõ chức năng giữa bảo vệ ngắn mạch (cầu chì CC, áp tô mát Ap) và bảo vệ quá tải nhiệt dài hạn (rơ le nhiệt RN với thanh lưỡng kim uốn cong ngắt tiếp điểm điều khiển $95-96$).
  • Cấu trúc phân tầng mạch điện: Phân biệt rõ hai thành phần độc lập nhưng liên kết chặt chẽ:
    • Mạch động lực: Dẫn dòng công suất lớn từ nguồn cấp qua tiếp điểm chính của contactor/áp tô mát đến động cơ.
    • Mạch điều khiển: Sử dụng dòng tín hiệu nhỏ qua nút ấn, tiếp điểm phụ contactor ($13-14$), cuộn hút nam châm điện ($A_1-A_2$), rơ le nhiệt, công tắc hành trình và rơ le thời gian để điều khiển trạng thái đóng ngắt của mạch động lực.

Kỹ năng phát triển

Nội dung các bài học tập trung phát triển bộ kỹ năng kỹ thuật tiêu chuẩn:

  • Kỹ năng chuyên môn kỹ thuật (Technical skills): Nhận dạng, đo kiểm thông số khí cụ điện; bố trí layout thiết bị trên bảng điện theo kích thước tiêu chuẩn; luồn dây, uốn dây và bấm đầu cốt đúng quy cách; đấu nối mạch động lực và mạch điều khiển chắc chắn, loại bỏ hoàn toàn bavia và hiện tượng chồng chéo dây dẫn.
  • Kỹ năng phân tích và đo kiểm (Analytical skills): Sử dụng đồng hồ vạn năng (VOM) thang đo điện trở ($\Omega$) để kiểm tra độ thông mạch trước khi cấp điện; phát hiện tình trạng ngắn mạch ($0,\Omega$), hở mạch (kim không quay) hoặc đấu sai tiếp điểm duy trì; đo dòng điện dây, điện áp làm việc, kiểm tra độ cân bằng dòng điện các pha.
  • Năng lực vận hành và xử lý sự cố (Practical competencies): Vận hành thử nghiệm theo quy trình cô lập mạch động lực trước khi chạy toàn tải; xử lý các lỗi thường gặp trong thực tế sản xuất như: động cơ quay nặng do kẹt cơ khí/khô mỡ vòng bi, mất một pha nguồn, đấu sai cực tính dây quấn stato, động cơ bị quá tải làm nhảy tiếp điểm rơ le nhiệt.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp lý thuyết gắn liền với thực hành xưởng, trong đó thời lượng thực hành chiếm xấp xỉ $79%$ tổng quỹ thời gian (71/90 giờ). Mỗi bài học được triển khai theo quy trình thực hành chuẩn gồm 6 bước:

[Bước 1: Chuẩn bị & Kiểm tra VOM/mắt thường]
[Bước 2: Định vị & Bố trí thiết bị lên bảng điện]
[Bước 3: Đọc, Phân tích sơ đồ nguyên lý & nối dây]
[Bước 4: Đấu dây mạch động lực & Mạch điều khiển]
[Bước 5: Đo kiểm tra thông mạch VOM & Vận hành có tải]
[Bước 6: Vệ sinh công nghiệp & Lập báo cáo kỹ thuật]
  1. Chuẩn bị và kiểm tra khí cụ: Dùng mắt thường kiểm tra ngoại quan và dùng đồng hồ VOM kiểm tra tiếp điểm, cuộn hút.
  2. Định vị thiết bị: Bố trí các thiết bị lên bảng điện hoặc giá thực hành ngay ngắn, bảo đảm khoảng cách an toàn và tối ưu hóa đường đi dây.
  3. Phân tích sơ đồ: Đọc và đối chiếu sơ đồ nguyên lý với sơ đồ đi dây thực tế.
  4. Lắp đặt mạch: Tiến hành đấu nối mạch điều khiển trước, mạch động lực sau; siết ốc chắc chắn, không để lộ lõi đồng dẫn điện.
  5. Đo kiểm và vận hành thử: Dùng VOM đo thông mạch toàn hệ thống. Cô lập mạch động lực để vận hành thử mạch điều khiển; sau khi đạt tiêu chuẩn an toàn mới cấp nguồn đóng điện động lực, đo kiểm dòng khởi động và dòng làm việc định mức.
  6. Vệ sinh công nghiệp và hoàn thiện: Thu dọn dụng cụ, ngắt nguồn điện xưởng và lập hồ sơ báo cáo kết quả thực tập.

Giáo trình thiết lập hệ thống bài tập thực hành theo nhóm học tập (mỗi nhóm từ 2 đến 4 sinh viên phụ trách 1 bảng pan-nen thực hành chuyên dụng). Các tình huống pan sự cố (case studies) được cài đặt trực tiếp vào bài học như: tác động nút Test trên rơ le nhiệt, cố ý làm hở mạch tiếp điểm duy trì, tạo sự cố mất 1 pha nguồn... để học viên trực tiếp quan sát hiện tượng, giải thích nguyên nhân và thực hiện quy trình khắc phục.

Phương pháp đánh giá kết quả học tập được lượng hóa theo thang điểm 10 với rubric chi tiết:

  • Kiến thức (4 điểm): Trình bày chính xác nguyên lý làm việc của sơ đồ mạch, cấu tạo khí cụ và chức năng bảo vệ.
  • Kỹ năng (4 điểm): Thực hiện đúng thao tác đấu nối, bảo đảm tiêu chuẩn kỹ thuật không bavia, thành thạo kỹ năng đo kiểm VOM, vận hành an toàn và phối hợp làm việc nhóm hiệu quả.
  • Thái độ và an toàn (2 điểm): Tuân thủ kỷ luật an toàn lao động, thao tác cẩn trọng, ghi chép số liệu trung thực, thu dọn vệ sinh công nghiệp sạch sẽ.

Điểm nổi bật và cập nhật

Giáo trình Lắp mạch điều khiển động cơ năm 2020 phản ánh các yêu cầu kỹ thuật thực tế trong công tác đào tạo nghề kỹ thuật điện dân dụng và công nghiệp nhẹ:

  • Tích hợp định mức trang thiết bị chi tiết: Tài liệu cung cấp bảng dự trù thiết bị, dụng cụ, vật tư chuẩn hóa cho một ca thực hành quy mô 20 học sinh/sinh viên. Định mức bao gồm: 10 bảng/tủ điện thực hành, 10 bộ động cơ KĐB (1 pha và 3 pha), 10 bộ contactor, 10 bộ rơ le nhiệt, 10 đồng hồ vạn năng, 80m dây dẫn $2.5,\text{mm}^2$, 200m dây dẫn $1.5,\text{mm}^2$ cùng đầy đủ phụ kiện gá lắp và dụng cụ cơ khí chuyên dùng.
  • Cấu trúc mô-đun hóa linh hoạt: Cho phép các cơ sở đào tạo nghề căn cứ vào điều kiện trang thiết bị xưởng thực tế để điều chỉnh thời lượng, bổ sung hoặc hoán đổi các bài tập nâng cao (như mở máy qua cuộn kháng, mạch điều khiển 2 vị trí) mà không làm phá vỡ logic chương trình.
  • Gắn liền với các ứng dụng thực tế: Toàn bộ 10 bài học đều bám sát các phụ tải điện điển hình trong sản xuất và đời sống:
    • Mạch mở máy và đảo chiều động cơ 1 pha: Ứng dụng trong máy bơm nước gia đình, máy mài hai đá, quạt công nghiệp, cửa cuốn tự động.
    • Mạch điều khiển động cơ 3 pha qua contactor, công tắc hành trình, rơ le thời gian: Ứng dụng trong hệ thống băng tải nhà xưởng, máy kéo công nghiệp, cơ cấu nâng hạ và trạm bơm cấp thoát nước.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng và mục đích học thuật cụ thể:

  • Sinh viên và học viên: Học sinh, sinh viên theo học hệ Trung cấp hoặc Cao đẳng nghề ngành Điện dân dụng, Điện công nghiệp hoặc các chuyên ngành kỹ thuật liên quan đến bảo trì cơ điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun cơ sở trước khi học mô đun ĐDD 06:
    • Mô đun Máy biến áp.
    • Mô đun Động cơ điện xoay chiều KĐB 3 pha.
    • Mô đun Động cơ điện xoay chiều KĐB 1 pha.
  • Giảng viên và giáo viên dạy nghề: Sử dụng giáo trình làm khung chuẩn để xây dựng giáo án tích hợp, thiết kế các bài tập thực hành trên pan-nen, biên soạn phiếu hướng dẫn luyện tập và thiết lập bảng kiểm đánh giá kỹ năng nghề (Skill test).
  • Kỹ thuật viên và người tự học: Làm tài liệu tham khảo tiêu chuẩn cho thợ điện công trình, thợ bảo trì tại các xí nghiệp nhằm tra cứu sơ đồ nguyên lý, quy chuẩn đi dây bảng điện và phương pháp chẩn đoán sự cố mạch động lực - mạch điều khiển.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được thiết kế chuẩn cho trình độ Trung cấp nghề Điện dân dụng (theo chương trình khung của Trường Cao đẳng nghề Đà Nẵng, thời lượng 90 giờ). Ngoài ra, tài liệu phù hợp làm học phần thực hành nhập môn cho sinh viên Cao đẳng nghề Điện công nghiệp và kỹ thuật viên bảo dưỡng cơ điện.

2. Người học cần đáp ứng các điều kiện tiên quyết nào trước khi học mô đun này?

Học viên bắt buộc phải hoàn thành các mô đun kiến thức nền tảng gồm: Máy biến áp, Động cơ điện xoay chiều KĐB 3 pha và Động cơ điện xoay chiều KĐB 1 pha. Các môn này trang bị kiến thức về cấu tạo cuộn dây, cách xác định cực tính đầu dây và nguyên lý vận hành máy điện.

3. Giáo trình này có cấu trúc khác biệt gì so với các tài liệu lý thuyết điều khiển tự động thông thường?

Tài liệu tập trung vào phương pháp đào tạo tích hợp với $79%$ thời lượng thực hành xưởng (71/90 giờ). Mỗi bài học đều có bảng chuẩn bị vật tư tính chi tiết cho ca 20 học viên, quy trình thao tác chuẩn 6 bước, quy tắc đo nguội bằng VOM trước khi đóng điện và hệ thống phiếu đánh giá kỹ năng 3 phần (Kiến thức 4đ - Kỹ năng 4đ - Thái độ 2đ).

4. Phương pháp đo kiểm an toàn trước khi đóng điện được hướng dẫn như thế nào trong tài liệu?

Giáo trình quy định quy trình thử nghiệm qua 2 giai đoạn:

  1. Đo nguội: Sử dụng đồng hồ VOM thang đo Ohm ($\Omega$) đo thông mạch kiểm tra mạch điều khiển (khi ấn nút M, Ohm kế phải chỉ một giá trị điện trở xác định của cuộn dây; chỉ $0,\Omega$ là ngắn mạch; kim không chuyển động là hở mạch).
  2. Thử nghiệm phân đoạn: Cô lập mạch động lực để vận hành thử mạch điều khiển, nút ấn, đèn báo và cơ chế tác động rơ le nhiệt; chỉ khi mạch điều khiển vận hành chính xác mới đấu nối nguồn động lực để chạy thử có tải.

5. Giáo trình có bao gồm danh mục thiết bị và sơ đồ mở rộng không?

Giáo trình tích hợp sẵn danh mục thiết bị chi tiết ở từng bài học (contactor, rơ le nhiệt, nút ấn kép, ampe kìm, VOM, công tắc hành trình, timer) cùng các bài tập sơ đồ mở rộng như: mạch mở máy động cơ ba pha qua cuộn kháng bằng cầu dao (Bài 1, trang 24) và mạch điều khiển động cơ từ hai vị trí độc lập (Bài 3, trang 40-41). Danh mục tài liệu tham khảo chi tiết được cung cấp tại trang 127 của giáo trình.

Kết luận

Giáo trình Lắp mạch điều khiển động cơ (Mã mô đun: ĐDD 06) do ThS. Trần Đăng Cường chủ biên tại Trường Cao đẳng nghề Đà Nẵng là tài liệu đào tạo nghề nghiệp được cấu trúc chặt chẽ, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật trong lĩnh vực Điện dân dụng. Với lộ trình học tập logic qua 10 bài giảng chuyên đề từ đóng cắt cơ bản (cầu dao, áp tô mát) đến điều khiển rơ le - contactor và tự động hóa theo hành trình/thời gian, giáo trình hình thành năng lực thực hành lắp đặt, phân tích mạch và xử lý sự cố chuẩn xác cho người học. Để hoàn thiện năng lực chuyên môn, người học cần kết hợp nghiên cứu giáo trình cùng việc thực hành trực tiếp trên các bảng pan-nen chuyên dụng và đối chiếu với danh mục tài liệu tham khảo chuyên ngành máy điện tại trang 127 của tài liệu.
