TỔNG QUAN VỀ GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT THIẾT BỊ ĐO LƯỜNG ĐIỆN (NGHỀ LẮP ĐẶT THIẾT BỊ ĐIỆN - TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình (250-300 từ)

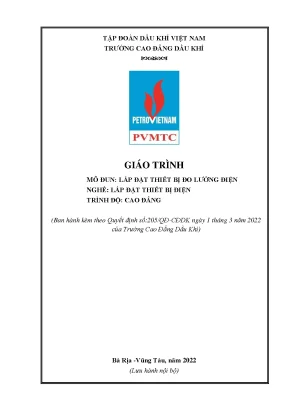

Giáo trình Mô đun: Lắp đặt thiết bị đo lường điện (Mã mô đun: ELEC54130 / ELEC55130) là tài liệu giảng dạy chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng nghề Lắp đặt thiết bị điện, do Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam) ban hành kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 03 năm 2022 tại Bà Rịa – Vũng Tàu. Giáo trình do tập thể giảng viên Tổ bộ môn Điện biên soạn, với sự chủ biên của giảng viên Lê Thị Thu Hường cùng các tác giả Ninh Trọng Tuấn và Nguyễn Xuân Thịnh.

Mã mô đun: ELEC54130 / ELEC55130
Thời lượng: 120 giờ (Lý thuyết: 28h | Thực hành: 87h | Kiểm tra: 5h)
Khối lượng: 05 tín chỉ
Vị trí đào tạo: Thuộc khối kiến thức chuyên môn nghề bắt buộc (Sau: Đo lường điện, Máy điện, Trang bị điện 1 & 2; Trước: Lắp đặt thiết bị bảo vệ)

Mục tiêu học tập của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Chuẩn kiến thức: Trình bày chính xác cấu tạo, nguyên lý vận hành của các thiết bị biến đổi đo lường (máy biến dòng TI, máy biến điện áp TU) và các thiết bị đo điện năng, công suất, điện áp, dòng điện, tần số, công suất phản kháng; phân biệt thông số kỹ thuật của dụng cụ đo chỉ thị kim, số, công tơ trực tiếp và gián tiếp.
  • Chuẩn kỹ năng: Đọc và thiết lập sơ đồ đấu dây, thi công lắp đặt chuẩn xác các thiết bị đo lường đơn lẻ và tủ phân phối tổng theo quy trình kỹ thuật; vận hành đồng hồ vạn năng (VOM), kiểm tra thông mạch, xác định cực tính và xử lý sai số đo lường.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ nghiêm ngặt quy tắc an toàn điện, quy chuẩn an toàn lao động trong xưởng thực hành và bảo quản trang thiết bị kỹ thuật chuyên dụng.

Cấu trúc giáo trình gồm 13 bài học được thiết kế theo tỷ trọng thực hành cao (87 giờ thực hành trên tổng số 120 giờ, tương đương 72,5%), tiếp cận theo phương pháp mô-đun hóa tích hợp kỹ năng thực nghiệm gắn liền với cấu kiện công nghiệp thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình phân bổ dung lượng 120 giờ thành 13 bài học theo trình tự logic từ thiết bị đo cơ bản, cơ cấu chuyển đổi đến cụm hệ thống phân phối:

STT Tên bài học Phân bổ thời gian (Tổng / LT / TH / KT) Trọng tâm kỹ thuật
Bài 1 Lắp đặt máy biến dòng điện (TI) 4h (1 LT / 3 TH / 0 KT) Biến dòng CT, tỷ số biến dòng $50/5\text{A} \div 5000/5\text{A}$, chế độ hở mạch, ngắn mạch thứ cấp, tiếp địa vỏ và cuộn thứ cấp.
Bài 2 Lắp đặt máy biến điện áp (TU) 4h (1 LT / 3 TH / 0 KT) Máy biến áp đo lường PT/VT, cấu tạo mạch từ lá thép $0,3 \div 0,5\text{ mm}$, cuộn sơ/thứ cấp đồng tâm, vỏ dầu, rơ le hơi.
Bài 3 Lắp đặt thiết bị đo điện áp 4h (1 LT / 3 TH / 0 KT) Vôn kế từ điện/điện từ, phương pháp mở rộng thang đo DC bằng điện trở phụ $R_p$, mạch nắn dòng AC 1 diode và cầu 4 diode.
Bài 4 Lắp đặt thiết bị đo dòng điện 4h (1 LT / 3 TH / 0 KT) Ampe kế, miliampe kế, nguyên tắc đấu nối tiếp, chỉnh điểm 0 cơ khí, xác định cực tính (+)/(-).
Bài 5 Lắp đặt thiết bị đo tần số 7h (1 LT / 6 TH / 0 KT) Tần số kế điện tử đếm xung chuẩn 1 giây, dải tần cực thấp đến siêu cao, mạch hiển thị LED/LCD.
Bài 6 Lắp đặt thiết bị đo công suất tác dụng 13h (3 LT / 9 TH / 1 KT) Oát kế cơ cấu điện động, cuộn dòng tĩnh nối tiếp, cuộn áp động song song, công thức đo công suất tác dụng $P = U \cdot I$.
Bài 7 Lắp đặt thiết bị đo điện năng một pha 7h (3 LT / 3 TH / 1 KT) Công tơ cảm ứng 1 pha, đĩa nhôm, nam châm hãm, hộp số cơ khí, sơ đồ 4 chân đấu trực tiếp phụ tải.
Bài 8 Lắp đặt thiết bị đo điện năng 3 pha trực tiếp 12h (3 LT / 9 TH / 0 KT) Công tơ 3 pha 3 phần tử (2 đĩa nhôm trên cùng trục), sơ đồ 3 pha 4 dây, đấu nối phụ tải công nghiệp.
Bài 9 Lắp đặt thiết bị đo điện năng 3 pha gián tiếp 13h (3 LT / 10 TH / 0 KT) Đấu nối qua 3 TI, sơ đồ 11 chân chia 4 cụm pha A (chân 1,2,3), B (4,5,6), C (7,8,9), N (10,11), cực tính K-L.
Bài 10 Lắp đặt thiết bị đo công suất phản kháng 14h (3 LT / 10 TH / 1 KT) Varmeter, công thức năng lượng vô công $Q = U \cdot I \cdot \sin\varphi$, hệ thống bù công suất.
Bài 11 Lắp đặt thiết bị đo hệ số công suất 7h (2 LT / 5 TH / 0 KT) Đồng hồ đo $\cos\varphi$, xác định góc lệch pha giữa điện áp và dòng điện phụ tải.
Bài 12 Lắp đặt thiết bị đo các đại lượng không điện 11h (3 LT / 8 TH / 0 KT) Cảm biến đo vận tốc và gia tốc cơ học, mạch biến đổi tín hiệu không điện sang tín hiệu điện.
Bài 13 Lắp đặt tủ đo lường và phân phối (tủ tổng) 20h (3 LT / 15 TH / 2 KT) Đọc sơ đồ nguyên lý tủ điện tổng, bố trí thiết bị bảo vệ (CB/Aptomat), bấm đầu cosse, vận hành hệ thống mạch phân phối.
Tiến trình logic của nội dung:
[Biến dòng TI & Biến áp TU]

Kiến thức nền tảng được xây dựng

Giáo trình hệ thống hóa các nguyên lý khoa học kỹ thuật điện cơ sở:

  • Hiện tượng cảm ứng điện từ: Ứng dụng trong máy biến dòng (CT) và máy biến điện áp (PT) để biến đổi dòng tải cao ($100\text{A} \div 5000\text{A}$) về giá trị chuẩn $5\text{A}$ hoặc $0 \div 20\text{mA}$ cho PLC, bộ điều khiển tụ bù.
  • Cơ cấu đo lường điện từ, từ điện và điện động lực: Thiết lập quan hệ góc quay kim chỉ thị với dòng điện và điện áp.
  • Phương pháp mở rộng thang đo điện áp một chiều và xoay chiều:
    • Điện áp đo DC: $$U = I_m \cdot (R_m + R_p)$$
    • Tổng trở vào vôn kế: $$Z_V = R_m + R_p$$
    • Đo xoay chiều hiệu dụng qua mạch chỉnh lưu nửa chu kỳ (1 diode): $$V_{AC} = (R_p + R_m) \cdot I_{hd}$$
  • Nguyên lý tính toán công suất và điện năng: Công thức công suất tác dụng $P = U \cdot I$, công suất phản kháng $Q = U \cdot I \cdot \sin\varphi$ và cơ chế tạo mô-men quay đĩa nhôm dưới tác động của từ thông cuộn áp - cuộn dòng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Đọc và phân tích bản vẽ sơ đồ nguyên lý mạch đo lường; sử dụng đồng hồ VOM kiểm tra thông mạch, đo điện trở cuộn dây $R_m$, kiểm tra cách điện và xác định cực tính K-L của cuộn sơ/thứ cấp.
  • Kỹ năng phân tích (Analytical Skills): Tính toán phân dải thang đo và trị số điện trở phụ riêng biệt hoặc vạn năng; tính toán tỷ số biến đổi đo lường qua hệ thống TI/TU; phân tích nguyên nhân sai số mạch đo 3 pha 4 dây.
  • Năng lực thực hành (Practical Competencies): Thao tác định vị, gắn kết thiết bị trên thanh ray/bảng điện tủ tổng; sử dụng kìm bấm cosse chuyên dụng bấm đầu nối dây cáp nguồn tránh hiện tượng move/phát nhiệt; đấu nối hoàn chỉnh cụm 11 chân công tơ 3 pha gián tiếp; quy trình đóng cắt thử nghiệm tải và bàn giao kỹ thuật.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng định hướng sư phạm giáo dục nghề nghiệp tích hợp (lý thuyết gắn liền thực hành tại chỗ) thông qua các phương pháp giảng dạy chủ đạo:

  • Tiếp cận sư phạm: Giảng viên thực hiện diễn giải nguyên lý kết hợp trực quan hóa bằng sơ đồ mạch và vật tư thực tế tại Xưởng lắp đặt điện. Giảng viên thực hiện thao tác mẫu từng bước lắp đặt, phân tích các điểm lỗi nguy hiểm (như hở mạch thứ cấp máy biến dòng TI gây điện áp cảm ứng cao nguy hiểm hoặc hiện tượng phóng điện xông pha tại Aptomat).
  • Hệ thống bài tập và tình huống thực hành: Người học thực hiện bài tập tính toán thông số điện trở phụ ($R_p$), phân tích các ca tình huống sai lệch thứ tự pha, nhầm cực tính ngõ ra thứ cấp (K-L) dẫn đến sai số đo điện năng, xử lý sự cố tiếp xúc ren vít lỏng gây cháy nổ khi cấp tải.
  • Phương pháp kiểm tra và đánh giá:
    • Đánh giá thường xuyên: 02 lần kiểm tra thông qua hình thức hỏi miệng trực tiếp tại xưởng hoặc bài kiểm tra viết $\le 30$ phút.
    • Đánh giá định kỳ: 05 bài kiểm tra chuyên biệt:
      1. Bài kiểm tra số 1 (Lý thuyết, $45 \div 60$ phút): Kiến thức Bài 1, Bài 2, Bài 3.
      2. Bài kiểm tra số 2 (Lý thuyết, $45 \div 60$ phút): Kiến thức Bài 4, Bài 5, Bài 6.
      3. Bài kiểm tra số 3 (Thực hành, 60 phút): Kỹ năng đấu nối Bài 7, Bài 8, Bài 9.
      4. Bài kiểm tra số 4 (Thực hành, 60 phút): Thao tác thiết bị Bài 10, Bài 11, Bài 12, Bài 13.
      5. Bài kiểm tra số 5 (Thực hành, 60 phút): Thao tác hoàn thiện hệ thống Bài 10, Bài 11, Bài 12, Bài 13.
    • Thi kết thúc mô đun: Thi thực hành thao tác tổng hợp (thời gian $60 \div 120$ phút).
  • Chỉ dẫn tự học: Người học nghiên cứu trước mục tiêu và quy trình từng bài học trong giáo trình; hoàn thành các câu hỏi củng cố cuối bài; chuẩn bị trang phục bảo hộ và phiếu thực hành trước khi vào xưởng.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật điện và thực tiễn thi công trong ngành công nghiệp năng lượng:

  • Chi tiết hóa quy trình kỹ thuật đấu nối 11 chân công tơ 3 pha gián tiếp: Giáo trình phân định rõ ràng 4 nhóm tín hiệu độc lập:
    • Nhóm pha A: Áp pha A (chân 2), Dòng pha A (chân 1 - vào, chân 3 - ra).
    • Nhóm pha B: Áp pha B (chân 5), Dòng pha B (chân 4 - vào, chân 6 - ra).
    • Nhóm pha C: Áp pha C (chân 8), Dòng pha C (chân 7 - vào, chân 9 - ra).
    • Nhóm trung tính N: Điện áp trung tính (chân 10 và chân 11 nối chung).
  • Quy chuẩn an toàn trong vận hành thiết bị biến dòng và biến áp: Nhấn mạnh hiện tượng bão hòa từ, nguyên lý khe hở không khí trong biến dòng tuyến tính và quy tắc bắt buộc phải nối đất cuộn thứ cấp TI nhằm triệt tiêu nguy cơ điện áp cảm ứng cao áp gây nguy hiểm khi hở mạch.
  • Tích hợp module tủ đo lường và phân phối tổng (Bài 13): Dành 20 giờ thực hành chuyên sâu (chiếm 16,7% tổng thời lượng mô đun) để huấn luyện người học cách tổ chức tủ điện thực tế, từ bố trí thiết bị đóng cắt Aptomat, máng luồn dây đến kỹ thuật ép cốt dây dẫn chống move tiếp điểm.
  • Gắn kết quy chuẩn thực tế EVN: Nội dung bài học bám sát tiêu chuẩn kỹ thuật của Tập đoàn Điện lực Việt Nam (EVN) trong việc kiểm soát, lắp đặt công tơ đo đếm điện năng thương mại phục vụ sinh hoạt và sản xuất công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

Sơ đồ phân loại đối tượng sử dụng:
  • Sinh viên chuyên ngành: Dành cho sinh viên trình độ Cao đẳng nghề Lắp đặt thiết bị điện (thuộc khối đào tạo nghề bắt buộc 72 tín chỉ). Người học cần hoàn thành các môn tiên quyết và cơ sở trước khi học mô đun này:
    • Mạch điện cơ bản (ELEI52033), An toàn điện (ELET5201), Mạch điện (ELEI53132).
    • Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), Máy điện (ELEI56135), Trang bị điện 1 & 2 (ELET55157, ELEI62158).
  • Giảng viên chuyên nghiệp: Sử dụng làm khung căn bản để thiết kế giáo án bài giảng lý thuyết, giáo án tích hợp và bảng biểu đánh giá kỹ năng thực hành (Rubric checklist).
  • Kỹ thuật viên tại doanh nghiệp: Làm tài liệu tham khảo kỹ thuật phục vụ thi công, đấu nối tủ điện phân phối và kiểm tra định kỳ hệ thống đo đếm điện năng tại các cơ sở sản xuất công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng nghề Lắp đặt thiết bị điện theo chương trình chuẩn hóa 95 tín chỉ của Trường Cao đẳng Dầu khí, đồng thời phù hợp làm tài liệu bồi dưỡng kỹ thuật viên điện công nghiệp và dân dụng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải tích lũy khối kiến thức từ các môn học kỹ thuật cơ sở: Mạch điện, An toàn điện, Vẽ điện chuyên ngành, Khí cụ điện, Đo lường điện và Máy điện để đọc được bản vẽ sơ đồ nguyên lý và nhận diện thiết bị.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết đo lường thuần túy là gì?

Tài liệu tập trung vào kỹ năng lắp đặt thực tế với thời lượng thực hành lên tới 87/120 giờ (72,5%), cung cấp hướng dẫn thi công cụ thể từng bước (tước cáp, bấm đầu cosse, luồn dây TI đúng chiều K-L, đấu nối chi tiết 11 chân công tơ 3 pha gián tiếp).

4. Phương pháp nào giúp người học thực hành mô đun đạt hiệu quả cao?

Người học cần đối chiếu lý thuyết cấu tạo với thiết bị thật trong xưởng thực hành, tuân thủ bảng quy trình 4 bước cho từng bài, dùng đồng hồ VOM kiểm tra tính liên tục của mạch trước khi đóng nguồn thử nghiệm và chấp hành nghiêm ngặt an toàn nối đất.

5. Giáo trình có danh mục tài liệu tham khảo chính thống nào đi kèm?

Giáo trình kế thừa các tài liệu tham khảo chuyên ngành tiêu chuẩn gồm:

  • Giáo trình đo lường điện và cảm biến đo lường (Nguyễn Văn Hòa, Bùi Đăng Thảnh, NXB Giáo dục, 2009).
  • Giáo trình Đo lường các đại lượng điện và không điện (Nguyễn Văn Hòa, Vụ THCN - Dạy nghề, NXB Giáo dục, 2002).
  • Giáo trình đo lường điện tử (Vũ Xuân Giáp, NXB Hà Nội, 2009).
  • Đo điện thực hành (Bùi Văn Yên, NXB Hải Phòng, 2004).

Kết luận (150 từ)

Giáo trình Mô đun: Lắp đặt thiết bị đo lường điện (ELEC54130) cung cấp hệ thống kiến thức chuẩn xác và quy trình thao tác kỹ thuật hoàn chỉnh về lắp đặt các thiết bị đo lường điện công nghiệp và dân dụng. Giáo trình thiết lập lộ trình học tập khoa học từ cấu kiện biến dòng, biến áp, thiết bị chỉ thị cơ bản đến đấu nối tích hợp tủ phân phối tổng hoàn chỉnh.

Lộ trình học tập đề xuất:

Tài liệu kết hợp cùng hệ thống 04 giáo trình đo lường kinh điển của NXB Giáo dục và NXB Hà Nội tạo thành bộ học liệu kỹ thuật hoàn chỉnh cho đào tạo nghề kỹ thuật điện.
