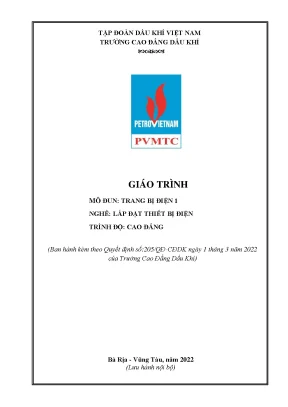

Giáo Trình Trang Bị Điện 1: Lắp Đặt Thiết Bị Điện Cao Đẳng Trường Cao Đẳng Dầu Khí

Giáo trình trang bị điện 1 cung cấp kiến thức lắp đặt thiết bị điện cho sinh viên cao đẳng trường cao đẳng dầu khí, nâng cao kỹ năng nghề nghiệp.

• Tác giả: Phạm Văn Cấp
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Lắp Đặt Thiết Bị Điện
• Đề tài: Giáo Trình Lắp Đặt Thiết Bị Điện Cao Đẳng Dầu Khí
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2022
• Địa điểm: Bà Rịa - Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. BÀI 1: KHÁI QUÁT CHUNG VỀ HỆ THỐNG TRANG BỊ ĐIỆN
• 2. BÀI 2: CÁC PHẦN TỬ ĐIỀU KHIỂN TRONG HỆ THỐNG TRANG BỊ ĐIỆN
• 3. BÀI 3: TỰ ĐỘNG KHỐNG CHẾ TRUYỀN ĐỘNG ĐIỆN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Lắp Đặt Thiết Bị Điện Cao Đẳng Dầu Khí

Giáo trình lắp đặt thiết bị điện cao đẳng dầu khí là tài liệu quan trọng trong việc đào tạo nghề điện công nghiệp. Tài liệu này không chỉ cung cấp kiến thức lý thuyết mà còn hướng dẫn thực hành lắp đặt các thiết bị điện cần thiết cho ngành công nghiệp dầu khí. Nội dung giáo trình được biên soạn dựa trên nhu cầu thực tế của thị trường lao động, giúp sinh viên nắm vững các kỹ năng cần thiết để làm việc trong môi trường chuyên nghiệp.

1.1. Mục tiêu của Giáo Trình Lắp Đặt Thiết Bị Điện

Mục tiêu chính của giáo trình là trang bị cho sinh viên kiến thức và kỹ năng cần thiết để lắp đặt và bảo trì các thiết bị điện trong ngành dầu khí. Sinh viên sẽ học cách đọc và phân tích sơ đồ mạch điện, cũng như thực hành lắp đặt các thiết bị điện như cầu chì, rơ le và công tắc.

1.2. Cấu trúc của Giáo Trình Lắp Đặt Thiết Bị Điện

Giáo trình được chia thành nhiều bài học, mỗi bài tập trung vào một khía cạnh cụ thể của lắp đặt thiết bị điện. Các bài học bao gồm từ lý thuyết cơ bản đến thực hành nâng cao, giúp sinh viên có cái nhìn tổng quan và chi tiết về hệ thống điện.

II. Những Thách Thức Trong Lắp Đặt Thiết Bị Điện

Lắp đặt thiết bị điện trong ngành dầu khí gặp phải nhiều thách thức, từ yêu cầu kỹ thuật cao đến vấn đề an toàn lao động. Việc đảm bảo an toàn cho người lao động và thiết bị là ưu tiên hàng đầu trong quá trình lắp đặt. Ngoài ra, việc tuân thủ các quy định và tiêu chuẩn kỹ thuật cũng là một thách thức lớn.

2.1. Vấn đề An Toàn Điện Trong Lắp Đặt

An toàn điện là một trong những yếu tố quan trọng nhất trong lắp đặt thiết bị điện. Các kỹ sư và công nhân cần phải nắm vững các quy định về an toàn điện để tránh xảy ra tai nạn trong quá trình làm việc.

2.2. Khó Khăn Trong Việc Đảm Bảo Chất Lượng Lắp Đặt

Đảm bảo chất lượng lắp đặt thiết bị điện là một thách thức lớn. Các thiết bị cần phải được lắp đặt đúng cách để hoạt động hiệu quả và an toàn. Việc kiểm tra và bảo trì định kỳ cũng rất quan trọng để phát hiện sớm các vấn đề có thể xảy ra.

III. Phương Pháp Lắp Đặt Thiết Bị Điện Hiệu Quả

Để lắp đặt thiết bị điện hiệu quả, cần áp dụng các phương pháp và kỹ thuật hiện đại. Việc sử dụng công nghệ mới trong lắp đặt không chỉ giúp tiết kiệm thời gian mà còn nâng cao độ chính xác và an toàn trong quá trình làm việc.

3.1. Sử Dụng Công Nghệ Mới Trong Lắp Đặt

Công nghệ mới như phần mềm mô phỏng và thiết bị tự động hóa giúp cải thiện quy trình lắp đặt. Những công nghệ này cho phép kỹ sư thiết kế và kiểm tra hệ thống điện trước khi thực hiện lắp đặt thực tế.

3.2. Đào Tạo Kỹ Năng Cho Nhân Viên

Đào tạo kỹ năng cho nhân viên là rất quan trọng để đảm bảo họ có đủ kiến thức và kỹ năng cần thiết để thực hiện lắp đặt thiết bị điện một cách an toàn và hiệu quả. Các khóa đào tạo thường xuyên giúp nâng cao tay nghề và cập nhật kiến thức mới cho nhân viên.

IV. Ứng Dụng Thực Tiễn Của Giáo Trình Lắp Đặt Thiết Bị Điện

Giáo trình lắp đặt thiết bị điện không chỉ là tài liệu học tập mà còn là nguồn tài liệu tham khảo quý giá cho các kỹ sư và công nhân trong ngành dầu khí. Việc áp dụng kiến thức từ giáo trình vào thực tiễn giúp nâng cao hiệu quả công việc và đảm bảo an toàn trong quá trình lắp đặt.

4.1. Kết Quả Nghiên Cứu Từ Giáo Trình

Nhiều nghiên cứu đã chỉ ra rằng việc áp dụng kiến thức từ giáo trình vào thực tiễn giúp giảm thiểu rủi ro và nâng cao hiệu suất làm việc. Các kỹ sư đã áp dụng thành công các phương pháp lắp đặt mới để cải thiện quy trình làm việc.

4.2. Các Dự Án Thành Công Nhờ Áp Dụng Giáo Trình

Nhiều dự án lớn trong ngành dầu khí đã thành công nhờ áp dụng các kiến thức từ giáo trình lắp đặt thiết bị điện. Những dự án này không chỉ đảm bảo an toàn mà còn tiết kiệm chi phí và thời gian.

V. Kết Luận Về Giáo Trình Lắp Đặt Thiết Bị Điện

Giáo trình lắp đặt thiết bị điện cao đẳng dầu khí là một tài liệu quan trọng, cung cấp kiến thức và kỹ năng cần thiết cho sinh viên và người lao động trong ngành. Việc áp dụng các kiến thức từ giáo trình vào thực tiễn sẽ giúp nâng cao chất lượng công việc và đảm bảo an toàn trong quá trình lắp đặt.

5.1. Tương Lai Của Ngành Lắp Đặt Thiết Bị Điện

Ngành lắp đặt thiết bị điện sẽ tiếp tục phát triển với sự tiến bộ của công nghệ. Việc cập nhật kiến thức và kỹ năng mới sẽ là yếu tố quyết định cho sự thành công trong tương lai.

5.2. Đề Xuất Cải Tiến Giáo Trình

Cần thường xuyên xem xét và cải tiến giáo trình để đáp ứng nhu cầu thực tế của thị trường lao động. Việc lắng nghe ý kiến từ sinh viên và các chuyên gia trong ngành sẽ giúp nâng cao chất lượng giáo trình.

Nội dung chính

Tổng quan về giáo trình

Giáo trình mô đun Trang bị điện 1 (Mã mô đun: ELET55157) là tài liệu đào tạo chuyên môn nghề được Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) ban hành kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 03 năm 2022. Giáo trình do nhóm tác giả gồm Phạm Văn Cấp (chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh biên soạn dưới dạng tài liệu lưu hành nội bộ, phục vụ đào tạo nghề Lắp đặt thiết bị điện và Điện công nghiệp ở trình độ cao đẳng và trung cấp nghề.

Trong cấu trúc chương trình khung đào tạo gồm 95 tín chỉ (2.280 giờ), Trang bị điện 1 có thời lượng 5 tín chỉ với tổng cộng 120 giờ (28 giờ lý thuyết, 87 giờ thực hành/thảo luận/bài tập và 5 giờ kiểm tra). Mô đun này giữ vị trí chuyên môn nghề bắt buộc, được bố trí giảng dạy sau các môn học/mô đun kỹ thuật cơ sở và cơ bản như Mạch điện (ELEI53132), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115) và Máy điện (ELEI56135).

Mục tiêu học tập của giáo trình được xác định rõ trên 3 phương diện:

• Về kiến thức: Đọc, vẽ, phân tích được các sơ đồ mạch điều khiển dùng rơ le – contactor cho động cơ xoay chiều 3 pha và động cơ một chiều; phân tích được quy trình làm việc và yêu cầu trang bị điện cho các máy gia công cắt gọt kim loại (khoan, tiện, phay, bào, mài).
• Về kỹ năng: Lắp đặt, đấu dây, vận hành và sửa chữa được các mạch mở máy, dừng máy, đảo chiều cho động cơ điện; khắc phục sự cố trong các hệ thống sản xuất như băng tải; lập kế hoạch bảo trì đúng quy trình an toàn và vệ sinh công nghiệp.
• Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong cẩn thận, chính xác, tư duy khoa học và tuân thủ kỷ luật lao động.

Giáo trình tiếp cận theo mô hình tích hợp lý thuyết với thực hành, lấy kỹ năng thực hành mạch làm trọng tâm (chiếm 72,5% thời lượng).

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 3 bài học chính theo trình tự nâng cao:

• Bài 1: Khái quát chung về hệ thống trang bị điện (2 giờ lý thuyết): Trình bày tổng quan về đặc điểm của hệ thống trang bị điện trong dây chuyền sản xuất công nghiệp, mối liên hệ giữa truyền động điện và công nghệ sản xuất, cùng các yêu cầu đối với hệ thống trang bị điện (tính công nghệ, độ tin cậy, tính linh hoạt và mức độ an toàn).
• Bài 2: Các phần tử điều khiển trong hệ thống trang bị điện (20 giờ: 15h lý thuyết, 4h thực hành, 1h kiểm tra): Khảo sát toàn diện các nhóm khí cụ điện:
  • Phần tử bảo vệ: Cấu tạo và nguyên lý của cầu chì (dây chì nóng chảy), rơ le nhiệt (bảo vệ quá tải dựa trên quán tính nhiệt, dải điện áp AC đến 500V/50Hz, dòng định mức đến 150A, DC đến 440V), áp tô mát (CB, MCB, MCCB, ACB, ELCB), rơ le dòng điện cực đại (mạch từ chữ E/U lá thép kỹ thuật điện 0,35–0,5mm), rơ le điện áp 3 pha (Omron dòng K8AK-VS), rơ le thời gian, rơ le kiểm tra tốc độ (cảm ứng điện từ phục vụ mạch hãm ngược).
  • Phần tử điều khiển: Công tắc điện, nút ấn điều khiển, cầu dao đóng ngắt không tải/có tải nhỏ, bộ khống chế truyền động, contactor (đóng cắt từ xa phụ tải AC đến 500V/600A).
  • Thiết bị đóng cắt không tiếp điểm: Công tắc hành trình không tiếp điểm (cảm biến quang, tiệm cận, từ trường), linh kiện bán dẫn (transistor PNP và NPN).
  • Phần tử điện từ: Nam châm điện nâng hạ, bàn nam châm điện, bộ ly hợp điện từ.
• Bài 3: Tự động khống chế truyền động điện (98 giờ: 11h lý thuyết, 83h thực hành, 1h kiểm tra LT, 3h kiểm tra TH): Chiếm phần lớn thời lượng, tập trung vào:
  • Phương pháp biểu diễn sơ đồ điện: Sơ đồ cấu trúc, sơ đồ khai triển, sơ đồ mạch động lực (đơn tuyến, đa tuyến) và sơ đồ mạch điều khiển.
  • 4 Nguyên tắc điều khiển: Điều khiển theo thời gian (dùng rơ le thời gian cho khởi động Y-Δ, đóng cắt cuộn kháng), theo tốc độ (dùng rơ le tốc độ cho mạch hãm ngược), theo dòng điện (dùng rơ le dòng điện khống chế phụ tải máy cắt gọt, cần trục), theo vị trí (dùng công tắc hành trình cho máy phay, bào, mài, tiện, pa lăng).
  • Các mạch mở máy trực tiếp động cơ không đồng bộ 3 pha: Mạch điều khiển động cơ quay 1 chiều, mạch quay thuận nghịch gián tiếp (khóa chéo tiếp điểm K13/K23), mạch mở máy tại 2 vị trí, mạch điều khiển 2 động cơ làm việc theo cơ chế bắc cầu (thường và dùng Timer), mạch điều khiển 2 động cơ làm việc theo cơ chế khóa.
  • Các mạch mở máy gián tiếp: Mạch đổi nối sao – tam giác ($Y \rightarrow \Delta$), mạch mở máy qua cuộn kháng dùng rơ le thời gian, mạch mở máy qua máy biến áp tự ngẫu.
  • Mạch khóa dừng và bảo vệ hành trình: Mạch khóa dừng 1, mạch khóa dừng 2, mạch tự động giới hạn hành trình (dùng công tắc hành trình LS1).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố nền tảng điện kỹ thuật thông qua:

• Lý thuyết hồ quang điện và đóng cắt: Bản chất phóng điện trong chất khí và các phương pháp dập hồ quang (thổi từ, chia nhỏ hồ quang, dập bằng khí).
• Nguyên lý bảo vệ rơ le: Sự phối hợp bảo vệ ngắn mạch (cầu chì, CB) và bảo vệ quá tải (rơ le nhiệt với tiếp điểm thường đóng mở chậm 95-96); bảo vệ điện áp cực tiểu và bảo vệ mất pha qua rơ le Omron K8AK-VS.
• Quy chuẩn ký hiệu điện học: Hệ thống hóa ký hiệu quy ước quốc tế và TCVN cho tiếp điểm thường mở (NO - như tiếp điểm duy trì 13-14, 43-44), tiếp điểm thường đóng (NC), cuộn hút contactor, timer và các loại rơ le.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Đọc hiểu sơ đồ khai triển; thực hiện đấu nối dây mạch động lực và mạch điều khiển trên panel; lựa chọn khí cụ đóng cắt đúng thông số kỹ thuật định mức (AT - dòng tác động, AF - dòng khung, cấp bảo vệ B15, C15).
• Kỹ năng phân tích (Analytical skills): Phân tích trạng thái logic đóng/mở của các tiếp điểm trong chu trình làm việc; phát hiện các điểm xung đột tín hiệu hoặc nguy cơ ngắn mạch khi đảo chiều quay động cơ.
• Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành tuần tự các hệ thống máy công cụ; kiểm tra, đo kiểm điện áp, dòng điện; chẩn đoán và khắc phục sự cố đứt dây, kẹt tiếp điểm cơ khí, hỏng rơ le nhiệt; tuân thủ an toàn vệ sinh lao động trong môi trường công nghiệp.

---

Phương pháp giảng dạy và học tập

Giáo trình định hướng mô hình đào tạo theo năng lực thực hiện, kết hợp chặt chẽ giữa hướng dẫn lý thuyết và rèn luyện kỹ năng thực hành tại xưởng:

• Phương pháp giảng dạy của giáo viên: Áp dụng phương pháp giảng dạy tích cực (diễn giảng nêu vấn đề, vấn đáp kỹ thuật, hướng dẫn giải quyết tình huống lỗi mạch). Giáo viên xây dựng giáo án tích hợp theo từng bài/buổi dạy, phân chia nhóm học tập tại xưởng và chuẩn bị hệ thống phiếu học tập, phiếu hướng dẫn thực hành theo từng quy trình thao tác.
• Trang thiết bị và điều kiện xưởng thực hành: Mô đun yêu cầu hệ thống phòng học tích hợp và xưởng thực tập trang bị đầy đủ:
  • Panel trang bị điện, bàn giá thực tập chuyên dụng.
  • Mô hình tháo lắp và đấu dây vận hành máy biến áp 3 pha, mô hình đào tạo bảo vệ rơ le.
  • Khí cụ thực hành: Contactor, khởi động từ, động cơ điện, các loại rơ le (nhiệt, thời gian, điện áp, tốc độ), CB, cầu dao, cầu chì, nút nhấn, đèn báo tín hiệu.
  • Bộ dụng cụ cơ khí và điện cầm tay (kìm, tua vít, đồng hồ VOM, kìm bấm cốt).
• Phương pháp và hình thức đánh giá:
  • Kiểm tra thường xuyên (02 bài): Thực hiện bất kỳ qua hỏi đáp miệng, bài viết kiểm tra dưới 30 phút hoặc chấm điểm thao tác thực hành/phiếu học tập.
  • Kiểm tra định kỳ (05 bài): Gồm 02 bài lý thuyết (Bài kiểm tra số 1 cho Bài 1, Bài kiểm tra số 2 cho Bài 2, thời gian 45–60 phút) và 03 bài thực hành (Bài kiểm tra số 3, 4, 5 đều thực hiện trên nội dung mạch của Bài 3, thời gian 60 phút/bài).
  • Thi kết thúc mô đun: Hình thức thi tích hợp lý thuyết và thực hành, thời gian làm bài từ 90 đến 120 phút.
• Hướng dẫn tự học đối với người học: Đọc trước nội dung giáo trình theo từng bài học, nghiên cứu sơ đồ nguyên lý trước khi vào xưởng, tự giác hoàn thành hệ thống câu hỏi củng cố (10 câu trắc nghiệm ở Bài 1, 20 câu ở Bài 2) và tuân thủ nghiêm ngặt quy trình an toàn điện.

---

Điểm nổi bật và cập nhật

Giáo trình Trang bị điện 1 (ban hành năm 2022) của Trường Cao đẳng Dầu khí thể hiện các đặc trưng kỹ thuật rõ rệt:

• Tỷ trọng thực hành chuyên môn hóa cao: Thiết kế thời lượng 87 giờ thực hành trên tổng số 120 giờ (tương đương 72,5%), tập trung rèn luyện tay nghề trực tiếp trên các mạch khống chế động cơ thay vì dừng lại ở phân tích lý thuyết thuần túy.
• Tích hợp các phần tử công nghiệp hiện đại: Song song với các khí cụ truyền thống, giáo trình bổ sung các thiết bị điều khiển và bảo vệ điện tử phổ biến trong công nghiệp như rơ le giám sát điện áp 3 pha Omron dòng K8AK-VS, công tắc hành trình không tiếp điểm (cảm biến quang, tiệm cận, từ trường) và các phần tử bán dẫn (transistor điều khiển).
• Gắn liền với các chu trình công nghệ thực tế: Các bài thực hành mạch điều khiển liên động, đảo chiều, mở máy Y-$\Delta$, mở máy qua cuộn kháng và biến áp tự ngẫu được mô phỏng trực tiếp từ ứng dụng của dây chuyền sản xuất, máy cắt gọt kim loại (tiện, phay, bào, mài, khoan), pa lăng nâng hạ và băng tải nguyên liệu.
• Hệ thống hóa từ các tài liệu kinh điển ngành Điện: Nội dung giáo trình được biên soạn dựa trên việc chọn lọc và chuẩn hóa từ các tài liệu chuyên khảo uy tín trong nước:
  • Trang bị điện - điện tử máy gia công kim loại (NXB Giáo dục 1996) – Vũ Quang Hồi.
  • Trang bị điện - điện tử công nghiệp (NXB Giáo dục 2000) – Vũ Quang Hồi.
  • Trang bị điện – điện tử tự động hóa cầu trục và cần trục (NXB Khoa học và Kỹ thuật 2006) – Bùi Quốc Khánh, Hoàng Xuân Bình.
  • Truyền động điện (NXB Khoa học và Kỹ thuật 2006) – Bùi Quốc Khánh, Nguyễn Thị Hiền, Nguyễn Văn Liễn.
  • Giáo trình chuyên ngành điện tập 1, 2, 3, 4 (NXB Thống kê 2001) – Nguyễn Đức Lợi.

---

Đối tượng sử dụng giáo trình

Giáo trình phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

• Sinh viên, học viên: Áp dụng cho sinh viên bậc cao đẳng nghề và học sinh trung cấp nghề thuộc chuyên ngành Lắp đặt thiết bị điện và Điện công nghiệp.
• Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học, mô đun trong chương trình đào tạo bắt buộc:
  • Mạch điện cơ bản (ELEI52033) & Mạch điện (ELEI53132)
  • An toàn điện (ELET5201) & Vật liệu điện (ELET62064)
  • Vẽ điện chuyên ngành (ELEC52166)
  • Khí cụ điện (ELEI53117)
  • Thực tập điện cơ bản 1 (ELEI53150)
  • Đo lường điện (ELEI53115)
  • Máy điện (ELEI56135)
• Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để biên soạn giáo án lý thuyết, giáo án thực hành, giáo án tích hợp; thiết kế phiếu học tập, phiếu đánh giá kỹ năng thực hành và xây dựng ngân hàng đề kiểm tra thường xuyên, định kỳ và thi kết thúc mô đun.
• Kỹ thuật viên tự học và tra cứu: Tài liệu phù hợp cho công nhân, kỹ thuật viên bảo trì hệ thống điện công nghiệp tại các xí nghiệp, nhà máy cần tra cứu sơ đồ nguyên lý điều khiển rơ le - contactor và phương pháp phân tích sự cố mạch điện.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuyên biệt cho sinh viên cao đẳng nghề, học sinh trung cấp nghề ngành Điện công nghiệp, Lắp đặt thiết bị điện và kỹ thuật viên bảo trì hệ thống điện - cơ khí tại các nhà máy sản xuất.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải có kiến thức nền tảng về an toàn điện, phương pháp đo lường đại lượng điện, cấu tạo khí cụ điện (CB, rơ le, contactor) và nguyên lý hoạt động của máy điện (động cơ không đồng bộ 3 pha, động cơ 1 chiều).

3. Điểm khác biệt với giáo trình khác?

Giáo trình thiết kế theo cấu trúc mô đun nghề tích hợp, dành đến 87/120 giờ cho thực hành lắp ráp. Tài liệu giải thích chi tiết nguyên lý làm việc tới từng cặp tiếp điểm cụ thể (tiếp điểm duy trì 13-14, 43-44; tiếp điểm bảo vệ quá tải 95-96; tiếp điểm khóa chéo liên động) trên các sơ đồ mạch công nghiệp chuẩn.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc kỹ sơ đồ nguyên lý mạch động lực và mạch điều khiển trong giáo trình, làm toàn bộ các câu hỏi củng cố trắc nghiệm sau mỗi bài học, sau đó tiến hành tập vẽ sơ đồ khai triển và đối chiếu trên panel mô hình thực tế.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu đi kèm hệ thống câu hỏi củng cố từng bài, biểu mẫu phiếu thực hành, hệ thống panel thực tập chuyên dụng và danh mục 5 giáo trình tham khảo chuyên sâu của các tác giả Vũ Quang Hồi, Bùi Quốc Khánh, Nguyễn Đức Lợi.

---

Kết luận

Giáo trình mô đun Trang bị điện 1 (ELET55157) của Trường Cao đẳng Dầu khí là tài liệu đào tạo nghề chuẩn hóa, cung cấp hệ thống kiến thức toàn diện từ nhận dạng khí cụ đóng cắt, bảo vệ đến kỹ thuật lắp đặt và phân tích các mạch tự động khống chế truyền động điện cơ bản.

Theo tiến trình đào tạo của nghề Điện công nghiệp, việc nắm vững các mạch điều khiển rơ le – contactor trong mô đun này là điều kiện bắt buộc để người học tiếp tục tiếp cận các mô đun chuyên môn nâng cao tiếp theo gồm: Trang bị điện 2 (ELEI62158), PLC (AUTM64116), Lắp đặt thiết bị bảo vệ (ELEC65127), Thực tập sản xuất (ELEC54255) và thực hiện Khóa luận tốt nghiệp (ELEC63222).

Trích đoạn nội dung tài liệu

mở đầu theo cá nhân hoặc nhóm và nộp lại cho người dạy đúng thời gian quy định.  ĐIỀU KIỆN THỰC HIỆN BÀI 2: - Phòng học chuyên môn hóa/nhà xưởng: Phòng trang bị điện - Trang thiết bị máy móc: Máy chiếu và các thiết bị dạy học khác - Học liệu, dụng cụ, nguyên vật liệu: Chương trình môn học, giáo trình, tài liệu tham khảo, giáo án, phim ảnh, và các tài liệu liên quan. - Các điều kiện khác: Không có  KIỂM TRA VÀ ĐÁNH GIÁ BÀI 2: - Nội dung:  Kiến thức: Kiểm tra và đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức  Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kĩ năng.  Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp + Chuẩn bị đầy đủ tài liệu học tập.

+ Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập. - Phương pháp:  Điểm kiểm tra thường xuyên: 1 điểm kiểm tra (hình thức: hỏi miệng)  Kiểm tra định kỳ lý thuyết: 1 điểm kiểm tra Trang 17  Kiểm tra định kỳ thực hành: 1 điểm kiểm tra  NỘI DUNG BÀI 2: 1. Các phần tử bảo vệ: 1.

Cầu chảy : Cấu tạo chung của một chiếc cầu chảy là một dây chì mắc nối tiếp với hai đầu dây dẫn trong mạch điện. Vị trí lắp đặt cầu chì là ở sau nguồn điện tổng và trước các bộ phận của mạch điện, mạng điện cần được bảo vệ như các thiết bị điện.1: Cầu chì Dây cầu chì được tạo thành từ rất nhiều kim loại nóng chảy, đặc điểm lớn nhất của nó là dễ nóng chảy hơn bất kỳ một kim loại nào. Như vậy, khi đường điện được lắp dây cầu chì nếu không may dây đường điện bị hỏng, nguồn điện quá lớn, dây cầu chì sẽ nóng chảy trước tiên rồi cắt nguồn điện. Các thiết bị điện, đường dây điện sẽ tránh bị chập mạch, hỏng hóc và cũng đảm bảo an toàn, tránh các tai nạn về điện cho con người 1.

Rơ le nhiệt : Rơle nhiệt là một loại thiết bị điện dùng để bảo vệ động cơ và mạch điện khỏi bị quá tải, thường dùng kèm với khởi động từ, công tắc tơ. Dùng ở điện áp xoay chiều đến 500 V, tần số 50Hz, loại mới Iđm đến 150A điện áp một chiều tới 440V. Rơle nhiệt không tác động tức thời theo trị dòng điện vì có quán tính nhiệt lớn phải cần thời gian để phát nóng. Thời gian làm việc từ khoảng vài giây [s] đến vài phút, nên không dùng để bảo vệ ngắn mạch được.

Muốn bảo vệ ngắn mạch thường dùng kèm cầu chảy. Các phần tử điều khiển: 2. Công tắc Là một thiết bị điện dùng để đóng ngắt mạch điện được sử dụng nhiều trong dân dụng đặc biệt trong chiếu sáng. Trong lắp đặt công tắc thường được lắp vào dây pha trong mạch điện.1: Công tắc điện 2.

Nút ấn : Nút ấn còn gọi là nút điều khiển, là loại khí cụ điện dùng để đóng ngắt từ xa các thiết bị điện từ khác nhau, các dụng cụ báo hiệu và cũng để chuyển đổi các mạch điện điều khiển, tín hiệu, liên động , bảo vệ… Ở mạch điện một chiều điện áp đến 440V và mạch điện xoay chiều điện áp đến 500V tần số 50, 60Hz. Cầu dao : Cầu dao là khí cụ điện đống ngắt bằng tay, không thường xuyên các mạch điện có nguồn điện áp cung cấp đến 440V điện một chiều và 660V điện xoay chiều.3: Cầu dao Trang 19 Đa số các loại cầu dao được đóng ngắt mạch điện có công suất nhỏ. Với các mạch điện có công suất trung bình và lớn, chúng chỉ được dùng để đóng ngắt không tải.
