Tổng quan về giáo trình

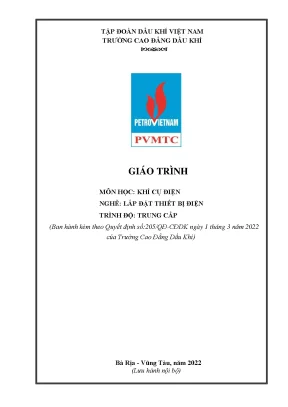

Giáo trình môn học Khí cụ điện (Mã mô-đun: ELEI53117) được ban hành kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), có trụ sở tại tỉnh Bà Rịa – Vũng Tàu. Tài liệu do nhóm tác giả gồm Nguyễn Lê Cương (Chủ biên), Lê Thị Thu Hường và Nguyễn Xuân Thịnh biên soạn theo hình thức lưu hành nội bộ phục vụ đào tạo nghề Điện công nghiệp và Lắp đặt thiết bị điện ở trình độ Trung cấp và Cao đẳng.

Trong khung chương trình đào tạo, Khí cụ điện là mô-đun thuộc khối kiến thức kỹ thuật cơ sở bắt buộc (nhóm II.1), có khối lượng 3 tín chỉ với tổng thời lượng 75 giờ. Về mặt vị trí đào tạo, mô-đun này được bố trí giảng dạy sau các môn học chung/đại cương (như Tin học COMP52005, An toàn vệ sinh lao động SAEN52001), học trước hoặc song song với các môn An toàn điện (ELET5201), Mạch điện cơ bản (ELEI52033), Mạch điện (ELEI53132), Vẽ điện chuyên ngành (ELEC52166) và làm nền tảng cho các mô-đun chuyên môn nghề như Đo lường điện (ELEI53115), Trang bị điện 1 (ELET55157), Thực tập điện cơ bản 1 (ELEI53150).

Mục tiêu học tập của giáo trình được xác định trên ba phương diện:

  • Kiến thức: Nhận dạng, phân loại được các nhóm khí cụ điện; trình bày chính xác cấu tạo, nguyên lý vận hành của các thiết bị đóng cắt, bảo vệ, điều khiển; hiểu rõ các hiện tượng tiếp xúc điện, bản chất phát sinh và kỹ thuật dập tắt hồ quang điện.
  • Kỹ năng: Tính toán, lựa chọn đúng chủng loại và thông số kỹ thuật của khí cụ điện phù hợp với phụ tải và yêu cầu của mạch; đấu nối, lắp đặt thành thạo các khí cụ vào sơ đồ mạch điện thực tế theo đúng Tiêu chuẩn Việt Nam (TCVN).
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính kỷ luật, tư duy kỹ thuật chính xác, độc lập và bảo đảm an toàn lao động trong môi trường kỹ thuật điện.

Cấu trúc giáo trình gồm 4 bài học chính, được thiết kế theo tỷ trọng thực hành cao (14 giờ lý thuyết, 58 giờ thực hành, 3 giờ kiểm tra), bảo đảm sự kết hợp giữa lý thuyết cơ sở kỹ thuật điện và thao tác lắp ráp, vận hành thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ thành 4 bài học lớn với tiến trình logic đi từ hiện tượng vật lý nền tảng đến chi tiết cấu tạo, nguyên lý và phương pháp tính chọn từng nhóm thiết bị:

  • Bài 1: Khái niệm và công dụng của khí cụ điện (4 giờ lý thuyết): Trình bày định nghĩa, chức năng và hệ thống phân loại khí cụ điện theo công dụng, tính chất dòng điện (một chiều, xoay chiều), nguyên lý làm việc và cấp điện áp (hạ áp $<3\text{ kV}$, trung áp $3-36\text{ kV}$, cao áp $36-<400\text{ kV}$, siêu cao áp $\ge 400\text{ kV}$). Phân tích các chế độ phát nóng: quá tải, quá điện áp và ngắn mạch. Dẫn xuất thống kê xác suất xuất hiện các dạng sự cố ngắn mạch trong hệ thống (Bảng 1.1: ngắn mạch 1 pha $N^{(1)}$ chiếm $65%$, chạm đất 2 pha $N^{(1-1)}$ chiếm $20%$, ngắn mạch 2 pha $N^{(2)}$ chiếm $10%$, ngắn mạch 3 pha $N^{(3)}$ chiếm $5%$). Khảo sát cơ chế tiếp xúc điện (cố định, đóng mở, trượt; dạng điểm, đường, mặt), công thức tính điện trở tiếp xúc $R_{tx} = \frac{\rho}{0.1 F \cdot N \cdot \delta_b}$ và các yếu tố ảnh hưởng. Nghiên cứu bản chất hồ quang điện (mật độ dòng $10^2 - 10^3\text{ A/mm}^2$, nhiệt độ $5000 - 6000^\circ\text{C}$) cùng 5 biện pháp dập tắt hồ quang: kéo dài bằng cơ khí, phân đoạn hồ quang bằng cánh tử thép, thổi từ, sinh khí cách điện và dập trong dầu biến áp.

  • Bài 2: Khí cụ điện đóng cắt (20 giờ: 3 giờ lý thuyết, 17 giờ thực hành): Khảo sát chi tiết cấu tạo, thông số kỹ thuật và nguyên lý làm việc của:

    • Cầu dao: Cầu dao 1 cực, 2 cực, 3 cực, cầu dao đổi nối đất, nguyên lý dập hồ quang với lưỡi dao phụ và lực điện động $F = \frac{I^2}{4l}\frac{dL}{dl}$, dải dòng định mức $15 - 1000\text{ A}$.
    • Công tắc và nút ấn: Công tắc hộp $\Pi\text{BM}$ (Liên Xô cũ, dòng đến $400\text{ A}$), công tắc cam (tuổi thọ $2\cdot 10^5$ lần thao tác), công tắc vạn năng, công tắc hành trình kiểu nút ấn BK-111 ($6\text{ A}, 500\text{ V}$), công tắc hành trình tế vi (độ dịch chuyển $0.3 - 0.7\text{ mm}$, thời gian chuyển trạng thái $0.01 - 0.02\text{ s}$), công tắc kiểu đòn; cấu tạo nút ấn thường mở, thường đóng, nút liên động kèm quy chuẩn màu sắc (nút đỏ dùng để dừng, nút xanh dùng để khởi động).
    • Dao cách ly: Phân loại lắp đặt trong nhà và ngoài trời ($\ge 3\text{ kV}$), cấu tạo sứ đỡ, lưỡi dao quay; quy trình thao tác liên động với máy cắt (cắt máy cắt trước – cắt dao cách ly sau; đóng dao cách ly trước – đóng máy cắt sau).
    • Máy cắt cao áp và hạ áp: Cấu tạo máy cắt nhiều dầu (cơ chế dập hồ quang bằng hỗn hợp khí hydro $70%$ với áp suất $100 - 140\text{ N/cm}^2$), máy cắt khí $\text{SF}6$, máy cắt không khí; phương pháp tính chọn máy cắt theo dòng cắt định mức ($I{cđmMC} \ge I_{Nt}$), kiểm tra ổn định động ($I_{dđm} \ge I_{xk}$), ổn định nhiệt ($B_{nhđm} = I_{nhđm}^2 \cdot T_{td}$).
    • Áptomát (CB): Kết cấu hệ thống tiếp điểm 2–3 cấp (chính, phụ, hồ quang), buồng dập hồ quang hở và nửa kín ($\le 50\text{ kA}$), các loại móc bảo vệ (móc điện từ bảo vệ ngắn mạch, móc nhiệt lưỡng kim bảo vệ quá tải, móc điện áp thấp bảo vệ sụt áp); các dòng CB khối Merlin Gerin và Aptomat vạn năng có dải dòng định mức từ $630\text{ A}$ đến $5000\text{ A}$.

  • Bài 3: Khí cụ điện bảo vệ (29 giờ: 4 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra): Nghiên cứu nguyên lý chuyển đổi điện – cơ của nam châm điện (cuộn dây và mạch từ có nắp hoặc không nắp). Cấu tạo và nguyên lý của rơle dòng điện, rơle điện áp; rơle nhiệt kim loại kép với đường đặc tính ampe – giây ($A-s$) phối hợp bảo vệ động cơ, các dạng kết cấu phiến kim loại kép (kiểu đồng tiền, kiểu đũa, kiểu ống, kiểu kín gắn trong động cơ); cầu chì bảo vệ ngắn mạch (loại vặn, loại hộp, loại kín có chất nhồi); thiết bị chống dòng rò (cầu dao chống giật 1 pha và 3 pha).

  • Bài 4: Khí cụ điện điều khiển (22 giờ: 3 giờ lý thuyết, 17 giờ thực hành, 2 giờ kiểm tra): Phân tích cấu tạo và sơ đồ đấu nối khởi động từ đơn (2 nút ấn), khởi động từ đảo chiều (3 nút ấn) tích hợp công tắc tơ và rơle nhiệt; cấu tạo và nguyên lý làm việc của rơle trung gian, rơle tốc độ; rơle thời gian kiểu khí nén và rơle thời gian kiểu bán dẫn.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết kỹ thuật điện chuyên ngành gồm:

  • Lý thuyết phát nóng và lực điện động: Quy luật truyền nhiệt trong vật dẫn khi có dòng tải liên tục, dòng quá tải và dòng ngắn mạch siêu quá độ ($I''$).
  • Lý thuyết phóng điện và khử ion: Bản chất vật lý của quá trình ion hóa chất khí do điện trường mạnh tại tiếp điểm khi mở mạch và cơ chế tái hợp ion nhằm dập tắt hồ quang.
  • Nguyên lý phối hợp bảo vệ và liên động: Phương pháp phối hợp đặc tính bảo vệ dòng – thời gian giữa thiết bị bảo vệ (CB, rơle nhiệt, cầu chì) và đặc tính chịu nhiệt của thiết bị điện/động cơ; nguyên tắc liên động cơ khí – điện giữa dao cách ly và máy cắt để bảo đảm an toàn vận hành.

Kỹ năng phát triển

Thông qua chương trình học tập và thực hành, người học hình thành các nhóm kỹ năng:

  • Kỹ năng kỹ thuật: Đọc hiểu sơ đồ nguyên lý, xác định thông số ghi trên nhãn máy, tính chọn khí cụ điện phù hợp với điện áp mạng ($U_{đm} \ge U_{mạng}$), dòng điện tính toán ($I_{đm} \ge I_{tt}$), dòng khởi động ($I_{kđ} = K_{mm} \cdot I_{đm}$) và khả năng cắt ngắn mạch.
  • Kỹ năng phân tích: Đánh giá tình trạng kỹ thuật của tiếp điểm (đo điện trở tiếp xúc, mức độ mài mòn, cháy rỗ); phân tích nguyên nhân sự cố trong mạch đóng cắt, quá tải, chạm đất hoặc sụt áp.
  • Kỹ năng thực hành: Đấu nối mạch điều khiển khởi động/đảo chiều động cơ, cân chỉnh dòng tác động trên rơle nhiệt và móc bảo vệ CB, thao tác đóng cắt đúng quy trình an toàn trên các thiết bị trung và hạ thế.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích cực, lấy người học làm trung tâm với sự phân bổ thời lượng thực hành chiếm tới $77.3%$ ($58/75$ giờ):

  • Đối với giảng viên: Kết hợp phương pháp diễn giảng lý thuyết với vấn đáp và dạy học theo giải quyết vấn đề (problem-based learning). Thiết kế hệ thống giáo án bài giảng lý thuyết tích hợp bài tập tình huống, xây dựng phiếu học tập chi tiết hướng dẫn từng bước thực hành, kiểm tra thao tác kỹ thuật và tuân thủ an toàn của học viên tại phòng thực hành Trang bị điện.
  • Đối với người học: Thực hiện quy trình chuẩn bị bài trước giờ lên lớp; hoàn thành các câu hỏi thảo luận, bài tập tính toán cá nhân hoặc theo nhóm; thực hiện lắp đặt mạch điện trên bảng thực hành, tuân thủ nghiêm ngặt quy định giờ giấc và nội quy an toàn phòng xưởng.

Hệ thống đánh giá kết quả học tập được chuẩn hóa theo quy chế đào tạo nghề:

  • Kiểm tra thường xuyên: 01 cột điểm đánh giá qua hỏi miệng hoặc thực hành kiểm tra thông số thiết bị trên lớp.
  • Kiểm tra định kỳ: Gồm 03 bài kiểm tra chính thức:
    • Bài kiểm tra số 1 (Lý thuyết): Đánh giá kiến thức tổng hợp Bài 1, Bài 2 và Bài 3.
    • Bài kiểm tra số 2 (Lý thuyết): Đánh giá kiến thức chuyên sâu Bài 4 (Khí cụ điện điều khiển).
    • Bài kiểm tra số 3 (Thực hành): Đánh giá kỹ năng chọn lựa, đấu nối và vận hành khí cụ điện tổng hợp từ Bài 1 đến Bài 4.
  • Thi kết thúc môn học: Hình thức thi trắc nghiệm trên máy tính, thời gian làm bài từ 60 đến 90 phút.

Điểm nổi bật và cập nhật

  • Cấu trúc tích hợp lý thuyết - thực hành rõ ràng: Giáo trình cân bằng giữa phần mô tả giải tích kỹ thuật (công thức điện trở tiếp xúc, công thức lực điện động, tính toán dòng ngắn mạch) với nội dung hướng dẫn thực tế về lắp đặt, vận hành và sửa chữa thiết bị.
  • Cập nhật thiết bị hiện đại song hành với thiết bị phổ dụng: Bên cạnh việc phân tích các thiết bị truyền thống (như công tắc hộp kiểu $\Pi\text{BM}$, cầu chì vặn), tài liệu cập nhật các dòng khí cụ hiện đại được ứng dụng phổ biến trong công nghiệp như máy cắt khí $\text{SF}_6$, máy cắt không khí (ACB), các dòng Áptomát khối của hãng Merlin Gerin, Aptomat vạn năng điều khiển bằng khối vi mạch bán dẫn với dải dòng cắt lớn lên tới $5000\text{ A}$, cùng hệ thống cầu dao chống dòng rò (ELCB/RCCB) 1 pha và 3 pha.
  • Bám sát yêu cầu thực tiễn của ngành Dầu khí và Công nghiệp: Nội dung tập trung vào các yêu cầu vận hành nghiêm ngặt trong môi trường công nghiệp nặng, bao gồm quy chuẩn vỏ bảo vệ chống bụi, chống nước, chống nổ của nút ấn; tính toán ổn định động ($i_{dđm} \ge i_{xk}$) và ổn định nhiệt ($B_{nhđm}$) nhằm hạn chế rủi ro cháy nổ do hồ quang và sự cố ngắn mạch trong các trạm phân phối điện.

Đối tượng sử dụng giáo trình

  • Sinh viên, học viên: Tài liệu học tập bắt buộc cho sinh viên, học sinh trình độ Trung cấp và Cao đẳng thuộc các ngành/nghề: Lắp đặt thiết bị điện, Điện công nghiệp tại Trường Cao đẳng Dầu khí cũng như các cơ sở giáo dục nghề nghiệp đào tạo khối ngành kỹ thuật điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ bản về Vật lý điện từ, các môn học đại cương (Tin học, An toàn lao động); có kiến thức song hành hoặc tiên quyết về Mạch điện cơ bản và Vật liệu điện.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ chuyên môn để biên soạn giáo án, bài giảng số hóa, thiết kế phiếu thực hành và ngân hàng câu hỏi trắc nghiệm phục vụ kiểm tra đánh giá định kỳ và kết thúc mô-đun.
  • Kỹ thuật viên, thợ điện công nghiệp: Nguồn tài liệu kỹ thuật phục vụ tự học, tra cứu thông số định mức, phân loại tiếp điểm, tính chọn thiết bị đóng cắt và bảo vệ trong công tác lắp đặt tủ phân phối hạ thế và trung thế tại các nhà máy, xí nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Giáo trình được thiết kế chuyên biệt cho hệ Trung cấp và Cao đẳng nghề Điện công nghiệp, Lắp đặt thiết bị điện theo chương trình chuẩn của Trường Cao đẳng Dầu khí.

2. Người học cần trang bị kiến thức nền tảng nào trước khi học mô-đun này?
Cần nắm vững kiến thức cơ bản về lý thuyết mạch điện (dòng điện, điện áp, công suất, định luật Ohm, định luật Kirchhoff), an toàn lao động trong môi trường điện và tính chất dẫn điện/cách điện của vật liệu.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu thuần lý thuyết?
Tài liệu tập trung cao vào thời lượng thực hành ($58/75$ giờ, chiếm $>77%$), trình bày chi tiết bản vẽ cấu tạo, hình ảnh thực tế, bảng thông số kỹ thuật của các hãng chế tạo và phương pháp tính chọn thiết bị cụ thể gắn liền với công tác lắp đặt tại hiện trường.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?
Người học cần đọc trước nội dung từng bài, ghi nhớ các ký hiệu quy ước trên sơ đồ điện, tự giải hệ thống câu hỏi củng cố trắc nghiệm ở cuối mỗi bài học và đối chiếu lý thuyết cấu tạo với thiết bị thật trong các giờ thực hành xưởng.

5. Giáo trình sử dụng các nguồn tài liệu tham khảo chính thống nào?
Nội dung giáo trình được tổng hợp và đối chiếu từ các tài liệu chuyên ngành tiêu chuẩn, bao gồm:

  • Sách Khí cụ Điện: Kết cấu, sử dụng và sửa chữa của tác giả Nguyễn Xuân Phú (NXB Khoa Học và Kỹ Thuật, Hà Nội, năm 2000).
  • Tập bài giảng Khí cụ điện của tác giả Lê Thị Thu Hường (Lưu hành nội bộ, Trường Cao đẳng Dầu khí).

Kết luận

Giáo trình Khí cụ điện (ELEI53117) của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức hoàn chỉnh, chuẩn mực về cấu tạo, nguyên lý làm việc và phương pháp tính chọn các thiết bị đóng cắt, bảo vệ và điều khiển trong hệ thống điện công nghiệp. Lộ trình đào tạo được thiết kế mạch lạc, đi từ hiện tượng vật lý tiếp xúc – hồ quang điện (Bài 1), đến các thiết bị đóng cắt mạch lực (Bài 2), thiết bị bảo vệ sự cố (Bài 3) và thiết bị điều khiển tự động hóa (Bài 4). Kết hợp cùng phòng thực hành Trang bị điện, hệ thống phiếu học tập và ngân hàng đề thi trắc nghiệm trên máy tính, giáo trình là tài liệu kỹ thuật cốt lõi giúp người học hoàn thiện năng lực thực hành nghề nghiệp đáp ứng tiêu chuẩn kỹ thuật công nghiệp hiện đại.
