Tổng quan về giáo trình

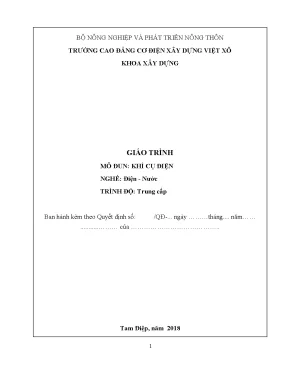

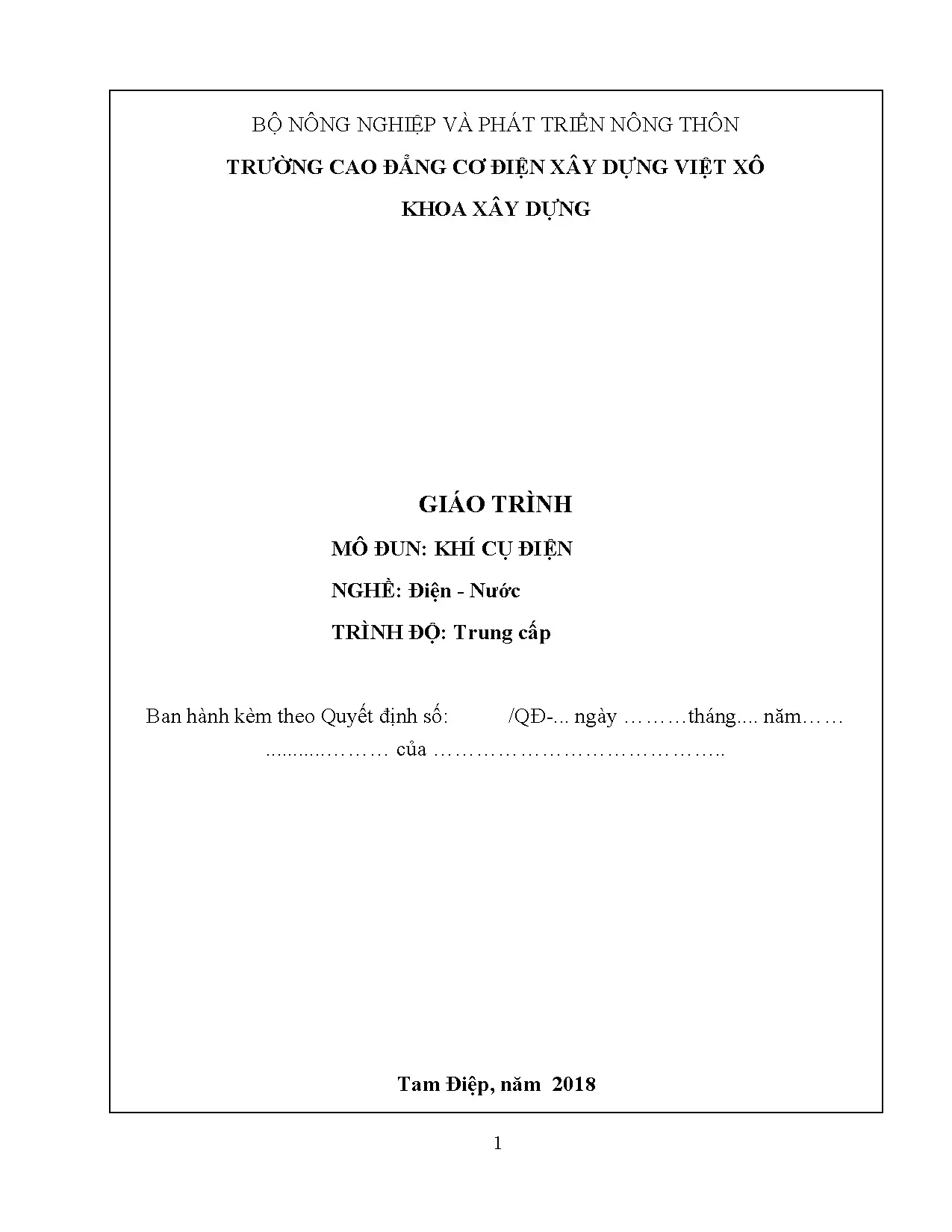

Giáo trình mô đun Khí cụ điện (Mã mô đun: MĐ18) được Khoa Xây dựng thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành tại Tam Điệp năm 2018. Mô đun có thời lượng đào tạo chuẩn là 60 giờ (bao gồm 42 giờ lý thuyết; 16 giờ thực hành, thí nghiệm, thảo luận, bài tập; 2 giờ kiểm tra). Trong chương trình đào tạo trình độ Trung cấp của nghề Điện - Nước, đây là mô đun cơ sở nghề bổ trợ, đồng thời cung cấp kiến thức nền tảng cho sinh viên các ngành kỹ thuật liên quan như Công thôn, Thủy công và Kỹ thuật Cấp thoát nước.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Người học trình bày được cấu tạo, nguyên lý làm việc, thông số kỹ thuật và công dụng của các loại khí cụ điện hạ thế.
  • Về kỹ năng: Tính toán và lựa chọn được các khí cụ điện phù hợp với thông số lưới điện; thực hiện quy trình tháo lắp, kiểm tra, bảo dưỡng và khắc phục hư hỏng thông thường; thiết lập và sửa chữa các mạch điều khiển tự động cơ bản trong dân dụng và sản xuất.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động, vệ sinh công nghiệp và quy trình kỹ thuật.

Cấu trúc giáo trình đi từ các lý thuyết cơ sở vật lý (chế độ làm việc, hiện tượng hồ quang, cơ chế tiếp xúc điện) đến cấu tạo, nguyên lý vận hành và quy trình thao tác thực hành của từng nhóm thiết bị đóng cắt, bảo vệ và điều khiển. Điểm đặc thù của tài liệu là tích hợp trực tiếp bảng thông số kỹ thuật thực tế của các dòng thiết bị trong nước và quốc tế, đi kèm hệ thống câu hỏi trắc nghiệm và quy trình hướng dẫn sửa chữa từng bước tại xưởng thực hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 13 bài học chuyên đề được sắp xếp theo logic tiến trình từ cơ sở lý thuyết đến ứng dụng và bảo dưỡng thiết bị:

  • Bài 1: Khái quát về khí cụ điện: Định nghĩa khí cụ điện; phạm vi ứng dụng trong hệ thống điện; phân loại theo công dụng (đóng cắt, bảo vệ, điều khiển, đo lường), theo cấp điện áp (cao áp $\ge 1000\text{V}$, hạ áp $< 1000\text{V}$), theo dòng điện (AC, DC) và theo nguyên lý làm việc (điện từ, cảm ứng, nhiệt, có tiếp điểm, không tiếp điểm); các yêu cầu cơ bản về độ bền định mức, độ ổn định nhiệt, ổn định điện động và cách điện.
  • Bài 2: Các trạng thái và chế độ làm việc của khí cụ điện: Phân tích trạng thái làm việc định mức, trạng thái quá tải ($I_{đm} < I_{vh} < I_{Nmin}$), trạng thái quá điện áp ($U_{vh} > U_{đm}$) gồm quá điện áp thiên nhiên và quá điện áp nội bộ, trạng thái ngắn mạch (3 pha, 2 pha, 1 pha, chạm đất); phân loại 3 chế độ làm việc theo đặc tính phát nóng gồm dài hạn ($t > t_1$), ngắn hạn và ngắn hạn lặp lại (dao động trong khoảng nhiệt độ $t_{min} \div t_{max}$).
  • Bài 3: Hồ quang điện và cách dập tắt hồ quang điện: Bản chất hồ quang điện; 4 quá trình ion hóa (phát xạ điện tử nhiệt, tự phát xạ điện tử, ion hóa do va chạm, ion hóa do nhiệt); tác hại gây mòn rỗ tiếp điểm, kéo dài thời gian cắt và quá điện áp nội bộ; 2 quá trình phản ion hóa (tái hợp, khuếch tán); 7 phương pháp dập tắt hồ quang (kéo dài cơ khí, phân đoạn bằng tấm kim loại/cách tử, thổi khí nén, thổi từ trường, sử dụng vật liệu tự sinh khí, chia nhỏ bằng vách ngăn amiăng quanh co, dập trong dầu cách điện).
  • Bài 4: Tiếp xúc điện: Khái niệm và yêu cầu của tiếp xúc điện; 3 dạng bề mặt tiếp xúc (tiếp xúc điểm, tiếp xúc đường, tiếp xúc mặt); các yếu tố ảnh hưởng đến điện trở tiếp xúc $R_{tx}$ (vật liệu tiếp điểm, lực ép $F$, hình dạng, diện tích tiếp xúc, mật độ dòng điện cho phép $J_{cp}$); nguyên nhân gây hư hỏng (ăn mòn kim loại, oxy hóa, chênh lệch điện thế hóa học, hồ quang); biện pháp khắc phục và quy chuẩn mạ tiếp điểm (mạ thiếc, bạc, kẽm, cadimi).
  • Bài 5 - Bài 7: Khí cụ đóng cắt và điều khiển hạ áp thao tác bằng tay: Cấu tạo, nguyên lý, thông số và quy trình tính chọn, tháo lắp, kiểm tra công tắc hạ áp ($U_{đm} \le 400\text{V DC} / 500\text{V AC}$, dòng định mức 6A đến 60A), cầu dao hạ áp (đóng cắt mạch đến 660VAC, dòng định mức 15A đến 600A, kết cấu có/không có lưỡi dao phụ và lò xo bật nhanh) và nút ấn điều khiển (chế độ duy trì/không duy trì, nút ấn đơn, nút ấn kép liên động, nút ấn chống nổ mỏ than).
  • Bài 8 - Bài 13: Khí cụ bảo vệ và điều khiển tự động: Nguyên lý làm việc, thông số kỹ thuật, phương pháp tính toán lựa chọn và quy trình bảo dưỡng của cầu chì (bảo vệ mạng chiếu sáng sinh hoạt và động cơ), áptômát (bảo vệ dòng cực đại, áptômát định hình, áptômát vạn năng), rơ le nhiệt (bảo vệ quá tải động cơ), công tắc tơ, khởi động từ và rơ le thời gian kiểu điện từ.
Tiến trình phát triển nội dung:
[Cơ sở lý thuyết & Trạng thái làm việc] (Bài 1 - 2)
[Hiện tượng vật lý: Hồ quang & Tiếp xúc điện] (Bài 3 - 4)
[Khí cụ đóng cắt cơ học bằng tay] (Bài 5 - 7: Công tắc, Cầu dao, Nút ấn)
[Khí cụ bảo vệ & Đóng cắt tự động] (Bài 8 - 10: Cầu chì, Áptômát, Rơ le nhiệt)
[Khí cụ điều khiển điện từ & Tự động hóa] (Bài 11 - 13: Công tắc tơ, Khởi động từ, Rơ le thời gian)

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt và trạng thái vận hành thiết bị điện: Quá trình chuyển hóa năng lượng điện thành nhiệt năng trên vật dẫn đồng chất, đường đặc tính phát nóng theo thời gian và sự cân bằng trao đổi nhiệt với môi trường trong chế độ dài hạn, ngắn hạn và ngắn hạn lặp lại.
  • Nguyên lý ion hóa và plasma hồ quang: Cơ chế phát sinh dòng hồ quang có mật độ dòng điện $10^4 \div 10^5\text{ A/cm}^2$ ở nhiệt độ $3000^\circ\text{C} \div 10000^\circ\text{C}$; các điều kiện vật lý để quá trình phản ion (tái hợp, khuếch tán) triệt tiêu quá trình ion hóa.
  • Cơ sở tiếp xúc điện và ăn mòn điện hóa: Định luật về điện trở tiếp xúc, tương quan giữa lực ép tiếp điểm $F$, hiện tượng thắt dòng, mật độ dòng điện cho phép ($J_{cp} = 0,31 \div 1,05\text{ A/mm}^2$ đối với dải dòng $200 \div 2000\text{A}$) và cặp điện thế hóa học giữa các kim loại tiếp xúc.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán lựa chọn thiết bị đóng cắt, bảo vệ theo các điều kiện định mức và ngắn mạch ($U_{đm.CT} \ge U_{đm.mạng}$, $I_{đm.CT} \ge I_{lv.max}$; tính chọn dòng định mức dây chảy cầu chì cho động cơ khi mở máy nhẹ $I_{đm.cc} \ge I_{mm}/2,5$ và khi mở máy nặng $I_{đm.cc} \ge I_{mm}/(1,6 \div 2)$).
  • Kỹ năng phân tích và chẩn đoán: Kiểm tra, xác định nguyên nhân sự cố thông qua quan sát bề mặt tiếp điểm (vết cháy rỗ, muội than, lỏng lò xo) và phân tích các dạng hư hỏng (mất pha, chập mạch, kẹt cữ định vị).
  • Năng lực thực hành xưởng: Sử dụng thành thạo đồng hồ vạn năng (VOM) và đồng hồ đo điện trở cách điện (Megommet) để đo kiểm tra cách điện ($R_{cd} \ge 1\text{ M}\Omega$ đối với vỏ thiết bị, $R_{cd} \ge 2\text{ M}\Omega$ trong thử nghiệm nghiệm thu); thực hiện đúng quy trình 5 bước tháo lắp, vệ sinh, hiệu chỉnh khe hở tiếp điểm và thay thế linh kiện khí cụ điện.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm kết hợp giữa truyền thụ cơ sở lý thuyết kỹ thuật ( chiếm 70% thời lượng) và rèn luyện kỹ năng thực hành phân tích, thao tác tháo lắp tại xưởng (chiếm 30% thời lượng).

Cơ cấu thời lượng mô đun MĐ18 (Tổng số: 60 giờ):

Phương pháp học tập và giảng dạy được triển khai qua các hình thức cụ thể:

  • Hệ thống bài tập trắc nghiệm củng cố: Cuối các bài học lý thuyết đều có hệ thống câu hỏi trắc nghiệm 4 lựa chọn (ví dụ: bộ câu hỏi trắc nghiệm ở Bài 1 kiểm tra kiến thức về phân loại khí cụ theo công dụng, điện áp, dòng điện, nguyên lý hoạt động và các yêu cầu kỹ thuật cơ bản).
  • Nghiên cứu tình huống và bảng chẩn đoán lỗi (Case Studies): Mỗi bài học khí cụ cụ thể đều cung cấp bảng tổng hợp các hiện tượng hư hỏng điển hình, nguyên nhân kỹ thuật và biện pháp khắc phục tương ứng (ví dụ: xử lý trường hợp tiếp điểm 1 pha không thông mạch, đứt cầu chì khi bật công tắc do thủng cách điện vỏ, tay xoay quay tròn do trượt khớp định vị).
  • Quy trình thực hành 5 bước chuẩn hóa:
    1. Bước 1: Tháo thiết bị ra khỏi bảng điện (ngắt kết nối dây dẫn, tháo vít cố định).
    2. Bước 2: Vệ sinh sơ bộ bề mặt bên ngoài bằng giẻ lau chuyên dụng.
    3. Bước 3: Tháo chi tiết cơ cấu bên trong theo đúng trình tự cơ khí (tay xoay, nắp, trục, khớp định vị, cụm tiếp điểm).
    4. Bước 4: Làm sạch chi tiết, cạo muội than, xử lý bề mặt tiếp xúc bằng giấy nhám mịn và dung môi axêtôn.
    5. Bước 5: Đo kiểm tra kỹ thuật (đo điện trở cách điện bằng Megommet, kiểm tra độ đàn hồi lò xo, độ hở ngàm tiếp điểm) và ra quyết định sửa chữa hoặc thay thế.
  • Phương pháp đánh giá kết quả: Đánh giá kết hợp bài kiểm tra viết/trắc nghiệm lý thuyết và bài kiểm tra kỹ năng thực hành thao tác tháo lắp, đo kiểm cách điện và hiệu chỉnh tiếp điểm trên thiết bị thực tế.
  • Hướng dẫn tự học: Học viên tự đối chiếu sơ đồ nguyên lý với ký hiệu quy ước trên bản vẽ kỹ thuật, tra cứu bảng thông số định mức của nhà sản xuất và tuân thủ các quy tắc an toàn điện trong suốt quá trình thao tác.

Điểm nổi bật và cập nhật

  • Cơ sở biên soạn thực tế: Nội dung bài giảng được tổng hợp từ nhiều nguồn tài liệu chuyên ngành, chuẩn hóa theo chương trình khung đào tạo nghề trình độ Trung cấp, đáp ứng yêu cầu vận hành lưới điện hạ thế trong các cơ sở sản xuất và dân dụng.
  • Tích hợp thông số kỹ thuật đa dạng xuất xứ: Giáo trình cung cấp dữ liệu kỹ thuật và mã hiệu của nhiều hệ thống khí cụ điện phổ biến:
    • Dòng thiết bị Việt Nam: Công tắc xoay loại nhỏ CX-10 (10A), CX-25 (25A); cầu dao đế sứ, đế nhựa bakêlít có nắp che 60A.
    • Dòng thiết bị Nhật Bản: Công tắc xoay 2 vị trí và 3 vị trí dòng IDEC YW đường kính Ø22mm (các mã hiệu YW1S, YW1K với cấu hình tiếp điểm 1NO, 1NC, 2NO, 2NC, tự giữ hoặc tự trả về).
    • Dòng thiết bị Trung Quốc: Công tắc xoay 3 pha dòng HZ1 (25A - 250V / 15A - 500V) và HZ2 (100A - 250V / 60A - 500V).
    • Dòng thiết bị Liên Xô: Công tắc xoay kiểu hở (B1, B2, B3 dải dòng từ 6A đến 250A), kiểu bảo vệ (BK) và kiểu chống nổ.
    • Dòng thiết bị Châu Âu: Công tắc xoay 3 pha 10A kiểu K102-0632 với các tiêu chuẩn đóng cắt ở hệ số công suất $\cos\varphi = 0,7$.
  • Đưa vào các tiêu chuẩn thử nghiệm công nghiệp:
    • Thử cách điện: Đo điện trở cách điện không được nhỏ hơn $2\text{ M}\Omega$.
    • Thử phát nóng: Thử nghiệm với dòng điện bằng 125% $I_{đm}$, điện áp rơi trên tiếp điểm không vượt quá $50\text{mV}$.
    • Thử công suất cắt: Chịu tải 125% $I_{đm}$ ở điện áp định mức (90 lần ngắt trong 3 phút đối với loại $\le 10\text{A}$; 60 lần ngắt trong 3 phút đối với loại 25A).
    • Thử độ bền cơ khí: Đạt 10.000 lần thao tác chuyển mạch không tải với tần số 25 lần/phút.
    • Thử nhiệt độ chi tiết cách điện: Chịu được nhiệt độ $100^\circ\text{C}$ trong thời gian 2 giờ liên tục mà không bị biến dạng hay sủi nhám.
  • Gắn kết với điều kiện vận hành tại Việt Nam: Phân tích cụ thể tác động của môi trường khí hậu nhiệt đới ẩm đối với hiện tượng oxy hóa mối tiếp xúc và phương pháp mạ bảo vệ bề mặt kim loại.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề ngành Điện - Nước; sinh viên các ngành kỹ thuật liên quan như Kỹ thuật Công thôn, Thủy công, Kỹ thuật Cấp thoát nước sử dụng làm tài liệu học tập chính thức cho mô đun Khí cụ điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung và các môn học/mô đun chuyên môn nền tảng:
    • An toàn lao động (nắm vững quy tắc an toàn về điện, nối đất, phòng chống cháy nổ).
    • Mạch điện (hiểu các định luật mạch điện một chiều, xoay chiều 1 pha, 3 pha, chế độ ngắn mạch và quá tải).
    • Vật liệu điện (nắm vững tính chất dẫn điện, dẫn nhiệt, tính chất cơ lý và độ bền cách điện của vật liệu kim loại và phi kim).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm đề cương chi tiết để thiết kế bài giảng lý thuyết, biên soạn bảng hướng dẫn công việc (SOP) cho các bài thực hành xưởng và xây dựng ngân hàng đề kiểm tra đánh giá năng lực học viên.
  • Kỹ thuật viên hiện trường và người tự học: Dùng làm tài liệu tham khảo để tra cứu thông số kỹ thuật, quy trình kiểm tra bảo dưỡng và kỹ thuật sửa chữa các thiết bị đóng cắt - bảo vệ hạ áp tại các trạm bơm, xí nghiệp nông nghiệp, công trình xây dựng và mạng điện dân dụng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng các ngành Điện - Nước, Thủy công, Công thôn, Cấp thoát nước, cùng các thợ kỹ thuật cần tài liệu hướng dẫn thực hành tháo lắp, kiểm tra khí cụ điện hạ áp.

2. Cần chuẩn bị kiến thức nền nào trước khi học?

Người học cần hoàn thành ba học phần tiên quyết bao gồm An toàn lao động, Mạch điện và Vật liệu điện để có đủ cơ sở tiếp thu lý thuyết tiếp xúc điện, hồ quang và các quy tắc vận hành mạng điện an toàn.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thuần túy?

Giáo trình kết hợp đồng bộ giữa lý thuyết tính chọn với danh mục thông số thiết bị thực tế của nhiều quốc gia (Việt Nam, Nhật Bản, Liên Xô, Châu Âu, Trung Quốc) và cung cấp các bảng hướng dẫn quy trình 5 bước tháo lắp, đo kiểm tra Megommet và xử lý sự cố tại xưởng.

4. Làm sao để tự học mô đun này đạt hiệu quả cao?

Người học cần kết hợp chặt chẽ việc ghi nhớ ký hiệu quy ước, phân tích nguyên lý phát sinh sự cố (ngắn mạch, quá điện áp, ăn mòn tiếp điểm), giải các bài tập trắc nghiệm cuối bài và đối chiếu với các bước thao tác đo kiểm trên thiết bị thực tế.

5. Giáo trình có cung cấp các tài liệu tra cứu bổ trợ nào kèm theo?

Tài liệu cung cấp sẵn hệ thống câu hỏi trắc nghiệm kiểm tra, bảng tra cứu thông số kỹ thuật chi tiết của các mã công tắc, cầu dao, nút ấn và các bảng tổng hợp chẩn đoán nguyên nhân hư hỏng kèm biện pháp xử lý kỹ thuật.

Kết luận

Giáo trình mô đun Khí cụ điện (MĐ18) cung cấp cấu trúc kiến thức hoàn chỉnh về lý thuyết và thực hành khí cụ điện hạ thế. Nội dung tài liệu đáp ứng trực tiếp yêu cầu đào tạo kỹ năng nghề thông qua việc trang bị kiến thức phân loại, phân tích chế độ làm việc, dập tắt hồ quang, tính toán thông số tiếp xúc điện và quy trình thao tác tháo lắp, sửa chữa chuẩn mực.

Lộ trình học tập đề xuất:

  1. Tiếp thu lý thuyết cơ sở: Khái niệm, phân loại, trạng thái làm việc, hồ quang điện và tiếp xúc điện (Bài 1 đến Bài 4).
  2. Nghiên cứu và thực hành nhóm khí cụ đóng cắt hạ áp bằng tay: Công tắc, Cầu dao, Nút ấn (Bài 5 đến Bài 7).
  3. Nghiên cứu và tính chọn nhóm khí cụ bảo vệ và đóng cắt tự động: Cầu chì, Áptômát, Rơ le nhiệt (Bài 8 đến Bài 10).
  4. Nghiên cứu và thiết lập mạch điều khiển tự động: Công tắc tơ, Khởi động từ, Rơ le thời gian (Bài 11 đến Bài 13).

Tài liệu bổ trợ khuyến nghị sử dụng kèm theo gồm: Tiêu chuẩn Việt Nam (TCVN) về an toàn điện hạ áp, sổ tay tra cứu catalog thiết bị đóng cắt của các hãng sản xuất và các tài liệu hướng dẫn thực hành đo lường điện.
