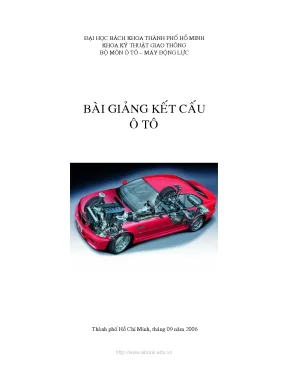

BÀI GIẢNG KẾT CẤU Ô TÔ (ĐẠI HỌC BÁCH KHOA THÀNH PHỐ HỒ CHÍ MINH)
Tổng quan về giáo trình
Bài giảng Kết cấu Ô tô là tài liệu học thuật do Bộ môn Ô tô – Máy động lực thuộc Khoa Kỹ thuật Giao thông, Trường Đại học Bách khoa – Đại học Quốc gia Thành phố Hồ Chí Minh biên soạn và ban hành vào tháng 09 năm 2006. Trong chương trình đào tạo kỹ sư chuyên ngành Kỹ thuật Giao thông và Kỹ thuật Ô tô, đây là học phần cơ sở chuyên ngành cốt lõi, cung cấp cơ sở kỹ thuật về cấu tạo cơ khí và động lực học gầm phương tiện giao thông đường bộ trước khi sinh viên tiếp cận các học phần nâng cao như Tính toán thiết kế ô tô, Động cơ đốt trong hay Chẩn đoán kỹ thuật ô tô.
Mục tiêu học tập (learning outcomes) của giáo trình tập trung vào việc trang bị cho người học khả năng:
- Xác định, phân loại và phân tích cấu trúc tổng thể của phương tiện cơ giới đường bộ theo các tiêu chuẩn kỹ thuật hiện hành.
- Nắm vững cấu tạo chi tiết, nguyên lý truyền động và tương tác cơ học của từng cụm, tổng thành trong hệ thống truyền lực, hệ thống di chuyển, hệ thống treo, hệ thống lái và hệ thống phanh.
- Đọc, phân tích và diễn giải các bản vẽ sơ đồ nguyên lý cũng như bản vẽ kết cấu thực tế của các cơ cấu cơ khí ô tô.
Giáo trình được cấu trúc thành 10 chương chuyên đề đi từ tổng quan phương tiện đến từng hệ thống cơ khí và điều khiển cụ thể. Cách tiếp cận của tài liệu kết hợp giữa phân tích kết cấu cơ khí truyền thống với việc cập nhật các tiêu chuẩn kỹ thuật Việt Nam (TCVN, Tiêu chuẩn ngành 22 TCN) và các cơ cấu ứng dụng điều khiển điện tử trên ô tô hiện đại. Điểm đặc sắc của giáo trình là việc sử dụng song song các sơ đồ khối đơn giản hóa cùng bản vẽ mặt cắt cấu tạo kỹ thuật chi tiết, kèm theo các ví dụ giải mã mã nhận dạng phương tiện (VIN) và mã động cơ từ các nhà sản xuất thực tế.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Giáo trình phân bố nội dung qua 10 chương chính theo một trình tự logic chặt chẽ:
- Chương 1: Tổng quan Ô tô: Trình bày lịch sử phát triển ngành công nghiệp ô tô thế giới (từ chiếc xe ba bánh của Karl Benz năm 1885, xe bốn bánh của Gottlieb Daimler năm 1886, dây chuyền sản xuất Model T Ford năm 1908) và Việt Nam (giai đoạn chế tạo thử nghiệm xe Chiến Thắng, Trường Sơn, VC1; giai đoạn liên doanh lắp ráp từ năm 1992); định nghĩa theo tiêu chuẩn TCVN 6211:2003; phân loại theo tải trọng, chỗ ngồi, nhiên liệu và công dụng theo Tiêu chuẩn ngành 22 TCN - 02; các thông số bố trí chung về trọng lượng ($G_a = G_0 + G_h + G_n$), kích thước hình học ($L, B, H, L_0, L_1, L_2, H_g, \alpha_1, \alpha_2$); tiêu chuẩn nhận dạng số khung VIN 17 ký tự (với ví dụ phân tích trên xe tải Isuzu và Hyundai); tiêu chuẩn an toàn kỹ thuật 22 TCN 307-03 và tiêu chuẩn khí thải TCVN 6438:2001; cấu tạo tổng quát và 8 sơ đồ bố trí hệ thống truyền lực điển hình (sơ đồ a đến i).
- Chương 2: Ly hợp: Trình bày công dụng, phân loại (theo phương pháp truyền mô-men: ma sát, thủy lực, điện từ, liên hợp; theo trạng thái làm việc; theo phương pháp ép: lò xo, nửa ly tâm, ly tâm; theo phương pháp dẫn động: cơ khí, thủy lực, cường hóa khí nén); yêu cầu kỹ thuật; sơ đồ cấu tạo và nguyên lý làm việc của ly hợp ma sát khô một đĩa dùng lò xo trụ bố trí xung quanh, ly hợp ma sát khô hai đĩa, ly hợp ma sát một đĩa lò xo đĩa hình nón (góc côn $\approx 176^\circ$), cùng cơ cấu truyền mô-men từ vỏ sang đĩa ép (truyền động vấu, bản giằng hướng tâm, bản giằng hướng trục) và ly hợp thủy lực (gồm bánh bơm, bánh tuabin).
- Chương 3 & 4: Hộp số và Hộp số tự động: Cung cấp công dụng, phân loại, kết cấu hộp số cơ khí, cơ cấu điều khiển gài số; nguyên lý và các bộ phận chính của hộp số tự động trên ô tô.
- Chương 5 & 6: Hộp phân phối và Các đăng: Khái quát kết cấu hộp phân phối trên xe nhiều cầu chủ động; các loại truyền động các đăng khác tốc, các đăng đồng tốc và khớp nối đàn hồi.
- Chương 7: Cầu chủ động: Phân tích truyền lực chính (bộ truyền bánh răng côn/trụ), kết cấu bộ vi sai và bán trục truyền mô-men đến bánh xe chủ động.
- Chương 8: Hệ thống phanh: Công dụng, yêu cầu, cơ cấu phanh guốc/đĩa; các hệ thống dẫn động phanh thủy lực, dẫn động thủy lực hai dòng có trợ lực chân không, dẫn động khí nén, dẫn động thủy khí kết hợp, bộ điều hòa lực phanh và hệ thống chống hãm cứng bánh xe (ABS).
- Chương 9: Hệ thống treo: Công dụng, phân loại, dao động và tính êm dịu chuyển động; cấu tạo các bộ phận đàn hồi (lò xo trụ, nhíp lá, thanh xoắn, đệm khí), bộ phận dẫn hướng, bộ phận giảm chấn và hệ thống kiểm soát hành trình điện tử (ERC).
- Chương 10: Hệ thống lái: Cấu tạo chung, cơ cấu lái, đòn dẫn động, các góc đặt bánh xe dẫn hướng và hệ thống lái có trợ lực.
Progression logic của giáo trình đi từ cái nhìn toàn thể về phương tiện (Chương 1) $\to$ phân tích tuần tự theo chuỗi truyền công suất từ nguồn động lực tới bánh xe (Chương 2 $\to$ 7) $\to$ phân tích các hệ thống điều khiển chuyển động và bảo đảm an toàn, êm dịu cho xe (Chương 8 $\to$ 10).
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng nền tảng kiến thức kỹ thuật thông qua các lý thuyết và nguyên lý cốt lõi:
- Nguyên lý truyền động cơ học và ma sát: Cơ chế truyền mô-men xoắn bằng ma sát khô phẳng; quan hệ giữa lực ép lò xo và độ dịch chuyển đĩa ép (so sánh đặc tính lực của lò xo trụ $P_2'$ và lò xo đĩa $P_2$ khi đĩa mòn hoặc mở hoàn toàn); cơ cấu giảm chấn xoắn bằng lò xo và ma sát dập tắt dao động cộng hưởng ở tần số cao và tần số thấp.
- Thủy động lực học ứng dụng: Nguyên lý truyền động chất lỏng giữa bánh bơm (nối với trục khuỷu) và bánh tuabin (nối với trục sơ cấp hộp số) trong ly hợp thủy lực.
- Khung tiêu chuẩn kỹ thuật giao thông đường bộ: Quy chuẩn hóa kích thước giới hạn (chiều dài $\le 12,2\text{ m}$, chiều rộng $\le 2,5\text{ m}$, chiều cao $\le 4,0\text{ m}$ hoặc $H_{\max} \le 1,75 W_t$), phân bố tải trọng trục đơn ($10\text{ tấn}$), trục kép ($11 - 18\text{ tấn}$), trục ba ($21 - 24\text{ tấn}$), tiêu chuẩn hiệu quả phanh thử ở $30\text{ km/h}$ ($S_p \le 7,2\text{ m}$ với ô tô con, $S_p \le 9,5\text{ m}$ với ô tô tải $\le 8\text{ tấn}$, $S_p \le 11,0\text{ m}$ với xe $> 8\text{ tấn}$), và giới hạn khí thải động cơ xăng/diesel theo TCVN 6438:2001.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Kỹ năng giải mã thông số kỹ thuật thông qua số khung VIN 17 ký tự (WMI, VDS, VIS); đọc ký hiệu cấu hình động cơ (OHC, DOHC, OHV, EFI, phân bố xy lanh chữ V hoặc In-line IL) và công thức bánh xe ($4\times 2$, $4\times 4$, $6\times 2$, $6\times 4$, $6\times 6$, FWD, RWD, AWD).
- Kỹ năng phân tích (Analytical skills): Khả năng so sánh ưu nhược điểm của các phương án bố trí hệ thống truyền lực (động cơ đặt trước - cầu sau chủ động, động cơ đặt trước - cầu trước chủ động nằm ngang/dọc, động cơ đặt sau); phân tích nguyên nhân thay đổi lực bàn đạp ly hợp theo mức độ mòn của tấm ma sát.
- Năng lực thực hành chuyên môn (Practical competencies): Khả năng nhận biết các hư hỏng kết cấu cơ học; kiểm tra hành trình tự do bàn đạp ly hợp ($30 - 40\text{ mm}$ tương ứng khe hở ổ bi chà $3 - 4\text{ mm}$); đánh giá độ rơ góc vành lái ($\le 10^\circ$ cho xe con, $\le 15^\circ$ cho xe tải lớn) và độ suy giảm an toàn của các cơ cấu gầm.
Phương pháp giảng dạy và học tập
Tiếp cận sư phạm (Pedagogical approach)
Giáo trình áp dụng phương pháp phân tích giải tích kết cấu máy kết hợp trực quan hóa hình học. Mỗi cụm tổng thành trên ô tô được trình bày theo cấu trúc chuẩn mực:
$$\text{Công dụng} \longrightarrow \text{Phân loại} \longrightarrow \text{Yêu cầu kỹ thuật} \longrightarrow \text{Sơ đồ nguyên lý} \longrightarrow \text{Kết cấu thực tế}$$
Việc đối chiếu song song giữa sơ đồ nguyên lý (như hình 2.1a, hình 2.5, hình 2.7) và bản vẽ mặt cắt kết cấu chi tiết cơ khí (hình 2.1b, hình 2.6) giúp sinh viên hiểu rõ cả nguyên lý động học lẫn giải pháp liên kết bu-lông, then hoa, ổ bi trong thực tế chế tạo.
+-------------------------------------------------------------------+
| TIẾP CẬN SƯ PHẠM |
| |
| [1. Công dụng & Phân loại] --> Xác định chức năng hệ thống |
| [2. Yêu cầu kỹ thuật] --> Đặt ra tiêu chí làm việc |
| [3. Sơ đồ nguyên lý] --> Hiểu dòng truyền công suất |
| [4. Bản vẽ chi tiết] --> Phân tích liên kết cơ khí thực |
+-------------------------------------------------------------------+
Bài tập và phân tích trường hợp (Case studies)
Tài liệu tích hợp các bài tập nhận diện và phân tích kỹ thuật gắn liền với sản phẩm của các hãng xe:
- Case study 1 (Giải mã mã VIN ô tô Isuzu sản xuất tại Việt Nam): Phân tích chuỗi mã
JAANKR55LV7100009 để xác định nhà sản xuất Isuzu Việt Nam (JAA), phân loại xe tải nhẹ (N), tổng trọng tải $3,3 - 5,5\text{ tấn}$ (K), công thức bánh xe $4\times 2$ (R), động cơ 4JB1 (55), chiều dài cơ sở $3351 - 3500\text{ mm}$ (L), năm sản xuất 1997 (V), và số thứ tự xuất xưởng 7100009.
- Case study 2 (Giải mã mã VIN xe tải Hyundai): Phân tích chuỗi
KMFCA17CPVC123456 xác định xuất xứ Hàn Quốc (K), hãng Hyundai (M), xe tải (F), tải trọng $11\text{ tấn}$ (C), thùng tải (A), xe thông dụng (1), phanh thủy lực (7), động cơ D6AC (C), tay lái bên trái (P), sản xuất tại nhà máy Ulsan (C).
Phương pháp đánh giá và hướng dẫn tự học
- Đánh giá kiến thức: Kiểm tra thông qua khả năng vẽ và thuyết minh sơ đồ nguyên lý các trạng thái đóng/mở của ly hợp một đĩa, hai đĩa; phân tích đường truyền mô-men trong hộp số; tính toán kiểm tra các thông số kích thước cơ bản theo quy định 22 TCN 307-03.
- Chỉ dẫn tự học: Sinh viên cần lập bảng đối chiếu ưu - nhược điểm giữa các giải pháp kết cấu (ví dụ: so sánh ly hợp dùng lò xo trụ bố trí xung quanh với ly hợp dùng lò xo đĩa; so sánh ly hợp ma sát và ly hợp thủy lực); tra cứu và làm quen với hệ thống thuật ngữ kỹ thuật tiếng Anh được chú giải trực tiếp trong bài giảng (chẳng hạn: Transaxle, Unibody, Space frame, Electronic Control Module - ECM, Electronic Ride Control - ERC, Antilock Brake System - ABS).
Điểm nổi bật và cập nhật
Tích hợp tiêu chuẩn quy chuẩn kỹ thuật
Tài liệu cập nhật trực tiếp các văn bản pháp quy và tiêu chuẩn kỹ thuật áp dụng tại thời điểm biên soạn:
- TCVN 6211:2003: Định nghĩa và thuật ngữ phương tiện giao thông đường bộ.
- Tiêu chuẩn ngành 22 TCN - 02: Quy định phân loại phương tiện ô tô chở người, chở hàng và xe chuyên dùng.
- Tiêu chuẩn ngành 22 TCN 307-03 (Bộ Giao thông Vận tải ban hành ngày 10/07/2003): Quy chuẩn các yêu cầu kỹ thuật an toàn chung, bao gồm kích thước giới hạn, bán kính quay vòng nhỏ nhất ($R_{\min} \le 12\text{ m}$), tỷ suất công suất động cơ trên tải trọng ($\ge 7,35\text{ kW/tấn}$), độ dốc vượt được ($\ge 20%$), thời gian tăng tốc đến $200\text{ m}$ ($t \le 20 + 0,4G$), và bảng quy định thông số kiểm định quang học của hệ thống đèn chiếu sáng (đèn pha $> 10.000\text{ cd}$, tầm chiếu xa $> 100\text{ m}$, đèn cốt $> 50\text{ m}$, tần số nháy xi-nhan $60 - 120\text{ lần/phút}$).
- TCVN 6438:2001: Giới hạn nồng độ khí thải độc hại ($\text{CO}, \text{HC}$, độ khói $\text{HSU}$) cho các phương tiện động cơ xăng và diesel theo từng cấp độ quản lý.
| Tiêu chuẩn / Quy chuẩn |
Cơ quan ban hành / Năm |
Nội dung tích hợp trong giáo trình |
| TCVN 6211:2003 |
Bộ Khoa học và Công nghệ (2003) |
Định nghĩa ô tô, phân loại phương tiện cơ giới đường bộ. |
| 22 TCN - 02 |
Bộ Giao thông Vận tải |
Tiêu chuẩn phân loại xe chở người, xe chở hàng, xe chuyên dùng. |
| 22 TCN 307-03 |
Bộ Giao thông Vận tải (10/07/2003) |
Yêu cầu an toàn kỹ thuật: phanh, lái, đèn chiếu sáng, kích thước, tải trọng. |
| TCVN 6438:2001 |
Bộ Khoa học và Công nghệ (2001) |
Giới hạn phát thải $\text{CO}, \text{HC}$ và độ khói $\text{HSU}$ theo 4 mức. |
| Chuẩn VIN (ISO 3779) |
Quốc tế / Nhà sản xuất |
Cấu trúc 17 ký tự nhận dạng xuất xứ, thông số kỹ thuật xe. |
Cập nhật xu hướng công nghệ và kết nối công nghiệp
Giáo trình ghi nhận các bước phát triển của công nghệ ô tô thế giới và thực trạng công nghiệp lắp ráp tại Việt Nam:
- Hệ thống điều khiển điện tử: Giới thiệu kiến trúc hệ thống điều khiển điện tử gồm 3 khối: Thiết bị đầu vào (cảm biến - sensors, công tắc) $\to$ Bộ xử lý trung tâm (Electronic Control Module - ECM) $\to$ Thiết bị đầu ra (cơ cấu chấp hành - actuators). Tích hợp hệ thống quản lý động cơ điện tử (EEC) có chức năng tự chẩn đoán (on-board diagnostics) phục vụ sửa chữa.
- Công nghệ khung vỏ hiện đại: Phân tích ba dạng thân vỏ cơ bản gồm Khung và thùng riêng (Body-and-frame trên xe tải), Khung thùng kết hợp (Unibody trên ô tô con nhằm giảm trọng lượng và tối ưu khí động học), và Khung không gian (Space frame bằng thép ống và tấm composite). Phân tích ảnh hưởng của hệ số cản chính diện $C_d$ (khi xe chạy ở $145\text{ km/h}$, $75%$ công suất động cơ dùng để thắng lực cản không khí).
- Định hướng công nghệ tương lai: Nêu bật các hướng phát triển gồm hệ thống giao thông / xa lộ thông minh (Intelligent Vehicle/Highway Systems - IVHS); phương tiện không phát thải (Zero Emission Vehicle - ZEV); sử dụng các nguồn năng lượng thay thế như khí hóa lỏng (LPG), khí nén thiên nhiên (CNG), dầu sinh học (Bio-Diesel), năng lượng điện và mặt trời.
Đối tượng sử dụng giáo trình
- Sinh viên đại học và cao đẳng kỹ thuật: Tài liệu phục vụ trực tiếp cho sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Ô tô, Máy động lực, Kỹ thuật Giao thông, và Cơ khí Động lực.
- Yêu cầu kiến thức tiên quyết (Prerequisites): Để tiếp thu hiệu quả nội dung giáo trình, người học cần hoàn thành các học phần:
- Vẽ kỹ thuật cơ khí: Đọc và hiểu các bản vẽ hình chiếu, hình cắt, mặt cắt chi tiết máy.
- Cơ học lý thuyết & Sức bền vật liệu: Tính toán lực tác dụng, mô-men xoắn, ứng suất và độ bền chi tiết.
- Nguyên lý máy & Chi tiết máy: Hiểu về các bộ truyền bánh răng, then hoa, ổ bi, khớp nối trục và cơ cấu tay đòn.
- Cấu tạo và nguyên lý động cơ đốt trong: Nắm vững nguồn phát lực trước khi truyền qua hệ thống truyền lực.
- Giảng viên: Sử dụng tài liệu làm khung bài giảng chuẩn, khai thác hệ thống hình vẽ kết cấu và các bài tập giải mã thông số kỹ thuật làm tài liệu giảng dạy trên lớp và biên soạn đề thi kết thúc học phần.
- Kỹ sư và kỹ thuật viên ngành ô tô: Dùng làm tài liệu tham khảo tra cứu nhanh các thông số kích thước danh định, tiêu chuẩn an toàn kỹ thuật kiểm định, và đối chiếu nguyên lý làm việc của các cơ cấu gầm cơ khí phục vụ công tác bảo dưỡng, chẩn đoán sự cố.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với đối tượng nào?
Giáo trình được biên soạn chuyên biệt cho sinh viên bậc đại học thuộc khối ngành kỹ thuật giao thông, cơ khí ô tô, máy động lực; đồng thời là tài liệu tham khảo kỹ thuật cho các kỹ sư, đăng kiểm viên và kỹ thuật viên sửa chữa ô tô.
2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?
Người học cần có kiến thức cơ sở về Vẽ kỹ thuật cơ khí, Cơ học lý thuyết, Sức bền vật liệu, Nguyên lý - Chi tiết máy và nguyên lý vận hành cơ bản của động cơ đốt trong 4 kỳ.
3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?
Tài liệu kết hợp chặt chẽ giữa lý thuyết kết cấu cơ cấu máy với việc áp dụng trực tiếp hệ thống tiêu chuẩn kiểm định an toàn kỹ thuật Việt Nam (TCVN, 22 TCN), quy tắc chuẩn hóa quốc tế (mã VIN) và phân tích các hệ thống điều khiển điện tử ô tô (ABS, ECM, ERC, EEC).
4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Người học nên kết hợp việc phân tích sơ đồ nguyên lý đơn giản hóa để hiểu đường truyền mô-men với việc quan sát bản vẽ kết cấu chi tiết; chủ động thực hành giải mã các mã VIN thực tế và đối chiếu các thông số hình học với quy chuẩn an toàn phương tiện.
5. Có những tài liệu tham khảo chính thống nào đi kèm giáo trình?
Giáo trình trích dẫn và kế thừa dữ liệu từ 5 nguồn tài liệu học thuật và đào tạo tiêu chuẩn:
- Nguyễn Hữu Cẩn, Kết cấu và tính toán ôtô máy kéo (Tập 1, 2, 3), NXB Bộ Đại học và Trung học chuyên nghiệp, 1985.
- Hathaway & Lindebeck, Comprehensive AUTOMECHANICS, Bennett & McKnight Publishing Co., 1985.
- William K. Toboldt, Automotive Encyclopedia, Goodheart-Willcox Company, 1995.
- Toyota Motor Corporation, Tài liệu đào tạo Toyota giai đoạn 1 và giai đoạn 2.
- PTS. Nguyễn Khắc Trai, Cấu tạo gầm xe con, NXB Giao thông Vận tải, 1996.
Kết luận
Bài giảng Kết cấu Ô tô của Bộ môn Ô tô – Máy động lực, Khoa Kỹ thuật Giao thông, Trường Đại học Bách khoa – Đại học Quốc gia Thành phố Hồ Chí Minh là tài liệu giảng dạy học thuật hệ thống hóa toàn diện cấu trúc cơ học và nguyên lý hoạt động của các hệ thống trên ô tô. Tài liệu thiết lập nền tảng kỹ thuật thông qua việc liên kết chặt chẽ giữa lý thuyết kết cấu máy, bản vẽ cơ khí và hệ thống tiêu chuẩn an toàn kỹ thuật đường bộ Việt Nam.
Lộ trình học tập khuyến nghị cho sinh viên là nghiên cứu từ thông số tổng thể phương tiện (Chương 1), làm chủ chuỗi truyền lực cơ khí và thủy lực (Chương 2 đến Chương 7), trước khi hoàn thiện khối kiến thức về các hệ thống di chuyển, phanh, treo và lái (Chương 8 đến Chương 10). Để hoàn thiện năng lực chuyên môn, người học nên kết hợp nghiên cứu giáo trình này cùng học phần Cấu tạo – nguyên lý làm việc động cơ đốt trong và các bộ tài liệu đào tạo kỹ thuật thực tế của các nhà sản xuất ô tô.
