Giáo Trình Hiệu Chỉnh và Chẩn Đoán Ô Tô

Tài liệu giảng dạy Hiệu chỉnh và chẩn đoán ô tô chuyên sâu hệ thống hóa kiến thức từ cơ bản đến nâng cao ngành giai đoạn 2020-2025

• Tác giả: Nhóm Tác Giả 3
• Trường học: Trường Đại Học Công Nghiệp Quảng Ninh
• Chuyên ngành: Công Nghệ Kỹ Thuật Ô Tô
• Đề tài: Giáo Trình Hiệu Chỉnh và Chẩn Đoán Ô Tô Chuyên Sâu
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2014
• Địa điểm: Quảng Ninh

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. BÀI 1: KIỂM TRA HỆ THỐNG KHỞI ĐỘNG
• 1.1. Giới thiệu
• 1.2. Mục tiêu
• 1.3. Nội dung chính
• 1.3.1. Sơ đồ mạch điện khởi động động cơ
• 1.3.2. Quy trình kiểm tra, sửa chữa pan hệ thống khởi động động cơ
• 1.3.2.1. Kiểm tra hệ thống khởi động thông thường
• 1.3.2.2. Kiểm tra Rơle ST (nguồn cấp)
• 1.3.2.3. Kiểm tra dây điện và giắc nối giữa (rơle ST - cụm công tắc vị trí đỗ xe trung gian)
• 1.3.2.4. Kiểm tra cụm công tắc vị trí trung gian / đỗ xe
• 1.3.2.5. Kiểm tra dây điện và giắc nối (cụm khóa điện - ECM)
• 1.3.2.6. Kiểm tra dây điện và giắc nối giữa (công tắc vị trí đỗ xe / trung gian - cụm khóa điện)
• 1.3.2.7. Kiểm tra dây điện và giắc nối giữa (cụm công tắc vị trí đỗ xe/ trung gian - ECM)
• 1.3.2.8. Kiểm tra cụm khóa điện
• 1.3.2.9. Mạch khởi động có chức năng giữ quay khởi động
• 1.3.2.10. Quy trình kiểm tra
• 1.3.2.11. Kiểm tra ECM (điện áp cực STSW)
• 1.3.2.12. Kiểm tra công tắc vị trí đỗ xe/ trung gian (điện áp vào)
• 1.3.2.13. Kiểm tra cụm công tắc vị trí trung gian / đỗ xe
• 1.3.2.14. Kiểm tra dây điện và giắc nối (ECM - Rơle thân xe chính)
• 1.3.2.15. Kiểm tra hệ thống mở khóa và khởi động thông minh
• 1.3.2.16. Kiểm tra RƠLE ST CUT
• 1.3.2.17. Kiểm tra dây điện và giắc nối (Rơle ST CUT- mát thân xe)
• 1.3.2.18. Kiểm tra dây điện và giắc nối (Rơle ST CUT- Rơle IG2)
• 1.3.2.19. Kiểm tra dây điện và giắc nối (ECU thân xe chính- ECM- Rơle ST CUT)
• 1.3.2.20. Kiểm tra rơle ST (điện áp vào)
• 1.3.2.21. Kiểm tra Rơle ST
• 1.3.2.22. Kiểm tra dây điện và giắc nối (Rơle ST - mát thân xe)
• 1.3.2.23. Kiểm tra Rơle ST (Điện áp vào)
• 1.3.2.24. Kiểm tra dây điện và giắc nối (Rơle ST - Máy khởi động)
• 1.3.2.25. Kiểm tra cụm máy đề
• 2. BÀI 2: KIỂM TRA, SỬA CHỮA PAN HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ XĂNG
• 2.1. Giới thiệu
• 2.2. Mục tiêu
• 2.3. Nội dung chính
• 2.3.1. Kiểm tra, sửa chữa pan mạch nguồn của ECM
• 2.3.1.1. Sơ đồ mạch nguồn
• 2.3.1.2. Quy trình kiểm tra điện áp ECM và các thành phần liên quan
• 2.3.2. Kiểm tra, sửa chữa pan mạch cảm biến số vòng quay động cơ và cảm biến vị trí trục cam

Tóm tắt

I. Tổng quan về Giáo Trình Hiệu Chỉnh và Chẩn Đoán Ô Tô Chuyên Sâu

Giáo trình Hiệu chỉnh và chẩn đoán ô tô là tài liệu quan trọng cho sinh viên ngành Công nghệ Kỹ thuật Ô tô. Tài liệu này cung cấp kiến thức cơ bản về phân tích và tìm hiểu nguyên nhân hư hỏng của các cụm kết cấu trên ô tô. Được biên soạn bởi Trường Đại học Công nghiệp Quảng Ninh, giáo trình này không chỉ phục vụ cho việc giảng dạy mà còn là tài liệu tham khảo cho các kỹ thuật viên trong ngành ô tô.

1.1. Mục tiêu của giáo trình hiệu chỉnh ô tô

Giáo trình nhằm trang bị cho sinh viên các kiến thức về triệu chứng và nguyên nhân sai hỏng của các hệ thống ô tô, từ đó giúp họ có khả năng chẩn đoán và sửa chữa hiệu quả.

1.2. Đối tượng sử dụng giáo trình

Tài liệu này được thiết kế cho sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô và các kỹ thuật viên đang làm việc trong lĩnh vực ô tô, nhằm nâng cao kỹ năng và kiến thức chuyên môn.

II. Những thách thức trong hiệu chỉnh và chẩn đoán ô tô hiện nay

Ngành công nghiệp ô tô đang đối mặt với nhiều thách thức trong việc hiệu chỉnh và chẩn đoán. Sự phát triển nhanh chóng của công nghệ ô tô yêu cầu các kỹ thuật viên phải liên tục cập nhật kiến thức và kỹ năng. Các vấn đề như hư hỏng hệ thống điện, động cơ và các thiết bị điện tử ngày càng phức tạp hơn.

2.1. Sự phức tạp của hệ thống điện ô tô

Hệ thống điện ô tô hiện đại bao gồm nhiều cảm biến và bộ điều khiển, làm cho việc chẩn đoán hư hỏng trở nên khó khăn hơn. Kỹ thuật viên cần có kiến thức sâu rộng để xử lý các vấn đề này.

2.2. Tác động của công nghệ mới đến ngành ô tô

Công nghệ mới như xe điện và xe tự lái đang thay đổi cách thức hoạt động của ô tô, đòi hỏi kỹ thuật viên phải nắm vững các công nghệ này để thực hiện hiệu chỉnh và chẩn đoán chính xác.

III. Phương pháp hiệu chỉnh ô tô hiệu quả nhất hiện nay

Để đạt được hiệu quả trong việc hiệu chỉnh ô tô, các phương pháp hiện đại như sử dụng thiết bị chẩn đoán điện tử và phần mềm chuyên dụng là rất cần thiết. Những phương pháp này giúp kỹ thuật viên nhanh chóng xác định nguyên nhân hư hỏng và đưa ra giải pháp sửa chữa kịp thời.

3.1. Sử dụng thiết bị chẩn đoán điện tử

Thiết bị chẩn đoán điện tử giúp phát hiện lỗi trong hệ thống ô tô một cách nhanh chóng và chính xác, từ đó tiết kiệm thời gian và chi phí cho việc sửa chữa.

3.2. Phân tích dữ liệu từ cảm biến

Việc phân tích dữ liệu từ các cảm biến trên ô tô giúp kỹ thuật viên hiểu rõ hơn về tình trạng hoạt động của xe, từ đó đưa ra các biện pháp hiệu chỉnh phù hợp.

IV. Ứng dụng thực tiễn của giáo trình trong ngành ô tô

Giáo trình Hiệu chỉnh và chẩn đoán ô tô không chỉ là tài liệu học tập mà còn là nguồn tài liệu quý giá cho các kỹ thuật viên trong ngành. Việc áp dụng kiến thức từ giáo trình vào thực tiễn giúp nâng cao chất lượng dịch vụ sửa chữa ô tô.

4.1. Cải thiện kỹ năng nghề cho sinh viên

Sinh viên khi áp dụng kiến thức từ giáo trình sẽ có khả năng thực hành tốt hơn, từ đó nâng cao cơ hội việc làm trong ngành công nghiệp ô tô.

4.2. Nâng cao chất lượng dịch vụ sửa chữa

Các kỹ thuật viên sử dụng giáo trình để cập nhật kiến thức mới sẽ giúp cải thiện chất lượng dịch vụ sửa chữa, đáp ứng tốt hơn nhu cầu của khách hàng.

V. Kết luận và tương lai của giáo trình hiệu chỉnh ô tô

Giáo trình Hiệu chỉnh và chẩn đoán ô tô là một tài liệu quan trọng, góp phần nâng cao chất lượng đào tạo trong ngành Công nghệ Kỹ thuật Ô tô. Tương lai của giáo trình sẽ tiếp tục được cải tiến để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp ô tô.

5.1. Định hướng phát triển giáo trình

Giáo trình sẽ được cập nhật thường xuyên để phản ánh những thay đổi trong công nghệ ô tô, đảm bảo sinh viên luôn được trang bị kiến thức mới nhất.

5.2. Tầm quan trọng của việc phản hồi từ người dùng

Phản hồi từ sinh viên và kỹ thuật viên sẽ là cơ sở để cải tiến giáo trình, giúp tài liệu ngày càng hoàn thiện và phù hợp với thực tiễn.

Nội dung chính

Tổng quan về giáo trình

Giáo trình Hiệu chỉnh chẩn đoán ô tô do Nhóm cán bộ giảng dạy thuộc Bộ môn Cơ khí Ô tô, Trường Đại học Công nghiệp Quảng Ninh tổ chức biên soạn (xuất bản lưu hành nội bộ năm 2014, chỉnh lý năm 2017). Trong chương trình đào tạo ngành Công nghệ Kỹ thuật Ô tô bậc đại học và cao đẳng kỹ thuật, đây là học phần chuyên môn sâu có khối lượng 90 giờ, được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần nền tảng bao gồm sửa chữa động cơ, sửa chữa gầm và sửa chữa điện ô tô chuyên ngành.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học năng lực:

• Trình bày chính xác triệu chứng, nguyên nhân hư hỏng và phương pháp kiểm tra, bảo dưỡng, hiệu chỉnh các hệ thống điều khiển trên ô tô.
• Đọc, phân tích và giải thích sơ đồ mạch điện điều khiển động cơ, hệ thống an toàn và hệ thống truyền lực.
• Nhận dạng cấu trúc, vị trí các cụm chi tiết và chân giắc tín hiệu của hộp điều khiển điện tử (ECM/ECU).
• Khai thác thành thạo các trang thiết bị đo kiểm chuyên dụng (đồng hồ VOM, Mêga ôm kế, SST) và các loại máy chẩn đoán lỗi trên ô tô.
• Thực hiện chuẩn xác quy trình công nghệ, bảo đảm an toàn kỹ thuật và rèn luyện tác phong kỷ luật công nghiệp.

Về cấu trúc và cách tiếp cận, giáo trình được thiết kế theo phương pháp phân tích lưu đồ chẩn đoán logic (troubleshooting tree), tích hợp giữa lý thuyết mạch điện tử và các bước đo kiểm định lượng cụ thể.

Điểm đặc thù của tài liệu là việc sử dụng trực tiếp sơ đồ mạch điện, bảng thông số tiêu chuẩn và dữ liệu kỹ thuật từ các dòng xe thương mại đang lưu hành tại Việt Nam (như Toyota Altis 2.0 động cơ 3ZR-FE, Toyota Vios/Yaris động cơ 1NZ-FE, Hyundai Sonata, Ford Fiesta 1.6 Duratec Ti-VCT, Nissan Teana 2011), giúp quy trình học tập gắn liền với tiêu chuẩn kỹ thuật thực tế của các nhà sản xuất.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ trong 90 giờ với 7 bài học kỹ thuật chuyên sâu:

• Bài 1: Kiểm tra, sửa chữa hệ thống khởi động động cơ (10 giờ): Trình bày sơ đồ mạch điện khởi động của các dòng xe Hyundai Sonata, Ford Fiesta 1.6 Ti-VCT, Nissan Teana 2011. Hướng dẫn quy trình chẩn đoán mạch khởi động thông thường (trên Toyota Altis 2.0 động cơ 3ZR-FE) và mạch khởi động có chức năng giữ quay tự động (Smart Key/Push Start) với các tín hiệu STSW, STA, STAR, rơle ST CUT, rơle ST và cụm công tắc vị trí đỗ xe/trung gian (PNP switch).
• Bài 2: Kiểm tra, sửa chữa Pan hệ thống điều khiển động cơ xăng (Mã bài MĐ 36-02, 10 giờ): Trọng tâm gồm 5 quy trình kiểm tra pan chuyên biệt:
  • Mạch nguồn ECM: Kiểm tra cực IGSW, chân cấp nguồn +B, tín hiệu điều khiển rơle chính MREL, cầu chì IGN và rơle MAIN.
  • Mạch cảm biến tốc độ động cơ và vị trí trục cam: Khắc phục lỗi mã DTC P0335/13, đo kiểm tín hiệu cảm biến vị trí trục khuỷu (NE+, NE-) và cảm biến vị trí trục cam (G2), kiểm tra khe hở và tình trạng răng đĩa tín hiệu.
  • Mạch điều khiển bơm xăng: Khảo sát mạch bơm điều khiển bằng tín hiệu NE và mạch điều khiển đa tốc độ trên động cơ 1NZ-FE (Toyota Vios, Yaris); thực hiện kích hoạt kiểm tra chủ động (Active Test) qua máy chẩn đoán; kiểm tra rơle mở mạch và ECU thân xe.
  • Mạch điều khiển vòi phun xăng: Kiểm tra tín hiệu nối mát chân #10, #20, #30, #40 từ ECM; đo điện trở cuộn dây vòi phun (11.4 Ω ở 20°C); đo lưu lượng phun (47 đến 58 cm³ trong 15 giây) và kiểm tra độ rò rỉ nhiên liệu bằng dụng cụ chuyên dùng SST 09268-41048 và SST 09842-30080.
  • Mạch đánh lửa trực tiếp (DIS): Khảo sát hệ thống đánh lửa không bộ chia điện, phân tích xung đánh lửa IGT và xung phản hồi IGF; quy trình kiểm tra bugi, đo điện trở cách điện bằng Mêga ôm kế (tiêu chuẩn ≥ 10 MΩ), kiểm tra lực siết bugi (18 N·m) và sử dụng máy làm sạch bằng áp suất khí 588 kPa.
• Bài 3: Kiểm tra, sửa chữa Pan hệ thống điều khiển động cơ Diesel (15 giờ): Phân tích các dạng sai hỏng của hệ thống cung cấp và điều khiển nhiên liệu diesel.
• Bài 4: Hiệu chỉnh động cơ xăng (15 giờ): Kỹ thuật đo kiểm, cân chỉnh góc đánh lửa sớm, tốc độ không tải và các thông số vận hành của động cơ xăng.
• Bài 5: Hiệu chỉnh động cơ Diesel loại điều khiển điện tử Common Rail (15 giờ): Nguyên lý và quy trình hiệu chỉnh hệ thống phun dầu điện tử áp suất cao Common Rail.
• Bài 6: Kiểm tra và sửa chữa pan hệ thống phanh ABS (15 giờ): Chẩn đoán cảm biến tốc độ bánh xe, bộ chấp hành thủy lực và mạch điều khiển điện tử ABS.
• Bài 7: Kiểm tra và sửa chữa pan mạch điều khiển hộp số tự động (10 giờ): Chẩn đoán các van điện từ (solenoid), cảm biến tốc độ trục sơ cấp/thứ cấp và mạch điều khiển ECT.

Progression logic: Nội dung học phần đi từ hệ thống cấp nguồn và khởi động động lực, tiến tới chẩn đoán chi tiết các mạch điều khiển phun xăng - đánh lửa động cơ xăng, mở rộng sang động cơ Diesel điện tử, tiếp tục nâng cao với kỹ thuật hiệu chỉnh thông số vận hành và hoàn thiện ở các hệ thống điều khiển an toàn, truyền lực tự động trên ô tô.

Kiến thức nền tảng được xây dựng

• Lý thuyết điều khiển điện tử (Electronic Control Systems): Cung cấp kiến thức về cấu trúc phần cứng của ECM, nguyên lý điều khiển nối mát bằng transistor công suất (sink driver), nguyên lý cấp nguồn duy trì và mạch bảo vệ quá áp.
• Lý thuyết tín hiệu và cảm biến ô tô: Nguyên lý hình thành và giải mã các dạng tín hiệu xung điện từ, tín hiệu vị trí trục cơ/trục cam, xung điều khiển vòi phun và tín hiệu phản hồi trạng thái đánh lửa (IGF).
• Phương pháp luận định chuẩn đo kiểm: Xác lập các ngưỡng giá trị kỹ thuật chuẩn mực trong ngành ô tô: kiểm tra hở mạch (điện trở tiêu chuẩn < 1 Ω), kiểm tra ngắn mạch ra mát (điện trở tiêu chuẩn ≥ 10 kΩ), ngưỡng điện áp nguồn chuẩn (9–14V hoặc 11–14V), và phân loại trạng thái nhiệt độ cảm biến (lạnh: -10°C đến 50°C; nóng: 50°C đến 100°C).

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Thao tác đo điện áp, điện trở, điện trở cách điện bằng VOM và Mêga ôm kế; vận hành thiết bị chẩn đoán chuyên dụng (Toyota IT-II, CarmanScan VG, Bosch, GDS, HDS, CONSULT-III, Scanner-100) kết nối qua giắc DLC3; sử dụng các bộ dụng cụ chuyên dùng SST phục vụ đo kiểm lưu lượng phun và áp suất.
• Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ nguyên lý mạch điện; giải mã mã lỗi chẩn đoán (DTC); phân tích dữ liệu động (Data List) và dữ liệu lưu tức thời khi xuất hiện lỗi (Freeze Frame Data) để xác định trạng thái tải, tỷ lệ hòa khí và nhiệt độ động cơ tại thời điểm xảy ra sự cố.
• Năng lực thực hành nghề nghiệp (Practical competencies): Khả năng thực hiện tuần tự các bước khoanh vùng hư hỏng theo bảng phân nhánh logic (OK/NG), thay thế chính xác linh kiện hư hỏng và tái thiết lập (Clear/Erase DTC) hệ thống sau sửa chữa.

---

Phương pháp giảng dạy và học tập

• Cách tiếp cận sư phạm (Pedagogical approach): Áp dụng phương pháp giảng dạy tích hợp giữa lý thuyết chuyên sâu và xử lý tình huống pan bệnh thực tế (Problem-Based Learning). Cấu trúc bài học được xây dựng theo chuẩn kỹ năng nghề cấp Quốc gia, khu vực ASEAN và Thế giới.
• Bài tập và nghiên cứu tình huống (Case studies): Các tình huống hư hỏng trong giáo trình đều gắn liền với các mã lỗi chuẩn (như mã DTC P0335/13 về mạch cảm biến trục khuỷu) và các dạng sự cố mạch nguồn, mất xung đánh lửa hoặc kẹt van điều khiển trên các dòng xe cụ thể như Toyota Corolla Altis, Toyota Vios, Yaris.
• Bài tập thực hành (Practical exercises): Sinh viên thực hiện đo kiểm trực tiếp trên xe hoặc sa bàn chuyên dùng theo bảng hướng dẫn từng bước: thao tác tháo giắc, chọn chân đo, xác lập điều kiện công tắc khóa điện (OFF, ON, START), đọc giá trị đo và đối chiếu với dải giá trị tiêu chuẩn trong bảng.
• Phương pháp đánh giá (Assessment methods): Kết hợp đánh giá năng lực tư duy phân tích sơ đồ mạch điện với bài thi kỹ năng thực hành tại xưởng: chấm điểm quy trình an toàn, độ chuẩn xác trong việc sử dụng thiết bị đo kiểm, thời gian phát hiện và xử lý pan theo định mức thời gian quy định.
• Hướng dẫn tự học (Self-study guidelines): Người học rèn luyện kỹ năng đọc hiểu ký hiệu chân giắc ECU (như STA, STSW, MREL, #10-#40, IGT, IGF), đối chiếu bảng vị trí giắc nối trên xe và tự lập sơ đồ tư duy phân tích mạch trước khi thao tác đo kiểm thực tế.

---

Điểm nổi bật và cập nhật

• Cập nhật so với chương trình truyền thống: Loại bỏ hoàn toàn các hệ thống cơ khí cũ như bộ chia điện (Delco) hay chế hòa khí; chuyển dịch toàn diện sang các công nghệ hiện đại: hệ thống đánh lửa trực tiếp DIS một bô-bin cho một bu-gi, hệ thống phun xăng điện tử đa điểm EFI, hệ thống phun dầu điện tử Common Rail, phanh chống bó cứng ABS và hộp số tự động điều khiển điện tử (ECT).
• Tích hợp xu hướng công nghệ chẩn đoán: Giới thiệu và ứng dụng trực tiếp các máy chẩn đoán kỹ thuật số qua cổng chuẩn hóa DLC3 (OBD-II 16 chân). Hướng dẫn kỹ thuật đọc dữ liệu tức thời (Freeze Frame Data) và sử dụng chức năng kích hoạt chủ động (Active Test) điều khiển các cơ cấu chấp hành mà không cần động cơ nổ máy.
• Tính ứng dụng thực tế và gắn kết công nghiệp: Các bước hướng dẫn, thông số kiểm tra, mã thiết bị chuyên dùng SST (SST: 09268-41048, SST: 09842-30080) và quy cách bu-gi (như DENSO K16R-U, NGK BKR5EYA) đều được trích xuất trực tiếp từ tài liệu hướng dẫn sửa chữa chính hãng (Factory Repair Manuals) của các nhà sản xuất ô tô Toyota, Hyundai, Nissan, Ford.

---

Đối tượng sử dụng giáo trình

• Sinh viên chuyên ngành: Sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Công nghệ Kỹ thuật Ô tô tại các trường đại học, cao đẳng; sinh viên tham gia ôn luyện các kỳ thi kỹ năng nghề các cấp (cơ sở, Quốc gia, ASEAN).
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở và chuyên ngành về Điện tử cơ bản, Sửa chữa động cơ ô tô, Sửa chữa hệ thống điện ô tô và Sửa chữa gầm ô tô.
• Giảng viên: Sử dụng làm giáo trình giảng dạy chính thức cho học phần Hiệu chỉnh chẩn đoán ô tô (thời lượng 90 giờ), làm khung tài liệu xây dựng đề cương bài giảng thực hành và đề thi tay nghề kỹ thuật.
• Kỹ thuật viên và cán bộ kỹ thuật: Dùng làm tài liệu tra cứu quy trình, tra cứu thông số điện trở/điện áp chân giắc ECM và phương pháp khoanh vùng hư hỏng cho các kỹ thuật viên chẩn đoán tại xưởng dịch vụ, trạm sửa chữa ô tô và cán bộ nghiên cứu, thiết kế cơ khí ô tô.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?
Giáo trình được biên soạn chuyên biệt cho sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô năm thứ 3 và năm thứ 4, học viên luyện thi kỹ năng nghề và kỹ thuật viên sửa chữa điện - điện tử ô tô tại các garage, xưởng dịch vụ.

2. Cần trang bị những kiến thức nền tảng nào trước khi học giáo trình này?
Người học bắt buộc phải nắm vững kiến thức từ các học phần: Điện - Điện tử ô tô, Nguyên lý và Sửa chữa động cơ đốt trong, Sửa chữa hệ thống gầm ô tô và kỹ năng đọc sơ đồ mạch điện ô tô cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thông thường là gì?
Giáo trình không trình bày lý thuyết thuần túy mà xây dựng theo dạng cẩm nang quy trình chẩn đoán (Step-by-step troubleshooting). Từng bước kiểm tra đều cung cấp vị trí chân đo cụ thể, dải thông số định lượng tiêu chuẩn (điện áp, điện trở, lực siết, lưu lượng) và hành động kỹ thuật tương ứng với kết quả đo (OK/NG).

4. Làm thế nào để tự học và nghiên cứu giáo trình đạt hiệu quả cao?
Người học nên kết hợp đọc sơ đồ nguyên lý mạch điện với việc tra cứu bảng vị trí chân giắc ECU; thực hành tuần tự theo các lưu đồ kiểm tra, rèn luyện kỹ năng vận hành máy chẩn đoán và phân tích dữ liệu Data List/Freeze Frame Data trước khi tiến hành đo kiểm trên sa bàn hoặc xe thực tế.

5. Giáo trình có đề cập đến các thiết bị chẩn đoán và dụng cụ chuyên dùng nào?
Tài liệu hướng dẫn sử dụng các thiết bị chẩn đoán đa năng và chuyên hãng như CarmanScan VG, Toyota IT-II, thiết bị hãng Bosch, GDS (Hyundai/Kia), HDS (Honda), CONSULT-III (Nissan), Scanner-100 (Daewoo); các dụng cụ đo kiểm chuyên dùng SST kiểm tra kim phun (09268-41048, 09842-30080), đồng hồ vạn năng VOM và Mêga ôm kế.

---

Kết luận

Giáo trình Hiệu chỉnh chẩn đoán ô tô của Trường Đại học Công nghiệp Quảng Ninh là tài liệu học thuật có tính chuẩn hóa cao, cung cấp phương pháp luận và quy trình định lượng chi tiết trong công tác kiểm tra, chẩn đoán và xử lý sai hỏng các hệ thống điều khiển điện tử trên ô tô.

Lộ trình học tập được thiết kế khoa học: khởi đầu từ việc kiểm tra mạch nguồn và hệ thống khởi động, tiến tới chẩn đoán các hệ thống điều khiển động cơ xăng/diesel, nâng cấp lên kỹ thuật hiệu chỉnh Common Rail và hoàn thiện với các hệ thống an toàn ABS cùng mạch điều khiển hộp số tự động.

Để tối ưu hóa hiệu quả học tập, người học nên sử dụng song song giáo trình với cẩm nang sửa chữa chính hãng của các dòng xe (Toyota, Hyundai, Ford) và tài liệu hướng dẫn vận hành các dòng máy quét lỗi chuyên dụng.

Trích đoạn nội dung tài liệu

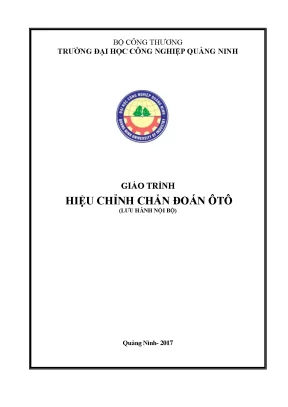

BỘ CÔNG THƢƠNG TRƢỜNG ĐẠI HỌC CÔNG NGHIỆP QUẢNG NINH GIÁO TRÌNH HIỆU CHỈNH CHẨN ĐOÁN ÔTÔ Quảng Ninh- 2014 (LƢU HÀNH NỘI BỘ) Quảng Ninh- 2017 LỜI NÓI ĐẦU Hiệu chỉnh và chẩn đoán ô tô trang bị cho cử nhân Ô tô tƣơng lai những kiến thức cơ bản về phân tích, tìm hiểu những nguyên nhân hƣ hỏng của các cụm kết cấu trên ô tô. Để đáp ứng kịp thời yêu cầu của nhiệm vụ đào tạo, Trƣờng ĐHCN Quảng Ninh tổ chức biên soạn cuốn giáo trình Hiệu chỉnh và chẩn đoán ô tô. Sách đƣợc dùng làm tài liệu giảng dạy và học tập cho sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô trong nhà trƣờng và làm tài liệu tham khảo cho những ngƣời làm công tác kĩ thuật trong ngành ô tô, kỹ thuật viên thiết kế. Giáo trình đƣợc nhóm cán bộ giảng dạy thuộc bộ môn Cơ khí Ô tô Trƣờng ĐHCN Quảng Ninh biên soạn Trong quá trình biên soạn chúng tôi đã rất cố gắng để cuốn sách đảm bảo đƣợc tính khoa học, hiện đại và gắn liền với thực tế về sự phát triển của ngành công nghiệp sản xuất ô tô.

Nhƣng do khả năng có hạn và những hạn chế về thời gian và những điều kiện khách quan khác, cuốn giáo trình chắc chắn sẽ không tránh khỏi những khiếm khuyết. Chúng tôi mong nhận đƣợc ý kiến đóng góp của các bạn đọc và đồng nghiệp để lần tái bản sau đƣợc hoàn chỉnh hơn. Nhóm tác giả 3 MỤC LỤC TT ĐỀ MỤC TRANG 1 Lời giới thiệu 1 2 Mục lục 3 3 Bài 1: Kiểm tra, sửa chữa hệ thống khởi động động cơ 5 4 Bài 2: Kiểm tra, sửa chữa Pan hệ thống điều khiển động 20 cơ xăng 5 Bài 3: Kiểm tra, sửa chữa Pan hệ thống điều khiển động 57 cơ Diesel 6 Bài 4: Hiệu chỉnh động cơ xăng 72 7 Bài 5: Hiệu chỉnh động cơ Diesel loại điều khiển điện 118 tử (CommonRail) 8 Bài 6: Kiểm tra và sửa chữa pan hệ thống phanh ABS 144 9 Bài 7: Kiểm tra và sửa chữa pan mạch điều khiển hộp 171 số tự động 4 TÊN HỌC PHẦN: HIỆU CHỈNH CHẨN ĐOÁN Ô TÔ I. Vị trí, tính chất, ý nghĩa và vai trò học phần: - Vị trí của học phần: Học phầnđƣợc bố trí dạy sau các Học phần sau kiến thức về sửa chữa động cơ, sửa chữa gầm ô tô, sửa chữa điện ô tô chuyên : - Tính chất của học phần: là Học phần chuyên sâu về kỹ thuật ô tô.

- Có ý nghĩa và vai trò quan trọng trong việc cung cấp một phần kiến thức, kỹ năng nghề, nghề công nghệ ô tô. Mục tiêu của học phần: - Trình bày đƣợc các triệu chứng và nguyên nhân sai hỏng của các hệ thống. - Mô tả, và giải thích đƣợc sơ đồ mạch điện của các hệ thống. - Nhận dạng đƣợc các bộ phận của hệ thống.

- Trình bày đƣợc phƣơng pháp bảo dƣỡng, kiểm tra và sữa chữa những sai hỏng của các bộ phận các hệ thống. - Sử dụng đúng các dụng cụ kiểm tra, bảo dƣỡng và sửa chữa đảm bảo chính xác và an toàn. - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô. - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên.

Nội dung tổng quát và phân bố thời gian Thời gian (giờ) Số Tổng số Tên các bài trong mô đun TT 1 Bài 1: Kiểm tra, sửa chữa hệ 10 thống khởi động động cơ 2 Bài 2: Kiểm tra, sửa chữa Pan hệ thống 10 điều khiển động cơ xăng 3 Bài 3: Kiểm tra, sửa chữa Pan hệ 15 thống điều khiển động cơ Diesel 4 Bài 4: Hiệu chỉnh động cơ 15 5 xăng 5 Bài 5: Hiệu chỉnh động cơ 15 Diesel loại điều khiển điện tử (CommonRail) 6 Bài 6: Kiểm tra và sửa chữa 15 pan hệ thống phanh ABS 7 Bài 7: Kiểm tra và sửa chữa 10 pan mạch điều khiển hộp số tự động Cộng 90 6 BÀI 1: KIỂM TRA HỆ THỐNG KHỞI ĐỘNG Giới thiệu: Để thựa hiện đƣợc các công việc sửa chữa có liên quan đến động cơ, cần phải sửa chữa hệ thống khởi động, khi đó sẽ có xung tín hiệu liên quan đến động cơ để tiến hành sửa chữa. Mục tiêu - Trình bày đƣợc quy trình kiểm tra và sửa chữa pan hệ thống điều khiển động cơ. - Đọc đƣợc mạch điện của hệ thống khởi động trên một số động cơ xe ô tô. - Sử dụng đƣợc các thiết bị chuyên dùng hỗ trợ kiểm tra và sửa chữa pan hệ thống khởi động động cơ.

- Kiểm tra và sửa chữa đƣợc pan hệ thống khởi động động cơ đúng yêu cầu kỹ thuật và đảm bảo thời gian. - Rèn luyện tính cẩn thận, tỉ mỉ, tác phong công nghiệp. Nội dung chính: 1. Sơ đồ mạch điện khởi động động cơ Tham khảo sơ đồ hệ thống khởi động của một số xe đang có tại thị trƣờng Việt Nam.

Sơ đồ hệ thống khởi động của xe HYUNDAI SONATA 2. Sơ đồ hệ thống khởi động của xe FORD Fiesta 1.6 Duratec- 16V Ti –VCT. Sơ đồ hệ thống khởi động của xe NISSAN TEANA 2011. Quy trình kiểm tra, sửa chữa pan hệ thống khởi động động cơ 2.

Kiểm tra hệ thống khởi động thông thƣờng Ví dụ kểm tra hệ thống khởi động trên xe TOYOTA Alits 2.0 Khi động cơ đƣợc quay khởi động, một dòng điện sẽ chạy từ cực ST1 của khóa điện đến cụm công tắc vị trí đỗ xe/trung gian và chạy qua cực STA của ECM (tín hiệu STA). Mạch điện khởi động động cơ 3ZR-FE. GHI CHÚ: Kiểm tra các cầu chì của các mạch liên quan đến hệ thống này trƣớc khi thực hiện quy trình kiểm tra sau đây. GỢI Ý: Quy trình chẩn đoán sau đây dựa trên giả thuyết rằng động cơ có thể quay khởi động bình thƣờng.

Nếu động cơ không quay khởi động bình thƣờng, thì hãy đến bảng các triệu chứng hƣ hỏng. 1) Đọc giá trị bằng máy chẩn đoán (tín hiệu khởi động) a) Nối máy chẩn đoán với giắc DLC3. b) Bật khoá điện ON. c) Bật máy chẩn đoán on.

d) Vào các menu sau: Power train / Engine and ECT / Data list / All data / Starter signal. 11 e) Đọc giá trị hiển thị trên máy chẩn đoán khi khóa điện đƣợc bật đến các vị trí ON và START. OK Vị trí của khóa điện Tín hiệu khởi động Khoá điện bật ON Đóng (tín hiệu máy khởi động OFF) Khởi động động cơ Mở (tín hiệu máy khởi động ON) Đi đến bƣớc 2 Đi đến kiểm tra các khu vực nghi ngờ trong bảng triệu chững hƣ hỏng 2) Kiểm tra Rơle ST (nguồn cấp) a) Tháo rơle ST ra khỏi hộp rơle b) Đo điện áp theo các giá trị trong bảng dƣới đây. Điện áp tiêu chuẩn Nối dụng cụ đo Tình trạng Điều kiện công tắc tiêu chuẩn Cực 1 của rơle ST Vị trí khởi 11 đến 14 V - Mát thân xe động động cơ GỢI Ý: Động cơ sẽ không quay vì rơle chƣa đƣợc lắp.

c) Lắp lại rơle ST. Đi đến bƣớc 3 Sửa chữa hoặc thay tế dây điện hay giắc nối gữa ECM - với cụm công tắc vị trí đỗ xe trung gian. 3) Kiểm tra dây điện và giắc nối giữa (rơle ST - cụm công tắc vị trí trung gian/đỗ xe) a) Tháo rơle ST ra khỏi hộp rơle số 5. b) Ngắt giắc nối công tắc vị trí đố xe/trung gian.

c) Đo điện trở theo các giá trị trong bảng dƣới đây. Điện trở tiêu chuẩn (Kiểm tra hở mạch) Điều kiện Nối dụng cụ đo Điều kiện tiêu chuẩn Cực 1 của rơle ST - Mọi điều Dƣới 1 Ω B88-5 kiện Điện trở tiêu chuẩn (Kiểm tra ngắn mạch) Điều kiện Nối dụng cụ đo Điều kiện tiêu chuẩn Cực 1 của Rơle ST hoặc Mọi điều 10 kΩ trở B88-5 - Mát thân xe kiện lên 12 d) Lắp lại rơle ST. e) Nối lại giắc nối của cụm công tắc vị trí đỗ xe/trung gian. Sửa hay thay dây điện hoặc giắc nối (Rơle ST - cụm công tắc vị trí đỗ xe/ trung gian) 4) Kiểm tra cụm công tắc vị trí trung gian / đỗ xe Cụm công tắc vị trí đỗ xe / trung gian.

Thay thế cụm công tắc vị trí đỗ xe/ trung gian 5) Kiểm tra dây điện và giắc nối (cụm khóa điện - ECM) a) Ngắt giắc nối của ECM. b) Ngắt giắc nối của cụm khóa điện. c) Đo điện trở theo các giá trị trong bảng dƣới đây. Điện trở tiêu chuẩn (kiểm tra hở mạch) Điều kiện Nối dụng cụ đo Điều kiện tiêu chuẩn A50-25 (NSW) - E4-1 Mọi điều Dƣới 1 Ω (ST1) kiện B31-51 (STAR) - E4-1 Mọi điều Dƣới 1 Ω (ST1) kiện Điện trở tiêu chuẩn (kiểm tra ngắn mạch) Điều kiện Nối dụng cụ đo Điều kiện tiêu chuẩn A50-25 (NSW) hoặc E4- Mọi điều 10 kΩ trở 1(ST1) - Mát thân xe kiện lên B31-51 (STAR) hoặc E4- Mọi điều 10 kΩ trở 1 (ST1) - Mát thân xe kiện lên d) Nối lại giắc nối ECM.

e) Nối lại giắc nối của cụm khóa điện. Sửa hay thay dây điện hoặc giắc nối (cụm khóa điện - ECM) 6) Kiểm tra dây điện và giắc nối giữa (công tắc vị trí đỗ xe / trung gian - cụm khóa điện) 13 a) Ngắt giắc nối công tắc vị trí đố xe/trung gian. b) Ngắt giắc nối của cụm khóa điện. c) Đo điện trở theo các giá trị trong bảng dƣới đây.

Điện trở tiêu chuẩn (kiểm tra hở mạch) Điều kiện Nối dụng cụ đo Điều kiện tiêu chuẩn B88-4 - E4-1 (ST1) Mọi điều Dƣới 1 Ω kiện Điện trở tiêu chuẩn (kiểm tra ngắn mạch) Điều kiện Nối dụng cụ đo Điều kiện tiêu chuẩn B88-4 hoặc E4-1 (ST1) Mọi điều 10 kΩ trở - Mát thân xe kiện lên d) Nối lại giắc nối của cụm công tắc vị trí đỗ xe/trung gian. e) Nối lại giắc nối của cụm khóa điện. Sửa hay thay dây điện hoặc giắc nối (cụm công tắc vị trí đỗ xe/ trung gian - khóa điện) 7) Kiểm tra dây điện và giắc nối giữa (cụm công tắc vị trí đỗ xe/ trung gian - ECM) a) Ngắt giắc nối của ECM. b) Ngắt giắc nối công tắc vị trí đố xe/trung gian.

c) Tháo rơle ST ra khỏi hộp rơle số 5. d) Đo điện trở theo các giá trị trong bảng dƣới đây. Điện trở tiêu chuẩn (Kiểm tra ngắn mạch) Điều kiện Nối dụng cụ đo Điều kiện tiêu chuẩn B88-5 hoặc A50-48 Mọi điều 10 kΩ trở (STA) - Mát thân xe kiện lên e) Nối lại giắc nối ECM. f) Nối lại giắc nối của cụm công tắc vị trí đỗ xe/trung gian.

g) Lắp lại rơle ST. Sửa hay thay dây điện hoặc giắc nối (cụm công tắc vị trí đỗ xe/ trung gian - ECM) 14 8) Kiểm tra cụm khóa điện a) Ngắt giắc nối của cụm khóa điện. b) Đo điện trở theo các giá trị trong bảng dƣới đây.
