Tổng quan về giáo trình

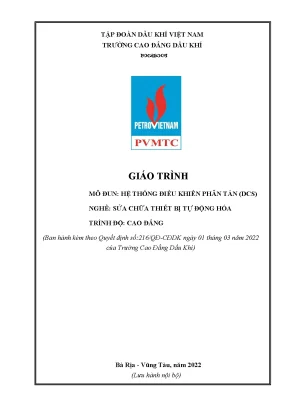

Giáo trình mô-đun Hệ thống điều khiển phân tán (DCS) (Mã mô-đun: AUTM63117) là tài liệu đào tạo chuyên ngành thuộc chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa trình độ cao đẳng, ban hành kèm theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao Đẳng Dầu Khí (Bà Rịa – Vũng Tàu). Giáo trình do ThS. Nguyễn Xuân Thịnh chủ biên, được biên soạn và đưa vào giảng dạy thực tế tại nhà trường từ năm 2018.

Về vị trí trong chương trình đào tạo, mô-đun được bố trí giảng dạy sau khi người học đã hoàn thành các học phần nền tảng gồm Thiết bị đo lường (AUTM55005) và Cơ sở điều khiển quá trình (AUTM53110), đồng thời được học trước hoặc song song với mô-đun Điều khiển quá trình nâng cao (AUTM64118).

Mục tiêu học tập của giáo trình được thiết kế theo 3 nhóm chuẩn đầu ra:

  • Kiến thức (A1 - A3): Trình bày được định nghĩa, lịch sử phát triển của DCS, phân biệt DCS với PLC và SCADA; xác định đầy đủ các thành phần cấu trúc phần cứng, phần mềm, mạng truyền thông; mô tả các quy trình bảo dưỡng và bảo đảm an ninh hệ thống.
  • Kỹ năng (B1 - B2): Thao tác thuần thục các phím chức năng trên bàn phím chuyên dụng DCS Yokogawa; thực hiện các lệnh điều khiển, vận hành vòng lặp điều khiển lưu lượng ở chế độ bằng tay (MAN) và tự động (AUT) trên hệ thống phần mềm mô phỏng/vận hành Centum VP.
  • Năng lực tự chủ và trách nhiệm (C1 - C3): Xây dựng tác phong làm việc cẩn trọng, chấp hành nghiêm ngặt quy định an toàn lao động, an toàn thiết bị và nội quy xưởng thực tập tự động hóa.

Giáo trình có thời lượng 60 giờ (28 giờ lý thuyết, 29 giờ thực hành/thảo luận, 03 giờ kiểm tra). Cấu trúc giáo trình đi từ nguyên lý phân tầng hệ thống, phân tích thành phần phần cứng/phần mềm, đến quy trình bảo dưỡng kỹ thuật và thực hành vận hành trên thiết bị công nghiệp thực tế. Tài liệu được dịch thuật và biên soạn đối chiếu theo khung chuẩn quốc tế từ giáo trình Instrumentation Level 4 (Third Edition, NCCER, 2016).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 04 bài học với tiến trình sư phạm từ lý thuyết tổng quan đến cấu trúc chi tiết, phương pháp bảo dưỡng và kỹ năng vận hành:

  1. Bài 1: Cơ bản về hệ thống điều khiển phân tán (03 giờ lý thuyết)

    • Khái niệm điều khiển phân tán: Nguyên lý phân bố chức năng điều khiển theo cấu trúc thứ bậc nhiều tầng nhằm loại bỏ nguy cơ dừng toàn bộ hệ thống khi xuất hiện điểm lỗi đơn lẻ. Mô hình 5 khối chức năng chính: Cảm biến/bộ tác động, bộ điều khiển, mạng hiện trường, mạng xây dựng, hệ thống máy chủ/máy trạm.
    • Tiến trình lịch sử DCS: Quá trình chuyển dịch từ hệ thống tương tự/khí nén sang máy tính cỡ trung (thập niên 1960), ứng dụng vi xử lý (thập niên 1970), chuẩn hóa máy tính cá nhân và mạng cục bộ (thập niên 1980 - 1990), đến kiến trúc DCS mở tích hợp hạ tầng IT thương mại hiện đại.
    • Phân định hệ thống DCS với PLC và SCADA: Phân tích sự hội tụ công nghệ và sự khác biệt về trọng tâm ứng dụng (DCS tối ưu cho điều khiển liên tục quy mô lớn; PLC chuyên sâu cho logic rời rạc máy móc; SCADA tập trung vào giám sát, thu thập dữ liệu diện rộng).
    • Hệ thống thiết bị an toàn (SIS): Khái niệm hệ thống song song bảo vệ độc lập, hệ thống quản lý đầu đốt (BMS), tiêu chuẩn NFPA 85, IEC 61508, IEC 61511 và dòng thiết bị Triconex® của Schneider Electric™.

  2. Bài 2: Các thành phần của hệ thống điều khiển phân tán (12 giờ: 11 giờ lý thuyết, 01 giờ kiểm tra)

    • Cấu trúc phần cứng: Thiết bị hiện trường thông minh nhúng vi xử lý; các bộ điều khiển quá trình thời gian thực, cơ chế ánh xạ I/O, thuật toán PID; giải pháp phân vùng (partitioning) và cấu hình dự phòng kép (redundancy) cho nguồn, CPU, card I/O.
    • Máy chủ và máy trạm: Chức năng máy chủ phần mềm, máy chủ cơ sở dữ liệu (Microsoft SQL Server, Oracle, Sybase), giải pháp lưu trữ mảng đĩa RAID, máy chủ lưu trữ dữ liệu lịch sử (Historian) và máy ghi sự kiện (Logger); phân biệt trạm kỹ thuật (Engineering Workstation - EW) và trạm vận hành (Operator Workstation - OW).
    • Mạng truyền thông DCS: Mô hình tham chiếu OSI 7 lớp; các chuẩn mạng bus trường (Modbus RTU/TCP, PROFIBUS DP/PA, FOUNDATION Fieldbus H1/HSE trên hệ thống Emerson DeltaV™ và Foxboro®); mạng cấp cao Ethernet công nghiệp, cáp xoắn STP, cáp sợi quang chống nhiễu điện từ (EMI), các thiết bị chuyển mạch (Switch), bộ định tuyến (Router) và tường lửa (Firewall).
    • Giao diện người - máy (HMI): Thiết kế màn hình đồ họa quá trình theo ký hiệu SAMA/P&ID; đồ họa điều khiển tương tự (trạm Manual/Auto với cột biến quá trình PV, điểm đặt Setpoint, độ lệch Offset, tín hiệu đầu ra Output); đồ họa điều khiển rời rạc, hiển thị báo động (Alarm) và đồ thị xu hướng thời gian thực/lịch sử.

  3. Bài 3: Bảo dưỡng hệ thống điều khiển phân tán (DCS) (15 giờ: 14 giờ lý thuyết, 01 giờ kiểm tra)

    • Quy trình bảo dưỡng dự phòng: Lập lịch trình kiểm tra định kỳ, xây dựng hồ sơ ghi nhận lịch sử vận hành, quy chuẩn hiệu chuẩn thiết bị đo và sửa chữa thay thế phần cứng.
    • Phương pháp cô lập và xử lý lỗi: Quy trình chẩn đoán lỗi thiết bị hiện trường, lỗi mô-đun I/O, lỗi nguồn cấp, lỗi vi xử lý bộ điều khiển và đứt gãy truyền thông mạng.
    • An ninh hệ thống DCS: Thiết lập rào cản kiểm soát truy cập vật lý; phòng chống các nguy cơ tấn công mạng từ bên ngoài thông qua Firewall/Router và ngăn ngừa rủi ro can thiệp trái phép từ nội bộ.

  4. Bài 4: Vận hành DCS (30 giờ: 29 giờ thực hành, 01 giờ kiểm tra)

    • Nghiên cứu sơ đồ P&ID điều khiển lưu lượng và sơ đồ dòng công nghệ trên hệ thống ống dẫn.
    • Quy trình vận hành chế độ bằng tay (MAN MODE): Khảo sát mối quan hệ giữa phần trăm độ mở van điều khiển và giá trị biến quá trình lưu lượng (Bảng 4-1, Bảng 4-2).
    • Quy trình vận hành chế độ tự động (AUT MODE): Xác lập điểm đặt (SP), quan sát đáp ứng của thuật toán điều khiển PID và độ ổn định lưu lượng (Bảng 4-3).
    • Xử lý các hiện tượng bất thường và lỗi vận hành thường gặp theo bảng hướng dẫn kỹ thuật (Bảng 4-4).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật vững chắc thông qua:

  • Nguyên lý phân tầng điều khiển: Cấu trúc phân cấp từ tầng thiết bị hiện trường (Field Level), tầng điều khiển quá trình (Control Level), tầng giám sát điều hành (Supervisory Level) đến tầng quản trị doanh nghiệp (Enterprise Level).
  • Mô hình mạng truyền thông: Áp dụng mô hình OSI 7 lớp vào truyền thông công nghiệp, phân tích nguyên lý truyền nhận tín hiệu trên lớp vật lý (Physical Layer) và lớp liên kết dữ liệu (Data Link Layer) đối với các giao thức công nghiệp phổ biến (Fieldbus, Ethernet công nghiệp).
  • Nguyên lý độ tin cậy và an toàn: Cơ chế dự phòng nóng (Redundancy) của phần cứng/phần mềm; kỹ thuật lưu trữ dữ liệu an toàn với mảng RAID; các tiêu chuẩn an toàn chức năng quốc tế (IEC 61508, IEC 61511, NFPA 85).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Thao tác cấu hình điểm I/O, đọc hiểu bản vẽ logic số/logic tương tự; gọi lệnh và thiết lập thông số trên hệ thống phần mềm Centum VP; sử dụng bàn phím chuyên dụng của trạm vận hành Yokogawa.
  • Kỹ năng phân tích (Analytical Skills): Phân tích nguyên nhân sự cố thông qua dữ liệu đồ thị xu hướng (Historian) và danh mục cảnh báo (Alarm summary); đánh giá sự cố phần cứng bộ điều khiển, đứt tuyến truyền thông hoặc sai lệch tín hiệu 4-20 mA.
  • Năng lực thực hành thực tế (Practical Competencies): Vận hành chuyển đổi an toàn giữa các chế độ MAN/AUT trên vòng lặp điều khiển lưu lượng thực tế; tuân thủ quy trình bảo hộ lao động (giày cách điện, găng tay cách điện, nón bảo hộ, thẻ cảnh báo lockout/tagout và băng rào chắn).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp, kết hợp đồng bộ giữa trang bị lý thuyết chuyên sâu và rèn luyện kỹ năng thực hành kỹ thuật:

  • Tiếp cận sư phạm: Giảng viên sử dụng phương pháp giảng dạy tích cực gồm diễn giảng giải thích nguyên lý, vấn đáp gợi mở và dạy học theo tình huống sự cố thực tế (problem-based learning). Giờ lý thuyết tổ chức tập trung; giờ thực hành được chia ca theo nhóm nhỏ tại phòng chuyên môn hóa DCS để đảm bảo thời lượng tiếp xúc thiết bị của từng sinh viên.
  • Tổ chức tự học và làm việc nhóm: Sinh viên được tổ chức thành các nhóm từ 6 đến 8 người. Mỗi thành viên được phân công chịu trách nhiệm nghiên cứu một phần chủ đề trước khi đến lớp, sau đó tổng hợp, thảo luận và báo cáo giải pháp kỹ thuật.
  • Hệ thống bài tập và thực hành:
    • Bài tập tình huống: Nhận diện lỗi thiết bị I/O, phân tích biểu đồ cảnh báo hệ thống, xác định cấu hình phân vùng (drop).
    • Bài tập thực hành: Vận hành trực tiếp trên mô hình điều khiển dòng công nghệ (P&ID), thực hiện các phép đo xác định lưu lượng chảy qua đường ống theo các mức mở van khác nhau, điền kết quả vào bảng dữ liệu kỹ thuật và xử lý các lỗi giả lập trên hệ thống Centum VP Yokogawa.
  • Phương pháp đánh giá kết quả học tập:
    • Đánh giá thường xuyên: 02 bài kiểm tra dưới hình thức hỏi miệng vấn đáp hoặc bài viết dưới 30 phút trong các buổi học.
    • Đánh giá định kỳ: Gồm 03 bài kiểm tra. Bài 1 (Lý thuyết Bài 1 và 2, thời lượng 45 - 60 phút, đánh giá chuẩn A1, A2); Bài 2 (Lý thuyết Bài 2 và 3, thời lượng 45 - 60 phút, đánh giá chuẩn A2, A3); Bài 3 (Thực hành Bài 4, thời lượng 60 phút, đánh giá chuẩn B1, B2, C1, C2, C3).
    • Thi kết thúc mô-đun: Hình thức tích hợp trắc nghiệm lý thuyết và thao tác thực hành trên máy (thời gian 90 đến 120 phút), đánh giá toàn diện các chuẩn đầu ra từ A1 đến C3.

Điểm nổi bật và cập nhật

  • Căn cứ pháp lý và tính chuẩn hóa: Giáo trình được biên soạn và phê duyệt chính thức theo Quyết định số 216/QĐ-CĐDK năm 2022 của Trường Cao Đẳng Dầu Khí, cập nhật toàn diện cấu trúc bài giảng từ năm 2018 nhằm đáp ứng nhu cầu nhân lực kỹ thuật vận hành và bảo dưỡng tự động hóa.
  • Nguồn tài liệu tham khảo quốc tế: Nội dung chuyên môn được dịch thuật và đối chiếu trực tiếp từ tài liệu đào tạo nghề của Hoa Kỳ: Instrumentation Level 4, third edition (NCCER - National Center for Construction Education and Research, 2016).
  • Tích hợp các công nghệ mạng công nghiệp hiện đại: Cung cấp chi tiết các chuẩn truyền thông số thế hệ mới thay thế chuẩn tương tự truyền thống (4 - 20 mA), bao gồm Modbus TCP/IP, PROFIBUS PA (dành riêng cho khu vực nguy cơ cháy nổ), FOUNDATION Fieldbus chuẩn H1/HSE và giải pháp Ethernet công nghiệp có bọc kim chống nhiễu (STP) kết hợp đường truyền trục cáp quang.
  • Liên hệ thực tiễn ngành dầu khí và công nghiệp quá trình:
    • Trích dẫn các nền tảng DCS và SIS tiêu chuẩn đang vận hành tại các nhà máy lọc dầu, nhà máy chế biến khí và nhà máy điện: Centum VP (Yokogawa), DeltaV™, Foxboro® (Emerson), Triconex® (Schneider Electric™).
    • Tích hợp các bộ tiêu chuẩn kỹ thuật quốc tế về an toàn quá trình: Tiêu chuẩn an toàn hệ thống lò hơi đốt NFPA 85 (2015) và tiêu chuẩn an toàn chức năng hệ thống điện/điện tử IEC 61508 / IEC 61511.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Dành riêng cho sinh viên hệ cao đẳng chính quy nghề Sửa chữa thiết bị tự động hóa tại các trường đào tạo kỹ thuật, công nhân kỹ thuật và kỹ thuật viên ngành Đo lường - Tự động hóa (Instrumentation).
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Hoàn thành các môn học cơ sở: An toàn tự động hóa (AUTM52101), Điện kỹ thuật (ELEI53154), Điện tử cơ bản (AUTM53102), Mạch logic số (AUTM53104), Bản vẽ thiết bị đo lường (AUTM53006).
    • Hoàn thành các môn học chuyên môn: Thiết bị đo lường (AUTM55005), Hiệu chuẩn thiết bị đo lường (AUTM55107), PLC (AUTM55115) và bắt buộc phải học xong Cơ sở điều khiển quá trình (AUTM53110).
  • Giảng viên và kỹ sư hướng dẫn xưởng: Sử dụng làm tài liệu khung để thiết kế giáo án tích hợp lý thuyết - thực hành, xây dựng phiếu hướng dẫn thực hành và biểu mẫu đánh giá kỹ năng thao tác phòng điều khiển trung tâm.
  • Kỹ thuật viên tại doanh nghiệp: Làm tài liệu tra cứu kỹ thuật về nguyên lý kết nối phần cứng I/O, cấu trúc mạng truyền thông, quy trình bảo dưỡng phòng ngừa và xử lý lỗi phần cứng DCS trong các nhà máy sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuyên biệt cho sinh viên hệ cao đẳng nghề Sửa chữa thiết bị tự động hóa, kỹ thuật viên bảo dưỡng thiết bị đo lường và điều khiển tự động trong các nhà máy công nghiệp chế biến, dầu khí, hóa chất và nhiệt điện.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học bắt buộc phải nắm vững kiến thức về thiết bị đo lường (cảm biến đo mức, lưu lượng, áp suất, nhiệt độ, transmitter 4-20 mA), nguyên lý mạch logic số, đọc bản vẽ P&ID và đã hoàn thành học phần Cơ sở điều khiển quá trình.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu về PLC hoặc SCADA?

Tài liệu phân định rõ ranh giới chuyên môn: Không đi sâu vào lập trình logic rơ-le đơn lẻ như PLC hay thuần túy thu thập dữ liệu diện rộng như SCADA, giáo trình tập trung vào cấu trúc phân tán theo tầng bậc của DCS, giải pháp điều khiển liên tục thời gian thực, quản lý cơ sở dữ liệu tập trung, cấu hình trạm kỹ thuật/trạm vận hành và tích hợp các chuẩn bus trường chuyên sâu (PROFIBUS, FOUNDATION Fieldbus).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc trước tài liệu lý thuyết tại nhà, chủ động nghiên cứu các sơ đồ logic (AND, OR) và sơ đồ thuật toán tương tự (PID, High/Low Selector), sau đó đối chiếu trực tiếp với các bước thực hành vận hành chế độ MAN/AUT trên phần mềm mô phỏng Centum VP tại phòng máy.

5. Giáo trình có kèm theo những tài liệu hoặc công cụ bổ trợ nào?

Chương trình học đi kèm bộ bản vẽ P&ID hệ thống điều khiển lưu lượng, bảng khảo sát dữ liệu thực nghiệm (Bảng 4-1 đến 4-4), mô hình thực hành DCS chuyên dụng, phần mềm Centum VP (Yokogawa) và tài liệu đối chiếu Instrumentation Level 4 (NCCER, 2016).

Kết luận

Giáo trình mô-đun Hệ thống điều khiển phân tán (DCS) (AUTM63117) của Trường Cao Đẳng Dầu Khí cung cấp hệ thống tri thức hoàn chỉnh từ nền tảng lý thuyết cấu trúc phân tán, phần cứng/phần mềm, truyền thông công nghiệp đến kỹ năng bảo dưỡng và thực hành vận hành trên thiết bị thực tế.

Theo khung chương trình đào tạo của ngành Sửa chữa thiết bị tự động hóa, sau khi hoàn thành mô-đun này, người học sẽ tiếp tục tiến trình học tập với các học phần chuyên sâu tiếp theo gồm Điều khiển quá trình nâng cao (AUTM64118), Kiểm tra, chạy thử và xử lý lỗi vòng điều khiển (AUTM62119), trước khi bước vào giai đoạn Thực tập sản xuất (AUTM55222) và thực hiện Khóa luận tốt nghiệp (AUTM63221). Để phục vụ nghiên cứu mở rộng, người học có thể tham khảo thêm tài liệu chuẩn quốc tế Instrumentation Level 4 (Third Edition, NCCER, 2016) và các hướng dẫn kỹ thuật từ nhà sản xuất Yokogawa, Emerson và Schneider Electric.
