Tổng quan về giáo trình

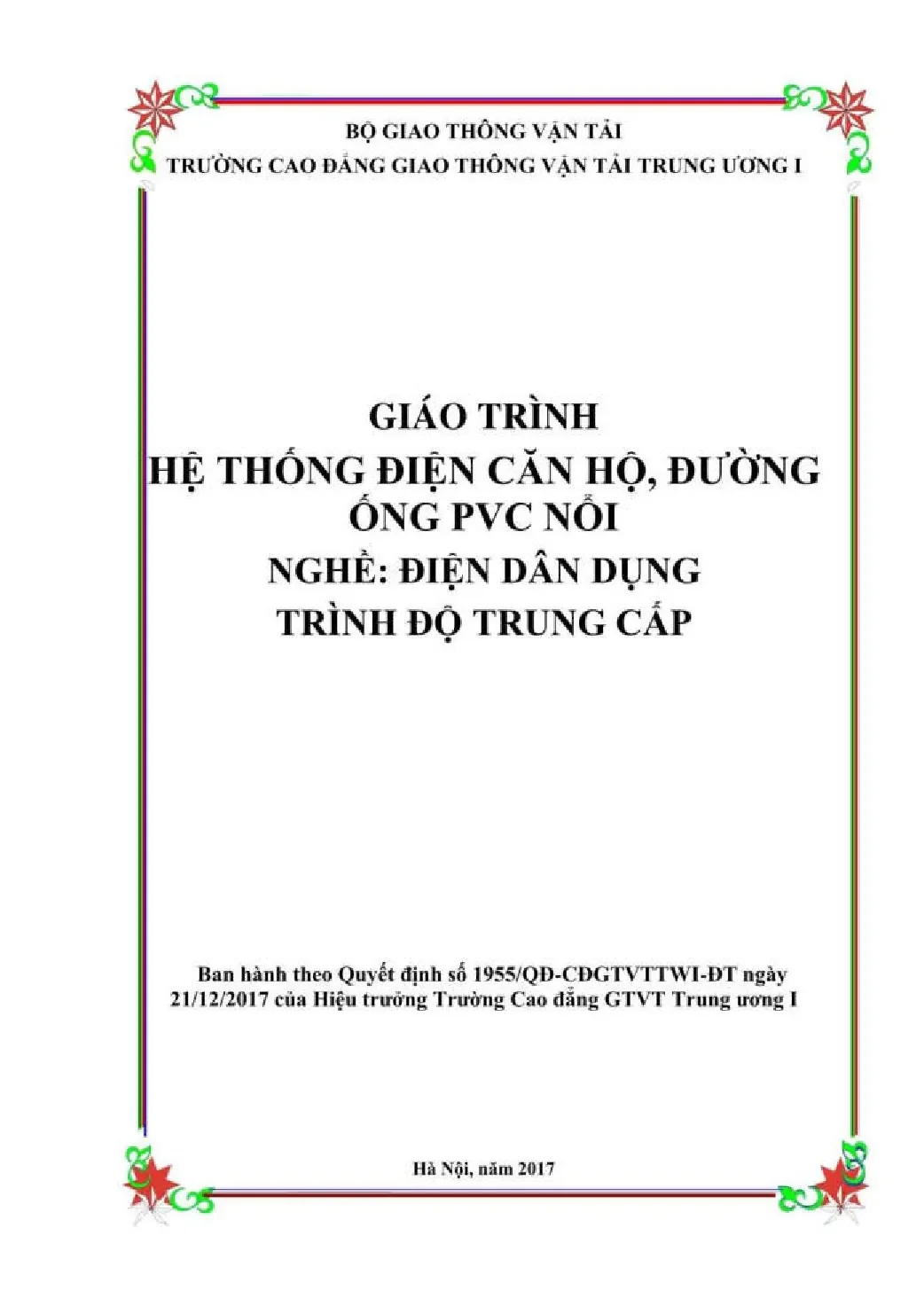

Giáo trình Hệ thống điện căn hộ, đường ống PVC nổi (Mã mô đun: MĐ 30) là tài liệu đào tạo chuyên nghề thuộc chương trình đào tạo nghề Điện dân dụng ở trình độ Trung cấp, được ban hành chính thức theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng Trường Cao đẳng Giao thông Vận tải Trung ương I. Trong cấu trúc chương trình, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung và hệ thống môn học/mô đun kỹ thuật cơ sở bao gồm: An toàn lao động (MH07), Mạch điện (MH08), Vẽ điện (MH10), Vật liệu điện (MH12), Kỹ thuật điện tử cơ bản (MH14), Khí cụ điện hạ thế (MĐ13), và Đo lường điện và không điện (MĐ19).

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Trang bị phương pháp đọc, phân tích và thiết lập các loại sơ đồ lắp đặt mạch điện căn hộ; cung cấp phương pháp luận và quy trình tính toán phụ tải điện hạ thế theo 3 phương pháp đối chứng; hướng dẫn nguyên tắc xác định tiết diện dây dẫn và lựa chọn thiết bị đóng cắt - bảo vệ; cung cấp phương pháp lập bảng bóc tách khối lượng dự toán vật tư và xây dựng phương án tổ chức thi công công trình.
  • Về kỹ năng: Người học hình thành năng lực thiết kế bản vẽ thi công; thực hiện thuần thục các thao tác định vị, gia công, lắp đặt hệ thống ống luồn dây PVC chữ U (nẹp nổi); luồn dây dẫn; lắp ráp bảng điện phân phối chính và phụ; lắp đặt hệ thống công tắc, ổ cắm, hộp điều tốc, mạch đèn chiếu sáng và chuông báo; thực hiện đo kiểm, xử lý sự cố kỹ thuật và vận hành thử nghiệm toàn bộ mạng điện căn hộ 3 tầng theo đúng Tiêu chuẩn Việt Nam và quy chuẩn an toàn.
  • Về thái độ: Rèn luyện tư duy kỹ thuật độc lập, thao tác cẩn trọng, chính xác, tuân thủ nghiêm ngặt kỷ luật lao động, an toàn điện và vệ sinh công nghiệp.

Về cấu trúc và cách tiếp cận, giáo trình có tổng thời lượng 90 giờ (15 giờ lý thuyết, 71 giờ thực hành, 4 giờ kiểm tra), được phân bổ thành 15 bài học chuyên đề. Giáo trình áp dụng phương pháp tiếp cận dự án thực tế thông qua một đối tượng kỹ thuật cụ thể: căn hộ nhà ở gia đình 3 tầng, diện tích xây dựng $10 \times 10\text{ m}$ (mặt bằng $100\text{ m}^2/\text{tầng}$), bao gồm đầy đủ các không gian chức năng như gara, kho, phòng khách, phòng ngủ, bếp, phòng ăn, phòng thể thao, phòng thờ, phòng karaoke và khu vực cầu thang.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung 15 bài học trong giáo trình được tổ chức theo quy trình kỹ thuật khép kín từ khâu thiết kế sơ bộ đến nghiệm thu bàn giao:

  • Bài 01: Sơ đồ lắp đặt mạch điện căn hộ (4 giờ: 1 LT - 3 TH): Trang bị khái niệm và phương pháp xây dựng 4 loại bản vẽ kỹ thuật điện: sơ đồ xây dựng (sơ đồ kiến trúc bố trí thiết bị), sơ đồ chi tiết (sơ đồ thực hành), sơ đồ đơn tuyến và sơ đồ ký hiệu (nguyên lý). Phân tích kỹ thuật hai phương thức phân phối điện: phương thức phân tải từ đường trục chính (nối tiếp) và phương thức phân tải hình tia tập trung tại tủ phân phối (song song); quy định quy chuẩn độ cao lắp đặt thiết bị trên tường và trần.
  • Bài 02, 03, 04: Tính toán phụ tải căn hộ (Mỗi bài 3 giờ: 1 LT - 2 TH): Cung cấp 3 phương pháp xác định phụ tải tính toán:
    • Bài 02 (Phương pháp gần đúng): Tính theo suất sinh hoạt gia đình $P_{tt} = P_{sh,o} \cdot N$ ($P_{sh,o}$ tra cứu theo mức sống từ thấp đến thượng lưu: $2\text{ kW} \to >10\text{ kW}$) kết hợp hệ số đồng thời $k_{dt} = 0,7 \div 0,9$ và suất phụ tải buồng khách sạn $P_{p,o}$ ($1 \div 10\text{ kW/phòng}$). Kết quả tính toán cho căn hộ mẫu đạt $P_{tt} = 11,52\text{ kW}$.
    • Bài 03 (Phương pháp công suất đặt): Phân loại phụ tải từng phòng thành nhóm nhiệt ($P$) và nhóm phản kháng ($Q$), áp dụng công thức $P_{tt} = k_{nc} \cdot P_{dat}$ và $S_{tt} = \sqrt{P_{tt}^2 + Q_{tt}^2}$ cho từng tầng; tổng hợp toàn căn hộ với hệ số đồng thời $k_{dt} = 0,85$, cho kết quả $P_{tt} = 12,75\text{ kW}$.
    • Bài 04 (Phương pháp công suất trung bình): Áp dụng công thức $P_{tt} = k_{dt} \sum k_t P_{dat}$ (với $k_t = 1$), tính toán công suất biểu kiến tầng 1 đạt $S_{tt} = 5,213\text{ kVA}$, tổng công suất căn hộ đạt $P_{tt} = 12,512\text{ kW}$.
  • Bài 05: Tính toán, lựa chọn tiết diện dây dẫn và thiết bị đóng cắt (3 giờ: 1 LT - 2 TH): Tính chọn tiết diện dây trục chính theo phương pháp mật độ dòng điện kinh tế ($S = I_{tt} / j_{kt}$ với $j_{kt} = 3,1\text{ A/mm}^2$ cho dây đồng) và kiểm tra điều kiện phát nóng theo dòng điện cho phép ($I_{cp} \ge k_{dp} I_{tt}$). Tính chọn Aptomat (CB) theo tiêu chuẩn IEC 60898 và ELCB chống dòng rò theo IEC 1008/EN 61008, thỏa mãn các điều kiện $I_{cd} \ge k_{tc} I_{tt}$, $I_{cd} \le 0,8 I_{cp}$ và độ nhạy cắt ngắn mạch.
  • Bài 06: Dự toán và chọn phương án thi công hệ thống điện căn hộ (4 giờ: 1 LT - 3 TH): Hướng dẫn lập bảng dự toán chi phí vật tư - thiết bị, định mức ngày công cho 11 hạng mục thi công; phân tích tổ chức 2 mô hình thi công: phương án thi công đồng thời (12 nhân công / 4 nhóm) và phương án thi công lần lượt (4 nhân công / 2 nhóm) theo trình tự từ trong ra ngoài hoặc từ gốc đến ngọn.
  • Bài 07 đến Bài 11: Kỹ thuật gia công và lắp đặt phần cứng:
    • Bài 07, 08: Lắp đặt tuyến ống luồn dây PVC chữ U trục chính ($250 \times 100\text{ mm}$, $200 \times 80\text{ mm}$) và mạch nhánh, lấy dấu định vị, khoan lỗ $\varnothing 6\text{ mm}$, đóng tắc kê nở nhựa và bắt vít định vị cách nhau $500 \div 750\text{ mm}$.
    • Bài 09: Kỹ thuật luồn dây đồng bọc PVC ($2\times 6\text{ mm}^2$, $2\times 4\text{ mm}^2$, $2\times 2\text{ mm}^2$) vào máng nẹp.
    • Bài 10, 11: Lắp đặt bảng điện chính, bảng điện tầng, hệ thống công tắc đơn/kép/3 cực, ổ cắm đôi, hộp điều tốc quạt trần.
  • Bài 12 đến Bài 15: Kỹ thuật đấu nối, đo kiểm và hoàn thiện:
    • Bài 12, 13, 14: Quy trình đấu nối dây đường trục chính, dây nhánh và liên kết bảng điện phân phối.
    • Bài 15 (4 giờ: 1 LT - 3 TH): Đo thông mạch, kiểm tra cách điện, xử lý các lỗi kỹ thuật thường gặp (chạm chập, quá tải, lệch pha, mối nối lỏng) và đóng điện nghiệm thu.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết truyền tải và phân phối hạ áp: Bản chất quá trình truyền dẫn năng lượng điện sau công tơ, nguyên lý cân bằng phụ tải giữa các khu vực và các tầng nhà.
  2. Nguyên lý tính toán nhiệt và cơ học của vật liệu dẫn điện: Quy luật phát nóng của ruột đồng trong môi trường ống kín PVC, quan hệ giữa mật độ kinh tế $j_{kt}$, thời gian sử dụng công suất lớn nhất $T_{max}$ ($3000 \div 5000\text{ giờ}$), và khả năng chịu dòng giới hạn của dây bọc cách điện.
  3. Tiêu chuẩn quy chuẩn kích thước hình học trong lắp đặt điện dân dụng:
    • Tuyến ống nẹp PVC và ổ cắm: Bố trí cách mặt sàn hoàn thiện $300 \div 400\text{ mm}$ để chống ẩm.
    • Công tắc cửa ra vào: Lắp đặt ở cao độ $1,1 \div 1,2\text{ m}$ ($48 \div 50\text{ inches}$).
    • Đèn tường trang trí, quạt treo tường: Bố trí ở cao độ $2,1 \div 2,2\text{ m}$ ($88 \div 90\text{ inches}$).
    • Đèn ống huỳnh quang / đèn chiếu sáng chung: Bố trí ở cao độ $2,6 \div 2,7\text{ m}$ hoặc cách trần $0,3 \div 0,4\text{ m}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu và bóc tách bản vẽ kiến trúc; tính toán thành thạo các chỉ số phụ tải $P_{tt}$, $Q_{tt}$, $S_{tt}$, $I_{tt}$; tra cứu sổ tay kỹ thuật để chọn cỡ dây và CB tiêu chuẩn; gia công cơ khí điện (khoan bê tông, bắt vít nở, cắt ghép nẹp nhựa PVC phẳng và kín khít).
  • Kỹ năng phân tích: So sánh đánh giá sai số giữa 3 phương pháp tính phụ tải; so sánh ưu - nhược điểm giữa phương án đi dây ống nẹp chữ U sát nền và sát trần; phân tích lựa chọn giữa giải pháp phân tải hình tia và phân tải nối tiếp.
  • Kỹ năng thực hành chuyên môn: Kéo rải dây chống xoắn; phân màu dây chuẩn (pha - trung tính - tiếp địa); đấu nối tủ điện phân phối sử dụng thanh cài ray và cầu đấu; lắp ráp mạch đèn cầu thang 2 công tắc chuyển mạch khống chế 1 đèn; sử dụng đồng hồ VOM để kiểm tra thông mạch, kiểm tra chạm vỏ và xử lý sự cố rò điện.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp (integrated vocational training) lấy thực hành làm trọng tâm. Tổng thời lượng 90 giờ được cơ cấu với 71 giờ thực hành xưởng (chiếm 78,8%), 15 giờ lý thuyết (16,7%) và 4 giờ kiểm tra đánh giá (4,5%). Mỗi bài học đều có cấu trúc nhất quán: mục tiêu $\to$ lý thuyết chuyên môn $\to$ quy trình thao tác $\to$ câu hỏi và bài tập thực hành.

Hệ thống bài tập và case studies được xây dựng trên nền tảng công trình nhà ở gia đình 3 tầng ($10 \times 10\text{ m}$) với danh mục phụ tải cụ thể:

  • Tầng 1: Đèn sợi đốt $300\text{ W}$, TV $100\text{ W}$, bình nóng lạnh $1500\text{ W}$, đèn huỳnh quang $60\text{ W}$, quạt cây $70\text{ W}$, điều hòa $1500\text{ W}$, đèn tuýp $120\text{ W}$.
  • Tầng 2: Hệ thống chiếu sáng, ấm đun nước $1000\text{ W}$, bàn là $1000\text{ W}$, tủ lạnh $100\text{ W}$, quạt trần.
  • Tầng 3: Thiết bị phòng thờ, thư phòng, dàn âm thanh phòng karaoke.

Bên cạnh đó, giáo trình cung cấp các bài tập mở rộng yêu cầu người học tự thiết kế sơ đồ và tính toán phụ tải cho các cấu trúc công trình biến thể như: căn hộ 1 tầng (2 phòng ngủ, 1 vệ sinh, 1 bếp/ăn, 1 khách), căn hộ 2 tầng (5 phòng ngủ, 2 vệ sinh, 1 bếp/ăn, 2 khách) và mô hình nhà chung cư mini nhiều tầng.

Phương pháp đánh giá kết quả học tập kết hợp hai hình thức:

  1. Đánh giá lý thuyết: Trả lời câu hỏi tự luận, giải thích cơ sở chọn hệ số đồng thời $k_{dt}$, tính toán lựa chọn tiết diện dây và thiết bị đóng cắt theo công thức chuẩn.
  2. Đánh giá kỹ năng thực hành: Đánh giá thông qua phiếu kiểm tra kỹ năng (checklist) tại xưởng: độ chính xác của cao độ tuyến ống, khoảng cách các điểm bắt ốc định vị ($500 \div 750\text{ mm}$), chất lượng mối nối, độ chắc chắn của bảng điện, tính thẩm mỹ của máng nẹp, tính an toàn khi đóng điện vận hành và thời gian hoàn thành định mức.

Hướng dẫn tự học tập trung vào việc đối chiếu kết quả tính toán giữa các phương pháp lý thuyết với số liệu thực nghiệm, rèn luyện kỹ năng tra cứu bảng biểu thông số kỹ thuật tiêu chuẩn (bảng mật độ kinh tế, bảng dòng phát nóng dây dẫn, bảng đặc tính dòng cắt CB).

Điểm nổi bật và cập nhật

  • Tính pháp lý và chuẩn hóa đào tạo: Giáo trình được biên soạn chuẩn theo chương trình đào tạo nghề Điện dân dụng trình độ Trung cấp, phê duyệt theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT năm 2017, đảm bảo tính thống nhất về mặt học thuật và kỹ năng nghề nghiệp.
  • Tích hợp tiêu chuẩn kỹ thuật thiết bị đóng cắt quốc tế: Giáo trình cập nhật đầy đủ các thông số kỹ thuật của khí cụ đóng cắt bảo vệ theo tiêu chuẩn IEC 60898 (đối với Aptomat/CB bảo vệ dòng quá tải và ngắn mạch từ $6\text{ A}$ đến $63\text{ A}$, khả năng cắt $4,5\text{ kA} \div 6\text{ kA}$) và tiêu chuẩn IEC 1008 / EN 61008 (đối với Aptomat chống dòng rò ELCB bảo vệ an toàn sinh mạng với ngưỡng dòng rò tác động $30\text{ mA} \div 100\text{ mA}$).
  • Cập nhật hệ thống phụ tải sinh hoạt tiện nghi cao: Giáo trình đưa vào tính toán các thiết bị điện dân dụng hiện đại có công suất tiêu thụ lớn và tính chất tải phức tạp (bình nước nóng $1500\text{ W}$, điều hòa nhiệt độ $1500\text{ W}$, ấm siêu tốc, bàn là, phòng hát karaoke gia đình, hộp điều tốc quạt điện cơ).
  • Gắn kết chặt chẽ với thực tế thi công và quản lý dự án: Bài 06 của giáo trình tích hợp kiến thức bóc tách khối lượng vật tư chi tiết (tắc kê nở nhựa $6\text{ mm}$, $8\text{ mm}$; ốc vít $2\text{ mm} \times 3\text{ cm}$, $3\text{ mm} \times 5\text{ cm}$; ống PVC chữ U $250\times 100\text{ mm}$, $200\times 80\text{ mm}$) và lập dự toán đơn giá nhân công cho 11 công đoạn, đồng thời hướng dẫn phương án bố trí nhân lực cụ thể cho 4 tổ thợ tại hiện trường.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Phục vụ trực tiếp cho người học trình độ Trung cấp và Cao đẳng thuộc các ngành: Điện dân dụng, Kỹ thuật điện, Điện công nghiệp và dân dụng, Lắp đặt thiết bị điện công trình.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở gồm:
    • An toàn lao động (MH07)
    • Mạch điện (MH08)
    • Vẽ điện (MH10)
    • Vật liệu điện (MH12)
    • Kỹ thuật điện tử cơ bản (MH14)
    • Khí cụ điện hạ thế (MĐ13)
    • Đo lường điện và không điện (MĐ19)
  • Giảng viên và cơ sở đào tạo: Dùng làm tài liệu giảng dạy chính khóa mô đun MĐ 30, làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành xưởng, lập dự trù trang thiết bị vật tư thực hành và xây dựng ngân hàng đề thi đánh giá kỹ năng nghề.
  • Tự học và tham khảo nghề nghiệp: Là tài liệu tham khảo cho kỹ thuật viên quản lý vận hành tòa nhà, thợ thi công điện công trình dân dụng cần tra cứu tiêu chuẩn lắp đặt đường ống PVC nổi, công thức tính phụ tải và bảng chọn cỡ cáp hạ áp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn cho học sinh, sinh viên trình độ Trung cấp nghề Điện dân dụng, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên, thợ điện thi công hệ thống cấp điện nhà ở dân dụng.

2. Cần kiến thức nền nào trước khi học mô đun này?
Người học cần hoàn thành 7 môn học/mô đun tiên quyết: An toàn lao động (MH07), Mạch điện (MH08), Vẽ điện (MH10), Vật liệu điện (MH12), Kỹ thuật điện tử cơ bản (MH14), Khí cụ điện hạ thế (MĐ13), và Đo lường điện và không điện (MĐ19).

3. Điểm khác biệt cốt lõi của giáo trình so với các tài liệu lý thuyết mạch điện?
Giáo trình tích hợp quy trình thi công hoàn chỉnh trên một công trình thực tế (nhà 3 tầng $100\text{ m}^2/\text{tầng}$), kết nối chặt chẽ từ khâu đọc bản vẽ kiến trúc, tính toán đối chứng 3 phương pháp phụ tải, bóc tách dự toán vật tư đến thao tác lắp ống nẹp PVC, luồn dây, đấu tủ điện và xử lý sự cố.

4. Làm thế nào để tự học mô đun này đạt hiệu quả cao?
Người học cần kết hợp giải các bài toán tính phụ tải và chọn thiết bị ở phần cuối mỗi bài, đối chiếu kết quả tính với bảng tra tiêu chuẩn kỹ thuật (IEC 60898, IEC 1008), đồng thời bám sát trình tự từng bước trong phiếu hướng dẫn thực hành khi thao tác lắp đặt máng nẹp và đấu nối mạch điện.

5. Giáo trình có cung cấp các bảng thông số kỹ thuật tra cứu không?
Tài liệu cung cấp đầy đủ các bảng dữ liệu kỹ thuật: bảng mật độ dòng điện kinh tế ($j_{kt}$), bảng dòng điện phát nóng cho phép ($I_{cp}$) của dây đồng bọc PVC từ $1,5\text{ mm}^2$ đến $150\text{ mm}^2$, bảng thông số dòng định mức và dòng cắt ngắn mạch của CB/ELCB, và bảng định mức dự toán vật tư - nhân công.

Kết luận

Giáo trình Hệ thống điện căn hộ, đường ống PVC nổi (MĐ 30) cung cấp một hệ thống tri thức chuyên môn và kỹ năng thực hành nghề nghiệp toàn diện về thiết kế, dự toán và thi công mạng điện hạ áp dân dụng.

Lộ trình học tập đề xuất cho người học bao gồm:

  1. Tiếp cận bản vẽ kiến trúc và thiết lập sơ đồ nguyên lý/sơ đồ lắp đặt (Bài 01).
  2. Tính toán phân tích phụ tải và chọn tiết diện dây dẫn, CB bảo vệ (Bài 02 - Bài 05).
  3. Lập hồ sơ dự toán và phương án tổ chức thi công (Bài 06).
  4. Thực hành gia công lắp đặt tuyến ống nẹp PVC, rải cáp, lắp thiết bị và đấu nối tủ điện phân phối (Bài 07 - Bài 14).
  5. Đo kiểm cách điện, xử lý sự cố và nghiệm thu đóng điện (Bài 15).

Nguồn tài liệu bổ trợ cần phối hợp sử dụng gồm: Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện, Tiêu chuẩn Việt Nam (TCVN) về lắp đặt điện trong công trình, Tiêu chuẩn quốc tế IEC 60898, IEC 1008, và catalogue kỹ thuật của các nhà sản xuất vật tư ống nẹp PVC và khí cụ đóng cắt hạ thế.
