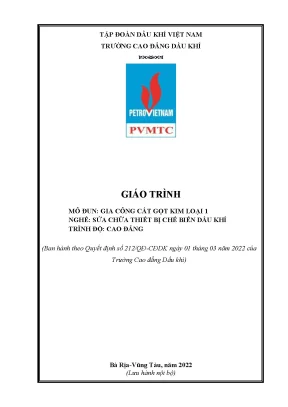

GIÁO TRÌNH MÔ ĐUN: GIA CÔNG CẮT GỌT KIM LOẠI 1 (MÃ MÔ ĐUN: MECM54105)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Gia công cắt gọt kim loại 1 (Mã mô đun: MECM54105) được ban hành theo Quyết định số 212/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu do ThS. Trần Kim Khánh làm chủ biên cùng tác giả Lê Anh Dũng biên soạn, phục vụ công tác giảng dạy và học tập chính thức cho hệ đào tạo Cao đẳng và Trung cấp nghề Sửa chữa thiết bị chế biến dầu khí. Trong chương trình đào tạo, đây là mô đun chuyên môn nghề bắt buộc thứ 11, với tổng thời lượng 120 giờ (tương đương 4 tín chỉ), phân bổ gồm 28 giờ lý thuyết, 88 giờ thực hành/thảo luận và 4 giờ kiểm tra.

Mục tiêu học tập của giáo trình được thiết kế theo chuẩn đầu ra ba thành phần:

  • Kiến thức (A1–A8): Cung cấp khái niệm về công nghệ gia công kim loại; đặc điểm, cấu tạo, nguyên lý làm việc của máy tiện, máy phay; chuẩn định vị và kẹp chặt; quy trình công nghệ gia công và phân tích các dạng sai hỏng.
  • Kỹ năng (B1–B5): Hình thành kỹ năng vận hành máy tiện, máy phay; mài dao tiện và mũi khoan đúng góc độ kỹ thuật; gia công chi tiết cơ khí đạt độ chính xác theo bản vẽ.
  • Năng lực tự chủ và trách nhiệm (C1–C4): Xây dựng ý thức kỷ luật lao động, tuân thủ an toàn xưởng thực tập và khả năng ứng dụng kỹ thuật vào sản xuất thực tế.

Cấu trúc giáo trình chia làm hai phần chuyên môn chính: Phần I - Gia công tiện (từ Bài 1 đến Bài 7, chiếm 80 giờ) và Phần II - Gia công phay (từ Bài 8 đến Bài 11, chiếm 40 giờ). Điểm đặc thù của tài liệu là cách tiếp cận tích hợp giữa nguyên lý cắt gọt lý thuyết với quy trình công nghệ gia công, hệ thống bài tập thực hành trên máy vạn năng và quy định an toàn chuyên biệt của ngành dầu khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình gồm Bài mở đầu và 11 bài học chuyên đề, phát triển theo trình tự từ tổng quan thiết bị, dụng cụ cắt đến kỹ thuật gia công các bề mặt cơ bản:

  • Bài 1 & Bài 2: Tổng quan và vận hành máy tiện vạn năng: Giới thiệu phân loại máy tiện (máy tiện vạn năng, máy tiện cụt, máy tiện đứng 1–2 trụ, máy tiện chép hình, máy tiện CNC). Trình bày cấu tạo chi tiết máy tiện ren vít vạn năng: hộp trục chính, thân máy với băng máy/sống trượt, hộp xe dao, bàn trượt dọc, bàn trượt ngang, bàn trượt trên, ổ dao, cơ cấu đai ốc hai nửa, ụ động, mâm cặp 3 chấu tự định tâm, mâm cặp 4 chấu độc lập, bánh răng thay thế và hộp bước tiến dao cơ cấu Norton/Hac-ne. Thiết lập quy trình vận hành 6 bước và chế độ bảo dưỡng định kỳ (hằng ngày, hằng tuần, hằng tháng).
  • Bài 3: Dao tiện và kỹ thuật mài dao: Phân loại dao tiện (dao gắn mảnh hợp kim kẹp vít, dao hợp kim hàn); yêu cầu cơ tính vật liệu làm dao (độ cứng 62–65 HRC, độ bền, độ chịu nhiệt, độ chống mòn); 10 thông số hình học của dao ở trạng thái tĩnh ($\gamma, \alpha, \beta, \delta, \gamma_1, \alpha_1, \varphi, \varphi_1, \epsilon, \lambda$); mối quan hệ hình học ($\alpha + \beta + \gamma = 90^\circ$; $\varphi + \epsilon + \varphi_1 = 180^\circ$); sự biến đổi góc độ khi gá dao lệch tâm và quy trình mài dao 5 bước.
  • Bài 4 & Bài 5: Tiện mặt đầu, khoan lỗ tâm và tiện trụ trơn: Hướng dẫn tính toán chế độ cắt ($n = 1000v / (\pi D)$, chọn chiều sâu cắt $t$ và lượng chạy dao $S$ theo nhám $R_{max}$ và bán kính mũi dao $r$); phương pháp gá phôi mâm cặp, kẹp tốc chống tâm; nhận diện và xử lý các dạng sai hỏng (chi tiết bị côn, hình tang trống, hình yên ngựa, bị cong).
  • Bài 6 & Bài 7: Tiện côn ngoài và tiện côn trong: Xác định thông số hình học mặt côn; phương pháp tiện côn bằng xoay xiên bàn trượt dọc phụ (ổ dao trên); quy trình kiểm tra côn bằng dưỡng và calip côn.
  • Bài 8 & Bài 9: Vận hành máy phay và gá lắp dao phay: Cấu tạo máy phay đứng, máy phay ngang vạn năng; nhận dạng các loại dao phay (dao phay trụ răng thẳng/xoắn, dao phay tổ hợp, dao phay mặt đầu, dao phay ngón, dao phay đĩa modul); kỹ thuật lắp trục gá dao và biện pháp an toàn.
  • Bài 10 & Bài 11: Phay mặt phẳng song song, vuông góc và mặt phẳng nghiêng: Kỹ thuật phay thuận, phay nghịch; gá đặt phôi trên ê-tô và rà phẳng bằng đồng hồ so; các phương pháp phay mặt phẳng nghiêng (chêm phôi, dưỡng góc, ê-tô xoay vạn năng, xoay đầu máy phay đứng, dao phay góc).
[Bài mở đầu & An toàn xưởng]

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và hệ thống hóa các khối kiến thức cơ sở kỹ thuật:

  1. Nguyên lý cắt gọt kim loại: Cơ chế tạo phoi, hiện tượng co rút phoi, nhiệt cắt, ma sát tiếp xúc, sự mòn dao và tuổi bền dụng cụ cắt.
  2. Cơ sở định vị và kẹp chặt: Nguyên tắc 6 điểm khống chế bậc tự do khi gá đặt phôi trên mâm cặp, mũi chống tâm, khối V và ê-tô máy phay.
  3. Động lực học và truyền động máy công cụ: Chuỗi truyền động từ động cơ qua hộp tốc độ trục chính, trục vít me, trục trơn đến các bàn trượt mang dao.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Vận hành thành thạo máy tiện vạn năng và máy phay; mài chính xác các góc độ của dao tiện thép gió (HSS); gá đặt phôi và dao đúng tâm máy.
  • Kỹ năng phân tích: Tính toán, tra cứu chế độ cắt phù hợp cơ tính vật liệu (thép C45, gang đúc, đồng thau, nhôm); phân tích nguyên nhân sai số hình học (độ côn, độ đảo, độ không phẳng) để hiệu chỉnh máy.
  • Kỹ năng kiểm tra và đo lường: Sử dụng các dụng cụ đo cơ khí (thước cặp, panme, đồng hồ so, thước đo góc, dưỡng kiểm) để đánh giá dung sai kích thước và độ nhám bề mặt gia công.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình xác định phương pháp đào tạo tích hợp kết hợp giữa lý thuyết và hướng dẫn kỹ năng thực hành nghề:

  • Phương pháp giảng dạy của giáo viên:
    • Áp dụng giảng dạy tích cực: thuyết trình ngắn tập trung vào trọng tâm nguyên lý, phương pháp nêu vấn đề và giải quyết tình huống kỹ thuật tại xưởng.
    • Hướng dẫn thực hành theo quy trình mẫu: thao tác mẫu từng bước từ gá đặt, điều chỉnh chế độ cắt đến các bước cắt gọt thử nghiệm.
    • Phân chia nhóm nhỏ (4–6 học viên/nhóm) để tổ chức bài tập tình huống kỹ thuật, thảo luận quy trình công nghệ và viết báo cáo kỹ thuật xưởng.
  • Quy trình học tập của sinh viên:
    • Tự học và chuẩn bị trước buổi học: nghiên cứu nội dung bài học trong giáo trình và tài liệu tham khảo trước khi lên lớp.
    • Tham gia tối thiểu 70% thời lượng lý thuyết (sinh viên vắng quá 30% số tiết lý thuyết bắt buộc phải học lại mô đun).
    • Thực hiện đầy đủ các bài tập phân tích sai hỏng, thực hành gia công chi tiết theo bản vẽ và chấp hành nghiêm túc 9 điều nội quy xưởng thực tập.
  • Phương pháp kiểm tra và đánh giá kết quả học tập: Căn cứ theo quy chế đào tạo tín chỉ (Thông tư số 09/2017/TT-LĐTBXH), kết quả mô đun được tính theo thang điểm 10 (làm tròn 1 chữ số thập phân) và quy đổi sang điểm chữ và thang điểm 4:
    • Đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hệ số 1, hình thức hỏi miệng, vấn đáp, kiểm tra sau 15 giờ học) và điểm kiểm tra định kỳ (hệ số 2, hình thức viết/thực hành thao tác sau 45 giờ học).
    • Thi kết thúc mô đun (Trọng số 60%): Kết hợp tự luận/trắc nghiệm lý thuyết và bài thi thực hành gia công sản phẩm trực tiếp trên máy công cụ (thực hiện sau 75–120 giờ).

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật hiện hành trong đào tạo nghề cơ khí:

  • Chuẩn hóa chương trình đào tạo: Giáo trình biên soạn trực tiếp theo khung chương trình mô đun của Trường Cao đẳng Dầu khí (năm 2022), phân bổ 73,3% thời lượng cho thực hành thao tác xưởng (88/120 giờ), bảo đảm tính ứng dụng nghề nghiệp.
  • Hệ thống hóa quy chuẩn an toàn dầu khí: Giáo trình tích hợp quy định an toàn lao động và 9 điều nội quy xưởng cơ khí, yêu cầu học viên ký cam kết an toàn, kiểm soát chặt chẽ quy trình tắt mở điện, quản lý phoi vụn và bảo hộ cá nhân.
  • Tích hợp quy trình bảo dưỡng kỹ thuật định kỳ: Khác với các tài liệu thuần lý thuyết, giáo trình mô tả chi tiết các bước bảo dưỡng máy tiện/phay phân cấp theo mốc thời gian: bảo dưỡng hằng ngày (mức dầu, khay phoi, côn trục chính), hằng tuần (thùng dầu làm nguội, bộ điều áp khí nén), hằng tháng (độ nứt vỡ ống mềm, lọc khí, lớp mỡ băng dẫn hướng) và quy chuẩn sửa chữa bề mặt băng máy.
  • Cung cấp bảng tra chế độ cắt thực nghiệm: Giáo trình thiết lập bảng số liệu cụ thể về tần số quay $n$, vận tốc cắt $v$, chiều sâu cắt $t$ và lượng chạy dao $S$ cho từng nhóm vật liệu (thép C45, thép độ bền cao, gang đúc, gang dẻo, đồng thau, nhôm) tương ứng với dao thép gió (HSS) và dao hợp kim cứng (HkC).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Đối tượng người học: Sinh viên hệ Cao đẳng và Trung cấp nghề thuộc chuyên ngành Sửa chữa thiết bị chế biến dầu khí, Công nghệ kỹ thuật cơ khí, Kỹ thuật bảo trì và sửa chữa thiết bị công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức khoa học tự nhiên và các môn học cơ sở ngành cơ khí trước đó, bao gồm:
    • Vẽ kỹ thuật 1 & 2 (MECM52003, MECM62012) và AutoCAD (MECM63013).
    • Vật liệu cơ khí (MECM53002) và Dung sai (MECM53001).
    • Cơ kỹ thuật (MECM64011), Sức bền vật liệu và Nguyên lý - Chi tiết máy (MECM62015).
    • Gia công nguội cơ bản (MECM53104) và An toàn vệ sinh lao động (SAEN52001).
  • Đối với giảng viên: Tài liệu là cơ sở xây dựng đề cương bài giảng, thiết kế phiếu hướng dẫn thực hành và lập ngân hàng đề thi đánh giá kỹ năng nghề.
  • Đối với kỹ thuật viên và tự học: Dùng làm tài liệu tham khảo tra cứu quy trình vận hành máy, bảng tra thông số cắt và phương pháp phòng ngừa sai hỏng trong các xưởng cơ khí chế tạo và bảo dưỡng thiết bị công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho sinh viên hệ Cao đẳng và Trung cấp nghề ngành Sửa chữa thiết bị chế biến dầu khí, cùng các ngành kỹ thuật cơ khí cần trang bị kỹ năng gia công cơ bản trên máy tiện và máy phay vạn năng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần hoàn thành các môn học cơ sở: Vẽ kỹ thuật, Dung sai lắp ghép, Vật liệu cơ khí, Cơ kỹ thuật, Gia công nguội cơ bản và An toàn vệ sinh lao động.

3. Cấu trúc nội dung của giáo trình có điểm gì khác biệt?

Giáo trình tập trung vào thực hành thao tác (chiếm 88/120 giờ), tích hợp quy trình bảo dưỡng định kỳ máy công cụ (hằng ngày, tuần, tháng) và quy định an toàn lao động nghiêm ngặt của ngành dầu khí bên cạnh nguyên lý cắt gọt.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần nghiên cứu trước lý thuyết và bảng tra chế độ cắt trước khi vào xưởng, tham gia thảo luận nhóm (4–6 người), tuân thủ hướng dẫn thao tác mẫu của giáo viên và đối chiếu sản phẩm thực hành với bản vẽ kỹ thuật.

5. Giáo trình sử dụng các tài liệu bổ trợ và tham khảo nào?

Nội dung giáo trình được đối chiếu và tham khảo từ các tài liệu học thuật chuyên ngành: Nguyên lý cắt (Trần Sỹ Túy, Nguyễn Dung - ĐHBKHN), Vật liệu cơ khí (Trần Mão, Phạm Đình Sùng - NXBGD), Vật liệu & công nghệ kim loại (Hoàng Tùng - NXBGD) và tài liệu Chế độ cắt khi gia công kim loại (ĐHBKHN).

Kết luận (150 từ)

Giáo trình Gia công cắt gọt kim loại 1 (MECM54105) cung cấp hệ thống kiến thức nền tảng về nguyên lý cắt gọt, cấu tạo máy công cụ, thông số hình học dụng cụ cắt và quy trình công nghệ gia công tiện - phay cơ bản.

Lộ trình học tập đề xuất cho học viên bao gồm:

  1. Nắm vững an toàn xưởng và cấu tạo máy (Bài 1, Bài 2, Bài 8).
  2. Làm chủ kỹ thuật mài dao và gá lắp dụng cụ cắt (Bài 3, Bài 9).
  3. Thực hiện gia công chi tiết từ cơ bản đến phức tạp (tiện mặt đầu, trụ, côn; phay mặt phẳng, mặt nghiêng theo Bài 4–7 và Bài 10–11).
  4. Chuyển tiếp sang mô đun nâng cao Gia công cắt gọt kim loại 2 (MECM63118) và các mô đun chuyên sâu về sửa chữa van, bơm, máy nén khí công nghiệp.
