Tổng quan về giáo trình

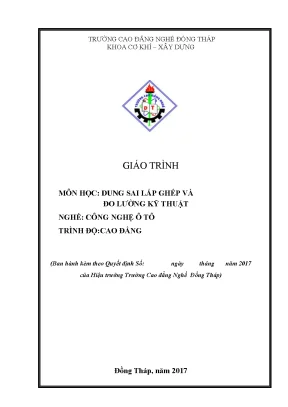

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã mô đun: CMH 11) là tài liệu học tập kỹ thuật cơ sở bắt buộc thuộc chương trình đào tạo nghề Công nghệ Ô tô trình độ Cao đẳng. Tài liệu do Thạc sĩ Đỗ Thế Nghiệp biên soạn, được ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng Nghề Đồng Tháp vào năm 2017 và trực tiếp phục vụ công tác giảng dạy tại Khoa Cơ khí – Xây dựng. Trong tiến trình đào tạo, môn học được bố trí giảng dạy sau mô đun CMH 12 và đảm nhiệm vai trò tiên quyết trước khi sinh viên tiếp cận các mô đun chuyên môn nghề gồm CMĐ 20, CMĐ 21 và CMĐ 22.

Mục tiêu học tập của giáo trình được xác lập cụ thể trên ba phương diện:

  • Kiến thức: Trình bày hệ thống khái niệm về dung sai kích thước, nguyên lý và ý nghĩa của hệ thống dung sai lắp ghép theo Tiêu chuẩn Việt Nam (TCVN); nhận diện đặc điểm, ký hiệu quy ước của các mối ghép cơ khí; phát biểu rõ công dụng, nguyên lý cấu tạo và phương pháp đo của các dụng cụ đo thông dụng trong ngành cơ khí.
  • Kỹ năng: Chuyển đổi chính xác các ký hiệu dung sai, sai lệch giới hạn trên bản vẽ kỹ thuật thành trị số gia công tương ứng; tra cứu bảng tiêu chuẩn kỹ thuật; lựa chọn và sử dụng đúng các dụng cụ đo kiểm kích thước, hình dạng hình học và vị trí tương quan nhằm đáp ứng yêu cầu kỹ thuật trong bảo dưỡng, sửa chữa ô tô.
  • Năng lực tự chủ và trách nhiệm: Xây dựng phương pháp làm việc độc lập hoặc phối hợp nhóm để xử lý các vấn đề kỹ thuật phức tạp; chấp hành quy định an toàn lao động, phòng cháy chữa cháy và bảo hộ lao động; duy trì ý thức rèn luyện nâng cao kỹ năng nghề nghiệp.

Cấu trúc giáo trình gồm 3 chương (3 bài học), triển khai theo mô hình kết hợp lý thuyết cơ sở với thực hành đo kiểm. Điểm đặc thù của tài liệu là nội dung được xây dựng dựa trên nguồn tài liệu chẩn đoán, sửa chữa của các hãng ô tô (Toyota, Hyundai, Honda), hệ thống giáo trình ngành Động lực thuộc Trường Đại học Sư phạm Kỹ thuật TP.HCM, chương trình Dự án giáo dục kỹ thuật và dạy nghề, kết hợp trực tiếp với danh mục thiết bị thực hành sẵn có tại xưởng trường.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bố thành 3 chương với mối liên kết logic chặt chẽ:

  • Chương 1: Các khái niệm cơ bản về dung sai lắp ghép (Mã bài: 11-01) Chương này trình bày nguyên tắc tính đổi lẫn chức năng trong chế tạo máy thông qua biểu thức quan hệ giữa chỉ tiêu sử dụng máy $A$ và các thông số chức năng $A_i$ ($A = f(A_1, A_2, \dots, A_n)$), cùng điều kiện bảo đảm tính đổi lẫn:

    $$T \ge \sum_{i=1}^n \left| \frac{\partial f}{\partial A_i} \right| T_i$$

    Tài liệu định nghĩa chi tiết các thông số kích thước danh nghĩa ($d_N, D_N$), kích thước thực ($d_{th}$), kích thước giới hạn ($d_{max}, d_{min}, D_{max}, D_{min}$), sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$) và dung sai kích thước ($T_D, T_d$). Phân tích bản chất và công thức tính toán đặc tính của 3 nhóm lắp ghép:

    • Lắp lỏng: Độ hở $S = D - d$, độ hở giới hạn ($S_{max} = D_{max} - d_{min}, S_{min} = D_{min} - d_{max}$), độ hở trung bình $S_{tb}$ và dung sai độ hở $T_S = S_{max} - S_{min} = T_D + T_d$.
    • Lắp chặt: Độ dôi $N = d - D$, độ dôi giới hạn ($N_{max} = d_{max} - D_{min}, N_{min} = d_{min} - D_{max}$), độ dôi trung bình $N_{tb}$ và dung sai độ dôi $T_N = N_{max} - N_{min} = T_D + T_d$.
    • Lắp trung gian: Xác định theo độ hở lớn nhất $S_{max} = D_{max} - d_{min}$, độ dôi lớn nhất $N_{max} = d_{max} - D_{min}$ và dung sai lắp ghép $T_{NS} = S_{max} + N_{max} = T_D + T_d$.

    Hệ thống dung sai bề mặt trụ trơn được quy định theo công thức thực nghiệm $T = a \cdot i$, với đơn vị dung sai $i = 0{,}45\sqrt[3]{D} + 0{,}001D$ (khi $D \le 500\text{ mm}$) và $i = 0{,}004D + 2{,}1$ (khi $500\text{ mm} < D \le 3150\text{ mm}$), xác lập trên 20 cấp chính xác (IT01 đến IT18). Thiết lập quy luật lắp ghép theo hệ thống lỗ cơ bản ($H$, $EI = 0$) và hệ thống trục cơ bản ($h$, $es = 0$). Đồng thời, chương này chuẩn hóa các định nghĩa, ký hiệu và bảng tra về sai lệch hình dạng (độ tròn, profin mặt cắt dọc trục, độ trụ, độ phẳng, độ thẳng), sai lệch vị trí (độ song song, độ vuông góc) và nhám bề mặt ($Ra, Rz$ qua 14 cấp độ nhám).

  • Chương 2: Hệ thống dung sai lắp ghép (Mã bài: 11-02) Nội dung tập trung vào hệ thống tiêu chuẩn kỹ thuật cho các mối ghép thông dụng trong ô tô:

    • Lắp ghép ổ lăn: Quy định 5 cấp chính xác TCVN (0, 6, 5, 4, 2); phương pháp giải mã số hiệu ổ lăn (2 số cuối nhân 5 để xác định đường kính lỗ trong $d$, cùng các mã quy ước $00 = 10\text{ mm}, 01 = 12\text{ mm}, 02 = 15\text{ mm}, 03 = 17\text{ mm}$ và ổ dưới $10\text{ mm}$ như 629, 129 có $d = 9\text{ mm}$); nguyên tắc lựa chọn miền dung sai lắp ghép với trục và vỏ hộp theo 3 dạng tải trọng (tải cục bộ, chu kỳ, dao động) căn cứ TCVN 1482-85.

    • Lắp ghép then và then hoa: Phân tích cơ sở chọn hệ trục cơ bản cho then bằng, then bán nguyệt ($h9$) phối hợp với rãnh trục, rãnh bạc theo TCVN 4216/4218-86; dung sai then hoa răng chữ nhật theo TCVN 2324-78 với 3 phương pháp làm đồng tâm theo đường kính ngoài $D$, đường kính trong $d$ hoặc bề rộng răng $b$.

    • Chuỗi kích thước: Định nghĩa khâu thành phần ($A_i$), khâu tăng, khâu giảm và khâu khép kín ($A_\Sigma$); phương pháp giải Bài toán 1 tính kích thước danh nghĩa, sai lệch giới hạn và dung sai khâu khép kín:

      $$A_\Sigma = \sum_{i=1}^m A_{\text{tăng}} - \sum_{i=m+1}^n A_{\text{giảm}}$$

      $$ES_\Sigma = \sum_{i=1}^m ES_{\text{tăng}} - \sum_{i=m+1}^n ei_{\text{giảm}}$$

      $$EI_\Sigma = \sum_{i=1}^m EI_{\text{tăng}} - \sum_{i=m+1}^n es_{\text{giảm}}$$

  • Chương 3: Dụng cụ đo thông dụng trong cơ khí (Mã bài: 11-03) Chương này trang bị cơ sở đo lường (đơn vị đo SI chiều dài m, mm, $\mu$m; đơn vị đo góc độ, phút, giây); phân loại mẫu đo (góc mẫu, ê ke, căn lá, calip) và thiết bị đo (thước cặp, panme, đồng hồ so, máy đo quang học); phương pháp đo tiếp xúc/không tiếp xúc, đo tuyệt đối/tương đối. Nội dung cung cấp hướng dẫn kiểm tra chi tiết bằng Calip trục và Calip hàm qua nguyên tắc đầu qua (Go) và đầu không qua (Not Go), kèm quy trình kiểm tra 6 bước. Phân tích cấu tạo, nguyên lý, cách sử dụng thước cặp cơ khí, đồng hồ, điện tử với các độ chính xác $0{,}1\text{ mm}, 0{,}05\text{ mm}, 0{,}02\text{ mm}, 0{,}01\text{ mm}$ và công thức đọc kích thước:

    $$L = m + k \cdot \frac{a}{n}$$

Progression logic của giáo trình phát triển tuần tự từ cơ sở lý thuyết giới hạn hình học (Chương 1) đến việc áp dụng vào các mối ghép cơ khí tiêu chuẩn và bài toán chuỗi kích thước (Chương 2), sau đó hoàn thiện bằng phương pháp và thiết bị đo kiểm thực tế tại xưởng (Chương 3).

Kiến thức nền tảng được xây dựng

  • Lý thuyết đổi lẫn chức năng: Nguyên lý thiết kế chế tạo đảm bảo các chi tiết cùng loại lắp ráp thay thế lẫn nhau không cần gia công sửa chữa bổ sung, phân loại đổi lẫn hoàn toàn và không hoàn toàn.
  • Hệ thống tiêu chuẩn hóa dung sai lắp ghép: Quy định về miền dung sai của lỗ (A đến ZC) và trục (a đến zc), 20 cấp chính xác (IT), bảng phân loại sai số gia công (sai số hệ thống cố định, sai số hệ thống thay đổi, sai số ngẫu nhiên).
  • Lý thuyết chuỗi kích thước: Khung phân tích quan hệ giữa các kích thước nối tiếp tạo thành vòng khép kín (chuỗi kích thước chi tiết, chuỗi lắp, chuỗi đường thẳng, chuỗi mặt phẳng, chuỗi không gian).
  • Cơ sở đo lường và kiểm tra: Nguyên lý so sánh đại lượng đo với đơn vị chuẩn; nguyên lý giới hạn hình học trong kiểm tra sản xuất hàng loạt bằng calip.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu bảng tiêu chuẩn dung sai TCVN; đọc và giải mã các ký hiệu ghi trên bản vẽ lắp và chi tiết (ví dụ: $\phi 40\text{js}6$, $\phi 40\text{H}7$, $\phi 40\frac{\text{H}7}{\text{js}6}$, độ nhám $Ra, Rz$, ký hiệu khung dung sai vị trí/hình dạng); xác định thông số kích thước danh nghĩa của vòng bi từ số hiệu.
  • Kỹ năng phân tích (Analytical skills): Phân tích và tính toán các thông số lắp ghép ($S_{max}, S_{min}, N_{max}, N_{min}, T_S, T_N, T_{NS}$); giải bài toán chuỗi kích thước đường thẳng; phân tích nguyên nhân sai số gia công phát sinh do máy, dụng cụ cắt, đồ gá hoặc biến dạng nhiệt/đàn hồi.
  • Kỹ năng thực hành (Practical competencies): Thực hiện quy trình 6 bước kiểm tra chi tiết bằng calip trục và calip hàm; thao tác đo kích thước ngoài, kích thước trong, độ sâu bằng thước cặp cơ khí, thước cặp đồng hồ và điện tử; phân loại sản phẩm gia công đạt yêu cầu hoặc phế phẩm dựa trên số liệu đo kiểm thực tế.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp lý thuyết kỹ thuật cơ sở với hướng dẫn thực hành nghề nghiệp. Cấu trúc mỗi bài học bắt đầu từ việc trình bày cơ sở toán học - kỹ thuật, phân tích sơ đồ phân bố miền dung sai, sau đó chuyển hóa thành các bảng tra cứu tiêu chuẩn và bài tập tính toán.

Hệ thống bài tập tính toán được thiết kế bám sát yêu cầu kỹ thuật thực tế:

  • Bài toán lắp ghép: Yêu cầu tính toán sai lệch giới hạn và xác định loại mối ghép (lắp lỏng, lắp chặt, lắp trung gian) từ ký hiệu dung sai cho trước.
  • Bài toán chuỗi kích thước: Hướng dẫn giải chi tiết qua ví dụ cụ thể. Điển hình như bài toán chi tiết với khâu khép kín $A_4$ và các khâu thành phần $A_1 = 70^{-0{,}3}\text{ mm}$, $A_2 = 30^{-0{,}15}\text{ mm}$, $A_3 = 10^{+0{,}1}\text{ mm}$; từ đó tính toán kích thước danh nghĩa $A_4 = 70 - 30 - 10 = 30\text{ mm}$, sai lệch trên $ES = 0 - (-0{,}15 + 0) = +0{,}15\text{ mm}$, sai lệch dưới $EI = -0{,}3 - (0 + 0{,}1) = -0{,}4\text{ mm}$, và dung sai $T = 0{,}15 - (-0{,}4) = 0{,}55\text{ mm}$ (cho kết quả $A_4 = 30^{+0{,}15}_{-0{,}4}\text{ mm}$).
[A1 = 70 (-0.3)]
    => A4 = 30 (+0.15 / -0.4), Dung sai T = 0.55 mm

Hoạt động thực hành được chuẩn hóa thành các quy trình thao tác và biểu mẫu theo dõi:

  • Quy trình kiểm tra bằng calip gồm 6 bước:
    1. Kiểm tra và vệ sinh chi tiết;
    2. Vệ sinh đầu đo calip;
    3. Cố định calip hoặc chi tiết;
    4. Kiểm tra đầu đo thứ nhất;
    5. Kiểm tra đầu đo thứ hai;
    6. Phân loại chi tiết (đạt / không đạt).
  • Biểu mẫu thực hành: Cung cấp Bảng kết quả thực hành kiểm tra mẫu bằng calip theo dõi qua 3 lần đo lặp lại để đánh giá độ tin cậy và phân loại mẫu thử.
  • Thực hành đo bằng thước cặp: Hướng dẫn tư thế đo, vị trí tiếp xúc của mỏ đo trên máy tiện, cách đọc vạch chia du xích và biện pháp bảo quản chống biến dạng, chống gỉ sét.

Phương pháp đánh giá kết hợp kiểm tra lý thuyết (trả lời hệ thống câu hỏi cuối chương về khái niệm, sơ đồ dung sai, phương pháp chọn kiểu lắp) với kiểm tra kỹ năng thực hành (thao tác đo, tính chính xác của số đọc kích thước và khả năng nhận định sai số). Đối với tự học, sinh viên cần thực hiện tính toán độc lập các bài tập giải chuỗi kích thước, tra cứu thành thạo các bảng dung sai tiêu chuẩn (TCVN 1482-85, TCVN 4216-86, TCVN 2324-78) và thực hành đo kiểm trên các mẫu chi tiết tại xưởng.

Điểm nổi bật và cập nhật

  • Kế thừa nguồn tài liệu chuyên ngành: Giáo trình tổng hợp và chọn lọc kiến thức kỹ thuật từ tài liệu chẩn đoán, sửa chữa của các hãng sản xuất ô tô như Toyota, Hyundai, Honda; kết hợp với nội dung giáo trình ngành Động lực của Trường Đại học Sư phạm Kỹ thuật TP.HCM và tài liệu thuộc Dự án giáo dục kỹ thuật và dạy nghề.
  • Hệ thống hóa theo Tiêu chuẩn Việt Nam (TCVN): Toàn bộ quy định về dung sai kích thước, cấp chính xác chế tạo (20 cấp IT), miền dung sai trục và lỗ, dung sai ổ lăn (TCVN 1482-85), then bằng và then bán nguyệt (TCVN 4216/4218-86), then hoa răng chữ nhật (TCVN 2324-78) và 14 cấp độ nhám bề mặt đều được chuẩn hóa theo hệ thống TCVN hiện hành.
  • Tính tương thích cao với thiết bị xưởng: Nội dung các bài thực hành đo kiểm trong Chương 3 được biên soạn trực tiếp dựa trên danh mục dụng cụ đo (thước cặp các dải đo, calip nút, calip hàm, panme, đồng hồ so) sẵn có tại Khoa Cơ khí – Xây dựng, Trường Cao đẳng Đồng Tháp.
  • Định hướng ứng dụng chuyên sâu cho nghề ô tô: Thay vì giảng dạy lý thuyết cơ khí chung, tài liệu tập trung trực tiếp vào các kết cấu lắp ghép đặc trưng của ô tô như cụm ổ lăn trục quay/thân quay, mối ghép then truyền mômen trên bánh răng/bánh đai, mối ghép then hoa và kỹ thuật kiểm tra xilanh, piston, trục trong quá trình đại tu động cơ.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu học tập bắt buộc cho sinh viên theo học nghề Công nghệ Ô tô trình độ Cao đẳng tại các trường cao đẳng nghề và cao đẳng kỹ thuật.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn học Vẽ kỹ thuật / Cơ sở kỹ thuật (mã mô đun CMH 12) nhằm nắm vững phương pháp biểu diễn hình chiếu, quy ước ghi kích thước và các tiêu chuẩn bản vẽ cơ khí cơ bản trước khi học mô đun CMH 11.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chuẩn để thiết kế đề cương bài giảng lý thuyết, xây dựng phiếu hướng dẫn thực hành xưởng và lập tiêu chí đánh giá kỹ năng đo kiểm chi tiết cơ khí ô tô.
  • Tự học và tham khảo kỹ thuật: Tài liệu tham khảo hữu ích cho học viên các ngành Cơ khí chế tạo, Động lực, cũng như kỹ thuật viên, thợ sửa chữa tại các trạm bảo dưỡng ô tô cần tra cứu bảng dung sai mối ghép tiêu chuẩn, phương pháp giải chuỗi kích thước và kỹ thuật đo lường chính xác.

Câu hỏi thường gặp

           CÂU HỎI THƯỜNG GẶP VỀ GIÁO TRÌNH (CMH 11)

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề Công nghệ Ô tô, đồng thời phù hợp làm tài liệu tham khảo cho học viên ngành cơ khí động lực và kỹ thuật viên bảo dưỡng ô tô.

2. Cần kiến thức nền nào để học?
Người học cần hoàn thành mô đun CMH 12, nắm vững kiến thức vẽ kỹ thuật cơ khí, quy ước hình biểu diễn và kiến thức toán học cơ bản để thực hiện các phép tính sai lệch giới hạn và chuỗi kích thước.

3. Điểm khác biệt với giáo trình khác?
Giáo trình tinh gọn trong 3 bài học trọng tâm, lược bỏ phần lý thuyết chế tạo máy thuần túy để tập trung vào các mối ghép tiêu chuẩn của ô tô (ổ lăn, then, then hoa) và tích hợp các dữ liệu chẩn đoán từ các hãng xe Toyota, Hyundai, Honda.

4. Làm sao để tự học hiệu quả?
Người học cần kết hợp đọc lý thuyết với việc tự giải các bài toán chuỗi kích thước, rèn luyện kỹ năng tra bảng miền dung sai tiêu chuẩn và đối chiếu với các thông số đo thực tế trên chi tiết máy tại phòng thực hành.

5. Có tài liệu bổ trợ nào kèm theo?
Giáo trình cung cấp đầy đủ hệ thống bảng số liệu kỹ thuật bổ trợ bao gồm: Bảng 2 và 3 (trị số nhám $Ra, Rz$), Bảng 4 (nhám bề mặt và cấp chính xác), Bảng 6 (chọn sơ bộ lắp ghép ổ lăn), Bảng 8 (dung sai then bằng), Bảng 9 và 10 (miền dung sai then hoa răng chữ nhật TCVN 2324-78) và biểu mẫu bảng kết quả kiểm tra calip.

Kết luận

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật của ThS. Đỗ Thế Nghiệp cung cấp hệ thống kiến thức cơ sở và kỹ năng thực hành hoàn chỉnh về dung sai, sai lệch hình học, mối ghép tiêu chuẩn và kỹ thuật đo lường theo Tiêu chuẩn Việt Nam.

Lộ trình học tập đề xuất cho người học bao gồm:

  1. Hoàn thành mô đun tiên quyết CMH 12;
  2. Tiếp thu trọn vẹn 3 chương của mô đun CMH 11 (từ bản chất dung sai lắp ghép đến kỹ năng đo kiểm xưởng);
  3. Ứng dụng các kiến thức và kỹ năng đo kiểm này vào các mô đun chuyên môn nghề tiếp theo gồm CMĐ 20, CMĐ 21 và CMĐ 22 trong chương trình đào tạo Công nghệ Ô tô.

Nguồn tư liệu tham khảo bổ trợ trọng tâm bao gồm hệ thống tiêu chuẩn quốc gia TCVN (TCVN 1482-85, TCVN 4216-86, TCVN 2324-78), giáo trình chuyên ngành Động lực của Trường ĐH Sư phạm Kỹ thuật TP.HCM và tài liệu hướng dẫn kỹ thuật của các hãng ô tô.
