Tổng quan về giáo trình

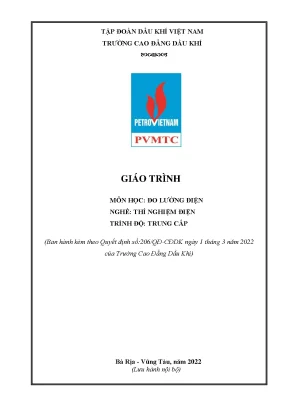

Giáo trình Đo lường điện (mã mô đun: ELEI53115) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Trung cấp và Cao đẳng nghề Thí nghiệm điện, Điện công nghiệp tại Trường Cao đẳng Dầu khí. Tài liệu được ban hành chính thức theo Quyết định số 206/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí, do nhóm tác giả gồm Lê Thị Thu Hường (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh biên soạn.
Trong cấu trúc chương trình khung, mô đun Đo lường điện có thời lượng 75 giờ (tương đương 3 tín chỉ), bao gồm 14 giờ lý thuyết, 58 giờ thực hành/thí nghiệm/thảo luận và 3 giờ kiểm tra. Môn học được bố trí giảng dạy sau các môn học cơ sở như An toàn điện (ELET5201), Điện kỹ thuật cơ bản (ELET5308), Khí cụ điện (ELET52116), Thực tập điện cơ bản (ELEO53149), đồng thời đóng vai trò cung cấp kiến thức, kỹ năng nền tảng cho các môn học chuyên ngành tiếp theo như Bảo vệ rơ le (ELET5316), Trang bị điện 1 (ELET55157), Thí nghiệm khí cụ điện (ELET55141) và Thí nghiệm máy cắt điện (ELET54143).
Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học:
- Kiến thức: Trình bày cấu tạo, nguyên lý hoạt động của các cơ cấu chỉ thị và thiết bị đo lường thông dụng; giải thích phương pháp đo các đại lượng điện cơ bản trong mạch điện.
- Kỹ năng: Tính toán mở rộng thang đo, phối hợp mạch đo và thực hiện đo đạc các thông số điện áp, dòng điện, điện trở, điện dung, điện cảm, công suất và điện năng.
- Năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, chính xác trong xử lý số liệu và tuân thủ nghiêm ngặt các quy định về an toàn điện.
Cấu trúc giáo trình gồm 6 bài học được tổ chức theo trình tự logic từ lý thuyết đại cương, nguyên lý cơ cấu chỉ thị thị giác đến kỹ thuật đo từng đại lượng cụ thể với tỷ trọng thời gian thực hành chiếm 77,3% tổng khối lượng học tập.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Nội dung giáo trình được triển khai qua 6 bài học trọng tâm:
- Bài 1: Đại cương về đo lường điện (6 giờ): Cung cấp khái niệm, ý nghĩa đo lường trong hệ thống điều khiển tự động; phân loại đại lượng điện tác động (active: dòng điện, điện áp, công suất) và đại lượng điện thụ động (passive: điện trở, điện dung, điện cảm); sơ đồ hệ thống đo lường gồm cảm biến, mạch đo và khối hiển thị/xử lý; hệ thống chuẩn hóa 4 cấp (chuẩn quốc tế, chuẩn quốc gia, chuẩn khu vực, chuẩn phòng thí nghiệm); lý thuyết sai số (sai số thô, sai số hệ thống $X_h = k \cdot X_m$, sai số ngẫu nhiên) và các chỉ số sai số tuyệt đối $\Delta X$, sai số tương đối $\varepsilon$, sai số quy dẫn $\gamma$, cấp chính xác $k$.
- Bài 2: Sử dụng các cơ cấu chỉ thị trong đo lường (5 giờ): Phân tích cấu tạo, nguyên lý làm việc và phương trình thang đo của 6 loại cơ cấu:
- Cơ cấu từ điện (PMMC): Moment quay $M_q = N \cdot B \cdot S \cdot I$, moment cản $M_c = K_c \cdot \alpha$, phương trình góc lệch tuyến tính $\alpha = K_I \cdot I$, thang đo đều, cấp chính xác $k = 0,05$, công suất tiêu thụ $25 - 200\ \mu\text{W}$.
- Cơ cấu điện từ: Cuộn dây dẹt và cuộn dây tròn, moment quay $M_q = \frac{1}{2} I^2 \frac{dL}{d\alpha}$, góc lệch $\alpha = K_I \cdot I^2$, thang đo phi tuyến, đo được DC và AC.
- Cơ cấu điện động và sắt điện động: Hai cuộn dây tĩnh và động, moment quay $M_q = I_1 I_2 \frac{dM_{12}}{d\alpha}$, đo được DC và AC, ứng dụng làm Watt kế và Volt/Ampe kế chuẩn.
- Cơ cấu cảm ứng: Đĩa nhôm quay trong từ trường cuộn dòng và cuộn áp, moment quay tỷ lệ công suất tải $P$, dùng làm điện năng kế.
- Cơ cấu tĩnh điện: Bản cực di động chữ Z, năng lượng $W_E = \frac{1}{2} C U^2$, đo điện áp từ 10 V đến hàng chục kV.
- Cơ cấu đo điện tử: Khối khuếch đại, phối hợp trở kháng và hiển thị số.
- Bài 3: Đo dòng điện và điện áp (17 giờ): Phương pháp mở rộng thang đo dòng điện DC bằng điện trở Shunt riêng biệt và Shunt vạn năng (Ayrton) với công thức $R_S = \frac{R_m}{n - 1}$ (vật liệu Manganin có hệ số nhiệt trở $\alpha = (1 - 3) \cdot 10^{-5}\ \Omega/^\circ\text{C}$); đo dòng điện AC qua mạch chỉnh lưu nửa chu kỳ ($I_{cltb} \approx 0,318 I_{max}$), toàn chu kỳ 4 diode ($I_{cltb} \approx 0,636 I_{max}$), chỉnh lưu 2 diode kết hợp 2 điện trở và cặp nhiệt ngẫu; mở rộng thang đo điện áp DC bằng điện trở phụ $R_p = (n - 1) R_m$; mạch đo điện áp AC chỉnh lưu; phương pháp biến trở (Potentiometer) so sánh áp chuẩn qua điện kế chỉ không $G$; nguyên lý Volt kế/Ampe kế điện tử ($Z_{in} \ge 1\text{ M}\Omega$).
- Bài 4: Đo điện trở (26 giờ): Đo gián tiếp bằng Volt kế và Ampe kế (mắc trước/mắc sau); mạch đo Ohm kế; đo điện trở bằng cầu Wheatstone cân bằng và không cân bằng; ứng dụng MegOhm kế đo điện trở cách điện; phương pháp đo điện trở đất trực tiếp và gián tiếp.
- Bài 5: Đo điện dung và điện cảm (11 giờ): Phương pháp đo điện dung $C_x$ của tụ điện; đo kiểm tra độ rỉ của tụ điện phân cực và không phân cực bằng Ampe kế/Volt kế; phương pháp đo điện cảm $L_x$ và xác định điện trở tổn hao của cuộn dây.
- Bài 6: Đo công suất và điện năng (10 giờ): Đo công suất một chiều và xoay chiều 1 pha (cuộn áp mắc trước/sau cuộn dòng); đo công suất hệ thống 3 pha 3 dây và 3 pha 4 dây đối xứng/bất đối xứng bằng phương pháp 1 Watt kế, 2 Watt kế, 3 Watt kế và Watt kế 2,5 phần tử; đo công suất phản kháng bằng VAR kế; đo hệ số công suất $\cos\varphi$ bằng phương pháp gián tiếp và $\cos\varphi$ kế điện động; đo điện năng bằng điện năng kế cảm ứng 1 pha và 3 pha.
Kiến thức nền tảng được xây dựng
Giáo trình thiết lập hệ thống lý thuyết kỹ thuật chuẩn xác:
- Lý thuyết sai số và chuẩn hóa: Khung toán học xác định sai số hệ thống, sai số ngẫu nhiên theo lý thuyết xác suất thống kê; quy tắc làm tròn số và biểu diễn kết quả đo chuẩn tắc; thang đo cấp chính xác tiêu chuẩn ($k \in {0,02; 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2,5; 4; 5}$).
- Nguyên lý chuyển đổi năng lượng điện - cơ: Phân tích trạng thái cân bằng tĩnh của cơ cấu chỉ thị kim thông qua sự cân bằng giữa moment quay điện từ ($M_q$) và moment cản lò xo xoắn ($M_c = K_c \alpha$).
- Nguyên lý phối hợp trở kháng và mạch đo: Phân tích ảnh hưởng của nội trở thiết bị đo đến mạch khảo sát ($R_A$ của Ampe kế, $R_V$ của Volt kế) nhằm tối thiểu hóa sai số tải.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Tính toán thiết kế điện trở shunt $R_S$, điện trở phụ $R_p$; chuyển đổi thang đo phù hợp với đại lượng cần đo; kết nối mạch đo công suất 1 pha, 3 pha và công tơ điện năng đúng cực tính.
- Kỹ năng phân tích (Analytical skills): Nhận diện và loại trừ sai số thô; đánh giá độ tin cậy của phép đo thông qua sai số quy dẫn lớn nhất $\gamma_{max}$; tính toán hệ số hình dạng sóng $k_H = 1,11$ cho tín hiệu sin khi sử dụng mạch chỉnh lưu.
- Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành thành thạo đồng hồ vạn năng (VOM), MegOhm kế, cầu đo Wheatstone, máy đo điện trở đất và thiết bị đo kiểm tra độ rỉ linh kiện điện tử trong môi trường thí nghiệm điện công nghiệp.
Phương pháp giảng dạy và học tập
| Thành phần | Đặc điểm triển khai theo giáo trình |
|---|---|
| Phương pháp sư phạm | Kết hợp diễn giảng lý thuyết, phương pháp vấn đáp và dạy học theo vấn đề (problem-based learning); tổ chức thảo luận nhóm xử lý các tình huống tính toán sai số và thiết kế mạch đo. |
| Phân bổ thời lượng | Tổng số 75 giờ: Lý thuyết chiếm 14 giờ (18,7%), Thực hành và bài tập tình huống chiếm 58 giờ (77,3%), Kiểm tra đánh giá chiếm 3 giờ (4,0%). |
| Tổ chức thực hành | Chia ca thực hành tại phòng Thí nghiệm điện và xưởng Trang bị điện; tuân thủ quy trình kiểm tra an toàn, sử dụng thẻ cảnh báo an toàn LOTO (Lockout/Tagout). |
| Bài tập và Case studies | Bài tập tính toán giá trị điện trở Shunt vạn năng (Ayrton), tính toán mở rộng tầm đo Volt kế, phân tích sai số khi nội trở Ampe kế $R_{A1} = 50\ \Omega$ và $R_{A2} = 10\ \Omega$ mắc vào tải $R_{tai} = 100\ \Omega$. |
| Đánh giá thường xuyên | 01 bài kiểm tra vấn đáp hoặc viết dưới 30 phút do giảng viên thực hiện ngẫu nhiên trong quá trình học. |
| Đánh giá định kỳ | 03 bài kiểm tra: • Bài 1 (Lý thuyết Bài 1-2, thời gian 45-60 phút) • Bài 2 (Thực hành Bài 3-4-5, thời gian 45-60 phút) • Bài 3 (Thực hành Bài 6, thời gian 45-60 phút). |
| Thi kết thúc mô đun | Hình thức tích hợp giữa lý thuyết trắc nghiệm và thực hành kỹ năng thao tác mạch đo (thời gian từ 60 đến 90 phút). |
| Hướng dẫn tự học | Nghiên cứu giáo trình trước giờ lên lớp, hoàn thành các câu hỏi củng cố trắc nghiệm sau mỗi bài học, rèn luyện kỹ năng đọc vạch chia thang đo và xử lý số liệu đo. |
Điểm nổi bật và cập nhật
- Cấu trúc bám sát tiêu chuẩn đào tạo kỹ thuật dầu khí: Giáo trình biên soạn theo định hướng ứng dụng thực tế cho nghề Thí nghiệm điện và Điện công nghiệp tại Trường Cao đẳng Dầu khí, tập trung vào các thiết bị đo lường được sử dụng trong nhà máy điện, trạm biến áp và hệ thống điều khiển tự động.
- Phân tích chi tiết các giải pháp mạch đo tương tự và chỉnh lưu: Cung cấp đầy đủ sơ đồ nguyên lý của các cấu hình chỉnh lưu dùng trong đo lường điện AC: chỉnh lưu nửa chu kỳ, toàn chu kỳ cầu 4 diode, và sơ đồ kết hợp 2 diode cùng 2 điện trở nhằm giảm thiểu sai số do nhiệt độ tác động lên linh kiện bán dẫn.
- Tích hợp phương pháp so sánh chuẩn điện áp: Phân tích sâu phương pháp đo điện áp bằng biến trở (Potentiometer) kết hợp điện kế chỉ không $G$, ứng dụng trong việc định chuẩn (calibration) cho Ampe kế và Volt kế một chiều/xoay chiều theo 4 cấp chuẩn đo lường.
- Đối chiếu kỹ thuật đo tương tự và đo điện tử: Giáo trình so sánh các đặc tính giữa thiết bị đo cơ thị giác và thiết bị đo điện tử số (DMM), làm rõ sự ổn định của tổng trở vào ($Z_{in} \ge 1\text{ M}\Omega$), vai trò của mạch khuếch đại tín hiệu và nguyên tắc nối điểm mass an toàn khi thao tác đo đạc.
Đối tượng sử dụng giáo trình
- Học viên và sinh viên: Học viên trình độ Trung cấp, sinh viên trình độ Cao đẳng các ngành Thí nghiệm điện, Điện công nghiệp, Tự động hóa công nghiệp và Kỹ thuật điều khiển.
- Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở: An toàn điện (ELET5201), Điện kỹ thuật cơ bản (ELET5308), Khí cụ điện (ELET52116) và Thực tập điện cơ bản (ELEO53149).
- Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu chuẩn để thiết kế giáo án lý thuyết, giáo án tích hợp, xây dựng phiếu hướng dẫn thực hành và ngân hàng đề thi kết thúc mô đun.
- Kỹ thuật viên hiện trường: Dùng làm tài liệu tra cứu quy trình đo kiểm trở kháng cách điện máy biến áp, đo điện trở nối đất an toàn và phương pháp tính toán kiểm tra sai số định kỳ của thiết bị đo lường trong sản xuất công nghiệp.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn phục vụ giảng viên và học viên, sinh viên theo học nghề Thí nghiệm điện, Điện công nghiệp ở bậc Trung cấp và Cao đẳng, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên vận hành điện tại các cơ sở công nghiệp.
2. Cần kiến thức nền nào để học môn này?
Người học cần nắm vững kiến thức về an toàn điện, lý thuyết mạch điện cơ bản (định luật Ohm, định luật Kirchhoff, giải tích mạch AC/DC), nguyên lý vật lý về trường điện từ và kỹ năng cơ bản về khí cụ điện.
3. Điểm khác biệt của giáo trình so với các tài liệu đo lường thuần lý thuyết?
Tài liệu tập trung cao độ vào kỹ năng thực hành nghề với thời lượng thực hành chiếm 58/75 giờ (77,3%), đi sâu vào chi tiết cấu tạo cơ học, sơ đồ đấu nối mạch đo thực tế (Shunt Ayrton, MegOhm kế, cầu đo, mạch đo công suất 3 pha) và quy trình định chuẩn thiết bị thay vì nặng về chứng minh toán học phức tạp.
4. Làm sao để tự học và nắm vững kiến thức môn học?
Người học cần kết hợp đọc hiểu lý thuyết về phương trình cân bằng moment ($M_q = M_c$) của từng cơ cấu chỉ thị, tự giải các dạng bài tập thiết kế mạch phân dòng/phân áp, trả lời toàn bộ hệ thống câu hỏi củng cố trắc nghiệm ở cuối mỗi bài và tuân thủ các bước thao tác đo kiểm an toàn tại xưởng thực hành.
5. Có tài liệu bổ trợ nào được trích dẫn kèm theo?
Giáo trình sử dụng hai tài liệu tham khảo chính thức gồm:
- Đo lường điện và cảm biến đo lường (Nguyễn Văn Hòa, Bùi Đăng Thành, Hoàng Sỹ Hồng, Nhà xuất bản Giáo dục, 2005).
- Đo lường điện (Nguyễn Hữu Nghĩa, Lưu hành nội bộ Trường Cao đẳng Dầu khí).
Kết luận
Giáo trình Đo lường điện của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về lý thuyết sai số, cấu tạo các cơ cấu chỉ thị kim, nguyên lý đo lường các thông số mạch điện DC/AC và phương pháp đo công suất, điện năng công nghiệp. Với tỷ trọng thực hành chiếm đa số (58/75 giờ), giáo trình định hình rõ lộ trình phát triển năng lực chuyên môn từ tiếp thu nguyên lý cơ bản đến thành thạo thao tác đo kiểm thực tế trên thiết bị chuyên dụng. Đây là học liệu nền tảng phục vụ trực tiếp cho quá trình học tập các mô đun chuyên sâu về thí nghiệm khí cụ điện, máy cắt và trạm biến áp trong chương trình đào tạo kỹ thuật điện.
