TỔNG QUAN VỀ GIÁO TRÌNH VÀ HỌC LIỆU MÔ ĐUN: ĐO LƯỜNG ĐIỆN LẠNH (MĐ16)

Tổng quan về giáo trình (250-300 từ)

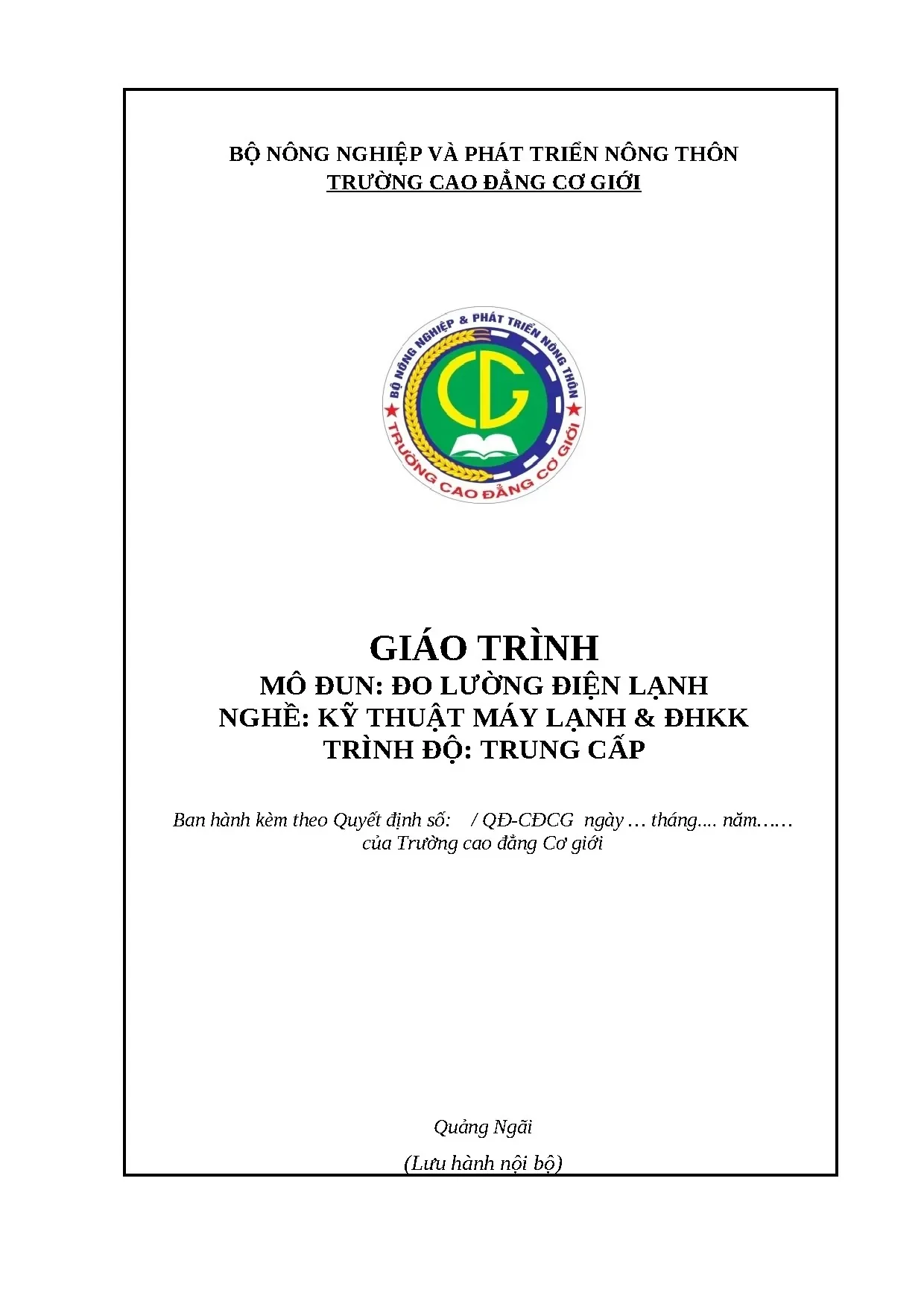

Giáo trình Đo lường điện lạnh (Mã mô đun: MĐ16) là học liệu chuyên môn trong chương trình đào tạo nghề Kỹ thuật máy lạnh và Điều hòa không khí trình độ Trung cấp, ban hành theo Quyết định của Hiệu trưởng Trường Cao đẳng Cơ giới (Bộ Nông nghiệp và Phát triển Nông thôn). Mô đun có thời lượng 45 giờ (gồm 17 giờ lý thuyết, 26 giờ thực hành và 2 giờ kiểm tra), tương đương 2 tín chỉ trong tổng số 73 tín chỉ của toàn khóa học.

Trong tiến trình đào tạo, mô đun được bố trí sau các học phần kỹ thuật cơ sở (như Vẽ kỹ thuật, Cơ sở kỹ thuật điện, Cơ sở kỹ thuật nhiệt - lạnh) và đóng vai trò chuẩn bị kiến thức, kỹ năng tiền đề cho các mô đun chuyên môn thực hành chuyên sâu như Lạnh cơ bản (MĐ17), Hệ thống máy lạnh dân dụng (MĐ18), Hệ thống điều hòa không khí cục bộ (MĐ19) và Sửa chữa board mạch (MĐ23).

Mục tiêu học tập của giáo trình được thiết kế theo hệ thống chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày các khái niệm cơ bản, phương pháp, cấu tạo và nguyên lý hoạt động của các dụng cụ đo lường điện, nhiệt độ, áp suất, chân không, lưu lượng và độ ẩm; nắm vững phương pháp tính toán, phân loại sai số và xử lý kết quả đo.
  • Về kỹ năng (A2, B1, B2): Lựa chọn đúng thang đo, cấp chính xác; vận hành thành thạo thiết bị đo chuyên dụng; thu thập, ghi chép và đánh giá chính xác các thông số kỹ thuật của hệ thống lạnh.
  • Về năng lực tự chủ và trách nhiệm (C1, C2, C3): Rèn luyện tính cẩn thận, phương pháp làm việc khoa học, ngăn nắp và thực hiện đầy đủ các quy định an toàn cho người và thiết bị.

Cấu trúc giáo trình gồm 6 bài học, tiếp cận theo logic từ bản chất đo lường học đại cương đến từng nhóm đại lượng vật lý đặc thù trong ngành lạnh, tạo nền tảng kỹ thuật trực tiếp cho công tác lắp đặt, vận hành, bảo dưỡng và chẩn đoán sự cố.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học chính:

  1. Bài 1: Những khái niệm cơ bản về đo lường (3 giờ: 1 LT - 2 TH): Định nghĩa phép đo ($A = X / X_0$), phân loại phép đo (trực tiếp: đọc trực tiếp, chỉ không, trùng hợp, thay thế, cầu sai; gián tiếp; tổng hợp). Phân tích cấu trúc đồng hồ đo (bộ phận nhạy cảm/sơ cấp, bộ phận chỉ thị/thứ cấp, bộ phận trung gian) và các tham số kỹ thuật (sai số tuyệt đối $\delta = A_đ - A_t$, sai số cho phép, sai số cơ bản, sai số phụ, biến sai $|A_{đm} - A_{nd}|_{max}$, độ nhạy $S = \Delta X / \Delta A$, hạn không nhạy). Phân loại sai số theo nguồn gốc: sai số chủ quan, sai số hệ thống (công cụ, phương pháp, cách sử dụng) và sai số ngẫu nhiên.
  2. Bài 2: Đo lường điện (10 giờ: 3 LT - 6 TH - 1 KT): Cấu tạo, nguyên lý và đặc tính của 4 cơ cấu chỉ thị cơ điện: từ điện (chỉ đo DC, thang đo đều, $M_q = B \cdot I \cdot S \cdot W$), điện từ (đo AC/DC, thang đo không đều, $M_q = \frac{1}{2} I^2 \frac{dL}{d\alpha}$), điện động (đo AC/DC, công suất $M_q = \frac{1}{D} \frac{dM_{12}}{d\alpha} I_1 I_2 \cos\psi$) và cảm ứng (chỉ đo AC, dùng trong công tơ điện). Phương pháp đo và mở rộng thang đo dòng điện (điện trở Shunt $R_s$, biến dòng BI), điện áp (điện trở phụ $R_p = R_0(K_u - 1)$, biến điện áp BU, phương pháp bù điện áp Zero). Đo công suất 1 pha ($P = U I \cos\varphi$), 3 pha và năng lượng điện ($W = P \cdot t$); quy trình hiệu chỉnh công tơ điện (chống tự quay, điều chỉnh góc pha $\theta = \pi/2$, tính hằng số công tơ $C_p = \frac{3600 \cdot N}{P \cdot t}$). Hướng dẫn vận hành đồng hồ vạn năng VOM và Ampe kẹp (Kyoritsu 2413F, 2009A) để đo dòng, áp, điện trở, kiểm tra thông mạch, thử nghiệm tụ gốm, tụ hóa, diode và transistor.
  3. Bài 3: Đo nhiệt độ (10 giờ: 4 LT - 6 TH): Khái niệm nhiệt độ dựa trên thuyết động học phân tử ($E = \frac{3}{2} k T$) và chu trình Carnot. Quy đổi các thang nhiệt độ: Kelvin ($K$), Celsius ($^\circ\text{C}$), Fahrenheit ($^\circ\text{F}$). Cấu tạo, nguyên lý nhiệt kế giãn nở chất rắn ($L_t = L_0 [1 + \alpha(t - t_0)]$), nhiệt kế giãn nở chất lỏng, nhiệt kế kiểu áp kế (dùng chất lỏng, khí trơ, hơi bão hòa). Nguyên lý cặp nhiệt điện (hiệu ứng Seebeck), cấu tạo dây cực chuẩn (Bạch kim), vỏ bảo vệ và các mạch bù nhiệt độ đầu lạnh (dùng buồng chuẩn $0^\circ\text{C}$, mạch cầu không cân bằng KT-08, KT-54), các kiểu đấu nối cặp nhiệt (nối tiếp thuận, nối tiếp nghịch, song song). Khái quát về nhiệt kế điện trở (độ chính xác đến $0{,}02^\circ\text{C}$) và hỏa kế bức xạ.
  4. Bài 4: Đo áp suất và chân không (10 giờ: 4 LT - 6 TH): Khái niệm, đơn vị đo áp suất, nguyên lý và cấu tạo các loại áp kế, chân không kế, áp kế màng, ống Bourdon sử dụng trong kiểm tra môi chất lạnh.
  5. Bài 5: Đo lưu lượng (3 giờ: 1 LT - 2 TH): Nguyên lý đo lưu lượng môi chất và lưu lượng gió trong hệ thống điều hòa không khí.
  6. Bài 6: Đo độ ẩm (9 giờ: 4 LT - 4 TH - 1 KT): Các đại lượng đặc trưng cho độ ẩm không khí, phương pháp và dụng cụ đo độ ẩm phục vụ kiểm tra thông số môi trường lạnh.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết đo lường học ứng dụng bao gồm:

  • Lý thuyết chuyển đổi năng lượng: Mô tả tương tác giữa năng lượng điện từ trường, cảm ứng điện từ và mô men quay trong các cơ cấu đo cơ điện.
  • Lý thuyết nhiệt động học: Thiết lập mối liên hệ giữa nhiệt độ, áp suất, độ giãn nở thể tích chất lỏng/chất khí và sức điện động tiếp xúc nhiệt điện.
  • Lý thuyết sai số: Cung cấp phương pháp nhận diện, phân loại sai số hệ thống, sai số ngẫu nhiên và kỹ thuật tính toán hiệu chỉnh kết quả đo kỹ thuật.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các bước đo kiểm dòng điện AC/DC, điện áp, công suất, điện trở cách điện, nhiệt độ môi chất và thông số áp suất hệ thống lạnh; lắp đặt mạch biến dòng, biến áp đo lường và mạch bù nhiệt đầu lạnh.
  • Kỹ năng phân tích (Analytical skills): Xử lý số liệu đo thực tế, tính toán hệ số mở rộng thang đo ($K_I, K_u$), so sánh số đo để phát hiện lỗi linh kiện (tụ khô, chập mạch, rò điện vỏ máy, sai lệch pha công tơ).
  • Năng lực nghề nghiệp (Practical competencies): Đảm bảo an toàn điện - cơ trong quá trình tiếp xúc với thiết bị mang điện và hệ thống áp lực cao; tổ chức nơi làm việc thực hành chuẩn hóa theo tiêu chí C1, C3.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm

Chương trình áp dụng phương pháp dạy học tích cực kết hợp giữa giảng dạy lý thuyết chuyên môn và rèn luyện kỹ năng thực hành tại xưởng:

  • Đối với giảng viên: Áp dụng phương pháp diễn giảng ngắn gọn, trình chiếu sơ đồ/mô hình, dạy học nêu vấn đề. Trong các buổi thực hành, giáo viên đóng vai trò phân chia nhóm nhỏ, thực hiện thao tác mẫu chuẩn xác, giám sát và trực tiếp sửa sai tại chỗ cho học sinh.
  • Đối với người học: Thực hiện học tập kết hợp cá nhân và nhóm nhỏ (2-3 người). Tự phân công nghiên cứu tài liệu, thực hiện phép đo, thảo luận kết quả và viết báo cáo kỹ thuật.

Phân bổ thời lượng và thực hành

Tổng thời lượng 45 giờ được cơ cấu chú trọng rèn luyện tay nghề:

  • Lý thuyết: 17 giờ (chiếm 37,8%).
  • Thực hành/Bài tập: 26 giờ (chiếm 57,8%).
  • Kiểm tra: 2 giờ (chiếm 4,4%).

Học sinh thực hành trực tiếp trên các mô hình thiết bị đo lường, bộ dụng cụ nghề điện - điện lạnh, ampe kẹp chuyên dụng và hệ thống mô phỏng truyền động điều khiển.

Quy định kiểm tra và đánh giá

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo Trung cấp hệ chính quy (Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội):

  • Điểm quá trình (Trọng số 40%):
    • 1 cột kiểm tra thường xuyên (hệ số 1, kiểm tra viết/vấn đáp sau 10 giờ học, đánh giá chuẩn A1, C1).
    • 2 cột kiểm tra định kỳ (hệ số 2, kiểm tra viết và thực hành sau 15 giờ học, đánh giá chuẩn A2, B1, B2, C1, C2).
  • Điểm thi kết thúc mô đun (Trọng số 60%): Đánh giá tổng hợp qua hình thức vấn đáp và thực hành trên mô hình (sau 45 giờ, đánh giá toàn diện chuẩn A1, A2, B1, B2, C1, C2, C3).
  • Thang điểm: Chấm theo thang điểm 10, làm tròn đến một chữ số thập phân.
  • Điều kiện dự thi: Người học phải tham dự tối thiểu 70% số giờ học tích hợp; vắng trên 30% thời lượng bắt buộc phải học lại mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật và thực tiễn chuyên ngành:

  • Tính định hướng chuyên biệt cho ngành lạnh: Không dàn trải như các giáo trình đo lường điện nói chung, tài liệu tập trung giải quyết các bài toán đo kiểm trực tiếp trên thiết bị điện lạnh dân dụng và công nghiệp (kiểm tra dòng khởi động máy nén, kiểm tra rò điện vỏ tủ lạnh, đo thông mạch cuộn dây máy biến áp, xác định độ phóng nạp của tụ điện gốm và tụ hóa).
  • Tích hợp thiết bị đo chuyên dụng thực tế: Giáo trình cập nhật nguyên lý và hướng dẫn thao tác trên các dòng máy đo phổ biến trong công nghiệp như Ampe kẹp Kyoritsu (mã hiệu 2413F, 2009A), đồng hồ vạn năng VOM trở kháng $20\text{ k}\Omega/\text{V}$, đồng hồ đo áp suất kết hợp chân không kế và các bộ cảm biến nhiệt độ công nghiệp (cặp nhiệt điện gắn ống sứ chịu nhiệt từ $100^\circ\text{C}$ đến $1500^\circ\text{C}$, mạch cầu bù KT-08, KT-54).
  • Chuẩn hóa đơn vị đo lường quốc tế: Hệ thống bảng chuyển đổi đơn vị và thang đo (Kelvin, Celsius, Fahrenheit; đơn vị công suất tác dụng $W$, công suất phản kháng $VAr$, công suất toàn phần $VA$) được biên soạn cụ thể, tạo sự thống nhất trong tính toán kỹ thuật.
  • Kế thừa tư liệu chuyên ngành chính thống: Giáo trình xây dựng trên cơ sở tham khảo các công trình khoa học chuyên ngành tiêu biểu tại Việt Nam, bao gồm:
    • Thực Hành Lạnh Cơ Bản (Nguyễn Văn Tài, NXB Giáo dục, 2010).
    • Tủ lạnh, Tủ Đá, Tủ Kem (Nguyễn Đức Lợi, NXB Khoa học và Kỹ thuật, 2001).
    • Đo Lường Tự Động Hóa Hệ Thống Lạnh (Nguyễn Đức Lợi, NXB Khoa học và Kỹ thuật, 2001).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Đối tượng đào tạo chính: Học sinh, sinh viên trình độ Trung cấp chuyên ngành Kỹ thuật máy lạnh và Điều hòa không khí tại các trường cao đẳng, trung cấp kỹ thuật.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học, mô đun cơ sở kỹ thuật theo chương trình khung:
    • MH 08: Cơ sở kỹ thuật điện.
    • MH 09: Cơ sở kỹ thuật nhiệt - lạnh và điều hòa không khí.
    • MH 10: Vật liệu điện lạnh.
    • MH 11: An toàn lao động và vệ sinh công nghiệp.
  • Ứng dụng đối với giảng viên: Tài liệu cung cấp cấu trúc bài giảng tích hợp chuẩn hóa, định mức phân bổ giờ lý thuyết/thực hành, danh mục trang thiết bị dạy học (máy chiếu, tranh vẽ, mô hình thực hành) và ma trận kiểm tra đánh giá theo từng mốc thời gian (10 giờ, 15 giờ, 45 giờ).
  • Mục đích tự học và tra cứu: Kỹ thuật viên vận hành, công nhân sửa chữa tại các xưởng dịch vụ và nhà máy sử dụng làm tài liệu tra cứu quy trình đo kiểm, xác định sai số thiết bị và các bước hiệu chỉnh công cụ đo.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ giảng dạy và học tập cho học sinh, sinh viên trình độ Trung cấp nghề Kỹ thuật máy lạnh và Điều hòa không khí; đồng thời là tài liệu tra cứu kỹ thuật cho cán bộ bảo trì hệ thống cơ điện lạnh.

2. Cần kiến thức nền nào để học?

Người học cần trang bị kiến thức từ các môn học cơ sở trong khung chương trình: Cơ sở kỹ thuật điện (MH08), Cơ sở kỹ thuật nhiệt - lạnh và điều hòa không khí (MH09), Vật liệu điện lạnh (MH10) và An toàn lao động (MH11).

3. Điểm khác biệt của giáo trình so với các tài liệu đo lường đại cương?

Giáo trình tích hợp đồng thời cả đo lường điện và đo lường nhiệt - thủy lực (áp suất, chân không, lưu lượng, độ ẩm), tập trung xử lý các thao tác thực tiễn chuyên ngành như kiểm tra rò điện tủ lạnh, đo tụ điện máy nén và bù nhiệt đầu lạnh trong hệ thống lạnh.

4. Làm sao để tự học hiệu quả mô đun này?

Người học cần nghiên cứu trước tài liệu bài học, ôn tập các công thức tính toán sai số, thang đo, tham gia tối thiểu 70% thời lượng tích hợp trên lớp và hoàn thành các bài tập thực hành theo nhóm 2-3 người trên mô hình xưởng.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Học viên có thể tham khảo các công trình chuyên khảo được dẫn nguồn trong giáo trình: Thực Hành Lạnh Cơ Bản (Nguyễn Văn Tài, 2010), Đo Lường Tự Động Hóa Hệ Thống Lạnh và Tủ lạnh, Tủ Đá, Tủ Kem (Nguyễn Đức Lợi, 2001).

Kết luận (150 từ)

Giáo trình Đo lường điện lạnh (MĐ16) là học liệu chuyên môn cơ sở chuẩn hóa, cung cấp hệ thống kiến thức toàn diện về nguyên lý thiết bị đo và kỹ năng kiểm tra các thông số điện tử - nhiệt lực trong ngành Kỹ thuật máy lạnh và Điều hòa không khí. Mô đun đóng vai trò bản lề trong chương trình đào tạo 73 tín chỉ của Trường Cao đẳng Cơ giới, kết nối các kiến thức kỹ thuật cơ sở với 9 mô đun chuyên sâu tiếp theo của nghề. Việc tiếp thu đầy đủ nội dung lý thuyết và rèn luyện 26 giờ thực hành theo đúng quy chế đào tạo của Bộ Lao động – Thương binh và Xã hội đảm bảo chuẩn đầu ra về năng lực vận hành, kiểm định và an toàn kỹ thuật cho người học trước khi bước vào các kỳ thực tập tốt nghiệp và môi trường sản xuất thực tế.
