Tổng quan về giáo trình

Giáo trình Điều khiển quá trình nâng cao (Mã mô-đun: AUTM64118) là tài liệu giảng dạy chuyên ngành thuộc chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH) trình độ cao đẳng và liên thông từ trung cấp lên cao đẳng, ban hành kèm theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (PVMTC). Giáo trình do ThS. Nguyễn Xuân Thịnh chủ biên cùng các tác giả Nguyễn Thị Lan và Lê Ân Tình biên soạn, phát triển trên cơ sở chương trình đào tạo được triển khai từ năm 2019.

Mô-đun có tổng thời lượng 90 giờ, bao gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận và 04 giờ kiểm tra (tương đương 4 tín chỉ). Về vị trí đào tạo, mô-đun được bố trí giảng dạy sau khi sinh viên đã hoàn thành hai mô-đun tiên quyết là Cơ sở điều khiển quá trình (AUTM53110) và Hệ thống điều khiển phân tán - DCS (AUTM63117).

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Trình bày được chức năng và sự cần thiết của hiệu chuẩn vòng điều khiển; giải thích các phương trình động học và cân bằng năng lượng; mô tả nguyên lý hiệu chuẩn vòng hở, vòng kín, phương pháp trực quan và các cấu trúc sách lược điều khiển nâng cao.
  • Kỹ năng: Thực hiện chính xác các quy trình xác định thông số PID theo phương pháp vòng hở và vòng kín; đọc hiểu, nhận dạng sách lược điều khiển trên bản vẽ P&ID; vận hành thao tác hiệu chỉnh trên giao diện DCS công nghiệp.
  • Năng lực tự chủ và trách nhiệm: Nhận thức rõ tác động của việc tinh chỉnh vòng lặp đến độ an toàn, tính ổn định và chất lượng vận hành nhà máy; tuân thủ quy trình an toàn lao động trong môi trường tự động hóa quá trình.

Cấu trúc giáo trình gồm 04 bài học logic, tiếp cận từ cơ sở lý thuyết nhận dạng đáp ứng, phương pháp tính toán tham số đến các cấu hình điều khiển phức hợp và thực hành trực tiếp trên hệ thống DCS Centum VP của hãng Yokogawa.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bố qua 04 bài học với trình tự phát triển kiến thức từ nền tảng đến ứng dụng:

flowchart TD
    A["Bài 1: Khái niệm về hiệu chuẩn vòng điều khiển"] --> B["Bài 2: Các phương pháp hiệu chuẩn"]
    B --> C["Bài 3: Các sách lược điều khiển nâng cao"]
    C --> D["Bài 4: Hiệu chuẩn vòng điều khiển trên DCS Centum VP"]

  • Bài 1: Các khái niệm về hiệu chuẩn vòng điều khiển (03 giờ lý thuyết) Trình bày lý do tinh chỉnh vòng điều khiển (Loop Tuning) nhằm bảo đảm đáp ứng hệ thống nhanh, không vọt lố quá mức và ổn định tại giá trị đặt ($SV$). Giới thiệu điều kiện mất ổn định tại tần số tới hạn ($Critical\ frequency$) khi độ lệch pha đạt $360^\circ$ và hệ số khuếch đại vòng lặp $\ge 1$. Củng cố nguyên lý làm việc của các chế độ điều khiển $P$, $PI$, $PID$, hiện tượng bão hòa tích phân ($reset\ windup$) và phân loại hai nhóm quá trình: quá trình tự điều chỉnh ($self-regulating\ /\ non-integrating$) và quá trình tích hợp ($integrating\ /\ not\ self-regulating$).

  • Bài 2: Các phương pháp hiệu chuẩn (11 giờ lý thuyết, 01 giờ kiểm tra) Xây dựng hệ thống công thức toán học và quy trình thực nghiệm:

    • Các phương trình cơ bản: Phương trình cân bằng năng lượng ($E_{out} = E_{in} - E_{loss} - E_{stored}$), hằng số thời gian chất lưu ($TC = V / F$), phương trình đáp ứng hoàn chỉnh ($CR = A \cdot [1 - e^{-t/TC}]$), hệ số khuếch đại quá trình ($Process\ Gain\ K$), dải tỉ lệ ($PB = 100% / K$), thời gian tích phân ($T_I$) và vi phân ($T_D$).
    • Hiệu chuẩn vòng hở: Phương pháp hằng số thời gian (Time Constant Method - Bảng 2-1) và phương pháp tốc độ đáp ứng (Reaction Rate Method - Bảng 2-2) dựa trên mô hình bậc nhất có thời gian trễ ($FOLPDT$).
    • Hiệu chuẩn vòng kín: Phương pháp chu kỳ tới hạn Ziegler & Nichols (Ultimate Period Method - Bảng 2-3) thông qua việc xác định $K_U$, $PB_U$, $P_U$ và phương pháp dao động tắt dần của P. Harriot.
    • Hiệu chuẩn trực quan và phân tích lỗi: Đánh giá ma sát tĩnh van điều khiển ($valve\ stiction$) và các nguyên nhân gây mất ổn định rõ ràng ($apparent\ instability$).

  • Bài 3: Các sách lược điều khiển nâng cao (14 giờ lý thuyết, 01 giờ kiểm tra) Phân tích cấu trúc, nguyên lý bù nhiễu và ứng dụng của các sách lược điều khiển:

    • Điều khiển truyền thẳng ($Feedforward\ control$) trên thiết bị gia nhiệt hơi nước.
    • Điều khiển tỉ lệ ($Ratio\ control$) với hai cấu hình trên thiết bị khuấy trộn liên tục và thiết bị gia nhiệt.
    • Điều khiển tầng ($Cascade\ control$) nhằm loại trừ nhiễu phụ trợ nhanh chóng.
    • Các cấu hình kết hợp: Phản hồi kết hợp truyền thẳng, Phản hồi kết hợp tỉ lệ, và Điều khiển tầng kết hợp truyền thẳng minh họa qua sơ đồ P&ID.

  • Bài 4: Hiệu chuẩn vòng điều khiển trên DCS Centum VP (58 giờ thực hành, 02 giờ kiểm tra) Triển khai hai bài thực hành chuyên sâu (LAB 1 và LAB 2):

    • LAB 1: Hiệu chỉnh vòng điều khiển lưu lượng hở theo định luật Ziegler & Nichols, xác định $K_P$, thời gian chết $L_P$, hằng số thời gian $\tau_P$, tính toán $P, I, D$ và tinh chỉnh tối ưu.
    • LAB 2: Hiệu chuẩn vòng điều khiển lưu lượng kín theo Ziegler & Nichols, xác định chu kỳ tới hạn $T_U$, dải tỉ lệ tới hạn $PB_U$, thiết lập tham số bộ điều khiển và thực hiện bài toán điều khiển tỉ lệ lưu lượng.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập khối kiến thức kỹ thuật dựa trên các nguyên lý chuẩn tắc:

  • Định luật bảo toàn và cân bằng năng lượng: Xác định mối quan hệ trao đổi nhiệt và áp suất trong các thiết bị công nghệ như thiết bị trao đổi nhiệt dạng khoang vỏ ($shell-and-tube\ heat\ exchanger$) và bồn điều áp ($surge\ tank$).
  • Mô hình hóa động học quá trình: Xấp xỉ động học quá trình thực tế về dạng hàm truyền bậc nhất có trễ ($FOLPDT - First\ Order\ Lag\ Plus\ Deadtime$), xác định hằng số thời gian tại mốc $63.2%$ của tổng biến thiên và trạng thái xác lập sau $5 \times TC$.
  • Lý thuyết ổn định hệ thống điều khiển kín: Tiêu chuẩn ổn định biên độ và góc lệch pha $360^\circ$ tại tần số tới hạn, quan hệ giữa độ lợi ($K$) và dải tỉ lệ ($PB$).
  • Nguyên lý sách lược điều khiển đa biến: Nguyên lý triệt tiêu sai lệch chủ động của điều khiển truyền thẳng kết hợp khả năng ổn định điểm làm việc của điều khiển phản hồi.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Thao tác trên giao diện vận hành DCS Centum VP; tạo tín hiệu nhiễu bước ($bump\ test$) ở chế độ Manual và Auto; trích xuất dữ liệu đường cong đáp ứng biến quá trình ($PV$) và biến điều khiển ($MV$).
  • Kỹ năng phân tích và tính toán: Xác định chính xác các đại lượng $t_d, TC, R_r, K_U, P_U$ từ đồ thị; áp dụng các bảng quy tắc Ziegler & Nichols và Harriot để tính toán thông số $K_P, PB, T_I, T_D$.
  • Kỹ năng giải quyết vấn đề thực tế: Nhận dạng và khắc phục hiện tượng mất ổn định do sai lệch cài đặt, hiện tượng dao động do ma sát tĩnh của van cơ khí ($stiction$), và đọc hiểu các sơ đồ công nghệ P&ID phức hợp.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng định hướng sư phạm tích hợp lý thuyết gắn liền với thực nghiệm kỹ thuật, phản ánh qua cơ cấu phân bổ 58/90 giờ cho hoạt động thực hành trực tiếp tại phòng máy DCS chuyên dụng.

flowchart LR
    A["Lý thuyết & Thảo luận<br>(28 giờ)"] --> B["Thực hành phòng DCS Centum VP<br>(58 giờ)"]
    B --> C["Đánh giá thường xuyên & Định kỳ<br>(04 giờ)"]

Phương pháp sư phạm và hoạt động học tập

  • Đối với giảng viên: Áp dụng các phương pháp giảng dạy tích cực bao gồm diễn giảng chuyên đề, vấn đáp kỹ thuật và dạy học dựa trên giải quyết vấn đề ($problem-based\ learning$). Giảng viên tổ chức giờ lý thuyết tập trung và phân chia ca thực hành trên hệ thống DCS để bảo đảm sinh viên trực tiếp thao tác trên thiết bị.
  • Đối với người học: Thực hiện quy trình tự học bắt buộc: nghiên cứu bài giảng trước khi đến lớp, tham gia thảo luận nhóm (mỗi nhóm 3-4 sinh viên phụ trách từng nội dung cụ thể trong chủ đề được giao), và tham dự tối thiểu $70%$ số tiết lý thuyết để đủ điều kiện dự thi.
  • Bài tập và Case Studies: Giáo trình tích hợp các bài toán kỹ thuật từ các thiết bị công nghiệp:
    • Tính toán thời gian đáp ứng và cân bằng mức của bồn điều áp (dung tích 1000 gallon, lưu lượng vào 100 gpm).
    • Phân tích đáp ứng nhiệt độ trên thiết bị trao đổi nhiệt khoang vỏ khi lưu lượng ngõ vào thay đổi.
    • Phân tích sơ đồ P&ID của các hệ thống điều khiển lưu lượng, mức bồn chứa và thiết bị phản ứng khuấy trộn liên tục ($CSTR$).

Phương pháp kiểm tra và đánh giá

Quy trình đánh giá kết quả học tập tuân thủ chuẩn đầu ra ($A1-A4, B1-B3, C1-C2$) qua các giai đoạn:

Hình thức đánh giá Số lượng & Thời lượng Nội dung kiểm tra Chuẩn đầu ra đáp ứng
Kiểm tra thường xuyên 02 bài (Vấn đáp hoặc viết $\le 30$ phút) Lý thuyết Bài 1 và Bài 2 $A1, A2, C1$
Kiểm tra định kỳ (Lý thuyết) 02 bài ($45 \div 60$ phút/bài) Tự luận/Trắc nghiệm Bài 1, 2, 3 $A1, A2, A4, C1$
Kiểm tra định kỳ (Thực hành) 02 bài ($60 \div 90$ phút/bài) Vận hành LAB 1 & LAB 2 trên DCS $A3, B1, B2, C1, C2$
Thi kết thúc mô-đun 02 phần: Trắc nghiệm ($45 \div 60$ phút) + Thực hành DCS ($60 \div 90$ phút) Toàn bộ chương trình (Bài 1 - Bài 4) $A1 \div A4, B1 \div B3, C1 \div C2$

Điểm nổi bật và cập nhật

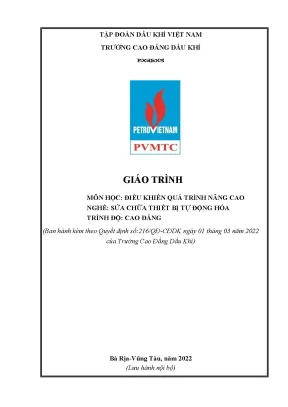

  • Chuẩn hóa chương trình đào tạo kỹ thuật dầu khí: Giáo trình được ban hành chính thức theo Quyết định số 216/QĐ-CĐDK năm 2022, hoàn thiện từ khung chương trình đào tạo chuyên ngành Tự động hóa quá trình được Trường Cao đẳng Dầu khí chuẩn hóa và giảng dạy từ năm 2019.
  • Gắn kết trực tiếp với nền tảng công nghệ Yokogawa Centum VP: Khác với các tài liệu lý thuyết điều khiển thuần túy, toàn bộ phần thực hành được xây dựng trực tiếp trên phần mềm và phần cứng hệ thống DCS Centum VP căn cứ theo tài liệu kỹ thuật Centum VP Installation, operation and maintenance instruction (Yokogawa Việt Nam, 2021).
  • Tích hợp tài liệu chuyên ngành chuẩn quốc tế: Nội dung hiệu chuẩn vòng lặp và điều khiển nâng cao kế thừa các tiêu chuẩn đào tạo kỹ thuật đo lường điều khiển quốc tế từ tài liệu Instrumentation Level 4 (NCCER, NXB Pearson, 2016) và Fundamentals of Process Control (PAControl, 2006), đồng thời chuẩn hóa thuật ngữ học thuật theo giáo trình Cơ sở hệ thống điều khiển quá trình của GS. Hoàng Minh Sơn (NXB Bách Khoa Hà Nội, 2016).
  • Tiếp cận trực diện các sự cố vận hành công nghiệp: Giáo trình không chỉ cung cấp thuật toán lý thuyết mà đi sâu vào giải quyết các hiện tượng phi tuyến thực tế trong nhà máy, bao gồm hiện tượng ma sát tĩnh gây méo dạng sóng của van điều khiển ($valve\ stiction$), hiện tượng trễ vận chuyển ($deadtime$), và các giải pháp chống bão hòa tích phân.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm cuối hệ Cao đẳng chính quy và sinh viên hệ liên thông từ Trung cấp lên Cao đẳng thuộc nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH), Khoa Tự động hóa - Trường Cao đẳng Dầu khí hoặc các cơ sở đào tạo kỹ thuật công nghiệp tương đương.
  • Yêu cầu điều kiện tiên quyết: Người học bắt buộc phải hoàn thành các mô-đun cơ sở và chuyên môn trong khung chương trình:
    • Cơ sở điều khiển quá trình (AUTM53110)
    • Hệ thống điều khiển phân tán - DCS (AUTM63117)
    • Thiết bị đo lường (AUTM55005)
    • Hiệu chuẩn thiết bị đo lường (AUTM55107)
    • An toàn tự động hóa (AUTM52101)
  • Giảng viên và kỹ thuật viên hướng dẫn thực hành: Sử dụng làm tài liệu khung để biên soạn giáo án lý thuyết, phiếu hướng dẫn thực hành xưởng (Lab sheets), xây dựng tiêu chí chấm điểm kỹ năng vận hành hệ thống DCS và ngân hàng câu hỏi kiểm tra định kỳ.
  • Cán bộ kỹ thuật và kỹ sư vận hành: Là tài liệu tham khảo kỹ thuật trong công tác kiểm tra, chạy thử ($commissioning$), bảo dưỡng định kỳ và tối ưu hóa vòng lặp điều khiển tại các nhà máy lọc hóa dầu, chế biến khí, nhà máy hóa chất, thực phẩm và năng lượng.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn dành cho đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ cao đẳng và liên thông cao đẳng nghề Sửa chữa thiết bị tự động hóa của Trường Cao đẳng Dầu khí, đồng thời dùng làm tài liệu kỹ thuật cho sinh viên các ngành Tự động hóa quá trình và kỹ thuật viên bảo dưỡng nhà máy công nghiệp.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi tiếp cận môn học?

Sinh viên cần tích lũy các kiến thức về cảm biến - thiết bị đo, mạch điện tử cơ bản, cấu trúc mạng và khối điều khiển DCS, đặc biệt là phải hoàn thành mô-đun Cơ sở điều khiển quá trình (AUTM53110) và Hệ thống điều khiển phân tán - DCS (AUTM63117).

3. Giáo trình này có điểm gì khác biệt so với các giáo trình Lý thuyết điều khiển tự động thông thường?

Giáo trình tập trung vào khía cạnh thực nghiệm và kỹ năng nghề nghiệp thực tế: dành 58/90 giờ cho việc tính toán tham số từ phản ứng bước ($bump\ test$) và thao tác hiệu chỉnh trực tiếp trên hệ thống DCS Centum VP của hãng Yokogawa, thay vì chỉ giải các bài toán biến đổi Laplace thuần lý thuyết.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc trước lý thuyết phân loại quá trình (Bài 1), rèn luyện kỹ năng tính toán tham số theo các Bảng 2-1, 2-2, 2-3 (Bài 2), phân tích lưu đồ P&ID của các sách lược Feedforward/Cascade/Ratio (Bài 3), và chủ động chuẩn bị nội dung thảo luận nhóm trước khi thực hành trên hệ thống DCS (Bài 4).

5. Những tài liệu tham khảo chính yếu nào được trích dẫn trong giáo trình?

Giáo trình sử dụng các tài liệu tham khảo chính thức gồm: Cơ sở hệ thống điều khiển quá trình (Hoàng Minh Sơn, 2016, NXB Bách Khoa Hà Nội), Centum VP Installation, operation and maintenance instruction (Yokogawa Việt Nam, 2021), Instrumentation Level 4 (NCCER, Pearson, 2016) và Fundamentals of Process Control (PAControl, 2006).

Kết luận

Giáo trình Điều khiển quá trình nâng cao (AUTM64118) cung cấp hệ thống kiến thức hoàn chỉnh về phương pháp nhận dạng động học, kỹ thuật hiệu chuẩn thông số $P, I, D$ và các cấu hình sách lược điều khiển quá trình nâng cao. Với định hướng ứng dụng thực tiễn trong ngành công nghiệp dầu khí và chế biến, tài liệu thiết lập mối liên kết chặt chẽ giữa tính toán định lượng và kỹ năng vận hành trên hệ thống DCS Centum VP.

Lộ trình học tập đề xuất cho người học bao gồm: nắm vững các khái niệm động học và phân loại quá trình tại Bài 1; thực hành thuần thục các phương pháp tính toán tham số vòng hở/vòng kín tại Bài 2; phân tích cấu trúc phối hợp các sách lược điều khiển trên P&ID tại Bài 3; và hoàn thiện năng lực chuyên môn qua các bài thực hành LAB 1, LAB 2 trên hệ thống DCS tại Bài 4.
