Tổng quan về giáo trình

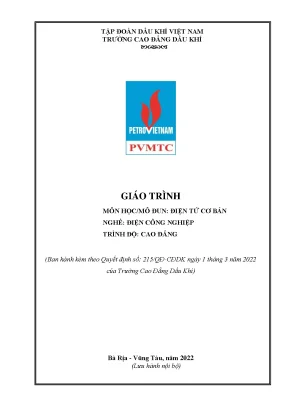

Giáo trình Điện tử cơ bản (Mã mô đun: AUTM62103) là tài liệu giảng dạy chính thức thuộc khối kiến thức cơ sở ngành (Nhóm II.1) trong chương trình đào tạo nghề Điện công nghiệp và Sửa chữa thiết bị tự động hóa ở trình độ Cao đẳng và Trung cấp. Tài liệu do ThS. Lương Quốc Kông chủ biên, cùng tác giả Nguyễn Thái Bảo biên soạn, được ban hành theo Quyết định số 215/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Trường Cao đẳng Dầu khí (Bà Rịa - Vũng Tàu). Về mặt vị trí chương trình, mô đun có khối lượng 2 tín chỉ (tổng thời lượng 45 giờ), đóng vai trò cung cấp nền tảng phần cứng và nguyên lý mạch để người học tiếp thu các môn học chuyên môn tiếp theo như PLC (AUTM64116), Kỹ thuật cảm biến, hoặc học song song với môn Mạch điện (ELEI53132).

Mục tiêu đào tạo của giáo trình được xác định cụ thể qua ba nhóm chuẩn đầu ra:

  • Kiến thức (A1–A2): Giải thích cấu tạo, nguyên lý vận hành của các linh kiện điện tử thông dụng; phân tích nguyên lý hoạt động của các mạch ứng dụng tranzito như mạch khuếch đại, mạch tạo dao động, mạch xén, mạch ổn áp.
  • Kỹ năng (B1–B2): Nhận dạng chính xác ký hiệu, đọc trị số linh kiện thụ động và tích cực theo quy ước quốc tế; xác định sơ đồ chân; kiểm tra chất lượng linh kiện bằng thiết bị đo; lắp ráp và cân chỉnh hoàn chỉnh các mạch điện tử cơ bản (khuếch đại, dao động, chỉnh lưu) bảo đảm yêu cầu kỹ thuật.
  • Năng lực tự chủ và trách nhiệm (C1–C3): Hình thành ý thức tuân thủ quy trình an toàn lao động khi sử dụng thiết bị đo và nguồn điện, bảo quản trang thiết bị thực hành tại xưởng.

Cấu trúc giáo trình bao gồm 1 bài mở đầu và 5 bài chuyên đề, thiết kế theo tỷ trọng 14 giờ lý thuyết, 29 giờ thực hành và 2 giờ kiểm tra. Giáo trình tiếp cận kiến thức từ cấp độ vật lý linh kiện rời rạc đến việc phân tích, đo kiểm và lắp ráp mạch điện tử ứng dụng thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung 6 bài học trong giáo trình được sắp xếp theo logic tiến trình từ lý thuyết cấu tạo vật liệu đến ứng dụng mạch phức hợp:

  1. Bài mở đầu: Khái quát chung về linh kiện điện tử (1 giờ): Phân loại linh kiện thành ba nhóm chức năng: linh kiện chủ động (điốt, tranzito – tác động phi tuyến lên nguồn nuôi để tạo tín hiệu mới), linh kiện thụ động (điện trở, tụ điện – quan hệ tuyến tính với điện áp, dòng điện, tần số), và linh kiện điện cơ (thạch anh, rơ le, công tắc).
  2. Bài 1: Các khái niệm cơ bản (2 giờ): Khảo sát bản chất vật dẫn điện, vật cách điện ($\rho \approx 10^6 - 10^{15},\Omega\cdot\text{m}$, cường độ điện trường đánh thủng) và cơ chế dẫn điện trong các môi trường: dòng electron tự do trong kim loại kèm công thức nhiệt điện trở $\rho = \rho_0[1 + \alpha(t - t_0)]$, hiện tượng siêu dẫn ở nhiệt độ tới hạn $T_c$, suất điện động nhiệt điện $E = \alpha_T(T_1 - T_2)$; dòng ion ngược chiều và hiện tượng dương cực tan trong chất điện phân; dòng phát xạ nhiệt electron trong chân không (đèn hình tia catot CRT); dòng chuyển dời đồng thời của electron và lỗ trống trong chất bán dẫn Si, Ge.
  3. Bài 2: Linh kiện thụ động (3 giờ):
    • Điện trở: Cấu tạo điện trở than, màng kim loại, oxit kim loại, dây quấn; phân loại biến trở, nhiệt trở (thermistor), quang trở (photoresistor), điện trở cầu chì (fusistor); phương pháp đọc vòng màu (4 vòng và 5 vòng màu), bảng dung sai; công thức ghép nối tiếp ($R_{tđ} = \sum R_i$), song song ($1/R_{tđ} = \sum 1/R_i$), và mạch cầu phân áp $U_1 = U \cdot \frac{R_1}{R_1 + R_2}$.
    • Tụ điện: Cấu tạo bản cực song song có chất điện môi ($C = \varepsilon \frac{S}{d}$); phân loại tụ sứ, tụ giấy, mica, tụ màng mỏng, tụ hóa phân cực ($0,47,\mu\text{F} - 4.700,\mu\text{F}$), biến dung và tụ xoay radio; phương pháp ghép nối tiếp, song song và khâu lọc gợn sóng RC.
    • Cuộn cảm: Khái niệm hệ số tự cảm $L = \mu_r \frac{n^2 S}{l}$; phân loại cuộn cảm âm tần (lõi sắt từ), cuộn cảm cao tần (lõi ferit/không khí); ứng dụng trong mạch cộng hưởng, biến áp và van solenoid.
  4. Bài 3: Linh kiện bán dẫn (4 giờ):
    • Bán dẫn tạp chất loại P (pha nguyên tố nhóm III: In, Ga, Al; $p = n + N_A$, hạt dẫn đa số là lỗ trống) và loại N (pha nguyên tố nhóm V: As, P, Sb; $n = p + N_D$, hạt dẫn đa số là electron).
    • Tiếp giáp P-N và Điốt tiếp mặt: Diode nắn điện (1A, 2A, 5A), Diode tách sóng tiếp điểm, Diode Zener ổn áp (hoạt động tại vùng đánh thủng $-U_Z$), Diode phát quang LED (điện áp làm việc $1,7,\text{V} - 2,2,\text{V}$, dòng $5,\text{mA} - 20,\text{mA}$).
    • Transistor lưỡng cực (BJT): Cấu tạo NPN/PNP, 3 cực E-B-C, nguyên lý phân cực thuận - nghịch ($V_C > V_B > V_E$).
    • Transistor trường (FET): Phân loại JFET, MOSFET kênh sẵn, MOSFET kênh cảm ứng (cực Cổng G, Nguồn S, Máng D).
    • Linh kiện bán dẫn nhiều lớp: Diac (công tắc xoay chiều 2 cực, $V_{BO} = V_D + V_Z$), Thyristor/SCR (4 lớp P-N-P-N, kích dẫn bằng dòng cổng $I_G$), Triac (dẫn dòng hai chiều, 4 phương thức kích dẫn trong điện xoay chiều).
  5. Bài 4: Các mạch khuếch đại dùng tranzito (15 giờ): Phân tích mạch khuếch đại đơn (E chung, B chung, C chung); mạch khuếch đại ghép phức hợp (Cascode, Darlington); phân tích các chế độ phân cực công tác (Class A, Class B, Class AB, Class C); tầng khuếch đại công suất đẩy kéo ghép biến áp.
  6. Bài 5: Các mạch ứng dụng dùng BJT (20 giờ): Khảo sát và lắp ráp mạch dao động đa hài, mạch dao động dịch pha RC, mạch tạo dao động bằng thạch anh; các mạch ổn áp nguồn DC (ổn áp dùng Diode Zener, mạch ổn áp song song dùng BJT, mạch ổn áp nối tiếp dùng BJT); mạch xén tín hiệu.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật điện tử qua các công thức và mô hình giải tích:

  • Định luật truyền dẫn: Biểu thức điện trở tương đương, định luật phân áp, định luật Ohm cho mạch một chiều và xoay chiều.
  • Vật lý chất bán dẫn: Cân bằng hạt tải $n \cdot p = n_i^2$, điện thế hàng rào tiếp giáp P-N, cơ chế ion hóa nguyên tử cho (Donor) và nguyên tử nhận (Acceptor).
  • Mô hình tính toán linh kiện: Phương trình dòng điện BJT ($I_E = I_B + I_C$), mối quan hệ khuếch đại dòng $\beta$, tính toán điện áp ngưỡng dẫn của Diac $V_{BO} = V_D + V_Z$, tính toán công suất tiêu tán trên điện trở hạn dòng và ổn áp $P = U \cdot I$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc chính xác mã màu điện trở 4 vạch và 5 vạch; đo kiểm tra thông số điện dung, điện cảm qua đồng hồ vạn năng VOM/DVOM và máy đo RLC; tra cứu datasheet xác định sơ đồ chân (E-B-C của BJT, G-D-S của FET, A-K-G của SCR, T1-T2-G của Triac).
  • Kỹ năng phân tích mạch: Đọc và giải thích sơ đồ nguyên lý mạch khuếch đại đa tầng, mạch dao động tạo sóng, mạch ổn áp một chiều; chẩn đoán hỏng hóc linh kiện do chập, đứt, rò rỉ hoặc suy giảm chất điện môi.
  • Kỹ năng thực hành lắp ráp: Lắp ráp, cân chỉnh dạng sóng tín hiệu vào/ra trên testboard và mô hình học tập điện tử chuyên dụng; thực hiện quy trình an toàn điện.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức giảng dạy và hình thức học tập dựa trên đặc thù mô đun kỹ thuật thực hành:

Phương pháp sư phạm của giảng viên

  • Áp dụng phương pháp giảng dạy tích cực kết hợp giữa diễn giảng, đàm thoại vấn đáp và dạy học giải quyết vấn đề (problem-based learning).
  • Thiết kế giáo án tích hợp lý thuyết - thực hành; trong đó giờ lý thuyết (14 giờ) tổ chức tập trung tại phòng học tiêu chuẩn, giờ thực hành (29 giờ) tổ chức chia ca theo nhóm nhỏ tại Phòng thực hành Điện tử cơ bản.
  • Giảng viên trực tiếp biên soạn đề kiểm tra lý thuyết, bảng tiêu chí đánh giá thao tác thực hành và phiếu đánh giá kỹ năng lắp ráp mạch theo chuẩn quy định của trường.

Phương pháp học tập và tự học của sinh viên

  • Chuẩn bị bài trước thông qua tài liệu giáo trình và danh mục nguồn tham khảo được cung cấp trước môn học.
  • Học tập nhóm: Tổ chức nhóm 6–8 người, phân công nhiệm vụ nghiên cứu các chủ đề thảo luận về nguyên lý mạch và quy trình kiểm tra linh kiện trước khi tiến hành thực nghiệm.
  • Thực hiện đầy đủ bài tập củng cố cuối mỗi bài và tham gia thao tác trực tiếp trên thiết bị (testboard, dây dẫn, linh kiện rời, VOM, máy chiếu).

Tiêu chuẩn chuyên cần và đánh giá kết quả

Hình thức kiểm tra Thời lượng Nội dung đánh giá Chuẩn đầu ra đáp ứng Ghi chú điều kiện
Kiểm tra thường xuyên (01 bài) $\le 30$ phút Vấn đáp lý thuyết hoặc thao tác thực hành linh kiện tại lớp A1, B2 Tiến hành ngẫu nhiên trong quá trình học
Kiểm tra định kỳ số 1 45–60 phút Tự luận/trắc nghiệm/báo cáo: Bài 1, Bài 2, Bài 3 A1, A2 Kiểm tra lý thuyết trên lớp
Kiểm tra định kỳ số 2 90–120 phút Thực hành lắp ráp, đo kiểm mạch: Bài 4, Bài 5 B1, B2, C1, C2, C3 Đánh giá kỹ năng tại phòng thực hành
Thi kết thúc mô đun 90–120 phút Tổng hợp Lý thuyết trắc nghiệm + Thao tác thực hành (Bài 1 đến Bài 5) A1, A2, B1, B2, C1, C2, C3 Điều kiện dự thi: Tham dự $\ge 70%$ số tiết lý thuyết

[!IMPORTANT] Người học vắng quá 30% tổng số tiết lý thuyết sẽ không đủ điều kiện dự thi kết thúc môn học và phải đăng ký học lại theo quy chế đào tạo.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật thực tế theo chương trình đào tạo nghề ban hành năm 2022:

  • Phân bổ tỷ trọng thực hành cao: Thời lượng thực hành chiếm hơn 64% tổng khối lượng mô đun (29/45 giờ), tập trung chủ yếu vào hai khối kiến thức ứng dụng phức tạp là Bài 4 (Mạch khuếch đại - 9 giờ thực hành) và Bài 5 (Mạch ứng dụng dao động, ổn áp - 16 giờ thực hành).
  • Phân loại toàn diện linh kiện bán dẫn công nghiệp: Không dừng lại ở các linh kiện khuếch đại tín hiệu nhỏ (BJT, FET), giáo trình đưa vào nội dung khảo sát chi tiết cấu trúc bán dẫn 4 lớp, đặc tuyến V-I và các phương thức kích dẫn trong mạch xoay chiều của nhóm linh kiện đóng cắt bán dẫn công suất: Diac, Thyristor (SCR) và Triac (với 4 góc kích pha).
  • Liên kết ứng dụng công nghiệp thực tế: Đưa các mạch chức năng vào nội dung thực hành đo kiểm như: mạch điều khiển vận tốc động cơ, mạch điều chỉnh nhiệt độ, mạch điều tiết cường độ sáng (dimmer), mạch ổn áp bù BJT và mạch tạo xung dao động sử dụng phần tử áp điện thạch anh.
  • Kế thừa các tài liệu kỹ thuật chuẩn mực: Nội dung giáo trình được biên soạn dựa trên sự đối chiếu và trích dẫn từ ba tài liệu tham khảo chính thống:
    1. Giáo trình Điện tử cơ bản (Trần Thu Hà chủ biên, NXB Đại học Quốc gia TP. Hồ Chí Minh, 2013).
    2. Chuyên ngành kỹ thuật Điện – Điện tử (Tủ sách Nhất nghệ tinh, NXB Trẻ, 2014).
    3. Giáo trình kỹ thuật mạch điện tử (Đặng Văn Chuyết, NXB Giáo dục, Hà Nội, 2004).

Đối tượng sử dụng giáo trình

Giáo trình Điện tử cơ bản (AUTM62103) được thiết kế cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp:

  • Sinh viên chính quy: Người học trình độ Cao đẳng và Trung cấp thuộc các nhóm nghề Điện công nghiệp, Sửa chữa thiết bị tự động hóa và các ngành kỹ thuật liên quan đến điện tử công nghiệp.
  • Điều kiện tiên quyết: Người học cần có kiến thức nền tảng từ các học phần đại cương và cơ sở nghề, có thể học song song với môn Mạch điện (ELEI53132), Vẽ điện (ELET51165), và Vật liệu điện (ELET62064).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm khung tài liệu chuẩn để biên soạn giáo án lý thuyết, giáo án tích hợp, thiết kế bài tập thực hành trên testboard và xây dựng ngân hàng đề thi kết thúc mô đun.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tra cứu các bảng màu điện trở, quy ước giá trị tụ điện, sơ đồ tương đương linh kiện bán dẫn và phương pháp dò tìm linh kiện hỏng hóc trong quá trình sửa chữa thiết bị thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho học viên, sinh viên hệ Cao đẳng và Trung cấp khối ngành kỹ thuật, trọng tâm là nghề Điện công nghiệp và Sửa chữa thiết bị tự động hóa tại Trường Cao đẳng Dầu khí cũng như các cơ sở giáo dục nghề nghiệp tương đương.

2. Cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức vật lý cơ bản về dòng điện, điện trường và vật dẫn, hoặc học song song với các môn học kỹ thuật cơ sở như Mạch điện (ELEI53132), Vật liệu điện (ELET62064) và Vẽ điện (ELET51165).

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc chương trình?

Giáo trình thiết kế cấu trúc chú trọng thực hành xưởng (29 giờ thực hành trên tổng số 45 giờ mô đun). Nội dung tích hợp đầy đủ từ linh kiện thụ động (R, C, L) đến các linh kiện bán dẫn công suất nhiều lớp (Diac, SCR, Triac) và các tầng mạch ứng dụng khuếch đại (Cascode, Darlington, Class A/B/AB/C), mạch tạo dao động thạch anh và mạch ổn áp nguồn.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần nghiên cứu nội dung lý thuyết và làm các câu hỏi củng cố cuối mỗi bài trước khi lên lớp; tham gia nhóm học tập 6–8 người để chuẩn bị chuyên đề; kết hợp việc giải tích lý thuyết với thao tác đo đạc thực tế trên testboard, rèn luyện kỹ năng sử dụng đồng hồ VOM/DVOM và máy đo RLC.

5. Có những tài liệu bổ trợ và điều kiện thực hành nào đi kèm giáo trình?

Kèm theo giáo trình là hệ thống câu hỏi trắc nghiệm, phiếu đánh giá kỹ năng thực hành, bảng tra cứu mã linh kiện và danh mục tài liệu tham khảo chính thống (Trần Thu Hà, 2013; Đặng Văn Chuyết, 2004; Tủ sách Nhất nghệ tinh, 2014). Quá trình học tập được hỗ trợ trực tiếp bởi phòng thực hành trang bị máy tính, máy chiếu, mô hình mạch điện tử, thiết bị đo VOM và bộ linh kiện tiêu chuẩn.

Kết luận

Giáo trình Điện tử cơ bản (AUTM62103) của Trường Cao đẳng Dầu khí hệ thống hóa toàn diện các kiến thức vật lý linh kiện, nguyên lý mạch và quy trình đo kiểm thực nghiệm trong kỹ thuật điện tử. Lộ trình đào tạo đi từ bản chất dẫn điện của vật liệu, thông số linh kiện thụ động (R, C, L), đặc tính tiếp giáp bán dẫn (Diode, BJT, FET, SCR, Triac) đến phân tích và chế tạo các mạch khuếch đại, mạch dao động và ổn áp nguồn. Tài liệu đóng vai trò mắt xích cơ sở giúp người học ngành Điện công nghiệp và Sửa chữa thiết bị tự động hóa hoàn thiện các kỹ năng thao tác phần cứng, đáp ứng yêu cầu tiếp thu các học phần điều khiển chuyên sâu như PLC, Khí cụ điện, Đo lường điện và Kỹ thuật cảm biến.
